Как подключить пленочный теплый пол: пошаговое руководство и видеоинструкция

Далеко не все обладатели пленочного теплого пола остаются довольны результатом его работы. Обычно проблемы кроются в ошибках монтажа или использовании инфракрасного нагревателя не по назначению.
Как подключить пленочный теплый пол: пошаговое руководство и видеоинструкция

Фото: Instagram teplyi_pol_south_heat

Область применения

Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

  • Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
  • Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
  • Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
  • При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

Выбирая систему отопления важ&#...
Фото: Instagram vsetepliepoli
Выбирая систему отопления важно учитывать расходы на приобретение всего оборудования. Только эксплуатационные затраты не дают полного представления о том, как дорого обходится отопление дома.

Преимущества и недостатки пленочного теплого пола

Достоинства:

  • Энергоэффективность. Термопленка экономичнее других электрических обогревателей.
  • Удобство установки. Смонтировать систему можно своими руками даже без специальных навыков.
  • Безопасность. Спектр и длина волны ИК-излучения не наносят вреда здоровью человека и животных.
  • Технологичность. Легкая конструкция позволяет избежать дополнительных нагрузок на перекрытие.

Недостатки:

  • Статичность. Пленку всегда укладывают в обход мебели, поэтому при большой перестановке приходится полностью ее перестилать.
  • Дороговизна. Дешевая продукция недолговечна, а надежное оборудование стоит относительно дорого.
  • Большой расход электроэнергии. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
  • Низкая устойчивость к нагрузкам. В помещениях с большой проходимостью или мягким напольным покрытием нужно предусматривать дополнительную защиту термопленки.
Инфракрасные пленочные нагре...
Фото: Instagram teplopol_krd.ru
Инфракрасные пленочные нагреватели равномерно прогревают всю поверхность пола. Это уменьшает разницу температур в разных точках помещения, делает пребывание в квартире более комфортным и снижает затраты на отопление.

Материалы, необходимые при подключении пленочного теплого пола

Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.

Подложка

Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.

Термопленка

Выделяют два типа материала в зависимости от мощности:

  • 150 Вт/м2. Используют для организации местного или дополнительного обогрева.
  • 220 Вт/м2. Применяют, когда материал служит основным источником тепла.

Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:

150 Вт/м2 220 Вт/м2
Вид напольного покрытия Ламинат, линолеум, ковролин Керамическая плитка, паркетная доска, ковролин, ламинат
Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления:
-основное 95% 70%
-дополнительное 60% 40%
Важно использовать для подключения нагревательных элементов специальные обжимные клеммы. Пайка запрещена!

Управляющие элементы

Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.

Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.

Рулонные напольные покрытия не обеспечивают нужной защиты от механических повреждений и затопления. Поэтому при их использовании, электрическую цепь надо подключать через дифференциальный автоматический выключатель. Он отключает подогрев при малейшей утечке тока.
Современные терморегуляторы ...
Фото: Instagram tepliypol_msk
Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.

Проводка

Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм2. Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:

Сечение провода (мм2) Общая мощность потребителей (кВт)
1,5 4,1
2,5 5,9
4 8,3
Соединения и свободные контакты пленки необходимо обязательно защитить специальной битумной изоляцией.

Защитное покрытие

Оно необходимо, чтобы снизить механическое воздействие и избежать попадания влаги к токоведущим частям. Для разных типов чистовой отделки используют свой подстилающий материал:

  • Для паркетной доски или ламината используют полиэтиленовую пленку или специальную мембрану.
  • Под ковролин или тонкий линолеум укладывают листы фанеры или OSB.
  • Основой для керамической плитки служат гипсоволокнистые листы.

Как правильно подключить пленочный теплый пол своими руками

Сведем действия в пошаговую инструкцию.

Проектирование

На плане помещения в масштабе чертим схему расположения всех деталей. От пленки до стен нужно выдерживать расстояние 10-15 см и укладывать ее только на свободных от мебели участках. Не допускается нахлест листов термопленки друг на друга.

Если поверх нагревательных элементов планируется укладка OSB, ГВЛ или фанеры, надо разместить их так, чтобы дюбеля не повредили токоведущие части.
Пленочный теплый пол укладыва&#...
Фото: Instagram centr_teplih_polov

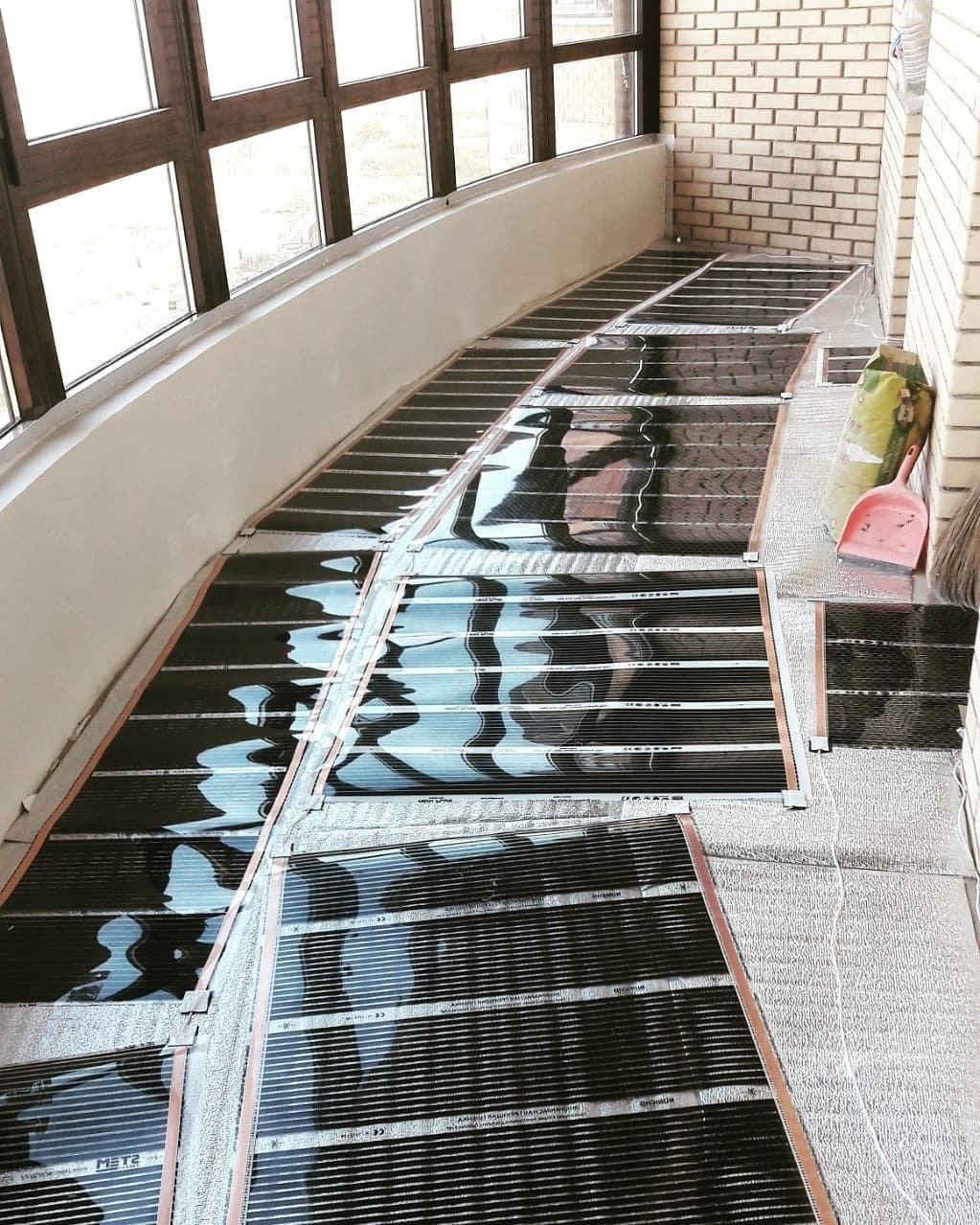

Пленочный теплый пол укладывают только на свободных от мебели участках. Если в помещении есть зона отдыха, пленку лучше расположить вдоль диванов и кресел. Благодаря этому ноги будут находиться на разогретой поверхности.

Подготовка основания

Поверхность должна быть ровной, без выступающих острых частей и впадин. Если нужно, дополнительно выравниваем ее: на дощатый настил укладываем фанеру, а по бетонному перекрытию заливаем цементно-песчаную стяжку.

Укладка теплоотражающего слоя

Раскатываем по поверхности изофол фольгированной частью вверх. В углах крепим его двусторонним скотчем или строительным степлером. Отдельные полосы материала склеиваем между собой скотчем в единое полотно.

Укладка термопленки

Раскатываем нагревательную ленту по поверхности медной полосой вниз в соответствии с чертежом. При необходимости разрезаем ее на элементы.

Резать материал можно только в местах, обозначенных пунктирными линиями.

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Инфракрасные пленочные нагре...
Фото: Instagram teplona5
Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

Провода фиксируем контактными зажимами с помощью плоскогубцев. Специальной битумной изоляцией защищаем места присоединения проводки и медные контакты в местах среза.

Фиксируем свободные элементы скотчем к изофолу, чтобы избежать их сдвига.

Подключение терморегулятора

При помощи битумной изоляции фиксируем термодатчик на нижнюю сторону термопленки под графитовой (черной) полосой. Чтобы выровнять основание, делаем в теплоотражающей подкладке вырезы в местах прокладки проводов, установки контактных зажимов и крепления датчика. Незакрепленные детали фиксируем скотчем.

Согласно схеме производителя, подключаем проводку к терморегулятору. Устанавливаем его в подрозетник или на монтажную площадку. Только после этого присоединяем систему к электричеству, предварительно обесточив цепь в щитке на лестничной клетке.

Тестируем систему инфракрасного отопления

Запускаем терморегулятор и тщательно проверяем работу каждого нагревательного элемента. Они должны равномерно нагреваться. Без искрения и перегрева в местах присоединения проводов. Холодные участки термопленки свидетельствуют об отсутствии контакта в электроцепи.

Даже если стык бронирующих лис&...
Фото: Instagram tsentr_teplyh_polov
Даже если стык бронирующих листов фанеры попадает на нагревательный элемент, дюбеля нужно забивать в промежутках между графитовым напылением. Чтобы избежать смещения и повреждения пленки, ее следует прикрепить к полу двусторонним скотчем.

Укладка защитного покрытия

Перед монтажом ламината раскатываем по поверхности полиэтиленовую пленку или подложку, рекомендованную производителем напольного покрытия.

Перед укладкой ковролина или керамической плитки, термопленку нужно защитить прочными листовыми материалами. Раскладываем их так, чтобы при креплении дюбель-гвоздями не повредить рабочие части нагревательных элементов.

Для наглядности приводим видео подключения пленочного теплого пола своими руками.

  • Материал подготовил: Игорь Степаньков
