Просто о сложном: что такое УЗО в электрике

Все об определении устройства защитного отключения, особенностях его установки и отличиях от автомата.
Просто о сложном: что такое УЗО в электрике

Pixabay

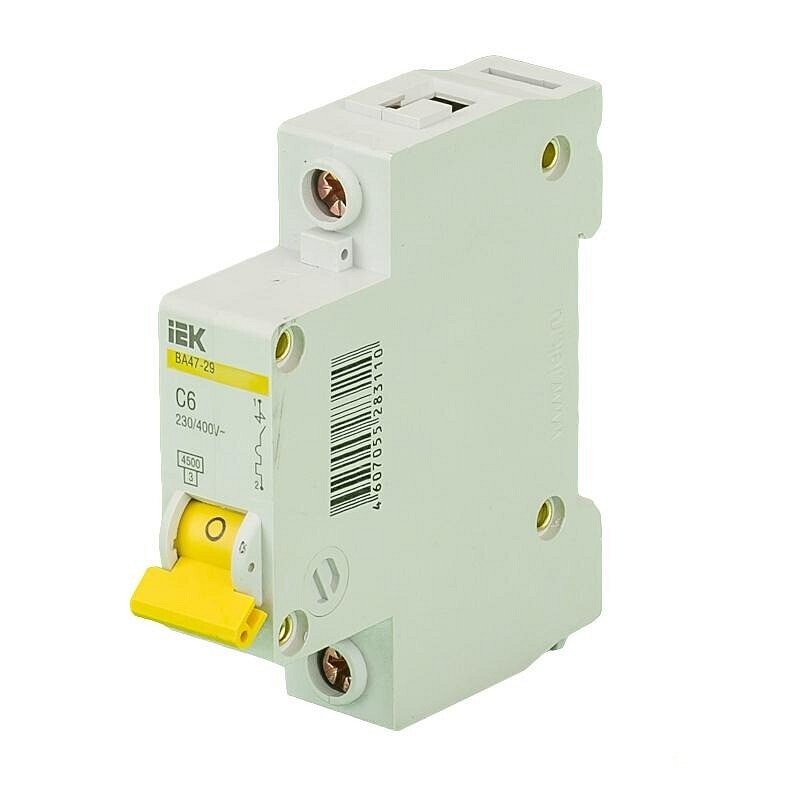

Всем домовладельцам хорошо знакомы выключатели-автоматы, которые защищают квартирные электросети от перегрузки (например, из-за короткого замыкания) и связанных с нею неприятностей. Но одними автоматическими выключателями полной безопасности сети не добиться. Для этого используется ряд других приспособлений, самым популярным из которых сегодня являются устройство, известное как УЗО, что это такое в электрике — рассказываем в статье.

Все об УЗО

Назначение
Отличия от автомата
Места установки

Зачем нужно УЗО

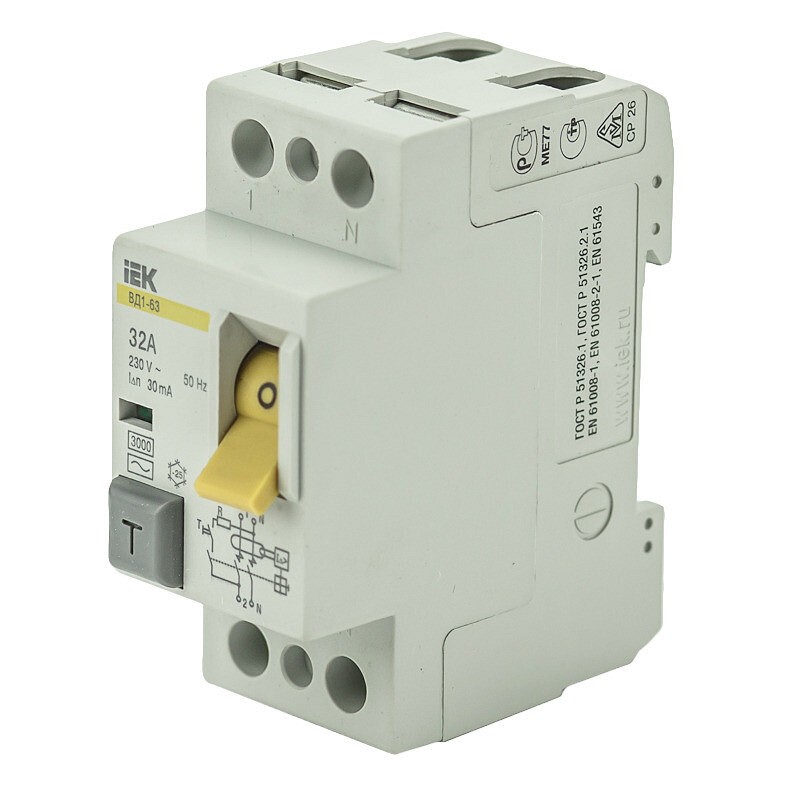

Итак, что такое УЗО в электрике? Аббревиатура расшифровывается как «устройство защитного отключения», а инженеры и специалисты предпочитают называть его выключателем дифференциального тока. Прибор предназначен для отслеживания утечек тока, возникающих при повреждении электропроводки и электроприборов.

Дифференциальный автомат Legrand

Дифференциальный автомат Legrand

В нормальных условиях ток, упрощённо говоря, перетекает от линейного к нейтральному проводнику (от «фазы» к «нулю») через устройство, которое приводится в работу (например, лампочке или электродвигателю). Если, скажем, в результате повреждения оголена проводка или металлический корпус бытовой техники (к примеру, стиральной машины) оказывается под напряжением, может возникнуть ситуация, когда ток начинает утекать не на «ноль», а буквально на землю. Такое бывает, к сожалению, часто — человек прикоснулся к проводу и получил удар током — ток через его тело пошёл в землю. Автоматический выключатель даже не заметит этой небольшой нагрузки и не сработает, а удар тока может быть смертельным. Вот для защиты от таких утечек и необходимо УЗО.

Приборы особенно важны для защиты электросети в местах повышенной опасности, например, во влажных помещениях, а также везде, где есть контакт с землёй и повышенная влажность. Устройства защитного отключения в обязательном порядке ставятся на линии электропроводки для ванных комнат и для уличной сети, например, на даче.

Отличия от автомата

Итак, чем отличается УЗО от автомата в электрике? Не вдаваясь в подробности конструкции — автомат срабатывает при токах, превышающих предельную нагрузку на сеть (например, есть автоматы на 10, 16, 25 ампер), а самые популярные модели защитного отключения срабатывают от тока утечки 30 миллиампер (мА). То есть ток получается почти в 1 000 раз слабее. Скорость срабатывания защиты составляет примерно 100 миллисекунд (0,1 с). За такой короткий момент воздействия человек даже не ощутит удара.

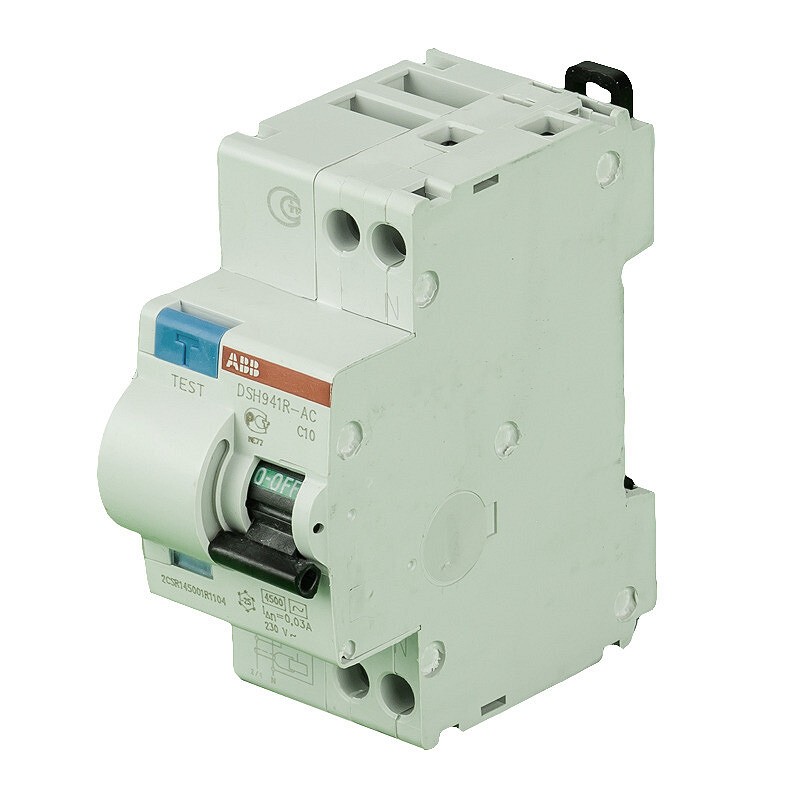

Дифференциальный автомат ABB

Дифференциальный автомат ABB

В отличие, скажем, от автоматических выключателей устройство защитного отключения требует регулярного профилактического обслуживания. Впрочем, в этом нет ничего трудного — ежемесячно владелец должен нажимать на кнопку на корпусе.

Pixabay

Куда и зачем ставят УЗО

Прибор может устанавливаться как на отдельные ветки электросети, обслуживающие особо опасные зоны (ванная, сауна, гараж, двор), так и на всю домовую сеть. В западных странах вообще часто не принято мелочиться с защитой, их могут ставить чуть ли не на каждую группу розеток.

Для мокрых зон и улицы

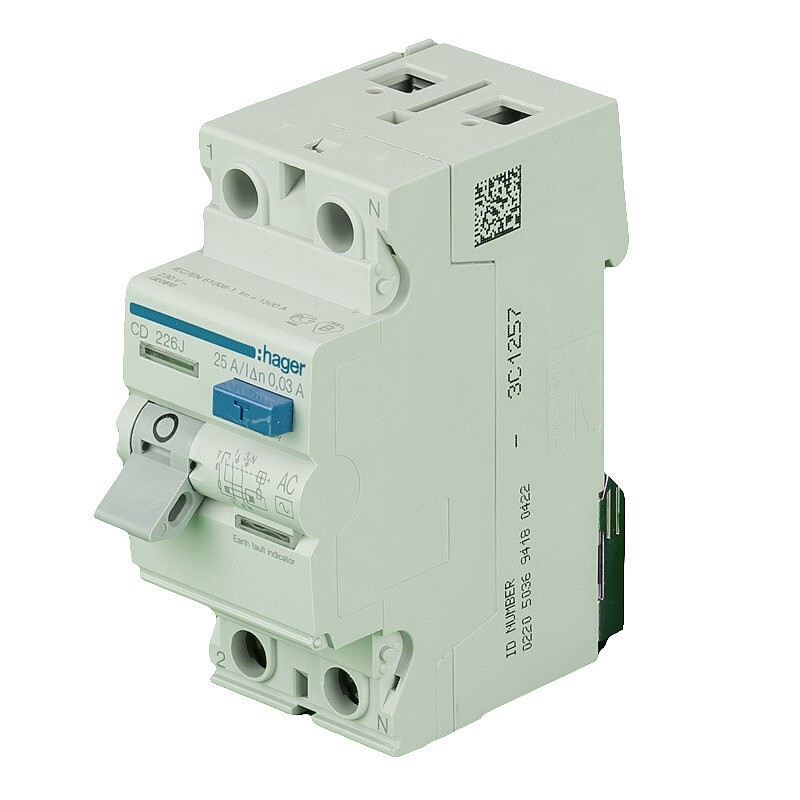

Для защиты от поражения током во влажных и сырых помещениях, а также уличной сети применяются УЗО на 30 либо (реже) 10 мА. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны, и если их поставить на всю домовую сеть, могут происходить ложные срабатывания.

Pixabay

Для всей домовой сети

Выключатели на 100 мА (и тем более 300 мА) не так комфортны — человек почувствует удар током, но не пострадает — но они и менее чувствительны. Их ставят на домовую сеть как дополнительную защиту, а также как защиту от пожара. Эти устройства способны улавливать утечки, возникающие в скрытых местах нарушения проводки. Например, где-то в стене или в розетке за мебелью произошёл надлом жил в проводе или ослабли винтовые зажимы контактов. Провод или розетка начинает греться. Если утечки недостаточно большие (меньше токов короткого замыкания), то автоматический выключатель не срабатывает. Для таких случаев как раз и необходим специальный выключатель дифференциального тока с током срабатывания 100 или 300 мА.

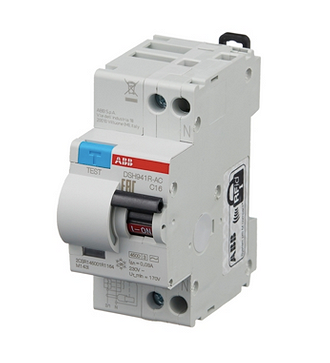

Дифференциальный автомат ABB

Дифференциальный автомат ABB

Места установки

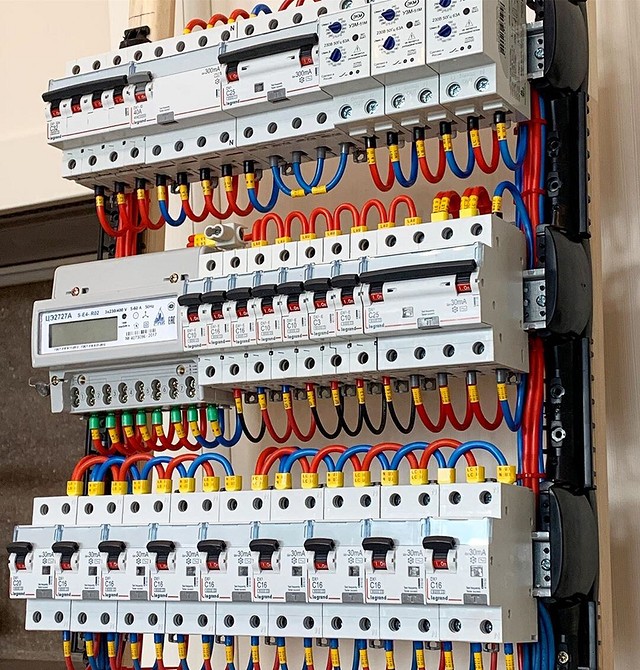

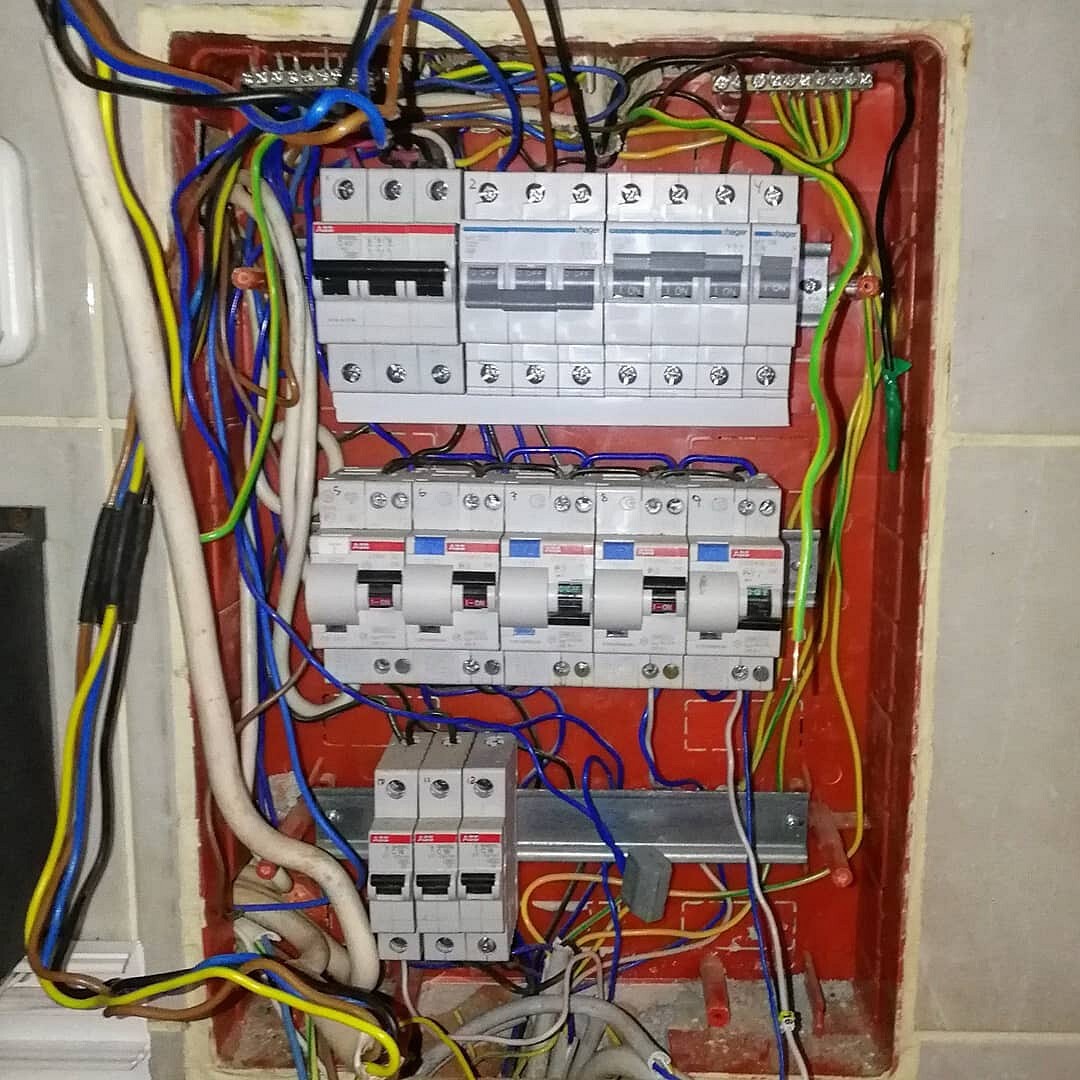

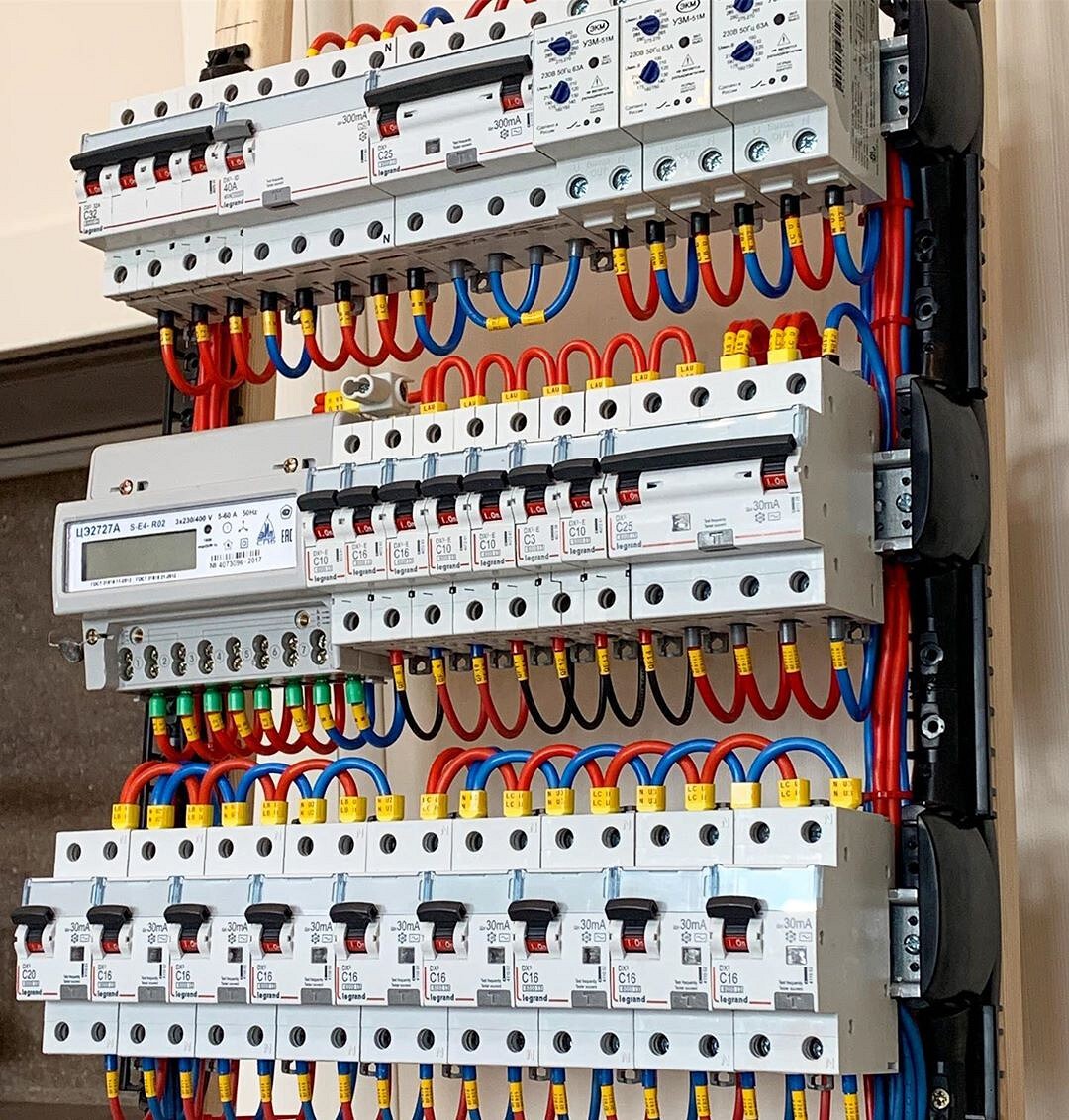

Устанавливаются приборы обычно в общедомовой распределительный щиток на DIN-рейку. Порядок подключения устройства защитного отключения и автоматического выключателя может быть любым (главное, чтобы схема подключения была корректная), но чаще впереди ставится УЗО, а за ним автоматический выключатель — такая схема проще, и в ней меньше шансов запутаться для неопытного монтажника.

Важнее очерёдности подключения номинальные характеристики по току этих устройств. Важно, чтобы УЗО было рассчитано на прохождения тока такого же по силе или большего, как выключатель. Например, если у вас стоит автомат на 10 А, то УЗО тоже должно быть рассчитано на ток не менее 10 А. А для пущей безопасности рекомендуется брать прибор, рассчитанный на более мощный ток, на одну ступень выше. То есть в паре с автоматом 10 А берут УЗО 16 А, для 16 А берут 25 А, и т.д.

Интересной разновидностью УЗО являются модели с встроенной защитой от превышения напряжения. Если вместо 220 В по сети начнут «передавать» 260-270 В, то с домовым оборудованием возникнут серьёзные неприятности. Для защиты от таких скачков и служит подобные приспособления.

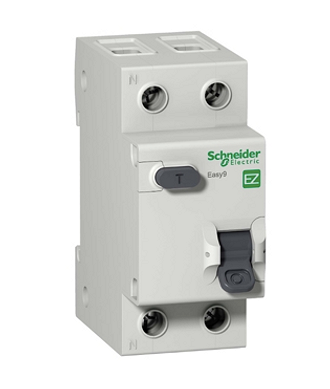

Дифференциальный автомат Schneider Electric

Дифференциальный автомат Schneider Electric

Автоматические выключатели и УЗО могут быть объединены в одно устройство, которое называется автоматическим выключателем дифференциального тока (АВДТ или дифавтоматом). Какой именно вариант удобнее использовать (два последовательно подключённых устройства или одно), зависит от схемы подключения всех нагрузок сети, но по сути это, как говорится, дело вкуса.

  • Материал подготовил: Борис Безель
