Суета вокруг колодца

Грамотно спроектированный и оборудованный «правильным» насосом колодец вполне способен обеспечить бесперебойное водоснабжение загородного дома.

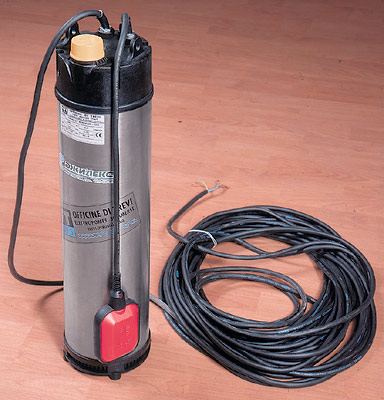

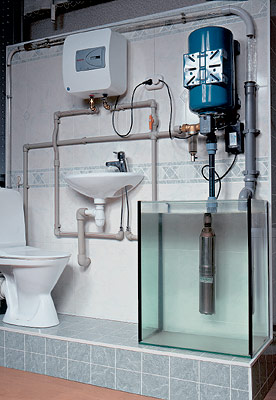

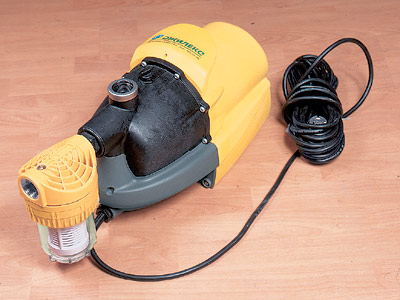

Суета вокруг колодцаРабочая модель комплекта водоподающей техники в сборе: погружной насос (модель "Водолей 60/40"), гидроакку- мулирующий бак, фильтр механической очистки, блок автоматики управления Суета вокруг колодцаСхема устройства шахтного колодца Суета вокруг колодцаКонструктивная схема центробежного насоса:

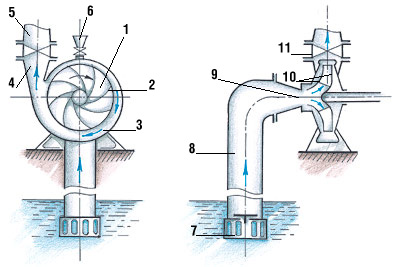

1 - рабочее колесо; 2 - лопасть; 3 - спиральный водоотвод; 4 - конический диффузор; 5 - напорный трубопровод; 6 - воронка для заливки насоса или место подсоединения вакуум-насоса; 7 - приемный обратный клапан; 8,9 - всасывающие трубопровод и патрубок; 10 - диски рабочего колеса; 11 - задвижка Суета вокруг колодцаКонструктивная схема вихревого насоса:

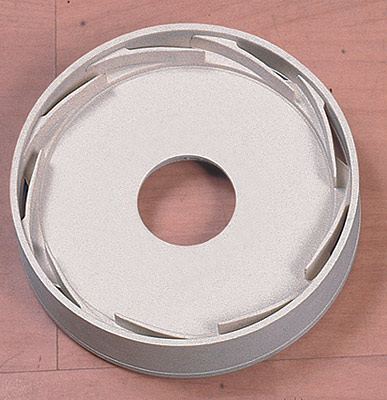

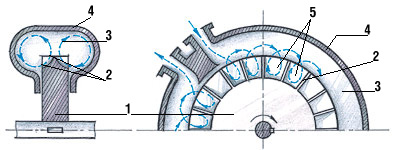

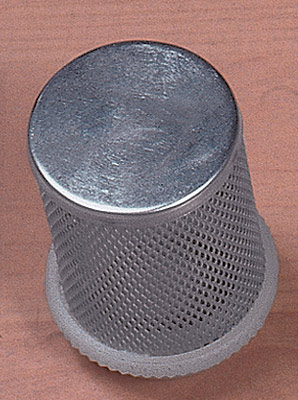

1 - рабочее колесо; 2 - лопатки; 3 - кольцевой канал; 4 - корпус; 5 - криволинейные каналы Суета вокруг колодцаЭтот насос - своего рода амфибия. Он может эксплуатироваться и в поверхностном, и в погружном состоянии. Модель IN@OUT (SIXTEAM, Италия) Суета вокруг колодцаБлагодаря своим малым размерам и низкой стоимости вихревые насосы часто используются для перекачки чистой воды. Модель СТ (CALPEDA, Италия) Суета вокруг колодцаВ центробежных многоступенчатых насосах от NOCCHI вода, проходя через несколько последовательно расположенных камер с рабочими колесами, подается под повышенным давлением Суета вокруг колодцаОбратный клапан с латунным седлом Ж 1 1/4'' (FIV, Италия) Суета вокруг колодцаСетка для обратного клапана

Суета вокруг колодца
Суета вокруг колодца

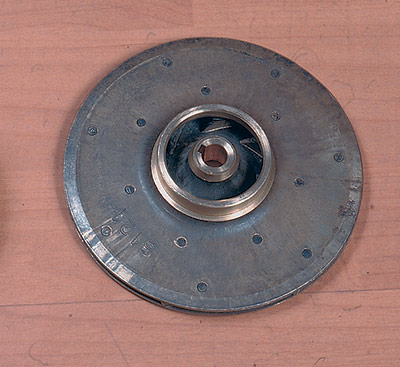

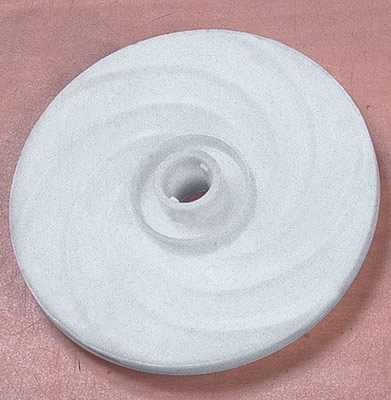

Суета вокруг колодцаРабочие колеса насосов. Помимо стали, они могут изготавливаться из пластика и латуни Суета вокруг колодца Для работы в автоматическом режиме колодезные насосы комплектуются поплавковым выключателем. Модель Trend A7 AUT (OFT, Италия) Суета вокруг колодцаСхема устройства гидроакку- мулирующего бака: а — врезной; б — cтационарный вертикальный; в — стационарный горизонтальный

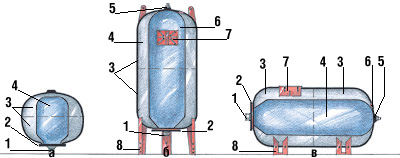

1 - входной штуцер;
2 - фланец;
3 - полукорпус;
4 - разделительная мембрана;
5 - штуцер газовый;
6 - клапан настроенный;
7 - площадка для насоса;

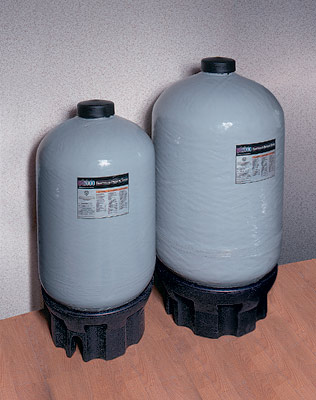

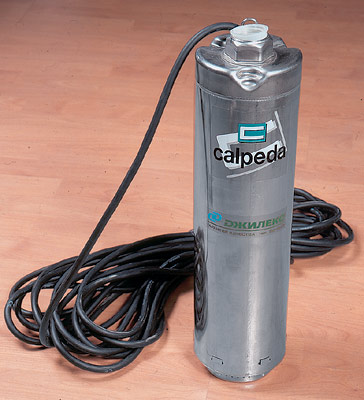

8 - опорные ножки Суета вокруг колодцаГидроаккумуля-торы серии SR благодаря корпусу из стекловолокна отличаются чрезвычайно высоким сроком службы - 65 лет (STA-RITE, США) Суета вокруг колодцаПогружной насос из нержавеющей стали. Модель MXSM 206 (CALPEDA, Италия) Суета вокруг колодцаСхема установки погружного насоса

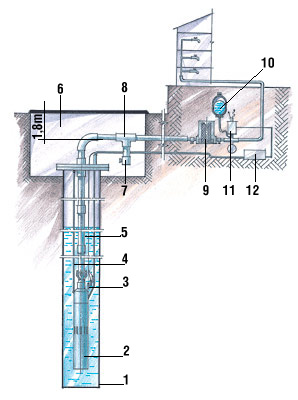

1 - обсадная труба cкважины;
2 - насос;
3 - датчики сухого хода;
4 - трос;
5 - напорная труба;
6 - приямок;
7 - вентиль для спуска воды;
8 - узел обратного клапана;
9 - фильтр;
10 - гидроаккумулятор;
11 - реле давления;

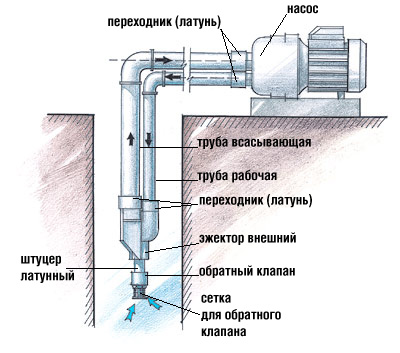

12 - электропанель Суета вокруг колодцаСхема установки насоса глубокого всасывания с внешним эжектором

Без воды на участке, как известно, каши не сваришь. А «достают» владельцы загородных домов воду по-разному, в зависимости от семейного достатка.

Обустройство скважины для водоснабжения своего собственного, отдельно взятого загородного участка- удовольствие не из дешевых. Посчитайте сами: стоимость одного погонного метра артезианской скважины с двойной пластиковой обсадкой достигает $50-80 (а таких метров иной раз набирается 100-150). Следовательно, строительство скважины может обойтись в $5000-12000. Весь необходимый пакет документов для получения разрешения на строительство "потянет" еще на пару-другую тысяч долларов. Ауж такие "мелочи", как хороший скважинный насос ценой в $700-1000, можно во внимание не принимать. Таким образом, скважина, рассчитанная лет на 30 эксплуатации, обойдется в $10000-15000. По затратам- прямо-таки не вода, а нефть!

Как же быть простым смертным гражданам, которые не в состоянии взять и выложить требуемые десятки тысяч, а дачный домик- вот он? И хочется в нем жить, а значит- готовить еду, мыться, поливать сад... Что ж, для загородного водоснабжения существуют и решения, так сказать, "эконом-класса". Самый распространенный вариант- колодец. Унего есть свои недостатки, но есть и достоинства- дешевизна, простота в устройстве и эксплуатации. Грамотно спроектированный, построенный и оборудованный «правильным» насосом, такой колодец вполне способен обеспечить бесперебойное водоснабжение загородного дома.

Устройство шахтных колодцев

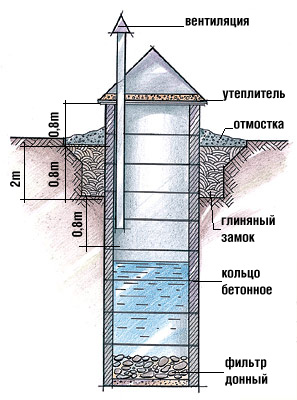

Шахтные колодцы известны уже не одно столетие, но и сегодня остаются весьма распространенными в сельской местности. Они предназначены для получения воды из ближайшего от поверхности постоянного водоносного горизонта при глубине его залегания до 15-20 м (возможны шахтные колодцы глубиной 30 м и более, но их строительство экономически невыгодно). Вплане колодцы делаются круглыми или прямоугольными. Их стены выкладываются деревом, камнем, но чаще всего делаются из сборных железобетонных колец. Обшивка должна надежно защищать шахту от попадания в нее поверхностных стоков. Сэтой целью бетонные кольца (или другой материал обшивки) укладываются плотно, на цементный раствор.

В приповерхностной части колодца устраивается глиняный замок шириной 1 м и глубиной 2 м, с отмосткой из кирпича, камня, асфальта или бетона с уклоном 0,01, направленным от центра. Надземная часть сооружения- оголовок- поднимается не менее чем на 0,8 м над поверхностью земли. При этом желательно, чтобы его высота превышала расчетную среднестатистическую толщину снежного покрова в данной местности (талые воды непосредственно с поверхности земли не должны попадать в колодец). Оголовок должен закрываться крышкой или железобетонным перекрытием с люком, также имеющим крышку. Все это помещают под навес или в специальную будку. Если предполагается использовать колодец в зимний период, конструкция в целом должна быть теплоизолирована. Для ее защиты от промерзания применяются лишь экологически безопасные и не впитывающие воду утеплители, например, такие химически инертные полимерные материалы, как пеноизол, пенополистирол. Запрещается использовать минераловатные и асбестовые утеплители, так как их мельчайшие волокна вредны для здоровья, а впитываемые пары воды резко снижают теплоизолирующие свойства утеплителя.

Водоприемная часть колодца должна проходить через слой воды и заглубляться в твердый пласт хотя бы на 0,5 м, но не более 2 м. Вее стенках для обеспечения большей проницаемости делаются отверстия. На дне создается обратный фильтр из уложенных (последовательно, считая сверху вниз) слоев гравия, щебня, песка. Каждый слой должен иметь толщину не менее 20 см. Для вентиляции колодца рекомендуется устанавливать вентиляционный стояк- это предотвратит возможное скапливание «вредных газов» в нижней части сооружения. Имеет смысл также предусмотреть лестницу для возможного ремонта или очистки колодца в будущем. Ее делают из ряда металлических скоб, стойких к коррозии.

Если в колодец все же проникнут загрязняющие воду вещества, его необходимо будет очистить. При попадании сточных вод колодец нужно дезинфицировать. Дезинфекция производится специалистами СЭС (для этой процедуры используется хлорная известь). После окончания дезинфекции колодец также необходимо очистить. Для этого из него выкачивается вода, со стенок удаляются ил и грязь. После завершения очистки необходимо провести лабораторный анализ воды, чтобы убедиться в ее безопасности.

Для подъема воды и подачи ее в дом колодцы оборудуются либо устройствами ручного подъема воды, либо электрическими насосами различных типов. Ручные устройства довольно неудобны в эксплуатации и могут использоваться лишь в качестве аварийного оборудования, на случай отключения электроэнергии. Поэтому оставим «вороты» и «журавли» на суд истории и сразу перейдем к насосам для водоподачи.

Источники воды

Водные источники подразделяются на поверхностные (озера, реки, пруды) и подземные. Подземные, в свою очередь, делятся на 3 вида: воды, содержащиеся в самом верхнем, почвенном слое земли; безнапорные грунтовые воды и напорные межпластовые воды, залегающие глубже всех остальных (межпластовыми они называются, поскольку пласт горной породы, их содержащий, ограничен сверху и снизу водоупорами- пластами водонепроницаемой породы).

Выбираемый для бытового водоснабжения загородного дома источник воды должен соответствовать следующим требованиям:

  • Быть экологически чистым, не содержать вредных для здоровья веществ, большого количества взвешенных частиц, а также загрязнений, изменяющих цвет, запах воды. Количество параметров питьевой воды, контролируемых согласно требованиям СанПиН N 4630-88 "Охрана поверхностных вод от загрязнения", исчисляется многими десятками. Точно определить, подходит ли вода из данного источника для питья, можно лишь с помощью анализа, осуществленного в специализированной лаборатории (подробный анализ по 23-25 показателям обойдется заказчику в $40-50).
  • Обеспечивать стабильный дебит- необходимое количество воды за весь период пользования водоисточником. Для оценки дебита потребуется работа специалистов-гидрогеологов, которые могут сделать более или менее точный анализ залегания водоносного горизонта на основе общих геологических и геодезических характеристик местности. Стоимость этой услуги (с выездом специалистов на местность) составляет $50-100.

Если источник предполагается использовать на протяжении продолжительного времени, очевидно, что при его обустройстве необходимо учитывать не только физико-химический состав воды непосредственно на момент строительства, но и возможное его изменение в будущем. Сэтой целью нужно определить расположение на местности всех потенциально опасных очагов загрязнения: систем очистки канализационных стоков (септиков, выгребных ям, фильтрующих колодцев, траншей и т. д.), складов ядохимикатов и удобрений, животноводческих ферм, кладбищ. Место расположения водозабора должно быть удалено от всех подобных сооружений не менее чем на 50 м выше по потоку грунтовых вод. Кроме того, водозаборы нельзя устраивать в местах, затапливаемых при паводках, в заболоченной местности, вблизи водопоев животных, а также ближе 30 метров от автомагистралей с интенсивным движением транспорта. Во всех случаях место предполагаемого водозабора должно быть согласовано с представителем районной СЭС. При определении пригодности воды работниками санитарно-эпидемиологической службы будет проведен необходимый физический, химический и бактериологический анализ (если предполагается, что вода будет использоваться только для полива, проводить ее анализ не нужно).

Самыми экологически чистыми являются межпластовые воды. Безнапорные грунтовые воды могут служить для хозяйственно-питьевых нужд, но требуют особого внимания.

Насосы для водоподачи

Существует три основных конструктивных типа насосов для подачи воды из колодцев: поверхностные самовсасывающие насосы нормальной (до 7 м) и увеличенной (до 9 м) глубины всасывания; поверхностные насосы большой (до 45-50 м) глубины всасывания; погружные (колодезные) насосы.

У каждого из них свои преимущества и недостатки.

Поверхностные самовсасывающие насосы. Эти устройства очень популярны как среди производителей, так и среди покупателей. Отличаются сравнительно невысокой ценой (она на 30-50% ниже, чем у погружных насосов с аналогичной производительностью), простотой в установке и эксплуатации (поскольку размещаются на поверхности земли), высокой производительностью. При первом запуске в такой насос надо залить воду, чтобы заполнить всасывающую трубу. При повторном включении прибор будет всасывать воду самостоятельно. Кнедостаткам этих устройств можно отнести ограниченную высоту всасывания- она не превышает 7 м. Кроме того, при расположении насосов и водопроводных труб на поверхности земли требуется их защита от промерзания в зимний период.

По способу перекачивания жидкости поверхностные насосы, используемые для водоснабжения загородных домов, делятся на центробежные и вихревые. Они отличаются друг от друга устройством рабочего (перекачивающего) колеса и характером движения жидкости. Вцентробежных насосах жидкость попадает в центральную часть рабочего колеса, захватывается лопастями, которые и придают ей необходимое ускорение, отбрасывая на периферию рабочей камеры. Ввихревых насосах рабочее колесо имеет плоские радиальные лопатки. Их конструкция такова, что, попадая в межлопаточное пространство, жидкость начинает вращательное движение, образуя крошечные «вихри» (давшие название этому типу устройств), которые, сливаясь в рабочем канале, создают мощный поток воды. При одних и тех же диаметрах рабочего колеса вихревые насосы способны создавать в 2-4 раза больший напор, чем аналогичные центробежные.

Если сравнить центробежный и вихревой насосы с одинаковыми показателями напора, легко заметить, что вихревой гораздо компактнее центробежного. Такая компактность отражается и на цене- вихревые насосы при всех прочих равных показателях в 2-3 раза дешевле центробежных. Однако у вихревых насосов есть и существенные недостатки. Эти устройства весьма требовательны к чистоте перекачиваемой жидкости. Регулярное попадание на них даже небольшого количества взвешенных частиц песка приводит к постепенному изменению сложной геометрии лопаток, в результате чего насос теряет производительность и напор. Эти механизмы хороши для перекачки уже отстоявшейся воды, но отнюдь не колодезной. Другим их недостатком является шум при работе- вихревые пульсации создают громкий и очень неприятный звук высокой частоты. Вихревой насос в жилище оказывается слишком беспокойным соседом. Примером насосов этого типа могут послужить модели серий СТ (CALPEDA, Италия), KPM (SPERONI, Италия), PB (ASTRA, Италия). Кцентробежным насосам (без эжектора) относятся модели серий CDX (EBARA, Италия- Япония), CH I (GRUNDFOS, Дания- Германия), MXH (CALPEDA), MC (WILO, Германия).

Повышенная (до 9-10 м) глубина всасывания поверхностных насосов всех типов определяется наличием в них дополнительного устройства- эжектора. Вода подается на вход конической насадки эжектора, из которой в виде сильной струи попадает в полость, соединенную с входной трубой, где обеспечиваются хорошие условия всасывания воды. Но при этом стоимость прибора увеличивается на 10-15%. Кнасосам, оборудованным эжектором (их часто так и называют- эжекторные насосы), относятся, например, модели серий JP (GRUNDFOS), Jet (NOCCHI, Италия), JEXM (EBARA).

Насосы большой глубины всасывания. По сути, это комбинация из двух насосов- поверхностного самовсасывающего и струйного эжекторного. Поверхностный насос соединяется с внешним погружным эжектором двумя трубами. Одна из них служит для подачи воды вниз, в эжектор, и создания там всасывающей струи, а вторая- для подъема воды, часть которой возвращается в эжектор, а часть направляется в сеть потребления. Комбинация из поверхностного насоса и опущенного в колодец (скважину) струйного эжектора позволяет поднимать воду с глубины аж до 50 м. Примером подобных устройств могут служить модели серии NGM (CALPEDA), JAP (SEA-LAND), JDW (PEDROLLO)- все Италия, Aqua Jet (TCL, Великобритания).

Еще сравнительно недавно (несколько лет назад) насосы большой глубины всасывания были весьма популярны у покупателей. Объяснялось это, главным образом, высокой ценой на конкурирующие с ними погружные насосы (скважинные и колодезные). Сейчас ситуация на рынке коренным образом изменилась. Погружные насосы сильно подешевели (в 2-3 раза) и потому поверхностные большой глубины всасывания потеряли свою привлекательность. Ведь, по сравнению с погружными, у них есть специфические недостатки. Во-первых, все они- очень «нежные создания», работа которых легко теряет стабильность при попадании в эжектор воздуха. Во-вторых, с увеличением глубины всасывания у них снижается КПД (вплоть до 25%).

Как и любые другие поверхностные насосы, эти устройства требуют предохранения корпуса от замерзания. Зато насосы большой глубины всасывания- единственные, которые можно устанавливать в доме, даже если колодец находится на приличном расстоянии (до 30-50 м). Если колодец расположен слишком далеко, потери напора по длине трубопровода будут чересчур большими (ведь в данном случае имеется не одна линия трубопровода, а две). Для уменьшения потерь напора воды по длине трубопровода приходится использовать трубы из пластика возможно большего диаметра, что, в свою очередь, ведет к удорожанию всего комплекса устройств.

Колодезные насосы. Это погружные центробежные насосы, специально предназначенные для откачки чистой воды из колодцев, каптажных камер родников (емкостей для сбора родниковой воды), резервуаров с питьевой водой. Устройства имеют некоторые технические особенности, отличающие их, скажем, от погружных дренажных и фекальных. Колодезные насосы рассчитаны на перекачку воды с содержанием твердых частиц не более 100-150 г/м3. Обычно такие приборы предназначаются "для одной семьи". Отсюда соответственные показатели расчетного расхода воды и напора, создаваемого насосом. Среднестатистический колодезный насос обеспечивает подачу 2-6м3 воды в час и создает напор в 50-70 м (для сравнения: дренажные насосы обычно обладают производительностью в 10-20м3/ч, но при этом обеспечивают напор всего в 5-10 м). Кпогружным колодезным насосам относятся модели серий «Водолей» («ДЖИЛЕКС», Россия), Trend (OFT, Италия), Pratika (NOCCHI). Конечно, в качестве колодезных можно использовать многие погружные насосы, которые выпускаются и другими фирмами.

Колодезные насосы рассчитаны на продолжительную эксплуатацию в состоянии полного погружения в воду. Вода является достаточно агрессивной средой, отсюда повышенные требования к надежности всех конструктивных элементов устройства. Рабочие колеса колодезных насосов выполняют из износостойкого пластика (серия Trend итальянской фирмы OFT) или нержавеющей стали (серия MXS, CALPEDA). Стальные колеса прочнее, пластиковые же изготавливаются "плавающими" (подобно лезвиям электробритвы)- люфт позволяет им «уходить» от частиц песка и увеличивает срок службы.

Немаловажной характеристикой колодезного насоса является также плавность работы. Всевозможные "биения" корпуса должны быть исключены- любая вибрация взбаламучивает воду и поднимает осадок. Сэтой точки зрения вибрационные насосы (а именно к этому типу устройств относятся разнообразные отечественные «Малыши» и «Ручейки», в которых энергия передается воде в ходе возвратно-поступательного движения клапана-поршня) не рекомендуется использовать для постоянного хозяйственно-бытового водоснабжения. Дело в том, что при постоянном их использовании происходит быстрое заиливание низа шахты колодца. Под воздействием вибрации совершается «перегруппировка» и более плотная «упаковка» частиц грунта, составляющих донные отложения (аналогичный метод уплотнения используется, например, при укладке бетонных смесей). Кроме того, растревоженные мелкие частицы донных отложений подхватываются током воды, загрязняют ее и, попадая в водопровод, становятся дополнительной нагрузкой на систему водоочистных фильтров.

Выбор насосного оборудования

К основным техническим параметрам всякого насоса относят его подачу (расход) и напор. Зная эти величины, можно приступать к выбору конкретной марки устройства.

Как определить требуемый расход и напор насоса? С расходом сравнительно просто- он должен быть равным сумме расходов всех одновременно включенных точек водоразбора в доме. Подсчитайте, какое количество этих самых точек, то есть водопроводных кранов в ванной комнате, туалете, на кухне, не забудьте при этом душ, биде, сливной бачок, стиральную машину-автомат и прочую водопотребляющую технику. Умножьте полученное число на коэффициент 0,8 (в среднем вам придется включать их все одновременно с вероятностью 0,6е0,8) и величину расхода каждой точки- эта величина принимается приближенно равной 0,6м3/ч. Полученный результат и есть требуемый расход. Практика показывает, что для семьи из пяти человек "комфортной нормой" являются 4-5 точек водоразбора, соответственно, требуется насос с подачей 2,4-3м3/ч.

Искомый напор складывается из трех составляющих. Прежде всего, необходимо знать, на сколько метров по вертикали нужно поднять воду от выходного патрубка насоса до самой высокой точки водопровода в доме. Затем нужно учесть рабочее давление в водопроводе, равное, как минимум, 2 барам (что соответствует 20 метрам напора)- такое давление требуется для нормальной работы бытовой техники. Третья составляющая- потери напора по всей длине водопровода, на всасывающем и подающем участках. Эти потери происходят из-за действия сил трения, которые возникают в трубопроводе между потоком жидкости и стенками трубы. Потери по длине зависят от шероховатости материала, из которого изготовлены трубы, скорости движения воды, диаметра и длины трубопровода. Именно от величины потерь напора по длине на всасывающем участке зависит ответ на вопрос, использовать ли поверхностный самовсасывающий или погружной колодезный насос. Далее необходимо определить фактическую высоту расположения насоса над зеркалом воды и потери напора (в м) на всасывающем участке, просуммировать две эти величины и сравнить полученную цифру с паспортным значением высоты всасывания. Если первый показатель больше, самовсасывающий насос использовать нельзя.

Поясним это на примере. Предположим, у вас колодец в 50 м от дома, нормальный насос расположен на отметке уровня земли, вода- на глубине 3 м, расчетный расход- 3м3/ч, трубы предполагается использовать полимерные, с внутренним диаметром 26,2мм. Расчетные потери на трение, согласно справочным данным, при этом расходе и типе труб составят 11 м на 100 м длины трубопровода. На 50 м трубопровода эти потери будут равны 5,5 м. Суммируем потери по длине и глубину подъема воды, получаем 8,5 м. Величина превышает нормативные 7 м всасывания, следовательно, самовсасывающий насос использовать нельзя.

Если колодец расположен на расстоянии 20-30 м от дома, а вода в нем- на глубине 2-3 м, использование поверхностных самовсасывающих насосов вполне реально. Если же колодец находится на расстоянии 50 м от дома, при том же уровне воды применение самовсасывающего насоса, расположенного в доме, уже проблематично (для окончательного ответа требуется точный расчет). При больших расстоянии или глубине это, скорее всего, невозможно. Втаком случае хозяину приходится выбирать между погружным колодезным насосом и насосом с большой глубиной всасывания. О недостатках последних мы упоминали выше.

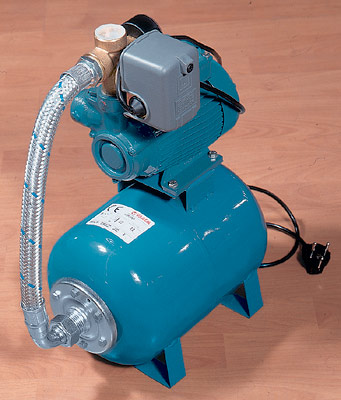

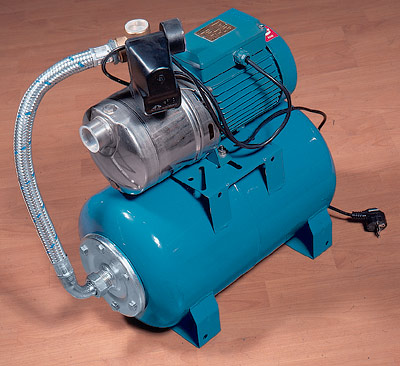

Если же вам повезло с близким от дома расположением колодца на местности, да еще и вода в нем находится не слишком глубоко- смело покупайте поверхностный самовсасывающий насос и размещайте его где-нибудь в подвале. Такие устройства производятся практически всеми фирмами, специализирующимися на изготовлении насосного оборудования. Можно упомянуть компании CALPEDA, NOCCHI, SPERONI (Италия), GRUNDFOS (Дания- Германия), EBARA (Италия- Япония), WILO (Германия), "ДЖИЛЕКС" (Россия). Впродаже имеются как "отдельные" насосы, так и полностью укомплектованные системы автоматического водоснабжения- так сказать, миниатюрные насосные станции. Помимо самого насоса, в них имеется гидроаккумулирующий бак (о нем речь пойдет ниже) и весь необходимый комплект автоматики для управления работой комплекса и контроля за этой работой. Покупать все составляющие установки порознь или в едином комплекте- как говорится, дело вкуса. Заводская комплектация установки исключает вероятность неправильного монтажа. Сдругой стороны, эти установки оснащаются гидроаккумулирующими баками небольшого объема (обычно не более 24 л, хотя, например, в установке Jeta российской компании «ГИДРОНА» используется бак емкостью 50 л), а экономить на объеме бака не стоит.

Подачей насоса называется перекачиваемый им объем жидкости за единицу времени. Напором называется приращение удельной (отнесенной к единице массы) механической энергии жидкости, протекающей через насос, или полное количество энергии, сообщаемое с помощью насоса единице массы жидкости. Выраженный в метрах водяного столба, напор показывает высоту, на которую можно поднять жидкость с помощью данного устройства:
H = (p2 - p1)/(r g) + (v21 - v22)/2g + Z. Здесь p1, p2- давления в жидкости в сечениях до и после насоса, Па; v1, v2- скорости жидкости в тех же сечениях, м/с; r- плотность жидкости, кг/м3; Z- расстояние по вертикали между точками замера давления p1 и p2, м; g- ускорение силы тяжести, м/с2.

Потери напора в полимерных и стальных водопроводных трубах*

Расход воды, м3 Полимерные трубы Стальные водопроводные трубы
Внутренний диаметр,мм Номинальный диаметр, дюймы
20,4 26,2 32,6 40,8 1/2 3/4 1 1 1/4 1 1/2
0,6 1,8 0,66 0,27 0,085 9,91 2,407 0,784 - -
0,9 4 1,14 0,6 0,18 20,11 4,862 1,57 0,416 -
1,2 6,4 2,2 0,9 0,28 33,53 8,035 2,588 0,677 0,346
1,8 13 4,6 1,9 0,57 69,34 16,5 5,277 1,379 0,7
2,4 22 7,5 3,3 0,93 - 27,66 8,82 2,29 1,16
3 37 11 4,8 1,4 - 41,4 13,14 3,403 1,719
3,6 43 15 6,5 1,9 - 57,74 18,28 4,718 2,375
4,2 50 18 8 2,5 - 76,49 24,18 6,231 3,132
4,8 25 10,5 3 - - 30,87 7,94 3,998
5,4 30 12 3,5 - - 38,3 9,828 4,927
Колена под 90, запорная арматура 1 1 1,1 1,2 1,3
Тройники, обратные клапаны 4 4 4 5 5
* — цифры обозначают потерю напора (в м) на каждые 100 м трубопровода. Потери напора в фасонине и арматуре, выраженные через соответствующую длину прямой трубы (в м), указаны в двух последних строках таблицы

Вдоль модельного ряда

По производимому напору водяные насосы всех типов подразделяются на низко- (Н 20 м), средне- (Н = 20-60 м) и высоконапорные (Н 60 м). Для загородного водоснабжения используются средне- и высоконапорные. Максимальный напор, создаваемый самовсасывающими насосами и изготовляемыми на их базе водоснабжающими установками, составляет 40-50 м. Так, максимальный напор насоса JP5 (GRUNDFOS) равен 43 м; у модели СТМ 61/8 (CALPEDA) он равен 41 м; у насоса HWJ 301 (WILO)- 45 м. Колодезные насосы создают чуть больший напор- в лидерах модель Idrogo M40 (EBARA) с максимальным напором 84 м. При необходимости создания напора более 70-80 м (например, если колодец находится на значительном удалении от дома) обычно используют высоконапорные скважинные насосы. Кстати, при большом расстоянии до колодца успешно работают насосы с внешним эжектором.

Выбирая поверхностный насос, стоит обратить внимание на материал его корпуса. Это может быть чугун или нержавеющая сталь. Чугунный корпус тяжелее, кроме того, чугун в большей степени подвержен отложению различных осадков солей, содержащихся в воде. Зато такой корпус менее «шумный», а если подсобка для насосов расположена неподалеку от спальни, этот момент нужно учитывать.

Для кого-то при выборе насоса могут иметь значение его размеры. Среди наиболее компактных установок- модели MQ (GRUNDFOS) с габаритными размерами 572232 см. Эти установки можно разместить буквально на кухонной полке.

При выборе погружного насоса следует ориентироваться на материал, из которого сделано рабочее колесо,- при высокой концентрации в воде взвешенных частиц лучше использовать приборы с колесом из нержавеющей стали. Также можно выбирать насос, исходя из компоновки его двигателя и гидравлической части (рабочего колеса, всасывающего патрубка с решеткой-фильтром). Если гидравлическая часть расположена снизу, двигатель охлаждается перекачиваемой водой. Такая система охлаждения (насосы "Буран" от "ДЖИЛЕКС" и MXS от CALPEDA) эффективнее, чем при расположении двигателя внизу, а гидравлической части наверху (насосы "Водолей" от "ДЖИЛЕКС", 10S13BLM от WEBTROL, США). Впрочем, справедливости ради, надо отметить, что эффективность системы охлаждения проявляется лишь в условиях ограниченного движения жидкости, например в узкой скважине; в колодце разница не так заметна. Сдругой стороны, чем ниже на корпусе расположена водозаборная часть, тем больше вероятность попадания в насос взвешенных частиц- использование подобных насосов требует заглубления водоприемной части колодца на 0,5-1 м.

Общая стоимость комплекта оборудования для погружного насоса обычно чуть выше, чем для поверхностного насоса глубокого всасывания. При этом существенное влияние на окончательную стоимость оказывают дополнительные аксессуары, используемые в той или иной системе водоподачи. На них мы остановимся подробнее.

Аксессуары и установка насосов

К наиболее важным деталям всякой насосной установки относятся гидроаккумулирующие баки (гидроаккумуляторы), обратные клапаны, устройства защиты от «сухого хода» и скачков напряжения в сети, а также контрольно-измерительная аппаратура (реле давления, манометр).

Расчет стоимости технических компонентов системы водоснабжения с использованием погружного колодезного насоса Eurojet (UMBRA POMPE, Италия)

N Наименование изделия Кол-во Ед. изм. Цена, $ Стоимость, $
1 Насос Eurojet 1 шт. 264 264
2 Штуцер 11/4"-11/4» ПП латунный 1 шт. 2,12 2,12
3 Обратный клапан VRE 32 1 шт. 8,14 8,14
4 Переходник ПНД РЕ 401» П 1 шт. 3,36 3,36
5 Переходник ПНД РЕ 4011/4» П 1 шт. 3,49 3,49
6 Угольник ПНД РЕ 40 2 шт. 5,68 11,35
7 Труба ПНД РЕ или 40 PN 12,5 28 м 2,13 59,64
8 Стальной нерж. трос 4,5мм 20 м 1,94 38,80
9 Штуцер 5-выводной R5V 1 шт. 3,3 3,3
10 Манометр MDA 50/6 1 шт. 4,15 4,15
11 Реле давления FCG 2 1 шт. 9,35 9,35
12 Шланг TF 800 FC в метал. оплетке ZINC 1 шт. 10,31 10,31
13 Гидроаккумулятор VEC 50 V (VAREM) 1 шт. 76,48 76,48
Всего 494,49
Примечание. Производительность насоса- 3м3/ч, напор- 50 м. Глубина колодца- 20 м, трубопровод с двумя поворотами, в доме- две точки водоразбора.

Самым дорогим компонентом системы является гидроаккумулятор. Он представляет собой бак емкостью от 8 до нескольких сотен литров, главная задача которого- компенсация скачков давления в водопроводной сети и предотвращение работы насоса в импульсном режиме. Каждый раз при открывании водопроводного крана давление в сети падает. Вода, которая находится под давлением в гидроаккумуляторе, начинает поступать из него в сеть и, таким образом, компенсирует резкое падение давления. Одновременно с этим гидроаккумулятор позволяет не включаться насосу, едва в доме откроется водопроводный кран (постоянные включения- выключения для насоса вредны). Специалисты рекомендуют ограничивать количество подключений: погружные насосы не должны включаться более 15-20 раз в час, а поверхностные- 20-30. Об этом деликатно "забывают" упомянуть продавцы 8-литровых гидроаккумуляторов. Конечно, перестраховываться и ставить тысячелитровую емкость не нужно (да и дорого)- разве что у вас случаются длительные перебои с электроэнергией. Как показывает практика, разумное решение для семьи из трех человек- гидроаккумулятор объемом около 50 л. Гидроаккумулирующие баки производятся компаниями ELBI, VAREM (Италия), REFLEX (Германия), STA-RITE (США). Средняя стоимость 20-литрового гидроаккумулятора составит $30-40; 50-литровый гидроаккумулятор обойдется в $70-100.

Устройства защиты от "сухого хода" (работы вхолостую, без воды) и скачков напряжения в сети предназначены для автоматизации работы насоса. Колодезные насосы снабжаются выносным блоком автоматики, который устанавливается в помещении (для удобства эксплуатации). Ктаковым относятся устройства Idromat (CALPEDA), LC (GRUNDFOS), Fluidcontrol (WILO), Q1EPM, Q1EPТ (MWR, Италия). Между собой они различаются по диапазону задаваемой величины рабочего давления в водопроводе (от 0,05 до 16 бар), времени срабатывания по "сухому ходу" (в среднем этот показатель равен 8-10 с), возможностью регулировки контролируемых параметров и, соответственно, цене ($130- 300). Имеет значение также тип используемого в насосе двигателя. Скажем, модель Q1EPM предназначена для однофазных, а Q1EPТ- для трехфазных электродвигателей.

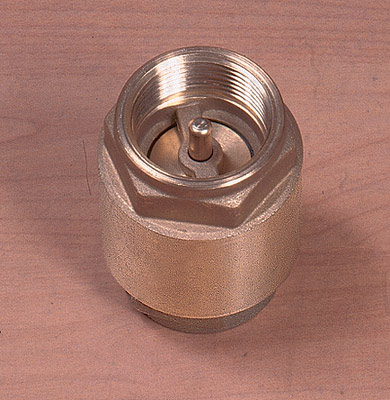

К дополнительным устройствам, которыми комплектуются колодезные насосы, относятся обратные клапаны. Они препятствуют опорожнению подающего водопровода при остановке насоса. Иногда для пущей надежности подающий водопровод оснащается сразу двумя обратными клапанами- один ставится сразу после насоса, а другой- на входе в дом. Запорные элементы обратных клапанов могут быть изготовлены из пластика или латуни, причем латунные считаются более надежными. Среди производителей обратных клапанов много компаний из Италии: BUGATTI, FIV, RASTELLI, IVR, APM. Цены на обратные клапаны зависят от рабочего диаметра трубопровода и находятся для латунных изделий в диапазоне от $2 (при диаметре 1/2'') до $10 (11/2'').

Для соединения электрокабеля используются термоусадочные или заливные муфты. Питающий кабель должен иметь 2 слоя изоляции, а его оболочка не должна оказывать влияния на органолептические свойства воды. Для поверхностных насосов достаточно наличия «евророзетки» с заземлением.

Конструкция напорного трубопровода- это отдельная тема, к ней мы обязательно вернемся.

Расчет стоимости технических компонентов системы водоснабжения с использованием насоса глубокого всасывания 20 NGM 29 (CALPEDA) с внешним эжектором

N Наименование изделия Кол-во Ед. изм. Цена, $ Стоимость, $
1 Насос 20 NGM 29 с эжектором 1 шт. 249,46 249,46
2 Обратный клапан VRE 25 1 шт. 5,17 5,17
3 Штуцер 1»-1» ПП латунный 1 шт. 1 1
4 Сетка для обратного клапана 1 шт. 1,09 1,09
5 Труба ПНД РЕ 40 PN 12,5 28 м 2,13 59,64
6 Труба ПНД РЕ 32 PN 12,5 28 м 1,4 39,20
7 Угольник ПНД РЕ 40 2 шт. 5,68 11,36
8 Угольник ПНД РЕ 32 2 шт. 3,25 6,50
9 Переходник РЕ 321» М (латунь) 1 шт. 3,64 3,64
10 Переходник РЕ 401 1/4» М (латунь) 1 шт. 6 6
11 Переходник РЕ 321» П (латунь) 1 шт. 3,76 3,76
12 Переходник РЕ 401» П 1 шт. 6 6
13 Комплект соединений 1"- 1", 11/4"- 11/4» 1 шт. 12,93 12,93
Всего 405,75
Примечание. Производительность насоса- 1,2м3/ч, напор- 48 м. Глубина всасывания- 30 м, трубопровод с двумя поворотами, в доме- две точки водоразбора (два водопроводных крана).

Расчет стоимости системы водоснабжения с использованием поверхностной автоматической самовсасывающей насосной станции WP 45/43 (NOCCHI)

N Наименование изделия Кол-во Ед. изм. Цена, $ Стоимость, $
1 Насосная станция WP 45/43 MC 1 шт. 148,5 148,50
2 Труба ПНД РЕ 32 PN 12,5 15 м 1,4 21,00
3 Переходник ПНД РЕ 321» П 2 шт. 1,93 3,86
4 Угольник ПНД РЕ 32 2 шт. 3,25 6,50
5 Обратный клапан VRE 25 1 шт. 5,17 5,17
6 Сетка для обратного клапана 1 шт. 1,09 1,09
Всего 186,1
Примечание. Производительность станции- 2,4м3/ч, напор- 45 м. Глубина всасывания- 9 м, объем гидроаккумулирующего бака- 24 л; корпус насоса изготовлен из чугуна.
