Прочно, быстро, экономично

(быстровозводимые конструкции междуэтажных перекрытий)

Упростить процесс строительства дома позволят представленные на рынке многообразные конструкции перекрытий, возводимых без применения грузоподъемной техники и в предельно сжатые сроки.

Прочно, быстро, экономично "Каркас Комплект"Перекрытиями называют горизонтальные силовые конструкции. Они не только разделяют здание на этажи и воспринимают нагрузки, производимые людьми, мебелью или оборудованием, но и являются элементами жесткости, обеспечивающими устойчивость строения. Взависимости от назначения- точнее, расположения в доме- перекрытия подразделяют на цокольные (последние, в свою очередь,- на надподвальные и перекрытия над подпольем первого этажа), междуэтажные и чердачные. Вэтой публикации мы рассмотрим только междуэтажные перекрытия, поскольку правила их создания в целом применимы и к цокольным, и к чердачным.

Немного теории

Основное требование, предъявляе-мое к перекрытию,- прочность и жесткость. Это означает, что перекрытие должно выдерживать расчетные нагрузки не только без разрушения, но и без значительного прогиба (допустимая величина последнего- 1/250 длины пролета), а также не быть зыбким, то есть не колебаться при движении людей, перемещении мебели ит.п.

Прочно, быстро, экономичноФото 1Прочно, быстро, экономичноФото 2Прочно, быстро, экономичноФото 3
Прочно, быстро, экономичноФото 4Прочно, быстро, экономичноФото 5Прочно, быстро, экономичноФото 6

1-6. Результат "эволюционного" процесса- перекрытие из доски 15050мм: на стены укладывают доски обвязки (1, 2); к обвязке с шагом 600мм крепят лаги (3); балки-матицы создают из сплоченных досок (4); сверху на лаги кладут настил (5, 6).

Перекрытие проектируют, исходя из величины действующих на него нагрузок. Их принято подразделять на распределенные и сосредоточенные. Определяющей при составлении проекта является распределенная нагрузка, величину которой регламентируют действующие нормативные документы: СНиПы, ГОСТы, DIN ит.п.

Сосредоточенную нагрузку принимают во внимание лишь в том случае, если вы собираетесь установить на перекрытие предмет, имеющий очень значительную массу: рояль (400-600кг), двухместную ванну (800-1200кг) или небольшой SPA-бассейн (от 1,5 т). При этом именно она становится решающей в расчетах прочности и прогиба перекрытия. Такие вычисления, производимые с помощью специальных таблиц или компьютерных программ, позволяют подобрать не только оптимальное сечение балок, но и их шаг- чем он меньше, тем прочнее конструкция.

Движемся к практике

В зависимости от материала в частном строительстве используют два вида перекрытий: деревянные (по деревянным балкам) или железобетонные (по балкам, по плитам, монолитные). Чтобы перекрыть большие пролеты, нередко применяют стальные балки (швеллер, двутавр).

Прочно, быстро, экономичноФото 7Прочно, быстро, экономичноФото 8Прочно, быстро, экономичноФото 9

7-9. "Эволюция" технологии создания перекрытий по деревянным балкам: мощная балка- матица, служившая основой бревенчатого перекрытия в избе (7); перекрытия из бруса 150100мм (8); перекрытия из бруса и доски 15050мм (9).

Внаше непростое кризисное время на выбор технологии возведения перекрытий влияет прежде всего экономический фактор. Иэто неудивительно, ведь стоимость перекрытий составляет 15-20 % от общей цены дома, а трудозатраты на их сооружение- 25 % от затрат на строительство здания в целом. Следовательно, если выбрать быстровозводимую конструкцию, обеспечивающую достаточно высокие эксплуатационные характеристики и надежность перекрытия, и рациональную технологию, можно существенно снизить расходы на стройку.

Прочно, быстро, экономичноФото 10Прочно, быстро, экономичноФото 11Прочно, быстро, экономичноФото 12

10-11. Технология возведения перекрытия по балкам шириной 50-80мм и высотой 200- 350мм (10, 11) в целом схожа с вариантом его сборки из доски 150x 50мм. Авот несущая способность в 2-3 раза выше.
12. ОСП-балки позволяют размещать инженерные системы и коммуникации непосредственно в перекрытии. Для этого в балках вырезают круглые или прямоугольные отверстия.

Неплохо сэкономить позволяет и отказ от применения тяжелой грузоподъемной техники. Впрочем, в этом случае дело не только в желании сберечь деньги: ни кран, ни бетононасос, ни даже бетоновоз нередко просто не могут проехать на участок застройки. Как же быть? Выход прост- использовать быстровозводимые перекрытия по деревянным, металлическим или комбинированным балкам либо сборно-монолитные перекрытия, способные с успехом заменить привычные балочные и плитные конструкции. Рассмотрим их особенности.

Балки из доски 15050мм

Эволюция возведения перекрытий в частном строительстве шла не от простого к сложному, а наоборот- от сложного к простому. Так, в русской избе перекрытия имели непростую конструкцию. Ее основным несущим элементом служила массивная балка- матица, позволявшая при перекрывании значительного пролета (шириной около 6м) обходиться без поддерживающей перегородки.

Прочно, быстро, экономичноФото 13Прочно, быстро, экономичноФото 14Прочно, быстро, экономичноФото 15

13-15. Для монтажа быстровозводимых перекрытий широко используют рассчитанные на различный уровень нагрузок крепежные элементы (13), изготовленные из оцинкованной стали (хомуты, кронштейны, уголки ит.п.). От их правильного применения зависит качество конструкции. Такие элементы закрепляют саморезами (14), а при необходимости еще и мощными шурупами-глухарями (15).

Эта конструкция изменилась, когда появилась технология создания более эстетичных перекрытий из бруса и настилов из доски. Вконце ХХ в. возникли перекрытия с балками из бруса и лагами из доски, а затем и перекрытия только из широкой доски.

Затем инициативу "упрощения" у проектировщиков перехватили рядовые строители. Врезультате возникли перекрытия, без каких-либо расчетов собираемые из доски 15050мм, устанавливаемой на кромку с шагом 600мм. Всего 2-3ч- и перекрытие готово. Скажете, сказка? Кошмар! К сожалению, данным способом перекрывают как небольшие пролеты, так и те, ширина которых значительно превосходит допустимый предел для перекрытий подобной конструкции. Апредел этот по подсчетам весьма невелик- он чуть превышает 3м. Иникто не задумывается о последствиях: в лучшем случае созданное перекрытие прогнется, в худшем- рухнет. Теперь перейдем к более прогрессивным вариантам.

Прочно, быстро, экономичноФото 16Прочно, быстро, экономичноФото 17Прочно, быстро, экономичноФото 18

16-18. Клееные балки (16) можно смело оставлять видимыми в интерьере, после шлифовки и покрытия декоративно-защитным составом они прекрасно сочетаются с другими строительными материалами и любым стилем внутреннего оформления (17, 18).

Балки из широкой доски

Выполняют эти балки из доски толщиной 50-80мм и шириной 200- 300мм, изготовленной из сосны или лиственницы. Чем такие балки лучше? Объясним на конкретном примере. При нагрузке 2,5 кПа и шаге 600мм с помощью доски 150 xx 50мм можно перекрывать пролеты шириной 3м. Ипри тех же условиях доска 20050мм (смонтированная тоже на кромку) поможет перекрыть пролет шириной 4м, доска 25050мм- 5м, а доска 300 xx 50мм- 6м. Чтобы избежать боковых деформаций, широкие доски придется укреплять деревянными распорками. Тем не менее применение этого материала позволит снизить расход древесины на 15-20 % по сравнению с обычными балками.

Платформа или щит?

Прочно, быстро, экономично
Прочно, быстро, экономично
В каркасных домах перекрытие рекомендуется возводить по системе "платформа" (а). Вначале на фундаменте собирают цокольное перекрытие, которое служит рабочей плоскостью для сборки стен первого этажа. После установки стен на них укладывают балки междуэтажного перекрытия, создавая новую платформу. Вдомах из бруса или бревна над каждым помещением лучше делать собственный жесткий щит перекрытия, который при неизбежной усадке стен будет двигаться вместе с ними (б).

Приобрести широкие доски надлежащего качества (как известно, балки не должны иметь пороков, ослабляющих их сечение) на нашем рынке непросто. Зато можно заказать проект и изготовление набора элементов для сборки перекрытия. Есть возможность аналогичным образом заказать и перекрытия, возводимые по остальным технологиям, перечисленным в данном обзоре. Отом, как это сделать, мы расскажем далее.

Прочно, быстро, экономичноФото 19Прочно, быстро, экономичноФото 20Прочно, быстро, экономичноФото 21

19-21. Шпоновые балки имеют вид массива древесины, что используют архитекторы и дизайнеры при оформлении интерьера (19-21). При необходимости эстетические качества изделий можно улучшить за счет применения в наружных слоях древесины лучшего сорта.

Клееные балки

Суть технологии состоит в том, что вместо балок из цельной древесины используют балки, изготовленные методом склеивания из коротких досок-ламелей (из последних при раскрое вырезаны дефекты). Длина клееных балок достигает 12м, а размеры сечения могут колебаться от 14050 до 200200мм. Клееные балки значительно прочнее, чем элементы из цельной древесины того же сечения.

LVL-балки

LVL-брус (от англ. Laminated Veneer Lumber)- высокопрочный однородный конструкционный материал, изготовленный по технологии склеивания под давлением нескольких слоев шпона с параллельным расположением волокон. Он обладает уникальным набором характеристик.

Прочно, быстро, экономичноФото 22Прочно, быстро, экономичноФото 23Прочно, быстро, экономичноФото 24

22-24. Между собой деревянные фермы перекрытий скрепляют поперечнопродольными связями (22). Кстенам их прикрепляют уголками и саморезами (23). Величина перекрываемых пролетов- до 12м (24).

Одно из основных его преимуществ- большой выбор размеров балок: ширина- 100-1100мм, длина- 2,5-25м, толщина- 19-75мм. По прочности LVL-брус значительно превосходит как цельную, так и клееную древесину. Материал прекрасно поддается обработке любыми режущими инструментами. Недостаток один- высокая цена. Поэтому применять LVL-брус выгодно только для устройства большепролетных сооружений.

Перекрытие из ферм

Фермы, изобретенные еще в ХVIв., в конце ХХ в. обрели второе рождение. Благодаря стараниям канадских компаний, занимающихся каркасным строительством, появились программы для расчета ферм перекрытий, а также поточные линии для их сборки.

Прочно, быстро, экономичноФото 25
"Каркас Комплект"
Прочно, быстро, экономичноФото 26Прочно, быстро, экономичноФото 27
"Каркас Комплект"
Прочно, быстро, экономичноФото 28

25-26. На качество возводимого из ОСП-балок перекрытия существенное влияние оказывает правильное крепление их к опорам. При любом варианте примыкания к стене длина опорной площадки должна быть не менее 100мм (25). Вкирпичной, блочной или бетонной стене балки "замоно-личивают" (26).
27-28. Самый надежный способ создания узла примыкани- когда балка опирается на несущую поверхность стены (27) или балку перекрытия (28). Вэтом случае можно отказаться от использования металлоэлементов, а балки закрепить гвоздями или саморезами.

Одна из таких разработок- параллельно-поясные фермы MiTek (Канада) высотой 350мм. Их изготовляют из сухой строганой древесины сечением 10050мм. Ее расход- 0,1м3 на 1м2 перекрытия. Элементы соединяют в конструкцию на прессе металлическими зубчатыми пластинами (МЗП), которые ставят с двух сторон балки. После сборки во внутреннем объеме перекрытия без проблем размещают инженерные коммуникации.

Балки на основе ОСП (OSB)

Еще одна оригинальная разработка, поступившая к нам из Канады,- двутавровая балка, выполненная в заводских условиях из деревянных брусков сечением от 6438 до 8938мм и ОСП-плит толщиной 10мм (используют влагостойкие плиты OSB-3). Бруски могут быть изготовлены из цельной древесины хвойных пород (сосна, ель, лиственница), а также из клееного или LVL-бруса.

Прочно, быстро, экономичноФото 29Прочно, быстро, экономичноФото 30Прочно, быстро, экономичноФото 31

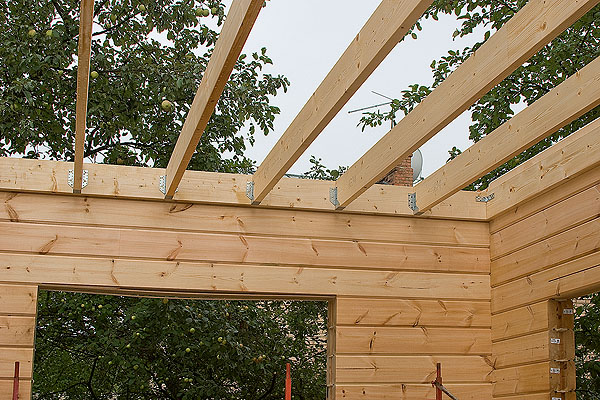

29-31. Для каждого из перечисленных в этой статье видов перекрытий существует альбом стандартных технических решений для крепления балок к бетонным (29), бревенчатым (30) и кирпичным (31) стенам.

При изготовлении балок ОСП-плиты распускают на полосы необходимой ширины, и вдоль их торцов фрезеруют пазы и шипы. Сделанные заготовки склеивают между собой так, что они образуют бесконечную полосу, от которой отрезают заготовки нужной длины. Далее в брусках фрезеруют продольный клиновидный паз, а вдоль длинных кромок ОСП-полос- соответствующий шип. После этого три детали склеивают под давлением, получая двутавровые балки (некоторые производители дополнительно фиксируют детали металлическими скобами). Высота готовых балок- 241-457мм, длина- до 12м. Они имеют небольшую массу (балка длиной 6м весит 40кг), а благодаря двутавровому сечению- более высокие показатели прочности и сопротивления изгибу.

Металлодеревянные балки

Конструкция HTS-балок, пришедших к нам из Германии, в целом весьма сходна с только что рассмотренной: в сечении они представляют собой двутавр, верхние и нижние полки которого изготовляют из древесины. Авот соединяющая их стенка выполнена не из ОСП-плиты, а из профилированной оцинкованной стали толщиной 0,5мм с полимерным покрытием (волнистая форма обеспечивает стабильность размеров балки и высокие несущие характеристики). Таких стенок может быть не одна, а две (они расположены на расстоянии 15-20мм). Ведь балка с двумя стенками лучше сопротивляется изгибу, чем аналогичная с одной.

Отверстия в ОСП- и HTS-балках

Прочно, быстро, экономично
Круглые и прямоугольные отверстия в ОСП-балках вырезают по определенным правилам, которые лимитируют расстояние от отверстий до опоры, а также между краями отверстий. Вверху и внизу металлических мостиков HTS-балок через 5см выштампованы "точки": ударил- и получил отверстие диаметром 20мм. При вырезании больших отверстий балку усиливают накладкой из ОСП-плиты.

Прочно, быстро, экономичноФото 32
"ХТС-Русланд"
Прочно, быстро, экономичноФото 33
"ХТС-Русланд"
Прочно, быстро, экономичноФото 34

32. При необходимости (она определяется конструктивными особенностями стен дома и проектными расчетами) концы HTS-балок могут быть усилены ОСП-плитами толщиной 9-15мм.
33-34. Для предотвращения изгиба или скручивания HTS- балок между ними с определенным шагом монтируют поперечные связи из тех же HTS-балок (33) или ОСП-плит (34). Необходимый тип связей и их шаг определяют расчетами при проектировании.

Технология соединения стенок и полок тоже иная. На верхней и нижней кромках стальных волнистых заготовок с шагом 50мм выштампованы зубья, которые на глубину 20мм запрессовывают в древесину. Высота металлодеревянных балок- 180-490мм, длина- до 24м. Масса 1 пог. м- 7-27кг.

Металлические перекрытия

Это еще одна канадская технология. Перекрытие собирают из решетчатых панелей, изготовленных в заводских условиях из легких стальных тонкостенных (толщина- 0,8-2мм) профилей C- и П-образного сечения.

Прочно, быстро, экономичноФото 35Прочно, быстро, экономичноФото 36
"Genesis-Тула"
Прочно, быстро, экономичноФото 37

35. Устройство перекрытия по двутавровым балкам iSPAN.
36-37. Поверх перекрытий, изготовленных с применением балок iSPAN (36) или С-образных стальных профилей (37), может быть уложен как профилированный стальной настил, так и настил из ОСП-плит или фанеры. Снизу подшивают гипсокартон, его прикрепляют к нижним полкам балок по обрешетке.

Чтобы выполнить такие панели, не обойтись без проектирования. На этой стадии компьютер определит необходимые размер и толщину используемых профилей (их высота составляет 254-300мм, длина полок- 32-76мм). Кроме того, он рассчитает конфигурацию и нужное количество панелей и выдаст пакет документации, обязательный для работы автоматизированной линии холодного профилирования.

Получив определенную команду, такая линия изготовит из рулонной оцинкованной стали требуемое количество профилей, каждый из которых будет иметь заданную длину. При этом в нем просверлят все нужные отверстия (для этого в компьютер должна быть заложена схема разводки коммуникаций и электрики).

Далее рабочие на специальном стапеле с помощью самонарезающих винтов диаметром 4-6мм соберут из профилей панели с необходимыми коммуникационными каналами. Масса панелей- около 50кг/м2.

Прочно, быстро, экономичноФото 38Прочно, быстро, экономичноФото 39
"Колумб"
Прочно, быстро, экономичноФото 40
"Каркас Комплект"

38-39. Балки с "треугольным" арматурным каркасом вручную устанавливают на стены с шагом, равным ширине пустотелых блоков (38). Затем пространство между балками полностью запол-няют пустотелыми блоками. Поверх них по всей площади перекрытия укладывают арматурную сетку с ячейками размером 100100мм из проволоки диа-метром 4-6мм (39). Собранную конструкцию заливают бетоном класса В20 (М250), который обяза-тельно уплотняют (расход бетона- около 0,1м3 на 1м2).
40. ОСП-балки высотой 241 и 302мм спроектированы специально для использования в строениях с короткими пролетами, балки высотой 356-457мм- для строений с большими пролетами.

Недавно на нашем рынке появилась новинка- балки iSPAN, специально предназначенные для возведения междуэтажных перекрытий. Их также выполняют из оцинкованной стали толщиной 1,5-2,2мм. Впринципе они представляют собой швеллер, созданный из полосы шириной 250-600мм и П-образных профилей, приклепанных к ней с двух сторон вдоль верхней и нижней кромок. При изготовлении балок в них вырезают отверстия для прокладки коммуникаций. Проектирование перекрытия и поставку балок осуществляет компания Genesis (Канада).

Сборно-монолитный вариант

В основе возводимого по этой технологии сборно-монолитного перекрытия- четыре элемента. Это железобетонные балки с пространственным арматурным каркасом в виде легкой фермы треугольного сечения, пустотные блоки, арматурная сетка и скрепляющий слой монолитного бетона.

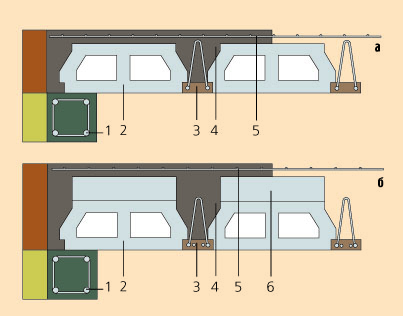

Перекрытия системы "Марко"

Прочно, быстро, экономично
- обычное; б- повышенной несущей способности):
1- бетонный пояс;
2- пустотелый блок;
3- балка с арматурным каркасом;
4- монолитный бетон;
5- арматурная сетка;
6- доборная плита (пенополистирол).

Прочно, быстро, экономично
Каркасы производят из высокопрочной арматуры (класс В500), используя для этого сварочно-гибочное оборудование. Они могут иметь высоту 150 или 200мм. Чтобы изготовить балку, от такого каркаса отрезают заготовку нужной длины, которую устанавливают в форму и заливают бетоном (класс не ниже В20). Витоге в ее основании образуется балка сечением 12040мм. Масса 1 пог. м этого изделия- 17кг.Втаком виде балки и попадают на строительную площадку. Отметим, что несущая способность балок невелика. Поэтому, чтобы при монтаже перекрытия они не прогнулись под тяжестью пустотелых блоков, под балками необходимо с определенным шагом установить подпорки, используя регулируемые металлические или деревянные стойки.

Прочно, быстро, экономичноФото 41Прочно, быстро, экономичноФото 42Прочно, быстро, экономичноФото 43Прочно, быстро, экономичноФото 44

41-44. При утеплении перекрытий минеральной ватой на стадии их возведения часто применяют так называемый натяжной метод: сначала закрепляют влагоизоляционный материал так, что он провисает между лагами (41, 42), затем на него укладывают в три слоя (общая толщина- 150мм) рулонный или плитный утеплитель, который сверху прикрывают пароизоляционной пленкой (43). Потом прикрепляют к балкам настил из ОСП-плит или фанеры толщиной 18-20мм (44).

Процесс сборки перекрытия подробно показан на фотографиях. Добавим лишь, что при последующем бетонировании собранной конструкции формируется диафрагма перекрытия, имеющая форму ребристой плиты. Всостав любого из ребер входит швеллерообразная монолитная бетонная балка, возникшая над каждой из легких балок с "треугольным" каркасом (последний становится армирующим ядром монолитной балки). Балки и будут нести действующую на перекрытие нагрузку (до 600кгс/м2).

Необходимо перекрытие, рассчитанное на большую нагрузку? Нет проблем! Его монтируют по аналогичной технологии, только используют легкие балки с арматурным каркасом высотой 200мм, а к верхней площадке каждого пустотелого блока приклеивают "надставку" (например, из пенополистирола). Врезультате отлитые из бетона несущие балки окажутся выше, а значит, будут обладать более значительной несущей способностью.

Прочно, быстро, экономичноФото 45Прочно, быстро, экономичноФото 46Прочно, быстро, экономичноФото 47

45-47. Классический способ утепления: между лагами создают черновой накат, который застилают рулонным влагоизоляционным материалом (45), сверху укладывают плитный утеплитель (46). Но можно и засыпать слой эковаты (47) и уплотнить ее.

Полезно знать, что сборно-монолитная технология существует в не-скольких вариантах: известны системы Albert (Германия), Teriva (Польша), ДАХ (Белоруссия) и "Марко" (Россия). Что касается применения легких армированных балок, они весьма сходны между собой. Отличия заключаются в материале пустотелых блоков: поризованная керамика, керамзитобетон, пенобетон ит.д. На наш взгляд, самые оригинальные блоки использованы в технологии "Марко". Они изготовлены из пенополистиролбетона, поэтому 1м2 такого перекрытия весит 230-348кг, что на 80-100кг меньше остальных. Кроме того, созданное по этому методу перекрытие практически не нуждается в дополнительной тепло- и звукоизоляции.

Пять шагов к цели

Сегодня на строительном рынке появилось множество фирм, готовых помочь застройщику: они спроектируют и изготовят набор деталей, необходимых для того, чтобы возвести перекрытие без применения грузоподъемной техники и в предельно сжатые сроки. Чтобы заказать такую конструкцию, надо сделать всего пять несложных шагов.
1. Выбрать тип быстровозводимого перекрытия.
2. Запастись проектом дома и посетить офис фирмы, предлагающей данную конструкцию.
3. Рассказать сотруднику компании о стоящей перед вами проблеме, назвав материал, из которого вы возводите дом, и пояснив, какие предметы значительного веса и где именно планируете разместить на перекрытиях (упомянутые ранее рояль, двухместная ванна ит.п.). Вам сразу ответят, сможет ли фирма решить этот вопрос, и назовут предварительную стоимость работ. Затем при вас составят задание на проектирование (ТЗ), которое вам придется подписать.
4. Оплатить проектные работы (50-300руб./м2, в некоторых случаях эта сумма может быть включена в цену деталей). Проектировщик по данным вашего ТЗ подберет балки соответствующего сечения, расставит их с необходимым шагом и создаст комплект рабочих чертежей. Срок выполнения- 1-3 дня.
5. Когда проект будет готов, вам объявят точную стоимость работ. Через 2-4 нед после оформления заказа (срок зависит от его объема и сложности конструкции перекрытия) вы получите набор произведенных деталей.
Кнему приложат инструкцию по монтажу, а также альбом типовых решений по креплению перекрытия к стенам, выполнению настила и утеплению (и, если, конечно, вы включите это в заказ,- набор крепежных элементов). Ачерез 1-2 дня вы уже сможете ходить по перекрытию. Если сомневаетесь, что ваши строители справятся с его сборкой, пригласите бригаду фирмы-изготовителя (цена ее работы- 15-40 % от стоимости набора деталей перекрытия) или договоритесь о проведении шеф-монтажа.

Утепление и звукоизоляция

Перекрытие допустимо утеплять как на стадии его изготовления, так и после этого. Существует несколько способов утепления конструкции на первом из названных этапов. Основное преимущество так называемого натяжного метода заключается в простоте и скорости монтажа. Недостаток состоит в том, что между балками утеплитель уложен "дугой" и не всегда плотно примыкает к ним. Если перекрытие выполнено из ферм, данный вариант утепления вообще не стоит применять, так как утеплитель не попадает в промежутки между элементами фермы, и в результате они становятся "мостиками холода". Можно использовать и классический способ утепления, после чего накрыть уложенный утеплитель пароизоляцией, а затем настилом.

Прочно, быстро, экономичноФото 48Прочно, быстро, экономичноФото 49Прочно, быстро, экономичноФото 50Прочно, быстро, экономичноФото 51

48-51. Монтаж утеплителя методом "задувания" выглядит так. Один монтажник остается рядом с установкой (48), обеспечивая ее нормальную работу и своевременную загрузку материала. Другой поднимается с шлангом на объект, делает крестообразный надрез в пароизоляции, прикрывающей полости между балками (49), вставляет в надрез шланг (50) и контролирует качество заполнения полости. На чердачные перекрытия теплоизоляцию просто насыпают слоем заданной толщины (51).

Утепление перекрытия по окончании строительства более трудоемко. Впространстве между лагами с помощью степлера закрепляют пароизоляцию. Далее нарезают плиты минераловатного утеплителя на заготовки, ширина которых соответствует шагу балок, и аккуратно вставляют их в промежутки между балками. От падения вниз утеплитель (он должен иметь определенную жесткость) временно будут удерживать нижние полки балок-швеллеров либо прибитые к балкам черепные бруски. После этого необходимо достаточно быстро смонтировать слой пароизоляции.

Аналогичными способами утепляют перекрытия и с помощью пенополистирола. Вэтом случае можно отказаться от пароизоляции, а зазоры уплотнять монтажной пеной.

Взаключение расскажем о монтаже теплоизоляции методом "задувания". Применяемое для этого оборудование бывает как стационарным (его завозят на участок, и на время оно остается там), так и передвижным (технику устанавливают на автомобиле, и она переезжает вместе с ним).

Для "задувания" используют два вида производимых в России утеплителей: "Эковата" и "Задувная вата". "Эковата" на 80 % состоит из целлюлозных волокон (их получают из макулатуры) и на 20 %- из добавок, среди которых антипирен (бура) и антисептик (борная кислота). Свойства этого утеплителя: теплопроводность- 0,038-0,040Вт/(м x К), группа горючести- Г2, плотность- 35-55кг/м3. "Задувная вата" получена путем измельчения плит или матов минеральных теплоизоляционных материалов, которые не прошли приемку продукции по несоответствию размеров, недостаточной плотности ит.п., но имеют нормальную структуру волокон. Характеристики: теплопроводность- 0,040-0,042Вт/(м x К), группа горючести- НГ, плотность- 28-40кг/м3. Оба продукта упаковывают под давлением (сжимают в 4-6 раз, что снижает расходы на транспортировку), а перед применением вновь разрыхляют.

Впроцессе "задувания" утеплитель заполняет все имеющиеся пустоты, образуя непрерывный слой. Внем отсутствуют стыки и примыкания, обычные при монтаже теплоизоляции традиционным способом. Значит, "задувание" как нельзя лучше подходит для утепления ферм. Стоимость работ (включая утеплитель) в зависимости от плотности укладки- 1600-1800руб./м3.

Некоторые свойства быстровозводимых перекрытий

Вид пере-крытия Произ-водитель Максимальная длина пере-крываемого пролета, м Толщина конструктивной основы перекрытия, мм Масса 1м балки/ 1м2 перекрытия, кг Максимально допустимая нагрузка на перекрытие, кгс/м2* Цена 1м2, руб
Доска шириной 200-300мм "Дубрава" 5,5 200-300 6-8/15-30 400-800 1000-2000
Клееные балки "Дубрава" 12 160-540 9-15/36-100 1000-2500 1500-5000
Балки из LVL "Дубрава" 18 140-1100 10-25/40-150 1000-3000 2700-9500
Деревянные фермы "Скородом" 6 450 6-12/10-20 1500-3000 1260-1520
Балки на основе ОСП "Каркас Комплект" 11 241-457 3,3-5,4/ 40-150 150-1500 600-1200
Балки HTS "ХТС-Русланд" 20 230-590 6,8-17,1/ 10,8-27,3 500-1500 780-2000
Стальные профили "Genesis-Тула" 7 (C-профили)
12 (iSPAN)
254
200-600
5/25
19/50
300-400
800-1000
800-1200
1500-2500
Сборно-монолитное "Колумб" 9,6 250-350 13-17/230-340 1300 1100-1250
* При соответствующей проектной проработке.

Редакция благодарит компании "Genesis-Тула", "Дубрава", "Каркас Комплект", "Колумб", "Скородом", "ХТС-Русланд" за помощь в подготовке материала.
