О пользе георазведки

(возведение фундамента на проблемном грунте)

О пользе георазведки

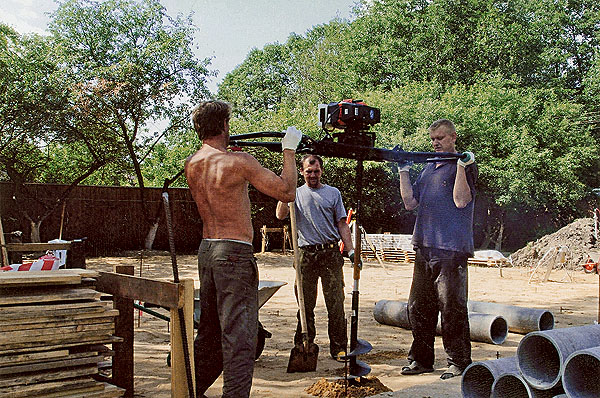

О пользе георазведкиНесмотря на просьбу хозяев оставить старый фундамент, его частично демонтировали, но сохранили подводку воды и газа О пользе георазведкиДля бурения скважин использовали мотобур. Работа с ним тяжела, к тому же требует определенных навыков. Зато производительность труда вырастает более чем на порядок. Все скважины (а их более 70) удалось пробурить лишь за две рабочие смены О пользе георазведкиа.О пользе георазведкиб.

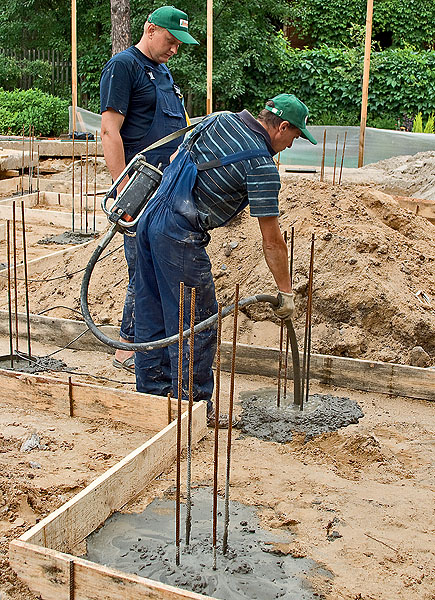

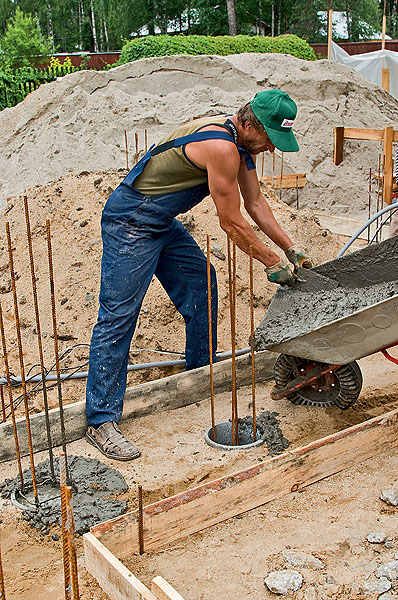

Заливку бетона в сваи осуществляли вручную (а). От места выгрузки до места заливки бетон доставляли на тачках. Чтобы свая получилась прочной, залитый бетон надо обязательно уплотнить с помощью глубинного вибратора (б)О пользе георазведкиСхема "подземной" части создаваемого фундамента: 1- армирующий каркас;
2- асбоцементная труба;
3- бетон М300 (тело сваи);
4- бетон М200 (подготовка);
5- песок крупнозернистый, утрамбованный до плотности не менее 1,7 т/м3 О пользе георазведкиа.О пользе георазведкиб.

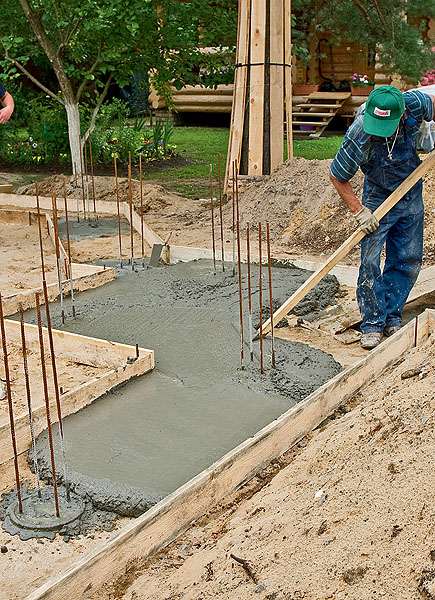

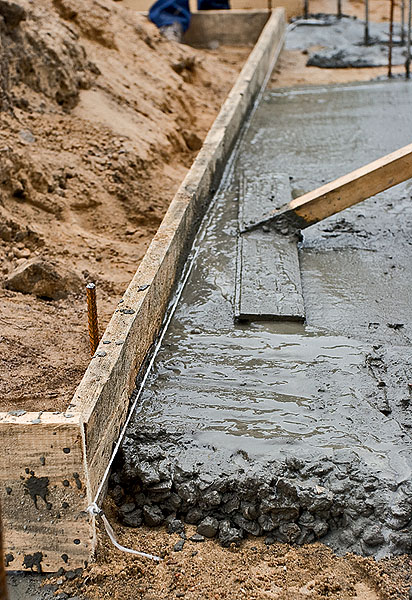

После отливки свай приступили к изготовлению бетонной подложки под лентами фундамента (а). При этом использовали бетон марки М200. Толщину заливаемого слоя контролировали с помощью шнурки (б)О пользе георазведки Как только бетон подложки застыл, на нем смонтировали опалубку для отливки сложно-профильных армированных лент фундамента. Причем внешние стенки опалубки сделали на 200мм выше внутренних- это необходимо для заливки плиты

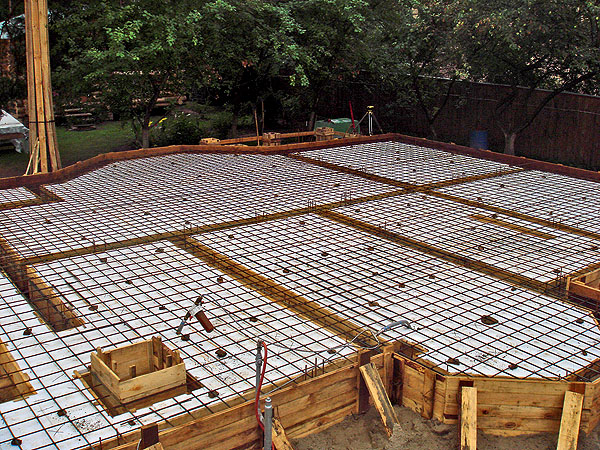

Фото М. ТихоноваО пользе георазведки"Проемы" между будущими лентами фундамента засыпали песком, поверх которого уложили в три слоя плиты пенополистирола общей толщиной 100мм. Затем создали арматурный каркас плиты цокольного перекрытия (он приподнят над уровнем пенополистирола на 70мм), после чего приступили к заливке бетона. Ее проводили в два этапа: сначала отлили ленты фундамента, а затем монолитную плиту
Фото М. Тихонова
О пользе георазведки

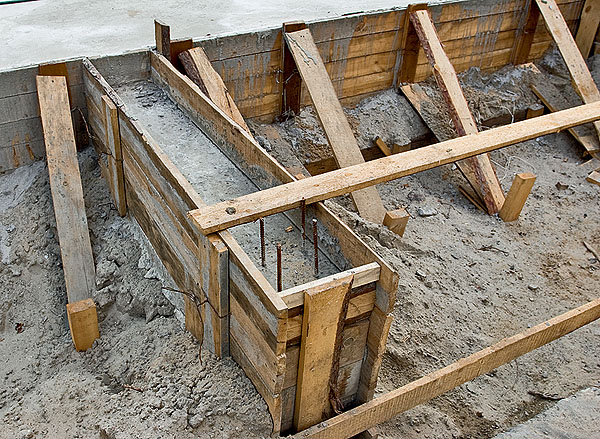

О пользе георазведкиПри отливке как лент фундамента, так и монолитной плиты перекрытия использовали бетононасос (на снимке видна нижняя часть подающей трубы). Разравнивали бетон вручную. Монолитные ленты-опоры крыльца сделаны из бетонаО пользе георазведкиЛегкая веранда дома будет опираться на бетонные столбики, под которыми "спрятаны" сваиО пользе георазведкиa.О пользе георазведкиб.

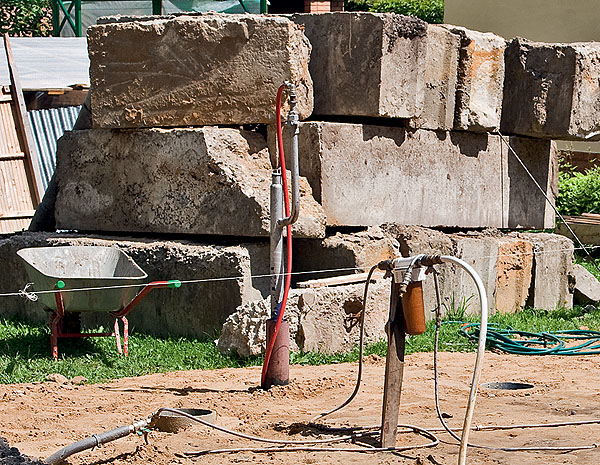

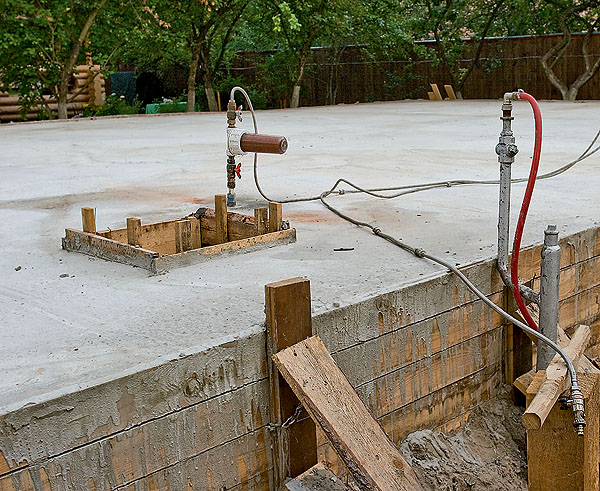

Подводка воды и газа при строительстве совершенно не пострадала (а). Примерно через неделю внешние стенки дощатой опалубки фундамента сняли (б). Внутренние же стенки оказались навсегда "захоронены" под плитой- к сожалению, обычно приходится чем-то жертвовать, выигрывая во времениО пользе георазведки

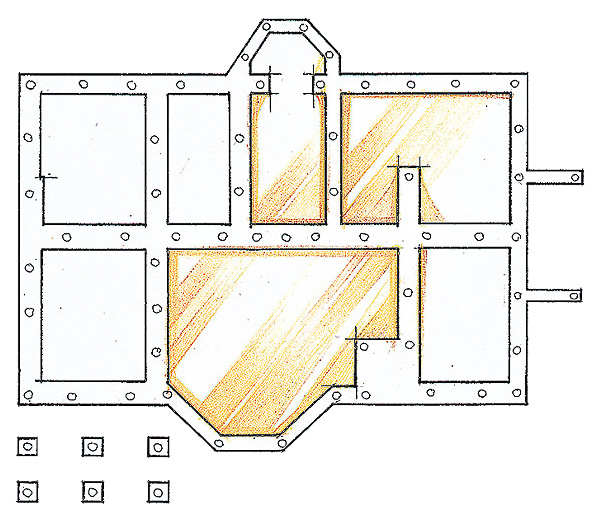

План фундамента

Длина- 15м
Ширина- 9,6 (12,4) м

К сожалению, в большинстве случаев отечественные застройщики по-прежнему плохо осознают необходимость проведения инженерно-геологических исследований. Да и жалко порой отдавать деньги вроде бы ни за что, ведь ощутимого результата, то есть такого, который можно потрогать руками, как, например, сложенную из кирпича стену,- нет. Аоправдывается ли эта скупость?

Что и говорить, с точки зрения реальной ощутимости результата такие исследования- вещь по меньшей мере странная. Да и отдать за них надо сумму вполне приличную- 35-50 тыс. руб., а иногда и больше. Причем никто не берется заранее и однозначно сказать, сколько именно это будет стоить. "Вот закончим исследования, тогда будет видно",- говорят специалисты. Поневоле создается впечатление, что они как-то "темнят".

Амежду тем эти самые специалисты и не думают "темнить". Просто они действительно никогда не могут до начала работ просчитать точную сумму. Ведь ее величина зависит от количества скважин, которые необходимо пробурить, и соответствующих анализов грунта. Количество же скважин при этом диктуется размерами дома, материалами, из которых его планируют возводить (дерево, кирпич ит.п.), наличием или отсутствием цокольного этажа (проще говоря, подвала). Если подвал будет, свои коррективы внесет еще и функциональное назначение подвальных помещений- а вдруг в одном из них вы оборудуете, допустим, бассейн... Число скважин определяется и особенностями грунтов, залегающих под строительной площадкой, а кто же точно и заранее знает, что там, в глубине!

О пользе георазведкиa. О пользе георазведкиб. О пользе георазведкив.

На дне только что пробуренной скважины (а) моментально появлялась вода (б). Чтобы отверстия не затянуло, в них вставляли обсадные асбоцементные трубы диаметром 250мм (в)

Оказывает влияние на упорное нежелание проводить геологические исследования и то, что застройщик видит у соседей: "А вот у них на участке- глина, и фундамент простенький- значит, и мне такой вполне подойдет". Авдруг не подойдет? Ведь видов этих самых глин существует множество, и залегать они могут рядом друг с другом. Например, туго-пластичные и мягкопластичные. Если первые являются прекрасной опорой и на них можно строить любые здания, то вторые, намокнув от дождя, теряют несущую способность чуть ли не полностью. Песок тоже бывает разным: пылевидным, средне- или крупнозернистым. Иу каждого вида своя несущая способность. Кроме того, в грунте могут быть так называемые линзы: в песке- глинистые, в глине- песчаные, а бывают и водяные. Икаждый случай требует индивидуального подхода.

Схема-разрез грунтов, залегающих на участке застройки:

О пользе георазведки
1- растительный (плодородный) слой;
2- пески мелкие пылевидные водонасыщенные;
3- суглинки тугопластичные до полутвердых с включениями гравия
Пунктиром обозначена подошва фундамента будущего дома

Сказывается на ситуации и наша с вами непомерная доверчивость. Находим (естественно, по дешевке) "ух-бригаду", от рабочих которой слышим вроде бы умные слова: "ленточный фундамент", "пучинистый грунт"... Исамый веский аргумент: "Да мы уже 15 лет строим- у нас опыт!" И почему-то начинаем безоговорочно верить таким "профессионалам", поручая им, можно сказать, исполнение своей мечты. То есть строительство того самого дома, о котором так долго мечтали. Апотом, в один прекрасный момент, вдруг обнаруживаем, что мечта дала трещину. Вернее, стена уже почти законченного строения. Ичто теперь с ней прикажете делать? И "ух-бригада" куда-то пропала. Видимо, и впрямь был у них 15-летний опыт- исчезли со стройплощадки быстрее, чем хозяева успели что-либо понять.

Честно говоря, рассуждать о том, нужны или нет инженерно-геологические исследования, можно бесконечно. Но мы лучше перейдем от теории к практике и поведаем читателям о том, как такие исследования предотвратили большую беду.

О пользе георазведкиа. О пользе георазведкиб.
О пользе георазведкив. О пользе георазведкиг.

Вдоль рядов готовых (а) скважин в утрамбованном песке выкопали углубление шириной80см и глубиной 5см для заливки бетонной подложки под ленты фундамента (б). Чтобы боковые стенки не осыпались, вдоль них установили доски опалубки. Прежде чем залить бетон в будущую сваю, из обсадной трубы необходимо откачать воду (в), а затем установить в нее армирующий каркас из четырех прутков диаметром 10мм (г)

Старое русло под домом

Стоял в одном из подмосковных поселков дачный дом. Давно был построен и потому успел обветшать. Да и тесноват стал по современным меркам. Ирешили владельцы участка заказать себе новый дом из клееного бруса у компании Rovaniemi (Финляндия). Собрать его на месте должны были специалисты строительной фирмы, сотрудничающей с финской компанией. Возведение же фундамента хозяева поручили еще одной российской фирме, название которой мы сознательно не приводим. Подписали договоры- и, как говорится, "машина закрутилась". Правда, почему-то не все ее составляющие. Врезультате к назначенному сроку дом изготовили и привезли на участок, а вот фундамент к этому времени не возвели. Как известно, хранение деревянных заготовок, пусть даже клееных и в упаковке, под открытым небом нежелательно, и потому фирме-генподрядчику пришлось самой взяться за решение данной проблемы. Исделать это требовалось в самые сжатые сроки.

Хозяева согласились с предложением, но высказали пожелание: в память о честно служившем им старом доме оставить неприкосновенными ФБС-блоки, из которых был сложен фундамент, разве что добавить к ним новые. Иконечно же, сохранить подводку газа и холодной воды (и та и другая- поселковые).

Где взять необходимое оборудование?

Думается, из текста статьи станет понятно, что задачу возведения фундамента быстро и качественно удалось решить во многом благодаря применению специализированного оборудования. Где же его взять? Приобрести - довольно дорого, и главное, после одного-двух дней использования агрегаты могут больше никогда не пригодиться. Лучше и дешевле взять их в аренду, благо фирм, оказывающих такие услуги, в настоящее время становится все больше. Для подкрепления этого утверждения предлагаем вашему вниманию перечень задействованного при возведении данного фундамента оборудования, его полную стоимость и стоимость аренды на 1 сут, по данным специализирующейся на выдаче оборудования в аренду фирмы "Строй-Прокат" (Россия).

О пользе георазведкиa. О пользе георазведкиб. О пользе георазведкив.
О пользе георазведкиг. О пользе георазведкид.

Использованное оборудование(наименование/ стоимость, руб./ стоимость аренды в сутки, руб.):

а- мотобур/50 000/1700;
б- глубинный вибратор/25 000/ 500-1000;
в- виброплита/ 55 000/1200;
г- вибротрамбовка/95 000/ 1000;
д- бетоноразглаживающая машина/ 124 000/1000

Опыт фирмы подсказывал, что в районах Московской области оптимально использование в основном буронабивных или свайно-ростверковых фундаментов. Сваи небольшого диаметра опираются на твердый грунт ниже глубины промерзания, и потому силы морозного пучения на них действуют мало. Привлекателен такой фундамент и с экономической точки зрения: земляных работ- минимум, расход бетона тоже невелик- в основном на создание ростверка. Ивозводят его в самые сжатые сроки. Показатели же несущей способности свайно-ростверковой конструкции вполне достаточны. На нее и решили ориентироваться при строительстве.

Но опыт опытом, а подстраховаться никогда не мешает, тем более что новый дом по плану значительно больше и потому тяжелее старого. Начали с того, что вызвали на участок специалистов-геологов. Хозяевам это, конечно, не очень понравилось: столько лет старый дом стоял, и не было проблем. Однако протестовать не стали. Геологи пробурили соответствующее количество скважин, взяли пробы грунта, проанализировали их и выдали заключение, которое вызвало легкий шок и у хозяев, и у строителей. Оказывается, на месте дома когда-то очень давно пролегало русло реки- под полуметровым слоем плодородного грунта лежит метровый слой водонасыщенного песка с крайне низкой несущей способностью. Авот под этим слоем находится слой глины, на который вполне можно "опереться".

Осторожно, цветы!

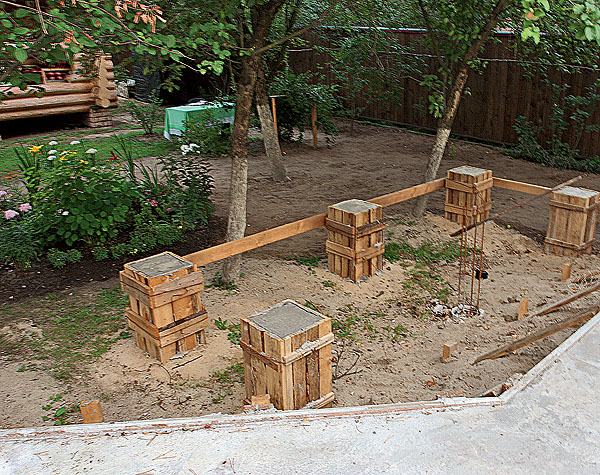

Хозяева участка очень любят цветы и умеют за ними ухаживать. Инаверняка им было бы очень обидно, если бы их любимые цветники погибли во время строительства. Рабочие уважительно отнеслись к этому увлечению. Цветники загородили "забором" из армированной пленки (б), причем в месте разгрузки бетона- довольно высоким (в). Идаже тачки с бетоном возили по дорожке, покрытой целлофаном (а).

О пользе георазведкиа. О пользе георазведкиб. О пользе георазведкив.

Решение проблемы нашли не сразу, но все же нашли. Ибыло оно таким: не отказываясь (прежде всего по экономическим соображениям) от идеи свайно-ростверкового фундамента, модернизировать его- опереть низ свай на находящийся под песком прочный слой глины, но при этом перекладывать на сваи не все 100 % нагрузки, создаваемой весом возводимой конструкции, а лишь часть ее. Львиную же долю пусть несут мелкозаглубленные широкие ленты, на которые будет опираться монолитная плита. Другими словами, было решено с минимальными дополнительными затратами преобразовать свайно-ростверковую конструкцию в свайно-ленточную (да простят нам специалисты несколько вольную терминологию). Всжатые сроки создали проект такого фундамента и приступили к его реализации. Иработы пришлось начать с частичного демонтажа старого фундамента.

Этапы строительства

Песчаная подушка. Возведение фундамента начали с того, что на участке застройки сняли практически весь плодородный слой, заменив его крупнозернистым песком. Чтобы песок выдерживал расчетные нагрузки, он должен, как в природе, иметь плотность не ниже 1,7 т/м3. Достичь этого решили путем использования строительной техники- виброплиты, а в местах, где ее применение затруднено,- вибротрамбовки.

Идобились желаемого. Съемочная бригада редакции стала свидетелем того, как происходила приемка этой операции главным инженером фирмы. Выглядело это примерно так. Приемщик вооружился увесистым стальным ломом и встал на краю площадки. Держа лом вертикально, приподнял его примерно на 0,5м и отпустил. Лом воткнулся в песок, но неглубоко и сразу же упал. Приемщик поднял его, переместился на пару метров и вновь бросил. Результат тот же: лом падает. Итак до тех пор, пока планомерно не обошел всю площадку. Итолько после этого рабочие услышали долгожданное: "Вот теперь верю! Утрамбовали как положено!" Конечно, виденный нами метод проверки весьма далек от ГОСТовского, но зато прост и действенен (конечно, при наличии определенного опыта).

Сваи. Далее приступили к бурению скважин (диаметр- 250мм) с помощью мотобура. Чтобы пробуренные отверстия не затянуло еще до начала заливки бетона (насыщенный влагой песок сделает это быстро), в них сразу же вставили обсадные асбоцементные трубы того же диаметра. Когда пробурили все отверстия, приступили к заливке бетона марки М300. На строительную площадку его доставляли миксером и выгружали в приемную емкость, а к скважинам подвозили на тачках. Механизировать этот процесс практически невозможно: скважин много, а объем каждой из них очень небольшой. Прежде чем бетон попадал в скважину, из нее погружным насосом откачивали скопившуюся воду, а затем в отверстие вставляли арматурный каркас (он состоит из четырех ниток арматуры диа-метром 10мм, связанных толстой стальной проволокой). После того как скважину заполняли бетоном, его уплотняли глубинным вибратором. Применение этого инструмента имеет свои особенности: процесс "вибрирования" должен длиться не более 3-4 с. Этого времени достаточно, чтобы удалить из бетонной массы воздушные пузыри. Но не дольше, иначе есть риск, что гравий, наполняющий бетон, осядет, и тогда монолитной сваи не получится.

После отливки свай приступили к созданию бетонной подложки под лентами фундамента. Взаранее изготовленные углубления в песке залили ленты (ширина- 800мм, толщина- 50мм) из бетона М200. Их назначение- не давать влаге из бетона впитываться в грунт (иначе, лишившись внутренней влаги, бетон не наберет необходимой прочности), а еще- выровнять поверхность под опалубку.

Схема "надземной" части фундамента:

О пользе георазведки
1- арматурный каркас плиты из прутка диаметром 10мм;
2- отмостка (бетон М300);
3- монолитная плита перекрытия (бетон М300);
4- монолитная лента фундамента (бетон М300);
5- пенополистирол строительный толщиной 30мм в 3 слоя;
6- наружное утепление ленты- пенополистирол экструдированный толщиной 50мм

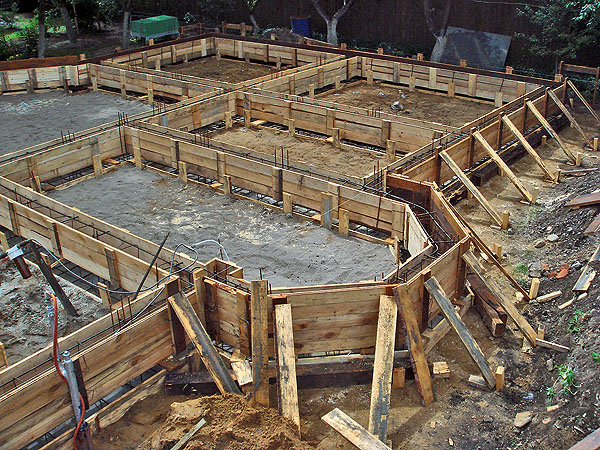

Опалубка. Бетону подложки дали затвердеть, после чего приступили к созданию опалубки для отливки лент. Работа сложная и кропотливая, поскольку ленты имеют довольно сложную конфигурацию. Внижней части их ширина составляет 700мм, высота- 250мм, при этом верхняя их плоскость как раз выходит на уровень земли. Вверхней части ширина бетонной ленты- 400мм, а высота- 600мм. Причем обе части имеют собственные, но связанные между собой арматурные каркасы (по четыре нитки арматуры диаметром 12мм в каждой части), которые заранее поместили в опалубку. Торчащую над сваями арматуру заранее обрезали до высоты 100мм и также связали с каркасом нижней части лент.

Подготовка к заливке плиты. Вцелях экономии времени (а оно, как вы понимаете, уже начинало поджимать) решено было процессы заливки лент фундамента и заливки плиты перекрытия осуществлять в максимально сближенные сроки, но все же проводить их с разницей в несколько дней, иначе имелся большой риск того, что в местах сопряжения лент и плиты из-за внутренних напряжений в бетоне возникнут трещины. Поэтому стали, не заливая лент, сразу же готовиться к заливке плиты. Для этого пространство между лентами засыпали песком (толщина слоя- около 500мм), который тщательно утрамбовали. Поверх песка уложили в три слоя пенополистирол, набрав общую толщину около 100мм. Укладывали его с таким расчетом, чтобы верхняя плоскость находилась на одном уровне с верхней плоскостью будущих лент фундамента. Затем, используя арматурный пруток диаметром 12мм, создали каркас будущей плиты перекрытия толщиной 150мм и приподняли его на соответствующую высоту над уровнем утеплителя.

Заливка бетона. Когда все было готово, на строительную площадку один за другим начали подъезжать "миксеры" с бетоном марки М300. Всего за несколько часов с помощью бетононасоса залили ленты. После этого работы на 3 дня прекратили (бетон должен был затвердеть), а затем, используя тот же бетононасос, залили монолитную плиту. Чтобы выступающие из бетона "камешки" в дальнейшем не прорывали влагоизоляцию, поверхность плиты загладили, применив специальную бетонораз-глаживающую машину, которую за имеющиеся в конструкции лопасти в просторечии зовут "вертолет". Операцию разглаживания провели сразу же по окончании заливки бетона- машина лопастями просто вдавила гравий в еще не застывшую поверхность.

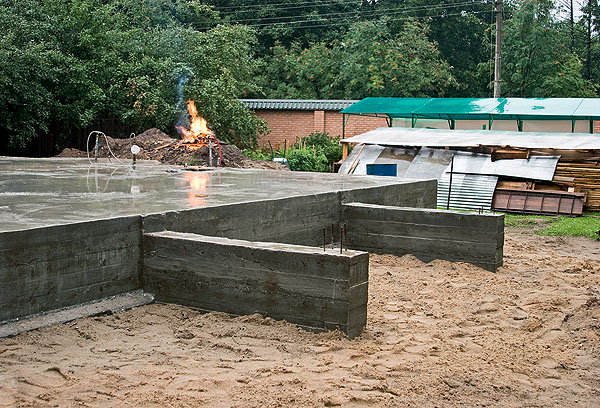

Позднее сняли опалубку с наружных стен фундамента, утеплили их экструдированным пенополистиролом, а затем отлили бетонную отмостку.

Что будет дальше?

Вот, пожалуй, и вся история о пользе геологических исследований, которую мы собирались рассказать. Вы только представьте, чем бы все могло кончиться, не проведи строители вовремя эту самую разведку.

Что дальше? Конечно, ровно через 28 дней (именно столько положено затвердевать бетону) было начато строительство красивого дома. Ио нем мы тоже непременно расскажем в одном из ближайших номеров. Так что продолжение следует.

Укрупненный расчет стоимости* строительных работ

Наименование работ Кол-во Цена, руб. Стоимость, руб.
ФУНДАМЕНТНЫЕ РАБОТЫ
Выноска осей, планировка компл. - 10000
Снятие растительного слоя 50м2 120 6000
Разработка грунта вручную 44м3 700 30 800
Устройство песчаного основания с поливкой водой и трамбованием 250м2 150 37 500
Бурение скважин 135 пог. м 390 52 650
Демонтаж блоков ФБС компл. - 10 000
Демонтаж железобетонных плит компл. - 4000
Устройство приямка, опалубки, бетонирование 67м3 - 230 800
Разгрузочные работы компл. - 8000
ИТОГО 389750
Применяемые материалы по разделу
Бетон М300 62м3 3755 232 810
Бетон М200 5м3 3250 16250
Щебень 10м3 1120 11 200
Песок 170м3 450 76500
Доска обрезная (с доставкой) 7м3 5460 38220
Арматура стальная, диаметр 12мм 4000 пог. м 37 14800
Арматура стальная, диаметр 6мм 1000 пог. м 10 10000
Проволока вязальная 100кг 65 6500
Пленка полиэтиленовая 1 рулон 3000 3000
Рубероид 10 рулонов 200 2000
Труба асбоцементная 30 шт. 1595 47 850
Скобы, саморезы компл. - 900
Аренда механизмов компл. - 54100
ИТОГО 647330
*- расчет выполнен по ценам, предоставленным фирмой-застройщиком

Редакция благодарит фирмы "ПетроСтиль" (торговая марка Rovaniemi) и "Строй-Прокат", а также лично Александра Харьковского за помощь в подготовке материала.
