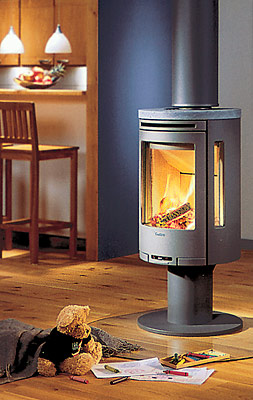

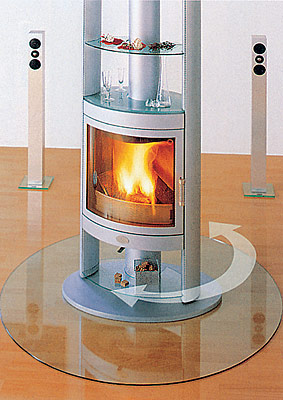

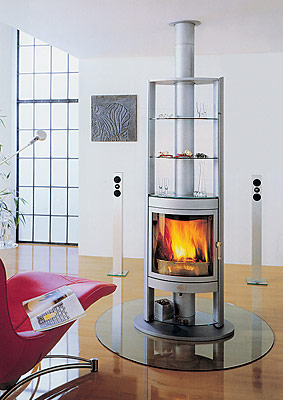

Островной камин-этажерка Berlin (9540) от немецкого производителя MAX BLANK имеет одну интересную особенность. Благодаря оригинальной конструкции постамента этот отопительный прибор можно поворачивать вокруг своей оси и любоваться языками пламени из любой точки комнаты Камин SKAN 50 в исполнении SKAN, Дания (2600)

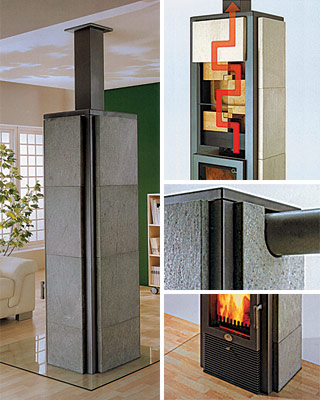

Модель Mempus от MAX BLANK (8830)

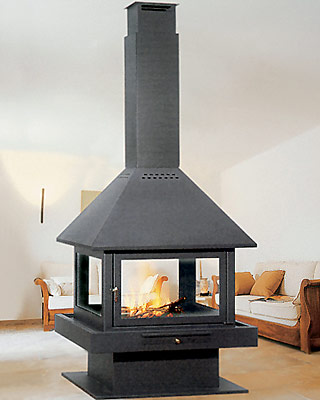

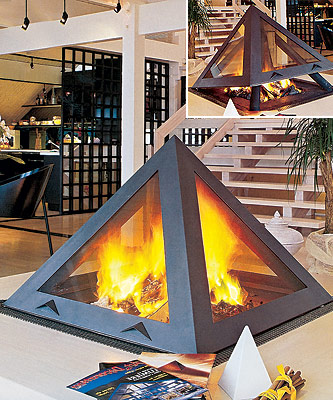

Камин-пирамида Kephren от ARKIANE (Франция) оснащен системой принудительного дымоудаления. При помощи труб, замаскированных в гранях пирамиды, продукты сгорания направляются вниз, в общую камеру, а затем выводятся через дымоход наружу Островной камин Straus с закрытой топкой в исполнении CHEMINE'ES PHILIPPE (15 300) Модель в стиле хай-тек от CHEMINE'ES PHILIPPE (14 300) Камин HCC 01 производства компании PIROS не опирается на пол PIROS Камин Cogolin от CHEMINE'ES PHILIPPE (10 010)

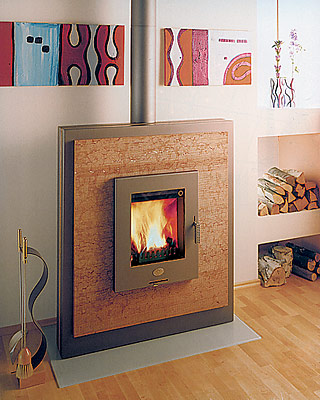

Модель Volterra от MAX BLANK (8140) Модель Monester от CHEMINE'ES PHILIPPE (14 040) Закрытая топка Speedy IV h производства SPARTERM (Германия), облицованная деревянными панелями Островной камин HCC 01 от PIROS (7350) TRAFORART Модель HCG от PIROS (7350) Топка Arte G, встроенная в каменную столешницу Камин Ronda производства FERLUX, Испания (2148) Камин Contura 580 от CONTURA, Швеция (2290)

Современные камины отличаются ярким дизайном и имеют мало общего со своим предком — грубо сложенным каменным очагом. Камин перестал быть сугубо функциональным предметом, теперь это достойное украшение дома, композиционная доминанта всего жилого пространства. Не удивительно, что многие уже не хотят задвигать его в угол или скромно прислонять к стене, выделяя камину самое почетное, центральное место в интерьере

В последнее время выпускается все больше и больше моделей каминов, которые могут быть установлены в центре помещения, вдали от капитальных стен и перегородок. Но такая дислокация имеет свои особенности и накладывает на проектировщиков и строителей загородного дома некоторые ограничения.

Месторасположение

Центральный, отдельно стоящий, или, как его называют, островной камин не имеет стены примыкания и теоретически может быть установлен в любой зоне помещения. Вокруг такого домашнего очага вполне комфортно разместятся 6-9 человек, гораздо больше, чем у встроенного в стену или углового камина. Но с другой стороны, «огненный остров» требует довольно много места и рассчитан на просторные, площадью 25-30 м2, комнаты, близкие по форме к квадрату

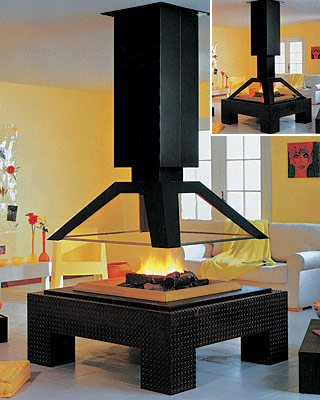

Отдельно стоящий камин Sainte luce от CHEMINE'ES PHILIPPEВ принципе установить островной камин можно и в уже обжитом помещении, это не настолько грязная работа, как кажется на первый взгляд. Но все же разумнее закладывать его во время строительства дома, после возведения капитальных стен, но до устройства полов и межэтажных перекрытий. В таком случае будет проще подобрать максимально удобный как с технической, так и с практической точки зрения вариант. Выбор месторасположения будущего «острова огня» — дело довольно непростое. Прежде всего следует помнить о том, что его дымоход вертикально пройдет через находящиеся выше комнаты. Этот факт может существенно повлиять на планировку здания. Кроме того, необходимо учитывать особенности вентиляции помещения. Камины, в первую очередь открытые, не любят сквозняков, и потому лучше располагать их подальше от дверей и окон. С другой стороны, пламени нужен постоянный приток кислорода, иначе дрова будут гореть нестабильно, а камин — чадить. Проблема воздухообмена особо остро стоит в современных

АндрейПятенко, директор
компании«САГА-БИС»:

«Одна из важнейших составляющих островного камина — топочная площадка. На настоящий момент существует несколько вариантов ее обустройства: огнеупорный кирпич, изделия из шамотной глины и чугун. Говорить, какой из материалов лучше, а какой хуже, довольно трудно, это дело вкуса заказчика и, возможно, дизайнерского решения. Прежде всего топочной площадкой должно быть удобно пользоваться. Так, на этапе розжига необходим свободный доступ к поленьям. Ограждения по периметру площадки и небольшой уклон ее поверхности к центру не позволят дровам и углям рассыпаться. Зольный ящик под колосниковой решеткой облегчит процесс уборки.

При соответствующем уходе срок службы камина сопоставим со сроком службы здания. Главное — соблюдать правила эксплуатации. Помните, что категорически нельзя разжигать камин при помощи бензина и заливать дрова водой».

Фундамент

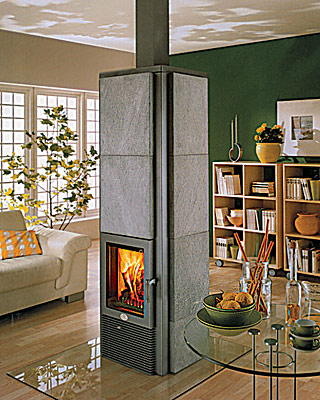

Камин с закрытой топкой SKAN 46 от SKAN (Дания) может быть установлен как в центре помещения, так и у стены Итак, с местом расположения будущего камина мы определились. Теперь настала пора подумать о том, на чем он будет стоять. Очень многие современные модели сравнительно легки, порядка 250-300 кг, и не оказывают существенной нагрузки на пол. Но если камин являет собой внушительное сооружение массой более полутонны, для него потребуется собственный фундамент. Как правило, он имеет тот же тип, что и фундамент самого здания, и может быть изготовлен из водостойкого кирпича-железняка, бутового камня или бетона (связывать основания камина и дома нельзя, так как они несут разную нагрузку и, соответственно, дадут различную усадку). Для защиты от почвенной влаги под фундаментом прокладывают слой горизонтальной гидроизоляции.

Если же камин должен быть смонтирован на втором или третьем этаже, то его можно установить, например, на двутавровых балках, которые заделывают в капитальные стены не менее чем на полтора кирпича. Но такого усиления потребуют опять же только тяжелые камины. Легкую конструкцию (а для верхних уровней здания чаще всего выбирают именно такие) располагают прямо на полу, предварительно усилив лаги.

Конструкция

А теперь рассмотрим подробнее «анатомию» этого отопительного устройства. Каждый камин имеет топочную камеру, дымосборник и дымоход, выводящий из помещения продукты сгорания. Топка островного камина может быть закрытой и открытой. В первом случае огонь горит в герметичной камере, окруженный со всех сторон защитными экранами. Во втором — это просто основание из негорючего материала с топочной площадкой, над которой нависает колпак дымосборника.

Выбирая модель камина, многие отдают предпочтение открытой вариации, ведь именно она позволяет без помех любоваться языками пламени. Такие камины, похожие на костры, горящие посреди жилого пространства, бывают исключительно красивы. Но вот ценность их как отопительных приборов, увы, невелика. Открытые «всем четырем ветрам», они забирают из помещения очень много кислорода, необходимого для горения. В результате продукты сгорания, которые поступают в дымоход, в значительной мере разбавляются холодным воздухом, что снижает температуру отходящих газов. Другими словами, большая часть тепла вместе с дымом в буквальном смысле слова улетает в трубу. КПД открытого камина в редких случаях превышает 15%. Для сравнения: КПД хорошей закрытой топки колеблется в пределах 65-75%, а иногда может доходить и до 87% (этот высочайший на данный момент показатель достигнут датской компанией SСAN). Кроме того, при открытой топке возникают свои требования к конструкции дымохода. Поскольку, как уже говорилось выше, воздуха для горения потребуется много, сечение дымохода должно быть несколько больше, чем при закрытой топке.

Необходимо помнить и о том, что открытый огонь, горящий в комнате, является источником опасности и требует постоянного внимания.Неудивительно, что куда большей популярностью пользуются закрытые камины, стенки топочной камеры которых выполнены из чугуна или огнеупорного кирпича. А чтобы сохранить основную изюминку камина - возможность любоваться языками пламени, одна, две или три стены топки заменяют экранами из огнестойкого кварцевого стекла, способного выдержать нагрев до 750^oС. Как правило, топочные камеры закрытых каминов снабжают дверцей, служащей для удобства подбрасывания дров. Закрытые камины можно считать вполне полноценными отопительными приборами. Правда, с одной оговоркой — они греют лишь тогда, когда горит огонь. Аккумулировать тепло камину не под силу. Еще одно преимущество закрытой топки в том, что она куда безопаснее в эксплуатации, чем открытая. Запертый в «четырех стенах» огонь можно даже оставлять без присмотра, будучи уверенным, что отлетевший уголек не натворит бед.

Впрочем, есть у закрытой камеры и недостатки. Основной заключается в том, что стекло топки со временем покрывается сажей. Но с данной проблемой легко справиться при помощи раствора каустической соды или скипидара. А чтобы мыть стекло приходилось как можно реже, многие производители снабжают верхнюю часть дверцы щелью, через которую внутрь камеры поступает поток воздуха, отклоняющий пламя от экрана. Существует и другой вариант: защитный экран состоит из двух стекол, собранных по принципу стеклопакета. Воздух сначала движется между ними снизу вверх, а потом, как и в обычной топке, опускается «завесой». При этом внутреннее стекло нагревается до более высоких температур, чем внешнее, и происходит реакция пиролиза — прямого окисления углерода. Сажа выгорает, и стекло очищается само собой. Говоря о конструкции дымохода, следует упомянуть, что здесь, в отличие от открытых каминов, необходима повышенная стойкость к высоким температурам.

Под и над

Так называемый под — нижняя часть камина, где расположена топочная камера, может быть изготовлен из металла, керамики или камня. Топочную площадку чаще всего выкладывают шамотным кирпичом, литыми панелями из шамотной глины или же просто накрывают листом чугуна. Сверху ставят колосниковую решетку, на которую кладут дрова. Под решеткой находится зольниковая камера, служащая, как явствует из названия, для сбора золы и углей. Но помимо основной своей задачи она может выполнять и еще одну, очень важную функцию — обеспечивать дополнительный приток воздуха к топливу. По этой же причине топочная площадка должна возвышаться над уровнем пола максимум на 600 мм. Чем она ниже, тем больше к ней будет подходить холодного воздуха и тем лучше будет «питание» огня.

Дмитрий Шустров, руководитель
компании «КАМИНЫ И ДЫМОХОДЫ»:

"В идеале труба дымохода должна идти строго вертикально. Но в отдельных случаях, когда, например, в доме уже имеется дымоотводящий канал, возможны отклонения до 30^o. Самый большой угол 45^o. допустим только для закрытых топок с горизонтальным открыванием дверцы.

Замечу, что, на мой взгляд, наиболее функциональное решение дымохода, и в особенности при его наклонной трассе, — трубы из нержавеющей стали. Они гораздо легче керамических и выигрывают в сравнении с ними по простоте монтажа. Кроме того, запас их прочности значительно превышает необходимые для камина показатели, поскольку изначально эти изделия были предназначены для котельного оборудования (керамические трубы нельзя использовать в котельной — в выхлопах может содержаться едва ли не вся Таблица Менделеева, и долго такая труба не прослужит)».

В целях безопасности нижняя часть камина должна быть окружена так называемой предтопочной площадкой шириной не менее 800 мм, сделанной из металла, керамики, натурального камня или закаленного стекла. Еще одна важнейшая деталь, без которой не обходится ни один камин, - купол дымосборника. Его задача - аккумулировать и направлять продукты сгорания в дымоход. Устройство располагают непосредственно над топочной площадкой на расстоянии не менее 400 мм от ее поверхности. Возможны два варианта установки - либо с опорой на топку, либо с креплением на потолке при помощи анкерных болтов или системы тросов. Обычно дымосборник выполняется из чугуна, стали или нержавейки и может быть как одно-, так и двухслойным. В последнем случае труба и ее внешняя оболочка разделены воздушной прослойкой шириной порядка 2-3 см. Наружная поверхность конструкции нагревается значительно меньше внутренней и имеет температуру около 80^oС. Конечно, облокачиваться на такой дымосборник все равно не стоит, однако риск получить при этом ожог существенно снижается.

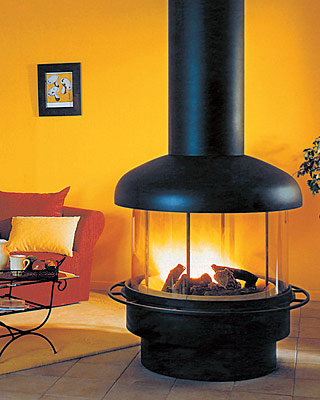

Поскольку эксплуатировать открытый камин не всегда безопасно, в некоторых моделях, в частности в Stratus от CHEMINЕES PHILIPPE (Франция), предусмотрен подвижный вытяжной колпак: его можно поднять или опустить, оставив лишь минимальный зазор для притока воздуха. Чтобы купол двигался плавно и фиксировался в любом нужном положении, вытяжку снабжают сложной системой блоков и противовесов.

Дымоход

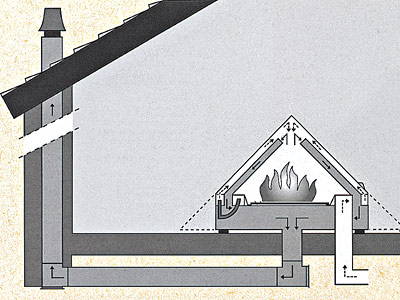

Схема установки островного каминаОсновное отличие островной вариации камина — в конструкции дымохода. Если прибор установлен под крышей и имеет закрытую топку, вес дымовой трубы может частично передаваться на дымосборник и далее на топку. В случае с открытым очагом трубу придется опирать на потолочное перекрытие. Но и в том, и в другом варианте она сообщается с вытяжным колпаком через прорезь в потолке.

Если же камин установлен на первом этаже (а чаще всего бывает именно так), в дело включается дымовая труба, пронизывающая все расположенные выше помещения. Ее потребуется крепить ко всем межэтажным перекрытиям.Очевидно, что конструкция дымохода напрямую зависит от несущей способности межэтажного перекрытия. Если этажи разделяют железобетонные плиты, на них можно установить старую добрую кирпичную трубу. Эта древнейшая конструкция и поныне не утратила своей популярности в силу присущей ей исключительной прочности и долговечности. Каминные дымоходы складывают из жароустойчивого красного кирпича (так называемого печного) марки не ниже М 200. В качестве связующего раствора используют смесь глины, песка и воды. К качеству кладки предъявляются строгие требования — стенки трубы должны быть гладкими, с толщиной швов не более 8 мм между рядами и не более 5 мм между кирпичами (широкие швы быстро разрушаются от высоких температур). На внутренних стенках недопустимы выступы и подтеки раствора — это будет препятствовать свободному прохождению воздуха. Штукатурить внутреннюю поверхность кирпичной трубы нельзя — под воздействием раскаленных газов покрытие очень скоро осыплется. Одним словом, для строительства кирпичного дымохода требуется мастер высочайшей квалификации, так что не стоит поручать кладку простым рабочим. Помните, каменщик и каминщик — разные профессии.

Виталий Устинов,
директор компании «СОЮЗ МАСТЕРОВ»:

«Выбирая камин, следует иметь в виду, что открытые модели — это, скорее, украшение интерьера. Обогреву помещения такое устройство практически не способствует. Возможно, грамотно спроектированный камин создаст некоторый отопительный эффект за счет нагрева вытяжного колпака, но все равно большая часть тепла вместе с комнатным воздухом уходит через широкую трубу дымохода.

Многие компании выпускают открытые камины с подвижными колпаками, которые могут опускаться над топочной площадкой, тем самым несколько увеличивая тягу. Но подобная конструкция довольно дорогая и, как показывает практика, малоэффективная. В любом случае, если вы хотите иметь дома именно отопительный прибор, а не предмет мебели, нужно выбирать модификацию только с закрытой топкой».

Но даже идеально сложенный кирпичный дымоход имеет свои недостатки. Прежде всего, у трубы квадратное или прямоугольное сечение. Следовательно, основная масса дыма будет двигаться по центру, в углах же он образует завихрения и создаст дополнительное сопротивление. Кроме того, там начнет собираться копоть, счистить которую очень нелегко. Чтобы решить проблему, при монтаже камина внутрь шахты можно поместить трубу из нержавеющей стали, придав дымоходу идеальное для прохождения дыма круглое сечение. Требования к герметичности кладки при этом несколько снижаются - монтаж такой шахты по силам обычному каменщику. Остается еще одна проблема: весьма значительная масса готовой конструкции. Метр кирпичной трубы с внутренним сечением 260г 260мм весит порядка 350кг. Если перекрытия не рассчитаны на такую нагрузку, можно установить несколько "облегченный" вариант дымохода - из огнеупорной керамики. Его, как из кубиков, складывают из блоков высотой около 300мм круглого или овального сечения. Для соединения служит цементно-песчаный раствор. Керамическая конструкция весит намного меньше кирпичной, кроме того, ее гораздо проще монтировать - некоторые производители снабжают торцы блоков замком для надежного и герметичного сцепления их друг с другом. Один блок высотой 300мм с внутренним сечением 250г 250мм весит 24кг, а значит, масса 1пог. м дымовой трубы с учетом раствора составляет около 73кг.

И наконец, в доме с деревянными перекрытиями рекомендуется использовать металлический дымоход, так называемый "сэндвич". Он представляет собой конструкцию, состоящую из двух вложенных друг в друга труб из нержавеющей стали круглого сечения. Зазор между ними (от 30 до 50мм) заполняют базальтовой теплоизоляцией. Металлические дымоходы обладают значительными преимуществами по сравнению со своими кирпичными собратьями. Они легче (1 пог. м трубы с внутренним диаметром 250г 250мм весит 12-15кг), стенки их очень гладкие и практически не препятствуют движению воздуха. К недостаткам следует отнести высокую стоимость и малую самонесущую способность. Это означает, что «сэндвичи» могут нуждаться в дополнительных опорах, а внешняя нагрузка на них нежелательна. Несмотря на наличие теплоизоляции, такие дымоходы требуют тех же противопожарных мер, что и кирпичные, и керамические трубы: они должны быть удалены на безопасное расстояние от горючих конструкций (380 мм минус толщина стенки «сэндвича») и изолированы от перекрытий.Очевидно, что место стыка дымоходного канала и трубы дымосборника должно быть абсолютно герметичным. Если дымоход керамический, то для этих целей используют двухкомпонентную известковую мастику, служащую для соединения камня и металла. Для подключения к металлическому дымоходу применяют высокотемпературную термостойкую мастику, предназначенную для металла.

Дизайн

Отдельно стоящие камины по внешнему виду отличаются от пристенных моделей. Традиционных порталов у них нет, ведь такой очаг будут обозревать со всех четырех сторон. Островные камины могут быть прямоугольными или круглыми, иметь закрытую топку или постамент, на котором горит огонь, и колпак дымоулавливателя. Основание может быть выполнено из камня или чугуна. В качестве облицовки, как правило, используют керамику или декоративный натуральный камень. Очертания пода порой поражают своим многообразием, и это вполне понятно, ведь место, где горит огонь, всегда становится центром внимания.

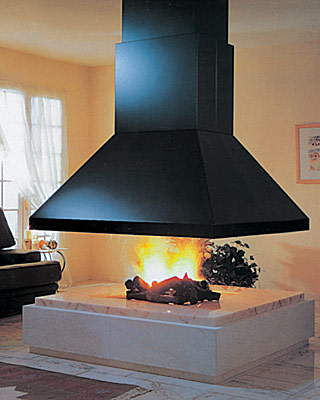

Пример конструкции островного каминаТакже весьма высоки требования, выдвигаемые к оформлению каминной вытяжки. Огромный колпак, висящий посреди гостиной, нуждается в некотором эстетическом обосновании, и потому дизайнеры уделяют этим изделиям особое внимание. Наружную поверхность чернят и окрашивают термостойкими красками, облицовывают керамикой или камнем (такие услуги предлагают, в частности, французский производитель PIROS и испанский ECLIPSON). Словом, делают все, чтобы вытяжка не уродовала, а, напротив, украшала собой помещение. Очень изысканно выглядят дымосборники из закаленного стекла, так любимые дизайнерами компании BOLEY (Голландия) — прозрачные, едва заметные глазу, они как будто растворяются в воздухе. Справедливости ради заметим, что едва ли подобный вариант можно назвать практичным — внутреннюю поверхность колпака нужно будет регулярно очищать от копоти, но красота стоит лишних хлопот.

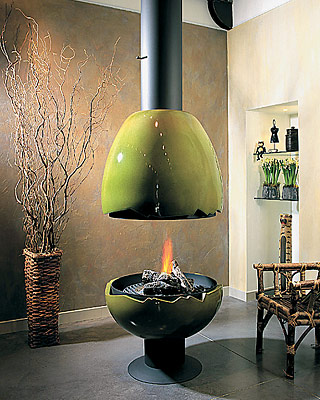

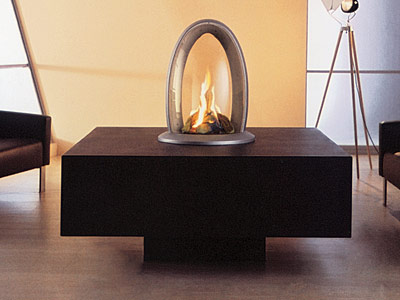

Конфигурации некоторых каминов создают оптический эффект полной оторванности от пола и стен, иллюзию парения в воздухе. Таков, например, удивительный очаг Roulet от FUGAR — этакое всевидящее око, которое может быть подвешено к потолку и таинственно мерцать посреди комнаты. А в линейке продукции PIROS имеется модель, напоминающая расколотое надвое керамическое яйцо. Чрезвычайно интересны камины, выполненные в стиле ар-деко — художественного направления, появившегося на стыке хай-тека и модерна. Яркий пример тому — изделия французской фирмы ARKIANE. Этой компании принадлежит, в частности, уникальная модель Kephren, прообразом для создания которой послужила пирамида Хефрена, стоящая в Египте рядом со знаменитым Сфинксом. Помимо весьма необычной формы камин удивляет еще и кажущимся отсутствием дымохода (конечно, он существует, просто чрезвычайно искусно спрятан).

Спрос и предложение

Времена, когда камины были предметом роскоши, канули в лету - сейчас они вполне доступны самым широким слоям населения. Так, модель Ronda от FERLUX (Испания) стоит порядка 2150. Приблизительно в том же ценовом диапазоне (2000-2500) находятся изделия от компании CONTYRA (Швеция) и MAX BLANK (Германия). Заметим, что их отличает такая немаловажная особенность, как возможность установки островной модели с опорой дымохода на камин. Цены на продукцию французской фирмы SUPRA, испанской MONTEGRAPPA и итальянской PALAZETTI варьируются в среднем от2000 до 3500. Отдельно стоящий камин от SKAN (Дания) или CHEMINEES PHILIPPE (Франция) обойдется в сумму от 2500 до 10 000. И, наконец, выполняемые на заказ работы «каминных авангардистов», к которым можно отнести голландскую компанию BOLEY и французские BORDELET, ARKIANE и FOCUS, могут стоить десятки тысяч евро.

Но следует иметь в виду, что расходами на покупку камина дело не ограничивается. На плечи заказчика лягут затраты по монтажу и подсоединению прибора к уже существующей трубе дымохода. Как правило, фирмы не устанавливают расценки на данные работы в процентном отношении к цене изделия. Даже самый простой камин бывает очень трудно подключить, и наоборот, сложные с технической точки зрения модели иногда не создают трудностей при установке. Конечная сумма складывается из двух показателей - стоимости материалов, необходимых для монтажа, и стоимости работ. В общих чертах можно сказать, что установка камина и подсоединение его к дымоходу обойдутся заказчику в 1000-1500. Стоимость возведения дымохода определяется отдельно в каждом конкретном случае.

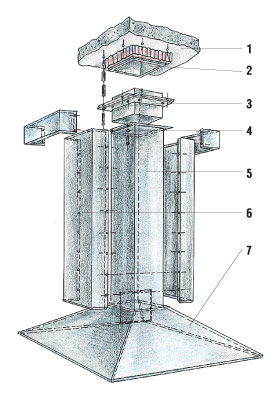

Cхема металлического дымосборника отдельно стоящего камина

1 - плита перекрытия;
2, 5 - дымоходная труба;
3 - переходник;
4, 6 - защитный кожух;
7 — колпак дымосборника

• Источник: Журнал «Идеи вашего дома»№3

Материал подготовила

Юлия Лешкевич
