"Электронезависимые" системы отопления

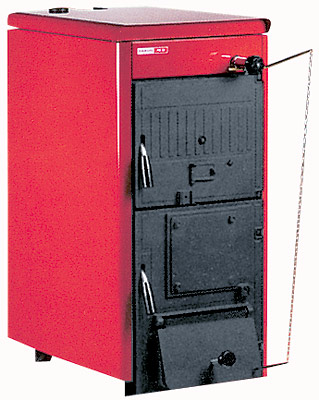

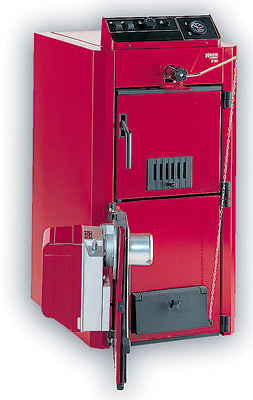

Электронезависимые системы отопленияУниверсальные котлы серии Р30 от ROCA позволяют быстро перейти с твердого топлива на газ или соляркуЭлектронезависимые системы отопленияАрхитектор А.Грасе Фото К.МанькоЭлектронезависимые системы отопления PROTERM Внешний вид котла Proterm TLOЭлектронезависимые системы отопленияАОГВ от "ГАЗОАППАРАТ"

Электронезависимые системы отопления

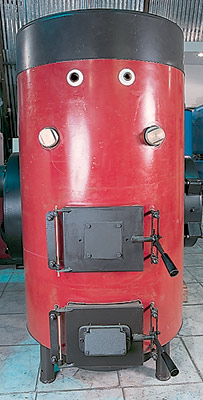

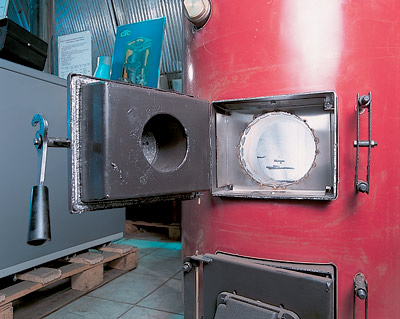

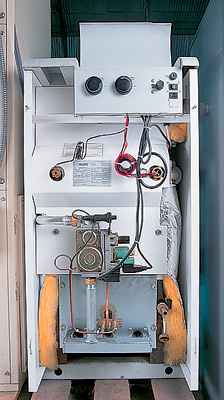

Электронезависимые системы отопленияУниверсальный котел "Зиосаб-45" от "ЗИОСАБ"Электронезависимые системы отопленияКотел "Дон" от "КОНОРД"Электронезависимые системы отопленияАппаратура управления и контроля прячется под лицевой панелью (Proterm TLO)Электронезависимые системы отопленияКотел КЧМ-5 P от "КИРОВСКОГО ЗАВОДА"Электронезависимые системы отопленияОткрытая схема отопления жилого дома с естественной циркуляцией теплоносителя. Двухтрубная разводка: 1 - котел;

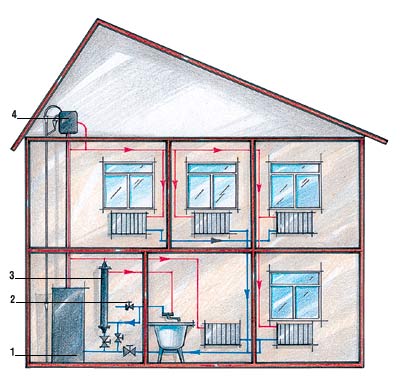

2 - холодная вода;
3 - водонагреватель;

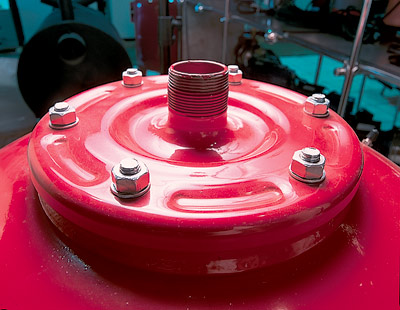

4 - открытый расширительный бакЭлектронезависимые системы отопленияМембранныебаки для закрытых систем с естественной циркуляцией теплоносителя можно подобрать на любой необходимыйобъемЭлектронезависимые системы отопленияУстановить мембранный расширительный бак можно в любой точке системы, например на обратном стояке недалекоот котлаЭлектронезависимые системы отопленияСхема системы управления и контроля, используемая в котлах Proterm TLO:

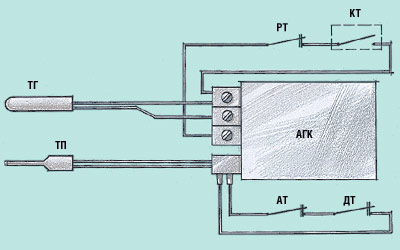

АГК - автоматический газовый клапан;
ТП - термопара, устанавливаемая на запальной горелке;
ТГ - термогенератор;
АТ - аварийный датчик контроля температуры теплоносителя;
ДТ - датчик контроля тяги;
РТ - рабочий термостат;
КТ - комнатный термостатЭлектронезависимые системы отопленияСхема присоединения котла к открытой системе отопления с естественной циркуляцией теплоносителя:
1 - котел;
2 - подающий стояк;
3 - переливная труба;
4 - расширительный бак;
5 - воронка;
6 - "горячая" магистраль;
7 - трубопровод подключения отопительного прибора;
8 - отопительный прибор;
9 - обратная ("холодная") магистраль;
10 - вентиль подпитки системы водой;
11 - вентиль слива теплоносителяЭлектронезависимые системы отопленияМассив-ный чугунный котел серии V22 от VIADRUSЭлектронезависимые системы отопленияАвтоматический электро- независимый газовый клапан VS820 от HONEYWELL для бытовых отопительных котлов большой мощностиЭлектронезависимые системы отопленияКотел для всех видов твердого топлива Dacon FB

Как выяснилось, перебои в электроснабжении происходят не только в России, но и в Америке, и в Канаде. Просто в России они случаются чаще- тут тебе и веерные отключения, и просто накладки в работе изношенных систем. Как при постоянно возникающих перебоях доверить управление системой отопления устройствам, использующим для своей работы электроэнергию? Одним из выходов в такой ситуации считается использование систем отопления с естественной циркуляцией теплоносителя и соответствующим котлом.

Существующие системы отопления можно разделить на две большие группы: системы с естественной (ЕЦ) и с принудительной циркуляцией (ПЦ) теплоносителя (это может быть как вода, так и антифриз). Первые (ЕЦ) проще вторых (ПЦ), в которых жидкость направляется по системе циркуляционным насосом и которые при отсутствии напряжения перестают поставлять тепло. Всистеме ЕЦ теплоноситель движется по трубам благодаря силе, возникающей за счет разности плотности в подающей и обратной трубах. Теплоноситель в котле нагревается, плотность его уменьшается, в результате чего он и начинает двигаться вверх по подающему стояку. Затем горячая жидкость растекается по горизонтальным трубопроводам, отходящим от стояка, и по нисходящим трубам (двигаясь сверху вниз) поступает в отопительные приборы. Здесь она охлаждается, отдавая тепло воздуху комнаты. Плотность теплоносителя при этом увеличивается- он "тяжелеет" и возвращается в котел по обратному трубопроводу, "вытесняя" из него новую порцию нагретой жидкости. То есть циркуляция происходит без помощи электроприборов- естественным образом, за счет сил гравитации. Отсутствие электроприборов, а следовательно, и необходимости в электроэнергии для их питания (электронезависимость) как раз и является основным достоинством системы.

Особенности системы с естественной циркуляцией

Ясно, что развиваемый системой ЕЦ гравитационный напор невелик (не так уж велика разница в плотности "горячего" и "холодного" теплоносителя). Поэтому гидравлическое сопротивление труб, по которым теплоноситель движется, должно быть минимальным, а разница высот столбов горячей и остывшей жидкости- как можно большей. Отсюда и возникают три основных требования к обустройству систем ЕЦ:

1. Котел должен находиться как можно ниже радиаторов отопления (так называемый центр тепловой тяжести котла необходимо расположить ниже центра тяжести любого из радиаторов не менее чем на 300мм).
2. Подающий стояк надо делать как можно более горячим, а обратный- как можно более холодным (поэтому первый теплоизолируют, а второй оставляют открытым).
3. Монтировать систему необходимо с применением труб большого диаметра и минимальным количеством поворотов, соединительных и фасонных элементов. Самый большой диаметр должен быть у подающего стояка, по которому нагретый теплоноситель поднимается от котла вверх. Специалисты рассчитывают диаметр подающего стояка по специальной формуле, однако из практики известно, что при площади жилища от 50 до 100м2 диаметр трубы стояка должен быть не менее 40мм, а при обогреваемой площади от 100 до 300м2- не менее 52мм. Диаметр горизонтальных труб, распределяющих теплоноситель, должен быть равен диаметру стояка и постепенно уменьшаться по мере разбора теплоносителя по нисходящим трубам, если таковых несколько. Для обеспечения "самотека" теплоносителя и удаления воздуха, попавшего в трубы, горизонтальные участки должны иметь уклон от 0,005 до 0,01 (каждый производитель котлов рекомендует свое значение этой величины). Именно такая идея разводки является наиболее распространенной для систем ЕЦ, применяемых в малоэтажных зданиях.

Естественно, применение труб большого диаметра несколько удорожает систему отопления. Кроме того, большой диаметр затрудняет, а в некоторых случаях (в зависимости от конструкции и толщины стен дома) практически исключает возможность скрытого монтажа труб (что изначально не заложено в проект и не реализовано во время строительства, потом выполнить бывает просто невозможно). Отказаться от скрытой проводки заставляет еще и то, что каждый лишний поворот трубы увеличивает гидравлическое сопротивление системы, затрудняя ее работу. Врезультате монтаж систем ЕЦ ведется, как правило, открытым способом, поэтому необходимо обратить особое внимание на аккуратность выполнения работ. Кплюсам же такой разводки относится то, что она может быть выполнена уже после отделки помещений.

Материал труб. Общепринято использовать в системах с естественной циркуляцией только сталь. Да, этот вариант наиболее дешев, но вот только не особенно эстетичен. Опытные монтажники предлагают компромиссный вариант: главный стояк и разводящие горизонтальные магистрали выполнить из стальной трубы (именно здесь температура носителя максимальна), а нисходящие трубы изготовить из полипропилена на диффузионной сварке. Полипропиленовые трубы весьма существенно улучшат дизайн помещений. Стальные же стояки в угоду эстетичности можно спрятать в декоративный съемный короб (кожух). Изредка для монтажа используются медные трубы- этот вариант, безусловно, красив, но дорог (1 пог. м- от $1,7 при 15мм до $8,5 при 40мм).

Особенности схем разводки. Разводка теплоносителя по радиаторам может быть однотрубной или двухтрубной. Впервом случае теплоноситель переходит последовательно от одного радиатора к другому. Основной плюс- дешевизна системы, обусловленная низкими затратами на трубы и монтаж. Минусов сразу несколько. Начать с того, что последний радиатор в цепочке оказывается холоднее первого (теплоноситель остывает). Управлять системой трудно- нельзя перекрыть доступ горячей жидкости ни в один из радиаторов, поскольку при этом перекроется доступ и во все остальные. Избавиться от этого недостатка помогает врезка перед регулировочным вентилем так называемого байпаса- участка трубы, предназначенного для перепуска теплоносителя через перекрытый радиатор. Но тут нужны специально для этих целей предназначенная арматура (применение которой увеличит стоимость системы) и правильно рассчитанный диаметр байпаса.

При двухтрубной разводке теплоноситель поступает к каждому отопительному прибору по "персональной" трубе, отходящей от горизонтальной магистрали, и по такой же "персональной" трубе уходит в обратный стояк. Естественно, такая схема дороже однотрубной. Однако более высокие затраты оправдаются возможностью управления теплом в каждом из радиаторов. Именно с точки зрения комфортности температурного режима двухтрубная разводка предпочтительнее.

В системе ЕЦ обычно используются открытые расширительные баки. Но, как показала практика, ничто не мешает применять и закрытые мембранные баки, превращая систему из открытой (с ее недостатками) в закрытую (с ее достоинствами, о которых мы писали ранее). Однако использовать при этом необходимо только котлы, рассчитанные на работу с избыточным давлением (указывается в техническом паспорте), которое возникнет в баке, когда теплоноситель выплеснет в него свой увеличившийся при нагревании объем. Необходимый объем мембранного бака для систем ЕЦ рассчитывается по специальной формуле, которую мы принципиально не приводим, поскольку твердо убеждены, что заниматься строительством такой системы должны только специалисты. Последствия самодеятельности тут могут оказаться весьма печальными.

Как подобрать мощность котла

Точный расчет- дело весьма непростое, и правильно выполнить его могут только специалисты. Для ориентировочного определения необходимой мощности пользуются упрощенной формулой: при высоте потолков до 3 м и хорошей теплоизоляции здания на каждые 10м2 общей площади требуется примерно 1 кВт мощности котла. Если планируется создание горячего водоснабжения, то к полученному результату надо прибавить 20-50%. Специалисты советуют увеличить последние цифры еще на 15-20%- запас на уменьшение фактической мощности котла при падении давления газа в сети.

Процесс получения горячей воды можно организовать двумя способами. Первый- использовать проточный или накопительный водонагреватель (подробнее об этих устройствах мы писали в N 5 журнала за 2003 г.), отводя в него часть теплоносителя от подающего стояка системы отопления. Существенным плюсом такого варианта является то, что емкость водонагревателя можно подобрать на любое необходимое количество горячей воды. Второй способ- использовать так называемый двухконтурный котел. Это котел, в котором есть два теплообменника- один для контура отопления, второй для контура горячего водоснабжения. Стоит такое устройство чуть дороже, зато со схемой распределения теплоносителя голову ломать не надо- все продумал производитель. Минусом является то, что, как правило, в этом случае возникает некоторое ограничение по объему и расходу горячей воды, обусловленное конструкцией теплообменника.

Приборы отопления

Применяемые в системе ЕЦ радиаторы так же, как и вся система, должны иметь большое проходное сечение и как можно меньшее гидравлическое сопротивление. Этим критериям в наибольшей степени соответствуют чугунные и трубчатые стальные радиаторы. Алюминиевые и биметаллические приборы подойдут не всегда. Панельные стальные радиаторы даже с соответствующим проходным сечением могут использоваться только в закрытых системах, поскольку из-за насыщения теплоносителя кислородом срок их жизни в открытых системах оказывается слишком коротким.

Теплообменники

Существуют котлы стальные и чугунные. Стальные котлы, помимо того, что значительно легче, еще и заметно дешевле, но отличаются более коротким сроком службы (как правило, порядка 20-30 лет). Особую опасность для них представляет так называемая низкотемпературная коррозия- выпадение конденсата продуктов сгорания, имеющих кислотную реакцию, на наружной поверхности теплообменника. Этот "кислотный" конденсат и съедает постепенно стенки. Причина его появления- поступление в котел (из обратной трубы системы отопления) теплоносителя, имеющего температуру ниже той, на которую котел рассчитан. Чугунные котлы массивны, тяжелы и более дороги, да еще чувствительны к резкому перепаду температур (термическим ударам), но зато почти не корродируют- срок их службы составляет более 50 лет. Медные теплообменники в котлах для систем ЕЦ не применяются из-за опасности прогорания при малой скорости движения теплоносителя.

Теперь о размерах (емкости) теплообменника. Вбольшинстве литературных источников утверждается, что котел с теплообменником небольшого объема и веса безопаснее- при повреждении рубашки меньше мощность возможного взрыва, но главное- система отопления с таким котлом быстрее реагирует на команды автоматики. Помимо этого, в теплообменниках малой емкости теплоноситель при нагревании продвигается быстрее, что препятствует образованию накипи на стенках, но зато он может закипеть. Теплообменник большой емкости увеличивает теплоинерционность котла и, соответственно, время его остывания. Это особенно важно для твердотопливных котлов, где нельзя организовать автоматическую загрузку топлива (чем больше объем теплообменника, тем больше время между загрузками). Зато на команды автоматики такой котел реагирует крайне медленно.

В общем, для котлов на газе предпочтительное решение- небольшой теплообменник, на твердом топливе- наоборот. И лучше, если объем будет не большим и не маленьким, а средним- 30-60 л.

Котлы на сжиженном газе. Для создания системы отопления на этом виде топлива придется приобретать специальные емкости для хранения больших запасов сжиженного газа (пару резервуаров по 5 м3) и "закапывать" их в землю. Вот только стоит ли? Служб, которые бы привозили сжиженный газ прямо на участок и заливали его в приобретенные емкости, у нас пока нет (за редким исключением; например, такой опыт есть в Звенигородском районе Московской области). Большого навыка использования котлов на сжиженном газе - тоже. Да и обходится такое отопление на сегодняшний день ненамного дешевле отопления на жидком топливе, зато хлопот с ним... В общем, со сжиженным газом стоит повременить.

Виды топлива и отопительных котлов, его использующих

Как известно, котлы могут работать на различных видах топлива: природном газе, сжиженном газе, жидком и твердом топливе, наконец, электроэнергии. Электронезависимых котлов, работающих на жидком топливе, в продаже нет, поскольку насосы, питающие топливные форсунки, без электричества обойтись не могут как и электрокотлы.

Котлы на природном газе. Они сегодня, пожалуй, наиболее популярны,- если рядом с домом проходит газовая магистраль, лучшего варианта отопления, пожалуй, и не придумать. Кпреимуществам газовых котлов следует отнести простоту эксплуатации (не надо следить, достаточно ли топлива, и хранить его запас), дешевизну топлива и высокий КПД отопительных агрегатов. Кнедостаткам- то, что помещение должно обязательно хорошо проветриваться (и, значит, придется решать вопрос вентиляции), а для пуска в эксплуатацию необходимо получить разрешение соответствующей газовой службы (что на практике оказывается непростым делом). Кроме того, обязательна надежная автоматика системы безопасности котла, которая должна выключать установку при каких-либо сбоях в работе. Именно на этот пункт следует обратить особое внимание при выборе котла.

Электронезависимые газовые котлы для систем ЕЦ являются наиболее простыми- это установки с так называемой камерой открытого типа, использующие для горения воздух из помещения, в котором они установлены, и отводящие продукты сгорания через дымоход с естественной тягой. Вних используются атмосферные горелки, подающие в топку котла газ за счет избыточного давления в магистрали. Как утверждают специалисты, такие горелки имеют несколько неоспоримых преимуществ. Во-первых, цена на котлы с атмосферной газовой горелкой примерно на 35-50% ниже, чем на котлы с дутьевой горелкой. Во-вторых, работают эти горелки мягко, почти бесшумно. В-третьих, при падении давления газа в магистрали (например, зимой давление может снижаться до 80-100мм водяного столба* и даже существеннее) факел на атмосферной горелке укорачивается (пламя "садится" на горелку, что, конечно, для нее вредно), но совсем не тухнет (разве что при очень сильном падении давления или при полном прекращении подачи газа). И, в-четвертых, атмосферные горелки компактны, что позволяет устанавливать их внутри котла, а не "навешивать" с наружной стороны, что гораздо менее эстетично (особенно если котел стоит не в специальном помещении, а на кухне).

Кстати, не так давно в продаже появились котлы с атмосферными горелками, стабильно работающие при понижении давления в газовой магистрали в 2-3 раза (то есть допускающей падение давления газа до 5-6 мбар). Обойдутся они несколько дороже, чем обычные, но, если есть финансовая возможность, лучше выбрать именно их.

И еще два важных момента. Запустить котел в работу после остановки, вызванной прекращением подачи газа, можно только вручную. Аэто значит, что, если вы надолго уехали из дома зимой, за котлом должен кто-то присматривать. Иначе вы рискуете "разморозить" систему.

При выборе импортного газового котла надо обращать особое внимание на его адаптированность к российским условиям эксплуатации. Нормативное и реальное давление газа в нашей сети отличается от европейского. Большинство приборов зарубежных производителей проходят испытания при номинальном давлении газа 180-200мм водного столба (18-20 мбар), а в России номинальное давление газа- 130мм водного столба (а реальное порой и вдвое меньше). Врезультате неадаптированный импортный газовый котел в наших условиях не может выдавать необходимую мощность. Поэтому при покупке котла обязательно спрашивайте, на какое номинальное давление газа рассчитана выбранная модель (а еще лучше- проверьте полученные сведения по техпаспорту прибора).

Где расположить газовый котел

Газовые котлы с атмосферными горелками по месту своего расположения подразделяются на напольные и настенные. Электронезависимые котлы для систем ЕЦ выпускаются только в напольном варианте. Впродаже можно найти модели мощностью 11-70 кВт, что позволяет подобрать отопительный агрегат для дома даже очень большого размера. Но если котел небольшой мощности несложно установить, например, на кухне, то устройству большой мощности, возможно, придется выделить отдельную комнату (котельную), как говорится, "со всеми удобствами" и даже с отдельным выходом на улицу. И предоставить ему эту комнату надо уже хотя бы потому, что для нормальной работы котлу необходимо обеспечить естественный приток воздуха в большом объеме. Причем желательно чистого (без бытовой, строительной и прочей домашней пыли) и свежего (не обогащенного углекислым газом и парами воды). И значит, брать его надо непосредственно с улицы, для чего пробивать в наружной стене отверстие, через которое воздух и будет притекать.

Согласитесь, иметь такое отверстие в стене кухни совсем нехорошо- зимой будешь замерзать. Кроме того, под потолком помещения, в котором установлен котел, необходимо иметь еще одно отверстие для естественной вентиляции на случай утечки газа (тут уж точно замерзнешь, прямо на родной кухне). Да еще требуется организовать для котла персональный канализационный стояк (или приямок с трапом) для возможного слива теплоносителя, устроить специальное окно- своего рода "предохранительный клапан" на случай взрыва газа и т. д. и т. п. Вот и получается, что мощному котлу лучше "жить" в отдельной комнате, с отдельным входом. Аполагающуюся естественную вентиляцию можно организовать через решетки, вмонтированные в дверь. Утверждение, что мощному котлу необходимо отдельное помещение, относится не только к напольным газовым моделям, но и к котлам на любом виде топлива.

Газовые горелки

В отопительных котлах в основном используются атмосферные инжекционные газовые горелки, в которых воздух для горения засасывается (инжектируется) струей газа, и их взаимное смешение происходит внутри корпуса горелки. Эти устройства отличаются устойчивостью в работе и имеют широкий тепловой диапазон.

В отечественных котлах широко применяются такие газогорелочные устройства, как "Темп" ("СТАРОРУСПРИБОР"- всего выпускается 18 моделей); "Комфорт" ("Красный Гидропресс", г. Таганрог), награжденное в 2002 г. Почетным дипломом "100 лучших товаров России"; УГГ-20 "Пламя" и УГОП-П-22 "Универсал" ("КумАПП", г. Кумертау, Башкортостан); АГУ-11,6 и АГУ-17,4 ("Сигнал", г. Энгельс). Выбор горелок в импортных котлах значительно шире- производители используют как собственные разработки, так и горелки таких известных фирм, как FEROLLI, BECKET, RIELLO (Италия), POLIDORO (Германия), BRAY (Великобритания), CARLIN (США) и др.

Автоматика

Хотя регулированию энергонезависимая система ЕЦ поддается с трудом, большинство предлагаемых современных газовых котлов автоматикой снабжается. Что это за автоматика?

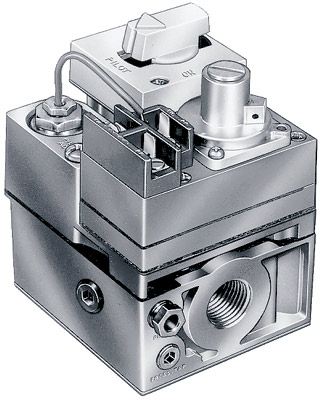

Начнем с розжига. Горящая лучинка уже не понадобится- запальная горелка стала зажигаться с помощью пьезоэлемента. Внаиболее простом случае одной рукой открываем клапан подачи газа, второй нажимаем на пьезозажигание. Уболее современных котлов обе функции переданы одной кнопке- нажал, и все заработало. Дальнейшее управление газовым клапаном котла осуществляется либо за счет напряжения, возникающего при нагреве термопары (например, в котлах АОГВ и АКГВ применена термопара "хромель-капель"- средний срок службы 3-5 лет, в зависимости от условий эксплуатации), постоянно находящейся в пламени запальной горелки котла, либо за счет нагрева дополнительного термогенератора (более мощный источник энергии, чем термопара) от пламени основной горелки (главным образом, в импортных котлах). И в том и в другом случае выработанное напряжение передается на катушку электромагнитного газового клапана.

Напряжение, выработанное термопарой, удерживает клапан в открытом состоянии, обеспечивая, таким образом, поступление газа на запальную и основную горелки. Управление осуществляется по принципу "открыл-закрыл". И как только напряжение исчезает (гаснет запальная горелка), клапан сразу прекращает подачу газа. Напряжение, выработанное термогенератором, позволяет регулировать подачу газа, увеличивая или уменьшая температуру теплоносителя.

В наиболее "продвинутых" котлах с термогенератором в схему управления включается еще и комнатный термостат (причем один, который может относиться на определенное расстояние от котла). Он дает команду "прикрыть" или "приоткрыть" клапан подачи газа, в зависимости от температуры в помещении.

Возможен и еще один способ регулировки- механический. На панели управления располагаются термометр и регулятор температуры теплоносителя на выходе из котла. Регулятор состоит из датчика температуры, узла "сильфон-термобаллон" и системы рычагов, связывающих его с регулирующим клапаном.

В систему управления котлом в обязательном порядке входит система безопасности, к которой принято относить:

  • датчик наличия пламени на запальной горелке (его роль играет уже упомянутая термопара);
  • устройство контроля безопасного удаления продуктов сгорания (состоит из датчика тяги и провода, соединяющего его с газовым клапаном);
  • устройство защиты системы отопления от перегрева и прекращения циркуляции воды (его функцию выполняет терморегулятор).

В котлах отечественного производства для управления используются в основном три серийно выпускаемые электронезависимые системы: РГУ ("СТАРОРУСПРИБОР", г. Старая Русса), "Арбат" ("МОЛОТ" г. Вятка, "КумАПП" и SELMI, г. Сумы, Украина) и САБК ("СЕРВИСГАЗ", г. Ульяновск).

Необходимо отметить, что, помимо отечественной автоматики, российские производители котлов стали все шире использовать импортную- в основном блоки автоматики фирмы HONEYWELL (США). По признанию самих производителей, надежность работы этих приборов значительно выше, чем отечественных, что и определяет выбор. По преимуществу автоматика фирмы HONEYWELL используется и в котлах иностранного производства. Предлагаемые блоки для электронезависимых котлов представляют собой электромеханические устройства и служат для подачи газа к запальнику и горелке, пьезорозжига, регулирования температуры воды и автоматического отключения подачи газа при погасании запальника, а также отсутствии тяги в дымоходе. Внекоторых моделях терморегулятор, контролирующий температуру теплоносителя, обеспечивает не только простое "включение-выключение" основной горелки, но и плавное автоматическое регулирование расхода газа в пределах от 20 до 100% ее мощности. Вобщем, все необходимое- "в одном флаконе".

Несмотря на то что на дворе XXI век и страна лидирует в вопросе экспорта газа, природный газ у нас самих есть далеко не во всех населенных пунктах. И если к вам его до сих пор не провели, можно решить проблему одним из двух способов- либо приобрести газовый котел, который может работать и на сжиженном газе, либо установить котел для твердого топлива или универсальный.

Наименование Мощность, кВт Расход газа,м3 Наличие водо-нагреватель-ного контура Габариты (ВШД),мм Масса, кг Цена, $
Котлы АОГВ и АКГВ "ЖУКОВСКОГО МАШИНОСТРОИТЕЛЬНОГО ЗАВОДА"
АОГВ-11,6-1/с автоматикой HONEYWELL 11,6 1,3 Нет 850310412 30 153/197
АКГВ-11,6-1/с автоматикой HONEYWELL 11,6 1,3 Есть 850310412 35 187/230
АОГВ-17,4-3/с автоматикой HONEYWELL 17,4 1,87- газ/ 1,3 кг- сж. газ Нет 1050420480 50 201/245
АКГВ-17,4-3 с автоматикой HONEYWELL 17,4 1,87 Есть 1050420480 57 307
АОГВ-23,2-1/с автоматикой HONEYWELL 23,2 2,55 Нет 1050420480 52 216/259
АКГВ-23,2-1/с автоматикой HONEYWELL 23,2 2,55 Есть 1050420480 60 261/331
АОГВ-29-1 29 3,18 Нет 1050420480 55 249
АКГВ-29-1 29 3,18 Есть 1050420480 63 317
КОВ-СГ-43 43 5,55 Нет 995455600 75 539
Котлы "Конорд-Дон" завода "КОНОРД"
"Конорд-12" КС-ГВ-12 12 1,5 Есть 450380790 60 173
"Конорд-12" КС-Г-12 12 1,5 Нет 450380790 60 139
"Дон-31,5/40/50 31,5/40/50 4/4/6 Есть 9707401430 240/260/280 428/434/500
Котлы "КИРОВСКОГО ЗАВОДА"
КЧМ-7 "Гном" (кол-во секций- 3/4/5) 16/32/48 1,8/3,5/5,3 Нет 1100460(634-776) 250/312/315 612/760/888
Котлы фирм MORA/PROTERM
Proterm 20/30/40/50 TLO Mora S 20/30/40/50 G 17/26/35/44,5 1,9/3/4/5,2 Нет 880510675 90/110/136/164 775/829/1010/1100
Котлы серии P lux Z фирмы DAKON (Чехия)
Dacon Р 18/22/26/50 lux Z 18/22/26/50 2,2/2,7/3,2/5,5 Нет 840(290-654)670 82/90/114/210 600/610/650/1000
Газовые котлы Galaxi от SLANT/FIN (США)
GG-75/100/150/200/300 mv 18/25/36/48/70 1,8/2,5/3,6/4,9/7 Нет 830620(340-680) 134/138/166/197/257 1278/1510/2252/2654/3184

Котлы на твердом топливе

Главное преимущество таких котлов заключается в общедоступности и невысокой цене твердого топлива- угля, дров или торфа. Немаловажным плюсом является также нетребовательность к качеству подаваемого в топку воздуха и полная электронезависимость, что позволяет использовать эти устройства еще во время строительства дома (большинству газовых и жидкотопливных котлов строительная пыль противопоказана). Минусы не менее существенны. Самый большой из них связан с небольшой теплотворной способностью твердого топлива и высокой скоростью его горения- уголь приходится подгружать каждые 2-3 часа, дрова и вовсе каждые 1-2 часа. Горит это топливо неравномерно, сгорать может не полностью, выделяя сажу, забивающую дымоходы. Золы при горении образуется много, и ее приходится периодически удалять. Управлять процессом горения твердого топлива сложно, поэтому о точном поддержании температуры в комнатах говорить просто не приходится. Зато все получается, что называется, "дешево и сердито". И это прекрасный вариант для случая, когда другого топлива под рукой просто нет. На сегодняшнем рынке выбор фирм и предлагаемый ими ассортимент ненамного шире, чем в случае электронезависимых газовых котлов. Но, тем не менее, можно легко найти котел как для небольшого домика (от 5 кВт), так и для внушительных размеров коттеджа (до 50 и даже до 75-100 кВт).

Применяемая в электронезависимых твердотопливных котлах система управления приятно удивит потребителя. Она автоматически поддерживает заданную температуру воды на выходе из котла. Делается это следующим образом. На выходе из котла установлен датчик, отслеживающий температуру теплоносителя. Этот датчик механически соединен с заслонкой поддувала котла. Вслучае если температура теплоносителя на выходе становится выше заданной, заслонка автоматически прикрывается и процесс горения замедляется. Когда температура на выходе понижается, заслонка автоматически приоткрывается. Немаловажно, что цена котлов, оснащенных таким устройством, незначительно выше цены обычных моделей.

Наименование Мощность, кВт Вид топлива Наличие водо-нагреватель-ного контура Габариты (ВШД),мм Масса, кг Цена, $
Котлы фирмы VIADRUS (Чехия)
U22C 2-10 секций 12-58 Уголь, кокс, дерево, газ, ж/т Нет 880520300-1060 195-494 653-1450
Котлы фирмы DACON (Чехия)
Dacon Dor 12/16/20/24/32
О. З. К.*-26/46/46/61 л
12/16/20/24/32 Бурый уголь, кокс, дерево, брикеты, каменный уголь Нет (920-1040)(424-526)(691-830) 158/166/200/ 215/24 452/459/ - /549/582
Dacon Dor 32D/45D
О. З. К.-63/115 л
28/45 Дрова Нет (1040-1045)(526-668)(830-864) 240/320 658/858
Dacon FB 20/26/32/36/42 / FB D
О. З. К.-22,5 л
20/22/28/32/42 Уголь, кокс, дерево, газ, ж/т Нет 1035500(840-1240) 210/245/280/ 315/350 752/896/1185/ 1267/1391
Котлы фирмы ROCA (Испания)
Roca Р30-4/5/6/7/8/9 15,3/19,3/23,3/ 27,3/32,6/37,2 Уголь, кокс, ерево, газ, ж/т Нет 917414(485-939) 163/196/228/ 262/292/326 815/1051/ 1195/1352/ 1544/1735
Котлы фирмы SIME (Италия)
FB 3/4/5/6/7/8
О. З. К.-17/25,5/34/42,5/51/59,5 л
16,3/20,9/25,6/ 30,2/34,9/39,5 Тв., ж/т Нет 1070470(540-1040) 175/210/245/ 280/315/350 890/990/ 1085/1190/ 1295/1400
Котлы "КИРОВСКОГО ЗАВОДА" (Россия)
КЧМ-5 Р (кол-во секций- 3/4/5/6/7/8) 21/30/40/ 50/60/70 Тв., газ, ж/т Нет 1100460(522-1222) 243/309/374/ 439/505/570 424/506/580/ 650/791/877
Котлы завода "КОНОРД" (Россия)
"Дон-16" КС-ТГВм-16 16 Тв., газ Есть 7005601180 190 256
"Дон-16" КС-Тм-16 16 Тв. Нет 7004701030 140 178
"Дон-16" КС-ТВм-16 16 Тв. Есть 7004701180 160 203
"Дон-16" КС-ТГм-16 16 Тв., газ Нет 7005601030 160 224
"Дон-16" КС-ГВм-16 16 Тв., газ Есть 7005601180 140 225
"Дон-20" КС-ТГВм-16/20 16/20 Тв., газ Есть 7005601180 190 363
"Дон-31,5" КС-ТВ-31,5 31,5 Тв. Есть 9706501430 270 387
"Дон-31,5" КС-ТГВ-31,5 31,5 Тв., газ Есть 9707401430 280 420
"Дон-40" КС-ТГВ-31,5/40 31,5/40 Тв., газ Есть 9707401430 285 438
Котлы компании "ЗИОСАБ" (Россия)
"Зиосаб-45" на твердом топливе/ на жидком и газообразном/ на электричестве 30
45
26 (9)
Тв., газ, ж/т, эл. Есть 1540720 260 880
*- О. З. К.- объем загрузочной камеры

Что предлагает рынок

Газовые котлы

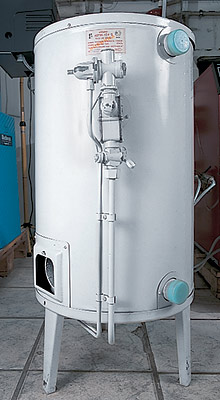

Начнем с газовых котлов АОГВ и АКГВ, выпускаемых "ЖУКОВСКИМ МАШИНОСТРОИТЕЛЬНЫМ ЗАВОДОМ"- ЖМЗ (Московская область). АОГВ предназначены только для отопления помещений, АКГВ решают еще и проблему горячего водоснабжения (есть дополнительный контур). Оба агрегата имеют цилиндрическую форму. Работать могут как в открытых, так и в закрытых системах отопления с рабочим давлением 1,2-1,5 атм. Кпреимуществам следует отнести простоту установки и обслуживания, долговечность и дешевизну.

Следует отметить, что в последнее время завод значительно расширил номенклатуру продукции- появились котлы АКГВ-17,4-3, на модели АОГВ и АКГВ-11,6-1, АОГВ и АКГВ-17,4-3 начали устанавливать блок автоматики фирмы HONEYWELL. Вкотлах АОГВ и АКГВ-29-1 и КОВ-СГ-43, кроме блока автоматики HONEYWELL, предуcмотрена возможность подключения комнатного термостата. КПД котлов, за счет изменения конструкции горелки (трубчатая с завихрителями) и теплообменника, в последнее время повышен с 82 до 88%.

Аналогичный перечень газовых котлов выпускает ростовский завод "ГАЗОАППАРАТ".

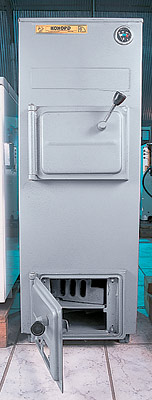

Котлы "Конорд-Дон" завода "КОНОРД", Ростов-на-Дону. Это компактные, простые в монтаже, удобные в обслуживании, экономичные одно- и двухконтурные стальные устройства. Топочная камера выполнена из стали толщиной 3-4мм. КПД- 82-90%. Двухконтурный котел оснащен медным змеевиком (рабочее давление- до 0,6 мПа). Рабочее давление в котле не более 0,12-0,25 мПа, в зависимости от мощности модели. Возможна работа на жидком топливе при установке жидкостной горелки.

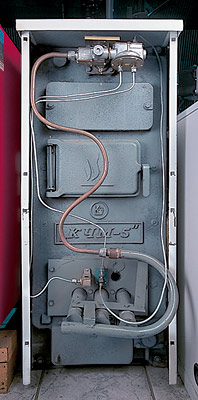

Котлы производства "КИРОВСКОГО ЗАВОДА", Калужская область. Завод выпускает два типа газовых агрегатов. Первый из них- компактный отопитель ОГВК "Май" со встроенным контуром ГВС и автоматикой HONEYWELL может использоваться в системах ЕЦ или ПЦ. Работает как на природном, так и на сжиженном газе. КПД- 92%. Электрический розжиг от двух элементов питания по 1,5 В.Чугунные секционные газовые котлы КЧМ-7 "Гном" тоже могут работать в системах ЕЦ и ПЦ. Вэнергонезависимом исполнении оснащаются инжекционными щелевыми низкопламенными горелками в комплекте с пневмоманометрической автоматикой "Арбат". КПД- 92%.

Теперь перейдем к устройствам иностранного производства.

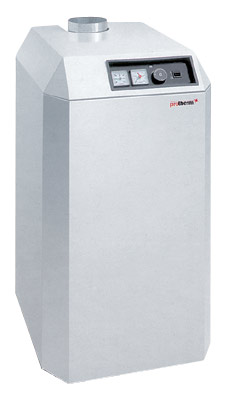

Котлы фирм PROTERM и MORA (Чехия-Словакия). Надо сказать, что изделия этих двух фирм настолько похожи, что, если бы не маркировка на передней панели, и не отличишь. Да и не мудрено- выпускаются они на одной производственной линии, поэтому и рассказывать о них следует вместе. На нашем рынке электронезависимые котлы этих компаний представлены сериями PROTERM TLO и MORA Classic SG. Это одноконтурные котлы с чугунным теплообменником. Оснащены горелкой из нержавеющей стали фирмы POLIDORO (Германия), обеспечивающей устойчивую работу котла при давлении газа до 45мм вод. ст. Автоматика управления- SIT NOVA (Италия). Вприборах используется двухступенчатый газовый вентиль с ручным переключением (100 и 70% тепловой мощности для межсезонья). Врежиме приготовления горячей воды (котел работает на нагрев бойлера) устройство автоматически включается на полную мощность.

Котлы серии P lux Z фирмы DAKON (Чехия). Стальные одноконтурные котлы с горелками фирмы BRAY (Великобритания) и автоматикой HONEYWELL. Отличительная особенность- встроенные экономайзеры (элементы, в которых теплоноситель перед подачей в котел подогревается уходящими из котла газами), что позволяет более полно использовать тепловую энергию продуктов сгорания (КПД- 92%).

Газовые котлы Galaxi GG mv фирмы Slant/Fin (США). Чугунные одноконтурные котлы комплектуются атмосферными горелками из нержавеющей стали, рассчитанными на рабочее давление подаваемого газа 120мм вод. ст., но продолжающими устойчиво работать и при меньшем давлении (до 50мм вод. ст.). Автоматика контроля и управления- от Honeywell. КПД- 78-84%. Неприхотливы и просты в обслуживании.

Кроме того, недавно на нашем рынке появились чугунные газовые котлы серии Novella- Avtonom от фирмы BERETTA (Италия). Вэлектронезависимом исполнении предлагаются 2 модели: Novella 24 (24 кВт- $936) и Novella 36 (36 кВт- $1056).

Твердотопливные котлы

Отечественные аппараты представлены в основном изделиями "КИРОВСКОГО ЗАВОДА"- котлами КЧМ-5 P. Работать они могут на каменном угле, брикетах твердого топлива и дровах в системах как ЕЦ, так и ПЦ. Основные детали и узлы выполнены из качественного серого чугуна и потому не поддаются коррозии. Особенностью конструкции являются водоохлаждаемая колосниковая решетка (не позволяет твердым фракциям спекаться и обеспечивает длительное горение топлива в течение не менее 8 ч) и двухходовой конвективный дымоход с развитой поверхностью, обеспечивающий КПД 80%. Рабочее давление- до 4 атм. Котел может быть переоборудован для работы как на газообразном, так и на жидком топливе.

Несколько моделей, работающих на твердом топливе, присутствуют среди стальных котлов "Конорд- Дон" завода "КОНОРД" (Ростов- на-Дону). Топочная камера выполнена из стали толщиной 5-6мм с чугунными колосниками. По сравнению с газовыми, в твердотопливных котлах усилена теплоизоляция (используется базальтовый картон). КПД- не менее 75-76%. Эти устройства также могут быть переоборудованы для работы на жидком и газообразном топливе.

Далее- о твердотопливных котлах иностранного производства.

Котлы серии FB фирмы SIME (Италия). Эти чугунные котлы могут работать на древесине и угле и использоваться как в открытых, так и в закрытых системах отопления с давлением не более 3 бар. Форма и размер камеры сгорания позволяют получить высокую производительность устройства и обеспечить сгорание топлива с минимальным количеством шлака. Также имеется специальное устройство для быстрой очистки колосниковой решетки. Существует возможность заказа специального комплекта оборудования с дизельной горелкой.

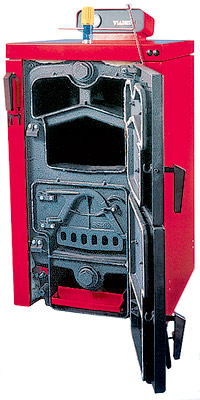

Котлы серии U22C фирмы VIADRUS (Чехия). Это чугунные секционные отопительные приборы, работающие на твердом топливе (уголь, кокс, дерево) и предназначенные для систем ЕЦ с максимальным избыточным давлением 0,4 МПа. Долговечны и просты в обслуживании. КПД на угле и коксе- 85%, на дровах- 80%. Возможен переход на газ и жидкое топливо после установки соответствующих горелок.

Котлы серии Dor фирмы DACON (Чехия). Многие твердотопливные котлы могут работать на буром и каменном угле, коксе, брикетах и дровах. Если же вы собираетесь использовать только дрова, стоит обратить внимание на специальные модификации, которые наилучшим образом приспособлены именно для них. Так фирма Dakon выпускает и котлы для всех видов твердого топлива Dacon Dor, и модели для сжигания древесины и древесных отходов- модификация Dor D. КПД 78-84% в модификации Dor обеспечивается за счет новой системы колосников и улучшения конструкции камеры сгорания. Кроме того, в этих котлах используется не только первичная подача воздуха через поддувало с заслонкой, но и вторичная- воздух для дожигания газообразных продуктов горения подается через отверстия в боковых панелях. Камера сгорания модификации Dor D (КПД- 75-82%) дополнена жаростойкими сегментами и шамотными досками, выступающими в качестве катализаторов и улучшающими процесс сжигания древесины- появляется возможность сжигать древесину с влажностью до 35%. При этом ничто не мешает использовать эти котлы и для других типов твердого топлива. Оно загружается сверху- котел имеет загрузочную воронку, объем которой намного превышает объем камеры сгорания.

Наименование Тип, размер Ед. изм. Кол-во Цена, Стоимость, Тип, размер Ед. изм. Кол-во Цена, Стоимость,
Котельная
Отопительный котел АОГВ c автоматикой HONEYWELL Котел газовый Proterm 20
23,2-1 шт. 1 259 259,00 TLO шт. 1 750 750,00
Расширительный бак Открыт. шт. 1 Включена в Р. М. 25 л шт. 1 22,00 22,00
Блок безопасности - - - - - 2,5 бар шт. 1 45 45,00
Фильтр грубой очистки 1,1/2'' шт. 1 6,91 6,91 1,1/2'' шт. 1 6,91 6,91
Кран шаровой 1,1/2'' шт. 3 7,14 21,42 1,1/2'' шт. 3 7,14 21,42
Трубы, фитинги обвязки - компл. 1 100 100,00 - компл. 1 100 100,00
Итого 378,33 945,33
Система отопления
Радиаторы Радиаторы чугунные МС140 Радиаторы алюминиевые Sahara
4 секции шт. 7 23,2 162,40 5 секций шт. 16 68,00 1088,00
5 секций шт. 7 29,0 203,00 1 секция шт. 1 108,00 108,00
7 секций шт. 2 40,6 81,20 14 секций шт. 1 189,00 189,00
10 секций шт. 1 58,0 58,00 - - - - -
14 секций шт. 1 81,2 81,20 - - - - -
Монтажный комплект - - - - - - шт. 18 8,00 144,00
Клапан ручной прямой 1/2'' шт. 18 4,81 86,58 1/2'' шт. 18 4,81 86,58
Клапан запорный прямой 1/2'' шт. 18 4,40 79,20 1/2'' шт. 18 4,40 79,20
Трубы Труба стальная ВГП ГОСТ 3262-75 Труба медная неотожженная
40 пог. м 15 2,10 31,50 42 пог. м 15 8,51 127,65
32 пог. м 16 1,80 28,80 35 пог. м 16 4,51 72,16
25 пог. м 18 1,40 25,20 28 пог. м 18 3,28 59,04
20 пог. м 60 1,00 60,00 22 пог. м 110 2,40 264,00
15 пог. м 40 0,80 32,00 18 пог. м 40 2,10 84,00
Фитинги для трубы - компл. 1 30,00 30,00 - компл. 1 50,00 50,00
Задвижка клиновая 3/4'' шт. 7 3,20 22,40 3/4'' шт. 7 3,20 22,40
Теплоизоляция - компл. 1 50,00 50,00 - компл. 1 50,00 50,00
Итого 1031,48 2424,03
Монтаж и наладка систем
Расходные материалы (Р. М.) - компл. 1 100 100,00 - компл. 1 100 100,00
Монтаж котельной - % 25 378,33 96,83 - % 25 945,33 236,33
Монтаж системы отопления - точка 18 70 1260,00 - точка 18 70 1260,00
Пусконаладка и сервисное годовое обслуживание 160,00 160,00
Транспорт 100 100
Итого 1716,83 1856,33
Общая стоимость, включая НДС и НПр 3292,42 5486,98

Универсальные котлы на три вида топлива

В нашем обзоре мы уже говорили о твердотопливных котлах, которые можно переоборудовать для работы на газовом топливе. Несколько реже встречаются котлы для сжигания твердого топлива, но с возможностью установки навесных горелок как для газа, так и для жидкого топлива. Эти устройства удобны не только в тех случаях, когда надо дождаться появления газа, а до этого момента использовать, например, дрова, но и при перебоях в поставке любого из применяемых в котле видов топлива: нет дров- топим соляркой, отключили газ- переходим на дрова, уголь или все ту же солярку. Вобщем, какое бы топливо ни кончилось- не замерзнешь. Котлы, способные работать на трех видах топлива, принято называть универсальными. Из устройств такого типа, способных функционировать в системе ЕЦ, на нашем рынке представлены изделия двух фирм: Roca (Испания) и DACON (Чехия).

Отличительными особенностями котлов серии P30 фирмы ROCA являются именно возможность быстрого перехода с одного вида топлива на другое, а также чугунный теплообменник, срок эксплуатации которого очень длителен. Для работы на жидком и газообразном топливе он оснащается пультом управления. Работает в автоматическом режиме. Комплект оборудования для перехода на газовое и дизельное топливо обойдется примерно в $234.

Фирма DACON предлагает серию котлов Dacon FB для сжигания угля и FB D- специально для дров. Это чугунные секционные котлы, которые могут использоваться как в системах ЕЦ, так и в системах ПЦ, открытых и закрытых. Как и в котлах Dacon Dor, здесь, помимо подачи первичного воздуха в камеру сгорания (регулируется автоматически, с помощью заслонки), производится подача вторичного воздуха, которая регулируется вручную. Установка жидкотопливной горелки добавит к стоимости котла примерно $580, газовой- $1036.

Современный рынок предлагает еще более "продвинутые" котлы, в которых можно использовать 4 вида топлива: твердое, газ (в том числе сжиженный), солярку и электричество. Из предлагаемых универсальных моделей для систем с естественной циркуляцией подходит только одна- "Зиосаб-45", выпускаемая машиностроительной компанией "ЗИОСАБ" (г. Подольск Московской области). Этот стальной котел с теплопроизводительностью 30 кВт по твердому топливу может работать на газе или солярке, причем с теплопроизводительностью уже 45 кВт. Также есть возможность использовать электрическую энергию- как аварийное или дополнительное питание (необходимо докупить и установить 2 ТЭНа, места под которые уже предусмотрены). Котел имеет встроенный контур горячего водоснабжения производительностью 500 литров в час. Работа на жидком топливе, газе и электричестве может быть полностью автоматизирована.

Специалисты считают, что универсальные котлы целесообразно применять в коттеджах большой площади- газ или жидкое топливо использовать как основной источник тепла, а дрова или уголь- как резервный. Еще одним вариантом улучшения "живучести" системы отопления является установка нескольких котлов, работающих на разных видах топлива. Например, двух котлов: основного- газового (жидкотопливного) и дополнительного- твердотопливного, который можно будет подключать не только при выходе из строя основного, но и в сильные холода.

Вот, пожалуй, и все, что мы собирались рассказать об энергонезависимых системах отопления с естественной циркуляцией теплоносителя. Подведем итог.

Если вы хотите приобрести сравнительно недорогую, простую в эксплуатации и в то же время достаточно надежную систему отопления, не боитесь частого общения с котлом и не обращаете внимания на небольшие перегревы воздуха в комнатах, то система с естественной циркуляцией- как раз для вас. Она действительно надежно спасает от холода при частых и длительных отключениях электроэнергии, поскольку от нее абсолютно не зависит. Тем, у кого ситуация с электроснабжением именно такова, но системе ЕЦ они предпочитают систему ПЦ, специалисты фирм "АКВАТОРИЯ ТЕПЛА", "ТАЙМ" и "ГРАНД-ОТЭКС" советуют построить систему с естественной циркуляцией, но все-таки добавить в нее циркуляционный насос. Он устанавливается на байпасе к основному стояку, в который между местами врезки байпасных труб врезается обратный (специальный) клапан. Тогда при отключении электроэнергии насос остановится, но система отопления продолжит работать, даже не заметив исчезновения электроэнергии (правда, чуть медленнее). Не правда ли, идея действительно заманчивая?

Следует помнить, что мощность твердотопливного котла, указанную в паспорте котла, можно получить только при использовании высококалорийных сортов угля. При использовании дров мощность падает на 10%, а если дрова сырые, то она снижается еще больше. Это обстоятельство следует обязательно учитывать при выборе мощности котла.

Редакция благодарит фирмы "ЗЕВС-СЕРВИС", МИЦ "АЯКС", "СТАВАН-М", "ТАЙМ", "ТЕНЗОНА", "ТЕХНОКЛИМАТ", Инженерный центр "АКВАТОРИЯ ТЕПЛА", группу компаний "МАЭСТРО", группу компаний "ГРАНД-ОТЭКС", "ЖУКОВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД" за помощь в подготовке материалов.
