"Отсель грозить мы будем..." Нет, мы не будем грозить ни шведу, ни финну, а лучше расскажем о новой технологии, пришедшей к нам из Скандинавии.
Процеcc остекления лоджий и балконов в Швеции и Финляндии строго упорядочен государственным законодательством. А как обстоит дело в нашей стране?

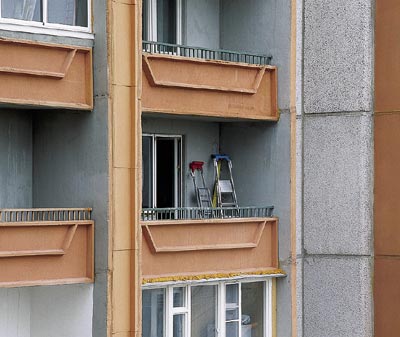

Внешний вид до остекленияВ предыдущих номерах журнала уже было рассказано об остеклении лоджии с использованием пластикового и алюминиевого профиля. Наряду с преимуществами: возможность увеличить жилую площадь квартиры (впервом варианте), легкость и удобство в эксплуатации (вовтором варианте), эти конструкции имеют один общий недостаток- широкие вертикальные стойки, препятствующие прохождению дневного света, создают ощущение замкнутого пространства. Возникает желание сделать их уже или исключить совсем. Это осуществимо, но применение в данном случае обычного стекла может привести к печальным последствиям при неосторожном обращении с ним.

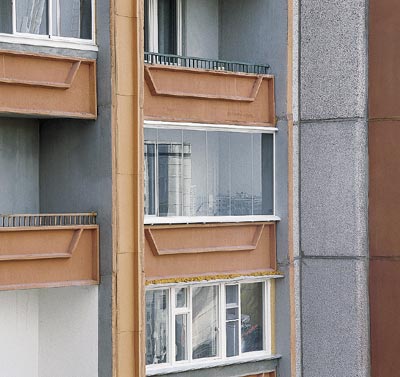

Внешний вид остекленной лоджииИменно поэтому в дополнении N2 к МГНС 3.01-96 о противопожарных требованиях к жилым зданиям, утвержденном распоряжением N625 от 13.07.99 г. правительства Москвы, указано, что на балконах и лоджиях стекло должно быть безопасным и надежным в эксплуатации, в том числе и в экстремальных условиях (ураганный ветер, пожар и др.). Разработан и утвержден ГосстроемРФ первый в России нормативный документ ТУ 5270-001-47256184-99 «Окна из алюминиевых сплавов для балконного остекления», позволяющий сертифицировать системы остекления лоджии или балкона.
В Европе хорошо себя зарекомендовало несколько конструкций с безопасным стеклом: шведская PINGVIN, финские SOPU, COVER, LUMON. Они отражают новую идею остекления лоджии или балкона и отличаются друг от друга механизмом фиксации и перемещения стекла, используемым уплотнением, а также применяемым материалом. Вкаждой из них безопасное стекло размещается в облегченном алюминиевом профиле и является элементом конструкции, обеспечивающим ее прочность, поэтому следует говорить не о системе профилей, а о системе остекления. При разработке новых конструктивных схем и технологических решений внимание акцентируется именно на безопасности таких систем.
Какое стекло считается безопасным?
Стекло называют безопасным в строительстве, если при его разрушении осколки не превышают 3см2 и не имеют острых краев, поэтому не могут нанести человеку травму или порез. Оно бывает двух видов: однослойное закаленное и многослойное.
Однослойное закаленное получают упрочнением полностью подготовленного обычного "сырого" стекла (полированного, вырезанного "вразмер" и с обработанными по контуру фасками) путем нагрева до температуры не выше 780С и резкого охлаждения, от чего допустимая разрушающая нагрузка повышается более чем в три раза. Так, закаленное стекло, поставляемое ЗАО "МОСАВТОСТЕКЛО", выдерживает удар нежестким предметом силой до45кг с расстояния до1,5м, поэтому можно не беспокоиться за своего разыгравшегося и выбежавшего на балкон ребенка. При ударе острым предметом оно разлетается на бесчисленное множество мелких осколков округлой формы, порезаться которыми практически невозможно. Стоимость его в семь-десять раз выше стоимости обычного листового стекла.
Из многослойного стекла чаще всего выделяют двухслойное (дуплекс), трехслойное (триплекс) и специальное. Дуплекс представляет собой лист стекла, на одну сторону которого нанесена прозрачная пленка из слоистого пластика толщиной до0,35мм. Втриплексе же эта пленка (или слой до1,5мм специальной затвердевшей жидкости) расположена между двумя листами. Удвухслойных и трехслойных стекол разрушающая нагрузка на 60-80% выше, чем у обычного, и осколки не разлетаются, а удерживаются на пленке и остаются в створке. Степень тепло- и звукоизоляции у триплекса выше. Стоимость этих стекол соответственно в восемь-двенадцать и двенадцать-пятнадцать раз выше обычных.
Специальное стекло состоит из нескольких чередующихся слоев полимерной пленки и листов стекла (как обычного, так и закаленного) и бывает ударопрочным, пуленепробиваемым, огнестойким и других типов. Поэтому оно и дороже обычного в шестнадцать и более раз.
Шведские специалисты (система PINGVIN) предлагают устанавливать двухслойное стекло (пленкой внутрь) в алюминиевые створки высотой до2500мм и шириной до1200-1500мм при ширине вертикальных стоек всего 17мм. Створки перемещаются по направляющим последовательно, друг за другом, но не вынимаются из рамы, как при остеклении с обычным алюминиевым профилем. Их можно «сброшюровать» в одном из углов лоджии, подобно книге, с помощью специального поворотного механизма с нейлоновыми роликами. Щеточное уплотнение устраняет зазор между закрытыми створками и обеспечивает надежную герметичность.
Но и это еще не все! Можно собрать всю наружную стену лоджии из стекла- от нижнего до верхнего перекрытия этажа. Сэтой целью системой PINGVIN предусмотрена возможность монтажа на лоджии стеклянного ограждения высотой 1000-1200 мм.
В финских системах SOPU, COVER, LUMON используется закаленное стекло, позволяющее вообще отказаться от вертикальных стоек (за исключением двух боковых).
В своем репортаже мы расскажем о недорогой сертифицированной системе SOPU (остекление лоджии выполнено ООО «КОМПАНИЯ ФИНСКИЙ БАЛКОН»).

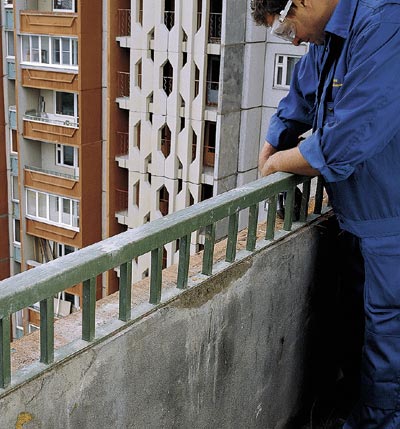

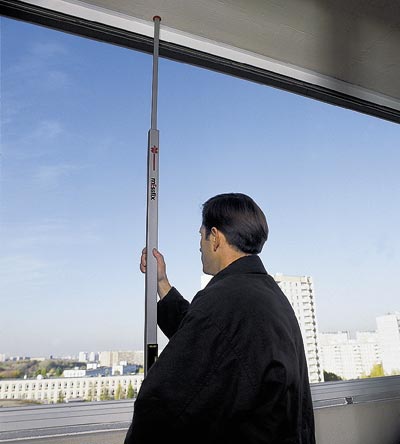

Измерьте с помощью специальной оптической линейки, допускающей погрешность не более 2 мм, размеры проема лоджии.

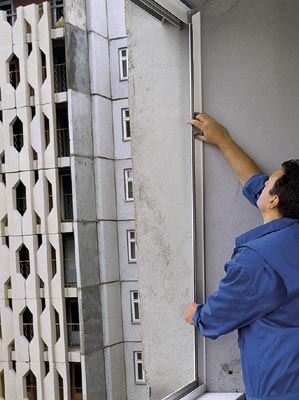

Выровняйте установочную поверхность ограждения, например, с помощью зачистного абразивного круга. Все, что мешает достаточной герметизации, предварительно срежьте "болгаркой" с отрезным абразивным кругом.

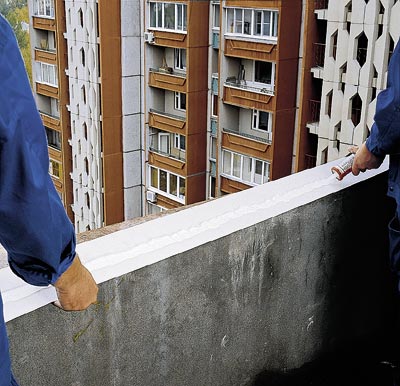

Нанесите герметик на верхнюю поверхность верхнего отлива.

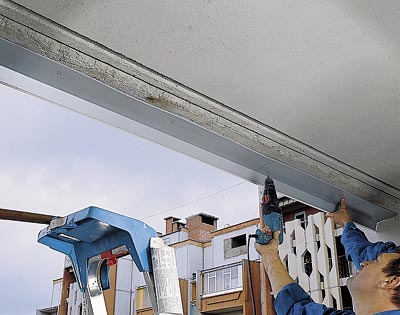

Присоедините верхний отлив к верхней плите перекрытия этажа с помощью анкерных дюбелей.

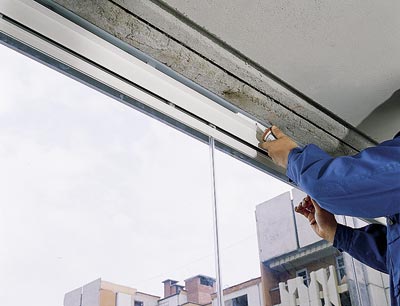

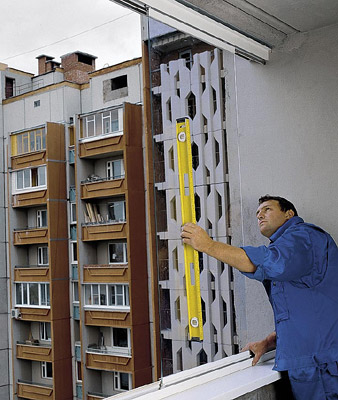

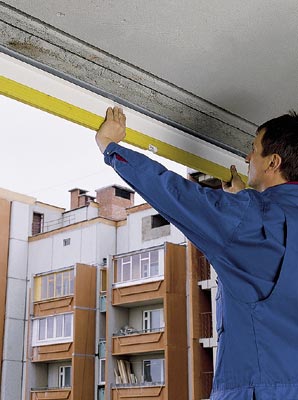

Выставьте по уровню и закрепите профиль верхней направляющей. Для этого используйте выравнивающие клинья.

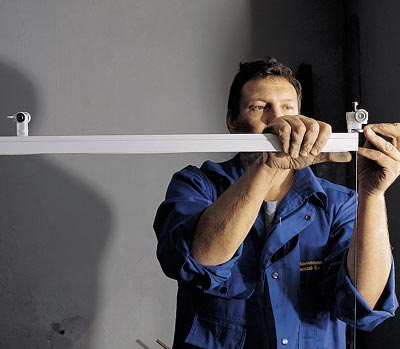

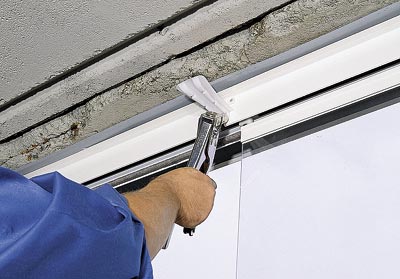

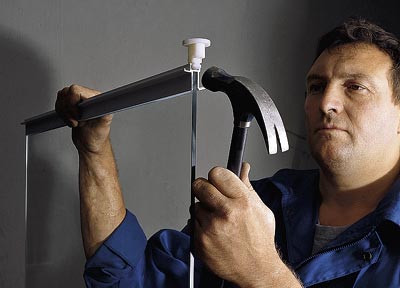

Закрепите по две пары вращающихся нейлоновых роликов на верхнем полозке каждого полотна.
Закрепите нейлоновый диск и защелку на нижнем полозке каждого полотна.

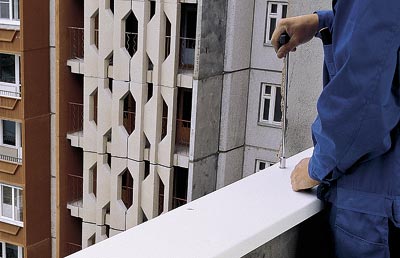

Установите подоконник на ограждении лоджии и закрепите его.
В системе SOPU рама светопрозрачного ограждения лоджии собирается по месту монтажа из четырех алюминиевых профилей шириной 50-75 мм и глубиной 42мм: двух горизонтальных направляющих- верхней и нижней и двух боковых вертикальных стоек- левой и правой, которые предварительно изготавливают в цехе. Первые два профиля крепятся анкерными дюбелями к верхнему перекрытию этажа и к верхней (установочной) плоскости ограждения, а вертикальные стойки- к боковым стенам лоджии. После закрепления внутренние стороны всех четырех профилей образуют одну плоскость. Это исключает зазор между полотнами стекла и щеточным уплотнением, предусмотренным со стороны лоджии по всему периметру рамы. Чтобы обеспечить такую герметизацию, проем лоджии предварительно измеряют с точностью до 2мм, используя специальную раздвижную оптическую линейку.
Практические рекомендации
Не забывайте фиксировать полотно последнего закрытого стекла защелкой после очередного "выстраивания" стеклянной стены, чтобы оно не стучало при сильных порывах ветра.
При образовании на стекле конденсата- не отчаивайтесь! Приоткройте крайнее полотно стекла с помощью фиксатора положения хотя бы на одно деление, и через 3минуты проблема будет решена.
При перемещении полотно стекла следует брать с двух сторон посередине высоты, чтобы исключить его перекос под действием собственного веса относительно направляющих и обеспечить плавность хода.
Периодически протирайте сухой ветошью трущиеся части механизма крепления стекла от пыли и удаляйте пылесосом грязь из направляющих. Для сохранения плавности перемещения полотен стекла в течение длительного времени не стоит использовать для смазки машинное масло, а лучше приобрести силиконовый спрей, например в ООО «КОМПАНИЯ ФИНСКИЙ БАЛКОН».
Полотна закаленного стекла шириной не более 880мм и высотой не более 2000мм скользят в пазах этих направляющих. Для укрепления верхней и нижней кромок полотна на них в цехе наклеивают узкие полозки из алюминиевого профиля. Стекло является менее прочным материалом, чем алюминий, и нижние роликовые опоры, которые применяются для перемещения створок из алюминиевого профиля, для него не годятся. Именно поэтому полотно безопасного стекла подвешивается с помощью пары сдвоенных роликовых опор, катящихся по полкам верхней направляющей, а внизу скользит по пазу нижней направляющей, не касаясь дна. Ролики крепятся на верхнем полозке, на нижнем устанавливают нейлоновый поворотный диск и направляющую опору. Стекло вырезают из больших листов стеклорезом с точностью 0,1мм на специальном столе с компьютерным управлением. Вцелях безопасности между вертикальными кромками двух соседних полотен стекла оставляют щель в 2мм. Чтобы выставить ее точно, одна из пар сдвоенных роликов любого полотна снабжена регулировочным винтом. На каждое полотно по высоте надевают прозрачные пластиковые уплотняющие прокладки, закрывающие эту щель. Полозки делают выступающими на расстояние 1мм с каждой стороны стекла во избежание при перемещении возможных резких ударов полотен друг о друга. Крайние левое и правое полотна примыкают к боковым стойкам.
Укрепите одно полотно стекла в верхней направляющей с помощью роликов и выставьте по уровню относительно верхней нижнюю направляющую, только после этого зафиксируйте ее с помощью анкерных дюбелей.
Закрепите по бокам правую и левую стойки, предварительно вставив их пазы в верхнюю и нижнюю направляющие.

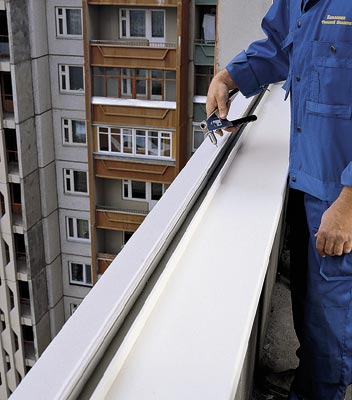

Установите нижний отлив на нижней направляющей и закрепите его заклепками.

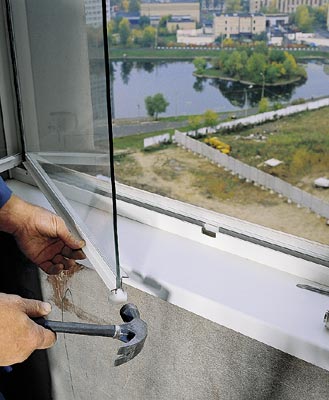

При установке каждого полотна стекла в раму отрегулируйте положение нейлоновой опоры на нижнем полозке.
Присоедините слева к верхней направляющей фиксатор положения стекла.

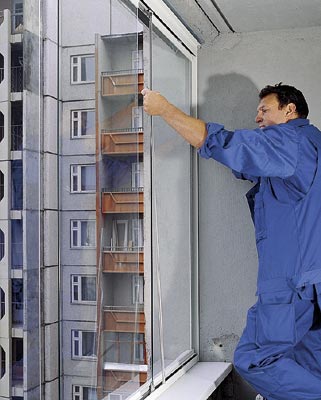

Установите остальные полотна стекла в проем и наденьте с одной стороны вдоль высоты каждого из них, кроме крайнего левого, межстекольные пластиковые уплотнители.
Заполните зазор по периметру ограждения силиконовым герметиком.

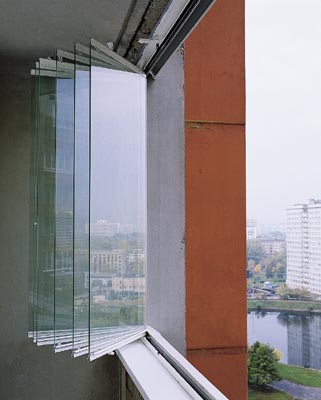

Конструкция стеклянной стены позволяет сложить ее книжкой, в которой может быть до семи «страниц» с каждой стороны.
На весь алюминиевый профиль в заводских условиях наносят защитно-декоративное покрытие: электрохимическое толщиной 0,02мм или лакокрасочное 0,06мм (цвет может быть любым по шкале NCS). Они прочны, не выцветают, не подвержены коррозии в течение длительного воздействия влаги.
Узкий зазор между рамой и зданием при монтаже выставляют довольно точно с помощью специальных металлических пластинок и заполняют силиконовым герметиком. Он предохраняет конструкцию от проникновения пыли, а также от измороси и наледи.
Подоконник делают обычно пластиковым толщиной до40мм и шириной до300мм. Он не только придает эстетичный вид светопрозрачному ограждению, но и служит выравнивающей опорой для устанавливаемой на него нижней направляющей из алюминиевого профиля. Снаружной стороны сверху и снизу сделаны два металлических отлива.
Во сколько обойдется остекление лоджии или балкона ООО ''КОМПАНИЯ ФИНСКИЙ БАЛКОН''
по системе SOPU?
Изготовление и установка самой простой конструкции из алюминиевого профиля с закаленным стеклом толщиной
6мм ЗАО"МОСАВТОСТЕКЛО", верхним и нижним отливами обойдется из расчета $250м2.
Если в конструкции светопрозрачного ограждения должны быть соединения под углом, то нужно добавить по $50 за каждый угол.
Установка подоконника- $50 плюс стоимость материала.
Монтаж выравнивающих пластин- $50 независимо от длины проема лоджии.
Использование специального стекла вместо закаленного соответственно увеличит стоимость.
Можно нанести на стекло светоотражающее покрытие, что бывает довольно эффектно для квартиры на солнечную сторону ($20-50 м2 в зависимости от выбранной степени светоотражения в %).
Наносить же на стекло термоизолирующие К-покрытие или i-покрытие неэффективно, поскольку основная доля тепловых потерь для данной системы остекления происходит за счет конвекции воздуха и теплопроводности материала ограждения.
В итоге цена приведенного варианта заказа составила $1975, из которых
$1925- остекление 7,7м2 проема лоджии (1,84,28м) и $50- установка подоконника (без стоимости материала).
В углу верхней направляющей предусмотрен трехпозиционный фиксатор положения, который позволяет приоткрыть в стеклянной стене ближайшее к нему полотно и тем самым регулировать воздухообмен с внешней средой. Как и в системе PINGVIN, можно скомпоновать все полотна по принципу книги, открытой внутрь помещения.
Своеобразно решается проблема выравнивания конструкции по вертикали: нижнюю направляющую выставляют относительно верхней, используя одно из полотен стекла. Если же ширина существующего ограждения лоджии оказывается для этого недостаточной, то вместо дополнительного ограждения, которое монтируют при использовании профилей из ПВХ, в системе SOPU для смещения плоскости стекла наружу (на расстояние не более 50мм) применяют стальную пластину толщиной 8мм. Ее предварительно крепят к верхнему перекрытию этажа анкерными дюбелями, а уже к ней- профиль верхней направляющей.
При желании сделать стеклянным и верхнее и нижнее ограждение лоджии в системе SOPU используется стальная труба прямоугольного сечения. Из нее собирают глухую раму, которую монтируют либо с наружной стороны существующего ограждения лоджии, либо вместо него. Враму с помощью более узкого металлического профиля устанавливают такое же закаленное стекло, как и наверху.
В репортаже использованы термины из ГОСТа 111-90 (ред.98г.) "Стекло листовое", ГОСТа 5727-88 "Стекло безопасное для наземного транспорта..." и ГОСТа Р 51136-98 «Стекла защитные многослойные».
Редакция выражает благодарность ООО«КОМПАНИЯ ФИНСКИЙ БАЛКОН» за помощь в подготовке репортажа.
