Водные артерии жилища или Что скрывается под кафелем

Замена коммуникаций в санузле: материалы и оборудование, монтаж и установка сантехнических приборов, разводка труб.

Водные артерии жилища или Что скрывается под кафелем

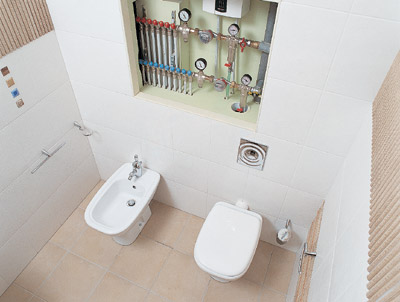

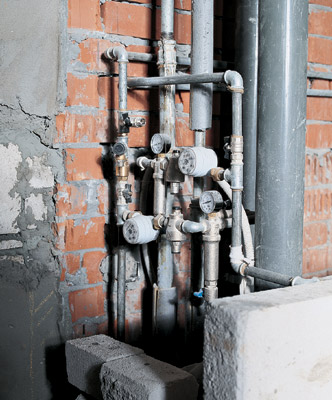

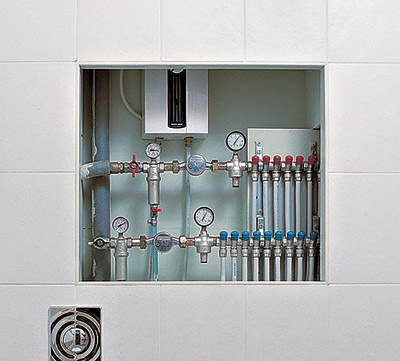

Водные артерии жилища или Что скрывается под кафелемВ нише над сантехарматурой поместился проточный нагреватель DHF13С от STIEBEL ELTRON Водные артерии жилища или Что скрывается под кафелемПодобная частичная замена арматуры может привести к выходу из строя системы из-за ненадежных отечественных вентилей Водные артерии жилища или Что скрывается под кафелемПеренос всех стояков (на 70см)- дело редкое и требует серьезного проекта с заменой всех узлов Водные артерии жилища или Что скрывается под кафелемКоллекторная схема разводки Водные артерии жилища или Что скрывается под кафелемПри нехватке свободного пространства коллекторы можно повернуть с помощью угольника Водные артерии жилища или Что скрывается под кафелемФильтр грубой очистки RBM Водные артерии жилища или Что скрывается под кафелемМодульные коллекторы от PEXAL Водные артерии жилища или Что скрывается под кафелемМодульные комбинированные коллекторы (PEXAL) Водные артерии жилища или Что скрывается под кафелемРедуктор давления (RBM) Водные артерии жилища или Что скрывается под кафелемВ санузле, удалив прежнюю разводку труб, сделали врезку в стояке и смонтировали новую разводку. Установили фильтры, манометры водяного давления, а также датчики расхода воды Водные артерии жилища или Что скрывается под кафелемКанализационные трубы и фитинги от VALSIR Водные артерии жилища или Что скрывается под кафелемСхема подключения сантехприборов:

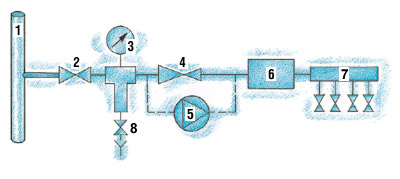

1. Стояк холодного или горячего водоснабжения
2. Шаровой кран
3. Фильтр грубой очистки воды
4. Редуктор давления
5. Насос (при его установке редуктор не ставится)
6. Счетчик расхода воды
7. Коллектор

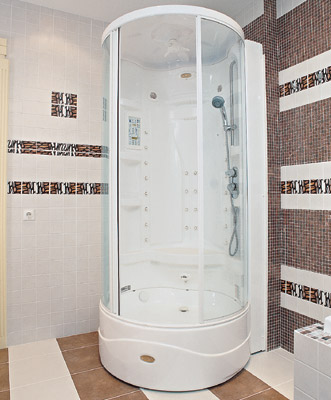

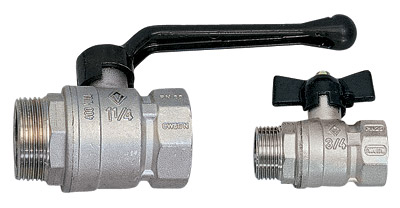

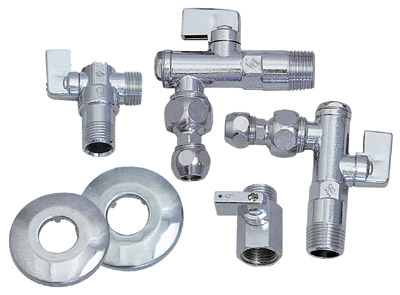

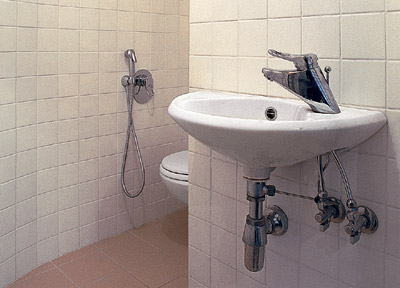

8. Слив в канализацию Водные артерии жилища или Что скрывается под кафелемЗапорная арматура. Устанавливается на отводы стояков (BUGATTI) Водные артерии жилища или Что скрывается под кафелемГидромассажная кабина с функцией турецкой бани требует подвода электрического кабеля сечением не менее 2,5мм2Водные артерии жилища или Что скрывается под кафелемОсталось закрыть панелью сантехнический шкаф- и санузел готов Водные артерии жилища или Что скрывается под кафелемЗапорная арматура для подключения сантехприборов (BUGATTI) Водные артерии жилища или Что скрывается под кафелемКраны на водоотводах позволяют быстро заменить смеситель

Полноценный ремонт квартиры не может не затронуть санузла. Всвою очередь, ремонт санузла невозможно произвести без замены коммуникаций (стояков горячего и холодного водоснабжения, канализации, труб и запорно-регулирующей арматуры). Зачастую красивая плитка скрывает под собой безграмотно и некачественно выполненную разводку «водных артерий жилища», грозящую хозяевам квартиры и соседям многими неприятностями. Как же их избежать?

Ступени модернизации систем водоснабжения

В современном городском жилище количество приборов-водопотребителей достаточно велико. Привычные, традиционные- это ванна, раковина, унитаз, стиральная машина и мойка на кухне. Сравнительно недавно вошли в наш быт гидромассажная ванна, душевая кабина, посудомоечная машина, накопительный (бойлер) или проточный водонагреватель, а также фильтр очистки питьевой воды (например, работающий по принципу обратного осмоса). Рост числа «новобранцев» влечет за собой изменение требований к проектированию и монтажу систем водоснабжения.

Впервую очередь необходимо позаботиться об исключении перепадов давления в различных точках водопотребления. Имеется в виду вот что: когда вы моетесь в ванне, а кто-то из домочадцев вдруг спускает воду в унитазе, вас обдает "кипятком". Это результат падения давления холодной воды в квартирной магистрали и, как следствие, уменьшение ее расхода через смеситель ванны. Чтобы избавиться от таких сюрпризов, нужно увеличить диаметр отвода от стояка до 3/4 и использовать коллекторную (веерную) схему, где на каждую точку водопотребления закладывается отдельная труба. Без этого продолжительная качественная работа сантехприборов невозможна.

Внастоящее время разводка чаще всего выполняется металлопластиковыми трубами, хорошо зарекомендовавшими себя в разных условиях эксплуатации. Их либо монтируют открыто, либо замуровывают в стены или стяжку. Надежность труб особенно высока, если они прокладываются единым отрезком (без соединений) от точки водоразбора (коллектора) до точки водопотребления (сантехприбора).

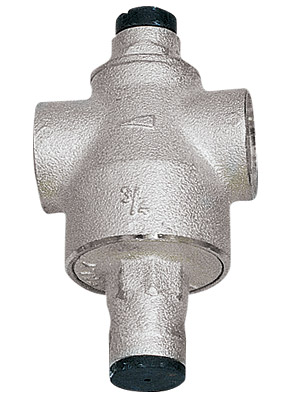

Для стабильной работы современных сантехнических приборов и бытовой техники требуется определенное давление воды в водопроводе. Азначит, без регулировки напора воды, а также ее очистки от механических загрязнений сегодня не обойтись. Для этих целей применяют запорную арматуру, фильтры грубой очистки, повышающие насосы или редукторы давления. Последние позволяют не только уберечь дорогостоящую сантехнику от гидроударов и повышенного давления (более 5атм), но и установить одинаковое давление в холодной и горячей квартирных магистралях: редуктор сбрасывает давление до нужного показателя и препятствует его дальнейшему росту. Располагают редукторы после фильтров грубой очистки. Как правило, изначальное давление колеблется в диапазоне от 0,5 до 6-7атм. Оптимальные для работы сантехники параметры (3-4атм) выставляются с помощью встроенного манометра. Регулировка осуществляется посредством маховичка или винта, имеющегося в корпусе редуктора. Некоторые редукторы устанавливаются в один корпус с фильтром.

Вслучае, когда давление в сети мало (ниже 0,5атм), можно рекомендовать монтаж на вводе в квартиру повышающего насоса, например UPA15-90 от GRUNDFOS (Германия) или аналогичного от фирм DAB (Италия), VORTEX и WILO (Германия). Но учтите, что на установку прибора необходимо получить разрешение в соответствующих инстанциях (ДЭЗ).

Для организации правильной работы канализационных линий дополнительное оборудование ненужно. Но помните, что трубы, отводящие стоки, необходимо укладывать с уклоном (0,015-0,04) в сторону стояка. При достаточно длинной трубе это может вызвать трудности, ведь незаметно ее не проведешь и под стяжкой не спрячешь. Очень сложно создать отступ на канализационном стояке (его местный излом). Такая мера иногда требуется, чтобы "втиснуть" какой-нибудь агрегат в сантехнический короб. Ни один из участков отступа не должен быть горизонтальным. Однако СНиП2.04.01-85 (п.17.3) гласит: "Устройство отступов на канализационных стояках не допускается, если ниже отступов присоединены санитарные приборы". Фактически отступы можно делать только на первом этаже жилого дома (без сантехники в подвальных помещениях). Иначе у всех приборов на нижних этажах будут срываться сифоны, а значит, газы из канализации начнут поступать в квартиры. Вдальнейшем это грозит виновникам судебным разбирательством и штрафом.

Инаконец, отметим, что для установки сантехнических приборов все чаще стали применяться особые каркасные конструкции с необходимыми фитингами (вслед за иностранными продавцами отечественные специалисты начали называть их инсталляциями). Эти устройства ускоряют монтаж, гарантируют качество работы систем, но главное- дают возможность располагать приборы не только на стенах или в непосредственной близости от них, но и в любом другом месте. Ав результате планировку ванной комнаты и туалета удается сделать необычной.

Секреты правильного выбора

Конечно, при сантехработах желательно использовать продукцию известных фирм-производителей. Непрофессионалу трудно сориентироваться в огромном количестве труб и предметов оборудования, представленных на российском рынке (особенно если учесть, что предлагается великое множество подделок). Чтобы не купить кота в мешке, необходимо знать хотя бы некоторые параметры нужных вам изделий.

Давление в квартирных стояках холодного и горячего водоснабжения может достигать 10атм при температуре 70-80С (обычно эти цифры меньше). Так что все оборудование должно соответствовать параметрам, характерным для сети вашего дома (их легко уточнить в РЭУ). Попросите у продавца сертификат качества продукции. Поинтересуйтесь, на какое рабочее давление и какую рабочую температуру рассчитаны шаровой кран, редуктор давления, трубы, фитинги. Вцелях унификации и во избежание ошибок при монтаже для холодной и горячей магистралей лучше купить одинаковое оборудование (хотя, приобретая устройства в расчете на разные температуры, можно добиться экономии до 10%).

Вбольшинстве случаев металлопластиковые трубы рассчитаны на рабочую температуру 95С при давлении 10атм и являются универсальными, то есть пригодны как для холодного и горячего водоснабжения, так и для отопления. Но некоторые фирмы (например, южнокорейская LG) выпускают трубы отдельно для каждой области применения. Эти изделия различаются по цвету. При покупке трубы вы должны знать, для какой цели собираетесь ее использовать. Металлопластиковые трубы изготавливают многие компании: PEXAL (торговая марка концерна VALSIR, Италия)- с увеличенной толщиной стенки, PRANDELLI (Италия), HENCO (Бельгия), UNIPIPE, GEBERIT и OVENTROP (Германия), TIEMME и COES (Италия) и другие. Эти же производители предлагают полный ассортимент фитингов, включая коллекторы. Коллекторы выполняются как со встроенными запорными кранами, так и без них, могут иметь отводы на две, три и четыре линии. При большем количестве линий рекомендуется свинчивать коллекторы друг с другом. Следует отметить, что применение металлопластиковых труб в системах отопления городских квартир ограничено из-за слишком высокого рабочего давления в сетях (до 16атм в высотных домах). Вкачестве запорной арматуры чаще всего используют шаровые краны. Обычно они рассчитаны на давление не менее 35атм при максимальной рабочей температуре 95C. Такую арматуру выпускают компании BUGATTI, GIACOMINI (Италия), OVENTROP (Германия), NAVAL (Финляндия).

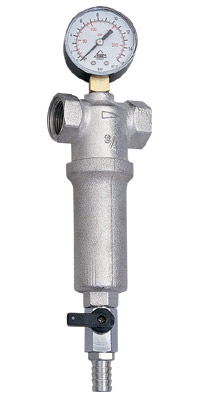

При покупке фильтров обратите внимание на диаметр ячеек сетки или картриджа. Для квартир в основном предпочитают ячейки не более 100мкм. Фильтры грубой очистки и редукторы давления производят фирмы RBM (Италия), HONEYWELL BRAUKMANN и SYR (Германия).

Счетчики расхода воды можно выбрать любые, рассчитанные на использование в системах или холодного, или горячего водоснабжения, лишь бы они были разрешены к применению ГосстандартомРФ. Обязательное условие- наличие в сопроводительном паспорте прибора печати с датой поверки. Вкачестве примера назовем двух немецких производителей: MINOMESS и WEHRLE.

Приобретение насоса для повышения давления (если он необходим) лучше поручить специалисту. Делая покупку самостоятельно, обратите внимание на такой параметр, как напор, создаваемый насосом (измеряется в метрах). Для справки: 10м напора эквивалентны давлению в 1атм. Также выясните диапазон рабочих температур устройства.

Инаконец, гибкие подводки для подключения сантехоборудования. Их выпускают PARIGI (Италия) под торговой маркой Parinox (с оплеткой и штуцерами из нержавеющей стали), SIGURINOX (Испания) под маркой ТАМ (подводки сильфонного типа из нержавеющей стали) и другие.

Материалы и оборудование, использованные при ремонте санузла (пример комплектации)

Комплектующие Количество Цена, $ Стоимость, $
Шаровой кран GIACOMINI (3/4) 2 шт. 4,2 8,4
Шаровой кран BUGATTI для подключения сантехоборудования 9 шт. 4 36
Металлопластиковая труба PEXAL (Ду 16) 100 пог. м 1,37 137
Фитинг 17 шт. 3,5 59,5
Коллектор на 2 линии 4 шт. 9 36
Коллектор на 3 линии 3 шт. 13 39
Редуктор давления RBM с манометром (3/4) 2 шт. 20 40
Фильтр грубой очистки сетчатый RBM (3/4) 2 шт. 43 86
Счетчик расхода воды MINOMESS (3/4) 2 шт. 30 60
Гибкая подводка Parinox 2 шт. 8 16
Канализационные трубы и фитинги Комплект 120 120
ИТОГО: 637,9

Монтаж- дело тонкое

В процессе монтажа системы в старом доме практически всегда заменяются стояки горячего и холодного водоснабжения, а при необходимости и канализационный стояк. Однако не забывайте, что любое вмешательство в инженерные сети здания требует обязательного согласования. Заготовки новых стояков, как правило, выполняются заблаговременно, а затем монтируются за 1-2часа. Для городских квартир стояки обычно изготавливаются из стальных оцинкованных труб отечественного производства. Стояки желательно заменять полностью, от пола до потолка. Все отводы лучше делать сварными. Рекомендуется производить заготовки стояков на полуавтоматическом сварочном оборудовании с использованием метода "двойного шва" (один сварной шов накладывается поверх другого). При этом обеспечивается герметичность соединений и срок службы всего изделия не менее 25лет (таково требование ГОСТа).

Шаровой кран на вводе в квартиру необходимо ставить непосредственно на отвод от стояка, а не после старого вентиля отечественного производства с резиновой прокладкой и набивным сальником. Нередко этот вентиль не срезают, пытаясь избежать хлопотных хождений по кабинетам РЭУ и сэкономить на операции отключения воды. Кстати, сейчас по Москве отключение воды стоит 300-350руб. за стояк в час (официальная цена- 13руб. 74коп.). Но впоследствии старый вентиль, как ненадежный элемент конструкции, обязательно даст о себе знать протечкой. Иуж тогда хлопот и финансовых затрат будет неизмеримо больше.

Сборку резьбовых стыков лучше производить на льноволокно (в просторечии- лен или пакля) с использованием уплотнительной пасты (например, Gebatout2, Франция). Сейчас в продаже подобных паст достаточно много (150 г стоят 100-150руб.). Можно применить и специальные уплотнительные нити, такие как Loctite55 или Tangit Uni-Lock от HENKEL (Германия). После окончания монтажа стояков сварные и резьбовые стыки необходимо загрунтовать и затем "одеть" в теплоизоляцию типа Thermaflex (Польша), Rubaflex (Италия) или "Энергофлекс" (Россия). Теплоизоляция препятствует образованию конденсата на трубах, тем самым предотвращая коррозию. Конденсат появляется при повышенной влажности воздуха, в основном на холодном стояке. Алетом, в период отключения горячей воды, и на горячем.

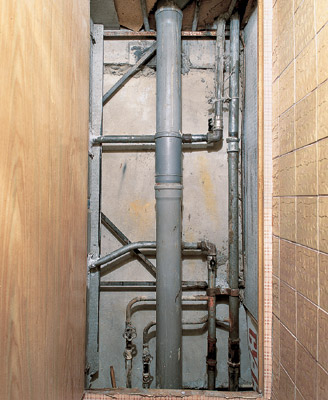

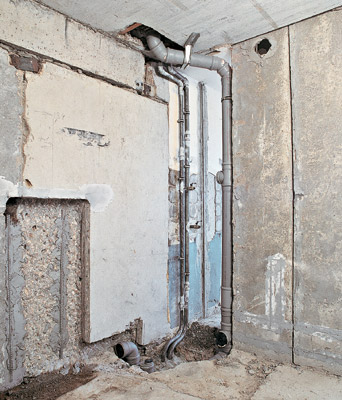

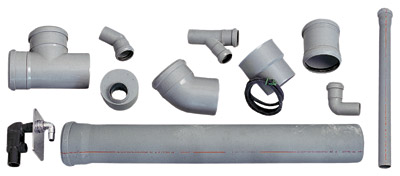

Отдельная тема- замена канализационного стояка. Чугунный канализационный стояк с расколотыми фасонными частями и разгерметизировавшимися стыками- не очень приятный "подарок" новоселу, к тому же порой не позволяющий осуществить перепланировку санузла. Обычно чугунный стояк заменяют пластиковым (ПВХ, полиэтилен ПНП, полипропилен). Старый удаляется полностью, от пола до потолка. Причем у потолка остается отрезок длиной около 10см, на который затем надевается специальный переходник "чугун- полипропилен». Он включает в себя полипропиленовый патрубок и комплект из двух уплотняющих прокладок специальной формы. Такие переходники выпускают фирмы VALSIR (Италия), WAVIN (Дания), MARLEY (Германия).

По мнению специалистов фирмы "СТК ИНТЕРЬЕР", замену канализационного стояка нужно производить сразу же после монтажа стояков холодного и горячего водоснабжения, пока они еще не заполнены водой. Это позволит избежать слива большого объема канализационных стоков с верхних этажей. Предпочтительное время работ- с 10 до 15часов, период низкой загруженности канализационного стояка. Идеальным можно было бы назвать ночное время, в которое стояк практически не загружен, но оно неприемлемо из-за соответствующих требований Гражданского кодекса в новой редакции.

Стояки горячего и холодного водоснабжения не рекомендуется замуровывать, поскольку это сделает их практически недоступными для ремонта. Стояки следует по возможности помещать в сантехническом шкафу.

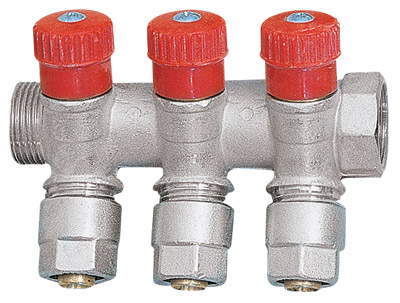

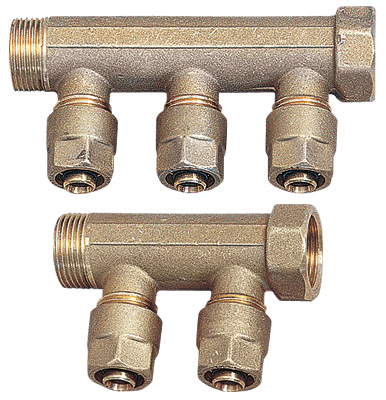

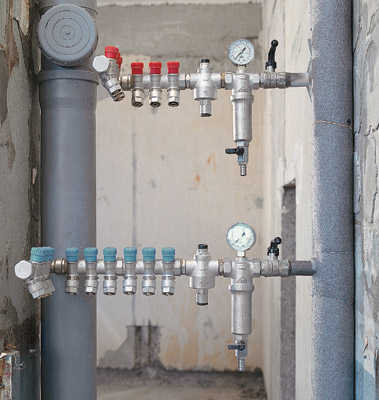

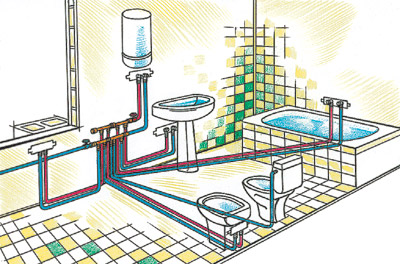

Следующий этап работ- разводка труб к каждой точке водопотребления. При разводке по коллекторной схеме удобно пользоваться модульными или модульными комбинированными коллекторами (коллектор со встроенными запорными кранами). Это позволяет вводить сантехприборы в эксплуатацию по мере их установки, а также перекрывать воду отдельно для каждого прибора (например, при его выходе из строя), не воздействуя на работу всей системы.

Разводку канализационных труб необходимо выполнять с соблюдением уклонов в сторону стояка, по возможности избегая резких поворотов. Для стиральной машины надо установить сифон (гидрозатвор), который исключит проникновение канализационных запахов в прибор и помещение.

Значительная часть современных бытовых устройств требует подключения не только к воде, но и к электричеству. Это гидромассажные ванна и кабина, стиральная и посудомоечная машины и другие. Втаких случаях должен использоваться электрический кабель, предназначенный для применения во влажных помещениях (например, в трехслойной изоляции NYM) и имеющий необходимое сечение (указывается в инструкции к оборудованию). Все приборы следует подключать через УЗО (устройство защитного отключения) с током срабатывания не более 30мА и обязательно заземлять. Только выполнение этих условий гарантирует вашу безопасность и качественную работу техники на долгие годы.

Ив заключение о ценах. Всреднем по Москве стоимость сантехнических работ составляет от $500 до $1200 без учета материалов и оборудования. Сюда входят демонтаж старого оборудования, замена стояков горячего и холодного водоснабжения, разводка труб и канализации с последующей установкой сантехприборов и подсоединением кухонного оборудования. Замена канализационного стояка обходится приблизительно в $100.

Стоимость основных сантехнических работ

Вид работы Количество Расценка, $ Сумма, $
Смета с переносом стояка
Замена и перенос стояков холодного и горячего водоснабжения 2 шт. 110 220
Перенос бетонного простенка 1 шт. 120 120
Крепление встроенного унитаза на гипсокартонной стене 1 шт. 40 40
Перенос канализационного стояка 1 шт. 120 120
Разводка канализации, холодной и горячей воды 12 точек 50 600
Монтаж навесного унитаза 2 шт. 70 140
Установка раковины 1 шт. 30 30
Установка душевой кабины 1 шт. 100 100
Установка «мойдодыра» 1 шт. 70 70
Установка стиральной машины 1 шт. 50 50
Установка проточного водонагревателя 1 шт. 50 50
Подключение кухонной мойки с установкой фильтра очистки воды 1 шт. 100 100
Установка встроенного смесителя для личной гигиены 1 шт. 60 60
ИТОГО: 1700
Смета без переноса стояка
Замена канализационного стояка 1 шт. 70 70
Разводка канализации, холодной и горячей воды 10 точек 50 500
Установка унитаза 2 шт. 30 60
Установка биде 1 шт. 30 30
Установка душевой кабины 1 шт. 100 100
Установка «мойдодыра» 2 шт. 70 140
Установка стиральной машины 1 шт. 50 50
Установка проточного водонагревателя 1 шт. 50 50
Подключение кухонной мойки с установкой фильтра очистки воды 1 шт. 100 100
ИТОГО: 1100
