Вода, вода, кругом вода

Кровельные системы водосбора: производители и поставщики водостоков, технология быстрого монтажа системы сбора и отведения дождевых и талых вод.

Любая крыша не будет в полном объеме выполнять свои функции без правильно установленных водоотводящих устройств. Льющаяся с крыши во все стороны вода разрушает стены и фундамент здания, размывает дорожки, создает массу неудобств. От качества водосточной системы зависит не только срок службы строения и частота проведения ремонтов, но и микроклимат в доме.

До недавнего времени кровельные системы водосбора делали из оцинкованного железа и лишь в очень редких случаях из меди. Желоба и трубы из жести быстро деформировались и начинали ржаветь. Поскольку они, как правило, изготавливались кустарным способом, их комплектация оставляла желать лучшего, а монтаж оказывался довольно сложной и трудоемкой задачей.

Виды водосточных систем

Проблема быстрого монтажа системы сбора и отведения дождевых и талых вод постепенно начала решаться с появлением на российском рынке новых импортных листовых кровельных материалов, а в особенности металлочерепицы. Практически все фирмы, выпускающие ее, предлагают также комплекты водосточных желобов и труб, выполненных из оцинкованного железа с пластиковым покрытием. Эти комплекты незначительно отличаются друг от друга и включают необходимый набор элементов. Вот лишь некоторые производители и поставщики водостоков: WECKMAN, RANNILA (Финляндия), ROOF EXPERT, LINDABAB (Швеция), промышленная компания "МЕТАЛЛ ПРОФИЛЬ", СПТОО"БУКОВО", СП"ЗИОСАБ". Предлагаемые ими системы более долговечны, а главное, что, благодаря продуманной конструкции и полному набору комплектующих, их монтаж не вызывает особых затруднений. Желоба могут иметь полукруглую и прямоугольную форму, а так как у них гладкое, по сравнению с обычными жестяными желобами, пластиковое покрытие, в них не накапливается опавшая листва и другой мусор, которые смываются потоками воды с крыши. Однако эти желоба все-таки имеют два недостатка из-за того, что выполнены из листового железа (хотя и тонкого)- они тяжелые и дорогие. Цена 1 п/м желоба в зависимости от диаметра- $ 6,5-12,5, водосточной трубы- $ 9-12, а конструкционные элементы еще дороже. Так, цена приемной воронки может составлять $ 20-30 за1штуку, а угловой элемент желоба- $ 22-40 за1штуку.

Вода, вода, кругом вода
Используя торцевой срез обрешеточной доски как измерительную базу, отметьте положение водосточных труб.





Вода, вода, кругом вода
На нижней надкарнизной доске обрешетки отметьте положение кронштейнов крепления желобов и их "разуклонку", т.е. постепенное снижение в сторону водосборных воронок отсчетных линий на кронштейнах.

Вода, вода, кругом вода
Следуя меткам "разуклонки", прикрепите первый и последний кронштейны тремя винтами-саморезами к нижней доске, располагая их не ближе 25мм от края доски.



Вода, вода, кругом вода
Отогните кронштейны по кромке доски вниз так, чтобы их спинки расположились вертикально. Проверьте вертикальность по отвесу. Но в последнее время в продаже появились системы отвода дождевой воды из пластмасс (например, из поливинилхлорида). Они мало чувствительны к воздействию низких температур и ультрафиолетового излучения.

Наиболее широко сейчас представлены полимерные водосточные системы фирм REHAU (Германия), NICOLL (Франция), GAMRAT (Польша), PLASTMO (Дания), ICOPAL (Финляндия).

Хорошо продуманный набор комплектующих позволяет достаточно дешево, качественно и быстро оборудовать любую, даже весьма причудливой конфигурации, крышу надежными и долговечными водостоками.

Итак, что же входит в комплект водосточных систем? Прежде всего это сами желоба, их воронки, внешние и внутренние угловые секции желобов и водосточные трубы. Но это далеко не все. Вот перечень комплектующих, часто используемых для монтажа водостоков: заглушки и соединительные секции желобов, заглушки воронок, очищающие воронки для сбора листьев, кронштейны для крепления желобов и труб, муфты, тройники, откидные стоки, отводы.

Крепящие кронштейны выбирают в зависимости от конструкции карнизной части крыши. Весьма целесообразно также применение снегозадержателей, устанавливаемых на скате крыши перед желобом.

Чтобы водосточная система хорошо справлялась с потоками текущей в нее воды, она прежде всего должна иметь необходимую конфигурацию, то есть соответствовать именно той крыше, на которой будет установлена. Для расчета пропускной способности, определения необходимой комплектации и оценки стоимости системы вам не надо быть специалистом. Как правило, все фирмы-производители таких систем в своих проспектах и, безусловно, в технической документации приводят примеры расчетов. Самым главным параметром в них оказывается площадь водосбора. От нее зависят размеры желобов, диаметр водосточных труб, количество приемных воронок. При этом нужно обратить внимание на то, что считается площадью водосбора. Чаще всего это площадь ската крыши (такое определение предлагают фирмы PLASTMO, NICOLL и большинство практиков применяют именно его). Фирмы REHAU и GAMRAT принимают за площадь водосбора площадь проекции ската на горизонтальную поверхность. По российским санитарным нормам и правилам (СНиП 2. 04.01-85) к площади скатов надо прибавлять 30% площади вертикальных стен, примыкающих к крыше и возвышающихся над ней. Отметим также, что единого стандарта на форму и размеры водосточных желобов и труб нет. И поэтому они заметно различаются у разных производителей. Но можно выделить три группы желобов и труб по среднему значению поперечного сечения: 35см2, 55см2 и 90см2.

В качестве примера приведем обобщенные результаты расчетов, которые фирма NICOLL предлагает для своих систем водостока. Они представлены в виде таблицы.

Расчет пропускной способности желобов и труб водосточной системы фирмы NICOLL в зависимости от их размера

Желоб Диаметр водосточной трубы, мм
Модель Длина L и радиус R, мм 80 100 125
Максимальная площадь ската, м2
LG25 L=113, R=57 До 92 Не подходит* Не подходит*
LG33 L=169, R=85 До 92 До 141 До 226

* Чрезмерно большой диаметр водосточной трубы.

Вода, вода, кругом вода
Вместе с помощником проверьте уровнем, на сколько миллиметров полка последнего кронштейна расположена ниже полки первого. Если это значение отличается от расчетного, то переставьте последний кронштейн.





Вода, вода, кругом вода
Натянув шнурок между полками крайних кронштейнов и используя его как измерительную линию, установите остальные кронштейны так, чтобы их полки касались шнурка.






Вода, вода, кругом вода
Начиная от самого нижнего кронштейна, уложите с нахлестом 5см желоба на кронштейны, промазывая стыки силиконовым герметиком, и закрепите желоба защелками кронштейнов.



Вода, вода, кругом вода
На дне желоба тщательно разметьте положение, нарисуйте контур и вырежьте отверстие под водосточный стояк с помощью ножниц по металлу. Повторите эти действия для каждого стояка.


Вода, вода, кругом вода
Вставьте в вырезанные отверстия водоприемные воронки, промазывая фланцы силиконовым герметиком.






Вода, вода, кругом вода
Закрепите воронки с помощью четырех-шести заклепок и заклепочной машинки.

Но пропускная способность желобов и труб зависит не только от их размеров, но и от конструкции водослива. Это положение иллюстрируют данные фирмы PLASTMO, приведенные в таблице. Из них следует, что увеличение длины желоба (сливающего воду в одну трубу) в два раза приводит к такому же уменьшению площади водосбора, то есть снижению пропускной способности системы. Это и неудивительно, так как именно желоб ограничивает объем стекающей с крыши воды. Действительно, если водосточный стояк (труба) расположен посередине желоба длиной L, то каждая его половина собирает воду с половины площади ската и вода легко отводится. Если же этот стояк поместить в конце желоба, то вода в него собирается со всего ската и желоб может переполниться. Используемые в комплекте водосточные трубы имеют гораздо большую пропускную способность, чем желоба.

Количество необходимых труб обычно находят из расчета- 1труба на 100м2 площади водосбора. СНиП II-26-76 (изд.1998г.) нормируют площадь поперечного сечения водосточной трубы из расчета- 1,5см2 на 1м2 площади кровли. Однако на дом средних размеров редко ставят менее четырех труб.

Монтаж систем

При монтаже водосточных систем надо обеспечить целый ряд параметров. Один из самых важных- это уклон желоба, который определяет скорость протекания по нему воды. Он не должен быть очень маленьким, так как в этом случае может происходить переполнение желобов стекающей с крыши водой, и очень большим- в этом случае будут "захлебываться" приемные воронки. Уклон рекомендуется делать в пределах 2-5 мм на 1 п/м желоба. При этом крюк, крепящий его в высшей точке уклона, фиксируют по высоте так, чтобы наружный край желоба был ниже плоскости ската на 25-50 мм. Отрезки желобов соединяют между собой встык. Уплотняют стыки разными способами: специальными стяжками, скобками с резиновой прокладкой, силиконовым герметиком, заклепками. На концы желобов, не соединенные с угловыми элементами, ставят заглушки. Их крепят саморезами или заклепками, а швы уплотняют силиконом.

Вода, вода, кругом вода
Открытый торец желоба закройте заглушкой, поставив ее на герметик и прикрепив заклепками.











Вода, вода, кругом вода

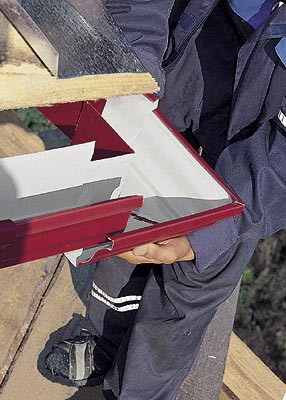

Желоба на внешних углах крыши соедините угловыми элементами.









Вода, вода, кругом вода
По периметру крыши установите карнизные планки, положив их внахлест на желоб, и прикрепите шурупами, завинчивая их на расстоянии 300-500 мм друг от друга.







Вода, вода, кругом вода
Разметьте и установите на стене с помощью дюбелей хомуты крепления водосточных труб с шагом 1,5-2 м. Следите, чтобы не прикрепить их в перевернутом положении.






Вода, вода, кругом вода
Из двух колен и отрезка трубы соберите отводной элемент, регулируя его длину в соответствии с расположением хомутов на стене.

Еще одним немаловажным обстоятельством является необходимость учета теплового расширения желобов. Если не обратить на это внимание, результатом может оказаться их деформация и даже поломка. Ведь это, на первый взгляд незначительное, увеличение длины желобов при росте температуры может быть весьма существенным из-за значительной протяженности элементов водослива. Вот пример: удлинение пластмассового желоба составляет 0,7мм на 1 п/м при увеличении температуры на 10. Вроде бы очень немного. Аесли протяженность желоба 10м и перепад температуры зима- лето достигает 50, что даже в средней полосе России совсем не редкость, то элементарный расчет показывает, что изменение длины желоба составит 3,5см, и в случае жесткого крепления желоба может привести к возникновению значительных напряжений в конструкции. Для того чтобы тепловое расширение желобов не приводило к их деформации и поломкам, используют специальные расширительные устройства (компенсаторы). Каждое из этих устройств соединяет два отрезка желоба так, чтобы их концы могли сдвигаться. На некоторых моделях компенсаторов нанесены метки, указывающие температуру, при которой осуществляется монтаж системы. При установке край желоба надо совместить с соответствующей меткой. Чтобы компенсационные соединения правильно выполняли свои функции, они должны быть жестко прикреплены к зданию. Эти детали нужно обязательно использовать, если расстояние между углами горизонтальных стоков, то есть между жестко фиксированными элементами, превышает 8м. Внекоторых системах водосбора для компенсации теплового расширения желобов используют воронки водостока специальной (компенсирующей) конструкции, которые жестко крепятся к зданию при помощи кронштейнов.

Если же длина желобов меньше 8м или их линейному расширению ничто не мешает, то можно обойтись и без расширительных элементов.

Полимерные желоба и водосточные трубы выпускаются длиной 2, 3, 4 и 6м и обычно трех цветов- белого, черного и коричневого. Чтобы получить желоб большей длины, используют соединительные элементы различных конструкций, например резиновые уплотнители (обычно для желобов малого поперечного сечения). Вряде случаев соединение осуществляется с помощью специального клея (как в системах фирм NICOLL и PLASTMO). Работа с полимерными желобами и трубами очень проста- они легко режутся с помощью ножовки по металлу.

Об особенностях монтажа конкретных систем водослива говорить подробно не будем, они имеют ряд различий, связанных с конструктивными особенностями, и описаны в инструкциях фирм. Отметим только, что расстояние между кронштейнами, на которых крепятся желоба, не должно превышать 50-80 см. Учтите, что от воронок, заглушек, угловых элементов и неподвижно закрепленных компенсаторов ближайшие к ним кронштейны должны располагаться не ближе 5см. При монтаже водосточных труб кронштейны устанавливаются под каждой соединительной муфтой и c интервалом не более 2м. Монтаж начинают с тщательной разметки размещения водосточных труб, угловых элементов и кронштейнов крепления. О практике монтажа водосточной системы фирмы "МЕТАЛЛ ПРОФИЛЬ", выполненного специалистами ООО«АРТХАУС», мы расскажем в фоторепортаже.

Вода, вода, кругом вода
Соберите вертикальный ствол водосточной трубы, закрепив хомутами сначала отводной элемент, а потом трубы. Нижний отрезок ствола отрежьте по длине так, чтобы расстояние от сливного колена до отмостки было не менее 200мм.















Вода, вода, кругом вода
Для закрепления трубы хомутом стяните его с помощью клина.







Вода, вода, кругом вода
Карнизные планки накройте сверху пароизоляционной пленкой, подшитой к обрешетке для того, чтобы образующийся конденсат стекал в желоб.



Вода, вода, кругом вода
После завершения монтажа водосливной системы можно переходить к укладке кровельного покрытия.

И наконец о некоторых розничных ценах на конструкционные элементы полимерных систем водослива. Цена водосточного желоба белого цвета составляет $ 4,5-6,5 за 1п/м, а коричневого- $ 5,5-7,6. Соединитель желобов обойдется вам в $ 1,8-2, простая воронка- $ 6-8, а более сложная, компенсирующая тепловое удлинение желоба- $ 7,5-10. Компенсатор теплового удлинения стоит $ 7-8. Цена кронштейна крепления желоба зависит не только от конструкции, а в первую очередь от материала, из которого он сделан: пластмассовый кронштейн стоит $ 1,5-1,7, металлический- от $ 5,5. Кроме этого потребуются заглушки желоба ($ 0,9-3 за 1штуку), внешние и внутренние угловые поворотные элементы ($ 5-7 за 1штуку). Это что касается желобов. Водосточная труба в зависимости от диаметра и цвета стоит $ 5-7 за 1п/м, соединительная муфта- $ 2-3, тройник- $ 3-6, отвод- $ 3-6, кронштейн крепления водосточных труб- $ 1,5-2,5.

Для примера стоимость всех элементов водосточной системы (не требующей компенсаторов теплового расширения) для обычного дома размерами 68 м с двускатной крышей составляет $650, если детали сделаны из оцинкованной стали с полимерным покрытием, и $200, если детали из ПВХ.

А в заключение о том, куда же девать стекающую с крыши воду. Чтобы потоки из водосточных труб не размывали фундамент, вашу любимую клумбу или садовые дорожки, используйте появившиеся в последнее время в продаже системы линейного дренажа, которые монтируются в земле рядом с домом и вдоль дорожек. Они состоят из набора конструкционных элементов, таких как дождеприемник, дренажный желоб и т. п. От вашего решения зависят не только расположение и количество водосточных труб, но и оснащение дополнительными элементами соединения с дренажными трубами. Но устройство дренажных систем- тема для отдельного разговора.
