Укрощенный водопад

Особенности монтажа стальных, пластиковых, медных и цинк-титановых водосточных систем: технические характеристики и конструктивные особенности
Поскорее возвести над домом крышу- не к этому ли стремится каждый индивидуальный застройщик? Но вот крыша готова, и на нее обрушивается первый ливень. После осмотра стен и цоколя, изрядно намокших в результате водопада с кровли, становится ясно: без водосточной системы никак не обойтись.

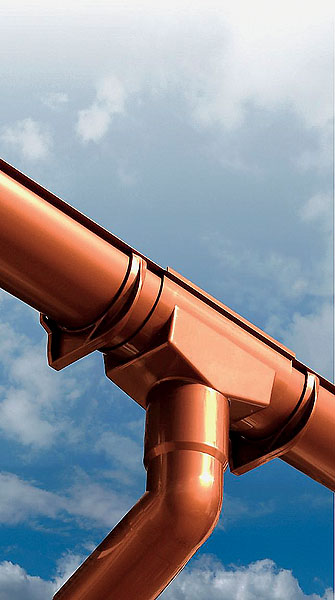

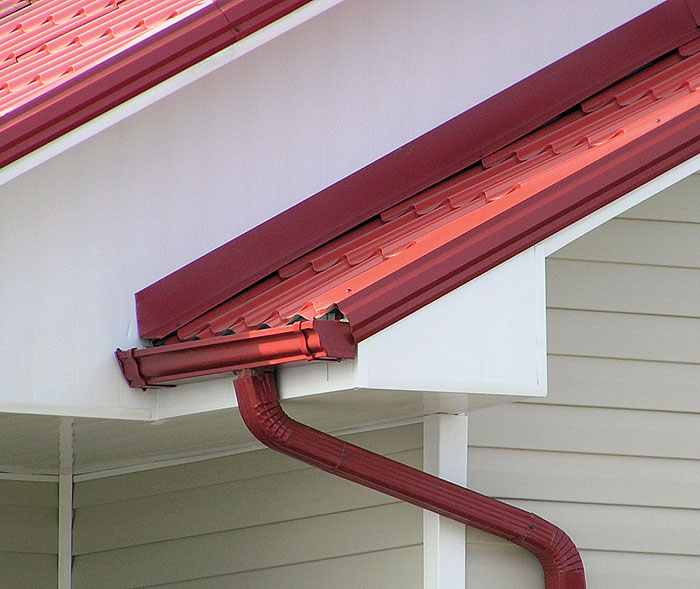

Укрощенный водопад Lindab Оградить здание от падающей с крыши воды необходимо по нескольким причинам. Во-первых, при дожде с ветром влага неизменно попадает на фасады (даже вынесенные на 500мм и более карнизы при таких метеоусловиях не помогут). Акак известно, жидкость оказывает разрушительное воздействие на большинство строительных материалов- кирпич, дерево, бетон, цементную штукатурку. Кроме того, намокшие стены теряют часть своих теплоизоляционных свойств. Во-вторых, крайне неприятными последствиями чревато избыточное увлажнение цоколя и фундамента- именно к ним поступает большая часть воды с крыши, ударяясь об отмостку и проникая под нее, в песчано-гравийную подушку. Врезультате срок службы фундамента, а вместе с ним и всего здания сокращается. Наконец, влага просачивается в подвальные помещения или в подполье, вызывая гниение конструкций пола и ухудшая микроклимат в доме.

Отметим также, что водосточная система является не только функциональным, но и декоративным элементом здания, в значительной мере влияющим на его архитектурный облик. Отом, какие варианты предлагают современные производители, чем следует руководствоваться при выборе водосточной системы, как грамотно ее спроектировать и установить, мы расскажем в этой статье.

Зимний экстрим

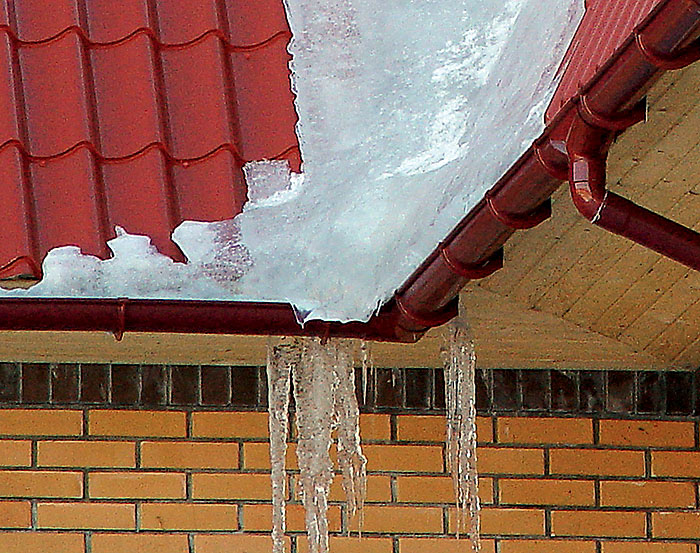

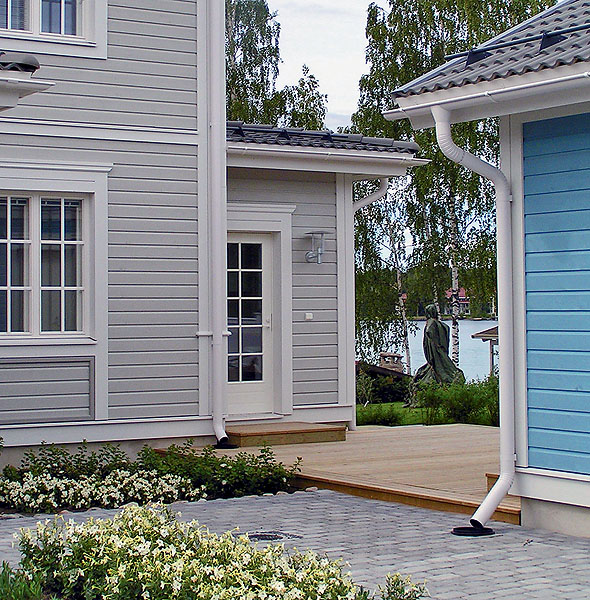

Укрощенный водопад NicollВ зимний период водосточная система подвергается повышенным нагрузкам. Серьезными испытаниями на прочность являются для нее лавинообразные сходы снега с крыши, неизбежное наполнение желобов льдом (влага, образующаяся при таянии снега на крыше, попадая в желоб, намерзает там слой за слоем), сосульки, вызывающие неравномерные нагрузки на желоба. Радикальным решением проблемы может стать монтаж системы антиобледенения- нагревательных кабелей по краю кровли, в желобах и водосточных трубах. Однако стоит она недешево и к тому же требует энергозатрат в процессе эксплуатации. Как правило, чтобы предотвратить повреждение водостоков льдом и снегом, достаточно, во-первых, правильно утеплить крышу, обеспечив вентиляцию подкровельного пространства; во-вторых, расположить крепеж желобов и труб в строгом соответствии с инструкцией производителя. Для защиты от снежных обвалов с металлической кровли имеет смысл также установить по краям скатов снегозадерживающие бортики.

На любой вкус

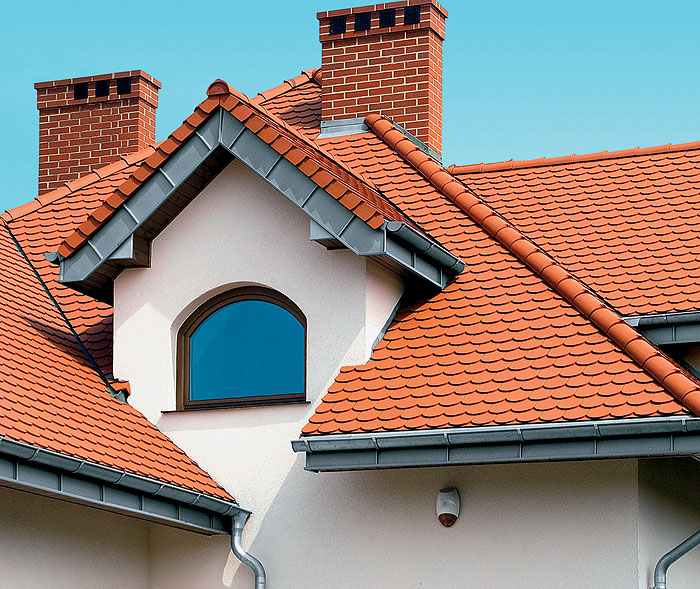

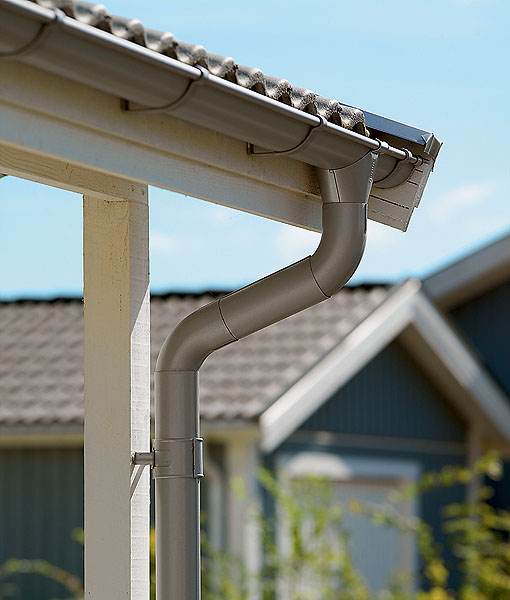

Укрощенный водопад LindabК водосточной системе в наши дни предъявляют немало требований. Это высокая стойкость к коррозии; достаточная механическая прочность, позволяющая выдерживать воздействие льда и снега; наличие большого ассортимента фасонных деталей, делающее возможной установку на крышах сложной конфигурации (многощипцовой, многоуровневой, многоскатной ит.п.); точность подгонки элементов друг к другу, обеспечивающая легкость монтажа и герметичность стыков. Перечисленным условиям отвечают водосточные системы из ПВХ и оцинкованной стали с полимерным покрытием, пользующиеся сейчас наибольшим спросом. Причины того, что водостоки из простой оцинковки теряют популярность,- их непрезентабельный внешний вид, сложность сборки и невысокая герметичность, вызванная плохой подгонкой деталей друг к другу и наличием выступающего вальцовочного шва.

Системы из ПВХ не подвержены коррозии, имеют небольшую массу, легки в сборке, гасят шум дождя, а благодаря современным пластифицирующим добавкам обладают достаточно высокой ударопрочностью даже при отрицательных температурах. Пластиковые водостоки в основном поставляют в Россию из-за рубежа. Их производят фирмы Plastmo (Дания), Hunter Plastics (Великобритания), международные компании Galeco и Wavin, Gamrat, Kaczmarek, Profil (все- Польша), S-lon (Нидерланды), Inefa, Rehau (обе- Германия), Nicoll (Франция), First Plast (Италия), Scala Plastics (Бельгия), Plastika (торговая марка Nitra-Р, Словакия) идр. Не так давно изготовление водосточных систем из ПВХ было налажено и в России (Ruplast).

Укрощенный водопадФото 1.
RheinzinkУкрощенный водопадФото 2.
RheinzinkВо многие комплекты современных водосточных систем входят дополнительные аксессуары:

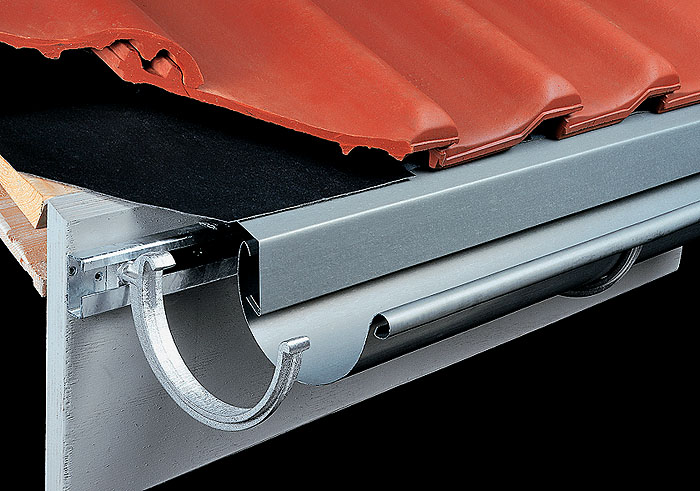

1.- карнизные планки, предотвращающие протечки между кровлей и желобом;

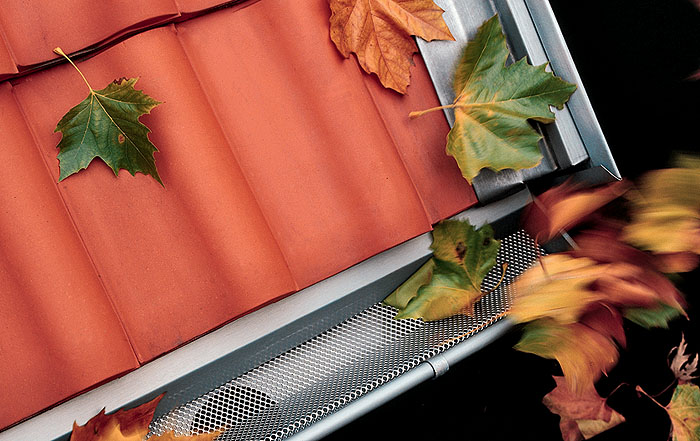

2.- сетчатая защита от опавшей листвы (из-за отсутствия такой конструкции могут засориться трубы)

Элементы пластиковых водосточных систем могут быть круглого, прямоугольного или фигурного сечения. Последние два типа применяют для того, чтобы придать оригинальный облик фасадам здания. Но при этом следует учитывать, что их пропускная способность чуть меньше, а вероятность засорения чуть больше, чем круглых, при одинаковой площади поперечного сечения. Как правило, пластическую массу, используемую для производства элементов водостоков, окрашивают в четыре основных тона: белый, коричневый, серый (или бежевый), черный (или графитовый). Вассортименте компании Nicoll есть также водостоки вишневого и зеленого цветов. Элементы с фигурным сечением дороже, чем с круглым, на 20-30%, а цветные дороже белых примерно на 15-20%. ПВХ можно окрасить и в медный цвет, для чего, правда, требуется добавить в пластическую массу полиметилметакрилат. Это достаточно дорогая технология, и применяют ее лишь немногие компании- например, Braas (Германия).

Детали из ПВХ меняют свои размеры при колебаниях температуры (изменение длины составляет примерно 0,7мм на 1пог.м при перепаде температуры, равном 10С), поэтому крепить желоба можно только с помощью специальных кронштейнов. Они прочно удерживают желоб, но в то же время не мешают ему сдвигаться вдоль карниза.

Куда дальше?

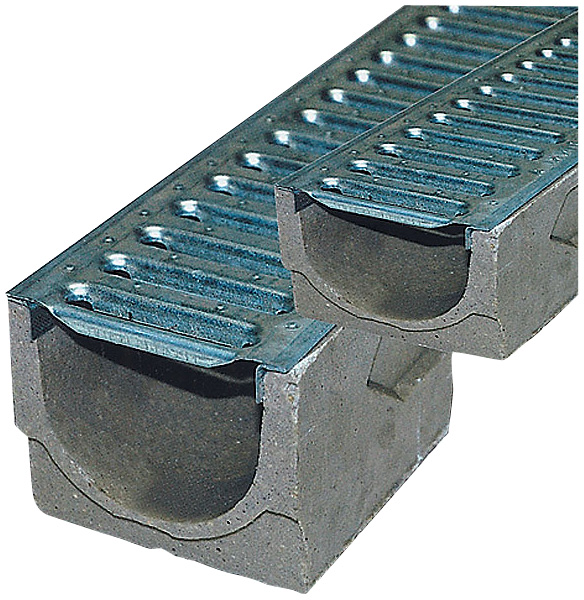

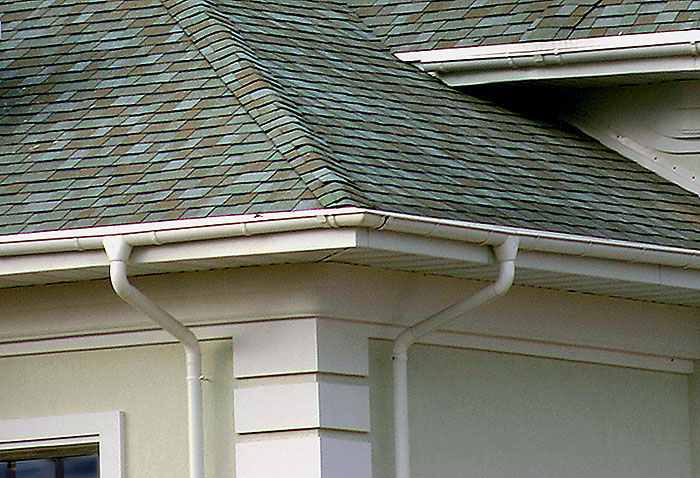

Укрощенный водопадScala PlasticsСброс дождевой и талой воды на отмостку не гарантирует от увлажнения фундамента, проникновения воды в подвальные помещения, при этом отмостка может растрескаться под воздействием сил морозного пучения. Воду необходимо отвести от дома как минимум на 3-4м. Комплексное решение подразумевает наличие дренажной системы- легче всего обустроить линейный поверхностный дренаж вдоль отмостки. Готовые дренажные каналы с защитными решетками, изготовленные из стойких к коррозии материалов (пластика, полимербетона), производят компании Hunter Plastics, Nicoll, Scala Plastics, Sita Bauelemente (Германия) идр. На участках с высоким уровнем грунтовых вод сооружают закрытую дренажную систему (для осушения почвы вокруг дома) и оборудуют ее точечными поверхностными приемниками под изливами труб кровельного водостока. Спомощью дренажных систем дождевые и талые воды сбрасывают в придорожные канавы, на понижающийся рельеф либо в приемный колодец.

Пожалуй, единственный недостаток пластиковых систем- постепенное выцветание под воздействием ультрафиолетовых лучей (обращенная к солнцу сторона желобов и труб приобретает пепельный оттенок).

Не менее широко на отечественном рынке представлены стальные водосточные системы, выпускаемые предприятиями "Металлист" (торговая марка GrandLine), "Металл Профиль" (модели "МП Модерн" и "МП Престиж), "Стройпромет" (в том числе торговая марка Knudson), Aquasystem (все- Россия), Lindab, Рlannja Siba, Wijo (все- Швеция), Orima (в том числе торговые марки Takotta и Weckman), Ruukki (обе- Финляндия) идр. Для производства элементов металлических систем применяют оцинкованную сталь толщиной 0,5-0,6мм с двусторонним полимерным покрытием. Стойкость последнего к атмосферным факторам является основным условием, определяющим долговечность водостоков. Полиэстеровое покрытие, неплохо выдерживающее перепады температуры и действие ультрафиолетовых лучей, наносят тонким слоем (25-30мкм), поэтому его легко повредить при монтаже. Покрытие на основе ПВХ (так называемый пластизол) имеет толщину 100-200мкм и благодаря этому устойчиво к механическим воздействиям. Упластизола есть один минус- со временем он выцветает. Этого недостатка лишены ПВХ-покрытия нового поколения, которые содержат присадки, повышающие стойкость к ультрафиолету. Они разработаны и применяются известным металлургическим предприятием Arcelor Mittal (Люксембург), у которого приобретают листовую сталь для водосточных систем некоторые отечественные фирмы (например, "Металл Профиль"). Зарубежные компании используют в основном сталь с покрытием из полиуретана, модифицированного полиамидом (пурал). Это весьма стойкое к атмосферным факторам и прочное покрытие- при сравнительно небольшой толщине (50мкм) оно эффективно защищает металл от локальных повреждений. При производстве деталей, которые невозможно изготовить из листовой стали с покрытием (например, держателей желобов), отечественные и зарубежные фирмы обычно применяют порошковую краску, способную исправно защищать металл от коррозии в течение 20лет.

Число основных цветов варьируется у различных производителей от трех (Orima, Lindab) до пяти или даже семи (Aquasystem, "Металл Профиль"). Практически все фирмы на заказ могут окрасить элементы в дополнительные тона. Но если вам необходимы водостоки нестандартного цвета, будьте готовы к тому, что это не только отсрочит вашу покупку на 2-3нед, но и скажется на ее цене (система обойдется примерно на 15% дороже).

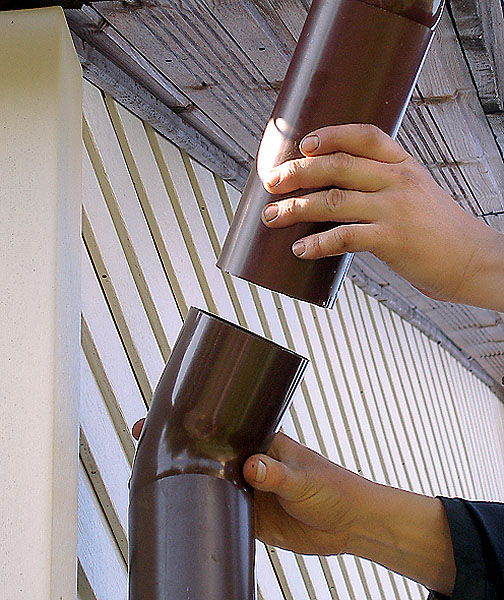

Укрощенный водопад RuplastУкрощенный водопад RuplastЕсли концы пластикового желоба жестко закреплены (у водосточной системы для многоскатной кровли, где желоба нужно сращивать под углом), следует использовать соединители или воронки особой конструкции, компенсирующие тепловое расширение

Стальные водосточные системы следует приобретать только у известных производителей, чтобы не получить в качестве сюрприза держатели желобов из стали толщиной 2-2,5мм (вместо необходимых 4мм) или, что еще хуже, комплектующие из неоцинкованного крашеного металла.

На российском рынке помимо стальных можно найти и другие металлические водосточные системы. Из меди их изготовляют "Металл Профиль", Aquasystem, Friсke (Германия), Lindab. Из цинк-титана (сплав цинка с небольшим количеством меди и титана)- фирмы Rheinzink, VM ZINC (торговая марка Umicore) (обе- Германия), Friсke (торговая марка Gromo), Aquasystem. Из алюминия- предприятия Prefa (Германия), Вuchner Manufacturing (Канада). Этими весьма дорогостоящими системами, как правило, комплектуют кровли из того же материала или из натуральной черепицы. Такие водостоки практически не поддаются коррозии, однако медь и цинк являются весьма мягкими металлами и поэтому требуют очень осторожного обращения при транспортировке, монтаже и в процессе эксплуатации. Цинк-титановые водостоки окрашивают в разные оттенки, используя патинирующие составы; алюминиевые- анодируют и покрывают атмосферостойкими эмалями.

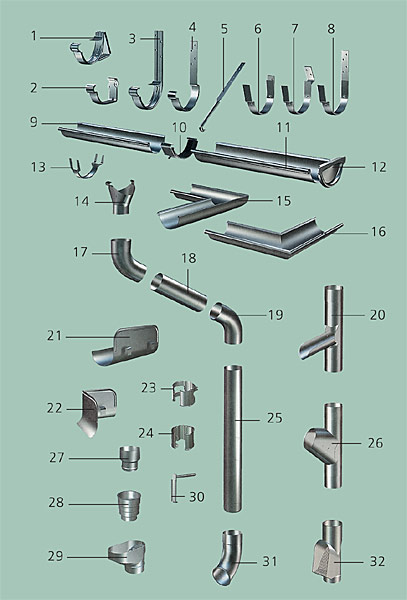

Детали водосточной системы:

Укрощенный водопад1-8- держатели желоба;
9,11- желоба;
10- соединитель желоба;
12- заглушка;
13- скоба соединителя;
14- воронка;
15,16- уголки желоба;
17,19- колена;
18- патрубок;
20- коллекторная труба с изливом;
21,22- ограничители перелива желоба;
23,24- хомуты трубы;
25- труба;
26- тройник;
27- соединительная муфта;
28- переходник универсальный;
29,32- трапы дренажные;
30- кронштейн хомута;
31- колено сливное

Надо сделать нам расчет...

На первый взгляд водосточная система представляет собой весьма несложную конструкцию. Однако чтобы она исправно функционировала и эффективно справлялась с потоками воды, а монтаж не буксовал из-за отсутствия необходимых деталей, следует рассчитать параметры и номенклатуру изделий. Рекомендуем произвести измерения и сделать предварительный расчет до визита в торгующую фирму. Тогда вы будете гарантированы от ошибок, часто совершаемых при быстрой калькуляции «на коленке», избавитесь от необходимости лихорадочно вспоминать требуемые размеры, а разговор с продавцами окажется более предметным.

Прежде всего следует выбрать нужный размер сечения элементов- его определяют в зависимости от площади водосбора (обычно ее принимают равной площади скатов крыши), количества и расположения спусков (приемных воронок). Врамках каждой модели водосточной системы типоразмеров может быть два (Profil, Ruplast, S-lon идр.), три (Hunter Plastics, Lindab, Nicoll идр.), а иногда и больше. Наиболее востребованы в частном строительстве варианты, обеспечивающие сток воды со скатов площадью до 100м2 и 100-200м2. Впервом случае применяют желоба шириной 100-120мм и трубы внутренним диаметром не менее 85мм. Во втором- желоба шириной 120-150мм и трубы диаметром 100-125мм. Некоторые модели, например LG25 и LG33 (Nicoll), позволяют сочетать определенный тип желобов с трубами разного сечения, «подгоняя» тем самым систему под большую или меньшую площадь водосбора.

С точки зрения плоскости

До недавнего времени плоские (в том числе эксплуатируемые) кровли практически не применяли в частном строительстве. Но с тех пор как на наш рынок пришли европейские технологии, популярность этого атрибута средиземноморского архитектурного стиля существенно возросла. Организация стока воды с плоской крыши- особая проблема, ведь без системы дренирования такая кровля прослужит совсем недолго. Обычно поверхности придают небольшой уклон к срединной продольной оси, где располагают приемные воронки- трапы. При этом водосточные трубы проходят внутри здания- обычно их размещают в сантехнических стояках. Наряду с рабочей системой требуется установить систему аварийного ливневого сброса воды на грунт через фасад здания. Системы дренирования плоских кровель представлены на нашем рынке продукцией фирм Hunter Plastics, Sita Bauelemente идр.

Чем большим количеством спусков оборудован желоб, тем лучше система справляется со своей задачей, но при этом с точки зрения архитектурного облика здания и экономии затрат их число требуется свести к необходимому минимуму. Как правило, на каждые 8-10м желоба достаточно одной трубы. Но если, например, длина карниза превышает 10м, в любом случае рекомендуется установить водосточные трубы на обоих концах желоба и сделать разуклонку последнего от центра к приемным воронкам. Связано это с тем, что скорость потока в желобе значительно меньше, чем в трубе, а если придать желобу слишком большой уклон, будет "захлебываться" приемная воронка - таким образом, при ливне длинный желоб непременно переполнится.

Определившись с типоразмером и количеством спусков, приступают к расчету суммарной длины желобов и труб, количества фасонных и крепежных деталей. Благодаря тому что производители выпускают желоба и трубы разной длины (обычно 2, 3 и 4м), есть возможность свести количество отходов к минимуму. Определяя протяженность водосточных труб, надо учитывать ширину карниза, иначе вам может не хватить небольшого отрезка трубы, необходимого для устройства «лебединой шеи», соединяющей вертикальную трубу с желобом.

Кроме желобов, труб и колен для оборудования простой двускатной крыши водосточной системой следует приобрести держатели желобов и труб (их количество зависит от материала водостоков), приемные воронки, заглушки желоба, изливы, соединители желобов и соединители труб (для пластиковых систем). Для более сложной крыши могут потребоваться внешние и внутренние угловые соединители желоба, тройники водосточных труб ит.д. Для нестандартных углов (если изломы линии карниза отличаются от 45 и 90 либо при изменении уклона ската) многие производители (Aquasystem, Nicoll идр.) возьмутся изготовить необходимые элементы по спецзаказу.

Укрощенный водопадФото 3
Dr. Schiefer (Fricke)
Укрощенный водопадФото 4
Dr. Schiefer (Fricke)
Укрощенный водопадФото 5
"Металл Профиль"
Укрощенный водопадФото 6
Aquasystem

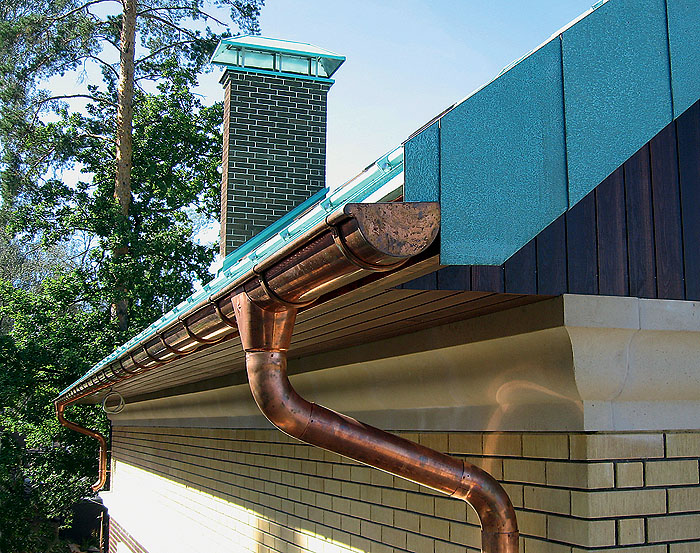

3. Оригинальная система Fricke из патинированной меди. Вобычных условиях медь приобретает аналогичный оттенок спустя 10-15 лет

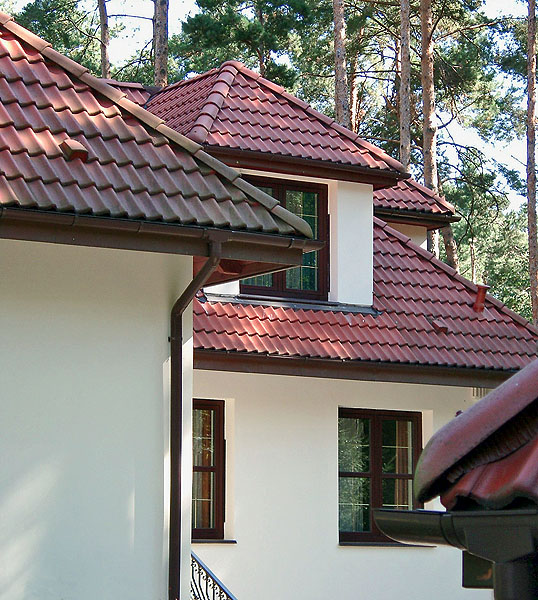

4. Если длина каждого карниза двускатной кровли превышает 10м, требуется устроить 4 спуска, чтобы желоба не переполнились при ливне
4. Металлические элементы прямоугольного сечения, как правило, стоят на 15-20 % дешевле, чем круглого
6. При расчете системы для многоскатной кровли число спусков определяют, исходя из суммарной длины желобов

Превращаем части в целое

Стоимость водосточной системы по сравнению с ценой дома невысока. Ее монтаж из современных комплектующих не представляет большой сложности, а следовательно, сами по себе эти работы стоят относительно недорого. Почему же установка водосточной системы порой превращается в проблему, а некоторые дома так и стоят без водостоков долгие годы? Ответ прост: чтобы смонтировать систему, как правило, требуются строительные леса (ни с крыши, ни с лестницы установить желоба на двухэтажном доме не удастся). Авозводить их специально для этого крайне невыгодно. Поэтому для экономии средств целесообразно осуществлять монтаж либо в процессе кровельных работ (воспользовавшись теми лесами, с которых подшивают карнизы и прибивают ветровые доски), либо в ходе наружной отделки стен. Пока не уложено кровельное покрытие, есть возможность укрепить кронштейны желобов, привинтив их к доскам обрешетки. Данный способ- самый надежный, однако его не рекомендуется применять, если кровлю покрывают гибкой черепицей, так как этот материал не способен скрыть неровности основания.

Укрощенный водопада. Укрощенный водопадб. Укрощенный водопадв.
Укрощенный водопадг. Укрощенный водопадд. Укрощенный водопаде.

Укрощенный водопадж. Укрощенный водопадз. Укрощенный водопади. Укрощенный водопадк.

Первый этап монтажа водосточной системы из ПВХ (установка желобов):

а- первый держатель желоба крепят с таким расчетом, чтобы внешний край желоба оказался на 30мм ниже линии ската крыши (для компенсации наклона ветровой доски применены опорные клинья);

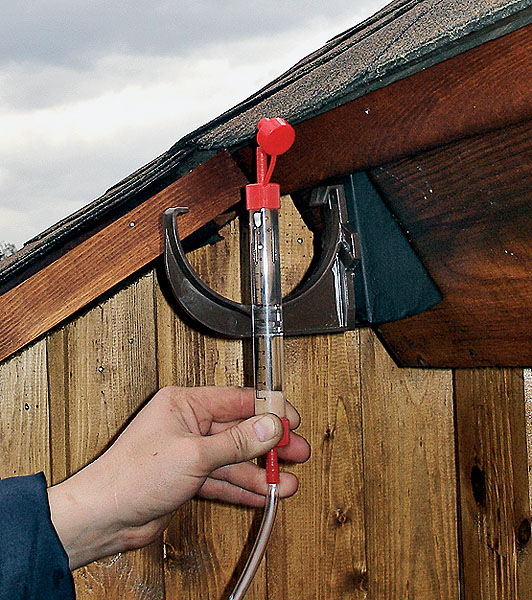

б- последний держатель выставляют по водяному уровню на 20мм ниже первого (общая длина желоба - 6м);

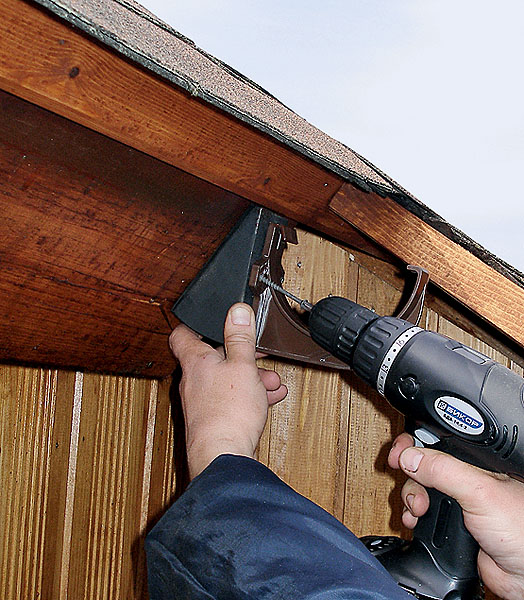

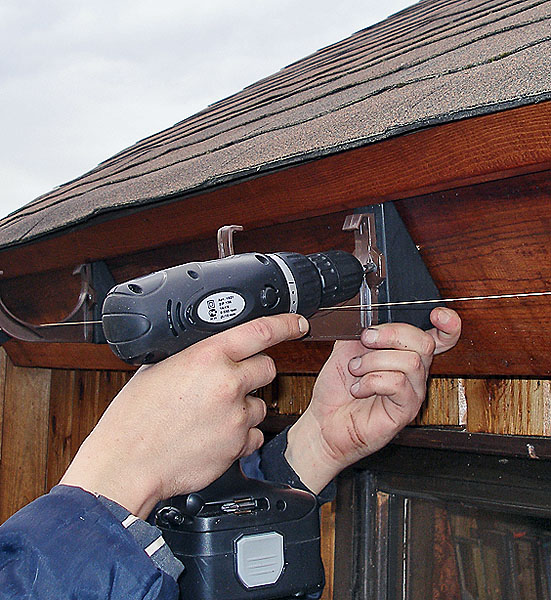

в- между полками крайних держателей натягивают шнур и, ориентируясь по нему, привинчивают остальные держатели;

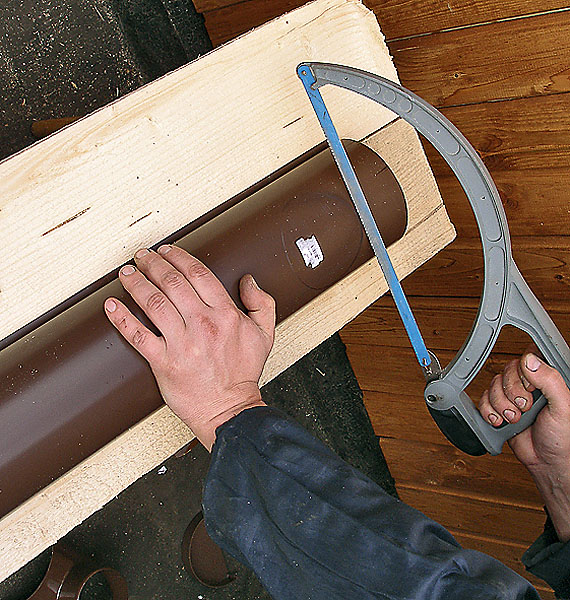

г- сделав разметку, ножовкой по металлу выпиливают отверстие под водоприемную воронку;

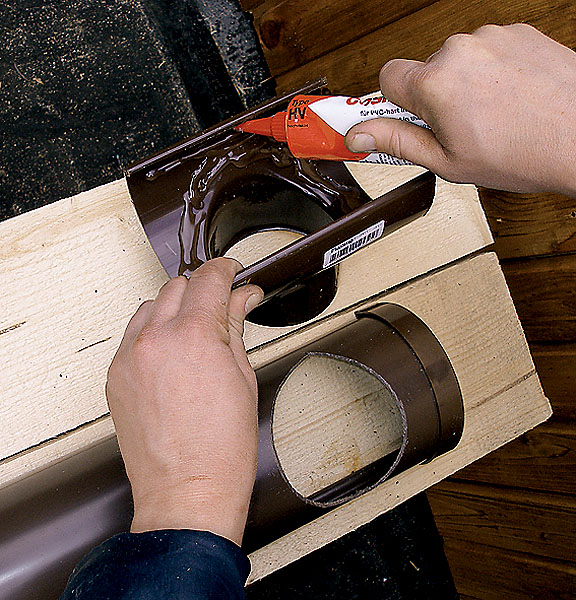

д- приклеивают воронку и заглушки желоба клеем на основе дихлорэтана (это вещество растворяет верхний слой пластика, обеспечивая тем самым очень высокую прочность соединения);

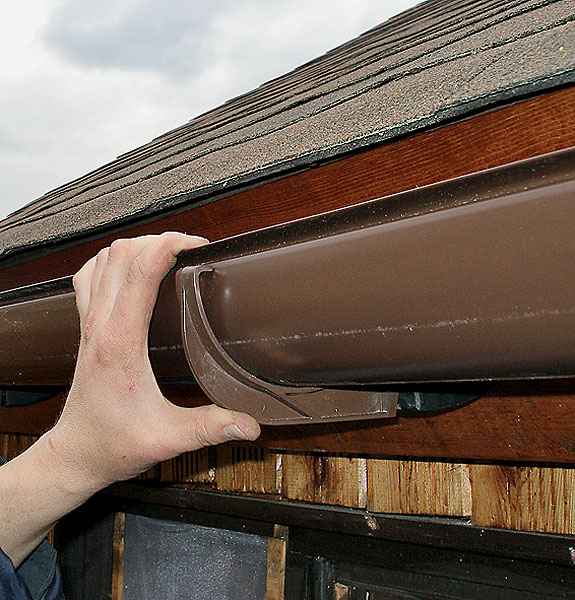

е- устанавливают желоб, последовательно защелкивая его в держателях

Второй этап монтажа водосточной системы (крепление труб):

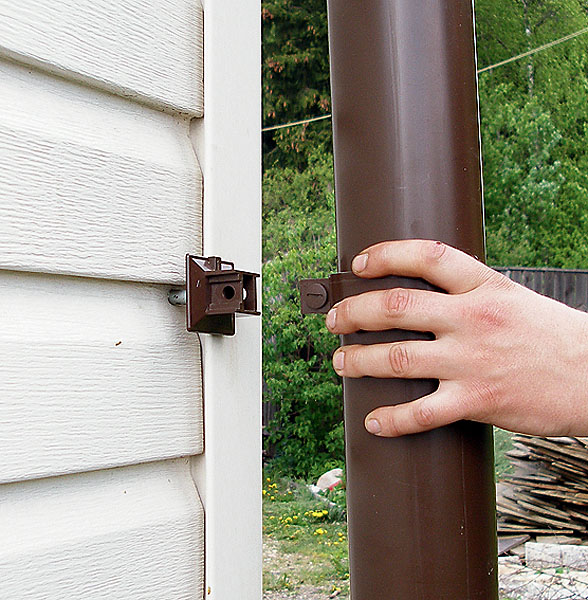

ж- просверлив сквозь обшивку и обрешетку отверстия в стенах, привинчивают шурупами длиной 120мм и диаметром 6мм кронштейны, после чего с помощью хомутов крепят к ним трубы;

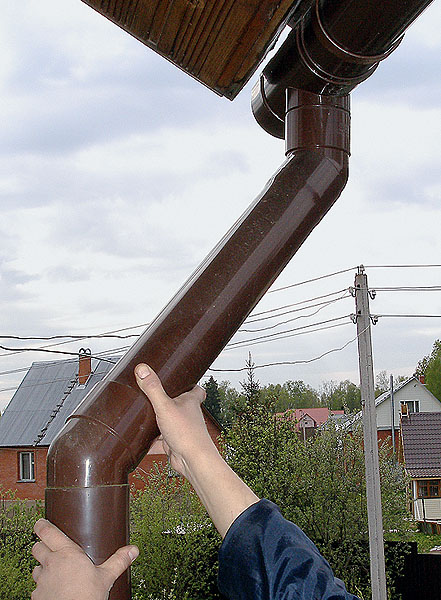

з,и- из двух колен и патрубка собирают "лебединую шею";

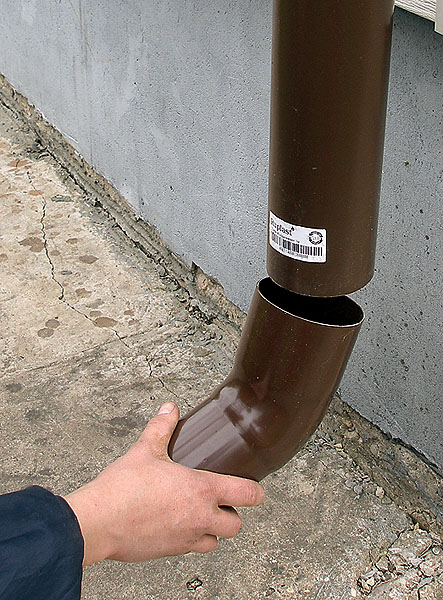

к- присоединяют на клею сливное колено

Кроме того, надо отметить, что укрепленные на стенах по углам здания водосточные трубы существенно затрудняют наружную отделку стен (оштукатуривание, обшивку сайдингом). Если таковую планируют, то водостоки стоит монтировать в два этапа: во время кровельных работ навесить желоба, а после отделки стен установить трубы. Но можно и целиком смонтировать систему в процессе отделки фасадов. Есть два варианта крепления кронштейнов к готовым карнизам:
к лицевой карнизной доске (непременно следует позаботиться о том, чтобы эта доска была прочно привинчена к концам стропил, иначе при наполнении желоба водой или льдом ее просто оторвет);
сквозь кровельное покрытие к обрешетке (используют специальные кронштейны и кровельные шурупы).

Не следует крепить держатели желоба к нижней стороне карнизного свеса, так как подшивочный материал не сможет удержать его при эксплуатационных нагрузках.

Максимальное расстояние между кронштейнами для стальных желобов составляет 600-700мм, для пластиковых- 500-600мм, для медных и цинк-титановых- 300мм. Наибольшее расстояние между держателями труб для всех перечисленных систем - не более 2 тыс.мм. При наличии соединений труб один из кронштейнов непременно располагают под стыком на расстоянии не более 150мм от него, а каждый отрезок трубы крепят как минимум двумя кронштейнами. Пластиковую трубу (или отрезок трубы) жестко фиксируют хомутом только в верхней точке- остальные держатели служат лишь направляющими. Трубы вставляют друг в друга не до упора, а оставляя зазор (5-10мм) для компенсации линейного теплового расширения.

Укрощенный водопадФото 7
Orima
Укрощенный водопадФото 8
Rheinzink
Укрощенный водопадФото 9
Ruplast
Укрощенный водопадФото 10

7. Иногда кровельный водосток подключают к дренажной системе, соединяя трубы, но чаще устраивают точечные приемники под изливами
8. Системы из кровельного цинка изготовляют на заказ

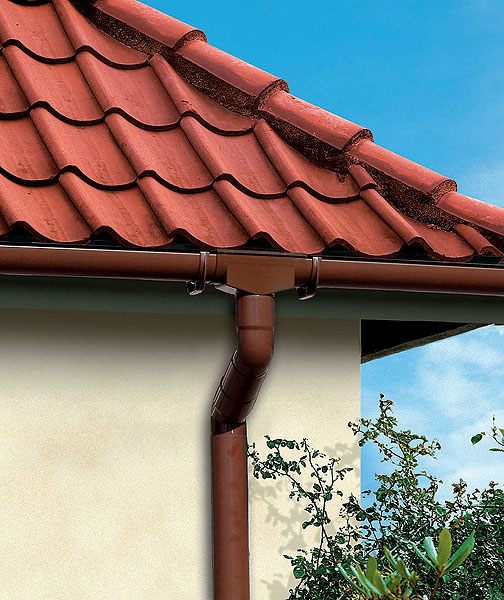

9. Выбор материала водосточной системы практически не зависит от типа кровельного покрытия- так, пластиковые желоба прекрасно сочетаются с натуральной черепицей

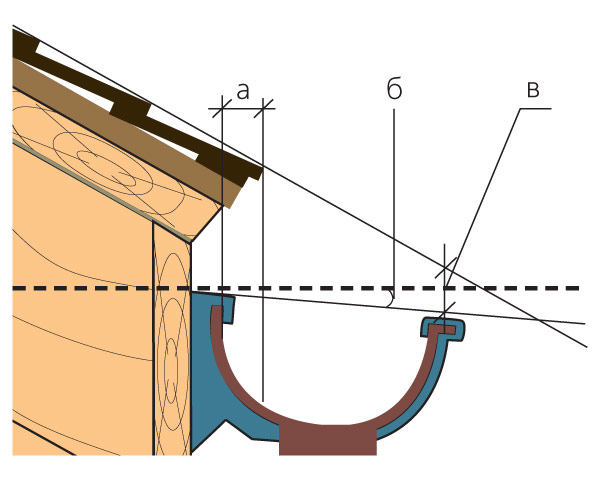

10. Необходимые параметры для крепления водосточного желоба:
а)- свес ската над желобом - 0,2-0,3 ширины желоба;
б)- уклон от карниза - 3-5;
в)- расстояние от линии ската до внешнего края желоба - 25-40мм

Монтаж систем из различных материалов и от разных производителей имеет свои нюансы. Так, металлические элементы довольно часто скрепляют друг с другом при помощи заклепок, а стыки уплотняют силиконовым герметиком. Cистемы из ПВХ монтируют, используя дихлорэтановый клей (Nicoll, Plastmo, Ruplast). Доборные элементы некоторых систем (Gamrat, Profil) уже снабжены резиновыми уплотнителями, что облегчает сборку и, кроме того, позволяет легко заменить поврежденную (например, упавшей веткой) деталь. Оборудование здания водосточной системой лучше всего поручить бригаде кровельщиков или специалистам фирмы-продавца.

Сравнительная стоимость некоторых элементов водосточных систем круглого сечения для крыш со скатами площадью до 100 м2

Фирма Материал Цена элемента, руб.*
Желоб, пог. м Труба, пог. м Колено Кронштейн желоба
Ruplast ПВХ 150 170 180 60
Gamrat ПВХ 130 170 170 70
Nicoll ПВХ 210 220 200
Scala Plastics ПВХ 150 150 120 50
Plastika ПВХ 170 200 160 140
Aquasystem Сталь с полимерным покрытием 200 260 230 110
Ruukki Сталь с полимерным покрытием 250 320 200 150
Lindab Сталь с полимерным покрытием 230 280 270 130
«Металл Профиль» Сталь с полимерным покрытием 525 720 220 140
Lindab Медь 1650 2150 550 400
Prefa Алюминий 600 650 690 350
Rheinzink Цинк-титан 1200 1350 670 500
Braas ПВХ 330 420 230 200
* - для ПВХ указаны цены на элементы белого цвета, для стали - на элементы стандартных цветов

Редакция благодарит компании «Металл Профиль», Aquasystem, Braas, Dr. Schiefer, Lindab, Nicoll, Orima, Rheinzink, Ruplast за помощь в подготовке материала.
