Как сделать водонапорную башню своими руками: чертежи и инструкция

Водонапорная башня на участке позволяет не только организовать капельный полив на огороде, но и решить другие проблемы, связанные с использованием воды. О том, как построить подобное сооружение, рассказывает Игорь Шишкин.
Как сделать водонапорную башню своими руками: чертежи и инструкция

Фото: И. Шишкин. Рисунки: В. Ефанкин

Когда наступает лето, начинаются и извечные заботы огородников: прополка и полив. Технология полива проста: опустил насос в бочку с нагретой за день водой, воткнул вилку насоса в розетку и перемещайся вдоль грядок со шлангом. Однако шланг в это время ведёт себя как капризный ребёнок: то завяжется в узел, то закрутится, то переломится, а уж цепляется за всё, что только может. При движении от грядки к грядке надо следить, чтобы шланг не повредил помидоры, огурцы и другие посадки. В общем, я задался вопросом, как сделать водонапорную башню своими руками, организовать полив, а заодно и решить ряд других проблем.

Система капельного полива

Сейчас на рынке продаётся множество систем капельного полива. Самые простые и, на мой взгляд, удачные, представляют собой систему шлангов с капельными дозаторами, фитингами для подключения к напорному баку и кранами для переключения подачи воды к той или иной грядке.

В качестве напорного бака рекомендуется использовать ёмкость, приподнятую над поверхностью земли на высоту не менее 1 м. Объём ёмкости должен быть достаточным для полива всего огорода. Использование водопровода нежелательно из-за низкой температуры воды, вредящей растениям. В напорном же баке вода за один–два дня нагревается до приемлемой температуры и не создаёт стрессовой ситуации посадкам. Таким образом, можно сформулировать минимальные требования к мини-водонапорной башне:

  • объём должен быть достаточным для однократного полива всего огорода;
  • материал олжен быть устойчив к воздействию ультрафиолетового излучения;
  • цвет для более быстрого нагрева должен быть тёмным;
  • материал не должен быть прозрачным, иначе вода быстро зацветает и в баке вырастает шапка зелёных водорослей;
  • по расположению высота установки должна быть не менее 1 м над уровнем земли, а то и более.

Выбор бака

При расчёте нужного объёма я учёл потребность в поливе (~350 л) и 30–50 л на технические нужды: мойку автомобиля, добавление воды в детский бассейн, воду для уборки помещений и т. п.

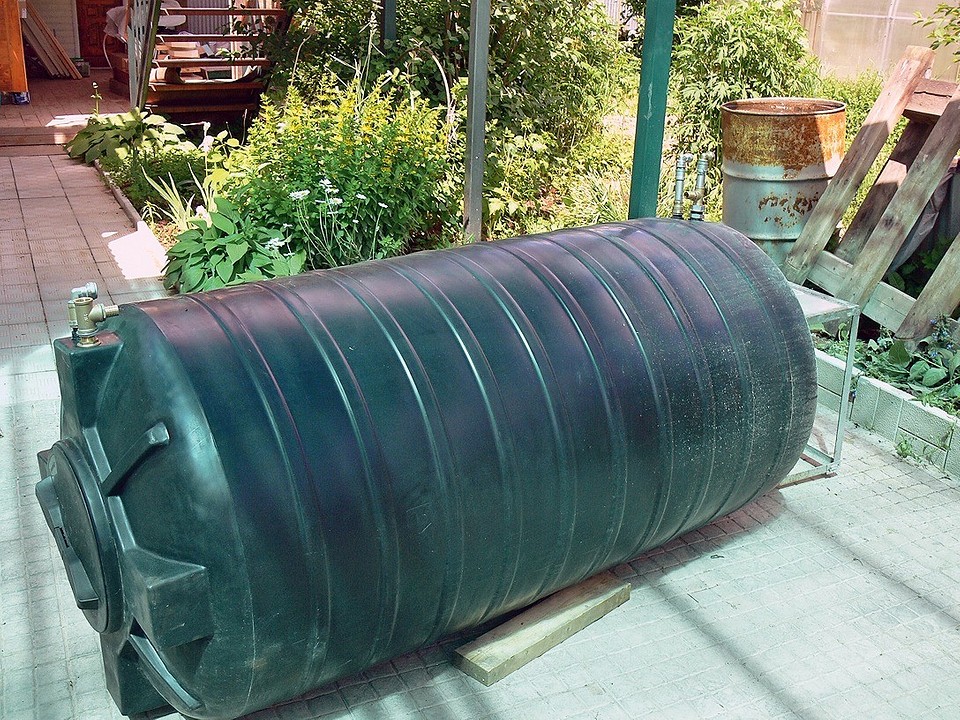

Проанализировав характеристики и цены предлагаемой отечественными производителями продукции, я остановился на чёрном баке из полиэтилена средней твёрдости ATV‑750 объёмом 750 л фирмы Aquatech. Он укомплектован двумя резьбовыми штуцерами 3/4” и одним резьбовым штуцером 1”. Дополнительно в верхней части имеется технологическое отверстие Ø 34 мм.

Водонапорная башня: чертеж

Башню я изготовил из труб квадратного и прямоугольного сечения с толщиной стенок не менее 2 мм. Такая толщина необходима для обеспечения надёжной сварки без прожога стенок. Как правило, производители стального профиля в целях экономии толщину проката делают в пределах минимального допуска, и вместо 2 мм она достигает иногда 1,5 мм.

Башню сделал в виде усечённой пирамиды высотой 2,29 м и с углом в основании 85° (рис. 1). Технологически было проще изготовить в виде прямоугольного параллелепипеда, но меня категорически не устраивал внешний вид такой конструкции. Опасения в сложности сварки усечённой пирамиды оказались напрасными. При условии точного расчёта угла в основании башни и длины стоек, а также точной их нарезки в размер по длине и углам, пирамида получается сама собой.

Устройство башни: 1 — ​основание; 2 — ​стойка; 3, 5 — ​элементы площадки; 4 — ​раскос; 6 — ​стойка ограждения; 7 — ​перила ограждения; 8, 9 — ​деревянные поперечины; 10 — ​бак для воды.

Странная, на первый взгляд, высота (2,29 м) башни обусловлена длиной продаваемого стального профиля, равной 6 м. При этих размерах потребовалось 12 м профиля 60 × 60 × 3 мм.

Каркас башни

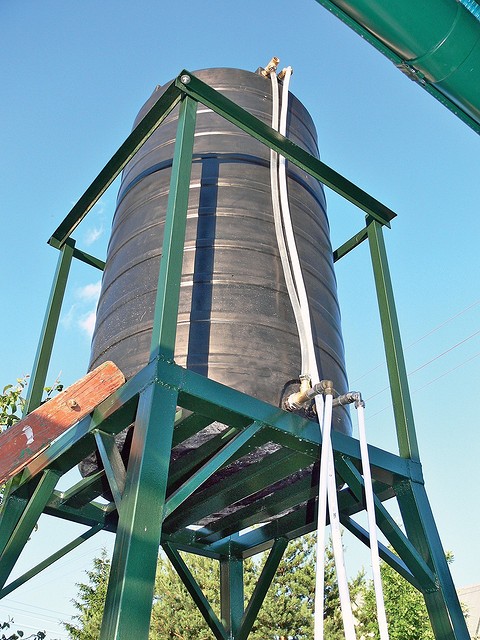

Основание я изготовил из прямоугольной трубы 80 × 40 × 2 мм, в верхние и нижние углы вварил раскосы из профиля 40 × 40 × 2 мм. Верхнюю площадку сварил из остатков труб 60 × 40 × 2 мм. Стойки ограждения сделал из труб 40 × 40 × 2, для ограждения использовал оставшиеся от постройки забора уголки 50 × 50 × 4 мм; один из них — ​съёмный, крепится с помощью болтов и гаек. Сделал это, что бы было удобно ставить и снимать бак.

Для ограждения бака использован уголок

В основании башни — ​бетонная плита толщиной 15 см, в которой заложено два слоя арматурной сетки 50 × 50 × 5. Плиту залил на песчаной подушке толщиной 15 см. Крепление каркаса башни к фундаментной плите выполнил сваркой к пруткам арматуры, вмурованным в бетон. Подъём бака весом 24 кг на башню не вызвал никаких проблем, однако перед тем, как поставить водонапорную башню на даче, смонтировал часть фитингов.

Монтаж водонапорной башни на участок

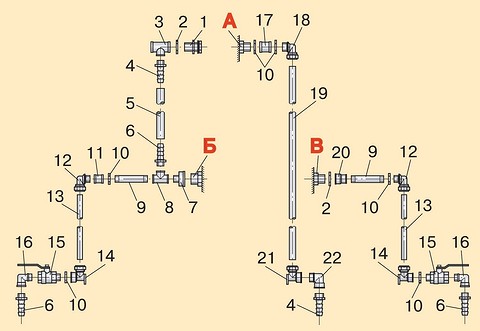

Схема обвязки водопроводной арматурой показана на рис. 2, 3. Для заполнения бака шланг насоса или внешнего водопровода подключается к штуцеру 4 и вода по металлопластиковой трубе 19 (Ø 20 мм) через штуцер А подаётся в бак. Для контроля заполнения используется прозрачная трубка 5 из полихлорвинила. При переполнении вода сливается через штуцер 1 и тройник 3.

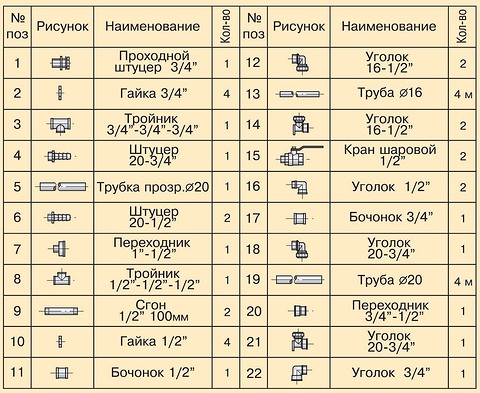

Комплект водопроводной арматуры, использованный в конструкции водонапорной башни

Забор воды — ​по двум ниткам через штуцеры Б и В по металлопластиковым трубам 13 (Ø 16 мм) через шаровые краны 15. К одному выходу я подключил автомойку, второй выход использую для полива огорода.

Монтировал фитинги я в три этапа. Сначала на верстаке в тисках собирал отдельные узлы, используя лён и специальный герметик, а затем ставил их на баке. Резьбовые штуцеры А, Б и В, установленные на баке, только наживлены. На внутренней поверхности штуцеров сделаны четыре выступа, позволяющие предохранить от проворота штуцер в момент затяжки.

Обвязка башни водопроводной арматурой

Специального инструмента для удержания штуцера ни в магазинах, ни на строительном рынке я не нашёл, поэтому удачно использовал для затяжки подобранные стамески.

На третьем этапе, после того, как установить бак на место, я соединил ранее установленные узлы между собой трубами 13 и 19.

Прозрачную трубку 5 я смонтировал на втором этапе. Металлопластиковые трубы закрепил с помощью клипс на поперечине 8, а шаровые краны и входной штуцер смонтировал на поперечине 9 (см. рис. 1).

В заключение о затратах на постройку водонапорной башни. Стоимость фундаментной плиты — ​1700 руб., металла — ​3900 руб., бака — ​6500 руб., фитингов — ​3900 руб. (цены мая 2017 г.) Работа выполнена своими силами.

Статья была опубликована в журнале «Дом», №12 2017. Вы можете подписаться на печатную версию журнала.

  • Материал подготовил: Игорь Шишкин
