Избавляемся от ледяных пробок: как подключить греющий кабель для водопровода внутри трубы

Рассказываем, как отогреть дачный водопровод зимой и избавиться от ледяных пробок внутри труб.
Избавляемся от ледяных пробок: как подключить греющий кабель для водопровода внутри трубы

Фото: Сергей Бирюков

Эксплуатация этой системы проявила одну неприятную особенность. Если зимой интервалы между приездами не превышали двух-трёх недель, всё было нормально. Однако, если перерыв составлял месяц или более, в трубе, подводящей воду в дом, где-то возникала ледяная пробка. Весной пробка быстро таяла, хотя земля и оставалась промороженной. Такое быстрое исчезновение пробки указывает на то, что она возникает над уровнем земли в подвале. По-видимому, происходит следующее.

В относительно тёплом конце трубы, опущенном в колодец, вода испаряется. Пары поднимаются по трубе к самому холодному участку в подвале неотапливаемого дома и конденсируются там в виде инея, за достаточно большой интервал времени образуется пробка. Если интервалы между приездами небольшие, просвет трубы не смыкается, при очередном включении насоса намёрзший лёд растапливается, и пробка не образуется.

Для исключения возникновения пробок, а также для растапливания образовавшихся необходим подогрев трубы, который можно производить как снаружи, так и изнутри. Для этой цели выпускаются специальные кабели, которые представляют собой два параллельных проводника, запрессованных в полупроводящую пластмассу и покрытых изолирующим материалом. Иногда покрытие включает в себя и экранирующую оплётку.

Автор приобрёл кабель с наружным сечением 3,3 × 8,3 мм и резиновые колпачки для него. Погонная мощность кабеля составляла 20 Вт/м. Для ввода кабеля в трубу водопровода можно приобрести специальные переходы, но они, как правило, выпускаются универсальными — для труб c резьбой ½, ¾ и 1, поэтому громоздки и дороги.

Как сделать переход-уплотнитель своими руками

Для приобретённого кабеля и подводящей трубы с внутренним диаметром 19 мм автор решил самостоятельно изготовить переход-уплотнитель из подходящих водопроводных деталей — удлинителя с наружной и внутренней резьбой ½ (поз. 1 на фото), перехода с наружной резьбой ½ и внутренней 3/8 (поз. 2), а также двух шайб из нержавеющей стали с внешним диаметром 18 мм, купленных в магазине крепежа (поз. 3), и резинового уплотнителя, изготовленного из ластика толщиной 10 мм (поз. 4).

Для формирования отверстия вытянутой формы в резиновом уплотнителе перехода использовалась шлифовальная машинка Dremel 8200 с фрезой диаметром 3,2 мм из её комплекта, которая была установлена в приспособление, преобразующее её в сверлильный (и почти фрезерный) станок.

Далее цилиндр был вырезан из ластика при помощи тонкостенной заточенной латунной трубки с внешним диаметром 20 мм.

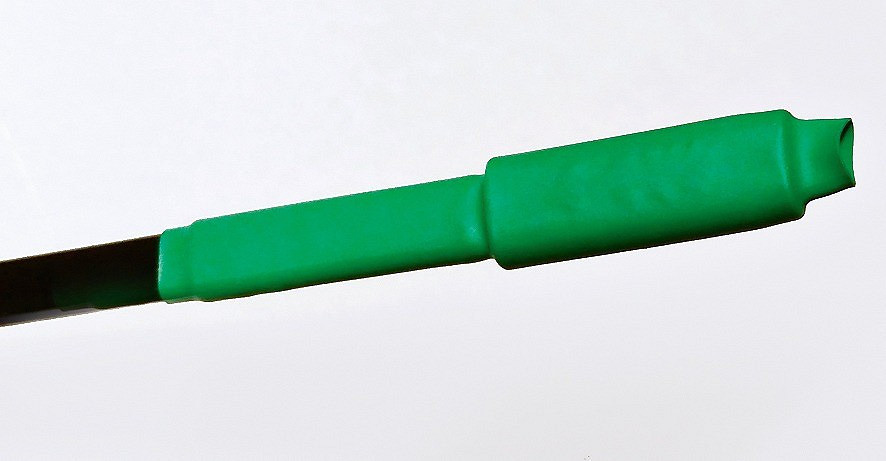

Герметизация конца кабеля проведена при помощи резинового колпачка из комплекта кабеля. Для плотной посадки колпачка использовалась термоусадочная трубка. Вначале на часть кабеля, непосредственно примыкающую к будущему колпачку, была «посажена» термоусадочная трубка в два слоя. В результате удалось подобрать трубку, которая «села» и на колпачок, и на утолщённый кабель.

Под колпачок и в торцевой зазор между ним и утолщающей термоусадкой было нанесено небольшое количество резинового клея (фото 1), после чего на него была «усажена» трубка подходящего диаметра (фото 2), а затем ещё одна чуть большего размера (фото 3).

Монтаж обогревающего кабеля для водопровода внутри трубы

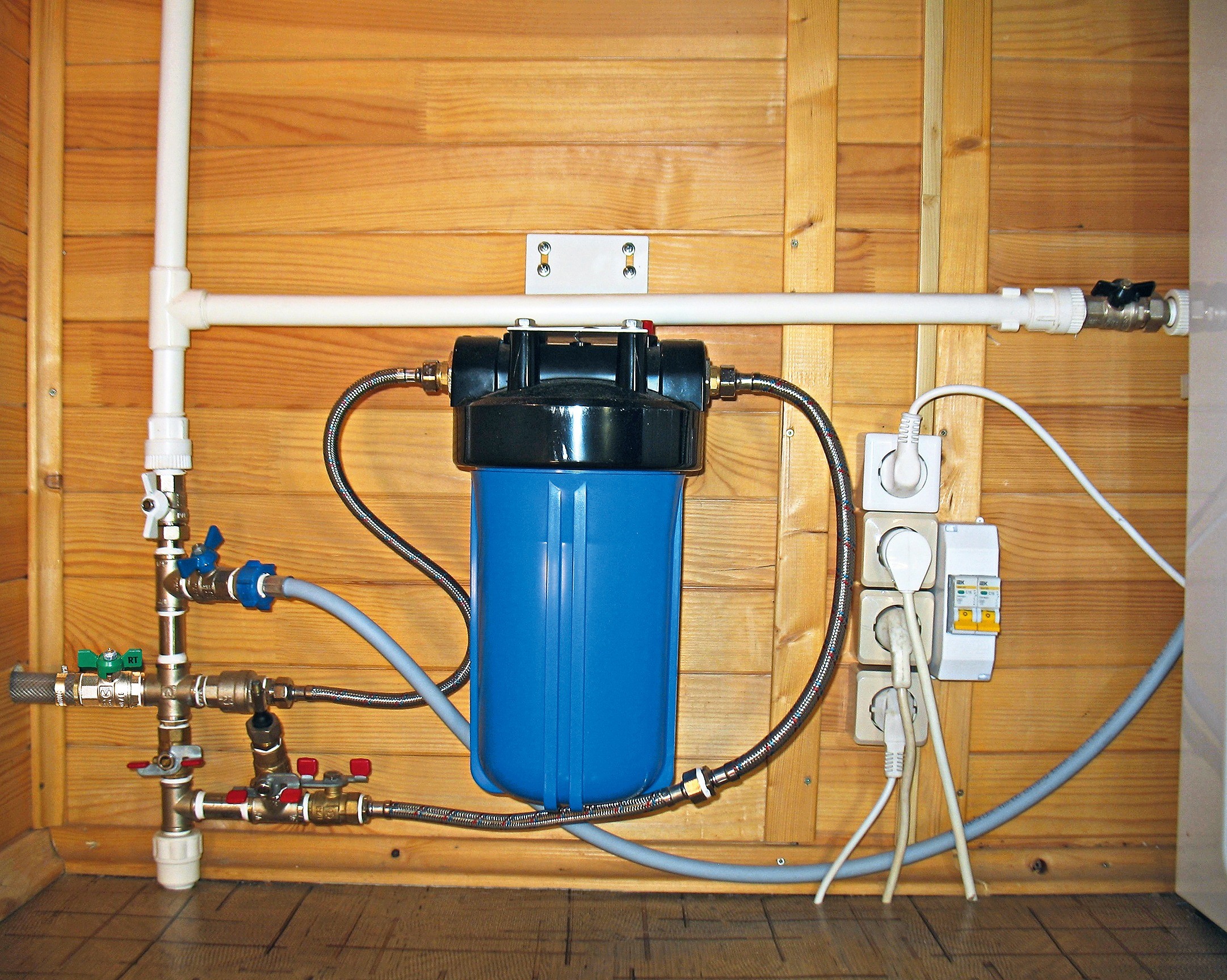

Для ввода кабеля в трубу водопровод был слегка доработан. Подача воды по шлангу из колодца через подвал во внутреннюю разводку производится через короткий отрезок полипропиленовой трубы с внешним диаметром 25 мм, проходящий через пол. В подвале на этом отрезке установлен штуцер для шланга, сверху — переход с внешней резьбой ½. На этот переход навёрнут тройник, по горизонтальному отведению которого вода попадает во внутридомовую разводку, а в вертикальное ввёрнут герметизирующий переход для кабеля. Некоторое время водопровод эксплуатировался с заглушкой на вертикальном отведении тройника (фото 4).

Как завести греющий кабель в водопроводную трубу? Установку целесообразно проводить в следующем порядке. Вначале из водопровода следует слить воду в колодец и поднять насос на поверхность, стараясь вытягивать шланг горизонтально. По возможности распрямить кабель, вставить его в отверстие тройника и ввести на необходимую длину (фото 5).

В тройник ввернуть удлинитель ½ (поз. 1) с уплотнительной фторопластовой лентой, в удлинитель вложить шайбу (поз. 3). Чтобы вода не просачивалась по резьбе удлинителя, нужно заполнить её силиконовым герметиком. Вставить резиновый уплотнитель, вторую шайбу, ввернуть переход (поз. 2).

Теперь вы знаете, как подключить кабель обогрева труб. Если зимой после долгого перерыва в посещениях дачи в трубе образуется ледяная пробка, достаточно на 20 мин подать на кабель напряжение сети, и пробка растает.
