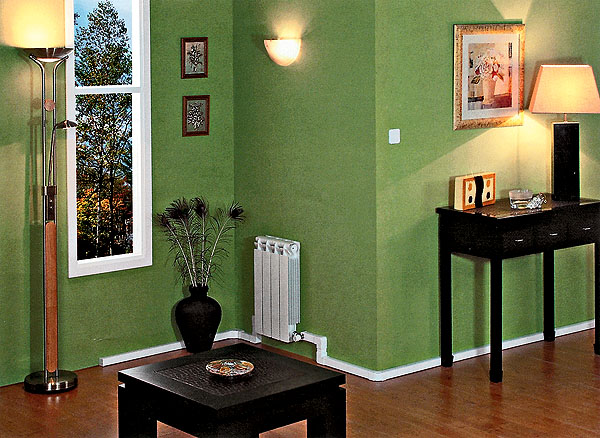

В современном интерьере прибитый к плинтусу кабель, идущая по стене подводка к радиатору будут выглядеть странно и неуместно. Мы расскажем о том, куда и как их спрятать
Современный дом или квартиру невозможно представить без водоснабжения и канализации, бытовой техники и электроники. Инженерное оборудование наших жилищ становится все сложнее, и мы буквально опутаны сетью труб, проводов и кабелей. Всвоем «первозданном» виде они отнюдь не украшают интерьер...

Уже давно миновали времена, когда мы терпимо относились к открыто проложенным внутренним коммуникациям и заботились лишь о том, чтобы провода были надежно закреплены и не мешали при ходьбе, а трубы- аккуратно покрашены. Вэтой статье мы расскажем о том, куда и как их спрятать, не нарушая существующих норм и правил, а главное- не в ущерб безопасности жилища.

Большие хлопоты

Как явное сделать тайным EfapelВ современном интерьере прибитый к плинтусу кабель, идущая по стене подводка к радиатору будут выглядеть странно и неуместно. Амежду тем в большинстве типовых домов трубы центрального отопления проведены открыто, и притом часто на значительном расстоянии от стен. Некоторые многоэтажные здания стали оборудовать системами водоснабжения и отопления с поквартирной горизонтальной разводкой. Вэтом случае трубы проводят в квартиру от стояка, расположенного в лестнично-лифтовом холле, и как их спрятать- забота хозяина. Взагородных домах и квартирах со свободной планировкой не обойтись без горизонтальных воздуховодов вытяжной вентиляции (подобные воздушные каналы, но значительно меньшей протяженности, предусмотрены и в некоторых малогабаритных квартирах). При установке сплит-системы часто возникает необходимость скрыть трубы с хладагентом и управляющие коммуникации между разнесенными блоками. Но, безусловно, больше всего хлопот доставляет электропроводка.

Как явное сделать тайнымФото А. МедведеваВ панельных и блочных домах типовых серий провода и кабели проложены внутри технологических и специально предусмотренных пустот в несущих конструкциях и перегородках. Это удобно и безопасно, вот только сечение жил "штатных" проводов порой оказывается недостаточным для одновременной работы мощных бытовых приборов, сплошь и рядом устанавливаемых жильцами. Из рук вон плохо обстоит дело и с количеством розеток, а их местонахождение, как и расположение выключателей верхнего света, удовлетворяет новоселов лишь в очень редких случаях. Витоге электропроводку приходится монтировать почти "с нуля" даже там, где она вроде бы уже есть. (Обращаем внимание читателей на то, что внесение изменений в систему внутриквартирных коммуникаций, в том числе и в схему электропроводки, является перепланировкой и требует согласования с органами жилищного и энергонадзора.) Но даже если вы не собираетесь менять электропроводку, без прокладывания новых кабелей- для телевизионной антенны, телефона, Интернета- никак не обойтись. Аесли в ваших планах- сделать их скрытыми, незаметными, при работах следует соблюсти некоторые правила.

Все по правилам

Запрещается застраивать газопроводы стенами, панелями, замуровывать их в стены и заделывать керамической плиткой. Газопровод должен быть доступен для осмотра и технического обслуживания.

Из Постановления Правительства Москвы
от 2 ноября 2004 г. № 758-ПП

Сказ о штрабе

Коммуникации, проложенные в толще стен, перегородок и перекрытий (в специально предусмотренных или технологических пустотах), не видны глазу, не "съедают" место и надежно защищены от механических повреждений. Но даже при возведении частных домов к такому способу прибегают нечасто- из-за сложности технологии и соответственно высокой стоимости проектных и строительных работ. Что касается типовых зданий, на этапе ремонта пропустить новые провода, а тем более трубы через существующие пустоты, увы, невозможно. Поэтому в большинстве случаев новые коммуникации заделывают в штрабы- канавки, прорезаемые или продалбливаемые в стенах. Однако необходимо учитывать, что данный способ, вполне допустимый в одних случаях (взагородных домах из кирпича и полнотелых блоков, в квартирах со свободной планировкой, стены которых имеют увеличенную толщину), в других является нарушением строительных норм. Ведь несущие конструкции типовых многоэтажек испытывают очень большую нагрузку, а штрабы ослабляют их и уменьшают площадь опоры в стыках. Штрабление плит перекрытия недопустимо ни в многоэтажках, ни в загородных домах.

Как явное сделать тайнымФото 1
Фото П.Николаева, А.Бойко
Как явное сделать тайнымФото 2
Фото Р.Шеломенцева
Как явное сделать тайнымФото 3
Фото Р.Шеломенцева
Как явное сделать тайнымФото 4
Фото Р.Шеломенцева

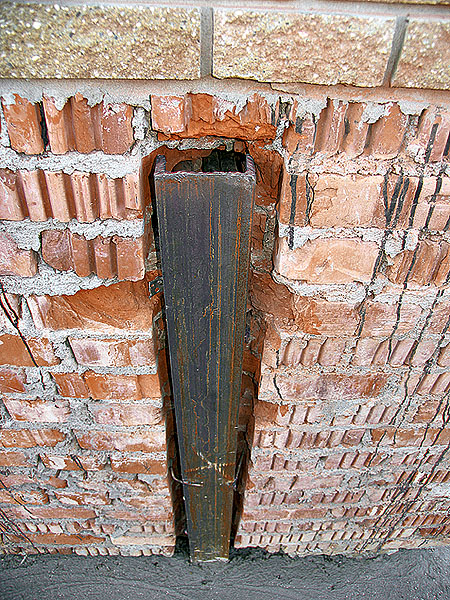

1.Для защиты проложенного в штрабе кабеля применен толстостенный стальной швеллер. Таким образом, риск повреждения кабеля при отделочных работах и последующей эксплуатации помещения сведен к минимуму.

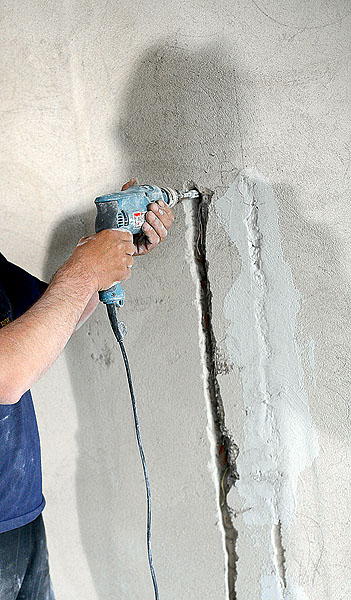

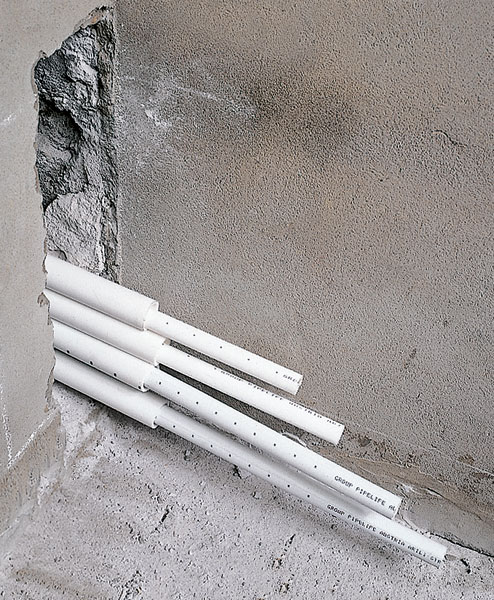

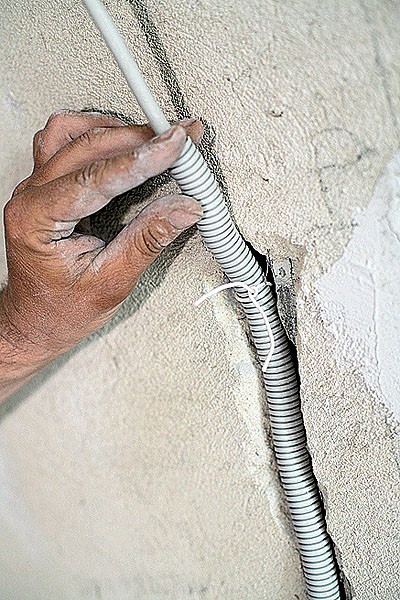

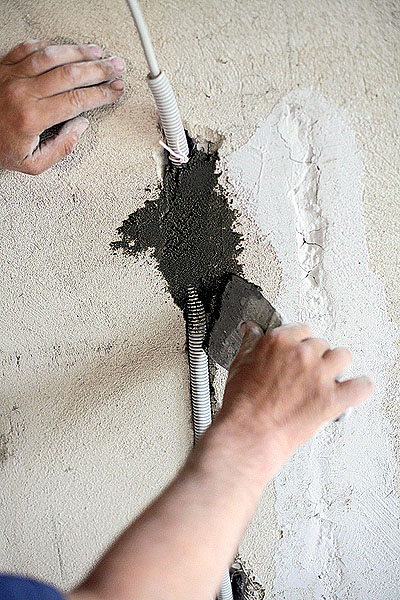

2-4.Чаще всего штрабы делают при помощи перфоратора. Предохранить кабель от повреждений в процессе монтажа позволяет гибкая труба из негорючего ПВХ, которую фиксируют в канавке, а затем зашпаклевывают.

Все по правилам

В домах типовых серий не допускается устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов.

Из Постановления Правительства Москвы "О порядке переустройства
помещений в жилых домах на территории города Москвы"
от 8 февраля 2005г. №73-ПП

Электропроводки, жестко закрепляемые и заделываемые в стены, должны располагаться горизонтально, вертикально или параллельно кромкам стен помещения. Электропроводки, проложенные в строительных конструкциях без крепления, можно располагать по кратчайшему пути.

ГОСТ Р 50571.15-97 «Электроустановки зданий»

Всегда к услугам

Альтернативой штрабам в панелях и плитах перекрытий служит скрытая прокладка коммуникаций под штукатуркой стен, в стяжке пола, за обшивкой стен, в надпотолочном пространстве, а также открытая прокладка внутри возведенных строительным способом и готовых коробов. Оштукатуривание стен толстым слоем отнимает много времени, расценки на подобные работы весьма высоки, поэтому первый способ в последнее время находит весьма ограниченное применение. Остановимся подробнее на более распространенных технологиях.

В стяжке пола можно расположить как трубы, так и любые кабели. Проводку к розеткам и выключателям затем заделывают в неглубокие вертикальные штрабы, практически не ослабляющие панель, а подводку к радиаторам отопления и водоразборной арматуре выводят вдоль стен и впоследствии закрывают декоративными экранами, прячут в короба ит.д. Но у этого способа есть отдельные недостатки. Во-первых, не исключено повреждение электропроводки и труб при монтаже напольного покрытия. Чтобы избежать этой неприятности, потребуйте у строительной организации, выполняющей работы, подробную схему новой проводки (кстати, без такой схемы невозможно согласование перепланировки) и, прежде чем приступить к монтажу напольного покрытия, пользуясь планом, отметьте мелом на стяжке расположение коммуникаций. Во-вторых, в бетонную стяжку не удастся спрятать трубы большого диаметра (канализационные), поскольку массу столь толстой стяжки перекрытие может просто не выдержать (не говоря уже о неоправданном расходе средств). Если все же у вас есть настоятельная необходимость спрятать под полом канализационную трубу- например, при создании "островной" кухни, переносе сантехнического оборудования, лучшим вариантом будет устройство каркасного или блочного подиума (см. "ИВД", 2007, №5; 2008, №11), пола по регулируемым лагам либо сухой стяжки. Подиум можно сделать практически любой требуемой высоты, а с помощью двух других технологий без особого труда и существенного увеличения массы конструкции вы получите под полом "рабочее" пространство высотой до 200мм- лишь бы это позволяла высота потолков. Напоминаем, что засыпные полы нельзя монтировать во «влажных» зонах, а в полах по лагам в этом случае необходимо применять водостойкую фанеру.

Все по правилам

Скрытая прокладка стальных трубопроводов, соединяемых на резьбе, за исключением угольников для присоединения настенной водоразборной арматуры... не допускается.

СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»

Прокладка трубопроводов из полимерных труб должна предусматриваться скрытой: в полу, плинтусах, за экранами, в штрабах, шахтах и каналах...

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»

И последнее: в штрабах и под стяжкой кабели в двойной изоляции допустимо укладывать и без дополнительной защиты, но все же разумнее поместить их в гофрированные трубы из ПВХ- таким образом вы сведете к минимуму возможность механического повреждения проводки при монтаже и вероятных подвижках строительных конструкций. Если же вы хотите обеспечить сменяемость проводки, подойдут лишь гладкие трубы- стальные или из ПВХ.

Прокладка коммуникаций в надпотолочном пространстве считается наиболее безопасной- практически нет риска повредить их при отделке и эксплуатации помещения. Однако следует иметь в виду, что тянуть силовые кабели за потолками из горючих материалов- деревянных реек, пенополистирольных панелей, полиэстеровой пленки- дело довольно сложное и дорогостоящее. Для обеспечения пожарной безопасности прокладывать электропроводку здесь следует только в металлической трубе. (Данное правило относится к электропроводке внутри любых конструкций из горючих материалов.) При этом толщину стенок трубы выбирают в зависимости от группы горючести материала и площади сечения жил кабеля. Для электропроводки за подвесными потолками (как и за обшивкой стен) из ГКЛ, ГВЛ и иных негорючих материалов специалисты рекомендуют кабели в исполнении НГ ("негорючий") или LS (от англ. low smoke- «с низким дымо- и газовыделением»).

Соблюдай дистанцию

Правила устройства электроустановок" требуют при пересечении открыто проложенных труб водоснабжения или отопления с кабелями и проводами оставить между ними промежуток не менее 50мм "в свету", причем кабель необходимо дополнительно защитить от механических повреждений на расстоянии не менее 250мм в каждую сторону от трубопровода (обычно для этого используют металлорукав). При параллельной прокладке расстояние между водопроводной трубой и кабелем должно быть не менее 100мм. Большинство специалистов рекомендуют распространять это правило и на коммуникации, скрытые под обшивкой стен, за подвесными потолками и в стяжке пола (но в последнем случае расстояние между трубой и кабелем можно уменьшить в 2 раза).

Электропроводку легко спрятать и за подшивным потолком, направляющие которого крепят непосредственно к перекрытию. Авот для того чтобы замаскировать воздуховоды, лучше всего подойдут подвесные и натяжные системы. Любые коммуникации, скрытые за фальшпотолками (кроме электропроводки над подвесными и подшивными потолками из негорючих материалов), необходимо крепить при помощи хомутов к стенам или перекрытию. (Советуем крепить к стенам, так как хомуты придется располагать довольно часто- с шагом около 400мм, а большое количество отверстий под дюбели так или иначе ослабляет плиту перекрытия.)

Если высота помещения изначально невелика, имеет смысл устроить на потолке перепады уровней- такое решение визуально увеличивает объем комнаты и предоставляет широкие возможности для дизайна интерьера (например, зонирования).

Как явное сделать тайнымФото 5
ФотоР.Шеломенцева
Как явное сделать тайнымФото 6
ФотоР.Шеломенцева
Как явное сделать тайнымФото 7
Фото В.Балашова

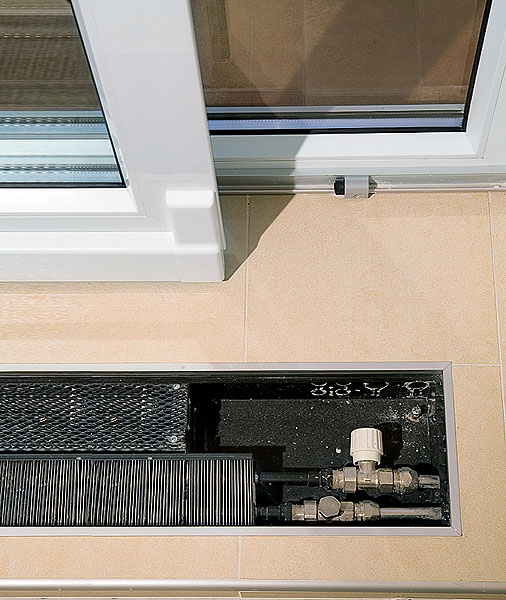

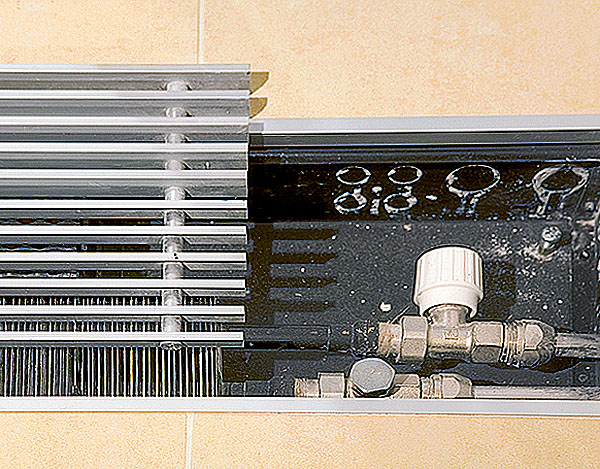

5-6.В стяжке пола разместили не только трубы отопления, но и конвектор для обогрева балконной двери.

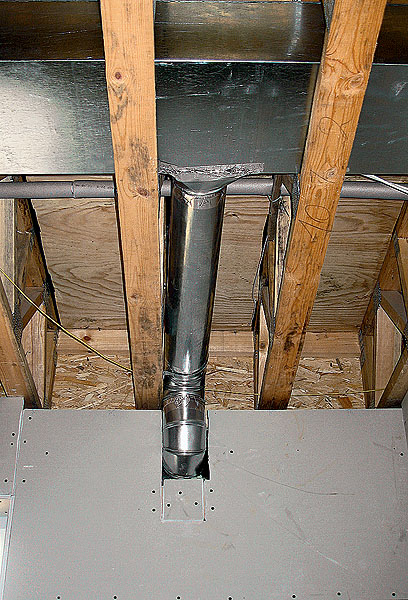

7.При реконструкции здания и новом строительстве в толще деревянного перекрытия можно проложить трубы водоснабжения и отопления, а также воздухо-воды большого диаметра.

Фальшстены из гипсокартона позволяют не только провести отделку гораздо быстрее по сравнению с традиционным оштукатуриванием, но и скрыто проложить многие внутренние коммуникации. Конечно, в малогабаритных квартирах такой способ сложно рекомендовать в качестве основного- слишком велики потери жилого пространства. Однако локальное применение обшивке из ГКЛ можно найти и здесь. Например, с ее помощью удастся скрыть трубы центрального отопления, идущие вдоль наружных стен (а заодно сделать дополнительную теплоизоляцию и увеличить ширину подоконника; при этом пожертвовать придется всего около 0,2м2 площади комнаты).

Если вы планируете протянуть коммуникации под гипсокартонной обшивкой, для каркаса необходимо использовать только стоечные профили- ПС (часто, чтобы сэкономить место, в этих целях применяют более тонкий потолочный профиль), средние полки которых имеют отверстия Н-образной или круглой формы. Самим прорезать в профилях отверстия под коммуникации не следует, так как при этом, во-первых, происходит ослабление профиля, а во-вторых, образующиеся острые кромки могут повредить изоляцию кабеля. Ини в коем случае нельзя скрывать под обшивкой распаечные коробки- места ветвления проводов должны быть всегда доступны для осмотра.

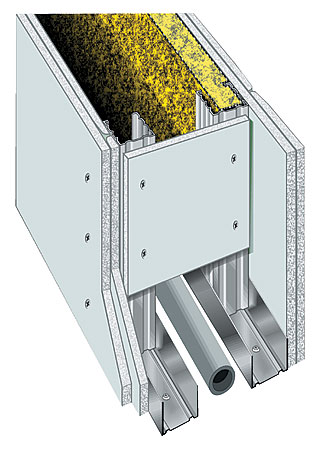

Коммуникации можно провести и внутри гипсокартонной перегородки. Для этого есть специальные технические решения- например, система С116 ("КНАУФ Гипс", Россия) с особой конструкцией каркаса: в нем предусмотрено пространство для труб и электропроводки, которое можно произвольно увеличить или уменьшить. Минимальная толщина перегородки- 220мм, индекс изоляции воздушного шума- 49дБ (столь высокое значение достигается благодаря обшивке ГКЛ с двух сторон в два слоя и заполнению плитами из базальтовой ваты).

Как явное сделать тайнымФото 8
Фото Д.Минкина
Как явное сделать тайнымФото 9
«КНАУФ Гипс»
Как явное сделать тайнымФото 10
ФотоР.Шеломенцева
Как явное сделать тайнымФото 11
Фото Д.Минкина

8.Если между стеной и обшивкой из гипсокартона располагают слой утеплителя, скрытую электропроводку защищают коробом из оцинкованной стали.
9.Внутри перегородки из ГКЛ кабель прокладывают в стальной трубе.

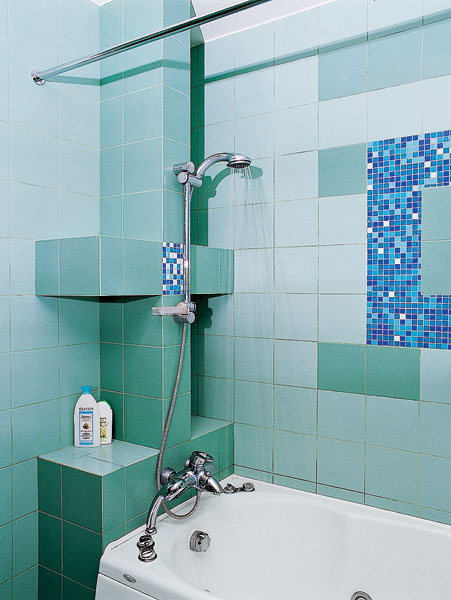

10.В короба из ГКЛ легко спрятать водопроводные трубы- например, подводку к смесителю.

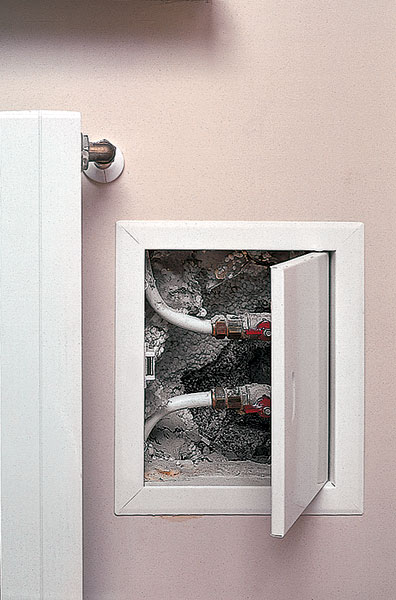

11.В продаже есть ревизионные лючки стандартных размеров. Их изготовляют из оцинкованной стали (под покраску или штукатурку) либо из окрашенного в массе ПВХ (восновном белого цвета).

В короба из ГКЛ, как правило, прячут трубы систем вентиляции, водяного и воздушного отопления (последнее у нас, правда, пока еще редкость). Подобные конструкции можно отделать так же, как и поверхности, к которым они примыкают, либо придать им вид лавки, потолочной балки или колонны. Вполной мере используя архитектурные возможности, предоставляемые этим материалом, сугубо функциональный канал для коммуникаций нередко удается превратить в настоящее украшение интерьера.

Короб с секретом

Иногда лучшим вариантом является прокладка коммуникаций открытым способом- например, в рубленых домах, где делать скрытую электропроводку крайне сложно и дорого. Или, предположим, в ваш обжитой дачный дом, до этого обогреваемый печью или электрическими конвекторами, провели газ, и теперь придется оборудовать здание системой водяного отопления. Вгородских же квартирах к этому способу чаще всего прибегают, когда нужно уложить новый кабель по окончании ремонта.

Нужна ревизия

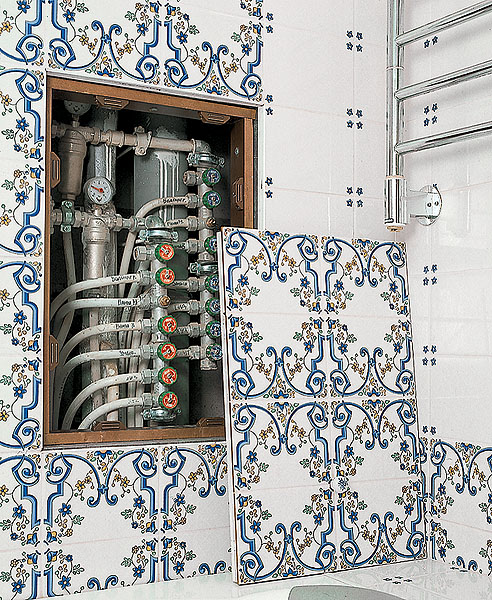

К резьбовым соединениям труб, местам подключения водоразборной арматуры, гидрозатворам обязательно нужно обеспечить доступ, ведь в любой момент может потребоваться их осмотр на предмет протечки, а также обслуживание или замена. Иконечно, всегда под рукой должны быть регулировочные и перекрывающие вентили. Участки труб с подобными узлами можно прятать только в специально предусмотренные ниши, короба или иные каркасные конструкции, в которых необходимо смонтировать ревизионные лючки- в виде дверок, облицованных плиткой или окрашенных в тон окружающей поверхности, либо открывающихся вентиляционных решеток (так называемые декофоты). Последний вариант выбирают, если требуется обеспечить циркуляцию воздуха между помещением и пространством внутри короба- например, для эффективного отвода тепла от трубы с горячей водой.

Основные преимущества открытой прокладки- несложный монтаж и облегченный доступ к коммуникациям. Всегда можно провести их ревизию, заменить при повреждении, установить новую розетку или радиатор.

Пожалуй, наиболее простое и притом универсальное средство оформления открыто проложенных коммуникаций- готовые короба и полые плинтусы из поливинилхлорида. Этот пластик, в отличие от многих других (полиамиды, полиэфиры, полиолефины), не поддерживает горения. Если вы сомневаетесь в качестве изделия, просто поднесите пламя зажигалки к небольшому фрагменту профиля: без воздействия открытого огня ПВХ сразу потухнет. Пластиковые короба производят компании, выпускающие широкий спектр электромонтажных изделий: Efapel (Португалия), Legrand (Франция), Malpro (Чехия), OBO Bettermann (Германия), "Экопласт" (Россия) идр., а также крупные изготовители ПВХ-профиля- например, Marley, Rehau (обе- Германия). Подобную продукцию делают не только из ПВХ, но и из алюминия- Nordic Aluminium (Финляндия), Schneider Electric (Германия), "Мир профиля" (Россия) идр.

Профили из окрашенного в массе ПВХ бывают белого, кремового, серого, а также темно-коричневого цветов. Впоследнее время появились короба и электротехнические плинтусы, покрытые пленкой, имитирующей фактуру дерева: Salag (Польша), T.plast (Россия), при этом количество цветов ламинатина может доходить до 15.

Все по правилам

В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3 (к этим двум группам относится большинство горючих строительных и отделочных материалов.- Ред.), допускается: открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6мм2 в ПВХ-изоляции в исполнении НГ (негорючая) или LS (не распространяющая горение, с низким дымо- и газовыделением) без подкладки; скрытая прокладка под штукатуркой кабелей и проводов в защитной оболочке с медными жилами сечением не более 6мм2 в исполнении НГ или LS по намету штукатурки.

СП 31-110-2003 "Проектирование и монтаж
электроустановок жилых и общественных зданий»

Короба выпускают самых разных сечений (например, изделия Efapel имеют внутреннее сечение от 107 до 18585мм), что позволяет использовать их не только для электропроводки, но и для водопроводных труб и даже для воздуховодов. Выбор сечений плинтусов скромнее- их высота обычно колеблется в пределах 60-80мм, а стандартная толщина- 30-40мм (плинтус рассчитан на прокладку в среднем шести кабелей с площадью сечения в изоляции не более 14мм2 каждый). Обращаем ваше внимание на то, что производители рекомендуют заполнять внутреннее пространство коробов не более чем на 70 %,- это облегчает монтаж и обеспечивает теплоотвод от силовых кабелей. Кроме того, при размещении в одном коробе телекоммуникационных и силовых кабелей их необходимо разделить (во избежание ухудшения сигнала)- этой цели служат специальные короба с двумя и более каналами.

Как явное сделать тайнымФото 12
Фото В.Нефедова
Как явное сделать тайнымФото 13
Efapel
Как явное сделать тайнымФото 14
Legrand
Как явное сделать тайнымФото 15
Rehau

12.В местах прохождения перегородок трубы отопления следует защищать кожухом из вспененного полиэтилена, чтобы не повредить их при последующей отделке стен и монтаже радиаторов.

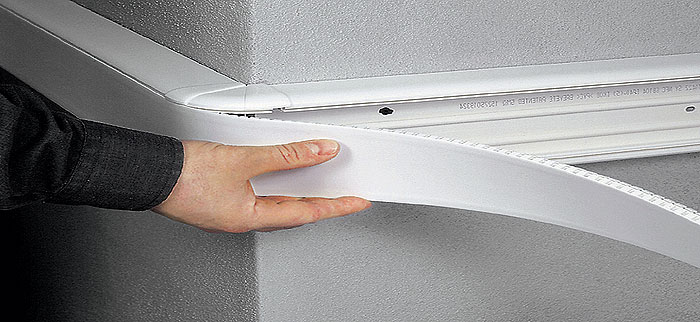

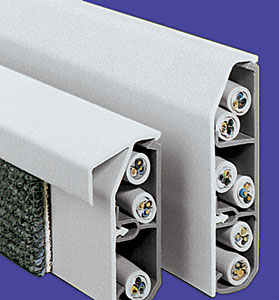

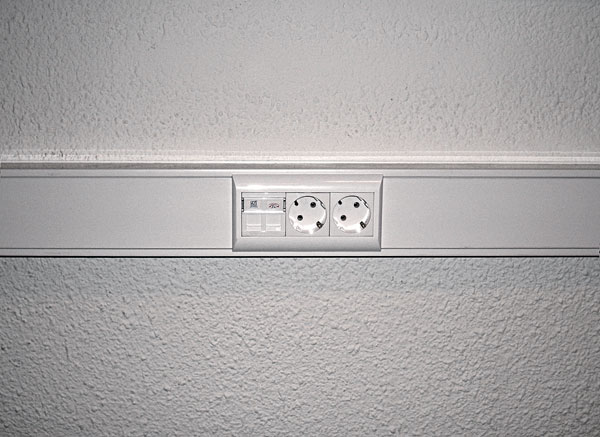

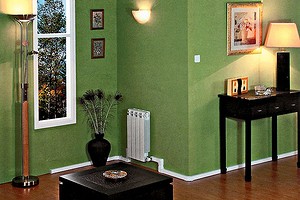

13-15.Настенные короба и электро-технические плинтусы из ПВХ позволяют проложить большое количество новых кабелей после окончания ремонта.

Основной профиль (собственно короб) состоит из двух частей- пенала и защелкивающейся на нем крышки, стандартная длина короба- 2 и 3м, его легко пилить ножовкой по металлу, а к стене или потолку профиль крепят с шагом 200-400мм при помощи шурупов. (Не так давно появились самоклеящиеся короба, которые монтируют в считанные минуты. Однако нанесенный на них клеящий состав неморозостоек, поэтому не советуем применять их в доме сезонного проживания.) Примерно так же устроены и пластиковые электротехнические плинтусы. Авот плинтусы из алюминия несколько отличаются: пенал у них отсутствует- его роль играют специальные «клипсы», прикрепляемые к стене.

Все по правилам

В вентиляционных каналах и шахтах прокладка проводов и кабелей не допускается... Вванных комнатах и уборных должна применяться, как правило, скрытая электропроводка. Не допускается применение защищенных проводов в металлической оболочке, а также прокладка проводов в стальных трубах.

СП 31-110-2003 "Проектирование и монтаж
электроустановок жилых и общественных зданий»

"Продвинутые" короба и плинтусы снабжены резиновыми уплотнителями, обеспечивающими идеальное прилегание к стене (щель между плинтусом и стеной не только некрасива, но и является "пылесборником"). Всистемы электротехнических плинтусов и коробов обычно входят особые розетки, монтируемые вплотную к плинтусу и сочетающиеся с ним по цвету и дизайну. Иконечно, любая система включает фасонные элементы- внутренние и наружные уголки, тройники, отводы, стыковочные накладки, благодаря которым собранная конструкция приобретает законченный, аккуратный вид.

Телекоммуникационные сети, а также электрические провода, рассчитанные на незначительную токовую нагрузку, в двойной самозатухающей изоляции можно проложить и в деревянном плинтусе, в задней стенке которого профрезерованы кабель-каналы. Такие изделия есть в ассортименте многих компаний, производящих паркет, паркетную доску и ламинат.

Как явное сделать тайнымФото 16
EggerКак явное сделать тайнымФото 17

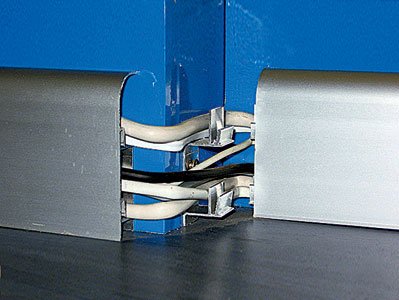

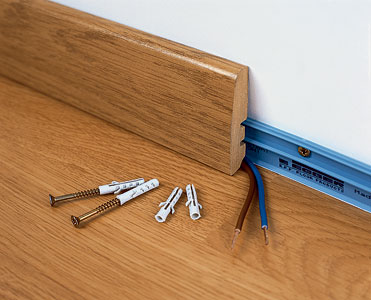

«Мир профиля«Плинтусы с кабель-каналом из MDF (16), а также алюминия (17), как правило, бывают съемными. Благодаря этому в любой момент можно произвести ревизию кабеля и в случае необходимости заменить его.

Подводя итог

Чтобы скрыть домашние коммуникации, всегда приходится идти на определенные жертвы: потеря площади, высоты помещения, дополнительные материальные затраты. Иконечно, хочется свести эти потери к минимуму. Случайная бригада согласится выполнить любые ваши пожелания и не поскупится на советы. Но, поверьте, пойдя на поводу у подобных «мастеров», вы вряд ли выиграете. Хотя бы потому, что впоследствии ваш душевный покой не раз будет нарушен мыслями о спрятанном в пол, стены и потолок строительном «криминале», постоянно грозящем пожаром, потопом или иными бедами. Вывод: следует обращаться только в проверенные фирмы, имеющие лицензию на требуемый вид работ (которую вы можете попросить предъявить). Решение, подсказанное специалистами, технически грамотно, и при этом порой его реализация ненамного сложнее и дороже, чем варианты «как у соседа» или «как 100 раз делали» горе-мастера со стороны.

Примерная стоимость скрытой прокладки и маскировки коммуникаций в типовой двухкомнатной квартире

Вид работ Кол-во Цена, руб. Общая стоимость, руб.
Возведение коробов из ГКЛ, скрывающих трубы отопления 3 4500 13 500
Устройство сантехнического шкафа 1 6000 6000
Прокладка в коробе воздуховода вытяжной вентиляции 1 8000 8000
Замена электропроводки компл. - 32 000
Применяемые материалы по разделу
Гипсоволокнистые листы влагостойкие 12,5мм 18м2 220 3960
Профили направляющие 38 пог. м 80 3040
Шпаклевочные и штукатурные смеси 90кг - 900
Воздуховод из нержавеющей стали компл. - 12 000
Кабели и комплектующие компл. - 18 500
Всего 97 900
