Электропроводка в частном доме: планируем и монтируем

Рассказываем о правилах проектирования электропроводки и об основных моментах составления ее схемы. Даем советы по самостоятельному монтажу электросети.
Электропроводка в частном доме: планируем и монтируем

ShutterStock

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Статья написана в ознакомительных целях. Самостоятельная работа с электрикой без имеющегося опыта и профессионализма может быть опасной для жизни и повлечь за собой последствия в виде пожаров и т.п. Редакция не несет ответственности за самостоятельное подключение.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования
— Способ укладки электрокабеля
— Тип напряжения на вводе
— Расчет мощности
— Подбор электропроводов
— Разделение на группы
— Выбор способа ввода
— Прокладка трасс
Особенности монтажа
— Разметка
— Штробление
— Монтаж
— Финишные работы

Как проектировать домашнюю электросеть

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

  • Расчет потребляемой мощности.
  • Расчет сечения электропроводов.
  • Расчет молниезащиты и системы заземления.
  • Схема-чертеж разводки электрической проводки.
  • План размещения силового оборудования и электрокабелей.
  • Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Основные моменты составления схемы

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц. Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

  • Розеточные группы — 3*2,5 мм².
  • Контуры осветительные — 3*2 мм² или 3*1,5 мм².
  • Кондиционер 5 кВт и ниже — 3*2,5 мм².
  • Кондиционер выше 5 кВт — 3*4 мм².
  • Электродуховка или плита — 3*4 мм².
  • Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

Как выстроить трассы электропроводки

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

  • Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
  • После него монтируют электросчетчик.
  • Третьим устанавливают общую автоматическую защиту.
  • После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

  • Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
  • Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
  • Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
  • Угол поворота провода делают только прямым. Диагональное размещение запрещено.
  • Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
  • Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
  • Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
  • Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
  • Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними

Особенности монтажа электропроводки в частном доме своими руками

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

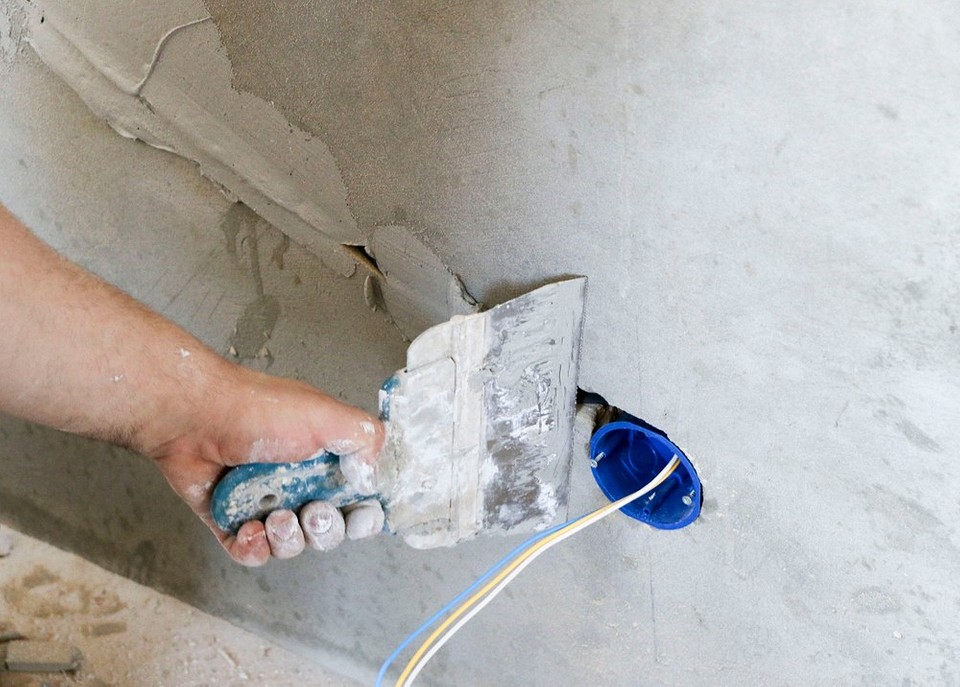

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.
