Подиум в ванной: техническая необходимость и декоративное назначение. Особенности проектирования, технология возведения, варианты отделки

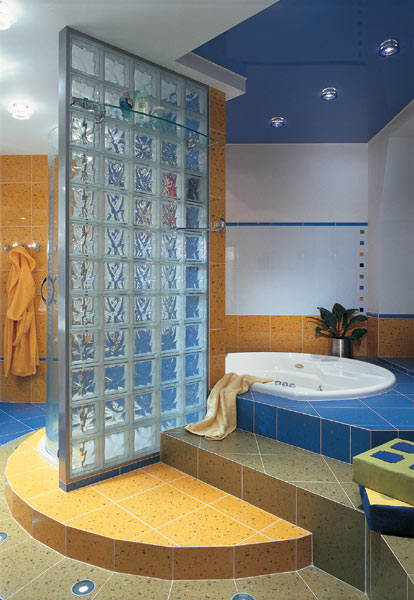

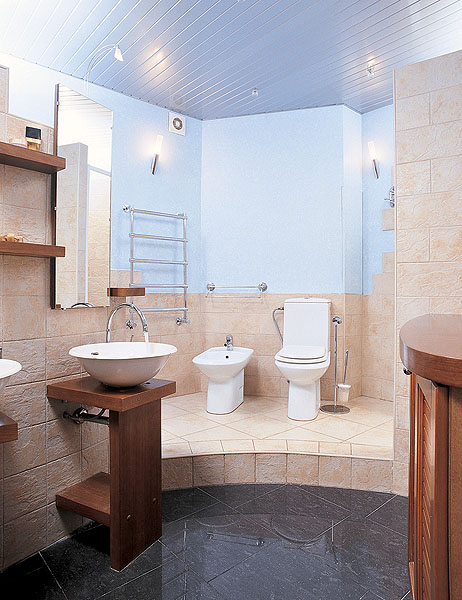

Дефиле у воды Высота подиума, как правило, определяется технической необходимостью. Но нередко, исходя из задач дизайна либо обеспечения удобства пользования ванной, подиум поднимают выше, чем это требуется для того, чтобы скрыть коммуникации Дефиле у воды Архитектор-дизайнер Ю.Фидарова
Фото С.Моргунова

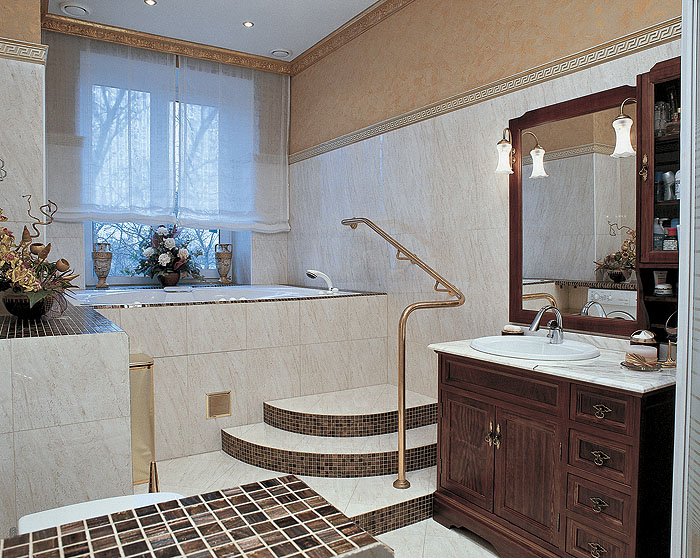

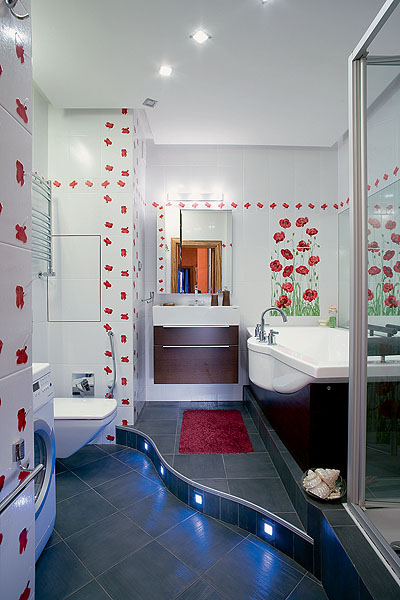

В торцевую стенку подиума можно встроить точечные светильники, защищенные антиударным стеклом. Они украсят интерьер ванной и обеспечат более безопасное передвижение по комнате Дефиле у воды Проектирование- "Студия эксклюзивного интерьера"Фото М.Степанова Дефиле у водыФото 1
Konzept Дефиле у водыФото 2
Архитектор Э.Ханнанов
Фото Е.Кулибабы Дефиле у водыФото 3
Kaldewei

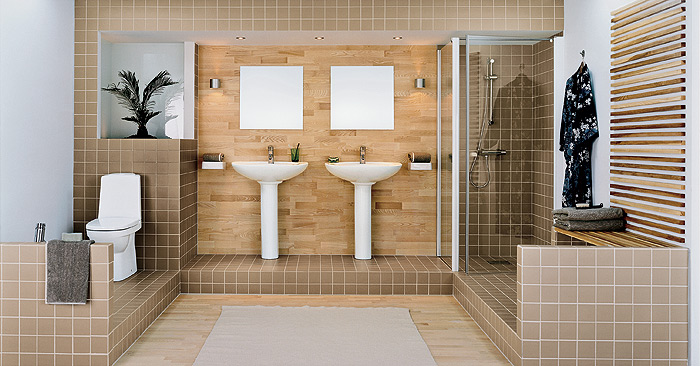

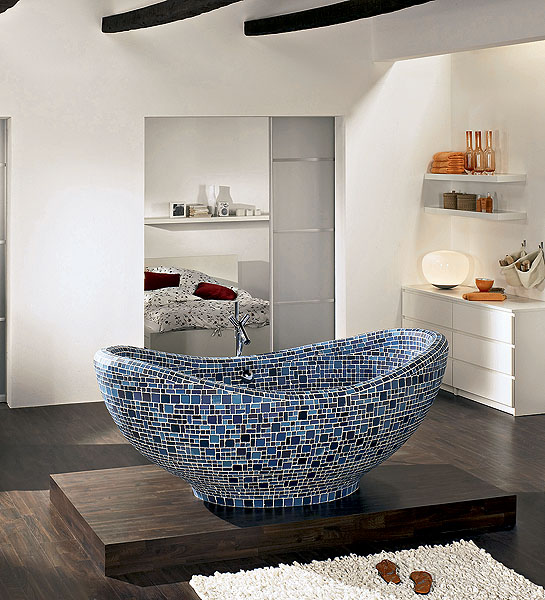

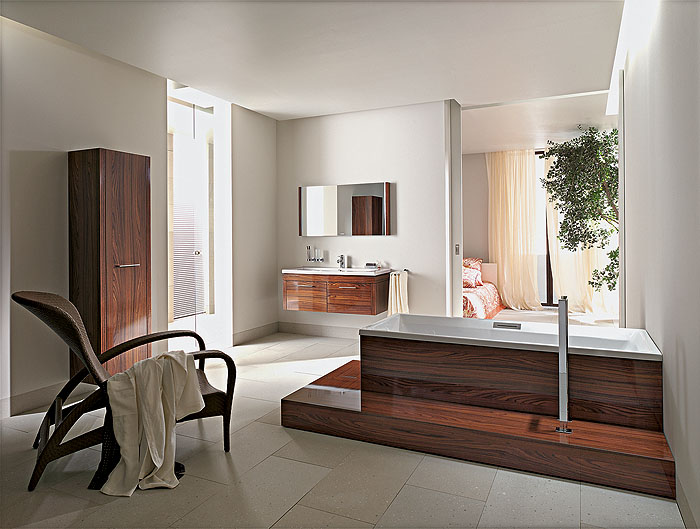

Вертикальные и горизонтальные поверхности подиума могут быть облицованы одним и тем же материалом- например, деревом (1), плиткой (2) или мозаикой (3). При этом в малогабаритной ванной более уместны спокойные тона, а в просторном санузле актуальным становится контраст между отделкой подиума и стенами и напольным покрытием Дефиле у водыФото 4
Архитектор Д.Шайдаева
Фото В.Нефедова Дефиле у водыФото 5
Gustavsberg

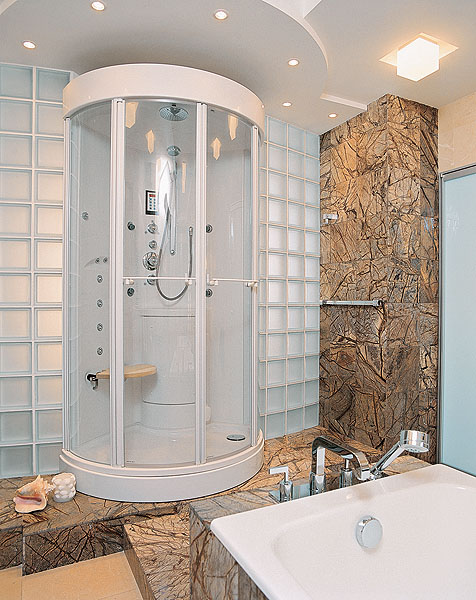

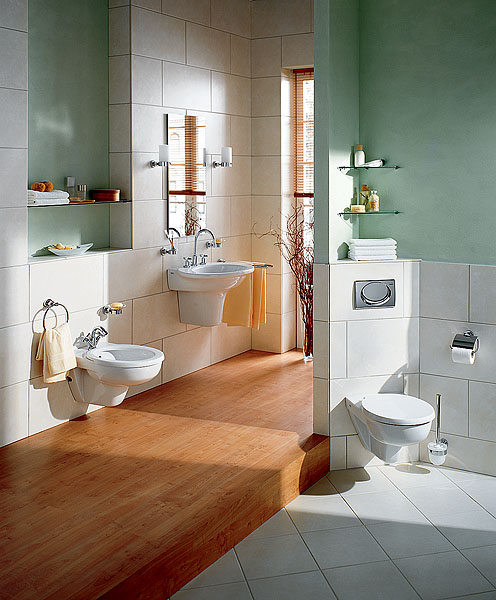

Когда требуется отнести от стояка душевую кабину и ванну (4) либо раковину (5), канализационную трубу прячут под подиумом. Высота конструкции, необходимой, чтобы скрыть трубу диаметром 50мм и протяженностью 2м,- 130-160мм (сучетом настила и покрытия) Дефиле у водыGeberitДефиле у водыKaldewei

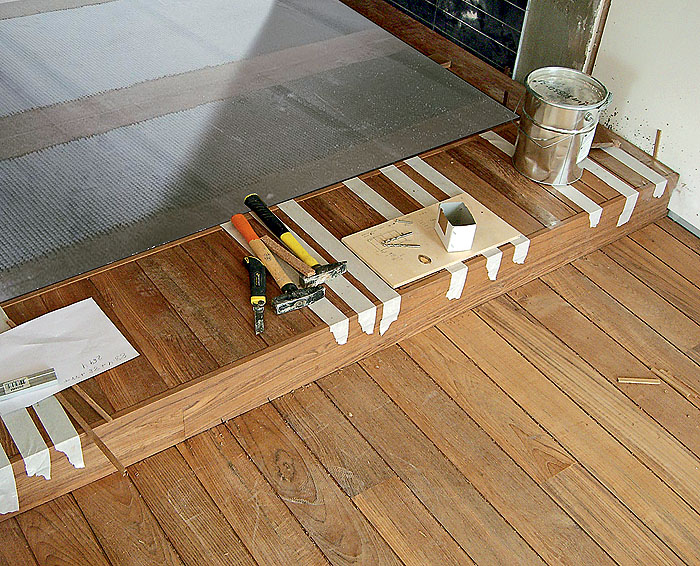

Отделать деревом можно подиум любой конструкции. Основанием для приклеивания досок настила, как правило, служит водостойкая фанера марки ФСФ, однако их допустимо укладывать и на бетон, обработанный полимерной мастикой Дефиле у водыФото 6
KohlerДефиле у водыФото 7
Jacob DelafonДефиле у водыФото 8
"Студия Комфорта"

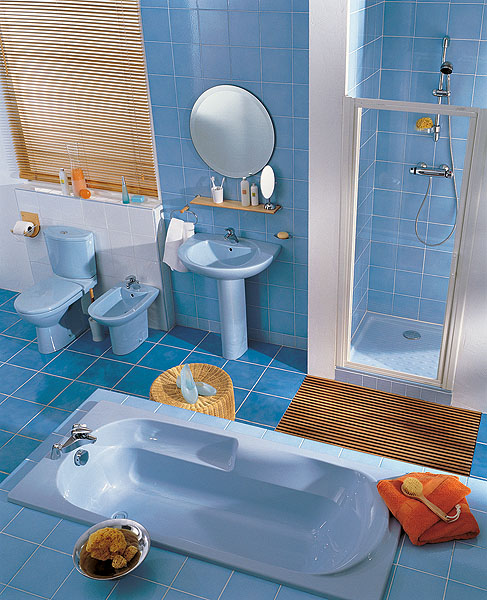

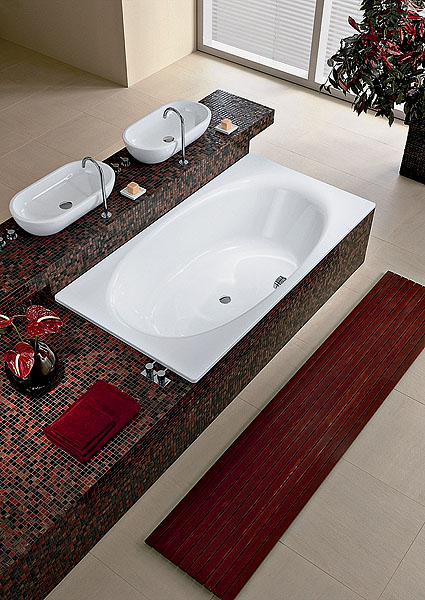

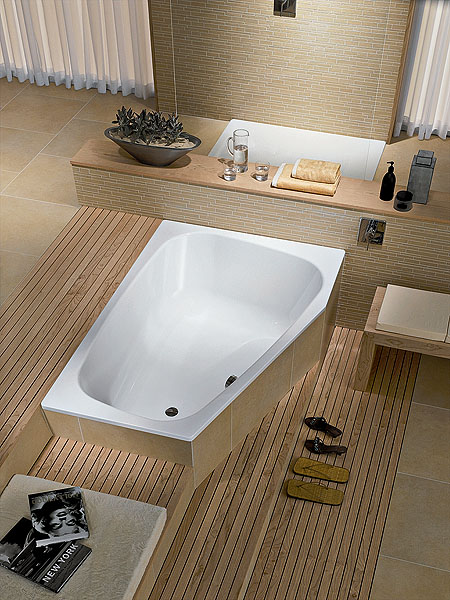

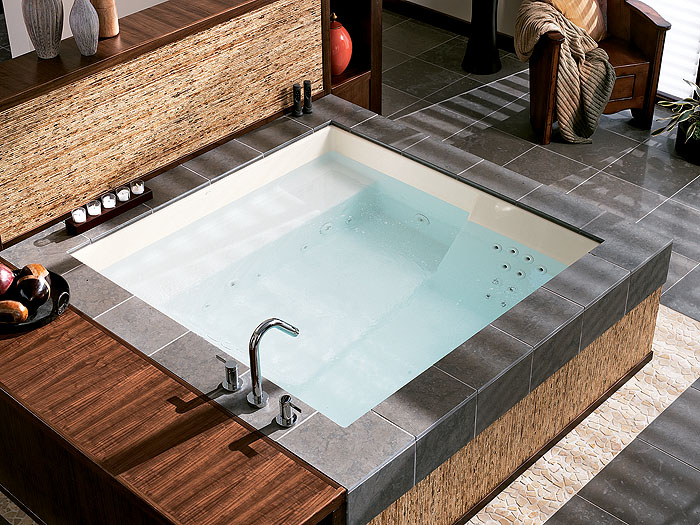

Подиум, играющий роль декоративного обрамления ванны (6, 7), хотя и не предназначен для ходьбы, обязан выдерживать нагрузку не менее 120кгс/м2./sup Если же конструкция служит "пьедесталом" для тяжелого сантехнического оборудования (8), расчетная нагрузка составит не менее 200кгс/м2Дефиле у воды VilleroyBoch

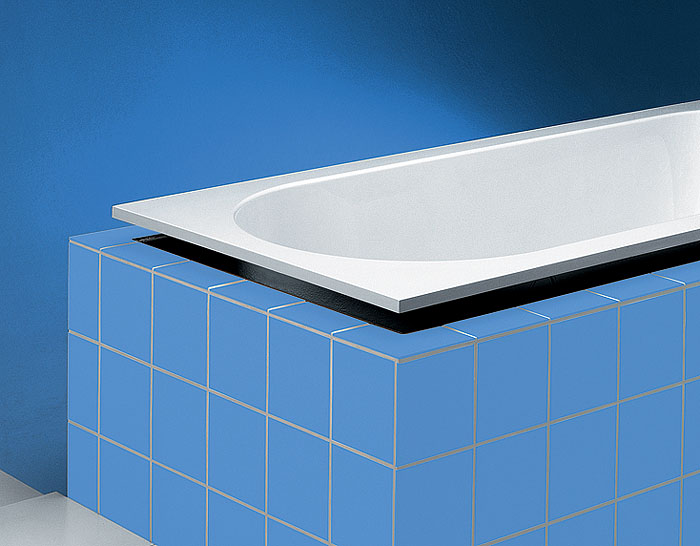

У ванны, изготовленной из материала Quaryl (инновация от VilleroyBoch), бортик плоский, поэтому такое изделие легче встроить заподлицо с поверхностью подиума. Заметим также, что подобные ванны имеют больший внутренний объем, чем акриловые, при одинаковых внешних габаритах Дефиле у воды Проектирование- "СК ИнвестГрадСтрой"
Фото С.Пономарева

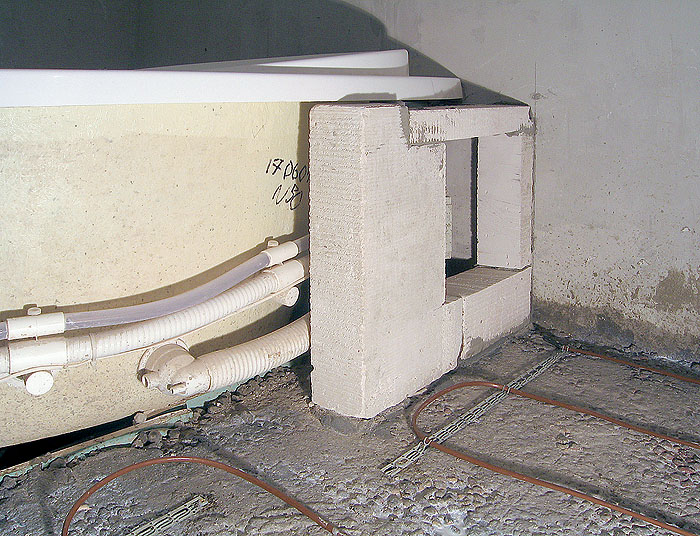

Для доступа к коммуникациям в торцевой стенке подиума следует оставить "окошко" под ревизионный лючок Дефиле у водыФото 8
Фото Д.Минкина, Р.Шеломенцева Дефиле у водыФото 9
Фото Д.Минкина, Р.Шеломенцева Дефиле у водыФото 10
Фото Д.Минкина, Р.Шеломенцева

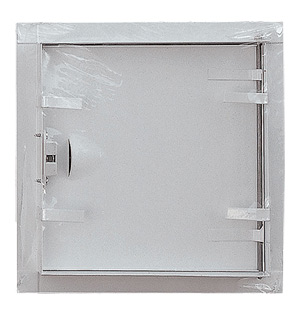

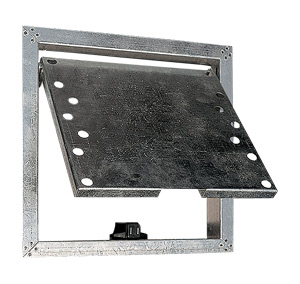

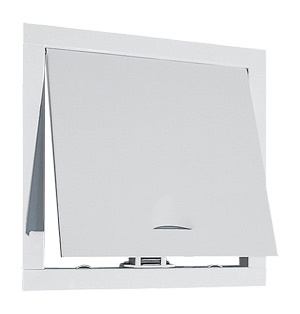

Готовые ревизионные лючки представляют собой небольшую дверцу из оцинкованной или окрашенной стали, оснащенную магнитным (8, 9) либо механическим (10) замком Дефиле у водыФото 11
Фото Д.Минкина, Р.Шеломенцева Дефиле у водыФото 12
Фото Д.Минкина, Р.Шеломенцева

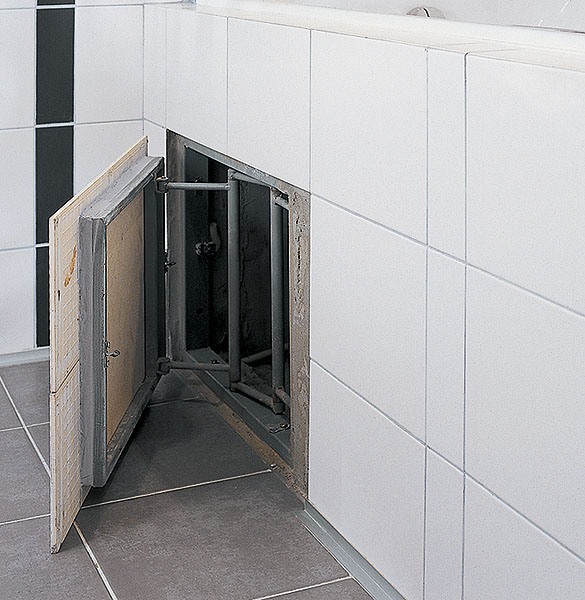

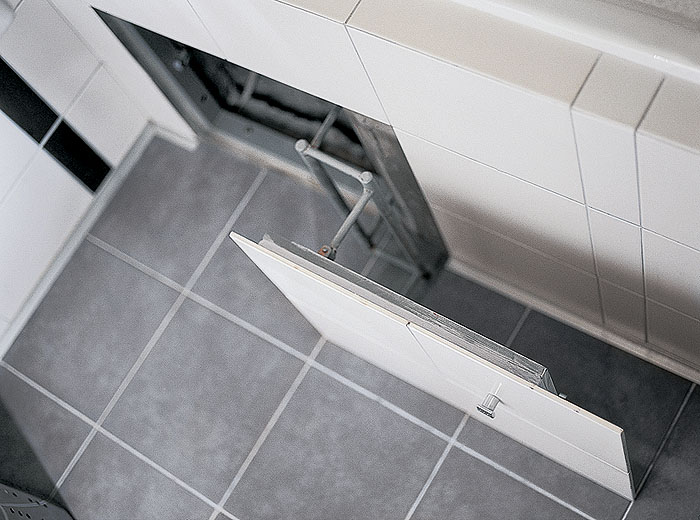

Наиболее удобны лючки, у которых дверца может и распахиваться (11), и сдвигаться вбок (12) Дефиле у воды "Сканинтер"
Древесина тика содержит много природных масел и поэтому практически не впитывает влагу Дефиле у воды "Студия Комфорта"

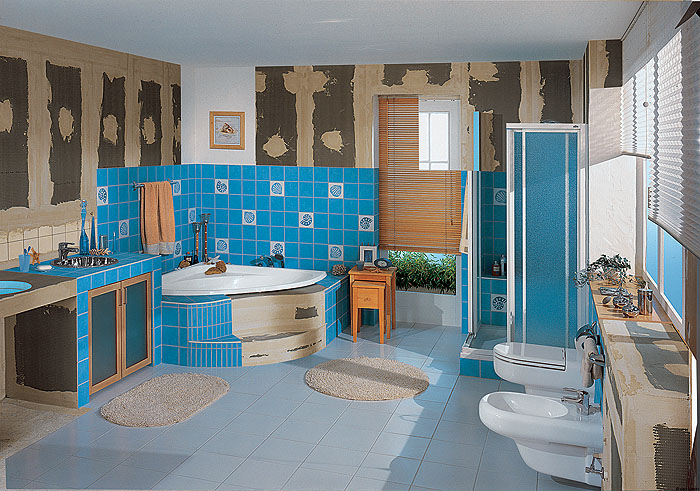

Панели из экструдированного полистирола применяют как для выравнивания стен, так и для возведения подиума Дефиле у воды "Студия Комфорта"

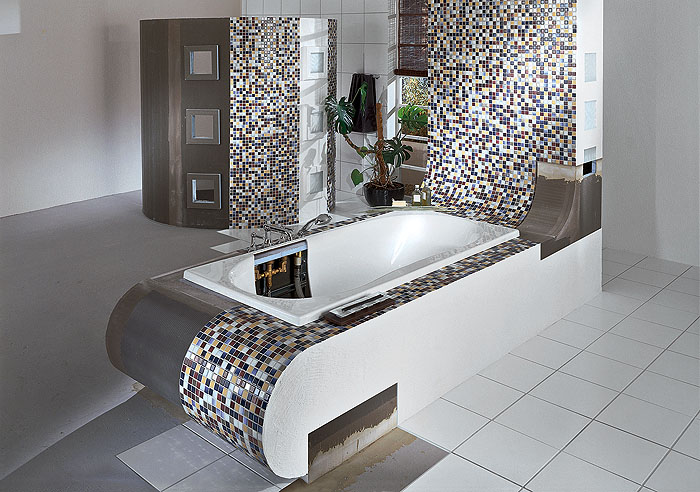

Благодаря каркасной конструкции этого «островного» подиума из панелей Wedi скрыть водопроводные трубы было несложно

Сделать ванную комнату красивой и уютной можно и не увеличивая ее площадь. Однако если вы мечтаете об эксклюзивном интерьере, не обойтись без перепланировки и применения нестандартных архитектурных решений. Одно из них- сооружение подиума.

Что представляет собой подиум в квартире- в кухне, гостиной или спальне,- наши читатели, без сомнения, хорошо себе представляют. Между тем в ванной подиум сооружают ничуть не реже, а пожалуй, даже чаще, чем в других комнатах. Дело в том, что с точки зрения дизайна интерьера данное решение позволяет наиболее выигрышным способом замаскировать коммуникации. Аведь при перепланировке, связанной с переносом сантехники, почти всегда возникает необходимость скрыть канализационные трубы, ведущие к стояку. Подводку к смесителю или унитазу иногда удается разместить в стяжке пола или спрятать под обшивкой стен, а сливные трубы имеют слишком большой диаметр для этого, к тому же им нужно придать уклон (не менее 20мм на 1 пог. м). Итак, подиум в ванной, как правило, несет техническую нагрузку. Специфика «влажной» зоны, а также назначение и габариты помещения требуют особого подхода к проектированию и возведению этой конструкции.

Подиум в новом обличье

В просторных ванных подиум наряду с решением технических задач может выполнять ту же функцию, что и в других помещениях,- визуально делить комнату на функциональные зоны (в совмещенных санузлах таким способом отделяют ванну от туалета, порой сочетая спроектированный перепад уровня пола с полуперегородками, экранами ит.д.).

Вмаленькой ванной подиум предстает в новом облике, становясь миниатюрным, похожим скорее на широкую ступеньку или небольшую подставку,- ведь надо оставить свободную "улицу", достаточную для нормального прохода. Да и дизайнеры не советуют делать в ванной подиум, по метражу превосходящий половину площади пола. Впрочем, с основной художественной задачей- выделить некую зону или элемент обстановки (в роли которого чаще всего выступает ванна как главный фигурант домашней акватории)- вполне справится и компактный подиум.

Кому не хотелось бы вместо скучного, сугубо утилитарного санузла иметь в своей квартире маленькую турецкую баню, или японскую купальню, или персональный уголок морского побережья, или залив лесного озера? Такая цель вполне достижима, особенно если в вашем распоряжении весь спектр современных материалов и профессиональный набор декораторских приемов. Иразумеется, необходимо придать новый облик ванне, создав для нее обрамление, эффектно вписывающееся в интерьер. Таким образом, применительно к "влажной" зоне сам термин "подиум" несколько меняет значение- здесь это не только конструктивное решение пола, но и способ инсталляции купели. Причем строят короб, призванный замаскировать коммуникации, а также саму ванну (то есть ее наружную поверхность, оставив на виду только бортик). Такой подиум часто бывает совсем не предназначен для ходьбы и ненамного превосходит по габаритам собственно ванну.

Увладельцев загородных домов, а также многоуровневых квартир и квартир с высокими (более 2,7м) потолками есть возможность обустроить особый вид подиума, который специалисты считают наиболее выигрышным с архитектурной точки зрения. Он представляет собой небольшое (100-300мм) возвышение с полностью утопленной в него ванной ("фишка" в том, что это напоминает природный ландшафт; к тому же опускаться в ванну с такого подиума удобнее, а при желании можно посидеть на "берегу"). Однако реализовать данное решение совсем не просто: придется утопить ванну в пол, а для этого требуется либо поднять его уровень во всем помещении (сделать фальшпол), либо, что еще сложнее, встроить ванну в перекрытие. Впоследнем случае необходимо вносить изменения в конструкцию перекрытия, предусматривать дополнительные опоры под днищем ванны, закрепляемые на стенах, опускать потолок расположенной ниже комнаты, а если днище ванны окажется в холодном подполье, сооружать утепляющий короб.

Теплый на ощупь

Чтобы не ощущать холода керамической облицовки, горизонтальные, а иногда и вертикальные поверхности подиума имеет смысл оборудовать системой подогрева пола. Для этого подойдут электрические (кабельные и пленочные) теплые полы, которые вполне возможно смонтировать даже на небольших, в том числе и криволинейных, участках подиума. Поступают следующим образом: короб оклеивают тонким фольгированным утеплителем, затем кладут маты с кабелем либо пленкой, после чего поверхности штукатурят по сетке. Единственный нюанс- ни маты, ни пленку нельзя укладывать с резкими перегибами (например, при переходе с одной ступени на другую). Это один из аргументов в пользу скругленных углов и ребер.

При возведении подиума в ванной применяют самые разнообразные материалы и технологии. Вкаждой конкретной ситуации их выбор индивидуален и продиктован назначением конструкции, ее архитектурной формой, величиной расчетных нагрузок, типом финишного покрытия ит.д.

Что в основе?

Короб подиума возводят до начала отделочных работ в ванной, но после устройства стяжки пола (иногда одновременно с этим процессом). Наиболее распространенные типы конструкций- каркасная, блочная или кирпичная (кладочная) и монолитная. Рассмотрим их подробнее.

Каркасные сооружения удерживают пальму первенства. Они бывают выполнены из стальных оцинкованных профилей и гипсокартонных или гипсоволокнистых листов (разумеется, используют только влагостойкий гипсокартон). Применение этой весьма распространенной технологии во "влажных" зонах, вопреки расхожему мнению, вполне допустимо, но лишь при небольшой (не более 150кгс/м2) расчетной нагрузке и обеспечении необходимой гидроизоляции. Каркас делают из стандартных П-образных профилей с шириной полок не менее 50мм, причем собирают его таким образом, чтобы шаг стоек и поперечин не превышал 400-500мм. Обшивают каркас листами ГКЛВ или ГВЛВ толщиной 12,5мм (как правило, предпочтение отдают ГВЛВ- они прочнее) в два слоя, располагая стыки вразбежку (подробно о способах работы с гипсокартоном, в том числе о технологии создания криволинейных элементов, см. "ИВД", 2000, №5; 2003, №9). Иногда для обшивки берут полистирольные сандвич-панели нового поколения типа Wedi ("Студия Комфорта", Россия) или "Праймус" ("Марш", Россия) толщиной 20-50мм, обладающие большей влагостойкостью, чем ГКЛ и ГВЛ и имеющие армированное покрытие, прекрасно подходящее для облицовки плиткой. При сборке конструкций из таких панелей часто обходятся без каркаса- панели просто скрепляют друг с другом при помощи уголков, шурупов и клея.

«Всякий человек да опасно ходит»

Ванная комната является зоной повышенной травмоопасности, а любые перепады уровня пола, ступеньки и острые углы значительно увеличивают риск получения ушибов и более серьезных повреждений. Однако грамотный подход к проектированию подиума способен не только свести к минимуму вероятность травмы, но и сделать пребывание в ванной максимально комфортным для всех обитателей квартиры, особенно детей и пожилых людей. Сформулируем основные требования безопасности для ванной с подиумом.
1.Ребра и углы необходимо скруглить. Радиус скругления ребра из твердого материала (камня, керамики)- не менее 25мм.
2.Подиум не должен иметь выступов, выдающихся в проходную зону, и тем более рассекать ее.
3.Высота ступеней подиума- не более 170мм.
4.Место входа на подиум имеет смысл оборудовать перилами. Концы поручня также следует сделать скругленными.
5.Горизонтальные поверхности нужно облицовывать покрытиями с противоскользящим эффектом.
6.Вторец подиума желательно встроить ночные точечные светильники с низковольтными лампочками, защищенными противоударным стеклом.

Поскольку гипсокартонный подиум не способен выдержать тяжесть наполненной водой ванны, ее устанавливают на существующий пол, используя обычную систему инсталляции- ножки или раму. Если ванну необходимо приподнять, под ножки выкладывают на растворе подставки из кирпича, делают бетонные отливки либо изготовляют специальные сварные рамы. Если подиум скрывает коммуникации, в нем следует оставить ревизионный лючок.

Иногда делают подиумы на основе каркаса из брусьев (желательно лиственничных, но можно и обычных сосновых, антисептированных и защищенных обмазочной гидроизоляцией) сечением 5050 или 7050мм. Такой остов обшивают водостойкой фанерой марки ФСФ. При этом в качестве финишного покрытия чаще всего используют доски или рейки из стойких к гниению пород дерева. Фанерный короб иногда облицовывают и плиткой, но тогда его необходимо предварительно обшить гипсокартоном либо оштукатурить по сетке крепким цементно-песчаным раствором. Этот тип конструкций выдерживает нагрузку до 200 кгс/м2, то есть на нем вполне допустимо расположить сантехническое оборудование (за исключением ванны).

Типы конструкции подиума

Дефиле у воды

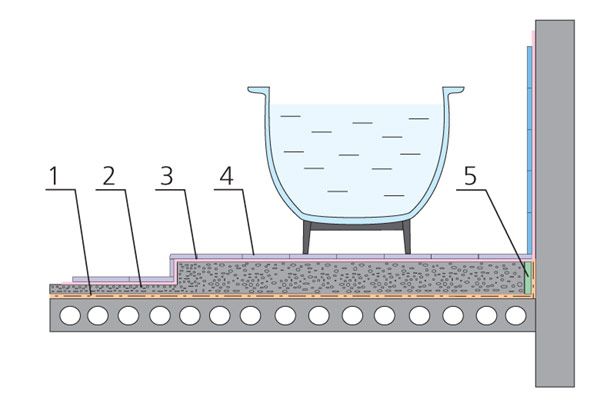

Монолитная:
1- рулонная гидро-изоляция (два слоя);
2- керамзитобетон;
3- плиточный клей;
4- плитка;
5- демпфер (ППЭ 4мм);

Дефиле у воды

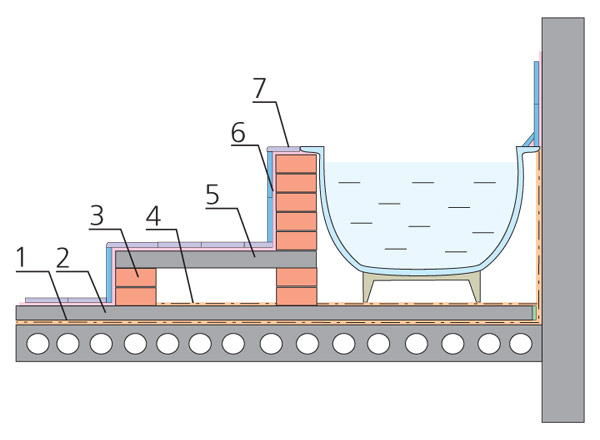

Кладочная:
1- гидроизоляция (два слоя);
2- цементно-песчаная стяжка;
3- кладка в полкирпича;
4- литая либо обмазочная гидроизоляция;
5- железобетонная плита;
6- плиточный клей;
7- плитка;

Дефиле у воды

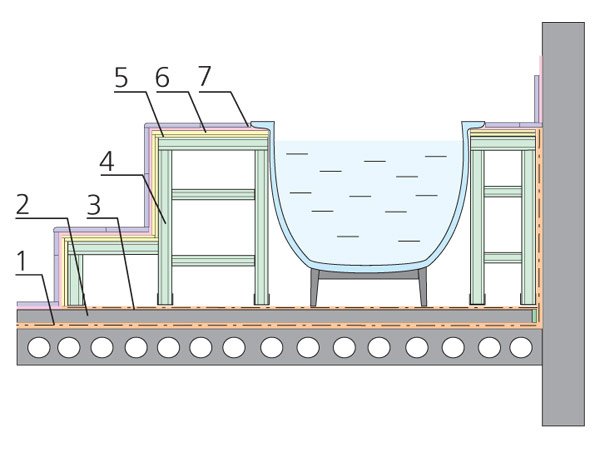

Каркасная:
1- гидроизоляция (два слоя);
2- стяжка;
3- литая гидроизоляция;
4- каркас из оцинкованных профилей;
5- ГВЛВ (два слоя);
6- плиточный клей;
7- плитка

Главные достоинства каркасных подиумов- быстрота возведения, возможность обойтись без «мокрых» процессов, небольшая масса (нагрузка на перекрытие возрастает незначительно). Однако такой подиум, даже облицованный плиткой или мозаикой, при ходьбе или ударе издает гулкие звуки, что смущает многих. Иногда, чтобы избавиться от этого эффекта, а заодно упрочить конструкцию, строители предлагают целиком или частично заполнить пустое пространство обычной полиуретановой пеной из бытовых баллонов. Практика показывает, что подобное решение влечет за собой многочисленные неприятные последствия. Во-первых, отсутствует доступ к скрытым коммуникациям. Во-вторых, при расширении непрофессиональная пена оказывает давление на препятствия и способна деформировать листы обшивки. В-третьих, полиуретановая пена гигроскопична и, один раз пропитавшись влагой, практически не может высохнуть в лишенном вентиляции закрытом пространстве. Это приводит к коррозии (загниванию) профилей (брусьев) каркаса, расслаиванию листового обшивочного материала, из-за чего срок службы всей конструкции значительно сокращается.

Если вы хотите, чтобы сооружение было массивным и обладало повышенной стойкостью к эксплуатационным нагрузкам, можно возвести кладочный либо монолитный подиум.

Подиумы из блоков или кирпича рассчитаны на большие статические (свыше 200 кгс/м2) и эксплуатационные нагрузки. Такая конструкция вполне может выдержать массу наполненной водой ванны и иного сантехнического оборудования, не пружинит и не "звучит" при ходьбе. Чтобы облегчить сооружение, из блоков (гипсовых, бетонных, керамзитобетонных) либо кирпичей возводят лишь стенки по периметру подиума. Внутреннее пространство получившегося "колодца" заполняют керамзитом, поверх слоя которого затем заливают армированную цементно-песчаную стяжку. Другой вариант- короб остается полым внутри, а сверху его накрывают железобетонной плитой, отливаемой отдельно. Последний способ предпочтителен для сооружения технического подиума, так как позволяет обеспечить доступ к скрытым коммуникациям через технологический лючок. Если планируют встроить в подиум ванну, в плите предусматривают отверстие соответствующей формы; если же подиум делают под габариты ванны, просто подводят кладку под ее бортики. Главные недостатки блочных и кирпичных подиумов- трудоемкость возведения (помимо описанных работ потребуется оштукатурить наружные поверхности, чтобы подготовить их под облицовку плиткой или иным материалом) и значительная дополнительная нагрузка на перекрытие. Так, собственная масса пристроенного к стене подиума размером 20001500400мм со стенками, выложенными в полкирпича, составит более 350кг; современные плитные перекрытия с несущей способностью свыше 600кг/м2 вполне справятся с этой нагрузкой, а перекрытие в старом доме может не выдержать.

Монолитный железобетонный подиум из-за большой массы и отсутствия доступа к коммуникациям находит весьма ограниченное применение. Дополнительная нагрузка на перекрытие еще больше, чем в случае кирпичной кладки. Однако если необходимо возвести невысокий "пьедестал" для открыто стоящей сантехники, лучшего варианта не найти. Как правило, отливку делают из пескобетона либо (для облегчения) из керамзитобетона и усиливают арматурным каркасом и кладочной или дорожной сеткой. Обязательна демпфирующая прослойка между отливкой и стеной. Ее выполняют из пенополиэтиленовой полосы толщиной 4-5мм и шириной, равной высоте подиума.

Описанные в этом разделе конструкции требуют проведения дополнительных гидроизоляционных работ в том месте, где их возводят.

Нам хляби не страшны

При любой конструкции подиума необходимо обеспечить защиту от протечек в расположенное ниже помещение. Этой цели служит слой гидроизоляции под стяжкой пола. Далее, уже на стяжке, делают гидроизоляцию площадки под будущим подиумом (ее слой заменит водонепроницаемое напольное покрытие), а если сооружение примыкает к стенам, последние гидроизолируют на всю высоту подиума. Для этого чаще всего применяют рулонную (оклеечную, наплавляемую) либо литую гидроизоляцию. Из рулонных материалов предпочтительнее отечественные, изготовленные на основе модифицированного битума на прочной волокнистой (стеклохолст, стеклоткань) либо нетканой полиэфирной основе (гидростеклоизол, изопласт, стеклоэласт, техноэласт, унифлекс, филизол, бирепласт и рубитекс марок ХПП и ТПП), поскольку все они прочнее и долговечнее рубероида. Для надежности полосы материала укладывают в два слоя, а если выбирают обычный рубероид, каждый слой промазывают битумной или битумно-полимерной мастикой.

На горизонтальных поверхностях иногда делают литую гидроизоляцию из горячего битума, наливаемого на загрунтованное мастикой бетонное основание в два слоя с промежуточной сушкой. Но в последнее время гораздо чаще применяют наливные и рулонные полимерные мембраны, например "Гипердесмо", Logicroof (обе- Россия), Maxelastic (Испания), Solmax (Канада), Saniflex (Германия).

Обмазочной гидроизоляцией (битумной, резинобитумной и битумно-полимерной мастикой) защищают отдельные части подиума (напри- мер, детали каркаса). Бетонные отливки, кладку из блоков, обшивку из ГВЛ и ГКЛ необходимо оградить от влаги при помощи окрасочной проникающей гидроизоляции на основе полимерных эмульсий. Многие ее виды, такие, как «Аквасил» (ОЗСС, Россия), Flachendicht (Кnauf, Германия), Osmolastic и Osmoflex (INDEX, Италия), пригодны для поверхностей, предназначенных для облицовки керамической плиткой.

Царские одежды

Отделка подиума в одних случаях существенно контрастирует со стенами и полом, а в других- лишь чуть-чуть отличается по оттенку от основного цветового решения либо полностью ему соответствует. Конечно, на вкус и цвет товарища нет, но, как считают многие специалисты, в малогабаритной ванной предпочтительны последние два варианта.

Для отделки горизонтальных и вертикальных поверхностей подиума подходит весь спектр облицовочных материалов, применяемых во «влажных» зонах: обычная керамическая и керамогранитная плитка, стеклянная и керамическая мозаика, специальные пластиковые панели (для вертикальных поверхностей). Из нестандартных вариантов следует назвать натуральный и акриловый камень, а также пробковое покрытие, не поддающееся гниению и в то же время теплое и безопасное (не скользкое и упругое). Горизонтальные поверхности, даже если по ним не собираются ходить, а планируют только опираться на них рукой, рекомендуется выкладывать напольной плиткой. Для скругленных ребер все ведущие производители керамической и керамогранитной плитки предлагают специальные фасонные элементы. Мозаика удобна для облицовки изогнутых деталей, а стеклянная смальта на таких плоскостях создает ни с чем не сравнимую игру света. При этом мозаику можно сочетать с обычной плиткой (правда, с подобной задачей справится лишь высококвалифицированный мастер).

Дефиле у водыа
"Керам Холдинг" Дефиле у водыб

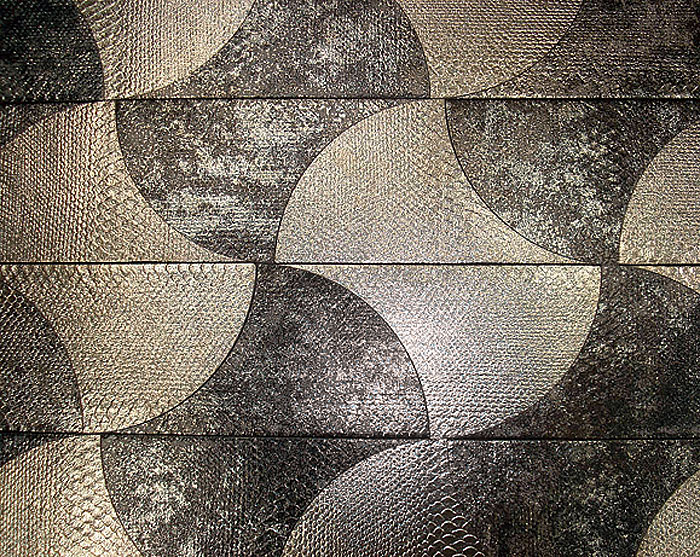

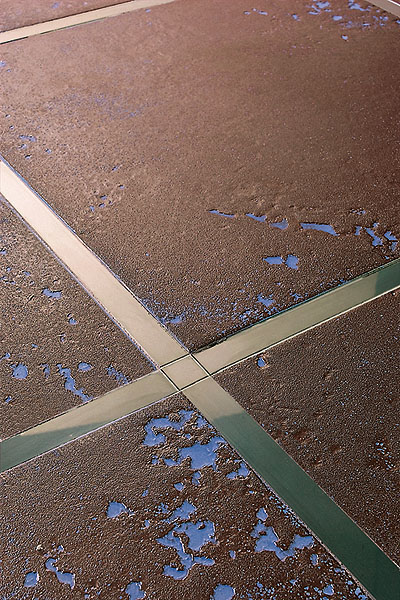

Keros CeramicaДля облицовки горизонтальных поверхностей подиума подойдет рельефная (а) и неглазурованная (б) плитка

Нередко, чтобы подчеркнуть роль подиума в интерьере ванной, его обшивают деревом. Для этого берут шпунтованные доски толщиной 20мм из стойких к поражению грибком пород- дуба, ясеня, тика идр., а также из термообработанной древесины, практически не поддающейся гниению. Доски приклеивают к остову полиуретановым клеем- например, Nail Power (Henkel, Германия), SikaBond-T2 (Sika, Швейцария), Simson MSR (Bostic, Франция) идр.,- а затем покрывают специальным маслом либо полимерным лаком.

Взаключение отметим, что есть немало удачных реализованных проектов ванных комнат с подиумом. Но ничуть не меньше примеров того, как эта конструкция вносит диссонанс в интерьер и притом создает бытовые неудобства. Чтобы ваша ванная не попала в их число, следует пригласить для проектирования профессионального архитектора.

Примерный расчет стоимости возведения подиума из кирпича и железобетона площадью 3,2м2 и высотой 0,4м

Наименование работ Кол-во Цена, руб. Стоимость, руб.
Устройство гидроизоляции пола под подиумом 3,2м2 - 800
Отливка железобетонной плиты 2000700100мм 1 - 4000
Кладочные и штукатурные работы компл. - 6500
Плиточные работы 5,2м2 800 4160
Применяемые материалы по разделу
Гидроизоляционная мембрана «Флэхендихт» 6кг 220 1320
Кирпич красный 130 шт. 24 3120
Сухая смесь цементно-песчаная М150 100кг 9 900
Керамзит 0,07м3 4400 308
Арматура, диаметр 10мм 11 пог. м 40 440
Смесь шпаклевочная «Ветонит ТТ» 5кг 30 150
Клей плиточный «Юнис Гранит» 25кг 18 450
Плитка керамогранитная 5,2м2 1300 6760
Всего 28 908

Примерный расчет стоимости возведения пристенного каркасного подиума площадью 2,5м2 и высотой 0,5м

Наименование работ Кол-во Цена, руб. Стоимость, руб.
Устройство гидроизоляции пола 2,5м2 250 625 под подиумом
Гипсокартонные работы компл - 4500
Устройство ревизионного лючка 1 - 1100
Плиточные работы 4,5м2 800 3600
Применяемые материалы
Профили направляющие 5040мм 6 пог. м 70 420
Профили стоечные 5050мм 18 пог. м 90 1620
Профили углозащитные 3030мм 9 пог. м 70 630
Гипсоволокнистые листы влагостойкие 12,5мм 12м2 180 2160
Сухая смесь «Глимс-ВодоStop» 8кг 55 440
Мастика «Ветонит Гидроизоляция» 4кг 300 1200
Клей плиточный «Ветонит Фикс» 15кг 28 420
Лючок ревизионный 1 1200 1200
Плитка керамическая 4,5м2 900 4050
Всего 21 965

Редакция благодарит компании "Легэ-Артис", "Студия Комфорта", Ideal Standard, Konzept, VilleroyBoch за помощь в подготовке материала.
