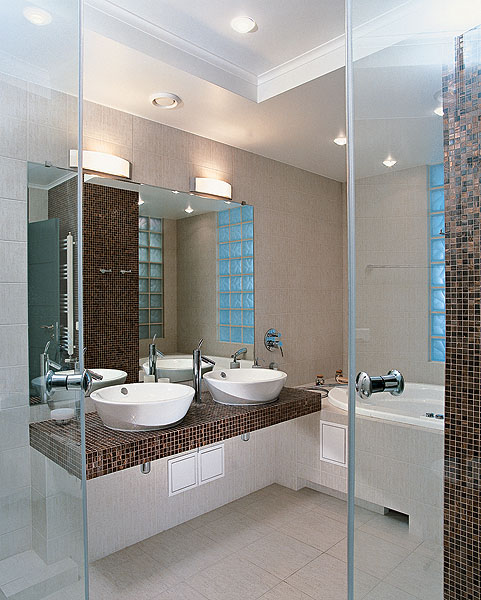

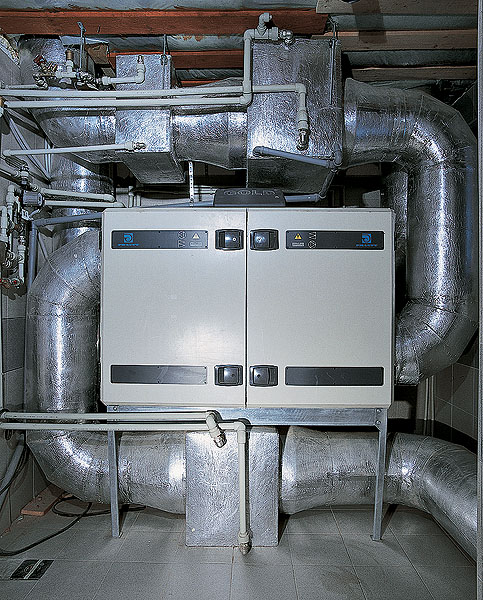

Декоративное понижение потолка по периметру ванной комнаты скрывает от посторонних глаз воздуховод, подключенный к сборному вытяжному каналу Звенья воздушного лабиринтаДля подключения приточно-вытяжной вентустановки использованы круглые спирально-замковые воздуховоды диаметром около 300мм из оцинкованной листовой стали толщиной 0,75мм, тепло-изолированные снаружи слоем фольгированного "Пенофола". Стыки теплоизоляции проклеены "алюминиевым скотчем" Звенья воздушного лабиринта Systemair

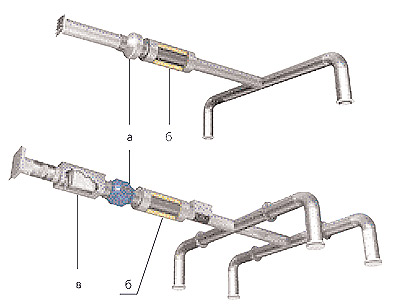

Вентсети, предназначенные для снабжения воздухом небольшой квартиры или дома, часто изготовляют из круглых жестяных воздуховодов с ниппельным соединением. Они легко стыкуются с канальными вентиляторами (а), шумоглушителями (б), фильтр-боксами (в) и другим сетевым оборудованиемЗвенья воздушного лабиринта "АэроСервис"
Жесткие круглые воздуховоды защищены от коррозии тонким слоем цинка- на 1м2 поверхности стального листа, из которого они изготовлены, наносят примерно 400 г этого металла. Такие каналы могут работать под открытым небом десятилетиями, не утрачивая при этом своих эксплуатационных характеристик

Звенья воздушного лабиринта
Звенья воздушного лабиринтаВ местах поворотов круглых вентканалов применены регулируемые угловые соединенияЗвенья воздушного лабиринтаВоздуховоды в квартире прокладывают в пространстве за подшивным потолком: в коридоре- магистральные каналы, в комнатах- подающие и обратные отводыЗвенья воздушного лабиринта Helios Ventilation Systems
Круглый спирально-замковый воздуховод (а) может быть бесконечно длинным, прямоугольный (б)- до 2,5м Звенья воздушного лабиринта "Эгопласт"
В состав вентиляционной сети большого загородного дома обычно входят воздушные каналы различных типов. Магистральные участки системы- из жестких прямоугольных и круглых воздуховодов (а, б). Периферийные- из гибких вентиляционных каналов с тепло- и шумоизоляцией (в) или без нее (г)Звенья воздушного лабиринтаCовременный загородный дом, оборудованный системой воздушного отопления, пронизывают сети жестяных вентиляционных каналов. По их темным лабиринтам прохладный воздух с лестничных маршей доставляется в воздухо-подогреватель, а нагретый- транспортируется в отапливаемые помещения Звенья воздушного лабиринта "Сиеста Инструмент"

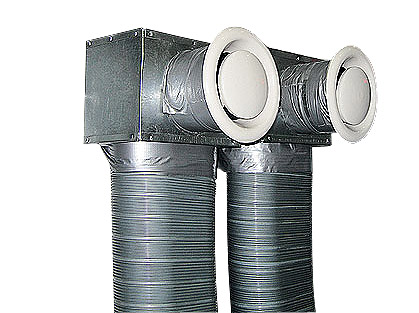

От способа крепления жестких воздуховодов к потолку зависит долговечность вентсети. Прямоугольные каналы крепят с помощью забивных анкеров, шпилек, Z- или Г-образных профилей (а, в), траверсов (б), круглые воздуховоды- на хомутах и перфоленте (г)Звенья воздушного лабиринтаВоздухозаборные устройства обычно устанавливают на наружной стене дома в местах выхода воздуховодов из стены. Вданном случае использованы воздухозаборники из оцинкованной стали с козырьками, защищающими вентиляционные каналы от дождя и снегаЗвенья воздушного лабиринтаЖесткие прямоугольные воздуховоды и фасонные изделия часто стыкуют друг с другом с помощью фланцев, скрепляемых болтами и скобами. Между фланцами помещают герметизирующую прокладку из резины Звенья воздушного лабиринтаГибкий воздуховод подключен к вентрешеткеЗвенья воздушного лабиринтаВентсеть из гибких тепло-изолированных воздуховодовЗвенья воздушного лабиринта Sodiamex
Гибкий гофрированный теплоизолированный (а) и звукоизолированный (б) воздуховоды Звенья воздушного лабиринта Airflow
"Готовое решение" для санузла дачного дома на основе гибкого воздуховода, вентилятора и вентрешетокЗвенья воздушного лабиринтаПодключение канального внутреннего блока сплит-системы выполняют с помощью гибких воздуховодов Звенья воздушного лабиринтаАрхитектор А. Белявская
Фото В. Васильева
А. Бабаева
Гибкий пластиковый воздуховод не подвержен коррозии, ему нипочем долговременный контакт с воздухом, насыщенным водяным паром Звенья воздушного лабиринтаИз пластиковых каналов и фасонных элементов легко создать вентсеть для удаления горячего воздуха от кухонной плиты за пределы помещения

Редакция благодарит компании "Вертекс", "ДТ Термо", "СТТС Сервис", "ПМ Вент" за помощь в проведении съемок.

Воздуховоды устанавливают во время ремонта квартиры или строительства загородного дома. Дефицитным товаром их, конечно же, назвать нельзя- на рынке представлены устройства всех мыслимых типов и размеров. Вот только какие предпочесть?

Воздуховоды- это трубчатые вентиляционные каналы круглого, прямоугольного или эллиптического сечения, предназначенные для транспортировки воздуха или иной смеси газов. Внастоящее время наиболее широко распространены воздуховоды из оцинкованной стали (прямоугольные и круглые), а также гибкие воздуховоды различных конструкций. Каждое из этих устройств имеет свои особенности.

Где используют воздуховоды

В квартирах воздуховоды применяют при создании механических систем вентиляции. Благодаря им свежий воздух с улицы попадает в разные уголки жилища, а отработанный, насыщенный углекислым газом и испарениями- покидает дом. Не обойтись без сетей воздуховодов при установке канальной системы кондиционирования, в которой один воздухоподготавливающий агрегат снабжает охлажденным или подогретым воздухом сразу несколько комнат. Часто используют воздуховоды для подключения зонта кухонной вытяжки к удаленному от нее вытяжному отверстию.

Эллипс и его преимущества

Звенья воздушного лабиринта Wolf Blechbearbeitung
Производство качественных колен, отводов и других сложных фасонных элементов требует филигранной точности раскроя стального листаЕсли расстояние между подшивным потолком и перекрытием маленькое, то предпочтительной может оказаться система воздуховодов плоскоовального сечения. Такие каналы часто изготовляют из спирально-замковых воздуховодов круглого сечения, придавая им эллиптическую форму на специально сконструированных станках. Плоскоовальные воздуховоды легко разместить за подшивным потолком, они создают меньшее сопротивление воздушному потоку, чем прямоугольные каналы (при одинаковой площади сечения тех и других), привлекательно выглядят внешне, что важно при открытом монтаже вентиляционной сети в помещении. Стоимость плоскоовальных воздуховодов, правда, выше, чем каналов прямоугольного сечения, да и купить их можно не везде.

Вкоттеджах воздуховоды применяют не только в механических, но и в гравитационных вентиляционных системах. Они необходимы также при строительстве систем воздушного отопления.

Звенья воздушного лабиринта

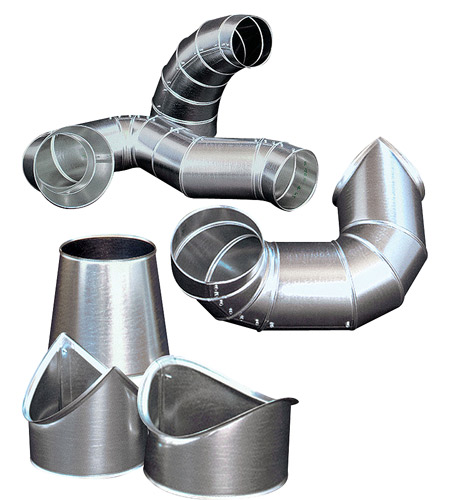

Производители выпускают как прямолинейные участки воздуховодов, так и разнообразные фасонные детали (отводы, тройники идр.), которые стыкуются между собой. Вассортименте фирм-изготовителей, как правило, можно найти и все необходимые "расходные материалы" для герметизации соединений элементов вентсети, фиксации каналов на перекрытиях и стенах ит.п.

Выбор воздуховодов- задача непростая. Если вы планируете установить разветвленную систему воздуховодов (например, для вентиляции или воздушного отопления), необходим проект. Создавать его должен опытный проектировщик, который рассчитает требуемую производительность системы, разработает схему прокладки воздуховодов ит.д. Взадании на проектирование следует отметить, что скорость движения воздуха в воздуховодах, проходящих через жилые помещения, не должна превышать 3-4м/с, в противном случае шум от сети будет вас раздражать. Увы, подобное случается часто- ведь по прихоти архитекторов во многих современных домах нередко совсем нет места для вентканалов. Из-за этого специалистам по вентиляции приходится делать воздуховоды узкими, и скорость воздуха в них оказывается слишком высокой...

Площадь сечения прямоугольного или диаметр круглого воздуховода для транспортировки воздуха со скоростью до 4м/с можно определить самостоятельно. Для этого удобно воспользоваться приближенным соотношением: S= 0,9 L, где S- минимально необходимая площадь сечения (см2), а L- расход воздуха (м3/ч) через воздуховод.

Заказывая монтаж воздуховодов, не поскупитесь на оплату работы хороших специалистов. Ксожалению, самозванцы от вентиляции в России часто не соблюдают элементарных правил стыковки воздуховодов между собой и подвешивания их к перекрытиям. Поэтому в уже готовой системе нередко наблюдаются отсутствие притока или отвода воздуха, вибрация ит.п. Другие типичные последствия- попадание посторонних предметов в систему вентиляции, утечка воздуха из трассы воздуховодов, недостаток или избыток прокачиваемого воздуха, распространение в помещении неприятных запахов и даже преждевременные нарушения работы вентагрегатов. На этапе монтажных работ вы вполне можете проконтролировать правильность монтажа и установки системы.

Верность традициям

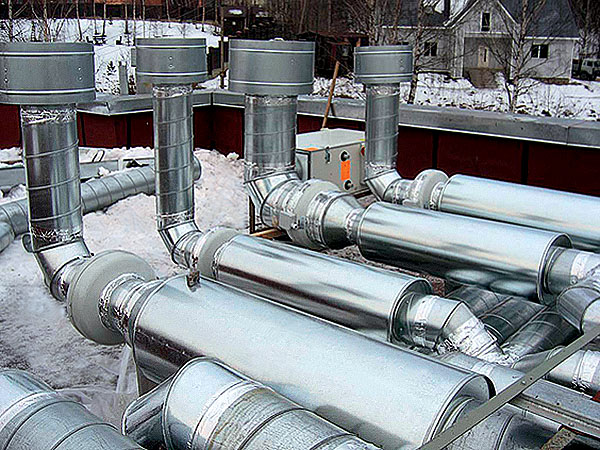

Жесткие металлические воздуховоды круглого и прямоугольного сечения и соответствующие им фасонные части уже много лет используют в системах вентиляции и кондиционирования воздуха различного давления и производительности. Вчастности, их советуют применять специалисты АВОК (некоммерческое партнерство "Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике") в "Технических рекомендациях по организации воздухообмена в квартирах многоэтажного жилого дома" в качестве каналов для систем механической приточно-вытяжной вентиляции. ВРоссии жесткие металлические воздуховоды изготовляют, руководствуясь требованиями нормативных документов, среди которых можно отметить ВСН 353- 86 "Проектирование и применение воздуховодов из унифицированных деталей", СНиП 41-01- 2003 "Отопление, вентиляция и кондиционирование" идр. Впродаже имеются воздуховоды из различных металлов, однако доминируют среди них изделия из стального оцинкованного листа.

Классификация. По конструктивно-технологическому признаку все представленные на российском рынке круглые металлические воздуховоды делят на прямошовные и спиральные. Последние, в свою очередь, подразделяют на спирально-замковые и спирально-сварные. Прямоугольные воздуховоды по способу соединения заготовок можно распределить на фальцевые и сварные.

Для круглых металлических воздуховодов установлены внутренние диаметры 100-2000мм. Вбыту применяют модели диаметром 100, 125, 140, 160, 180, 200, 225, 250мм. Круглые воздуховоды чаще всего делают прямошовными: в них фальцевый или сварной шов, соединяющий между собой две стороны металлического листа, проходит параллельно продольной оси. Их длина обычно составляет 1; 1,25; 2; 2,5м. Однако в последнее время заметно увеличивается объем производства круглых воздуховодов со спирально-замковым и спирально-сварным швами, изготовляемых на специальных станках. Эти воздуховоды отличаются повышенной жесткостью по сравнению с прямошовными. Длина их может быть неограниченной (чаще всего продают отрезки по 3 или 6м), шов обладает хорошей плотностью, внешний вид всегда аккуратный. Однако несколько увеличен расход металла, что отражается на цене (спиральные на 10-20% дороже).

Упрямоугольных металлических воздуховодов также установлен ряд типовых размеров поперечного сечения: от 100100 до 40003200мм. Длина прямых участков- 1; 1,25; 2; 2,5м. Прямоугольные воздуховоды, как правило, делают прямошовными, но при увеличении сечения они становятся громоздкими, неудобными для перевозки и хранения. Эти недостатки преодолены в относительно новой конструкции воздуховодов с угловым защелочным фальцем- их собирают на месте монтажа.

По сравнению с круглыми прямоугольные воздуховоды создают большее сопротивление воздушному потоку (то есть при их использовании придется покупать вентилятор помощнее и подороже), к тому же передают и порождают шум. Но именно прямоугольные каналы, на наш взгляд, лучше подходят для квартиры или загородного дома, так как их проще спрятать за подшивным потолком. При одинаковой высоте круглого и прямоугольного воздуховодов сечение последнего может быть в 5 раз больше (обычно допускается изготовлять плоские прямоугольные воздуховоды с соотношением сторон 1:4). Апри одинаковом сечении высота круглого воздуховода всегда больше. Производители круглых каналов приводят в данном случае такой аргумент: дешевле пустить параллельно два круглых воздуховода, чем делать один прямоугольный. Это справедливо только в том случае, если вентиляционная сеть состоит в основном из прямых участков. Однако в более или менее разветвленных сетях около 30-40% от общей площади воздуховодов составляют фасонные изделия, количество которых при двух параллельных трассах также удваивается. Врезультате воздуховоды круглого сечения все равно обходятся существенно дороже прямоугольных. Что же касается шума, то с ним можно бороться, покрывая внутренние поверхности прямоугольных воздуховодов звукопоглощающим материалом.

Стыковка без проблем. Отдельные прямые участки круглых или прямоугольных воздуховодов, а также фасонные части вентиляционных систем соединяют двумя основными способами- фланцевым бесфланцевым. Чем меньше стыков в системе, тем лучше, однако совсем без них никак не обойтись.

Фланцевое соединение осуществляют при помощи фланцев, закрепленных на торцах прямых участков, и фасонных деталей воздуховодов. Изготовляют их из уголковой стали или монтажных шин и уголков (соединение "шинорейка"). Крепление фланцев к воздуховодам часто выполняют на саморезах или же с помощью заклепок диаметром 4-5мм, размещаемых через 200-250мм, иногда с применением сварки. При монтаже сети между фланцами для герметизации соединений прокладывают ленточную резину или другой уплотнитель.

Бесфланцевые соединения по сравнению с фланцевыми считаются сегодня наиболее перспективными благодаря значительной экономии металла и снижению трудоемкости, а следовательно, и стоимости монтажа. Для прямоугольных воздуховодов широко используют бесфланцевое соединение при помощи металлических реек. Именно его применяют при монтаже воздуховодов воздушного отопления- практика строительства подобных систем в США и Канаде показала, что низкая герметичность такого соединения проблемой не является. Бесфланцевое соединение круглых воздуховодов диаметром 100-900мм осуществляют посредством бандажа из тонкой листовой стали. Впоследнее время весьма распространено высокотехнологичное ниппельное соединение круглых воздуховодов.

Орынке. Среди крупнейших производителей жестких воздуховодов из оцинкованного стального листа следует назвать компании "Виптек", "ГалВент", "Гефест-Профиль", "Джет Кул", "Лиссант", "ЛотВентСервис", "Провенто", "Спецстрой", "СТТС Сервис", "Тайра", "Фирма "Евросфера", "Эверест Строй", "ЭкоВенТехнология", AirVent, Ani Group (все- Россия). Прямые участки круглого и прямоугольного сечения, выполненные из оцинковки, у разных фирм стоят в среднем 270-450руб. за 1м2 поверхности использованной стали; фасонные детали- приблизительно 400-1100руб. за 1м2.

Звенья воздушного лабиринта
Звенья воздушного лабиринта
Звенья воздушного лабиринта

Звенья воздушного лабиринта

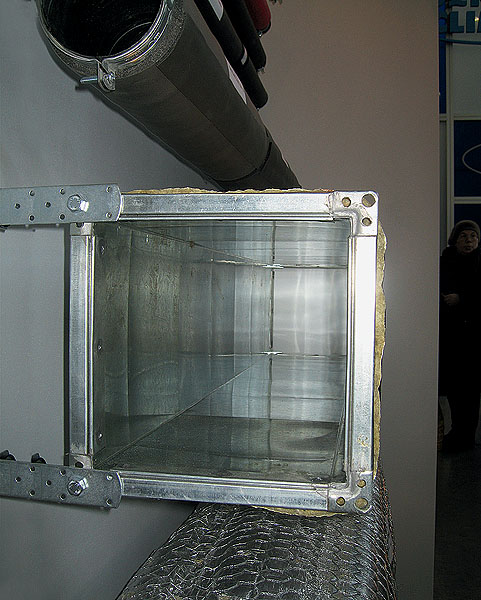

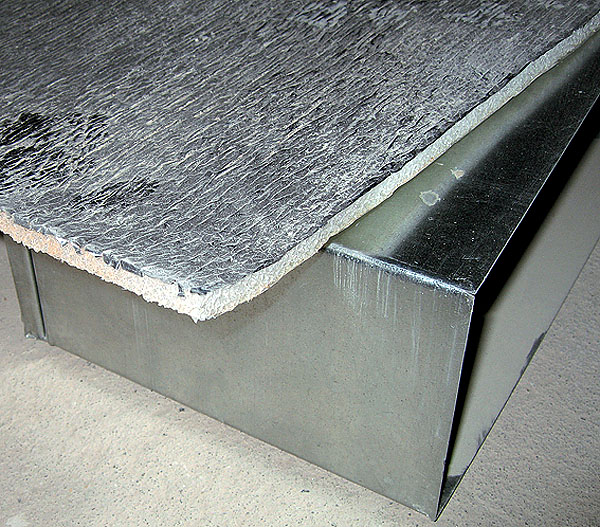

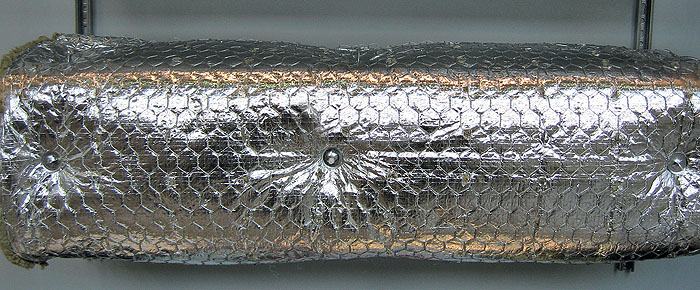

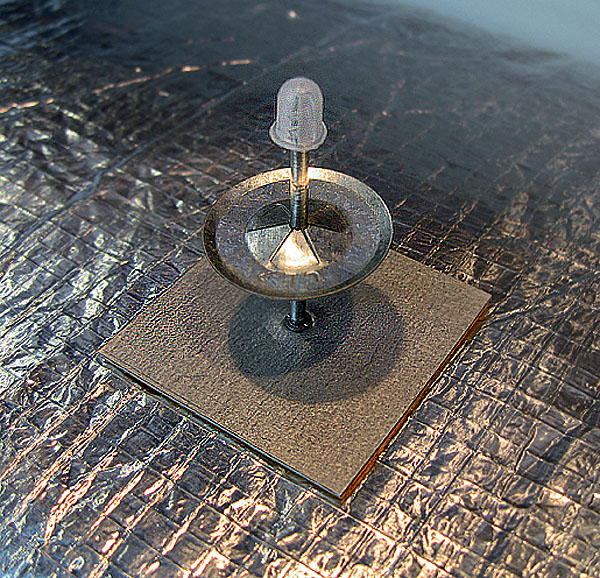

Жесткие вентканалы из оцинковки, транспортирующие охлажденный воздух, обычно покрывают снаружи слоем ламинированной теплоизоляции (базальтовая вата, "Пенофол")

Гибкая периферия

Полужесткие и гибкие воздуховоды круглого сечения диаметром 100- 356мм появились на российском рынке около 10-15 лет назад. Их следует использовать, только если невозможно поставить жесткие металлические воздуховоды,- в качестве фасонных частей сложной геометрической формы, для присоединения вентиляционного оборудования, воздухораспределителей, шумоглушителей и других устройств, расположенных в подшивных потолках. ВЕвропе из-за высокой стоимости проката и дороговизны монтажа воздуховодов из оцинкованного стального листа полужесткие и гибкие воздуховоды распространены более широко и рекомендованы для применения в жилых помещениях.

Полужесткие воздуховоды. Они представляют собой трубу, свитую из алюминиевой ленты, соединенной на стыке плотным фальцевым замком. Такая конструкция позволяет использовать их в установках, работающих при температуре -30...+300С. Что касается полужестких воздуховодов из нержавейки или оцинкованной стали, то они способны функционировать и в более сложных условиях- даже при температуре до 700С. Устойчивость к высоким температурам позволяет применять полужесткие воздуховоды не только в сетях вентиляции и кондиционирования воздуха, но и в системах отвода горячего воздуха и дыма.

Для удобства транспортировки полужесткие воздуховоды сжимаются, становясь в 5-6 раз короче своей исходной длины. Однако после растяжения повторно сжать их уже нельзя.

Гибкие воздуховоды. Вотличие от полужестких гибкие гофрированные каналы можно неоднократно изгибать, сжимать и растягивать. Форму им придает спиральный каркас, свитый из стальной проволоки. На него "натянута" гибкая оболочка из нескольких слоев ламинированной фольги (такие воздуховоды могут транспортировать воздух температурой -30...+140С) или прочного поливинилхлорида, покрытого полиамидной тканью (до 90С).

Наряду с гибкими гофрированными на рынке представлены гибкие изолированные воздуховоды, предназначенные только для систем вентиляции и кондиционирования воздуха. Теплоизолированные воздуховоды создают на основе гибких гофрированных воздуховодов из ламинированной фольги, на внешнюю поверхность которых накладывают слой теплоизоляции толщиной 25мм и плотностью около 16кг/м3, а на теплоизоляцию- наружное покрытие из многослойной алюминиевой фольги. Гибкие теплоизолированные звукопоглощающие воздуховоды для систем вентиляции и кондиционирования с малым и средним давлением состоят из микроперфорированного гибкого гофрированного воздуховода, обернутого полиэфирной пленкой (это предотвращает диффузию теплоизоляционного материала), слоя теплоизоляции толщиной примерно 25мм и плотностью около 16кг/м3 и наружного покрытия из многослойной алюминиевой фольги.

Достоинства и недостатки. Все модификации гибких и полужестких каналов имеют малую массу. Они не нуждаются в специальных поворотах, поэтому вентиляционная сеть имеет меньше соединений, что существенно упрощает монтаж. Для скрепления воздуховодов между собой, а также для соединения их с диффузорами используют специальный "алюминиевый скотч" и пластиковые хомуты. Швы и стыки фольгированной теплоизоляции изолированных гибких воздуховодов также приклеивают этой лентой. Наконец, для монтажа поставщики предлагают большой выбор зажимов, подвесок, мастик ит.д.

Недостатком всех гибких и полужестких воздуховодов является значительное аэродинамическое сопротивление, что не позволяет эффективно применять эти каналы в более или менее разветвленных вентиляционных системах.

Монтаж. Увы, многим российским монтажникам технология установки гибких воздуховодов незнакома. Например, они забывают, что гибкий воздуховод без теплоизоляции перед монтажом необходимо полностью растянуть, иначе воздух по нему будет двигаться с большими затруднениями. При прохождении через стеновые конструкции очень редко используют специальные металлические гильзы или переходники. Некоторые и не догадываются о том, что воздуховод из полиэфира обязательно провиснет, если он будет какое-то время соприкасаться с горячей трубой центрального отопления. Кроме того, подобное соседство ускорит процесс старения такого канала. Часто допускают грубейшую ошибку- путают направление движения воздуха в воздуховоде (на коробке оно указано стрелкой, а на канале- цветными метками). Прокладывают воздуховоды как попало, не учитывая, что радиус их изгиба должен быть как можно больше (минимум два диаметра), применяют для крепления хомуты слишком малого диаметра, пережимая проходное сечение. Нередко встречается и такой просчет, как фиксация изоляционного покрытия теплоизолированного воздуховода хомутом без герметизации стыка лентой. Нет никаких гарантий эффективности данного метода, поскольку подобное уплотнение не будет воздухонепроницаемым; к тому же в этих местах может конденсироваться влага (при использовании в системах кондиционирования воздуха).

При креплении гибкого воздуховода (с изоляцией или без нее) надо помнить, что максимальное его провисание между двумя точками крепления не должно превышать 50мм на 1м. Допустимое расстояние между двумя точками подвески колеблется в пределах 1,5-3м в зависимости от типа воздуховода. Для гибкого канала над потолочными конструкциями промежуток между центрами опор должен составлять 1м. Если воздуховод подвешен вертикально, то оптимальная дистанция между стабилизирующими крепежными хомутами- 1-1,8м. Гибкие воздуховоды нельзя использовать в вертикальных колоннах систем распределения воздуха высотой более двух этажей.

Звенья воздушного лабиринтаФото Д.МинкинаЗвенья воздушного лабиринтаФото Д. МинкинаЗвенья воздушного лабиринтаФото Д. Минкина

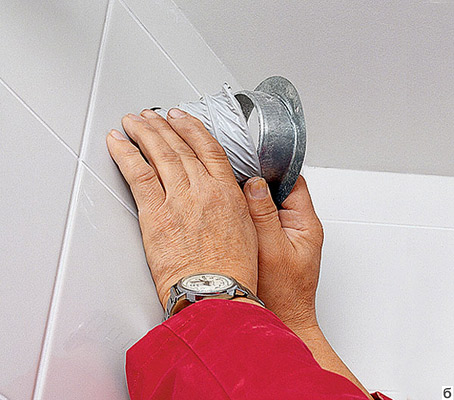

Крепление воздухораспределителя к гибкому воздуховоду в ванной комнате начинают с того, что канал укорачивают до 5-10см (а). Далее в воздуховод вставляют крепежную гильзу и фиксируют ее (б). Затем на гильзу устанавливают анемостат (в)

Звенья воздушного лабиринта Vents

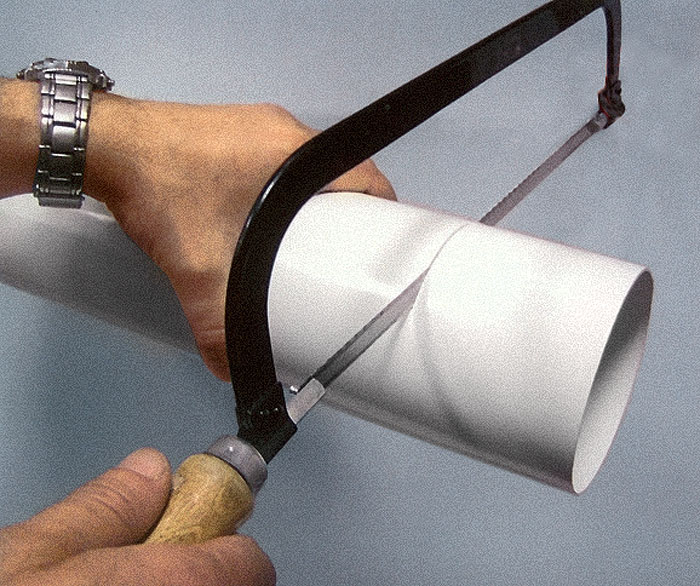

Воздуховод из пластика можно быстро и без особого труда укоротить до нужной длины с помощью ножовки Звенья воздушного лабиринта Vents

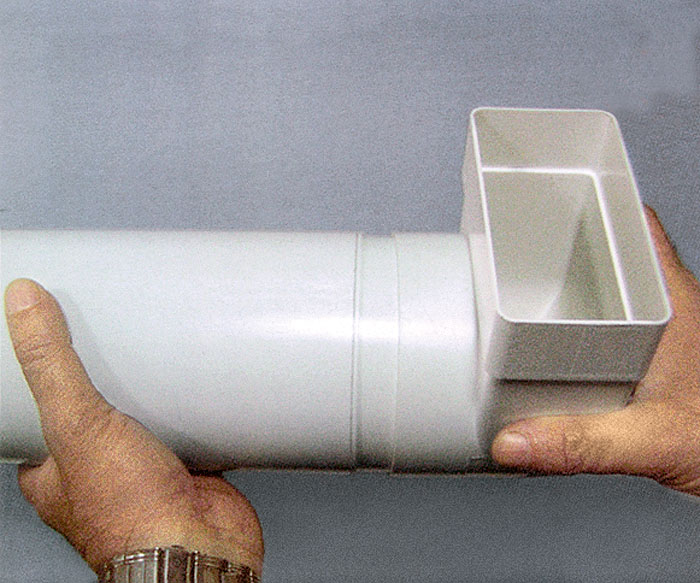

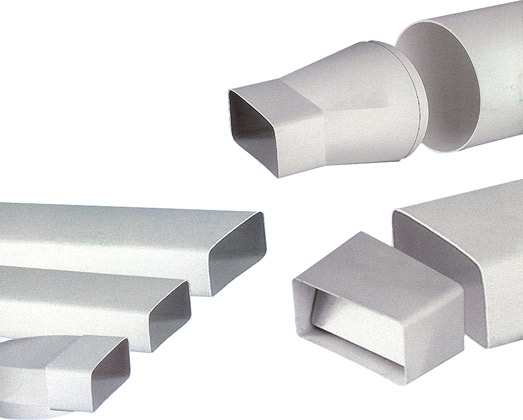

Для стыковки прямолинейных участков пластиковых каналов выпускают фасонные детали Звенья воздушного лабиринта Vents
Пластиковые каналы легко скрыть за подшивным гипсокартонным потолком

Предложение и цены. На российском рынке представлены импортные полужесткие и гибкие воздуховоды DEC International (Нидерланды), Acomat, Sodiamex (обе- Франция), Polar Bear (Финляндия), CCL (Великобритания) идр. Среди отечественных производителей особенно сильны позиции компании "Диафлекс" (Россия). Предлагаются полужесткие воздуховоды фирмы "Арктос", гибкие- "ВентПрофиль", "Гибкие воздуховоды" (все- Россия) идр. Стоимость российских каналов как минимум на 20% ниже, чем импортных. Например, 1 пог. м гибкого воздуховода из ламинированной фольги, выпущенного в России, обойдется вам примерно в 280руб. при диаметре 102мм, при диаметре 406мм- уже в 2тыс.руб. За "отрез" теплоизолированного звукопоглощающего воздуховода аналогичной длины диаметром 356мм придется заплатить 5,4тыс.руб. Что касается полужестких воздуховодов, то они стоят дешевле: 5м алюминиевого рукава российского производства (365мм в поперечнике) можно приобрести приблизительно за 2,2тыс.руб.

Эра пластика

Не так давно в продаже появились круглые и прямоугольные воздуховоды из пластика (АБС, ПВХ идр.) и соответствующие им фасонные элементы. Этот тип воздуховодов сегодня довольно активно завоевывает европейский и российский рынки.

Преимущества пластиковых вентканалов- малый вес, довольно высокая прочность и 100%-я защищенность от коррозии. Технология изготовления этих воздуховодов позволяет получать абсолютно гладкую внутреннюю поверхность, поэтому потери на трение в таких каналах минимальны. Кроме того, пластиковый воздуховод, правильно обработанный антистатическим составом, практически не притягивает частицы пыли, что дает возможность значительно реже очищать вентиляцию и тем самым экономить на сервисном обслуживании вентоборудования. Монтаж воздуховодов несложен- их можно резать и подгонять прямо по месту установки системы вентиляции. Температура эксплуатации таких каналов (-40...+95С, поэтому их допускается применять при распределении горячего и холодного воздуха. Стоит отметить, что при использовании пластиковых воздуховодов через их поверхность в помещение практически не проникает шум вентилятора или приточной установки и в дополнительной шумоизоляции они не нуждаются.

Среди недостатков отметим весьма низкую огнестойкость пластиковых воздуховодов. Проблема подобных систем, по мнению некоторых специалистов, заключается в сложности прокладывания вентканалов через парозащиту стен в коттеджах.

Воздуховоды из пластика производит, в частности, компания "Эковент" (Россия). Наиболее известные из зарубежных поставщиков- Vents (Украина), Uponor (Финляндия) идр. Стоимость прямолинейных пластиковых каналов- примерно 120-500руб. за 1пог.м.
