В атмосфере свежести

Способы вентиляции загородного дома и оборудование, необходимое для организации воздухообмена в его помещениях.

В атмосфере свежести
В атмосфере свежести
В атмосфере свежести
В атмосфере свежести Настенные вытяжные вентиляторы Totally Tropica (а) и Stone the Crows (б) (Greenwood Airvac) и вентрешетки ВР-П (в) и ВР-С (г) ("Сезон") В атмосфере свежести Для подачи воздуха в большие помещения коттеджей можно использовать круглые диффузоры ImeksanВ атмосфере свежестиGrada
В атмосфере свежести
В атмосфере свежести PM Vent
Линейные (а, б) и дисковый (в) воздухораспре-
делители отлично вписываются в современные интерьеры В атмосфере свежести В последние годы при строительстве в стены стали закладывать вентканалы из ПВХ-труб В атмосфере свежестиVentsВ атмосфере свежестиO.ErreВ атмосфере свежестиCata
Настенные вентиляторы для санузлов и кухонь В атмосфере свежестиXpelair
Cхема установки канального вентилятора:
1 - вентрешетка;
2 - гибкий шумопоглощающий воздуховод;
3 - вентилятор;
4 - узел прохода через стену В атмосфере свежестиVentart
Корпуса канальных вентиляторов AXC выполняют из гальванизирован-
ной стали (а) и высокопрочного долговечного пластика (б) В атмосфере свежести Фото К.Манько Архитектурный проект Findia Log Homes В атмосфере свежести "Инженерное оборудование"
Клапан КИВ "подает" через стену свежий воздух, но не пропустит насекомых, шум и пыль В атмосфере свежести Если качество работы естественной вентиляции вас не устраивает, можно перевести дом на вентиляцию "Гигро" (Aereco). Ее основные компоненты - вытяжной вентилятор, например V2A (1), гигрорегулируе-
мые вентрешетки BXS (2)
В атмосфере свежести
В атмосфере свежести Так выглядит приточный клапан (проветриватель) Renson из помещения (а) и снаружи (б). Пропускная способность устройства - 159м3/ч на 1м длины В атмосфере свежести Viple выпускает широкую гамму крышных вентиляторов и универсальные элементы для прохода через кровлю В атмосфере свежести Фото К.Манько Дизайнер В.Иллман В атмосфере свежести Для транспортировки воздуха часто используют вентиляционные каналы и фасонину из оцинковки В атмосфере свежести Приточная вентиляционная установка с водяным нагревателем WK21 (Wolf) высотой 400мм В атмосфере свежестиSchragВ атмосфере свежестиstberg
В энергосбере-
гающих приточно-вытяжных установках с пластинчатым (а) или роторным (б) рекуператором свежий воздух нагревается (охлаждается) за счет вытяжного

В современном загородном доме комфортный микроклимат должен поддерживаться независимо от капризов погоды. Заботы о нем ложатся на плечи климатических систем.

В атмосфере свежести Фото Е.Лучина Архитектор Г.Легздиньш Что нужно человеку для полного «климатического счастья» в границах отдельно взятого коттеджа? Во-первых, эффективная вентиляция всех комнат, без которой современный загородный дом с его герметичными окнами, стенами и дверями рискует в считанные часы превратиться в душегубку. Во-вторых, оптимальный баланс температуры, влажности и скорости движения воздуха в комнатах.

Всостав климатических систем, обеспечивающих комфорт, могут входить разнообразные приборы. Сегодня мы поговорим о способах вентиляции загородного дома и оборудовании, необходимом для организации воздухообмена в его помещениях на протяжении всего года.

Чистый воздух

В результате жизнедеятельности человека содержание кислорода в воздухе помещений уменьшается, а углекислого газа становится слишком много. Некачественные строительные материалы, мебель, бытовая техника выделяют вредные вещества. Воздухоочистители не способны вернуть воздуху его первозданную чистоту. Поэтому отработанный, насыщенный испарениями, пылью и бактериями комнатный воздух надо регулярно заменять свежим.

В атмосфере свежести Фото К.Манько Архитектор Г.Димавичене
В спальнях, где часто курят, необходима интенсивная вентиляция Нормы воздухообмена в комнатах жилых одноквартирных домов дает СНиП 31.02-2001. Согласно этому документу производительность системы вентиляции дома в режиме обслуживания следует определять из расчета не менее однократного обмена воздуха в течение 1ч в помещениях с постоянным пребыванием людей. Из кухни требуется удалять как минимум 60м3/ч, из ванной и туалета- 25м3/ч. Кратность воздухообмена во всех вентилируемых комнатах в нерабочем режиме должна составлять не менее 0,2 объема помещения за 1ч. Увеличение (конечно, до разумных пределов) количества приточного воздуха обычно благоприятно сказывается на самочувствии человека, уменьшение ведет к снижению работоспособности, а иногда и к заболеваниям.

Расчетные величины воздухообмена для помещений загородного дома даны в Своде правил по проектированию и строительству инженерных систем одноквартирных жилых домов (СП 31.106-2002).

Расчетные величины воздухообмена в помещениях одноквартирного загородного дома (CП 31.106-2002)

Помещение Минимальная величина воздухообмена,м3
Постоянно В режиме обслуживания
Спальня, гостиная, детская 40 40
Библиотека, кабинет 20 20
Кладовая, бельевая, гардеробная 10 10
Тренажерный зал, бильярдная 20 80
Постирочная, гладильная, сушильная 10 80
Кухня с электроплитой 20 60
Кухня с газовой плитой 20 80 на 1 конфорку
Теплогенераторная 20 По расчету, но не менее 60
Ванная, душевая, туалет 5 40
Сауна 5 5 на 1 человека
Бассейн 10 80
Гараж 20 80
Мусоросборная камера 20 20

Есть из чего выбрать!

В атмосфере свежести

Дом на семи ветрах

В атмосфере свежести При вентиляции с естественным побуждением воздух идет в комнаты через неплотности в окнах, а удаляется через заложенные в стены вентканалы В подавляющем большинстве загородных домов постоянного проживания используют систему с естественным побуждением удаления воздуха. Она подходит, если воздух за окнами мало загрязнен, и впускать его в помещения можно без предварительной очистки. Работает система за счет разности удельных весов холодного уличного воздуха (более тяжелого) и теплого комнатного (более легкого). Свежий приточный воздух смешивается с комнатным, постоянно уменьшая концентрацию находящихся в атмосфере жилых комнат вредных веществ, затем смесь через подрезы межкомнатных дверей движется в направлении санузлов и кухни, увлекая за собой избыток углекислоты и загрязнения. Попутно поток нагревается и становится менее плотным, вследствие чего поднимается к потолку. Через настенные вентиляционные решетки на вентстояках в санузлах и кухне, создающих в этих помещениях незначительное разряжение, загрязненный воздух покидает дом.

В атмосфере свежести Компактная приточная установка серии CAU-mini (Shuft) с электрическим воздухонагрева-
телем Чтобы система вентиляции с естественным побуждением заработала, необходимо сначала организовать поступление свежего воздуха в комнаты. Можно ограничиться регулярным ручным проветриванием. Однако, даже чуть приоткрыв окно, вы впускаете шум. Кроме того, держать окна открытыми часто небез-опасно. Зимой при залповом проветривании система отопления не сразу справляется с понижением температуры воздуха, возможно переохлаждение, сквозняки.

Иногда для приточной вентиляции жилых помещений пробивают отверстия диаметром 22-30мм под подоконными досками, чуть выше батарей отопления. Нагретый воздух, поднимаясь от батарей, затягивает через них холодный наружный воздух. После вентилирования эти отверстия для сохранения тепла закрывают пробками.

В атмосфере свежести Вытяжные вентканалы часто объединяют в блок с дымоходом. Делают их из красного кирпича, выводят одновременно с кладкой стены согласно проекту, начиная с определенных отметок Лучше все же организовать постоянный приток свежего воздуха с помощью специально разработанных для этого приточных устройств, встраиваемых в оконную конструкцию. Модели, устанавливаемые в проем оконного блока между створкой и рамой, выпускают фирмы- производители профиля: KBE, Trocal, Salamander, Kmmerling (все- Германия) идр. Накладные устройства, монтируемые на раму окна, на наш рынок поставляет, например, компания Aereco (Франция)- около 1,4тыс.руб. за комплект для одного окна. Эффективно использование проветривателей, встраиваемых в сквозное отверстие в стене каждого помещения коттеджа,- стеновых приточных клапанов. Их предлагают не только иностранные- Aereco и Siegenia-Aubi (Германия), Systemair и Fresh (обе- Швеция), Onninen (Финляндия), но и отечественные фирмы, например "Инженерное оборудование". Каждый стеновой клапан обойдется вам в 2,5-5тыс.руб. плюс затраты на установку- это еще около 1,7-3,5тыс.руб. Следует предусматривать удаление воздуха из кухни, туалета, ванной и при необходимости из других помещений дома (гараж, котельная и пр.). Вытяжные вентиляционные стояки (каналы) обычно выполняют в стенах рядом с дымоходами (дымовыми трубами). Строение тех и других зависит от конструкции дома. Иногда "пучок" дымовых и вентканалов выкладывают из кирпича или специальных блоков на отдельном фундаменте. Если же о вентиляции при строительстве дома забыли, то всегда можно спасти положение, выполнив стояки из асбестоцементной трубы диаметром 150-200мм- от потолка санузлов и кухни до крыши (желательно на 40-50см выше конька). При этом минимальный перепад высоты между уровнями забора воздуха в помещениях (место установки приточных решеток) и выброса (оголовок вытяжной трубы) должен быть не менее 3м.

В атмосфере свежести Фото Е.Лучина Архитекторы Р.Котов, А.Кырэсаар
Летом естественная вентиляция работает малоэффективно - чтобы проветрить помещения, приходится открывать окна Главный недостаток системы вентиляции с естественным побуждением в том, что эффективность ее работы зависит от переменных факторов- температуры воздуха, направления и скорости ветра. Нормально такая система функционирует, когда за окнами ниже 5С. Зимой даже приходится прикрывать жалюзи на вытяжных решетках в санузлах и кухне, иначе неизбежны непродуктивные потери тепла. Авот летом система естественной вентиляции практически не работает, хотя в этот период некоторые помещения (кухни, санузлы, сырые подвалы) необходимо интенсивно проветривать.

Но тягу летом легко усилить. Этому способствует подогрев вентканалов. Чем ближе они расположены к дымоходу круглогодично функционирующего котла или газовой колонки, тем лучше работает вентиляция. Если дымоход удален от вентиляционного стояка, в корневой части последнего можно установить маломощный водяной нагреватель, подключенный к отдельной ветке системы отопления, или провести рядом трубы ГВС.

В атмосфере свежестиLomanco
Дефлектор (а) и ротационная вентиляционная турбина (б) Другой способ увеличения тяги- создать разряжение в вентиляционных стояках. Для этого на крыше, на оголовках вентканалов ставят специальные устройства- дефлекторы. Поток воздуха (ветер) обтекает дефлектор, создавая разряжение в диффузоре устройства, тем самым обеспечивается всасывание воздуха из стояков. Широкую гамму дефлекторов предлагает Uniwersal (Польша), а также "Мовен", "Тайра" (Россия) идр. Недавно в России стали продавать шарообразные ротационные вентиляционные турбины- Turbovent (Россия), Lomanco (США), которые монтируют на оголовки венттруб коттеджей. Несмотря на направление и силу ветра, турбины вращаются, обеспечивая в вентиляционных стояках слабое разряжение и вытягивая загрязненный воздух из дома наружу. Системы очень популярны в Америке. Общая беда дефлекторов и турбин- в штиль они бесполезны.

Если в доме, обслуживаемом вентиляцией с естественным побуждением, есть мощный камин с открытой топкой, то во время его работы не только летом, но и зимой загрязненный воздух может идти из санузлов, кухни и других помещений в каминный зал, вместе с неприятными запахами и вредными веществами. Ведь камин сам по себе является мощнейшим вытяжным устройством, способным удалять за пределы помещения до 500м3/ч воздуха. Чтобы избежать подобной обращенной тяги, надо обеспечить обильную подачу воздуха с улицы непосредственно к топке.

Независимо от погоды

Относительно более надежна (так как не зависит от погоды и эффективно препятствует обращению тяги) система вентиляции с механическим побуждением удаления воздуха. Приток- естественный, отток- принудительный.

В атмосфере свежести Система вентиляции с механическим побуждением. Свежий воздух поступает в помещения через оконные клапаны, загрязненный - удаляется из санузлов и кухни с помощью одного мощного вытяжного вентилятора и воздуховодов Втакой системе приточный воздух поступает в дом через оконные или стеновые клапаны. Вытяжка из санузлов и кухни обычно осуществляется с помощью одного мощного вытяжного вентилятора (производительность- 300-6000м3/ч), монтируемого на отапливаемом чердаке и соединяемого с вентилируемыми пространствами посредством воздуховодов. На вентстояках ставят вентиляционные решетки с регулируемыми жалюзи, или вытяжные патрубки с вертушкой и крышкой, регулируемые вручную, либо же решетки с автоматическим регулированием проходного сечения (в зависимости от влажности вытяжного воздуха, содержания СО2). Можно "стимулировать" вытяжку с помощью одного или нескольких по числу вентстояков крышных вентиляторов, устанавливаемых через шумоглушители на оголовки вытяжных труб. Наконец, распространен подход, при котором в каждом санузле и в кухне коттеджа монтируют настенные модели вентиляторов с обратными клапанами, выбрасывающие воздух из этих помещений только во время их использования- через отверстия в наружных стенах (удобно, если вентиляторы будут включаться автоматически, по сигналу от датчика движения, влажности или качества воздуха). Вдополнение к настенным вентиляторам на чердаке размещают постоянно действующий канальный, вытягивающий загрязненный воздух через крышу на улицу и обеспечивающий при этом минимально допустимый воздухообмен в жилых комнатах коттеджа.

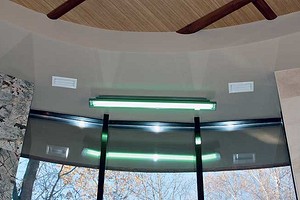

В атмосфере свежести Чтобы проложить вентканалы, достаточно сделать подшивной потолок по периметру помещения Настенных вентиляторов стоимостью 0,5-4тыс.руб. в продаже немало: "Арктос" (Россия), Vortice (Италия), Silavent, Xpelair, Ductex (Великобритания), O.Erre (Италия), Soler Palav (Испания, торговая марка Decor), "Вентиляционные Системы" (Украина, торговая марка Vents). Канальные вентиляторы стоимостью 8-24тыс.руб. предлагают Systemair и stberg (обе- Швеция), Xpelair, O.Erre идр. Среди крышных вентиляторов можно отметить модель Fenco (Uniwersal), которая обеспечивает производительность вытяжки до 180м3/ч при включенном электродвигателе или работает как дефлектор (рабочее колесо вентилятора устроено так, что не мешает свободному выходу вентиляционного воздуха).

Решаем экологические проблемы

Многие владельцы коттеджей, соседствующих с автострадами, всерьез подумывают о скорейшей смене места жительства. Пыль, шум и неприятные запахи неминуемо проникают в дом. Но от них можно защитить жилище, закрыв наглухо пластиковые окна и двери с герметичным притвором, а для организации воздухообмена использовать систему механической приточно-вытяжной вентиляции, которая обеспечит подачу в комнаты достаточного количества очищенного от пыли и «ароматов» свежего воздуха и удаление из коттеджа отработанного воздуха.

В атмосфере свежести Свежий воздух подается в приточную установку со стороны фасада, удаленного от дороги Внебольших домах устанавливают системы механической приточно-вытяжной вентиляции на базе приточных установок (от 2-3тыс.руб./м2 площади дома). Через сообщающийся с улицей утепленный канал они забирают свежий воздух, очищают его от пыли и подогревают до "санитарной" нормы (17С), после чего направляют во все комнаты по сети воздуховодов, проложенных за подшивным потолком или фальш-стенами. Вытяжка воздуха, а следовательно, и удаление водяного пара и прочих содержащихся в воздухе загрязнений осуществляются через вентиляционные каналы в санузлах и кухне. Кроме того, чтобы не "перегружать" вытяжную систему дома, в одном из нежилых помещений в наружной стене устраивают сквозное отверстие, которое закрывают настенными гравитационными жалюзи, открывающимися при возникновении в комнатах избыточного давления, или оборудуют вытяжным вентилятором. Производительность установок- от 150м3/ч. Их можно размещать на чердаках, в подвалах или на улице.

В атмосфере свежести Система механической приточно-вытяжной вентиляции на базе приточной установки и крышного вытяжного вентилятора в одноэтажном доме Такой системе вентиляции по силам обеспечить в комнатах качественное распределение приточного воздуха с минимальной скоростью. Уровень очистки от загрязнений может быть очень высоким (особенно если применяют угольные фильтры, бактерицидные лампы, HEPA-фильтры и пр.). Кнедостаткам относят повышенное энергопотребление в холодный период года при электрическом подогреве воздуха. Дешевле эксплуатация приточных установок с водяным калорифером, подключенным к котлу. Отметим приточки Rover (Германия), Amalva (Литва), "Арктос", "Овик", "Инженерное оборудование", "Веза" (все- Россия) идр. Сетевое оборудование для создания системы (воздуховоды, вентрешетки и пр.) есть в ассортименте Systemair, stberg, Diaflex (Швеция) идр.

В атмосфере свежести Система механической вентиляции на основе энергосберегающей приточно-вытяжной установки с пластинчатым рекуператором. Обеспечивает приток свежего воздуха в жилые помещения и удаление отработанного из санузлов и техпомещений Если коттедж помимо проблем с экологией испытывает еще и дефицит энергоресурсов, ситуацию может спасти система приточно-вытяжной вентиляции на базе энергосберегающей приточно-вытяжной установки. Она позволит экономить 20-86% энергии, расходуемой на подогрев приточного воздуха в холодный период года, за счет тепла вытяжного воздуха. Сбережение энергии достигается за счет использования в приточно-вытяжной вентиляционной установке пластинчатого перекрестно-поточного рекуператора, роторного теплоутилизатора либо теплового насоса "воздух- воздух". При монтаже системы потребуется разместить в доме две сети воздуховодов- приточную и вытяжную, с помощью которых все помещения дома будут подключены к приточно-вытяжной установке, а также в 2 раза большее, чем в случае с системой на базе приточной установки, количество вентрешеток. Шум от воздушных потоков устраняют канальные шумопоглотители и гибкие воздуховоды.

На рынке приточно-вытяжных установок с пластинчатым перекрестно-поточным рекуператором представлена в основном импортная техника: VVX, Maxi (Systemair), Caup (Shuft, Норвегия), UR (Aermec, Великобритания). Особого внимания заслуживают изделия с рекуператорами на основе целлюлозы: VAM (Daikin, Япония) и "Лоссней" (Mitsubishi Electric, Япония). Приточно-вытяжные установки с роторным теплоутилизатором- модельные ряды Rotovex и VR (Systemair), HERU (stberg), Caur (Shuft), Gold, BCEA (Swegon, Швеция). Российское оборудование- это установки "Климат" (BB Consulting). Решение для дома площадью от 200м2 с серьезной автоматикой может стоить 3-8тыс.руб./м2.
