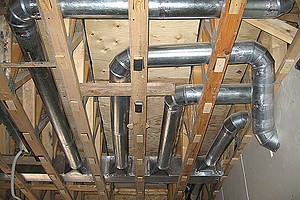

телем установлен электростатический фильтр Комфорт круглый год Воздуховоды в междуэтажном перекрытии, связывающие блок подготовки воздуха с помещениями Комфорт круглый год Забор свежего и удаление отработанного воздуха происходит через отверстия в стене Комфорт круглый год Наружный компрессорно- конденсаторный блок сплит-системы установлен рядом с домом, на невысоком фундаменте Комфорт круглый год Уровень относительной влажности воздуха можно корректировать с помощью регулятора на корпусе увлажнителя Комфорт круглый год Система автоматики позволяет поддерживать в комнатах оптимальный микроклимат без вмешательства человека

Воздушные климатические системы- привычная часть инженерной начинки многих частных домов США и Канады- начинают постепенно внедряться и в быт россиян. Вособенностях этого оборудования нам поможет разобраться один частный пример.

Воздушные климатические системы появились в результате развития технологии воздушного отопления дома. Она предполагает, что весь воздух, заполняющий помещение, несколько раз в час проходит через воздухоподогреватель. Благодаря этому в комнатах зимой поддерживается нужная температура. Родилась идея использовать циркулирующие массы воздуха, чтобы доставлять в комнаты не только тепло, но и- когда это необходимо- прохладу, влагу, кислород и попутно удалять загрязнители. Для ее реализации придумали комплектовать систему воздушного отопления дополнительными модулями: блоками для охлаждения, увлажнения, очистки воздуха и организации приточно-вытяжной вентиляции. Врезультате система воздушного отопления превратилась в воздушную климатическую систему, обеспечивающую комфортные параметры микроклимата в жилье на протяжении всего года.

Индивидуальный подход

Одна из подобных систем установлена в двухэтажном каркасно-панельном загородном доме площадью 208м2, построенном в 2004г. в г.Сергиев Посад, неподалеку от Троице-Сергиевой лавры. Она обеспечивает заданные пользователями значения температуры и влажности, индивидуальные для каждой из трех зон коттеджа: первого этажа, второго этажа, зимнего сада. Режимы работы системы настроены в соответствии с привычками и распорядком дня домочадцев. Например, зимой она автоматически снижает температуру по ночам, когда хозяева спят, и днем, если дом пустует, а за несколько часов до их возвращения или ранним утром начинает работать, чтобы в нужное время микроклимат коттеджа стал наиболее комфортным. Летом система в дневное время (в отсутствие людей) менее интенсивно охлаждает комнаты, а по вечерам быстро доводит температуру до нормы. Взимнем саду круглогодично поддерживаются оптимальные для роста и процветания экзотических растений температура и относительная влажность воздуха.

Комфорт круглый год
За 2,5 года эксплуатации воздушная климатическая система не вызвала нареканий. На наш взгляд, она хорошо приспособлена к особенностям российского климата. Даже в трескучие морозы 2006г., когда столбик термометра за окном опускался до отметки -37С, в коттедже можно было ходить в шортах. Работает установка бесшумно, с минимальным потреблением газа- за все время на отопление и ГВС израсходовано 6,8 тыс.м3. Очень удобной в использовании и полезной оказалась система зонального регулирования, которая позволяет существенно снижать затраты на эксплуатацию оборудования и улучшает качество жизни в доме.

Людмила и Дмитрий Шалагины

Вустановку входит блок обработки воздуха, расположенный в котельной и регулирующий "кондиции" прогоняемого через него воздуха, который забирается из комнат по сети отводящих, а возвращается по сети подающих воздуховодов. Свежим воздухом дом снабжает механическая вентиляция на основе энергосберегающей приточно-вытяжной установки. Вжилой части здания на полу и стенах видны лишь небольшие вентрешетки, а также настенные программируемые пульты управления.

Воздушную климатическую систему владельцы дома выбрали после того, как детально изучили возможности оборудования. Даже типовой проект дома подбирали с учетом особенностей установки этой системы (наличие свободного пространства в подпольях для прокладки воздуховодов, высокоэффективная теплоизоляция ограждающих конструкций ит.п.). Решающую роль сыграла способность воздушной климатической системы автоматически, практически без вмешательства хозяина, круглый год контролировать параметры воздушной среды: температуру, влажность, чистоту воздуха, то есть решить проблему климатизации, не применяя несколько независимых систем- котлы, кондиционеры, увлажнители и воздухоочистители. Заинтересовала перспектива отказа от громоздких отопительных приборов- они наверняка не смогли бы органично вписаться в интерьеры загородного дома с его низко расположенными окнами. Кроме того, на принятие решения повлияли низкая инерционность оборудования (система может изменить температуру в помещении на 10-15С всего за 30-40 мин), высокий КПД и экономичность.

Проект системы заказали сразу в нескольких организациях, которые предлагали выполнить ее на базе газовых воздухоподогревателей американских фирм Nordyne, Tempstar, Goodman, Lennox. Наиболее полно требованиям владельца дома соответствовал проект компании "СTTC Сервис"- ей и поручили его реализацию. Все работы были закончены спустя 2 мес после первого обращения хозяина жилья.

Модульный принцип

Комфорт круглый год Для подогрева воды в доме используют емкостный газовый водонагреватель Блок обработки воздуха расположили в котельной загородного дома, на первом этаже, поблизости от гаража. Он собран из различных по функциональному назначению модулей. Воснове системы- газовый воздухоподогреватель фирмы Lennox. По сути, это тепловентилятор мощностью 22 кВт. Встроенный высокопроизводительный центробежный вентилятор втягивает воздух в металлический корпус и прогоняет его через жаростойкие трубы теплообменника, внутри которых горит газ. Продукты сгорания с помощью дымососа удаляются из теплообменника на улицу- через дымоход из нержавеющей стали, не смешиваясь с тем воздухом, который готовится для подачи в помещения. Центробежный вентилятор воздухоподогревателя работает и в том случае, когда нагрев отключен, обеспечивая движение воздуха через другие модули блока.

Для охлаждения комнат коттеджа в летний период в воздушный тракт за воздухоподогревателем (по ходу движения воздуха) встроен испарительный блок канальной сплит-системы Lennox. Спомощью фреонопроводов и электрических коммуникаций он подключен к наружному компрессорно-конденсаторному блоку, размещенному вне здания, во дворе, у двери в котельную. Характерно, что сплит-система может не только охлаждать, но и работать в режиме осушения воздуха, удаляя из дома излишнюю влагу.

Впрочем, в засушливое лето, а также всю зиму воздух в комнатах чаще нуждается не в осушении, а в увлажнении. Для увеличения его относительной влажности блок подготовки воздуха оборудовали модулем поверхностного увлажнения фирмы General Filters (США). Он смонтирован на входе в воздухонагреватель и состоит из кассеты (так называемая орошаемая насадка) с гигроскопическим материалом, на которую через водораспределитель подается отфильтрованная вода из водопровода. Материал насадки впитывает влагу, и при прохождении через него воздух увлажняется.

Очистку воздуха от частиц размером до 0,01 мкм осуществляет электростатический фильтр фирмы Five Seasons (Канада). Он встроен в воздушный тракт перед воздухонагревателем, и через него проходит весь объем заполняющего коттедж воздуха. Благодаря ему содержание пыли, спор микроорганизмов и растений, пыльцы, бактерий, загрязнений, табачного дыма в воздухе помещений ничтожно. Единственная задача хозяйки- не забывать хотя бы раз в 6 мес промывать электростатическую камеру фильтра.

Комфорт круглый год Приточно-вытяжная вентиляционная установка с пластинчатым рекуператором прикреплена к потолку Энергосберегающую приточно-вытяжную установку Venmar (Канада) разместили в котельной под потолком, рядом с блоком подготовки воздуха. Она обеспечивает забор воздуха с улицы, его очистку, предварительный подогрев или охлаждение летом и подачу в воздушный тракт климатической системы перед блоком подготовки. Уличный воздух подмешивается к отточному потоку и с ним после доведения до нужной кондиции поступает в комнаты по сети приточных воздуховодов. Кроме того, Venmar отвечает за удаление отработанного воздуха из дома, вытягивая его из санузлов и жилых комнат. Встроенный рекуператор передает тепло или прохладу покидающего дом воздуха свежему приточному воздуху с улицы. При этом происходит значительная экономия энергии на нагрев или охлаждение воздуха в доме и увеличивается срок службы воздухонагревателя климатической системы.

Сети приточных и вытяжных воздуховодов собраны из труб прямоугольного и круглого сечения и фасонных элементов, сделанных из оцинкованной стали. Они изготовлены в соответствии с требованиями Air Conditioning Contractors of America (ACCA) в России, на производственной базе компании "СТТС Сервис". Из котельной трубы идут в комнаты- по перекрытиям, техническому подполью и за фальшстенами. Вустьях воздуховодов, подающих подготовленный воздух в помещения, установлены диффузоры (раструбы, или, как их называют монтажники, "башмаки"), уменьшающие скорость воздушного потока (приблизительно до 1-1,5м/с). Их расположили под окнами и у наружных стен, заподлицо с чистовым полом, и закрыли распределительными решетками с поворотными ламелями. Спомощью последних можно изменять направление подачи воздуха. Забор отработанного воздуха происходит из нижней зоны помещений. Выходы обратных воздуховодов на фальшколоннах и на полу декорированы воздухоприемными решетками, органично вписавшимися в дизайн помещения.

Индивидуальный автоматический контроль и регулирование температуры в каждой из зон коттеджа осуществляют посредством интеллектуальной системы зонального регулирования. Сигналы от термостатов, находящихся в доме, и других датчиков поступают в ее "мозг"- блок микропроцессорного управления, который дозирует объем подаваемого в зоны подготовленного воздуха. Последняя операция реализуется следующим образом: электрические клапаны перекрывают проходное сечение воздуховодов, подающих обработанный поток, по мере достижения в помещениях заданной пользователями температуры.
