Спутник телезрителя

Так уж устроен человек: как только он обеспечит себя хлебом насущным, сразу подавай ему зрелищ. Допустим, ради них он готов устремиться к звездам или хотя бы раскошелиться на несколько тысяч рублей. Тогда спутниковое телевидение, вероятно, поможет сбыться его самым заветным мечтам.

Большая часть жителей нашей планеты прочим развлечениям предпочитает телевидение. Увы, но такова реальность: голубые экраны давно уже превратились для нас и в основное средство массовой информации, и в источник разнообразных программ. При этом люди очень любят рассуждать о деградации телевидения, о том, что "нечего смотреть", о рекламе, которая омрачает своим внезапным появлением решающие моменты трансляции футбольного матча... Ксожалению, такова оборотная сторона бесплатного эфирного телевидения (точнее говоря, условно бесплатного, поскольку большинство горожан платит за антенну коллективного пользования). Неудивительно, что многие телезрители готовы расстаться с энной суммой денег, лишь бы выбор программ был больше, качество изображения- выше, а количество рекламы- меньше. Таким людям мы советуем обратить внимание на услуги спутникового телевидения.

В своей тарелке

Что представляет собой спутниковое телевидение? Как следует из названия, телесигнал в данном случае транслируется искусственными спутниками Земли. Сигнал с орбиты принимается с помощью спутниковой антенны (очертаниями напоминающей тарелку), усиливается и декодируется посредством специальных устройств- конвертора и ресивера. Благодаря современным технологиям владелец комплекта спутникового телевидения может получить доступ к нескольким сотням телевизионных каналов. При этом качество транслируемого изображения на порядок выше «картинки», предоставляемой эфирным телевидением. Как правило, сигнал со спутника идет не в привычном нам аналоговом формате, а в цифровом, что значительно уменьшает количество видимых помех (или «картинка» принимается хорошо, или ее не видно совсем).

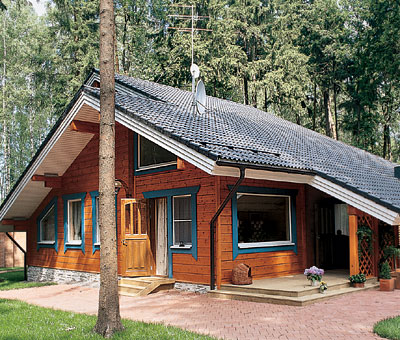

Особенно заметна сегодня разница между спутниковым и эфирным телевидением за городом, вдали от Останкинской башни или региональных ретранслирующих установок. Некоторые спутниковые каналы уже сегодня перешли на вещание в режиме телевидения высокого разрешения- HDTV, при котором используется увеличенное число строк на экране для большей четкости изображения. Наконец, платные спутниковые трансляции не подвержены засилью рекламы.

Разумеется, у спутникового телевидения есть и недостатки, не ограничивающиеся платой за оборудование и доступ к телеканалам. Антенну-«тарелку» необходимо правильно установить, а в городских условиях это нередко оказывается технически довольно сложной задачей (о нюансах монтажа речь пойдет дальше). Кроме того, далеко не все сотни каналов, которые будут предложены, окажутся для вас интересными. Значительная их часть может транслироваться на иностранных языках без перевода и даже без русских субтитров. Для спортивных передач и «бессловесных» мультфильмов это не критично. Но вряд ли человек, не знающий какого-либо языка, кроме родного, получит удовольствие от просмотра новостей или научно-популярных программ без перевода.

И еще один важный момент. Существуют телевизионные каналы бесплатные и с абонентской платой. К сожалению, большинство бесплатных заметно уступает платным по интересному контенту (информационному наполнению).

Астрономия с экономией

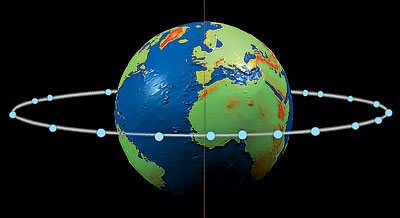

Телевизионные спутники размещаются на орбите так, что период их вращения составляет ровно сутки. Проекция спутников на поверхность Земли в системе географических координат исчисляется в градусах западной или восточной долготы относительно Гринвичского (нулевого) меридиана.

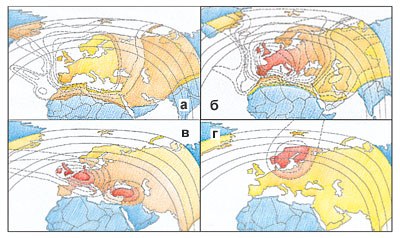

Практически все спутники связи, передающие теле- и радиосигналы, производят трансляцию с помощью антенн, направленных на тот или иной участок земной поверхности. Для каждого спутника существует так называемая карта покрытия. Для приема сигнала мощностью 52-53дБВт достаточно небольшой "тарелки" диаметром всего 0,4-0,6м. Авот для надежного приема сигнала мощностью 40дБВт необходима уже спутниковая антенна диаметром 1,8-2м.

На качество принимаемого сигнала оказывают влияние многие факторы, например погодные условия (при сильной облачности прием ухудшается), магнитные бури на Солнце, расположение светила и спутника, помехи от источников радиосигнала на Земле (чем ниже над горизонтом находится спутник, тем хуже будет качество сигнала). Разумеется, желательно, чтобы во время приема сигнала ТВ-антенна смотрела как можно более точно в направлении спутника, поэтому аккуратность при выполнении установочных работ не менее важна, чем профессионализм монтажников. Как ни удивительно, но дотошные любители подчас добиваются лучших результатов, нежели профессионалы.

Программа-минимум или программа-максимум?

Прежде чем начать присматривать «тарелку», ресивер и прочие атрибуты «новой эры зрелищ», потенциальный владелец спутниковой системы должен определить интересный ему ассортимент каналов.

Какие программы пользуются наибольшей популярностью? Во-первых, следует отметить продукцию отечественных телекомпаний, официально вещающих в формате спутникового телевидения. Это "НТВ+", которая долгое время была монополистом на российском рынке спутникового телевидения, а также молодая компания "ТРИКОЛОР ТВ". Их телепрограммы транслируются на территорию европейской части России со спутника Eutelsat W4 (36 в. д.). Вассортимент "НТВ+" входит более 70 каналов, имеющих самую разнообразную тематику (спорт, научно-популярные и образовательные передачи, художественные фильмы и детские программы). Набор "ТРИКОЛОР ТВ" скромнее: сегодня ее пакет состоит всего из десяти каналов, часть которых хорошо знакома зрителям по эфирному телевидению ("Россия", "Культура", "Спорт" ит.д.). Зато свой контент компания «ТРИКОЛОР ТВ» предлагает для просмотра бесплатно.

Не остаются без внимания и зарубежные телеканалы. Многим нашим соотечественникам хорошо знакомы такие каналы, как MTV, CNN, Discovery, National Geografic, Euronews, Eurosport. Определенный интерес вызывает телевидение Украины, Грузии, Азербайджана и других стран СНГ.

Большинство популярных у широкого зрителя иностранных телеканалов транслируется с помощью спутников HotBird, Sirius и Astra. Именно на эти спутники, а также на упомянутый выше Eutelsat W4 и направлено более 90 % неподвижных спутниковых антенн, расположенных в европейской части России.

Абсолютным "лидером хит-парада" считается спутник (точнее говоря, группа из шести спутников) HotBird (13 в. д.). Снего транслируется несколько сотен платных и бесплатных телевизионных каналов: например, Euronews, MusicBox RU, "Наше кино" (все на русском языке), популярный в России канал аджарского телевидения; детские, спортивные, музыкальные каналы на английском, немецком, французском, испанском, итальянском языках; каналы моды Fashion TV, новостные каналы CNN, BBC, Bloomberg, Al-Jazeera идр.

Точно так же "изобильны" разными телевизионными каналами группы спутников Sirius (4,8 в. д.) и Astra (19,2 в. д.). Со спутников Sirius передаются каналы телевидения Украины, стран Балтии и Скандинавии, со спутников Astra- телеканалы ФРГ и других европейских государств. Определенный интерес для части аудитории представляют спутники Turksat (42 в. д., телевидение Турции, Азербайджана), Express 6A (80 в. д., региональные программы Сибири), Bonum 1 (56 в. д., трансляция сигнала «НТВ+» для качественного приема в Сибири и на Дальнем Востоке).

Как поймать спутник

Для просмотра программ, транслируемых с любого спутника, потребуется комплект оборудования, состоящий из спутниковой антенны, конвертора сигнала и ресивера. Наиболее заметный элемент в данной троице- параболический отражатель, или зеркало. Между собой отражатели различаются по конструкции, диаметру и материалу, из которого они изготовлены. Конструктивно антенны бывают прямофокусными и офсетными.

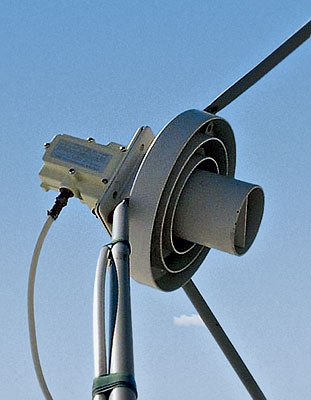

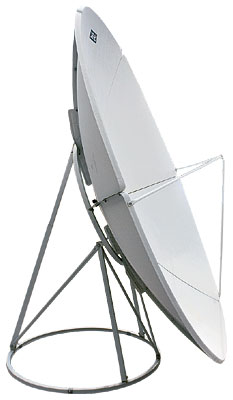

В прямофокусной антенне точка, где фокусируется пучок лучей (в ней находится конвертор), расположена непосредственно перед зеркалом антенны, между антенной и спутником, а в офсетной- смещена в сторону от падающего потока лучей. Разное размещение точки фокусировки достигается за счет применения "тарелок" различной кривизны (образно говоря, в прямофокусном отражателе использовано "донышко" параболоида, а в офсетном- его "боковая часть"). Прямофокусные антенны обеспечивают сигнал более высокого качества, но разница будет ощутима только при значительном диаметре зеркала (более 1,5м). Если же "тарелка" небольшая, то все наоборот- попадающий в фокус конвертор становится причиной ослабления сигнала.

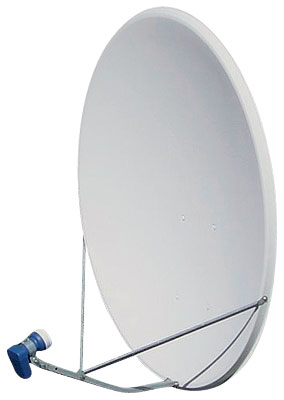

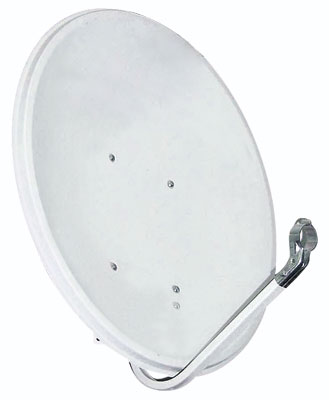

Офсетные антенны имеют неоспоримые преимущества. Их, например, можно устанавливать вертикально, что часто облегчает монтаж в городских условиях. Кроме того, в вертикально расположенной чаше антенны не скапливаются снег, дождевая вода, листва и прочий мусор, ухудшающие прием. Именно поэтому в большинстве случаев в быту применяются офсетные антенны.

Диаметр зеркала напрямую зависит от мощности излучаемого спутником сигнала. При высокой мощности, например для приема сигналов "НТВ+" и "ТРИКОЛОР ТВ", в большинстве районов европейской части России можно использовать антенну небольшого диаметра- 0,6-0,9м. Для уверенного приема более слабого сигнала от спутников HotBird, Sirius и особенно Astra могут потребоваться антенны диаметром 1,2-1,8м.

Цена "тарелок" сильно зависит от их размера. Если антенны диаметром 0,6м можно найти в продаже за 500-600руб., то спутниковая антенна диаметром около 2м будет стоить уже 10-11тыс.руб., да и монтажные работы по ее установке обойдутся значительно дороже. Ивсе же не стоит приобретать отражатель минимально возможного диаметра- лучше иметь некоторый «запас». Антенны значительного диаметра более чувствительны и способны принимать сигнал в сложных условиях, например при осадках, плотной облачности или в тех случаях, когда спутник «экранируется» облаками пыли.

Зеркало, как правило, выполнено из алюминия или стали. Обычно "тарелки" небольшого (до 0,9м) диаметра сделаны из стали, а более крупные- из алюминия. Относительно недавно появились модели с отражателем из прозрачного пластика, армированного металлической сеткой. Такие антенны, в частности, предлагает фирма SVEC (Тайвань). Пластиковые изделия имеют более низкую чувствительность в Ku-диапазоне (об этом будет рассказано далее) и стоят дороже цельнометаллических, зато у них есть и определенные преимущества. Они не так заметны на фасаде здания и не затемняют помещение, когда установлены перед окном (например, на балконе или лоджии). Подобные "прозрачность и незаметность" оказываются весьма кстати в городских условиях. Обращаться с отражателем необходимо бережно- ведь даже незначительная (2-3см) деформация зеркала может привести к существенному ухудшению приема сигнала. Особенно аккуратно следует выбирать и устанавливать алюминиевую антенну большого диаметра, так как изделия из алюминия легче меняют размеры и форму под воздействием внешних сил. Проверить зеркало на наличие деформаций можно, положив его на ровную поверхность,- края отражателя должны касаться ее без зазоров.

Что касается стран-производителей, то здесь ситуация следующая. На отечественном рынке шире всего представлены антенны "СУПРАЛ" (Россия). Впродаже встречаются также модели европейских изготовителей: GOLDEN INTERSTAR (Германия), EMME ESSE (Италия), MABO (Польша), TRIAX (Дания) и ряда китайских (в том числе и тайваньских) фирм. Российские антенны по качеству не сильно уступают европейским, но стоят дешевле. По цене они сопоставимы с китайскими.

Подвеска, диапазоны и поляризация

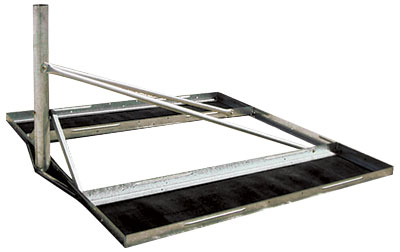

В комплект антенны помимо отражателя входит система подвески и крепления. Существует два типа подвески- азимутальная и полярная. Азимутальная используется для неподвижной (фиксированной) установки зеркала, направленного на заранее выбранный спутник. Полярная подвеска позволяет перенаправлять антенну с одного спутника на другой. Теоретически с ее помощью можно охватить все спутники, находящиеся в зоне видимости "от горизонта до горизонта", но на практике этого добиться достаточно сложно. Установка и настройка такой поворотной антенны с моторизованной подвеской занимают гораздо больше времени и сил. Неудивительно, что оказание подобной услуги обходится, как правило, в 4 раза дороже. Так, в Москве монтаж, установка, настройка и подключение антенны, направленной на один-единственный спутник, стоят 1,2-1,5тыс.руб., а поворотной антенны, принимающей "все-все-все",- 6-8 тыс.руб.

Некоторые монтажники могут настроить поворотную антенну так, что качество сигнала от спутников, расположенных в одном сегменте неба, оказывается существенно хуже (владелец "тарелки" узнает об этом, как правило, последним). Поэтому не поленитесь "пробежаться" по каналам и проверить, есть ли "картинка" от всех интересующих вас спутников. Если часть спутников оказывается невидимой из-за препятствий на земле (рельеф местности, близко расположенные здания, деревья ит.д.), то хорошего качества все равно добиться не удастся. Тогда попросите мастера настроить аппаратуру так, чтобы прием сигнала от остальных спутников был как можно лучше.

Для управления моторизованной антенной потребуются дополнительные устройства- собственно поворотный механизм (актуатор) и устройство, им управляющее (позиционер). Сегодня широко распространены так называемые DiSEqC-позиционеры, с помощью которых антенну можно развернуть на тот или иной спутник, просто выбирая с помощью пульта управления интересующий вас телевизионный канал. Поворотной антенной управляют так же, используя ресивер со встроенным позиционером (о ресиверах речь пойдет далее). Комплект оборудования для управления поворотной антенной диаметром 1,2-1,6м обойдется примерно в 3-4 тыс. руб.

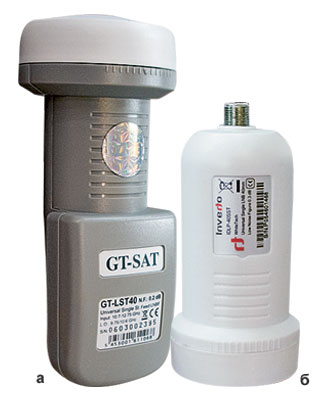

В фокусе отражателя расположен конвертор- устройство, усиливающее и преобразующее сигнал для его дальнейшей передачи по кабелю на ресивер. Выбор конвертора зависит от характеристик сигнала, идущего от спутника. Вспутниковом телевидении применяются сигналы с разной частотой. Их подразделяют на С-диапазон (частота 3,5-4,2ГГц) и Ku-диапазон (10,7-12,75ГГц). Европейские компании используют, как правило, Ku-диапазон, а отечественные- С-диапазон. Для приема сигналов из разных диапазонов требуются различные конверторы. Кроме того, Ku-диапазон делится, в свою очередь, на три поддиапазона: 10,7- 11,8; 11,8-12,5; 12,5-12,75ГГц. Существуют Ku-конверторы, рассчитанные как на один поддиапазон, так и двух- и трехдиапазонные (Full Band, Wide Band, Triple). Однодиапазонный Ku-конвертор можно найти в продаже за 300-400руб., а Triple- конвертор- за 1-1,2тыс.руб.

Но и это еще не все. Сигнал со спутника приходит в поляризованном виде (поляризация характеризуется определенным пространственным положением вектора напряженности электрического поля). На европейских каналах используется линейная (вертикальная и горизонтальная) поляризация, на российских и американских- круговая. Цена конвертора не зависит от типа поляризации, но такое их разнообразие осложняет любителям выбор оборудования спутникового телевидения. Ведь для каждого типа сигнала требуется свой конвертор. Именно поэтому многие фирмы предлагают готовые комплекты техники для «решения конкретных задач», например уверенного приема сигнала с того или иного спутника. Подобные наборы могут стоить на 10-20 % дороже, чем комплекты оборудования, собранного самостоятельно, но зато исключают вероятность того, что покупатель ошибется и купит неподходящую технику.

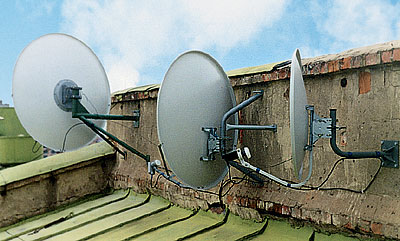

При необходимости размещения нескольких конверторов на одной "тарелке" для них используется специальный тип крепежа- так называемый мультифид. Спомощью мультифида неподвижная антенна может поймать сигнал от двух-трех спутников. Главное требование при этом- чтобы спутники находились не слишком далеко друг от друга. Желательно, чтобы угол между ними не превышал 6-7. Кнаиболее известным "сладким парочкам" относятся комбинации спутников HotBird- Sirius, HotBird- Astra и Eutelsat W4- Turksat. Подобный метод позволяет сэкономить деньги на второй «тарелке», но у него есть и недостатки. Один из спутников непременно оказывается не в фокусе, поэтому качество сигнала будет хуже.

Оресиверах, и не только

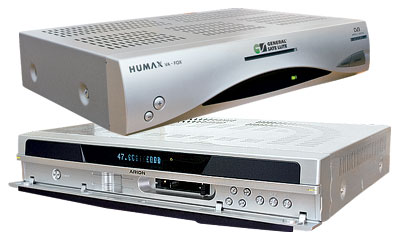

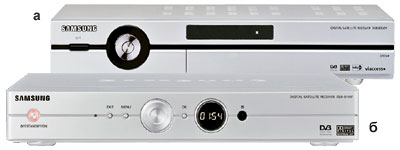

Ресивер завершает цепь устройств, соединяющих спутник и телевизор. Об этих приборах в будущем мы поговорим на страницах нашего журнала подробнее, а пока хочется отметить следующее. Все представленные на российском рынке ресиверы изготовлены в Корее. Среди производителей- такие компании, как SAMSUNG, TOPFIELD, GOLDEN INTERSTAR идр. Взависимости от сложности конструкции ресиверы можно разделить на несколько категорий.

Модели для просмотра бесплатных незакодированных каналов. Они просты и недороги, стоят примерно 3-4тыс. руб. Это, например, DSR 8001 (GOLDEN INTERSTAR), AF-2100E (ARION).

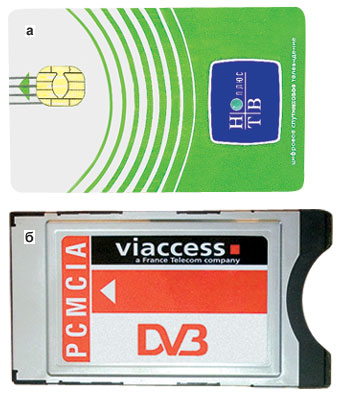

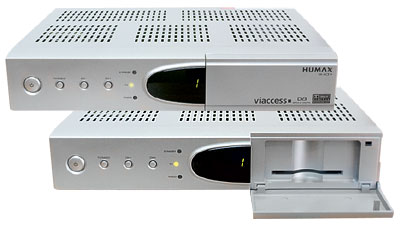

Модели с возможностью просмотра закодированных каналов. В них предусмотрены один или несколько разъемов (слотов) для установки декодирующей карточки доступа. Самая многочисленная на сегодняшний день категория ресиверов. Чаще всего встречаются ресиверы со слотами для карт Viaccess. Эту кодировку используют "НТВ+" и другие телекомпании. Реже в продаже бывают ресиверы со слотами для карт другого типа. За 3,2-4,5тыс.руб. можно найти модели с одним слотом Viaccess: например DSB-S300V (SAMSUNG), VA-АСЕ (HUMAX), DSB 707 Viaccess (ECHOSTAR).

Модели со встроенным CAM-портом, CI-портом для подключения модулей, декодирующих закрытые каналы, а также ресиверы со встроенными модулями для «вскрытия» разных кодировок. Эти устройства можно приобрести за 4-5тыс.руб. Существуют и комбинированные модели, например SRT-4400 (STRONG), оснащенный парой слотов CI и картоприемником Viaccess.

Ресиверы с дополнительными конструктивными возможностями. Среди них есть модели со встроенными жесткими дисками для записи интересных программ, например 7000 (DREAMBOX), TF-4000 (TOPFIELD) с двумя тюнерами (можно одну передачу смотреть, а другую- записывать). Кроме того, это совмещенные ресиверы для приема каналов спутникового и кабельного телевидения, ресиверы с DVD-проигрывателем: модели FTA+DVD (EUSTON), AF-9300PVR (ARION), DV-1100S (HUMAX) со встроенным позиционером, поддержкой многоканального звука и другими полезными функциями. Такие ресиверы стоят заметно дороже, до 12-15тыс.руб.

Если подсчитать все затраты, общая сумма расходов на оборудование и его установку составит от 7-9тыс.руб. до нескольких десятков тысяч рублей. Необходимо учесть и абонентскую плату, которая в среднем насчитывает 300-400руб. вмесяц за наиболее интересные пакеты.

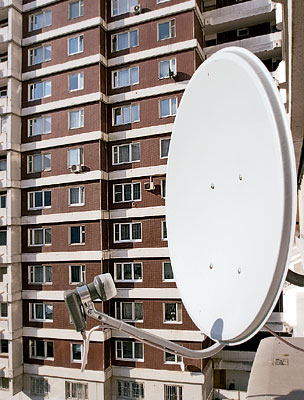

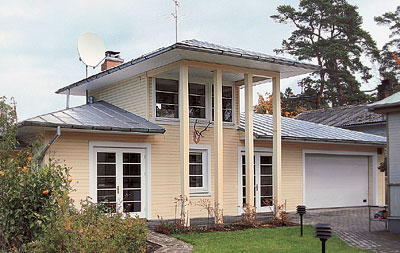

В городских условиях для монтажа антенны на фасаде или крыше многоквартирного дома требуется получить соответствующее разрешение от эксплуатационной организации и администрации района или города. Форма разрешения для того или иного города может различаться, но суть его заключается в необходимости согласования проекта крепежа антенны в местных органах архитектурного надзора (требуется, чтобы крепеж был безопасным, не повредил кровлю, не ухудшил внешний вид фасада здания). Учтите, что монтаж антенного оборудования, выполненный на свой страх и риск, может обернуться постановлением суда о демонтаже антенны.

В заключение хочется напомнить, что помимо серьезных фирм, занимающихся установкой спутниковых антенн, существует множество «черных антеннщиков», которые не несут ответственности за свои действия, а потому могут предоставлять некачественные услуги. Прежде чем обратиться в организацию, выполняющую монтаж оборудования для приема каналов спутникового телевидения, поинтересуйтесь, есть ли у нее лицензия и каков срок действия этого документа. А производить оплату необходимо только при наличии наряда с печатью фирмы, адресом и телефоном.

Редакция благодарит компании SAMSUNG, «БЕЛКА», «НТВ+», «ТЕЛЕМИГ» за помощь в подготовке материала.

• Источник: Журнал «Идеи вашего дома»№99
