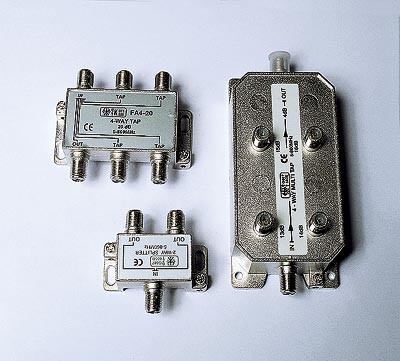

Домашняя телевизионная сетьСхемы домашней телесети Домашняя телевизионная сетьЗакрепление кабеля в распределительной коробке Домашняя телевизионная сетьЗачищенный конец коаксиального кабеля с фольгой и сетчатой оплеткой Домашняя телевизионная сетьПроходная телерозетка Домашняя телевизионная сетьКонечная телерозетка Домашняя телевизионная сетьКабельный резак Домашняя телевизионная сетьВнешний вид телевизионных разветвителей Домашняя телевизионная сетьКабель, закрепленный в резаке Домашняя телевизионная сетьВращение резака вокруг оболочки кабеля Домашняя телевизионная сетьПодмотка изоленты на оболочку Домашняя телевизионная сетьОдетая на кабель гайка разветвителя Домашняя телевизионная сетьЗатягивание конца кабеля специальной гайкой Домашняя телевизионная сетьСоединение кабеля с гнездами разветвителя Домашняя телевизионная сетьМалогабаритный усилитель IKUSY Домашняя телевизионная сеть"Клипсы" разных диаметров Домашняя телевизионная сетьКабель, закрепленный в "клипсах" Домашняя телевизионная сетьДекоративный короб с телевизионным кабелем на стене комнаты Домашняя телевизионная сетьКолпачок телевизионного штекера, висящий на оболочке кабеля Домашняя телевизионная сетьЗакрепление экрана и оплетки кабеля в бандаже телевизионного штекера Домашняя телевизионная сетьФиксация винтом центральной жилы кабеля Домашняя телевизионная сетьУстановка телевизионного штекера в антенное гнездо телевизора

Хорошо это или плохо, но телевидение так прочно вошло в нашу жизнь, что мы уже не можем без него обойтись. Утром телевизор служит нам будильником, вечером- снотворным. Все чаще в квартирах устанавливается несколько телевизоров- вкаждой комнате и обязательно- на кухне. Ведь одного из членов семьи интересует спортивный репортаж, другого- последние новости, третьего- захватывающий боевик, а кому-то хочется посмотреть и «Спокойной ночи, малыши!». Все запросы уже не в состоянии удовлетворить один аппарат.

Если эта проблема у вас в семье решена с помощью соответствующего количества телевизоров, то остаются две другие: разнообразие принимаемых телевизионных программ и качество их воспроизведения. Вам необходимо решить, какой способ поступления видеосигнала к приемникам предпочтительнее: эфирный, спутниковый, кабельный или их комбинация.

Для приема десятка телевизионных программ центрального телевидения в городе можно ограничиться коллективной эфирной антенной, а за городом вам придется установить антенну индивидуальную. Если же этого количества программ недостаточно- понадобится еще и спутниковая. Вкаждом из перечисленных случаев домашние телевизионные сети будут отличаться друг от друга.

Через коллективную эфирную антенну могут приниматься 6-9 программ центрального телевидения и 5-6 программ местного (кабельного) телевидения. Спутниковая антенна, в зависимости от конструкции, позволяет смотреть значительно больше национальных и зарубежных программ, однако сейчас они не являются предметом обсуждения (об этом можно подробно узнать из специализированного журнала по спутниковому и кабельному телевидению «Теле-Спутник»).

Рассмотрим самый простой случай, когда используется только коллективная эфирная антенна, обычно установленная на крыше многоквартирного дома.

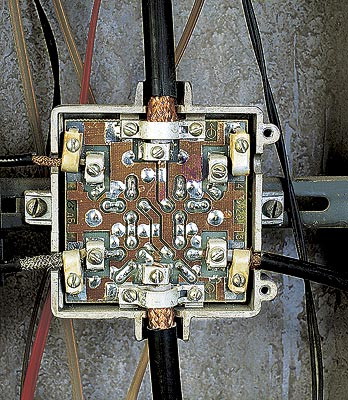

Видеосигнал поступает от антенны по магистральному телевизионному кабелю к распределительной коробке, расположенной на каждом этаже. Эта коробка (обычно модели РА104) имеет 4абонентских отвода, о чем свидетельствует последняя цифра на маркировке. Монтаж домашней телесети начинается именно отсюда. Для начала необходимо центральный провод прокладываемого телевизионного коаксиального кабеля (далее- просто кабеля) присоединить винтом к предназначенной для вашей квартиры клемме абонентского отвода, а металлическую оплетку кабеля прижать скобкой к металлической же пластине распределительной коробки.

На качество изображения существенно влияют два правила: длина кабеля и количество разветвлений к телевизорам должны быть минимальными. Этим определяется степень уменьшения ("затухания") поступающего на телевизоры видеосигнала, измеряемая в децибеллах (дБ). Величина начального видеосигнала на абонентском отводе составляет обычно 70дБ/мкВ, что гарантирует хорошее качество телевизионного изображения, а на входе телевизора она должна быть в диапазоне от 60 до 80дБ/мкВ. При слишком сильном видеосигнале- более 80дБ/мкВ - изображение становится "рваным", звук- "гудящим", а при слишком слабом- менее 60дБ/мкВ - появляется «снег», пропадает цвет, возникает звуковой фон.

Для выполнения работы понадобятся: телевизионный кабель, кабельный разветвитель, телерозетки, «клипсы» для прокладки кабеля, усилитель видеосигнала (возможно), несколько телевизионных штекеров, а также инструменты: дрель, молоток, отвертка, специальный резак для кабеля или острый нож.

Немного о телевизионном кабеле

Для телевизионного кабеля характерно затухание принимаемого видеосигнала (вдБ на 100метров длины кабеля). Втаблице приведены параметры затухания некоторых марок телевизионного кабеля итальянской фирмы CAVEL.

Как видно из таблицы, кабель марки 7510 меньше диаметром, легче и допускает изгиб на меньший радиус (что существенно при переходе, например, со стенки на стенку). Однако, характеристики затухания сигнала у него хуже, чем у других марок кабеля, которые имеют диаметр 6,7мм. Так, кабель диаметром 5мм и длиной 10м уменьшит сигнал на 3дБ, а более толстый сократит эти потери на 22-30%. Телевизионные мастера обычно не используют тонкий кабель при прокладке домашней сети. По данным таблицы наименьшие потери видеосигнала обеспечит кабель марки CU113.

Современный телевизионный кабель имеет основной экран из металлической фольги и дополнительный металлический экран-оплетку, которые снижают уровень помех от таких источников как электродвигатели бытовых приборов и радиотелефоны. Попробуйте заменить старый одноэкранный кабель на двухэкранный и, как говорится, «почувствуйте разницу». Рябь от помех на экране вашего телевизора исчезнет.

Еще одним источником ухудшения качества изображения являются разветвители и телевизионные розетки, использующиеся для одновременной передачи видеосигнала на несколько телевизоров.

Схемы телесети

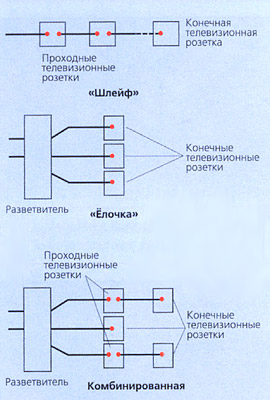

Возможны три схемы домашней телесети- «шлейф», «елочка» или их комбинация, отличающиеся характером соединения телевизоров.

При первой схеме телевизоры подключают, используя только телевизионные розетки, которые расположены последовательно на стенах вдоль всей квартиры.

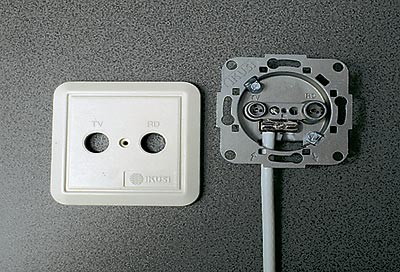

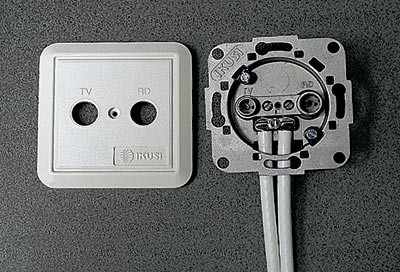

Розетки бывают проходными (затухание сигнала 12-16дБ) и конечными (затухание сигнала 1,5дБ). Главное- неперепутать! Иначе можно значительно ослабить сигнал за счет прохождения кабеля через несколько розеток.

Антенный вход телевизора подключают к телевизионной розетке аналогично подключению штепселя к розетке электрической цепи, но при этом используют телевизионный штекер.

При второй схеме с помощью одного или нескольких разветвителей создают отдельную ветвь телесети для каждого телевизора. Их количество вы определяете сами, исходя из расположения телевизоров и минимальной длины прокладываемого кабеля.

Параметры затухания видеосигнала телевизионного кабеля

Сравниваемые параметры кабеля Марка телевизионного кабеля
7510 1210N 1212 1210E 1210S 1210A CU113
Затухание, дБ/100 м при: 50 МГц 6,2 4,4 4,4 4,3 4,3 4,3 4,2
200 МГц 12,8 9,5 9,5 9,0 9,0 9,0 8,6
300 МГц 15,7 12,0 12,0 11,2 11,2 11,2 10,7
500 МГц 20,7 15,8 15,8 14,8 14,8 14,8 14,1
800 МГц 26,7 20,5 20,5 19,2 19,2 19,2 18,3
1000 МГц 30,4 23,2 23,2 21,6 21,6 21,6 20,7
Эффективность экрана, дБ для диапазона частот (100-900) МГц > 55 > 35 > 35 > 45 > 45 > 45 > 50
Минимальный радиус изгиба,мм 50,0 70,0 70,0 70,0 70,0 70,0 70,0
Диаметр наружной изоляции,мм 5,0 6,7 6,7 6,7 6,7 6,7 6,7
Погонный вес, г/м 29,0 43,0 43,0 46,0 46,0 46,0 49,0

Компоненты домашней телевизионной сети

При правильном соединении кабеля с разветвителем видеосигнал затухает не более, чем на 1дБ.

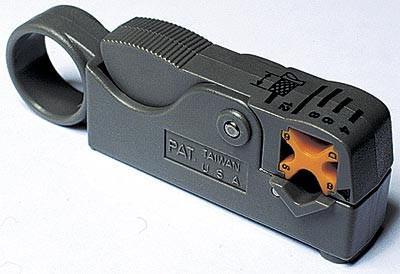

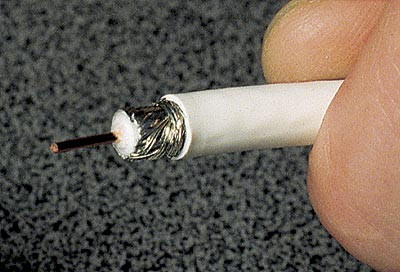

Сначала с подсоединяемого конца кабеля острым ножом или скальпелем аккуратно снимите наружную пластиковую оболочку, затем подверните экран из металлической фольги и сетчатую металлическую оплетку назад и уложите на пластиковую оболочку. Следите за тем, чтобы не перерезать их. Лучше всего воспользоваться специальным кабельным резаком.

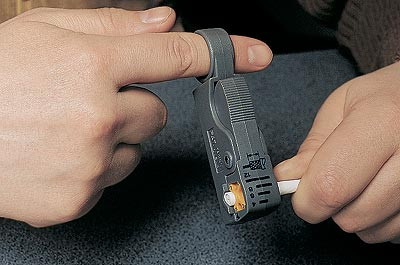

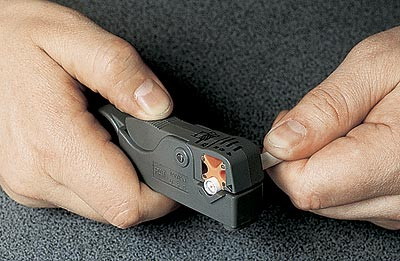

Наденьте резак на конец кабеля, сведите его лезвия и поверните 8-10 раз вокруг кабеля. Теперь концы кабеля подготовлены вполне профессионально.

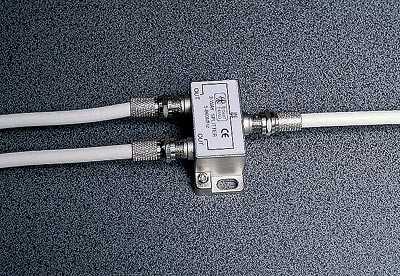

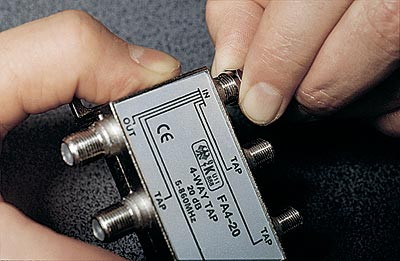

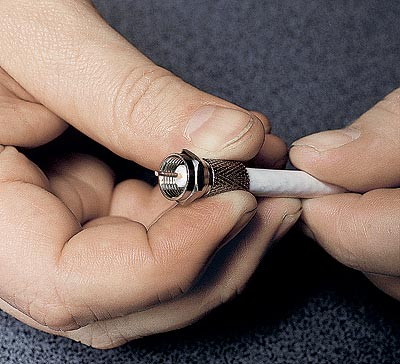

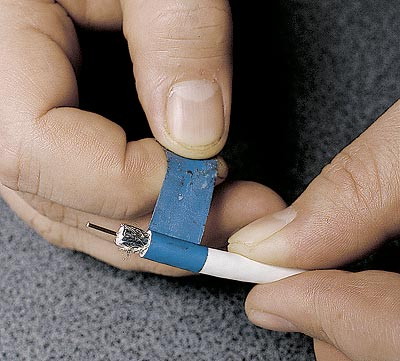

Специальную гайку разветвителя надевают на конец кабеля, отворачивают экран и оплетку, после чего вставляют центральную жилу в гнездо разветвителя и гайку затягивают. При покупке обязательно проверьте, чтобы диаметр отверстия гайки соответствовал наружному диаметру прокладываемого кабеля или слегка превышал его. Тогда установка разветвителя не вызовет никаких трудностей. Впротивном случае нужно будет подмотать немного изоленты для увеличения диаметра пластиковой оболочки кабеля. Аналогичным образом к каждому выходному гнезду разветвителя присоединяют столько отрезков кабеля, сколько в доме телевизоров (по второй схеме), или сетей (при третьей схеме).

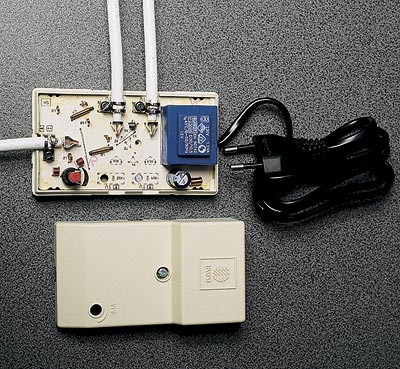

Если видеосигнал на входе телевизора будет ниже 60дБ, после распределительной коробки необходимо поставить домашний антенный усилитель. Они бывают нескольких типов и повышают уровень сигнала на 10-20 дБ. Малогабаритный усилитель IKUSY (Испания) модели АТВ122 представлен на снимке.

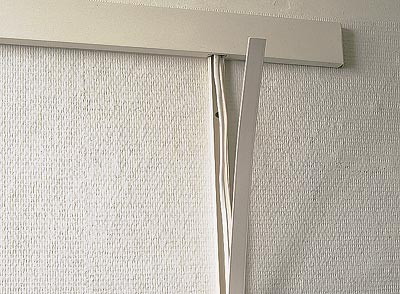

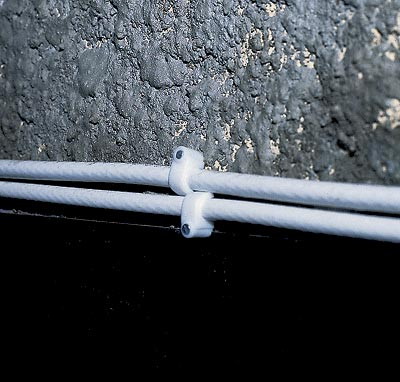

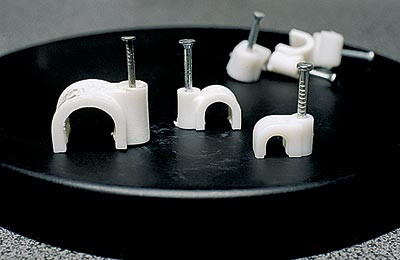

При наружной прокладке кабеля используют пластмассовые клипсы, которые крепятся к стене, наличнику двери или плинтусу входящими в комплект гвоздями. Клипсы маркируют по номерам, соответствующим диаметру используемого кабеля. Иногда телевизионный кабель закрывают декоративным коробом, прикрепленным к стене шурупами или самоклеящимся основанием.

Для скрытой прокладки кабеля в стене делают желобок («штроб»). Его можно продолбить вручную, сделать твердосплавной фрезой, установленной в патрон дрели, или специальным инструментом.

На окончаниях ветвей телевизионной сети устанавливают конечные розетки. Для подключения телевизора к сети используют соединительный кабель, который входит в комплект запасных частей к видеомагнитофону или приобретается дополнительно. Один штекер вставляют в антенное гнездо телевизора, а второй- в телевизионную розетку.

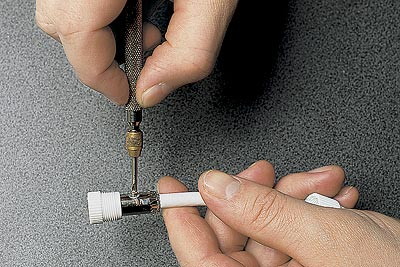

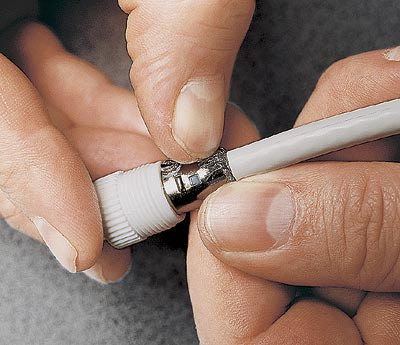

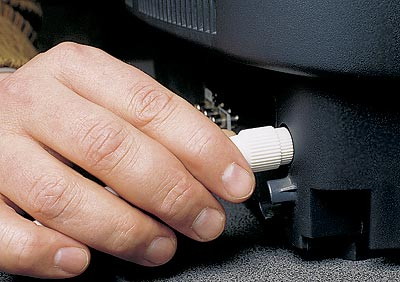

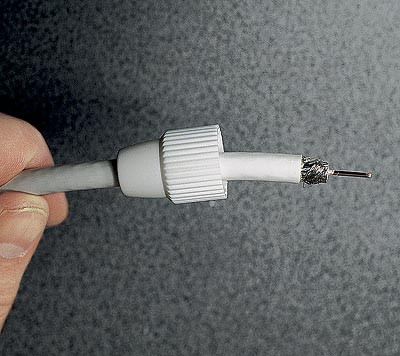

Если вы хотите сделать соединительный кабель сами, возьмите отрезок кабеля нужной длины и на оба его конца, подготовленные как было описано выше, установите штекеры, механически или с помощью пайки. Если используют механическое крепление, то прежде чем подвернуть вскрытые экран и оплетку кабеля, наденьте колпачок штекера. Центральную жилу вставьте в отверстие, расположенное с его обратной стороны, металлическим бандажом обожмите оплетку вокруг оболочки кабеля и поворотом винта зафиксируйте центральную жилу. Соберите штекер, навинтив корпус на колпачок и вставьте в антенное гнездо телевизора.

Для упрощения монтажа сети, уменьшения затухания видеосигнала и снижения расходов конечную розетку можно не ставить. Такое соединение менее профессионально, но тоже вполне приемлемо.

Теперь можно включить одновременно все телевизоры и наслаждаться качеством изображения!

Приблизительные затраты

Стоимость материалов вы можете подсчитать сами при условии, что:

  • цена одного метра телевизионного кабеля в зависимости от марки составляет 1-3 руб.,
  • кабельного разветвителя- от30 до96руб.,
  • усилителя видеосигнала IKUSY модели АТВ 122-180руб.,
  • проходной телерозетки- 70 руб.,
  • конечной телерозетки- 54 руб.,
  • телевизионного штекера- 1,5руб.,
  • "клипсы"- 36руб. за 100штук и резака для кабеля- 150руб.

Указанные цены действительны на май 1998года.

В материалах использованы данные из ГОСТ 21879-88 "Телевидение вещательное. Термины и определения" и из каталога "Оборудование для эфирного, спутникового и кабельного телевидения" (1997год, корпорация "БЕЛКА").

Редакция благодарит руководство корпорации «БЕЛКА» за консультацию по телевизионным сетям.
