Гибкий подход

Обзор рынка гибкой черепицы: свойства и модификации материала, технологии производства битума, варианты расцветки покрытия, кровельный «пирог»

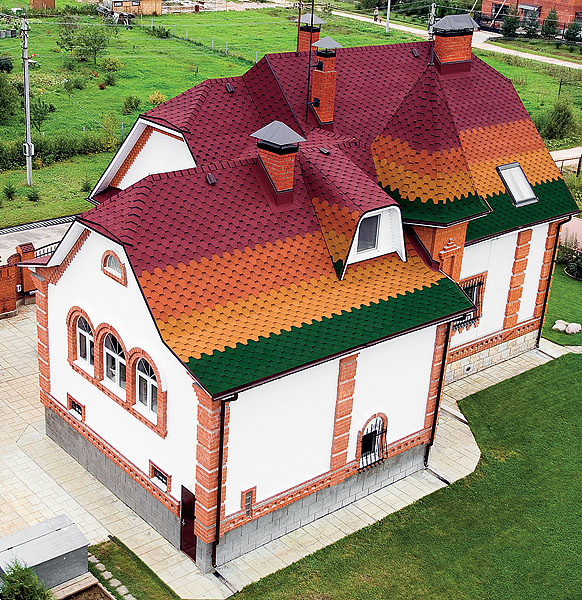

Гибкий подход Ruflex Гибкий подходVelux

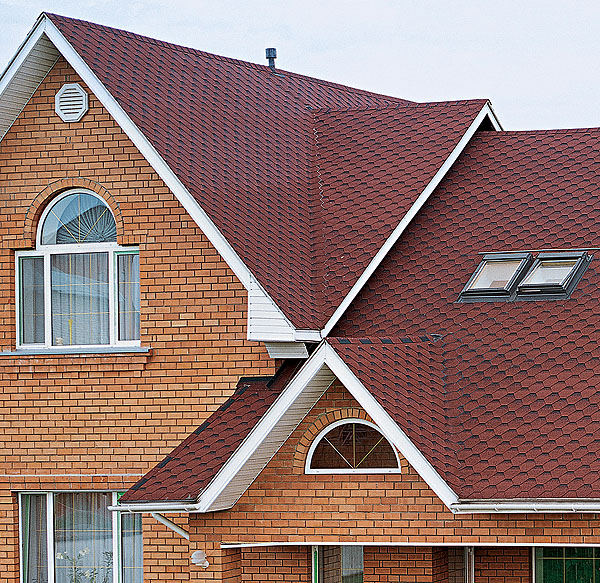

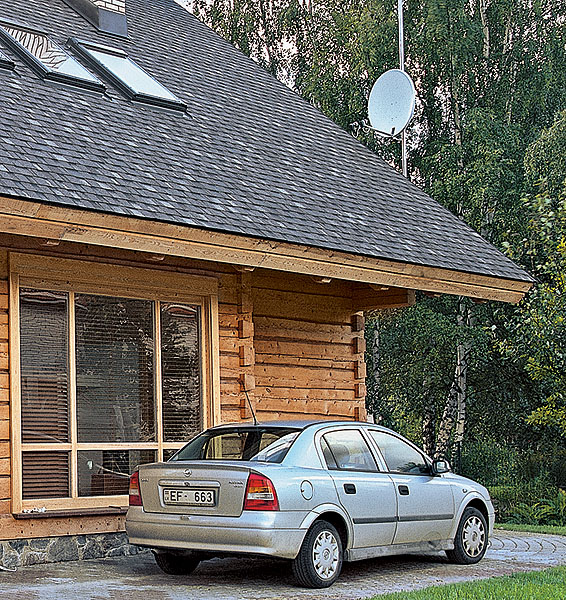

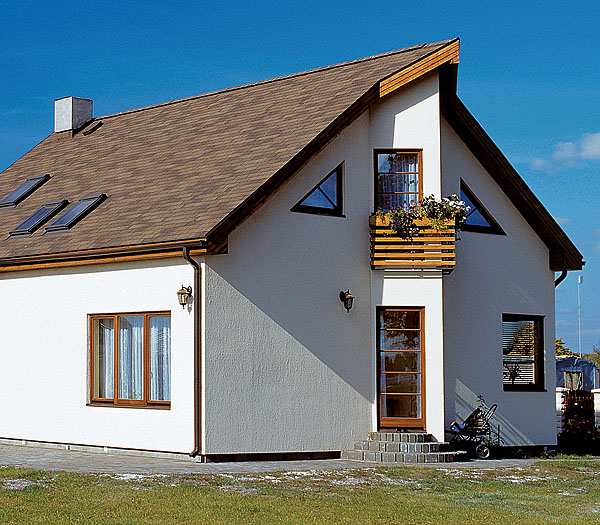

Мансардные окна можно монтировать в крышу здания на любой стадии строительства, но правильнее предусмотреть их установку при создании проекта дома
Гибкий подходFakro

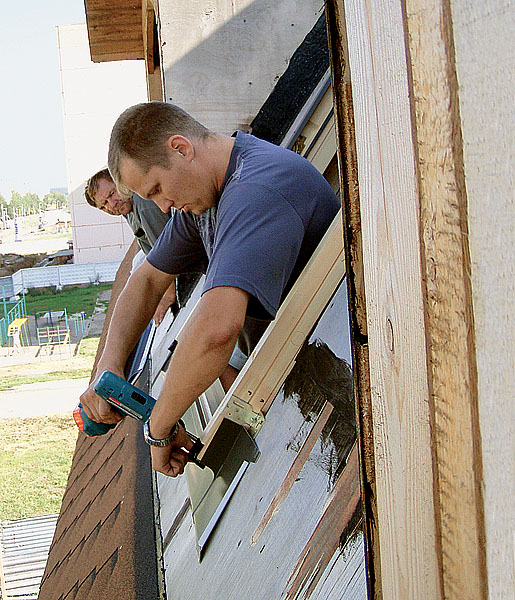

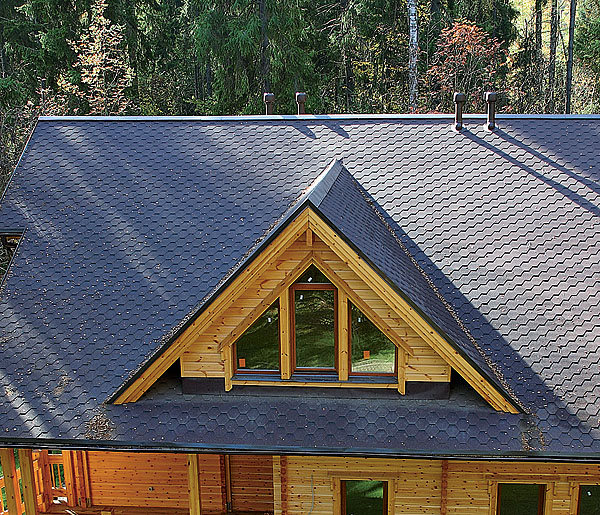

Для гибких кровельных материалов специалисты рекомендуют устанавливать окна максимально глубоко- на 90мм ниже уровня кровли
Гибкий подход Elteroof

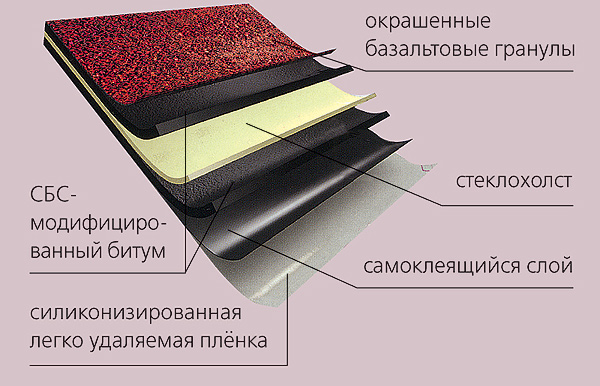

Строение битумной черепицы Elteroof
Гибкий подход "Уральская кровля"

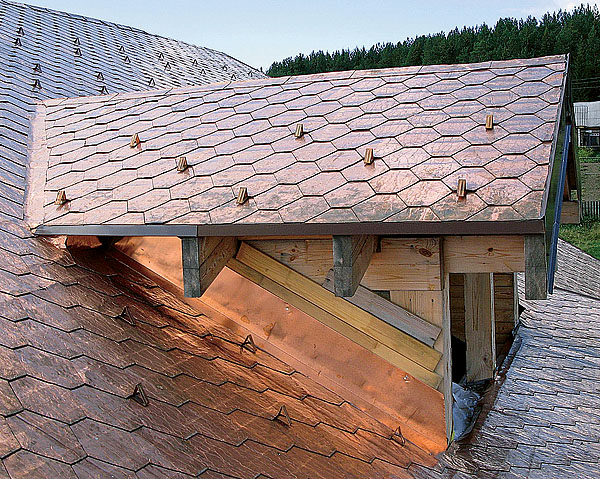

Диапазон рабочих температур гибкой черепицы с покрытием из медной фольги составляет -70...+110 С
Гибкий подход Ruflex
Периодическая очистка водосточных желобов и воронок обеспечивает свободный сток воды с крыши
Гибкий подход Ruflex
Весной и осенью желательно проверять состояние кровли, удалять листья, ветки и другой мусор с помощью мягкой щетки. Предметы с острыми углами убирают вручную
Гибкий подход TegolaГибкий подходIcopal
Гарантия производителя на кровельное покрытие из гибкой черепицы- около 10-15 лет, но служит оно не менее 25 лет
Гибкий подходIcopal
Необходимая толщина ориентированных стружечных плит (ОСП), настилаемых в качестве сплошного основания под битумную кровлю, зависит от предполагаемой нагрузки и шага стропил. Вбольшинстве случаев толщина плит составляет 9мм
Гибкий подход Архитектор-дизайнер З.Гундаре
фото К.Манько
Для укладки гибкой черепицы не требуется много приспособлений. Обычно это вентиляционные клапаны, подкладочный слой, гвозди и клеящая мастика
Гибкий подход "Уральская кровля"

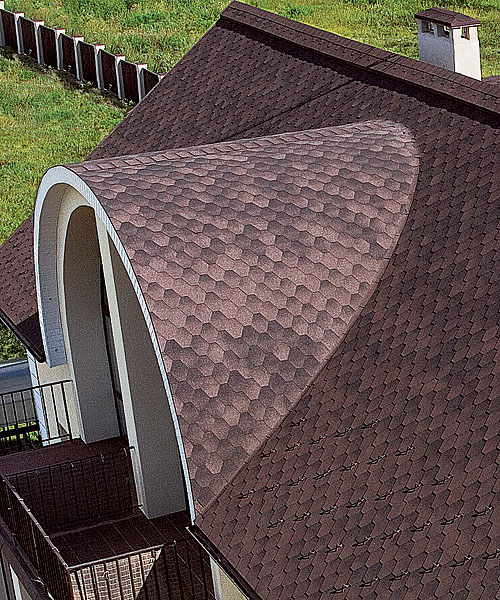

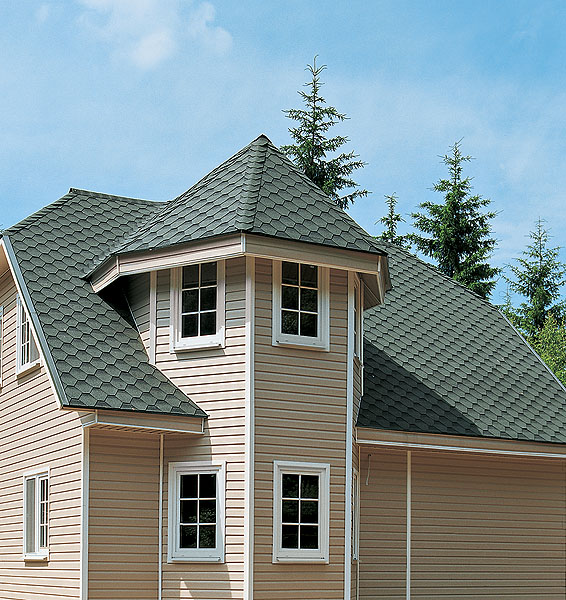

Мягкую битумную черепицу применяют на крышах любой сложности и конфигурации, вплоть до куполов
Гибкий подход Архитектор И.Фирсов
фото П.Лебедева, Е.Лугина

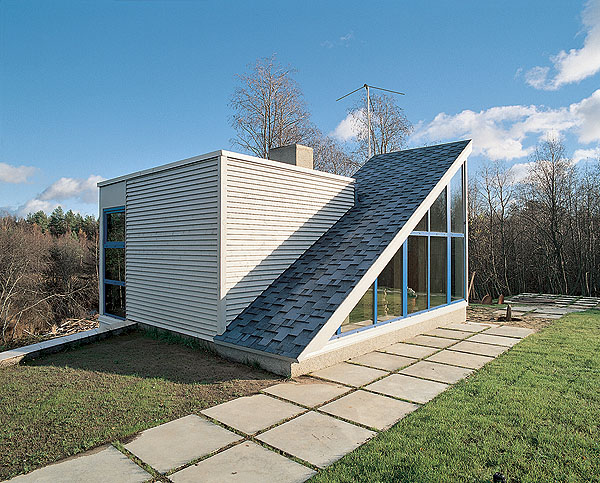

Постройка авангардного вида- обычная баня. Она буквально врыта в берег над рекой. Вкачестве кровельного покрытия выбрана мягкая черепица. Способ укладки- самонаклеивание, так как нижняя поверхность черепицы представляет собой сплошной клеящий слой из резинобитума. Дополнительно ее фиксируют гвоздями
Гибкий подход Ruflex
Плитки битумной черепицы закрепляют устойчивыми к коррозии гвоздями длиной 25мм, диаметром 3мм. Диаметр шляпки- 10мм

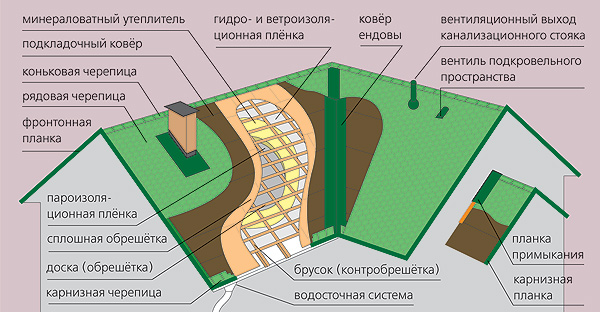

Гибкий подход Схема комплексной кровельной системы, обеспечивающей высокую надежностьГибкий подход Фото Д.Минкина, В.НефедоваГибкий подход Tegola

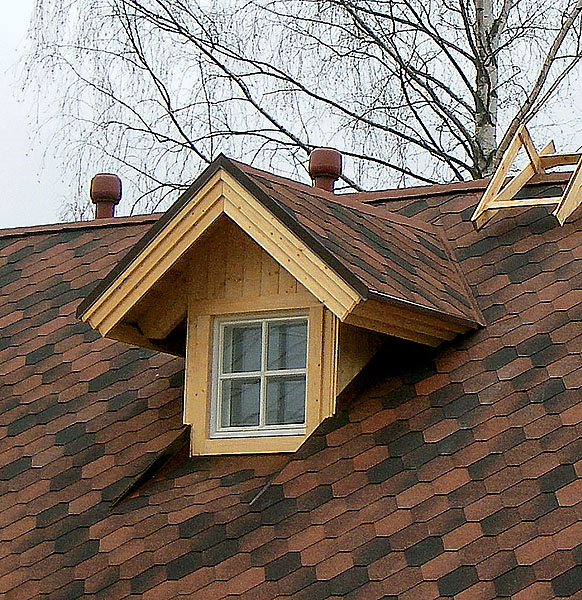

В холодных и мансардных крышах должна быть предусмотрена вентиляция подкровельного пространства. Она помогает снизить избыток тепла, возникающий под кровельной обшивкой в результате солнечного излучения; удалить пар, поднимающийся из внутренних помещений; обеспечить равномерную температуру поверхности крыши и избежать образования льда из-за таяния снега над обогреваемыми поверхностями
Гибкий подход Ruflex
Подкладочный ковер из битумных рулонных материалов выравнивает общую поверхность кровли, а также гидроизолирует ее в период монтажа гибкой черепицы
Гибкий подходIcopal

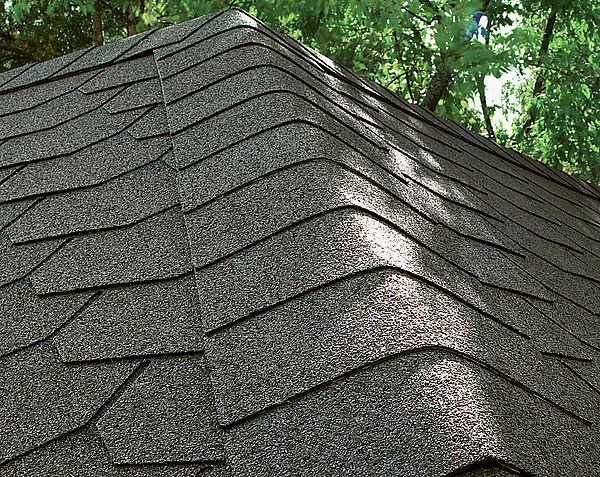

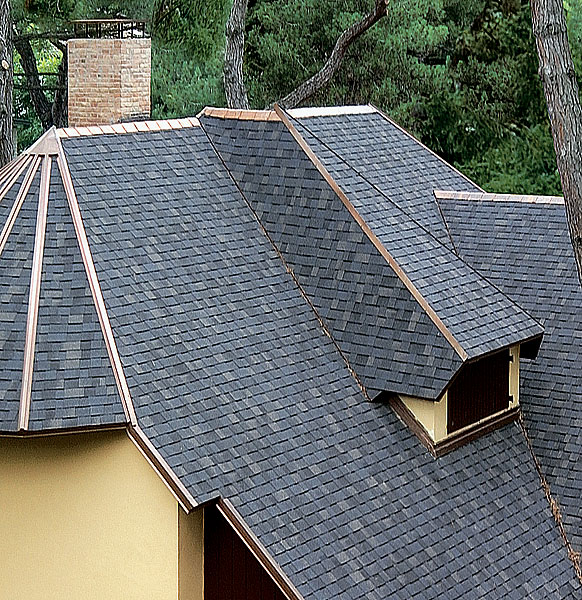

Гибкие коньковые элементы в коллекциях битумной черепицы обеспечивают эстетичное водонепроницаемое завершение кровли и полностью соответствуют цветовой гамме основного покрытия

Неиссякаемый интерес к мягкой (гибкой, битумной) черепице легко объясним. Она проста в монтаже, обеспечивает высокую герметичность кровли, отличается разнообразием форм, цветов и фактур. Но выбрать из множества предлагаемых вариантов единственно верный совсем не просто.

Прародители современной гибкой черепицы- рулонные битумные материалы: пергамин и рубероид. Они подвергались изменениям в трех основных направлениях: модифицировалось битумное вяжущее; картон сменился новой прочной, долговечной, не гниющей основой; поверхность начали покрывать бронирующими посыпками. В60-х гг. ХХ в. европейская гибкая плитка стала отдельным кровельным материалом. ВРоссию он был привезен лишь в конце 90-хгг. с заводов концерна Katepal (Финляндия) и прекрасно зарекомендовал себя и в южных регионах, и на северо-западе страны.

Информирован- значит вооружен

Наши соотечественники по достоинству оценили простоту монтажа битумной черепицы. Этот гибкий материал, как никакой другой, подходит для крыш сложной конфигурации. Ктому же он чрезвычайно экономичен. После его укладки практически не остается отходов. Очевидный плюс- небольшой вес битумной черепицы: 1м2- около 8кг. Значит, она не требует массивной стропильной системы, увеличивающей стоимость строительства. Готовая кровля приглушает шум дождя и града.

Словарь специальных терминов

Вальма- треугольный скат шатровой крыши, находящийся с торца здания.
Ендова (разжелобок)- желоб при пересечении двух скатов, образующих внутренний наклонный угол.
Карнизный свес- горизонтальный край кровли над стеной здания.
Конек- верхнее горизонтальное ребро крыши, образованное пересечением двух кровельных скатов.
Контробрешетка- бруски минимального размера 5030мм, устанавливаемые под обрешетку. Они создают вентиляционный зазор в подкровельном пространстве и служат для крепления гидроизоляционной пленки.
Люкарна- оконный проем в скате крыши (обычно чердачной) с вертикальной рамой, закрытой по бокам и сверху.
Мауэрлат- брус-опора для наклонных деревянных стропил, предназначенный для распределения нагрузки, создаваемой крышей сооружения. Расположен на верхнем внутреннем обрезе каменных стен.
Подкровельные пленки- применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.
Скат- наклонная плоскость крыши.
Скатная крыша- крыша с уклоном более 6 (10 %).
Стропила (стропильные ноги)- опора для кровли: два бруса, соединенные верхними концами под углом, а нижними упирающиеся в мауэрлат.
Фронтонный свес- наклонный край кровли над фронтоном здания.
Хребет/ребро- линия пересечения двух скатов, образующих внешний наклонный угол.

Впрочем, применение битумной черепицы имеет некоторые ограничения. Ею нельзя покрывать плоские кровли. Минимально допустимый уклон- 12. Материал не рассчитан на появление стоячей воды (могут произойти протечки) и чрезвычайно требователен к подготовительным работам. Его укладывают только на сплошное основание. Еще один нюанс: у всех битумных кровельных материалов, безусловно, есть сертификаты пожарной безопасности, в которых написано, что они не распространяют пламя по поверхности (то есть упавшая на крышу искра не станет причиной возгорания). Но при пожаре дома они, в отличие от глиняной черепицы и металлической кровли, горят.

Гибкий подход Ruflex
а
Гибкий подход Ruflex
б
Гибкий подход Ruflex
в

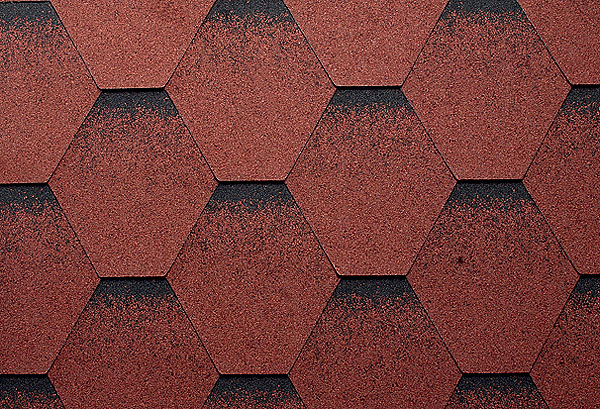

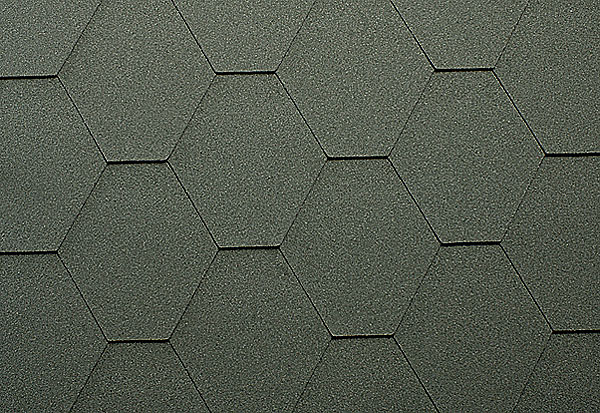

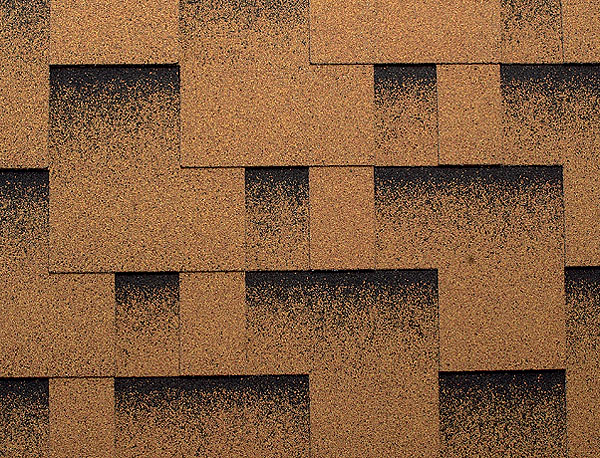

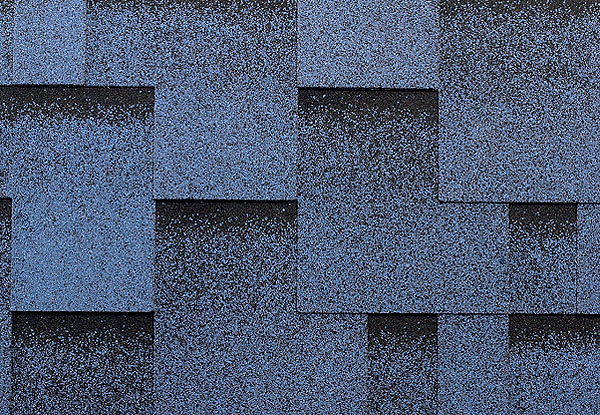

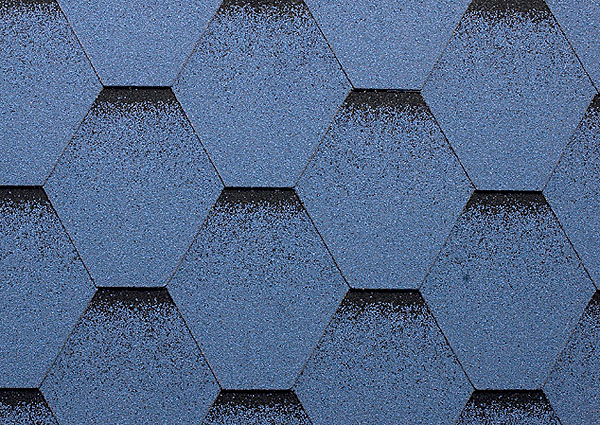

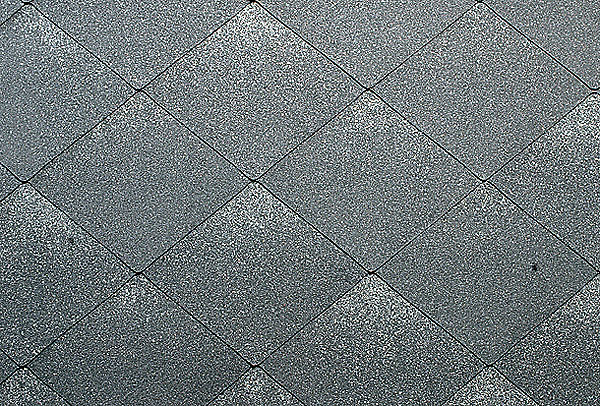

Разные виды гибкой черепицы Ruflex имитируют старинную гонтовую кровлю(а), создают рисунок морских волн(б), придают объемный вид из-за "теней" в верхней части(в)

Первый отечественный продукт выпустил в 1998г. "Рязанский картонно-рубероидный завод". Спустя 4 года к производству битумной черепицы приступила компания "ТехноНИКОЛЬ" (Россия). Сегодня крупнейшие игроки в этом сегменте рынка- Katepal (торговая марка Ruflex), Tegola (Италия) и "ТехноНИКОЛЬ" (торговая марка Shinglas). Представлена продукция фирмы Lemminkainen (торговая марка Kerabit, Финляндия) и международного концерна Icopal, компаний IKO (Канада), Certain Teed (США), "Люберит", "Рязанский картонно-рубероидный завод", "Уральская Кровля", "Завод Филикровля" (все- Россия).

Производители продолжают модернизацию материала, и каждый идет своим путем. Разные источники сырья, способы его модификации, различия в толщине и количестве слоев, разнообразные защитные покрытия делают продукцию компаний и даже отдельные коллекции одной и той же фирмы далеко не равноценными. Отчасти это отражают цены на ту или иную коллекцию гибкой черепицы. Стоимость 1м2 покрытия колеблется в диапазоне 250- 550руб. Цены на продукцию отечественных предприятий стартуют со 130руб. Дороже всего обойдется битумная черепица с металлическим покрытием: 1м2- 850-2000руб. и более.

Битум битуму рознь...

Плитка (гонт) гибкой черепицы представляет собой небольшой плоский лист (10,3м) с фигурными вырезками по одному краю. Конструктивно гонт состоит из армирующей основы, пропитанной и покрытой с двух сторон битумным вяжущим. Сверху- минеральная декоративная посыпка, предохраняющая от ультрафиолетового излучения и механических повреждений. Снизу- тоже посыпка, но более мелкая, или клеящий слой с защитной пленкой. Качество материала в целом зависит от качества всех перечисленных компонентов и их взаимодействия.

Например, известно, что битум- это продукт перегонки нефти. Однако существует и природный битум, образующийся при выветривании нефти. Именно такое сырье- природную битумную массу "Тя-Юана" из месторождений Венесуэлы- использует компания Tegola для производства элитной гибкой черепицы с покрытием из медного или цинк-титанового листа. Воснове всех коллекций битумной черепицы Ruflex- битум из венесуэльской нефти «Лагуна».

Впрочем, в чистом виде битум не используют, так как он размягчается при 45-50С. Более технологичен окисленный битум, который выдерживает нагревание до 90С, но он теряет эластичность при низкой температуре, а при значительных и частых ее перепадах быстро стареет и охрупчивается. Модификация битума полимерными материалами расширяет диапазон рабочих температур и увеличивает его долговечность до 15-20лет.

Полимерными добавками служат атактический полипропилен (АПП) и стирол-бутадиен-стирол (СБС). Кровельное покрытие на АПП-модифицированном битуме устойчиво к высоким температурам (до 140 С) и подходит для южных районов, но в холода теряет гибкость и может растрескаться во время монтажа. Большую эластичность при низких температурах (до -30С) придает битуму добавка СБС-модификатора (10-12%). Вто же время она увеличивает чувствительность к ультрафиолетовому излучению и требует усиления защиты поверхности черепицы.

Удивительно, что одни производители держат технологию изготовления кровельного материала в тайне, как рецепт кока-колы, а другие придерживаются политики полной открытости. Так, "Люберит" использует дорожный битум нефтеперегонного завода в московском районе Капотня, а в качестве СБС-модификатора- корейский каучук. Компания IKO самостоятельно добывает сырье и выпускает все компоненты, необходимые для производства битумной черепицы. Во всех коллекциях и кровельных комплектующих торговой марки Ruflex применяется лишь СБС-модифицированный битум. Cпециалисты компании считают, что только он гарантирует качественный монтаж в любое время года. Важный параметр- количество битума на 1м2 материала. По европейскому стандарту EN544 его минимальное значение для гибкой плитки- 1300г/м2. Американский норматив и российские ТУ значительно менее требовательны. Поэтому черепица экономкласса и элитный материал могут сильно различаться по количеству битума на 1м2 и как следствие- по свойствам. Например, содержание битума в массовой коллекции СТ-20 в 2 раза меньше, чем в элитной коллекции Grand Manor (обе- Certain Teed). Соответственно различаются гарантии производителя на срок службы этих покрытий (20 и 50лет) и цены за 1м2 (200 и 935руб.).

Системы для кровли

Гибкий подход

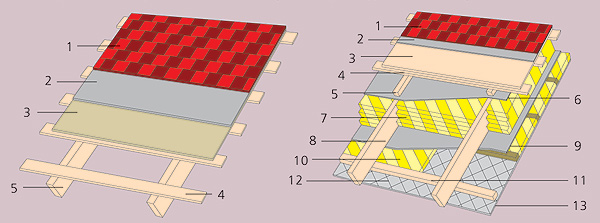

«Холодный чердак»: 1-гибкая черепица;
2-подкладочный ковер; 3-сплошное основание;
4-шаговая обрешетка; 5-стропильная нога

«Жилая мансарда»: 1-гибкая черепица;
2-подкладочный ковер; 3-сплошное основание;
4-шаговая обрешетка; 5-контробрешетка;
6-ветрозащита (диффузионная пленка); 7-утеплитель;
8-стропильная нога; 9-пароизоляция; 10-контрутепление; 11-брус (5050, шаг 600мм); 12-металлическая проволока; 13-два слоя гипсокартона

Основа основ

Прочность покрытия определяет армирующий слой. Он не должен гнить, как картон в старом рубероиде, и впитывать влагу, как целлюлоза в некоторых вариантах битумной черепицы. По европейскому стандарту EN544 для арматуры можно использовать только неорганические материалы, например стеклохолст или стеклоткань. Последняя в 3-5 раз прочнее стеклохолста и, разумеется, в 2-3 раза дороже. Согласно стандарту EN 544 плотность арматуры не должна быть меньше 110 г/м2 (для изделий 1 класса). Специалисты считают оптимальным значение 125г/м2. Бо/льшая плотность не дает битуму пропитать армирующий слой. Вчерепице Ruflex прочность арматуры увеличена за счет особых технологий плетения и дополнительного включения более прочных нитей из стекловолокна. Ав черепице с покрытием из медной фольги используют два слоя арматуры.

Там, где требуется высокая прочность покрытия (например, для ковра ендовы), стеклоткань заменяют полиэстром. Этот материал прочнее, к тому же он образует более надежное сцепление с битумом. Благодаря его эластичности сложные участки кровли чрезвычайно устойчивы к изменениям линейных размеров при резких колебаниях температуры.

Надежная броня

Верхний слой гибкой черепицы образуют бронирующие посыпки. Необходимо, чтобы они очень прочно держались на поверхности битумного слоя, надежно защищали материал от механических повреждений и негативного воздействия ультрафиолетовых лучей. Посыпки отвечают и за эстетику кровли.

Вэтом качестве применяют окрашенные каменные гранулы базальта и сланца. Их получают методом керамизации (обжига). Окрашивание при высоких температурах (около 800 С) делает стойкость цвета не зависящей от погодных условий и, по утверждениям производителей, обеспечивает ее сохранность на весь срок эксплуатации. Принципиальных различий между посыпками из разных материалов нет. Намного важнее прочность их сцепления со слоем битума. Наилучший эффект покрытия поверхности дают фракции разных размеров.

Вначале эксплуатации (до 1 года) незначительная часть гранул- до 10%- осыпается. Бояться этого не стоит. Производители специально покрывают основу бо/льшим количеством гранул. Основная их часть вдавливается, а излишки осыпаются. Хуже, если этого не происходит, а при внимательном взгляде на поверхность гибкой черепицы заметен проступающий сквозь каменную крошку битум. Значит, на материале есть незащищенные участки. Аэто плохо, так как негорючая минеральная поверхность предохраняет кровлю и от возгорания, когда на нее попадают искры из печной или каминной трубы. Верхний шершавый слой гибкой черепицы без дополнительных приспособлений задерживает на крыше зимнюю снеговую шапку, сохраняя в доме тепло. Весной он препятствует лавинообразному сходу снега, который способен испортить систему водостоков, сломать растущие поблизости кустарники и деревья и, наконец, просто внезапно упасть на голову.

Цветовая палитра

На наклонных скатах кровельное покрытие предстает во всей красе. Особенно выигрышно смотрится гибкая черепица на сложных вальмовых, шатровых и многощипцовых кровлях. Эффектное обрамление люкарн и мансардных окон не менее привлекательно выглядит и вблизи, если посмотреть из оконных проемов на крышу.

Внешний вид кровли определяет конфигурация гонтов: от простой прямоугольной нарезки и классических шестиугольников до оригинальных ромбов, лодочек и форм, имитирующих старинную дранку (черепица Plano Claro, Icopal; Cambridge, IKO; "Зодчий", Tegola). Богатый выбор очертаний и цветов позволяет сделать крышу каждого дома практически неповторимой. Так, Tegola предлагает 36 моделей и более 200 цветовых решений, IKO- свыше 60 различных форм черепицы разных цветов. Причем ведущие производители в каждом сезоне выпускают что-то новое.

Самыми востребованными цветами кровельного покрытия остаются красно-коричневый и зеленый. При сплошной застройке они создают общий стиль поселения. Владельцы отдельно стоящих домов на больших участках земли чаще выбирают оригинальные расцветки- например, редкие оттенки синего, желтый или розовый.

Выбор цвета и модели гибкой черепицы зависит также от формы и размера крыши. Серое или черное покрытие эффектно подчеркнет архитектурные изыски. Большие скаты не будут казаться монотонными под черепицей с тенями и переливами или же под многоцветной кровлей, которая создает впечатление объема, гармонии с окружающим ландшафтом.

Гибкий подход Ruflex Гибкий подход Ruflex Гибкий подход Ruflex

Под крышей дома

Кровля не только предохраняет дом от атмосферных воздействий, но и поддерживает температурный баланс внутри здания. Если пространство под крышей не отапливается, а границей между теплыми жилыми помещениями и холодным чердаком служит перекрытие последнего этажа, утеплять следует именно его. Вэтом случае гибкую черепицу и подкладочный ковер укладывают на настил из шпунтованной обрезной доски (толщиной не менее 25мм), набитый поверх стропил, либо на основание из водостойкой фанеры или ориентированных стружечных плит (ОСП), закрепленных на обрешетке. Обратите внимание на вентиляцию чердака. Естественного тока воздуха через слуховые окна может быть недостаточно, и в помещении будут образовываться зоны застоя воздуха. Вэтом случае желательно сделать приточные вентиляционные отверстия под свесами кровли, располагая их равномерно вдоль всего периметра крыши, а для выхода воздуха предусмотреть в коньке крыши щелевые отверстия, защищенные от атмосферных осадков специальным коньковым аэратором.

Рачительные хозяева часто обустраивают под крышей жилую мансарду. Вэтом случае ответственность за тепло в доме ложится и на кровлю, а точнее, на кровельный "пирог". Это многослойная конструкция, в основе которой- утеплитель, уложенный в межстропильное пространство. Свнутренней стороны его закрывают слоем пароизоляции. Она защищает кровельный материал от влаги и теплых паров со стороны помещения. Свнешней стороны утеплитель покрывают специальной диффузионной мембраной, обладающей избирательной пропускной способностью. Она выпускает пары из утеплителя и одновременно защищает его от влаги, конденсата, случайных протечек, а также дождя или снега.

Над утеплителем сооружают контр-обрешетку, создающую в подкровельном пространстве вентиляционный зазор, необходимый для проветривания конструкции. Циркуляцию воздуха в нем обеспечивают карнизные щелевые продухи и вытяжные отверстия в верхней части кровли. Иногда дополнительно устанавливают кровельные вентиляторы. Правильно организованная вентиляция предохраняет от грибков и плесени мауэрлат и нижнюю часть стропильных ног.

Поверх контробрешетки укладывают сплошное основание из водостойкой фанеры или ОСП. Настилают подкладочный ковер из рулонного битумного материала. Он обеспечивает дополнительную защиту, сглаживает видимые неровности основания. (Естественно, наилучшая совместимость- у подкладочных материалов и мягкой кровли от одного производителя). Инаконец, монтируют гибкую черепицу. Грамотно спроектированный и качественно выполненный кровельный «пирог» исключает теплопотери, образование конденсата, сосулек и наледи, гарантирует длительный срок службы без проблем и ремонта.

Компьютерные технологии

Оценить соответствие цвета гибкой черепицы и облицовки стен или фундамента, поэкспериментировать с оттенками и конфигурацией гонтов помогут специальные программы на сайтах производителей. Например, на сайте, посвященном черепице Ruflex, подобная программа подберет цвет, конфигурацию гонта, а также водостоки и облицовку дома. Для расчета ориентировочной розничной стоимости материалов создан специальный раздел «Калькулятор» на сайте фирмы Tegola. Программа «Имитатор кровли» компании IKO предлагает выбрать один из пяти типов домов, окрасить его стены, определить цвет отделки карнизных свесов и окон, подобрать коллекцию черепицы и ее цвет. Затем «Калькулятор кровли» подсчитает расход материала, предварительно запросив сведения о типе подкладочного слоя, примерном угле наклона и общей площади. Те, кто еще не выбрал конкретного производителя битумной черепицы, могут рассчитать приблизительную стоимость всего комплекта кровельных материалов для устройства крыши по средним ценам с помощью программы «Кровельный калькулятор» на сайте компании «Кровельный мастер» (Россия). В любом случае изучение подробных описаний коллекций гибкой черепицы на сайтах производителей, их дилеров и компаний, занимающихся монтажом гибких кровель, позволит сделать осознанный, а значит, правильный выбор.

Тонкости монтажа

Гонты гибкой черепицы крепят к основанию при помощи специальных кровельных гвоздей. Между собой листы покрытия соединяют за счет клеящего нижнего слоя- так образуется практически сплошное герметичное покрытие. Для монтажа не нужна подъемная техника, как при укладке более тяжелой глиняной или цементно-песчаной черепицы: перенести упаковку гибкого материала под силу одному человеку. Вотличие от металлочерепицы для раскроя гонтов не потребуются ни напарник, ни сложный режущий инструмент. Однако на фигурных крышах с ендовами, хребтами, примыканиями и проходными элементами герметичное и надежное покрытие способны смонтировать только мастера, знакомые со спецификой укладки гибкой черепицы.

Отметим, что большинство рекламаций вызвано именно плохим качеством монтажа кровли. Специалисты предупреждают о возможных ошибках в технологии укладки гибкой черепицы, которые приводят к появлению эстетических изъянов, нарушению целостности покрытия, протечкам и сокращению срока службы кровли. Основное предупреждение касается температурного режима: упаковки материала можно без проблем хранить при низкой температуре, но за 2-3 дня до укладки их надо перенести в отапливаемое помещение. Монтировать черепицу лучше всего при 5-25 С. При превышении этих показателей материал размягчается и легко может быть поврежден. При низких температурах черепица на основе окисленного или АПП-модифицированного битума теряет гибкость и способность к адгезии. СБС-модифицированная черепица сохраняет эти свойства вплоть до -25 С. Впринципе монтаж таких покрытий возможен круглый год. На практике его осуществляют до -10 С, да и то с обязательным использованием строительного фена для прогрева внутренней стороны покрытия.

Обратите внимание на состояние поверхности сплошного основания: влага под кровельным покрытием не даст плитке полностью приклеиться к основанию, приведет к появлению вздутий. До начала монтажа основание обычно предохраняют от возможных осадков с помощью пленки. Поздней осенью и зимой, когда велика вероятность дождя и снега, применяют «тепляк» (навес, воздух под которым нагревают воздуходувами) над всей крышей или над рабочим участком. Разумеется, это существенно увеличивает затраты.

Водостойкую фанеру или ОСП сплошного основания укладывают с небольшими (3-4мм) компенсационными зазорами. Впротивном случае при повышении температуры листы расширятся и станут наползать друг на друга, на кровле появятся уродливые бугры, а возможно, и трещины. Подкладочный ковер настилают по хребтам, ендовам, карнизным и торцевым свесам, вдоль примыканий и вокруг проходных отверстий, а при уклонах кровли менее 45 он должен полностью закрывать поверхность сплошной обрешетки.

Гонты черепицы берут попеременно из нескольких упаковок. Тогда незначительные различия в окраске или плотности посыпки в одной из пачек не приведут к появлению выделяющегося пятна на крыше. На крутых скатах (с уклоном 45 и более), на наветренных участках кровли усиливают механическое крепление гонтов к основанию, забивая не четыре, а шесть или восемь гвоздей на гонт.

Следует помнить о том, что материал используют на крышах с уклоном не менее 12. Для скатов с меньшим уклоном (5-12) подойдут рулонные материалы с защитно-декоративными посыпками, например "ИзопластК" (1м2- 110руб.), "ИзоэластК" (1м2- 104руб.), производимые на заводе «Изофлекс» (Россия). Они привлекают меньшей ценой по сравнению с гибкой черепицей и еще более простой укладкой.

Нет смысла перечислять все возможные рекомендации производителей гибкой черепицы. Тем более что в торгующих компаниях вам обязательно порекомендуют специализированные бригады, знакомые с тонкостями монтажных работ. Стоимость их услуг начинается с 450руб. за обустройство 1м2 простейшей кровли (над нежилым чердаком).

Редакция благодарит компании Velux, Icopal, IKO, Katepal, Tegola, Fakro, «Люберит», «Рязанский картонно-рубероидный завод», «Уральская кровля», «Завод Филикровля» за помощь в подготовке материала.
