Технологии возведения железобетонных перекрытий

При строительстве дома из кирпича или блоков предпочтительны железобетонные цокольное и междуэтажные перекрытия. Рассказываем о типах конструкций и о том, как возвести перекрытие без ошибок.
Технологии возведения железобетонных перекрытий

Фото: ShutterStock/Fotodom.ru

Железобетонные перекрытия лучше изолируют звук и почти не подвержены вибрациям по сравнению с деревянными балочными. Они очень долговечны, выдерживают нагрузку от кладочных перегородок, лестниц, массивной мебели, что облегчает решение планировочных задач. Есть у них и недостатки, прежде всего связанные с необходимостью привлекать мощную технику и значительное число рабочих, арендовать специальные приспособления и оборудование. Железобетонные перекрытия обычно требуют дополнительного выравнивания, иногда — теплоизоляции и почти всегда обходятся дороже конструкций на основе деревянных балок.

Чтобы не переплачивать и не экономить в ущерб качеству, прежде всего следует выяснить плюсы и минусы разных технологий строительства таких перекрытий.

Сборное плитное перекрытие

В мало­этажном домостроении применяют готовые плиты перекрытий в основном трёх типов: ПК (с круглыми пустотами), ПБ (многопустотные безопалубочного формования) и ПНО (плиты настила облегчённые). Плиты ПК и ПБ выпускают толщиной 220 мм, при этом вторые отличаются более точной геометрией и лучшим качеством поверхности (их подвергают черновой шлифовке). Плиты ПНО, толщиной 160 мм, считаются оптимальными для частного строительства, так как меньше нагружают стены и фундамент, упрощают утепление кромочной зоны перекрытия и при этом по прочности (несущей способности) лишь незначительно уступают плитам типов ПК и ПБ. Заводы предлагают изделия десятков типоразмеров, хотя наиболее распространены плиты шириной 100, 120, 150 см, длина которых варьируется от 2,4 до 9 м с шагом 10 см (но это не значит, что пролёт величиной 9 м можно перекрыть без дополнительных опор).

Ширина опорной площадки для плит в стенах из кирпича должна составлять не менее 100 мм. При монтаже плиты укладывают на слой раствора. Если на пустотах отсутствуют заводские заглушки, следует заделать отверстия по торцам плит.

В домах из лёгких блоков (пенобетонных, полистиролбетонных, арболитовых, пористых керамических) для восприятия нагрузки от сборного плитного перекрытия заливают монолитный ж/б пояс шириной 200 мм и высотой 100–150 мм.

Для устройства проёма в монол...
Фото: MARKO
Для устройства проёма в монолитном или сборно-монолитном перекрытии устанавливают кромочную опалубку и усиливают арматурный каркас

Основные преимущества перекрытия из готовых плит — высокая скорость монтажа, возможность производства работ зимой (при температуре не ниже –10 °С) и точно известные прочностные характеристики плит, процессы изготовления которых строго регламентированы и тщательно контролируются.

С другой стороны, фиксированный размер плит несколько осложняет задачу проектировщика, а их прямоугольная форма вынуждает отказаться от некоторых нестандартных архитектурных решений (радиусные стены, многоугольные эркеры и др.). Затруднено и устройство проёмов: приходится прибегать к дорогостоящей алмазной резке, монтировать разгружающие ригели. Наконец, потребуется арендовать кран и заручиться помощью опытных монтажников, чтобы не допустить ошибок при позиционировании плит. Плиты ПНО с доставкой обойдутся примерно в 1700 руб. за 1 м2, а стоимость их монтажа — от 3500 руб. за плиту.

Большинство заводских плит им&#...
Фото: Русьбетон

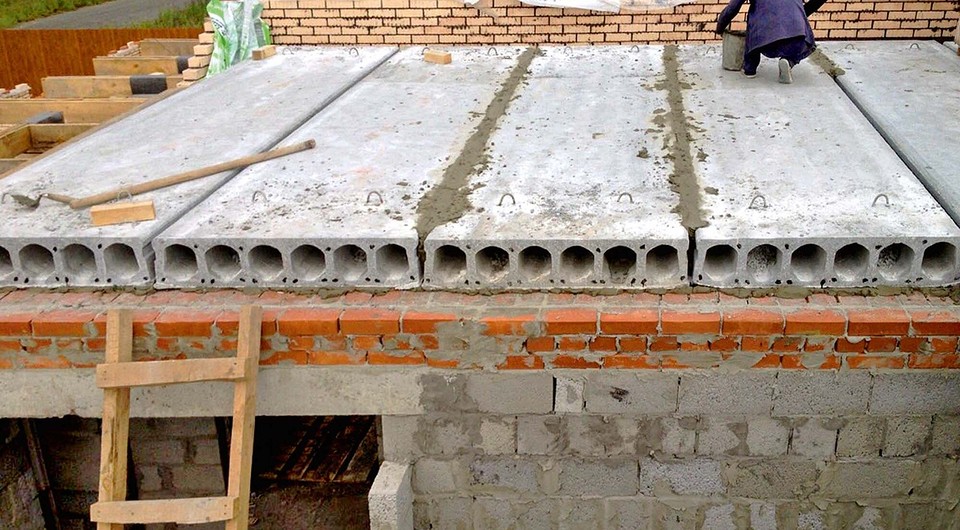

Большинство заводских плит имеет кромочные пазы, которые облегчают герметизацию стыка

Монолитное плитное перекрытие

Эта конструкция легко адаптируется к форме здания и может возводиться без использования крана. По герметичности оно превосходит сборное, поэтому лучше изолирует воздушный шум и препятствует протечкам (которые в загородном доме тоже случаются и грозят не менее печальными последствиями, чем в городской квартире).

При проектировании монолитной плиты руководствуются нормативами — СП 52-101-2003, СП 52-117-2008 и СП 63.13330.2012. На первом этапе нужно будет соорудить опалубку из фанерных, дощатых или иных щитов с опорой на балки и стойки. Несъёмная опалубка из профнастила ускорит строительство, однако в дальнейшем затруднит отделку потолков.

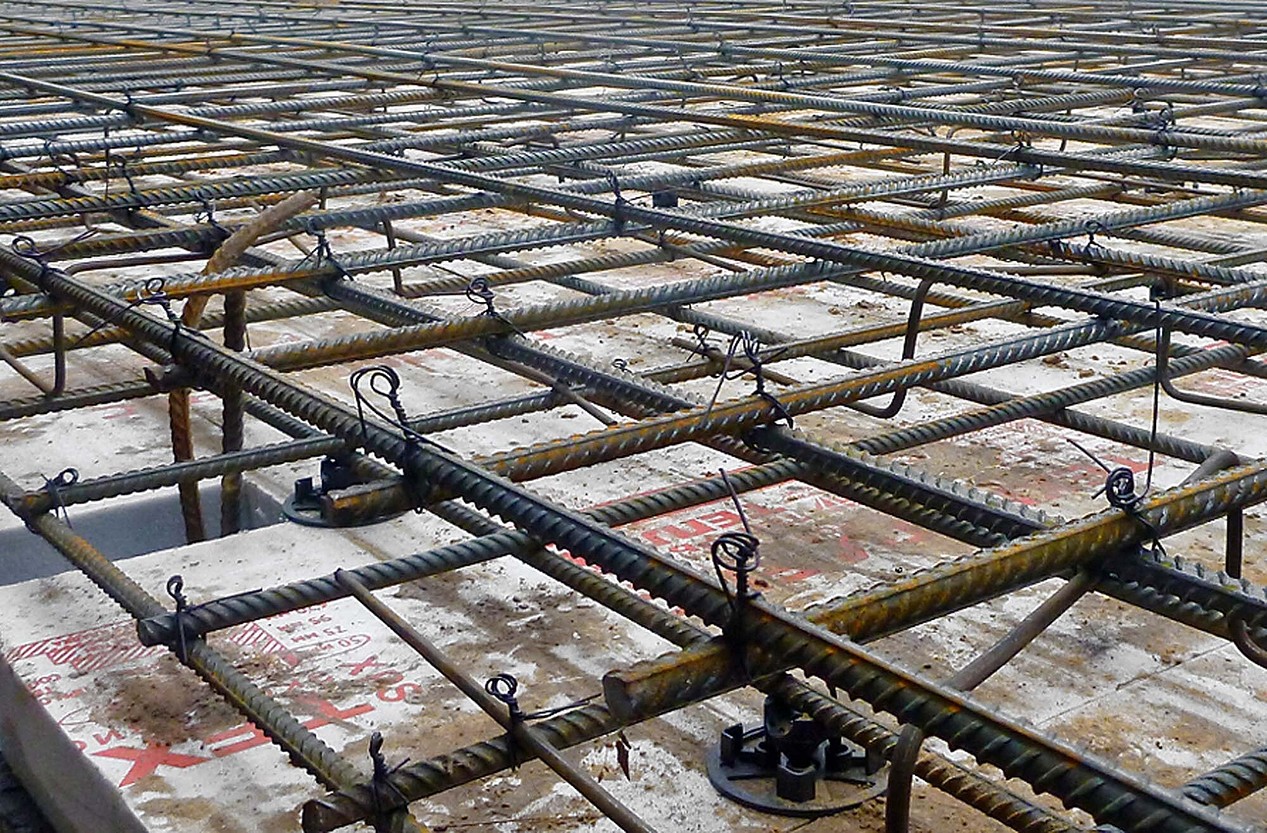

После сборки опалубки на всей площади перекрытия сваривают или связывают двухуровневый каркас из арматуры диаметром не менее 10 мм с соблюдением расчётного коэффициента армирования.

Сборные плиты из лёгкого желез&...
Фото: Ytong
Сборные плиты из лёгкого железобетона применяются крайне редко. Главный их недостаток  — низкая влаго-стойкость

Процесс заливки бетона необходимо провести в максимально сжатый срок, купив заводскую смесь с доставкой автомиксером. Самостоятельное приготовление бетона недопустимо, так как при этом не избежать многочисленных «холодных» швов, которые намного снизят прочность плиты. Крайне нежелательно возводить монолитное перекрытие в холодное время года, ведь это связано с увеличением затрат и чревато снижением надёжности конструкции. На сегодня цена устройства 1 м2 монолитного ж/б перекрытия толщиной 200 мм (работа и материалы без учёта финишного выравнивания) составляет около 5 тыс. руб.

Основные этапы монтажа монолитного перекрытия

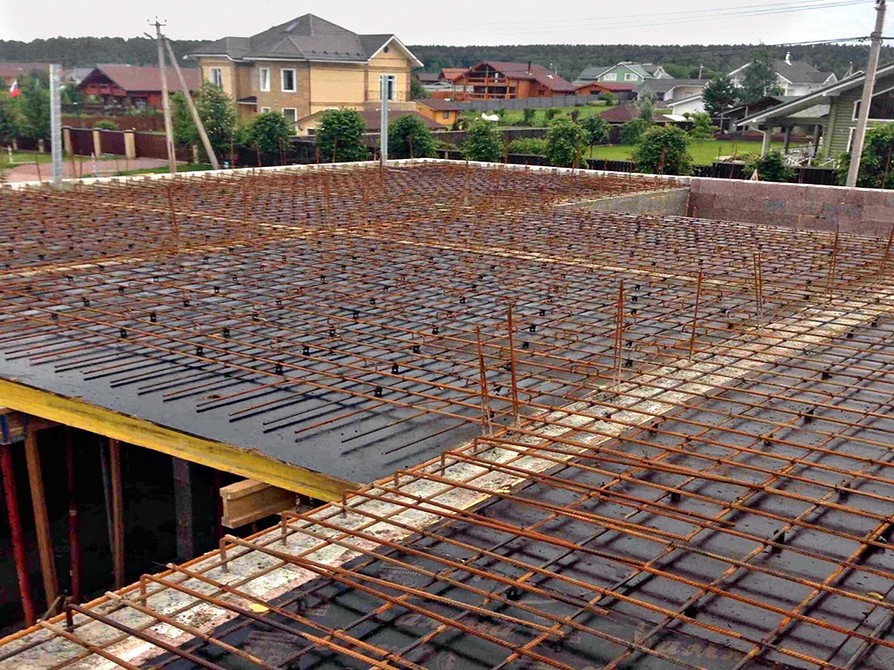

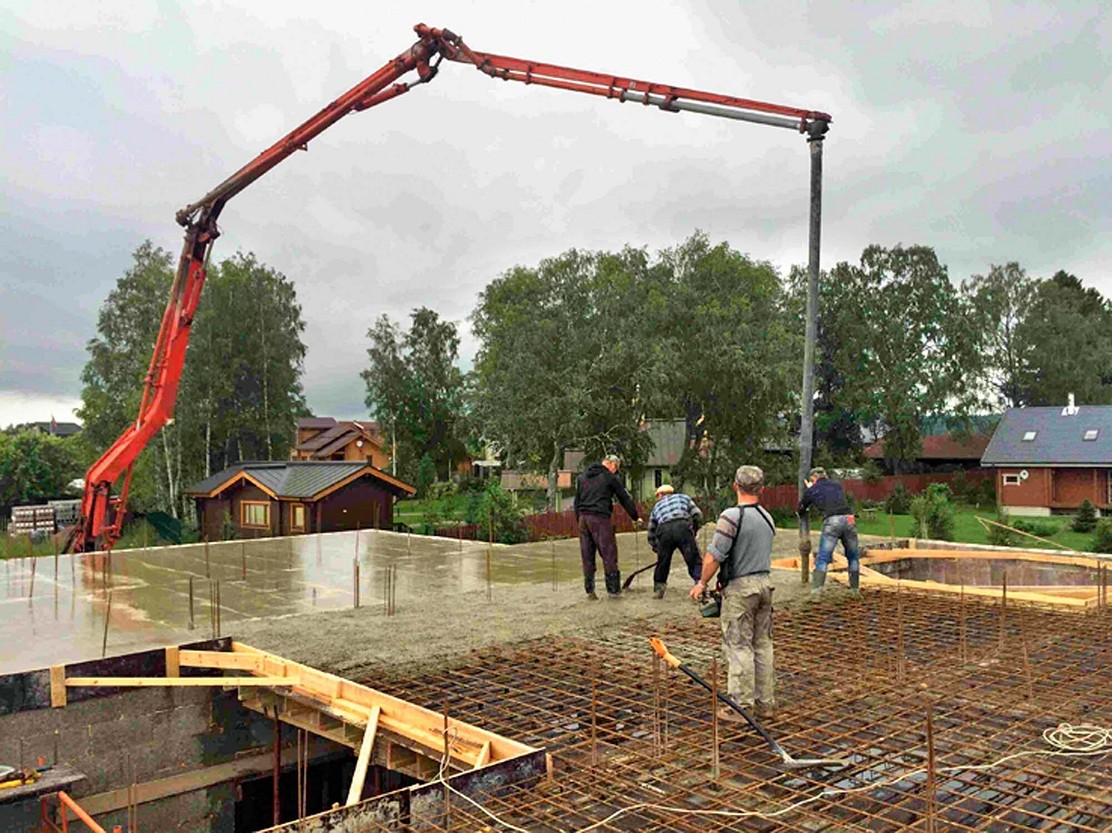

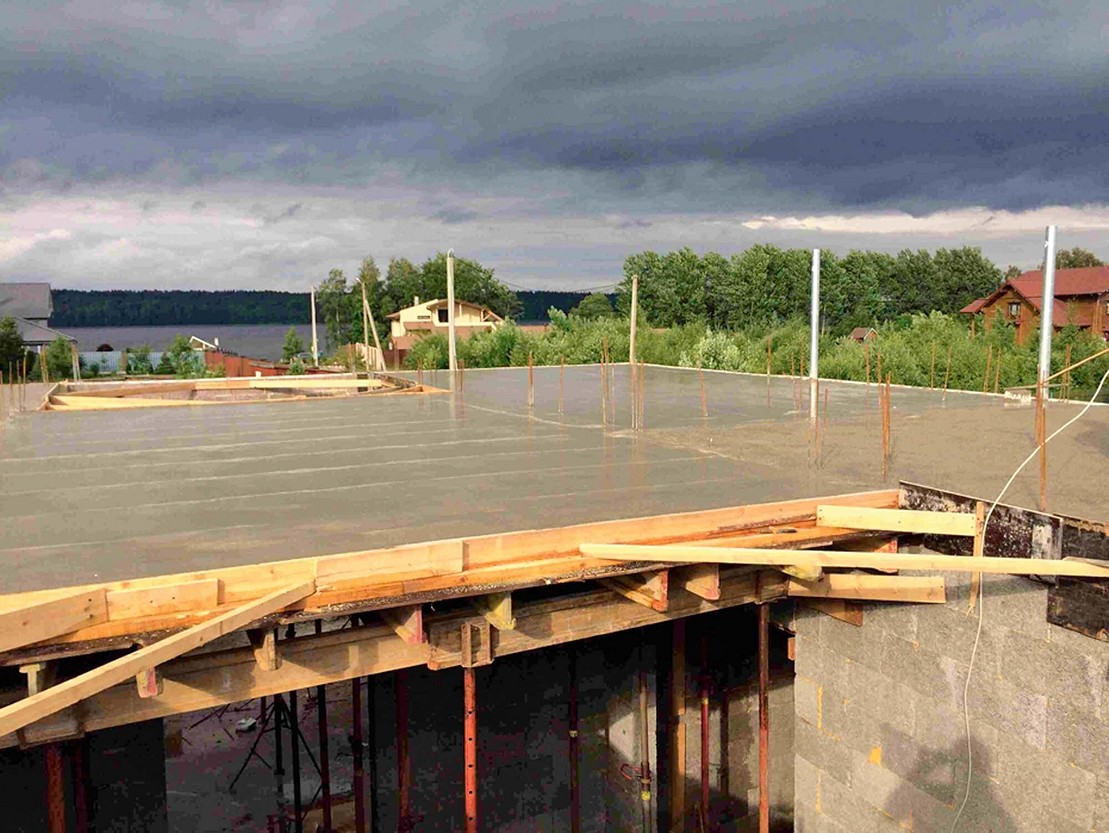

Поверх щитов опалубки расстелили рулонную гидроизоляцию и смонтировали арматурный каркас, связав прутки проволокой. Залили товарный бетон. Опалубку сняли через 20 дней, когда бетон набрал 80 % прочности.

Сборно-монолитное перекрытие

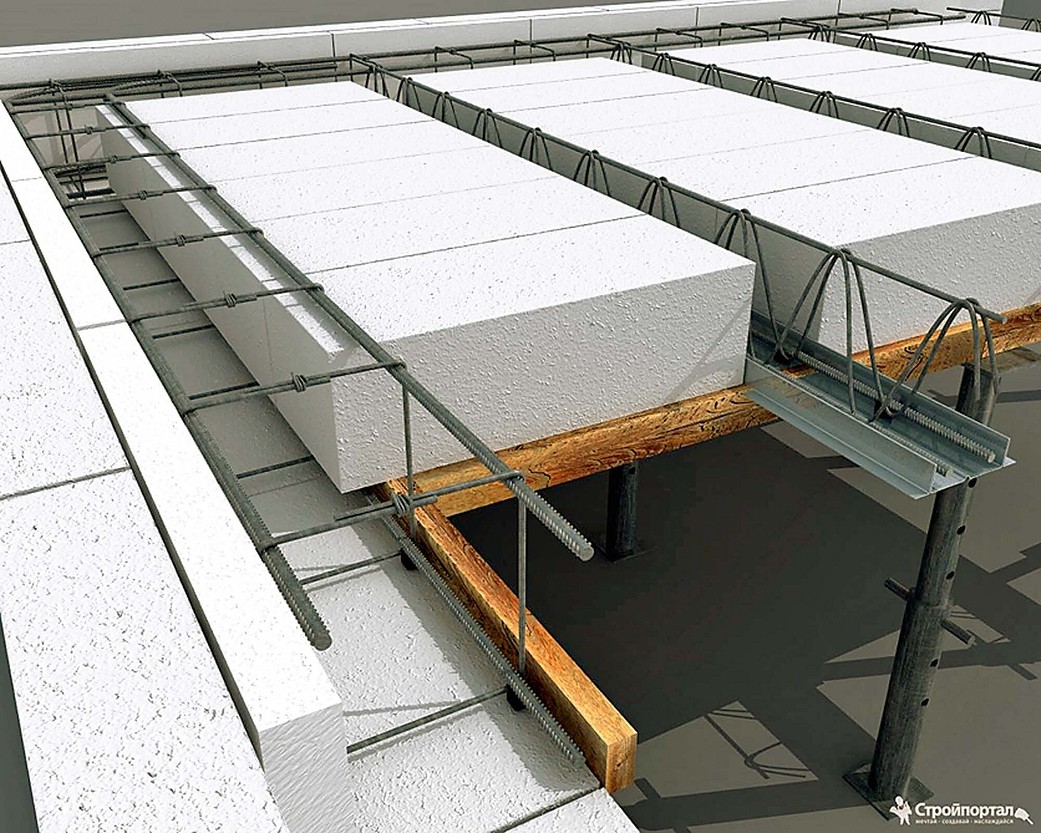

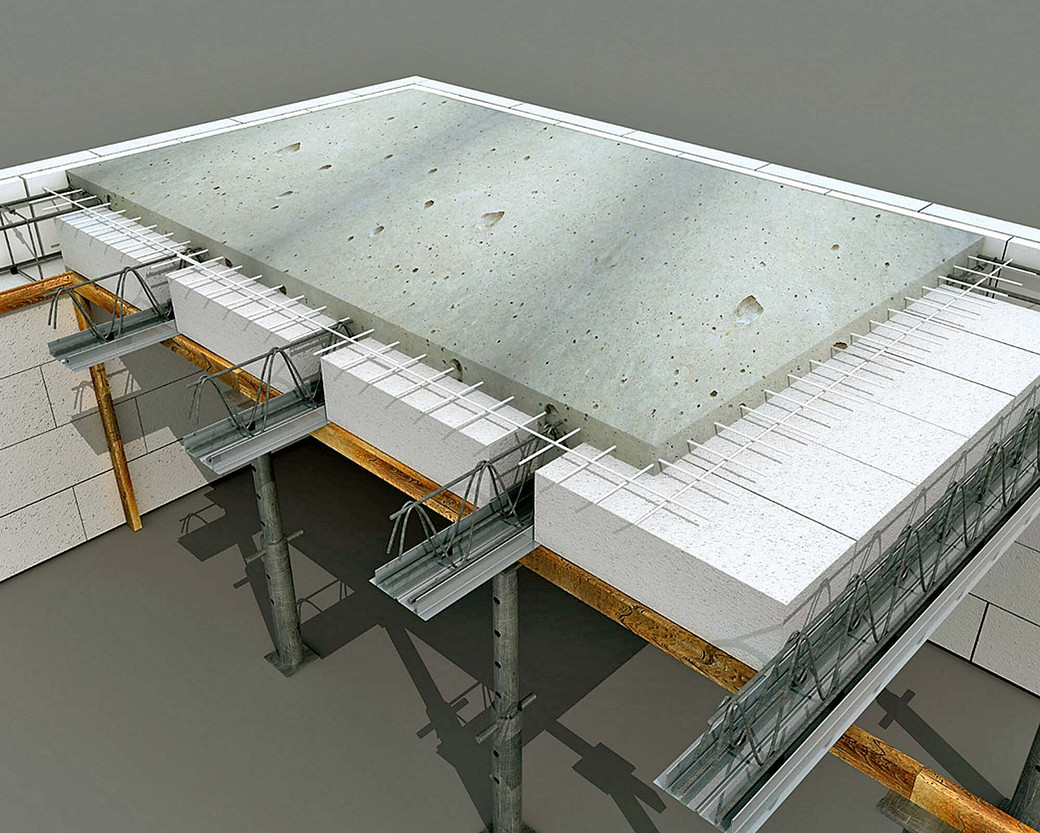

Эту давно известную технологию в новой версии, подходящей и для малоэтажного строительства, сегодня предлагают компании MARKO, Teriva и Ytong. Суть её в том, что сначала пролёты перекрывают скелетными балками заводского изготовления. Между балок (с опорой на их боковые полки) укладывают сплошной настил из лёгких блоков. Эта конструкция служит несъёмной опалубкой, поверх которой монтируют сетку из арматуры. Затем заливают бетонную смесь с мелкофракционным наполнителем; толщина слоя над блоками должна составлять 50–70 мм. Желательно использовать товарный бетон, однако допускается приготовление смеси своими силами, главное — не допускать «холодных» швов при бетонировании балок.

Сборно-монолитная технология позволяет обойтись без мощной подъёмной техники (для подъёма балок, масса которых не превышает 120 кг, можно воспользоваться ручными лебёдками) и щитовой опалубки, а кроме того — сэко­номить время и деньги на устройстве выравнивающей стяжки. Стоимость балок и блоков составляет около 1400 руб. за 1 м2, а готовое перекрытие обойдётся примерно в 4500 руб. за 1 м2).

Основные этапы монтажа сборно-монолитного перекрытия

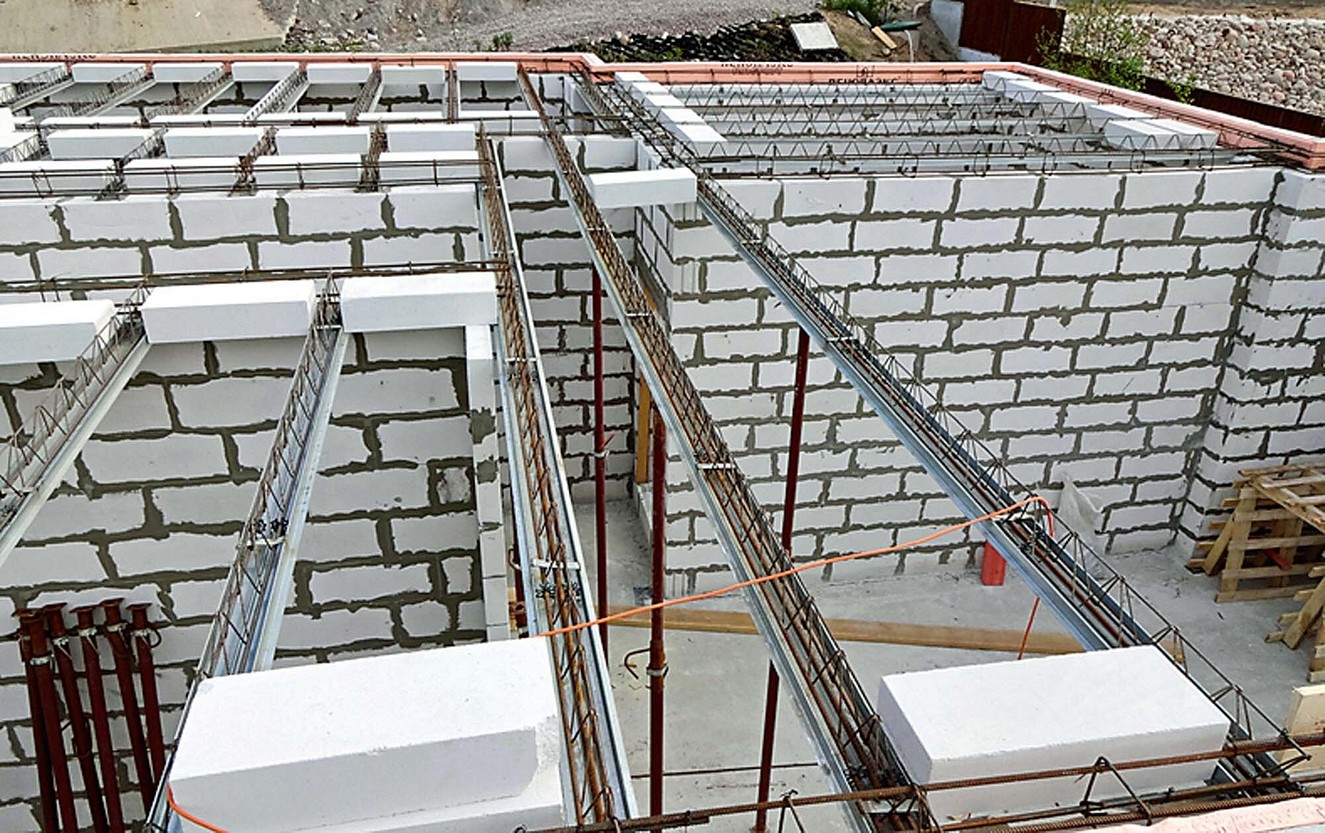

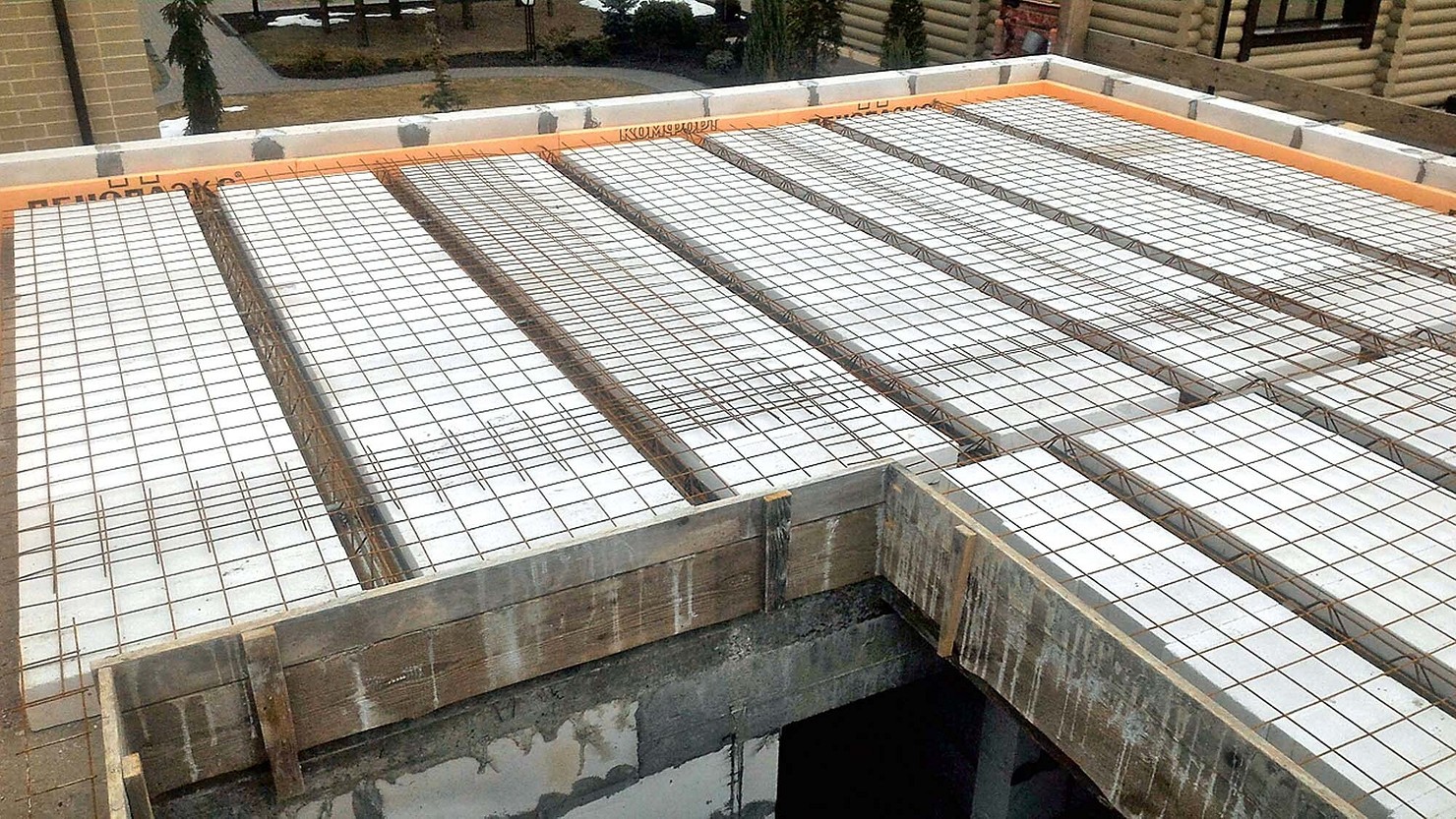

Прежде всего поднимают на стены и устанавливают в проектное положение арматурные каркасы балок. Далее на них укладывают блоки из лёгкого бетона, а поверх них — арматурную сетку. Балки необходимо подпереть стойками, иначе они могут деформироваться. Заливают бетонную смесь.

Монтаж монолитного перекрыти...
Фото: Сатор-Ротас

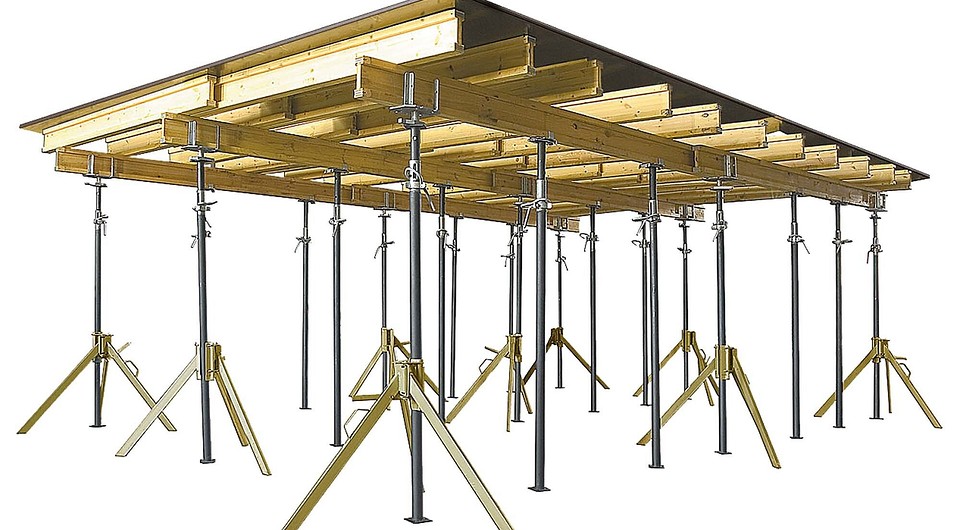

Монтаж монолитного перекрытия облегчит сборная опалубка с регулируемыми стойками. Правда, стоимость её аренды довольно высока — от 1600 руб. за 50 кв.м в день

Как укрепить отверстия и проёмы

Проёмы для лестниц, люков, канализационных и вентиляционных труб, дымоходов необходимо предусмотреть при проектировании и выполнить при монтаже перекрытия. Согласно строительным нормативам отверстия значительных размеров (со сторонами или диаметром 300 мм и более) в монолитных плитах должны окаймляться дополнительной арматурой суммарным сечением не менее сечения рабочей арматуры, которая требуется по расчёту плиты как сплошной.

При сборном плитном перекрытии желательно использовать специальные плиты с отверстиями (увы, они плохо приспособлены для малоэтажных зданий) или предусматривать опорные колонны и/или разгружающие балки. Без такого усиления и проверки расчётом допускается выполнять лишь отверстия в пределах расстояния от одного ребра жёсткости до другого (в пустотных плитах нельзя перерубать сплошные части).

Технологии возведения железобетонных перекрытий
Фото: ShutterStock/Fotodom.ru

Как сделать стыки без трещин

Известная болезнь панельных многоэтажек — трещины на потолке на стыках плит сборного перекрытия, возникающие как при усадке здания, так и в процессе его эксплуатации. Этой неприятности не всегда удаётся избежать и при частном строительстве. Но попытаться можно. Залогом успеха послужат качественные плиты с запасом несущей способности, тщательное выравнивание опорной площадки и равномерное распределение нагрузки на перекрытие: нельзя строить на втором этаже тяжёлые кирпичные перегородки и устанавливать камины с облицовкой.

Что касается заделки стыков плит, то здесь важно использовать качественные материалы и не оставлять пустот, которые негативно влияют на изоляцию воздушного шума. Обычно в нижней части шва устанавливают трубчатый уплотнитель (в принципе, можно использовать и полиуретановую пену), а затем заполняют полость цементно-песчаным раствором марки не ниже М250, в идеале — приготовленным на основе напрягающего гидроизоляционного цемента.

Зазоры шириной более 25 мм выполняют по технологии монолитного литья с использованием съёмной или несъёмной опалубки и обязательным армированием.
