Системы инсталляций для ванных комнат

Слово «инсталляция» имеет отношение не только к изобразительному искусству или виртуальному миру компьютеров. Так еще называют устройство для скрытого монтажа санитарно-технического оборудования, а именно раковин, унитазов, биде, душевых кабин и прочего.

Происхождение

Этимология термина "система инсталляций"(СИ) неизвестна, скорее всего, он возник в результате плохого перевода зарубежных каталогов. Существуют и другие обозначения того же понятия: системы модульного монтажа, монтажные модули (элементы), рамы для скрытого монтажа подвесного оборудования. Все они подразумевают одно: конструкцию, которая позволяет устойчиво закрепить и скрытно подключить любой сантехнический прибор к системам водоснабжения и канализации, как отдельно, так и в общей интегрированной системе. Иными словами, это рама (илиблок), на которой закреплена вся инженерная обвязка унитазов, биде, раковин и т.д., включая сливной бачок. Раму точно выставляют по высоте и жестко прикрепляют к полу, стене или каркасу стены, а затем зашивают плитными материалами и делают финишную отделку (облицовка плиткой или покраска). После этого на заранее вкрученные шпильки монтируют подвесную сантехнику. Таким образом, получается устойчивая компактная конструкция, способная выдержать вес техники и человека. Спомощью специальных профилей можно объединить несколько СИ, тогда каждая из них будет называться модулем.

В Россию СИ поставляют GEBERIT (Швейцария), FRIATEC, VIEGA, SANIT, GROHE (все- Германия) и IDO (Финляндия). Родоначальником же считается GEBERIT- фирма, известная у нас своими металлополимерными и полиэтиленовыми трубами и фитингами, которая выпускает СИ с 1950-х годов. Потребность в СИ возникла, когда появилась подвесная сантехника. Ее с помощью дюбелей крепили к несущей стене из кирпича, бетона или других прочных строительных материалов, а трубы размещали снаружи или в штробах (каналах), пробитых в стене. Поэтому либо трубы оставались на виду, либо сроки монтажа сантехники затягивались. Одно из главных преимуществ применения систем инсталляций- значительное сокращение времени обустройства ванной комнаты. Это достигается в результате широкого использования СИ в конструкции каркасных стен и перегородок.

Сегодня СИ- одно из популярнейших конструкторских и дизайнерских решений в проектировании санузлов. Спомощью такой конструкции удается убить многочисленных «зайцев»:

• надежно закрепить подвесную сантехнику вне зависимости от материала стен и перекрытий;
• сэкономить место (глубина конструкции- всего 15см);
• спрятать коммуникации за финишной отделкой (выигрыш для дизайнера);
• расширить диапазон планировочных решений санузлов;
• ускорить процесс монтажа (как уже было сказано), а значит, снизить стоимость ремонта.

Конструкция

Конструкция СИ может быть рамной или блочной. Рамные инсталляции (или модули) представляют собой жесткие металлические универсальные рамы, на которых смонтирована необходимая сантехническая арматура (трубы, фитинги, запорные устройства) и индивидуальный для каждого сантехприбора крепеж. Все эти элементы скоординированы друг с другом так, чтобы обеспечить стандартные расстояния между патрубками, крепежными шпильками и нулевой отметкой. Блочная конструкция более проста и предназначена для монтажа только на несущие стены. Она состоит из крепежных элементов (пластин и анкерных болтов), сливного бачка (для унитаза) и водопроводной и канализационной арматуры.

По сфере применения все СИ делятся на две конструктивно различные группы. Первая предназначается для унитазов, вторая- для биде, писсуаров, раковин.

Инсталляционные рамы выпускаются для разных случаев монтажа сантехприборов:

• для монтажа к прочным несущим и капитальным стенам;
• для монтажа к облегченным перегородкам типа гипсокартонных;
• универсальные.

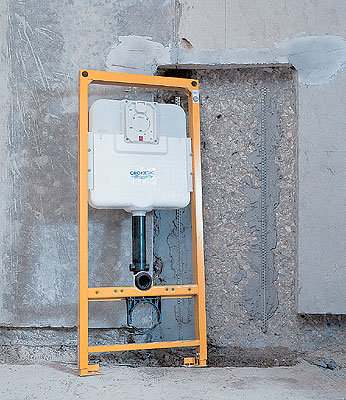

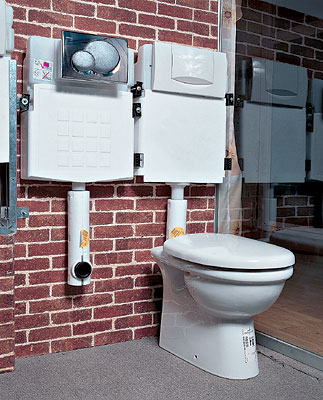

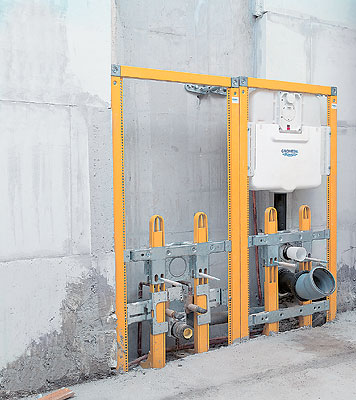

Для подвески унитазов к капитальным стенам могут использоваться инсталляции как блочной конструкции (не имеющие контакта с полом), так и рамные. Первые крепятся к стене анкерными болтами, которые и воспринимают на себя почти всю нагрузку. Такую конструкцию рекомендуют в основном для стен из полнотелого кирпича или бетона. Ее либо устанавливают в нише, либо обкладывают кирпичом или пенобетоном (для устойчивости сантехники). Блочные варианты выпускают почти все производители СИ, поскольку соответствующий вид монтажа очень популярен в Европе (многие застройщики планируют ниши под СИ заранее). Кроме того, и в блочных, и в рамных СИ применяются одни и те же бачки и комплектующие. Линейки блочных конструкций фирмы зачастую называют звучными именами: у GROHE это Dal-uniset, у GEBERIT- Kombifix, у FRIATEC- Friabloc, у VIEGA- серия Mono. Стоимость блока для подвесных унитазов колеблется, в зависимости от емкости бачка, системы слива (экономичный, старт-стоп и т.д.), в пределах от $120 до $300, а для биде, раковин или писсуаров- от $50 до $200.

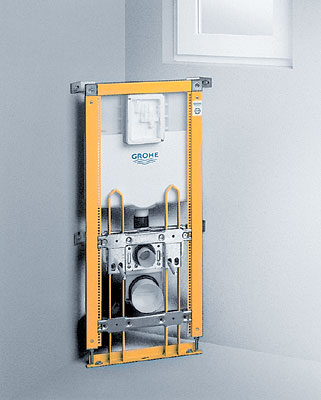

Рамные инсталляции крепятся в двух точках к полу и в двух точках к стене, причем необязательно прямой. Угловые кронштейны позволят установить СИ в углу санузла. Система для монтажа в облегченные (ненесущие) стены делается усиленной и имеет несущую раму или специальные опоры для ослабления постоянной нагрузки на стену (такова модель Dal-Rapid S 37169 от GROHE). Чтобы СИ, предназначенные для капитальных стен, можно было установить на облегченных перегородках, их комплектуют дополнительно "лапами", как, например, в Friaplan от FRIATEC (за$25) или в Eco от VIEGA (за$6).

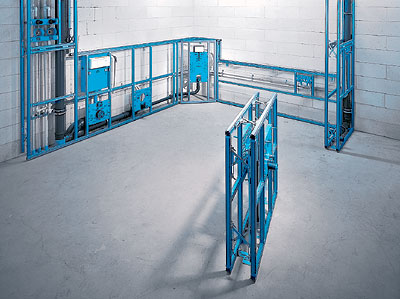

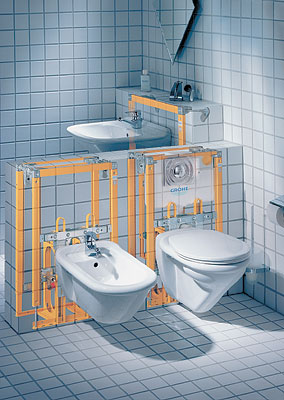

Архитекторам СИ позволяют реализовывать ранее недоступные планировочные решения. Спомощью таких систем можно размещать необходимый набор сантехники на функциональной перегородке, причем в любой комбинации и даже с обеих сторон перегородки. Все коммуникации проводятся внутри облегченной стенки и скрыты от глаз. Для монтажа таких перегородок фирмы-производители выпускают полный спектр комплектующих. Это и усиленные направляющие (профили специальной формы), и соединительные элементы, и комплекты крепежа, и даже гипсоволокнистые (гипсокартонные) листы, в которых в заводских условиях выполнены отверстия под трубы и крепежные шпильки. Однако такие профили и готовая обшивка дороги и редко применяются в частном жилье. Проще сформировать каркас самим, да и выпилить отверстия в гипсокартоне ничего не стоит.

Для формирования интерьеров ванных комнат наряду с системами инсталляций могут использоваться так называемые архитектурные модули. Они представляют собой предварительно смонтированные изделия, имеющие в плане форму треугольника, трапеции или прямоугольника, и позволяют быстро и с небольшими затратами создать планировку ванной комнаты. Архитектурные модули, как и блочные СИ, предлагаются почти всеми производителями (вкачестве примера приведем серию Dal-Rapid A фирмы GROHE).

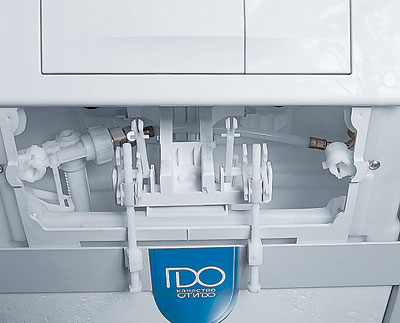

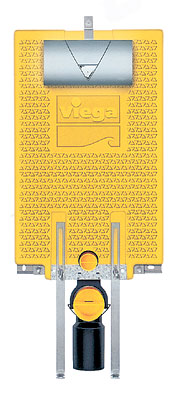

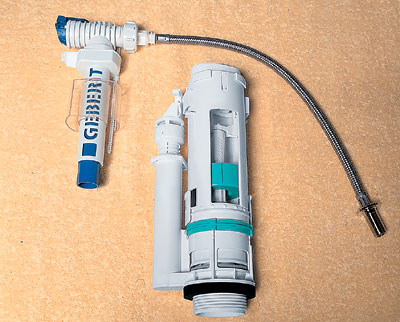

СИ для подвесного унитаза включает в свою конструкцию смывной бачок- пластиковую емкость, в которой смонтирована арматура бачка. Именно бачок, его тепло- и звукоизоляция, надежный механизм слива являются основной особенностью СИ. Бачок "облачен" в теплоизоляцию, препятствующую образованию конденсата и играющую звукоизолирующую роль. Согласно европейским стандартам, звук при сливе должен быть не более 20дБ. Во избежание перелива воды при неисправности поплавка применяется дренаж через сливной клапан (диаметр- примерно 32мм). Это предотвращает протечку бака и потоп в жилище. Слив производится с помощью смывной клавиши, монтируемой на стене (посередине передней или верхней панели бачка). Через отверстие для кнопки обеспечивается легкий доступ к внутренностям бачка. При выходе из строя какого-либо компонента инсталляционной конструкции он легко заменяется через это отверстие. Так что ломать стену, за которой скрывается инсталляция, не требуется.

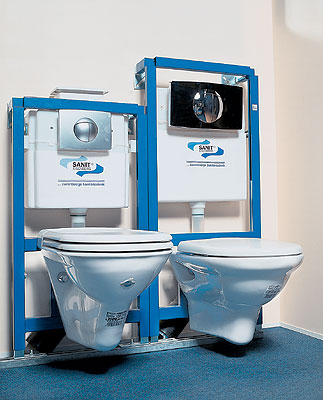

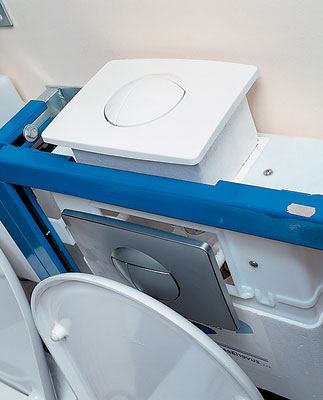

Примечательно, что существуют модули для монтажа подвесных унитазов на перегородках, не достающих до потолка (например, высотой 1200мм). Вэтом случае кнопка располагается над бачком, то есть в горизонтальной плоскости (с так называемым механизмом верхнего действия). Приведем в качестве примера модели Friaplan354006 от FRIATEC, IDO91338, SANIT995N.

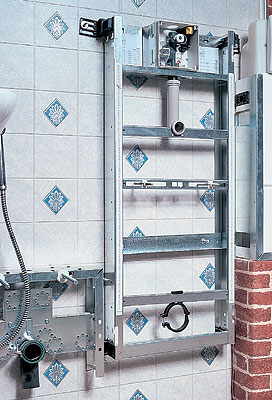

Раковины, писсуары и биде могут иметь самые разнообразные размеры и требуют прямоточного подвода воды и слива в канализацию через сифон. Поэтому производители СИ создали универсальную конструкцию, которая позволяет подключать разные модели. Для этого требуется лишь переместить перекладины с установочными отверстиями на нужное расстояние друг от друга и переставить шпильки.

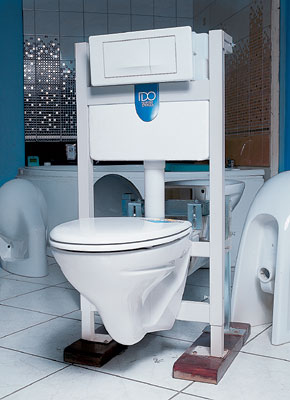

Все рамные СИ регулируются по высоте (до20см). Это очень удобно, поскольку позволяет устанавливать сантехприбор на необходимом расстоянии от чистового пола с помощью выдвигающихся ножек. Причем модуль монтируется на стадии "черновых" работ. Верхний край унитаза или биде должен располагаться на высоте 40-43см от уровня чистового пола, а раковины- на высоте 80-85 см. Подвесная сантехника крепится к инсталляции через стену (точнее, через слой гипсокартона и финишной отделки) посредством специальных шпилек, входящих в комплект поставки инсталляции. Существует два типоразмера расстояний между крепежными отверстиями подвесных унитазов и биде: 180 и 230мм. Необходимо заранее подобрать модель сантехприбора, чтобы знать это расстояние (в силу универсальности СИ, любой унитаз, биде подойдут). Для писсуаров и раковин таких ограничений нет- модельный ряд очень разнообразен и не устоялся, поэтому СИ позволяют расположить шпильки на любом расстоянии. Шпильки для крепления подвесной сантехники необходимо ввернуть до чистовой отделки, чтобы впоследствии не пришлось сверлить под них отверстия наугад, пытаясь попасть в резьбовое отверстие рамы. Не так давно СИ стали комплектовать резиновыми шайбами, нанизывающимися на шпильки между стеной и подвесной сантехникой, или использовать звукоизолирующую вставку из специального материала. Это позволяет избежать распространения звука по жестким строительным конструкциям и делает всю систему совсем бесшумной.

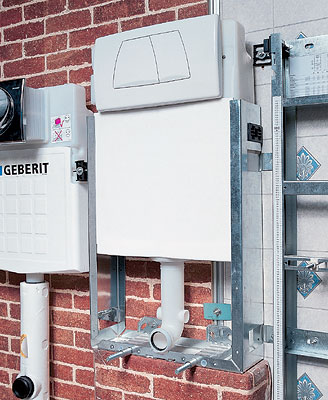

Некоторые модели инсталляций, например Dal-Rapid S от GROHE или серии Duofix от GEBERIT- $310, допускают регулировку положения бачка по высоте относительно унитаза. Это достигается за счет перемещения бачка по специальным перфорированным направляющим. Положение клавиши (вэтом случае тоже регулируемое) обычно выбирается так, чтобы крышка сиденья унитаза в открытом положении ее не закрывала. Но иногда установить полноценную по высоте инсталляцию невозможно из-за нехватки места. Для таких ситуаций выпускаются инсталляции пониженной высоты, например модель Dal-Rapid S 37165 от GROHE (стоимость- $200).

Все без исключения СИ комплектуются насадками для подключения к канализационным трубам диаметром 90 и 110мм и переходной муфтой для стыковки с сантехприбором. Всамой инсталляции используют трубу диаметром 90мм, чтобы создать заданный изгиб при минимальном радиусе. Для подключения раковин, биде и писсуаров к арматуре монтажной рамы требуется сифон, который, как правило, в комплект поставки не входит и продается отдельно.

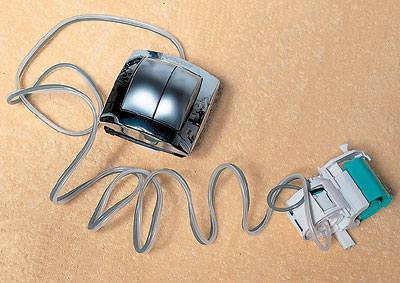

Инсталляции регулируются по глубине- как правило, от 125 до 185мм. Это позволяет встраивать их в ниши или перегородки разной толщины. Для этих случаев фирмы-производители предлагают наборы специальных удлинителей. Отметим, что при использовании кнопок, связанных с механизмом бачка непосредственно, толщина стены, закрывающей инсталляцию, не должна превышать 60-70мм. Однако существуют кнопки с пневматической связью, в этом случае толщина обшивки или стены роли не играет.

Опции

Системы всех встроенных бачков имеют экономичный слив. Скажем, у моделей Tango или Twist (GEBERIT) кнопка состоит из двух частей. Нажав на одну из них, мы получаем экономичный слив, нажав на другую- полный. Унекоторых моделей вообще понятие "экономичный слив" достаточно растяжимо. Слив воды можно остановить в любой момент, нажав на кнопку повторно. Если этого не сделать, произойдет полный слив воды, имеющейся в бачке (от6 до9л).

Стараясь предвидеть потребности покупателей, фирмы-производители принимают самые разные меры. Так, VIEGA, GROHE и GEBERIT выпускают инсталляции с увеличенным сечением профиля, из которого изготавливается рама. Такие инсталляции очень удобно монтировать в перегородки из гипсокартона (у Dal-Rapid L от GROHE сечение профиля- 5050мм, у GEBERIT- 4040мм, у VIEGA- 3050мм). Есть инсталляции, предназначенные для монтажа сантехники для инвалидов (модель для унитаза Friaplan 354020 от FRIATEC, цена- $367).

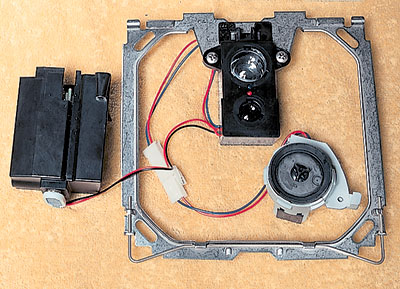

Сейчас многие стали включать в интерьер ванной комнаты писсуар, опровергая сложившееся мнение о нем как атрибуте только общественного туалета. Это вызвано исключительной гигиеничностью писсуара. Поэтому отдельного внимания заслуживают панели управления для этих сантехприборов. Писсуар не требует накопительной емкости (бачка). Это обстоятельство позволяет использовать для управления смывом электронику. Например, наряду с традиционным пневматическим смывом, используются панели управления на инфракрасных лучах (модель337020 от FRIATEC стоимостью $501 и др.) или же с дистанционным ультразвуковым датчиком движения (как у модели UR-80 от GEBERIT, от $460 в антивандальном исполнении). Смыв в этих моделях осуществляется после ухода посетителя из туалета. Самым простым устройством смыва писсуара является шаровой кран, который открывается и закрывается вручную.

Немалое значение для пользователя имеют гарантийные обязательства, предоставляемые производителем СИ. Некоторые фирмы устанавливают срок гарантии до 10лет, максимальный срок исчисляется 15годами.

Монтаж

Монтаж инсталляций достаточно прост и не требует дополнительной квалификации рабочих. Самое главное- беспрекословно следовать инструкции. Особое внимание следует обратить на инсталляции, прикрепляемые к стене с помощью специальных «лапок». «Лапки» необходимо расположить именно так, как указано в инструкции, иначе произойдет неправильное распределение нагрузки при использовании подвесной сантехники. Так что если вы доверили установку инсталляции непрофессионалам, советуем контролировать этот процесс лично.

Не менее важно правильно выставить СИ по высоте, то есть совместить метровую метку на раме с метровой меткой от уровня чистого пола на стене. Иначе подвесная сантехника может оказаться на полу.

После монтажа СИ сливное и выпускное отверстия закрывают специальными заглушками, входящими в комплект поставки. Если имеется встроенный бачок, отверстие для кнопки закрывают специальной накладкой, которая чуть меньше самой кнопки. Эта накладка защищает бачок от попадания внутрь него строительного мусора и позволит точно выполнить плиточные или отделочные работы и создать отверстие необходимых очертаний и размеров.

Как и всякая сантехника, СИ требует установки механического фильтра для очистки воды от мелких частиц грязи и ржавчины. Кроме того, следует аккуратно очистить элементы бачка от маслянистых пленок, которые могут появиться в первые же дни эксплуатации прибора (поскольку элементы инженерных сетей поставляются в смазке). Образование пленок приводит к изменению коэффициента трения на элементах управления сливом, что может вызвать залипание кнопки.

Для качественной отделки стен плиткой очень важно точно задать положение СИ относительно ее швов. Кнопка сливного бачка должна располагаться или по центру плитки, или по центру шва между плитками. Впротивном случае получится неприятная асимметрия. Поэтому СИ размещается строго по расчету с допуском 2мм, а укладку плитки начинают от кнопки.

Надеемся, что системы модульного монтажа помогут вам осуществить свои планы по ремонту, перепланировке и оформлению ванной комнаты.
