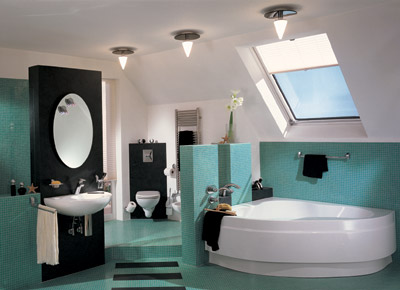

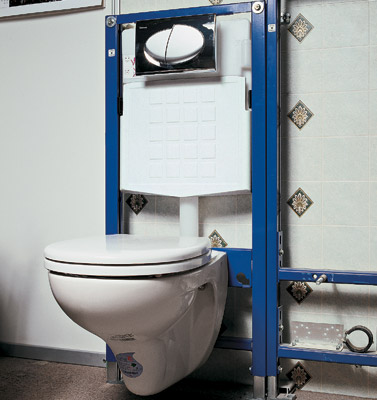

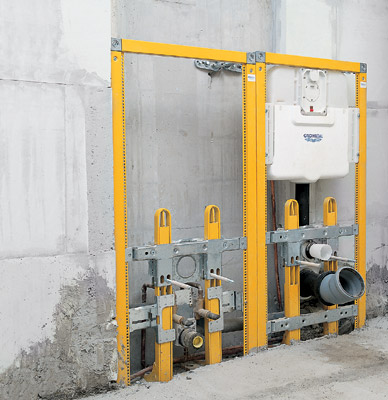

Интегрированные системы инсталляций, основанные на профильных конструкциях, расширяют круг возможных архитектурно-планировочных решений для ванных комнат

GROHE

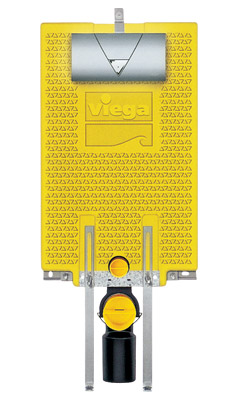

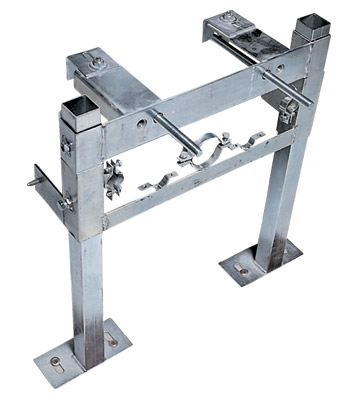

Укороченные рамы для монтажа навесной сантехники в консоли собирают из специальных конструкций VIEGA

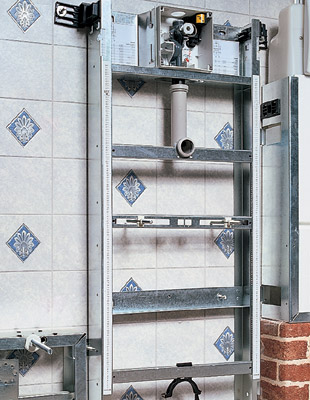

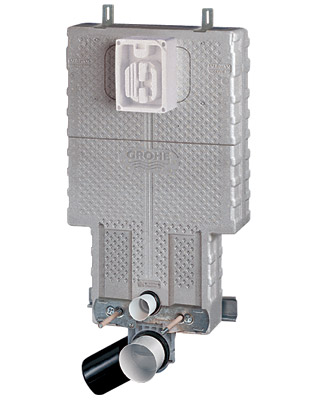

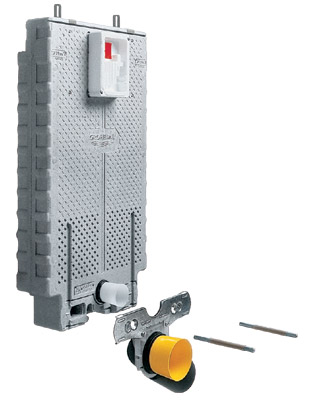

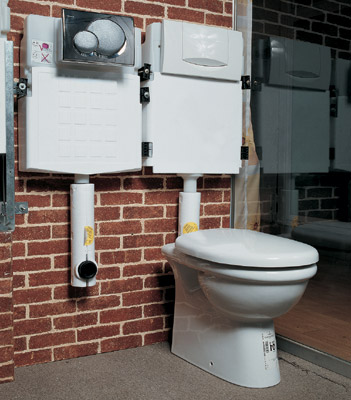

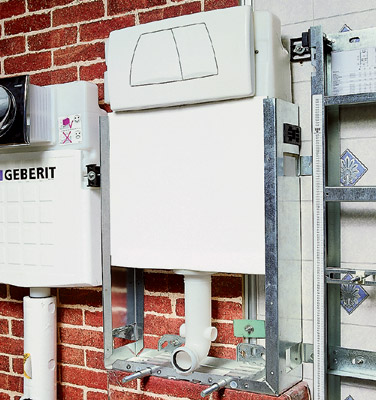

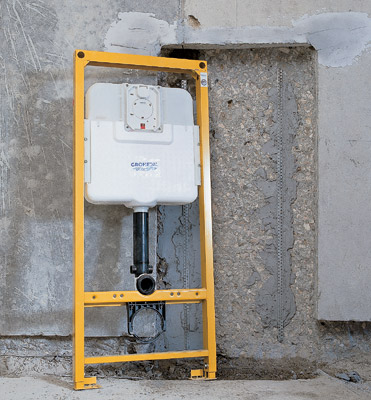

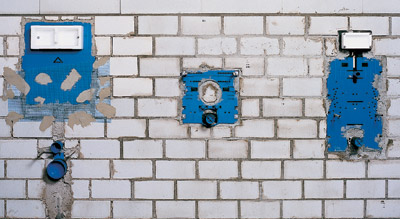

В комплект поставки блочных СИ входит разъемная водорозетка и могут включаться опорные стойки Блочные СИ крепятся к капитальной стене анкерными болтами Для устойчивости и прочности конструкций блочные СИ обкладываются кирпичом Мерная линейка на раме помогает точно выставить СИ относительно отметки чистого пола При строительстве дома следует заранее спланировать ниши, в которые будут вмонтированы блочные СИ Инсталляция рамной конструкции для каркасных стен из гипсокартона (Duofix от GEBERIT) Доступ к элементам бачка осуществляется через отверстие под панелью управления Инсталляция для навесного унитаза (IDO) GEBERIT

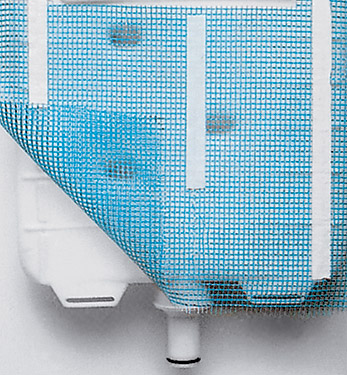

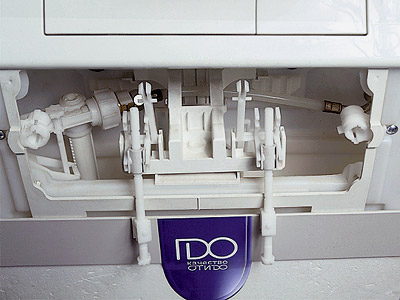

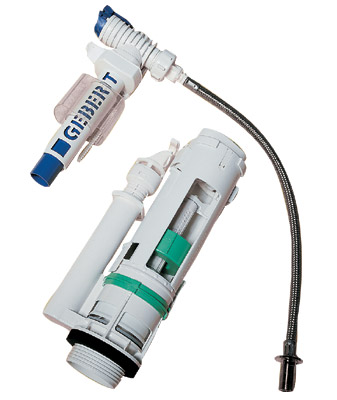

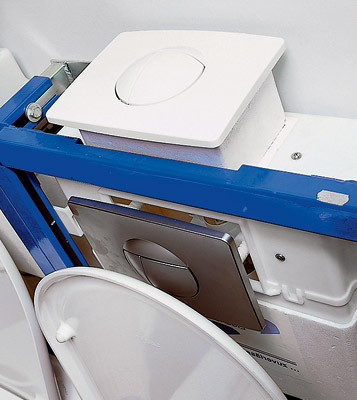

Если на корпусе встраиваемого бачка нет выступов, то при монтаже на него прикрепляют штукатурную сетку GROHEДва наиболее ответственных элемента СИ- клапан наполнения бачка и сливной цилиндр У укороченных инсталляций крышка унитаза в открытом положении перекрывает фронтальную клавишу В модели 995N от SANIT предусмотрено верхнее расположение клавиши Инсталляция упрощенной конструкции для навесного биде IDO, модель 66045-01СИ выставляются на требуемую высоту относительно уровня чистого пола, закрепляются, после чего делается стяжка Электронное управление с ИК-датчиком от GEBERIT заботится об автоматическом смыве в писсуаре Пневматическая система смыва позволяет расположить клавишу в любом удобном месте при любой толщине стены (GEBERIT) Стенку выдолбленной для монтажа СИ ниши надо сделать ровной и строго вертикальной, например оштукатурив ее с использованием маячков Инсталляция для писсуара от GEBERIT GROHE
Для установки рамной СИ в углу ванной комнаты используют угловые кронштейны

Слово «инсталляция» имеет отношение не только к изобразительному искусству или виртуальному миру компьютеров. Так еще называют устройство для скрытого монтажа санитарно-технического оборудования, а именно раковин, унитазов, биде, душевых кабин и прочего.

Происхождение

Этимология термина "система инсталляций" (СИ) неизвестна, скорее всего, он возник в результате плохого перевода зарубежных каталогов. Существуют и другие обозначения того же понятия: системы модульного монтажа, монтажные модули (элементы), рамы для скрытого монтажа навесного оборудования. Все они подразумевают одно: конструкцию, позволяющую установить и скрыто подключить любой сантехнический прибор к системам водоснабжения и канализации, как отдельно, так и в общей интегрированной системе. Иными словами, это рама (или блок), на которой закреплена вся инженерная обвязка унитазов, биде, раковин ит.д., включая сливной бачок. Раму точно выставляют по высоте и жестко прикрепляют к полу, стене или каркасу стены, а затем зашивают плитовыми материалами и производят финишную отделку (облицовка плиткой или покраска). После этого на заранее вкрученные шпильки монтируют навесные приборы. Таким образом, получается устойчивая компактная конструкция, способная выдержать вес техники и человека. Спомощью специальных профилей можно объединить несколько СИ, тогда каждая из них будет называться модулем. Спомощью специальных профилей можно объединить несколько СИ, тогда каждая из них будет называться модулем.

ВРоссию СИ поставляют GEBERIT (Швейцария), FRIATEC, VIEGA, SANIT, GROHE (все- Германия) и IDO (Финляндия). Родоначальником же производства систем считается GEBERIT- фирма, известная у нас своими металлополимерными и полиэтиленовыми трубами и фитингами и выпускающая СИ с 50-х годов.

Потребность в СИ возникла, когда появилась навесная сантехника. Спомощью дюбелей ее крепили к несущей стене из кирпича, бетона или других прочных строительных материалов, а трубы располагали снаружи или в штробах (каналах), пробитых в стене. Поэтому либо трубы оставались на виду, либо сроки монтажа сантехники затягивались. Одно из главных преимуществ применения систем инсталляций- значительное сокращение времени обустройства ванной комнаты. Это достигается в результате широкого использования СИ в конструкции каркасных стен и перегородок.

Сегодня СИ- одно из популярнейших инженерных и дизайнерских решений в проектировании санузлов. Спомощью такой системы удается убить многочисленных «зайцев»:

надежно закрепить навесную сантехнику вне зависимости от материала стен и перекрытий;

расширить диапазон планировочных решений санузлов;

спрятать коммуникации за финишной отделкой;

заглушить шум воды в заполняющемся бачке;

сэкономить место (глубина конструкции- всего 15см);

ускорить процесс монтажа сантехнического оборудования.

Конструкция

Конструкция СИ может быть рамной или блочной. Рамные инсталляции (или модули) представляют собой жесткие металлические универсальные рамы, на которых смонтированы необходимая сантехническая арматура (трубы, фитинги, запорные устройства) и индивидуальный для каждого сантехприбора крепеж. Все эти элементы скоординированы друг с другом так, чтобы обеспечить стандартные расстояния между патрубками, крепежными шпильками и нулевой отметкой. Блочная конструкция более проста и устанавливается только на несущие стены. Она включает сливной бачок (для унитаза) или корпус со встроенными элементами крепления, водопроводную и канализационную арматуру.

По сфере применения все СИ делятся на две конструктивно различные группы. Первая предназначается для унитазов, вторая- для биде, писсуаров, раковин.

Выпускаются инсталляционные рамы нескольких видов:

для монтажа к прочным несущим и капитальным стенам;

для монтажа в облегченные перегородки типа гипсокартонных;

универсальные.

Для крепления унитазов к капитальным стенам могут использоваться инсталляции как блочной конструкции (не имеющие контакта с полом), так и рамной. Первые монтируются к стене анкерными болтами, которые и принимают на себя почти всю нагрузку. Такую конструкцию рекомендуют в основном для стен из полнотелого кирпича или бетона. Ее либо устанавливают в нише, либо обкладывают кирпичом или пенобетоном (для устойчивости сантехники). Блочные варианты предлагают почти все производители СИ, поскольку соответствующий способ монтажа очень популярен в Европе (многие застройщики планируют ниши под СИ заранее). Кроме того, и в блочных, и в рамных СИ применяются одни и те же бачки и комплектующие. Линейки блочных конструкций фирмы зачастую называют звучными именами: у GROHE это Dal-uniset, у GEBERIT- Kombifix, у FRIATEC- Friabloc, у VIEGA- серия Mono. Стоимость блока для навесных унитазов колеблется в зависимости от емкости бачка и системы слива (экономичный, "старт-стоп" ит.д.) в пределах от $120 до $300, а для биде, раковин или писсуаров- от $50 до $200.

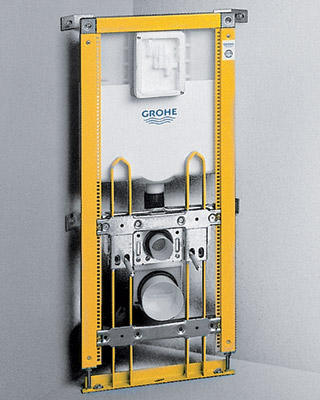

Рамные инсталляции крепятся в двух точках к полу и в двух точках к стене. Угловые кронштейны позволят установить СИ в углу санузла. Система для монтажа в облегченные (ненесущие) стены делается усиленной и имеет несущую раму или специальные опоры для ослабления постоянной нагрузки на стену (такова модель Dal-Rapid S37169 от GROHE). Чтобы СИ, предназначенные для капитальных стен, можно было смонтировать на облегченных перегородках, их дополнительно комплектуют "лапами", как, например, в Friaplan от FRIATEC (за $25) или в Eco от VIEGA (за $6).

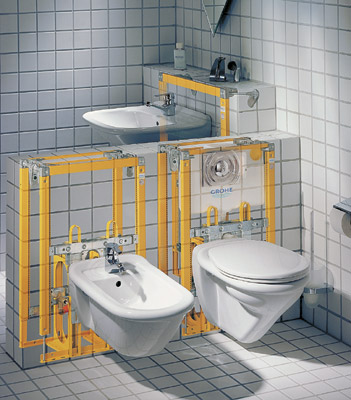

Архитекторам СИ позволяют реализовывать ранее недоступные планировочные решения. Спомощью таких систем можно, к примеру, расположить необходимый набор сантехники на функциональной перегородке, причем с обеих ее сторон и в любой комбинации. Все коммуникации проводятся внутри облегченной стенки и скрыты от глаз. Для монтажа подобных перегородок фирмы-производители выпускают полный спектр комплектующих. Это и усиленные направляющие (профили специальной формы), и соединительные элементы, и комплекты крепежа, и даже гипсоволокнистые (гипсокартонные) листы, в которых в заводских условиях выполнены отверстия под трубы и крепежные шпильки. Однако такие профили и готовая обшивка дороги и редко применяются в частном жилье. Проще сделать каркас самим, да и выпилить отверстия в гипсокартоне ничего не стоит.

Для формирования интерьеров ванных комнат наряду с системами инсталляций могут использоваться так называемые архитектурные модули. Они представляют собой предварительно смонтированные изделия, имеющие в плане форму треугольника, трапеции или прямоугольника, и позволяют быстро и с небольшими затратами создать планировку помещения. Архитектурные модули, как и блочные СИ, предлагаются почти всеми производителями (в качестве примера приведем серию Dal-RapidA фирмы GROHE).

СИ для навесного унитаза включает в свою конструкцию смывной бачок- пластиковую емкость, в которой находится арматура бачка. Именно бачок, его тепло- и звукоизоляция, надежный механизм слива являются основной особенностью системы. Бачок "облачен" в теплоизоляцию, препятствующую образованию конденсата и играющую звукоизолирующую роль. Согласно европейским стандартам, звук при сливе должен быть не более 20дБ. Во избежание перелива воды при неисправности поплавка применяется дренаж через сливной клапан (диаметр- примерно 32мм). Это предотвращает протечку бака и потоп в жилище. Слив производится с помощью смывной клавиши, монтируемой посередине передней или верхней панели бачка. Сняв панель, можно получить доступ к внутренностям устройства и при выходе из строя какого-либо компонента конструкции легко его заменить. Так что ломать стену, за которой скрывается инсталляция, не потребуется.

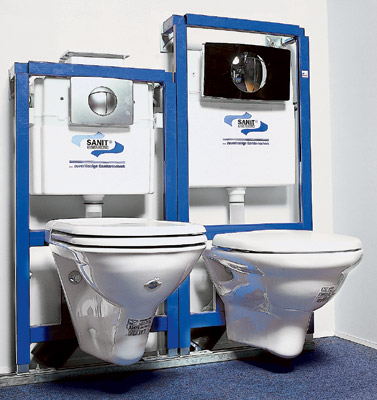

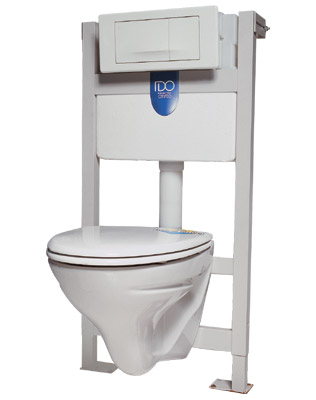

Примечательно, что существуют модули для монтажа навесных унитазов на перегородках, не достающих до потолка (например, высотой 1200мм). Вэтом случае кнопка располагается над бачком, то есть в горизонтальной плоскости (с так называемым механизмом верхнего действия). Приведем в качестве примера модели Friaplan354006 от FRIATEC, 91338 от IDO, 995N от SANIT.

Раковины, писсуары и биде могут иметь самые разнообразные размеры и требуют прямоточного подвода воды и слива в канализацию через сифон. Поэтому производители СИ создали универсальную конструкцию для подключения различных моделей: необходимо лишь переместить перекладины с установочными отверстиями на нужное расстояние друг от друга и переставить шпильки.

Все рамные СИ регулируются по высоте (до 20см) с помощью выдвигающихся ножек. Это очень удобно, поскольку позволяет устанавливать сантехприбор на требуемом расстоянии от чистового пола. Причем модуль монтируется на стадии черновых работ. Верхний край унитаза или биде должен находиться на высоте 40-43см от уровня чистового пола, а раковины- на высоте 80-85см. Навесное оборудование крепится к инсталляции через стену (точнее, через слой гипсокартона и финишной отделки) посредством специальных шпилек, входящих в комплект поставки СИ. Существует два типоразмера расстояний между крепежными отверстиями навесных унитазов и биде: 180 и 230мм. Необходимо заранее знать данный параметр сантехприбора, чтобы поставить шпильки в нужное место. Для писсуаров и раковин таких ограничений нет- модельный ряд очень разнообразен и не устоялся, поэтому СИ дают возможность расположить шпильки на любом расстоянии. Шпильки для крепления навесных приборов следует ввернуть до чистовой отделки, чтобы впоследствии не пришлось сверлить под них отверстия наугад, пытаясь попасть в резьбовое отверстие рамы. Не так давно инсталляции стали оснащать резиновыми шайбами, нанизывающимися на шпильки между стеной и навесной сантехникой, или использовать звукоизолирующую вставку из специального материала. Это помогает избежать распространения звука по жестким строительным конструкциям и делает всю систему совсем бесшумной.

Некоторые СИ, например модель Dal-RapidS от GROHE или серии Duofix от GEBERIT ($310), допускают регулировку положения бачка по высоте относительно унитаза. Это достигается за счет перемещения бачка по специальным перфорированным направляющим. Положение клавиши (в данном случае тоже регулируемое) обычно выбирается так, чтобы крышка сиденья унитаза в открытом положении ее не закрывала. Но иногда установить полноценную по высоте инсталляцию невозможно из-за нехватки места. Для подобных ситуаций выпускаются СИ меньшей высоты, к примеру модель Dal-Rapid S37165 от GROHE (стоимость- $200).

Все без исключения СИ комплектуются насадками для подключения к канализационным трубам диаметром 90 и 110мм и переходной муфтой для стыковки с сантехприбором. Всамой инсталляции используют трубу диаметром 90мм, чтобы было проще получить малый радиус изгиба. Для подсоединения раковин, биде и писсуаров к арматуре монтажной рамы требуется сифон, который, как правило, в комплект поставки не входит и продается отдельно.

Инсталляции регулируются по глубине- обычно от 125 до 185мм. Это позволяет встраивать их в ниши или перегородки разной толщины. Для таких случаев фирмы-производители предлагают наборы специальных удлинителей. Отметим, что при использовании кнопок, связанных с механизмом бачка непосредственно, толщина стены, закрывающей конструкцию, не должна превышать 60-70мм. Однако существуют кнопки с пневматической связью, тогда толщина обшивки или стены роли не играет.

Системы инсталляций для навесных унитазов

Опции

Системы всех встроенных бачков имеют экономичный слив. Скажем, у Tango или Twist от фирмы GEBERIT кнопка состоит из двух частей. Нажав на одну из них, мы получаем экономичный слив, нажав на другую- полный. Унекоторых моделей вообще понятие "экономичный слив" достаточно растяжимо. Слив можно остановить в любой момент, нажав на кнопку повторно. Если этого не сделать, сольется вся вода, имеющаяся в бачке (от 6 до 9л).

Стараясь предвидеть потребности покупателей, фирмы-производители принимают самые разные меры. Так, VIEGA, GROHE и GEBERIT выпускают СИ с увеличенным сечением профиля, из которого изготавливается рама. Такие системы очень удобно монтировать в перегородки из гипсокартона (у Dal-RapidL от GROHE сечение профиля- 5050мм, у GEBERIT- 4040мм, у VIEGA- 3050мм). Есть инсталляции, предназначенные для монтажа сантехники для инвалидов (модель для унитаза Friaplan354020 от FRIATEC, цена- $367).

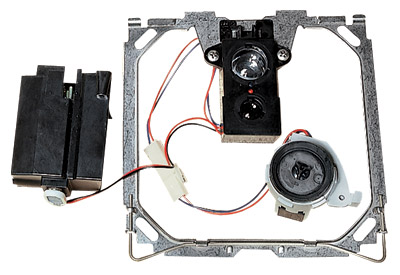

Сейчас многие стали включать в интерьер ванной комнаты писсуар, опровергая сложившееся мнение о нем как об атрибуте только общественного туалета. Это вызвано исключительной гигиеничностью писсуара. Отдельного внимания заслуживают панели управления для данных сантехприборов. Писсуар не требует накопительной емкости (бачка), что позволяет использовать для управления смывом электронику. Например, наряду с традиционным пневматическим смывом, применяются панели управления на инфракрасных лучах (модель 337020 от FRIATEC стоимостью $501 идр.) или же с дистанционным ультразвуковым датчиком движения (как у UR-80 фирмы GEBERIT, от $460 в антивандальном исполнении). Смыв в этих приборах осуществляется после ухода посетителя из туалета. Самым простым устройством смыва в писсуаре является шаровой кран, который открывается и закрывается вручную.

Немалое значение для пользователя имеют гарантийные обязательства производителя СИ. Некоторые фирмы устанавливают срок гарантии до 10 лет, максимальный- 15 лет.

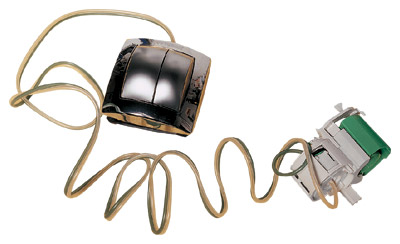

Некоторые модели панелей управления

Монтаж

Монтаж СИ достаточно прост и не требует от рабочих специальных навыков. Самое главное- точно следовать инструкции. Особое внимание следует обратить на инсталляции, прикрепляемые к стене с помощью специальных «лапок». «Лапки» необходимо расположить именно так, как указано в руководстве, иначе произойдет неправильное распределение нагрузки при использовании навесной сантехники. Так что если вы доверили установку системы непрофессионалам, советуем контролировать этот процесс лично.

Не менее важно правильно выставить СИ по высоте, то есть совместить метровую метку на раме с метровой отметкой от уровня чистого пола на стене. Иначе навесная сантехника может упереться в пол.

После монтажа СИ сливное и выпускное отверстия закрывают специальными заглушками, входящими в комплект поставки. Если имеется встроенный бачок, отверстие для кнопки закрывают накладкой, которая чуть меньше самой кнопки. Эта накладка защищает бачок от попадания внутрь него строительного мусора, позволяет точно выполнить плиточные или отделочные работы и создать отверстие необходимых очертаний и размеров.

ВСИ легко интегрируется механический фильтр для очистки воды от мелких частиц грязи и ржавчины. При монтаже следует аккуратно освободить детали бачка от маслянистых пленок, которые могут появиться в первые же дни эксплуатации прибора (поскольку компоненты инженерных сетей поставляются в смазке). Образование пленок приводит к изменению коэффициента трения на элементах управления сливом, что способно вызвать залипание кнопки.

Для качественной отделки стен плиткой очень важно точно задать положение СИ относительно швов облицовки. Кнопка сливного бачка должна располагаться или по центру плитки, или по центру межплиточного шва. Впротивном случае получится неприятная асимметрия. Поэтому СИ устанавливается строго по расчету с допуском 2мм, а укладку плитки начинают от кнопки.

Надеемся, что системы модульного монтажа помогут вам осуществить свои планы по ремонту, перепланировке и оформлению ванной комнаты.

Системы инсталляций для сантехприборов

Редакция благодарит представительства компаний GROHE, FRIATEC и IDO за помощь в подготовке материала.
