Трубный зов

(обзор видов труб для водоснабжения и отопления)

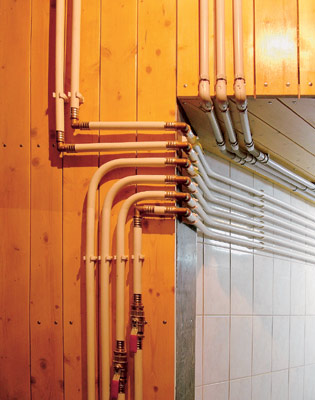

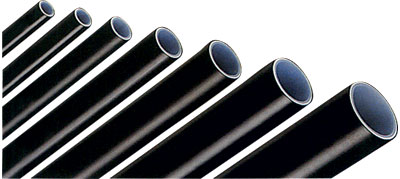

Трубный зовИзба красна не только углами, но и трубамиТрубный зов GEBERIT

Трубный зов
Трубный зов

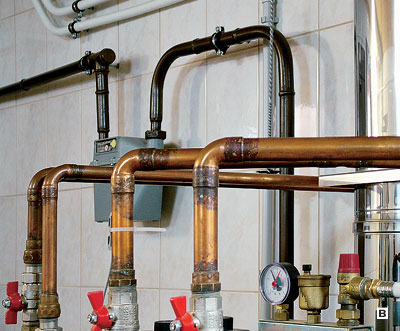

Трубный зовМедные трубы используются, прежде всего, в обвязке отопительного котла- там, где теплоноситель имеет максимальную температуру (а, б). Для подачи холодной воды, предназначенной для подпитки системы отопления, можно использовать трубы ПНД. На снимках (а,в) они черного цвета
Трубный зов
Трубный зов
Трубный зов

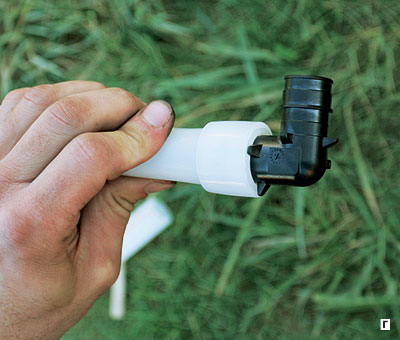

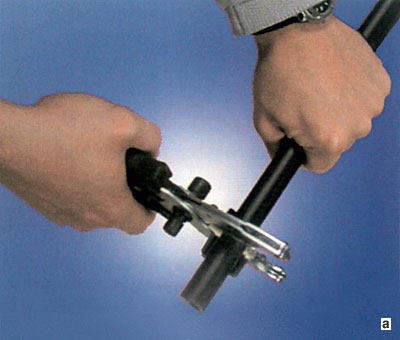

Трубный зовСоединение трубы РЕ-Х с фитингом:
а- отрезать трубу "ножницами";
б- надеть обжимное кольцо;
в- расширить трубу специальными "клещами";

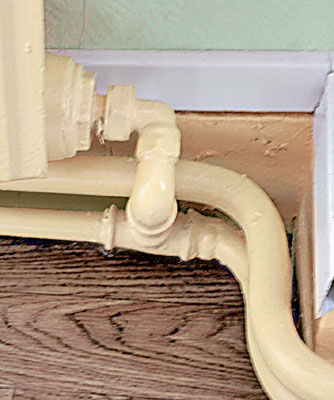

г- вставить фитинг. Труба сама плотно обхватит егоТрубный зовНабор для соединения PE-X-трубТрубный зовСтальной трубопровод верой и правдой прослужит примерно 25лет. После этого срока его лучше заменитьТрубный зовПолипропиленовые трубы Wirsbo от UPONOR:

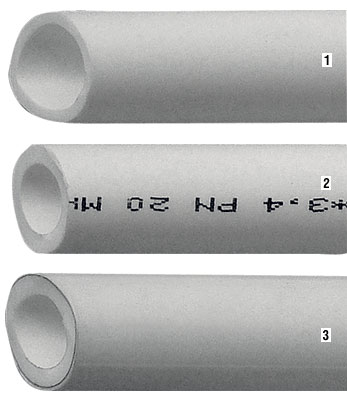

1- PN 25 со слоем алюминиевой фольги, препятствующей диффузии кислорода;
2- PN 20 c толщиной стенки 3,4мм;

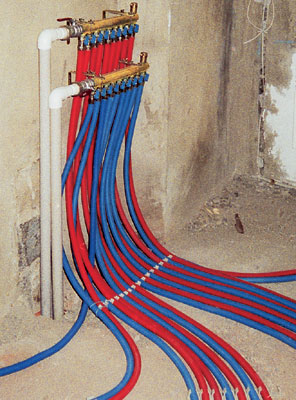

3- PN 10 с толщиной стенки 2,2ммТрубный зовКоллекторная развязка для системы теплого пола, выполненная с применением РЕ-Х-труб RauthermS размером 202ммот REHAUТрубный зовСоединительные элементы для труб из полипропилена:

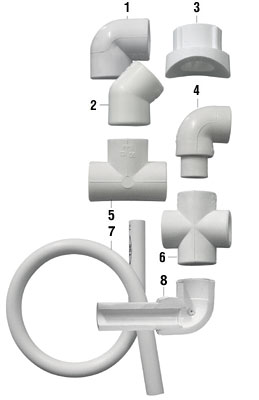

1- угол 90;
2- угол 45;
3- приварное седло;
4- угол для внутреннего и наружного соединения;
5- тройник;
6- крестовина;
7- компенсатор температурного удлинения "Омега";
8- разрез соединения, полученного методом термической сварки. Две детали стали единым целымТрубный зовЭлементы для монтажа труб из полипропилена:

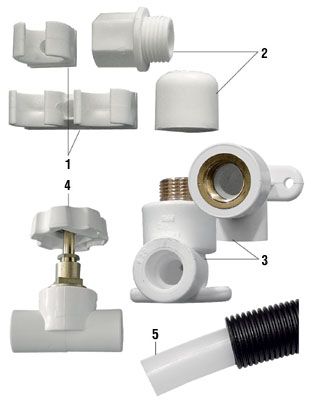

1- настенные крепления;
2- заглушки;
3- уголки с креплением к стене;
4- вентиль;
5- гофрорукав
Трубный зов
Трубный зов
Трубный зов
Трубный зовТермическая сварка полипро-пиленовых труб
от AQUATHERM:
а- трубу и фитинг нагревают "паяльником", снабженным набором адаптеров под каждый размер труб;
б- соединяют детали;
в- фиксируют соединение;

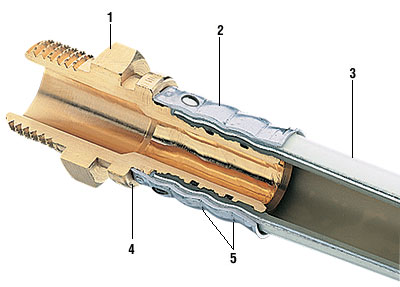

г- готовая системаТрубный зовПрессовое соединение металло-пластиковых труб от OVENTROP:
1- бронзовый пресс-фитинг;
2- стальная гильза;
3- труба;
4- гальванический разделитель;
5- уплотнительные кольца
Трубный зов
Трубный зов
Трубный зов

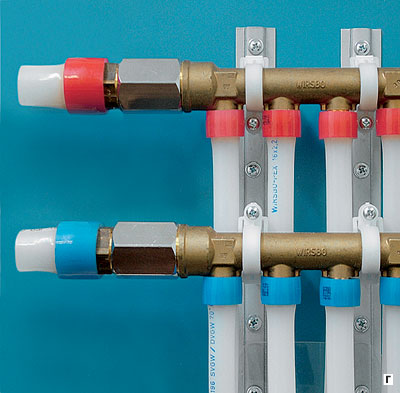

Трубный зовВарианты монтажа труб:
а- нижняя радиаторная подводка теплоизоли-рованными трубами Unipie;
б- крепления для труб в теплых полах;
в- узел смесителя;

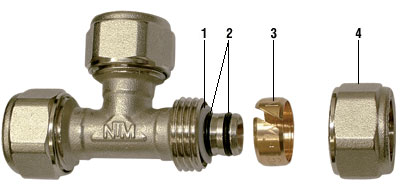

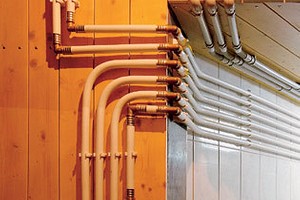

г- коллекторная разводка с применением труб РЕ-ХТрубный зов GEBERITТрубный зовДля резки металлополи-мерных труб используют "ножницы"(а). Согнуть тонкую трубу можно и на коленке(б), но лучше использовать специальный инструмент- гидравлический трубогибТрубный зовРезьбовой фитинг от итальянской NTM:
1- гальванический разделитель;
2- резиновое уплотнение;
3- обжимное кольцо;
4- фиксирующая гайка
Трубный зов

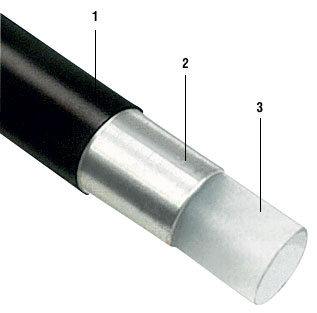

Трубный зовПрессовые соединения металло-пластиковых труб от OVENTROP можно выполнять при помощи как ручного, так и электрического инструмента. Второй вариант предпочтительнееТрубный зовТруба Mepla от GEBERIT:
1- стойкий к ультрафиолету полиэтилен;
2- алюминиевая труба, кромки которой сварены лазером встык;
3- сшитый полиэтиленТрубный зов OVENTROP
Трубный зов

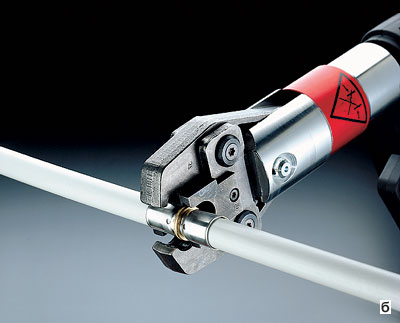

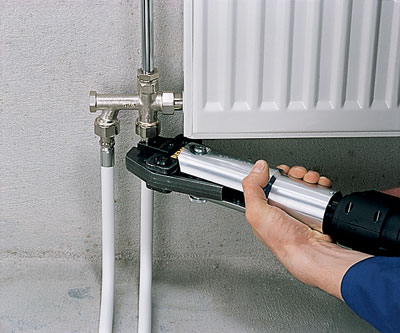

Трубный зовИнструменты для опрессовки соединенийот OVENTROP:
а- пресс-машина, работающая и от аккумулятора, и от электросети;
б- обжимные клещи для труб от 16 до 32мм
Трубный зов
Трубный зов
Трубный зов

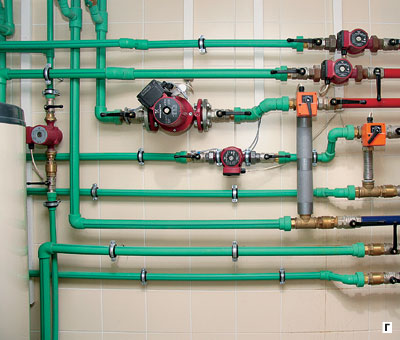

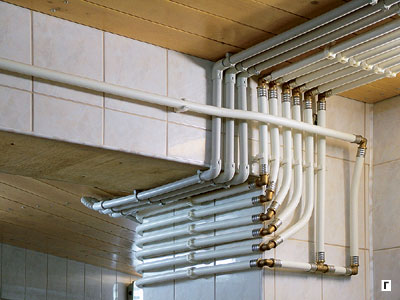

Трубный зовТрубы всякие важны:
а- ввод холодной воды (ПНД);
б- РЕ-Х-трубы в системе отопления;
в- переход от медных труб к металлополимеру;
г- металло-полимерные трубы (отопление и ГВС) плюс РР-трубы (ХВС)

Обеспечить в жилище комфортные условия можно, только проложив трубопроводы для холодной и горячей воды и, конечно, для отопления. Рынок предлагает огромное количество вариантов труб, каждому из которых присущи как преимущества, так и недостатки. Поторопишься при выборе- создашь серьезные проблемы не только себе, но и соседям. Как этого избежать?

Трубы и... головная боль

При слове "трубы" голова у тех, кто когда-либо занимался строительством или ремонтом, как болела тридцать лет назад, так болит и сейчас. Только масштабы забот увеличились. Ведь трубы используются для холодного и горячего водоснабжения, канализации, орошения и, разумеется, отопления. Причем теперь в этой системе устанавливают не один-два прибора, как раньше, а дюжину и более. Причина головной боли три десятка лет назад была несколько иной. Вопрос выбора тогда перед потребителем не стоял по двум причинам. Первая- выпускались только стильные трубы. Вторая причина- свободно купить их было нельзя. Трубы, как тогда говорили, доставали. Как олени ягель. Копытами. Из-под снега. Поэтому голова в те памятные годы у потребителя больше болела именно от вопросов "как?" и "где?", но никак не от вопроса "что?".

Но времена изменились. Доставать ничего не надо- стоит лишь отправиться на ближайший рынок или в крупный магазин, торгующий трубами, и приобрести... все, что душе угодно. Но, как ни странно, голова у потребителя и сейчас при слове "трубы" болит. (Те, кто сталкивался с проблемой выбора, подтвердят правдивость этих слов, те же, кто не сталкивался... Да они просто счастливцы!) Но болит эта многострадальная голова теперь уже от вопроса "что?". Что именно выбрать из того обилия труб, которое предлагает современный рынок? И дело совсем не в стоимости. Выбрать надо так, чтобы об этом потом не жалел ни ты сам, ни соседи, проживающие на нижерасположенных этажах.

Учитывать приходится буквально все: коррозионную стойкость и вероятность возникновения протечек (в том числе по соединениям), возможность разрывов из-за повышения давления и поведение труб при аварийном размораживании системы ит.д. ит.п. Икак все это не учитывать, если от комплекса свойств труб напрямую зависит срок службы смонтированной системы?

Чтобы яснее стала причина упомянутой "мигрени", бегло, не вдаваясь в технические подробности, перечислим виды труб, с которыми встретится потребитель. Условно их можно разделить на три большие группы: металлические, полимерные и металлополимерные.

Металлические трубы

Их общими достоинствами являются высокая прочность (металл есть металл) и, выражаясь языком специалистов, "эталонная кислородонепроницаемость" (о том, что это такое, мы расскажем чуть позже, когда перейдем к полимерным трубам).

Стальные трубы. Это, можно сказать, изделия, знакомые всем с детства, поскольку именно они на протяжении долгих лет являлись основным универсальным материалом для систем различного назначения. Основные плюсы- высокая прочность, доступность (на рынке их предлагают более десятка отечественных фирм) и относительная дешевизна (цена- от 40руб. за 1пог.м электросварной трубы и от 54руб. за 1пог.м цельнотянутой трубы 202мм). Основные минусы- высокая трудоемкость сборки и отсутствие защиты от внутренней и внешней коррозии. Следствие- грязная (ржавая) вода, протечки, зарастание внутреннего диаметра и прочие "прелести". Стальные трубы, согласно СНиПам, надо менять один раз в 25лет. По статистике эксплуатационных организаций, они начинают корродировать и протекать уже лет через пять-шесть.

Ивот тут-то и стоит вспомнить о дешевизне. Вдействительности она кажущаяся. Только на первый взгляд цены на стальные трубы могут показаться низкими. Они вырастают в несколько раз в процессе доставки, монтажа и последующего обслуживания. Лишь первые пять лет система отопления из стальных труб практически никаких материальных затрат не требует. По истечении этого срока затраты на текущий ремонт увеличиваются в геометрической прогрессии, а к концу срока амортизации (через 25лет), по данным эксплуатационных организаций, составляют уже 20% в год. Аэто значит, что за весь срок эксплуатации на текущий ремонт расходуется 150-300% от стоимости системы.

Для сборки стальных трубопроводов пользуются сваркой (газосварка или электросварка), а также стандартными резьбовыми соединителями с уплотнением (пакля, герметик ит.п.).

Стальные оцинкованные трубы обходятся несколько дороже "черных"- от 80руб. за 1пог.м трубы 202мм. Именно их советовали применять более поздние отечественные СНиПы при монтаже систем холодного и горячего водоснабжения взамен ничем не защищенных "черных" труб. Служат они дольше, чем обычные, но, увы, ненамного. Причина проста: при использовании обычных электродов в зоне сварки (а без нее при монтаже никак не обойтись) слой цинка просто исчезает- остается незащищенная стальная труба. Есть, правда, специальные электроды, но в продаже их найти практически невозможно. Возникает и еще одна скрытая от глаз проблема: при сварке выделяются ядовитые вещества, и знающие об этом сварщики отказываются работать с "оцинковкой". Кроме того, возможно образование гальванической пары при наличии в системе цветных металлов.

Социнкованными трубами связаны два довольно распространенных заблуждения, касающиеся их применения в системах отопления. Заблуждение первое касается возможности использовать оцинкованные трубы в указанной системе. Делать этого ни в коем случае нельзя. Причина известна и указана в учебнике химии для седьмого класса: под действием температур, характерных для систем отопления, происходит реакция Zn+H2O=ZnO+H2. Проще говоря, уничтожается слой цинка, а в трубах скапливается водород, мешающий системе нормально функционировать. Тем не менее в 90-хгг. об этом почему-то вдруг забыли и в массовом порядке начали использовать защищенные цинком трубы в системах отопления (идея применить трубы, более стойкие к коррозии, в общем-то, понятна). Эти системы до сих пор "газуют", и радикально помочь им может... ну разве что автоген. Временное средство- установка ручного газовыпускного клапана на каждом радиаторе.

Согласно второму заблуждению, оцинкованные трубы лучше, чем "черные", ведут себя в системах отопления, заполненных бытовым антифризом. Происходящую в оцинкованных трубах реакцию с этиленгликолем (именно он является основой большинства незамерзающих теплоносителей) мы даже описывать не возьмемся, просто скажем, что ее последствия еще более разрушительны, чем при взаимодействии цинка с водой. Производители антифризов это открыто признают и даже указывают запрещение на этикетке.

Трубы из нержавеющей стали. Что и говорить, идею применить для прокладки домашних трубопроводов почти вечную нержавейку можно только одобрить. Икрасиво (просто high tech), и надежно. Но цена, что называется, кусается: импортная шлифованная (зеркальная) труба из стали AISI304 (аналог нашей стали 08Х18Н10) размером 182мм обойдется в 160руб. за 1 пог. м, отечественная полированная труба из стали 12Х18Н10Т размером 19,12мм будет стоить 200руб. 1пог.м. (Путем несложных подсчетов можно прийти к выводу, что отечественная труба обойдется дороже импортной.) Если к этому добавить довольно высокие цены на монтаж, становится понятным, почему нержавеющие трубы широким спросом не пользуются.

Медные трубы. Они самые красивые. Ипри этом еще надежные и долговечные (стоят около 180руб. за 1пог.м трубы 221,5мм). Для отечественного потребителя применение медных труб в системах водоснабжения и отопления- явление относительно новое. Принесено оно к нам из развитых стран Запада- там медные трубы применяются уже десятки и даже сотни лет.

Разнообразным требованиям, предъявляемым к современным санитарно-техническим системам, медь отвечает почти идеально. Здесь и способность выдерживать любые температуры в системах отопления и ГВС, и стойкость к коррозионному воздействию водопроводной воды (вчастности, к хлору и озону) и ультрафиолету. Особо стоит отметить высокую пластичность материала, под которой подразумевается не только податливость к изменению формы, но и способность не становиться хрупким при отрицательных температурах. Это, как утверждают специалисты, позволяет трубам выдерживать однократное замораживание, а при многократном обеспечивает минимальный объем повреждений. Все вместе взятое обеспечивает медным трубам длительный (50-100 лет) срок безаварийной эксплуатации.

Но есть у меди свои недостатки. Не следует применять ее в системах с излишне кислой водой (рекомендуемый диапазон pH от 6,5 до 9,5), атакже с большим количеством твердых механических примесей (плохо очищенная вода из собственного колодца) и высокими скоростями потока воды (например, в зоне установки терморегулятора), которые вызывают быстрый износ поверхности. Монтаж трубопроводов требует высокой квалификации работающих и аккуратности- не зачищенный вовремя внутренний заусенец может вызвать разрушение трубы только потому, что станет причиной завихрения потока теплоносителя (в зоне завихрения возрастает скорость потока, а медь, как уже было сказано, этого не любит).

Классическим и самым надежным считается соединение медных труб с помощью высокотемпературной капиллярной пайки. Однако в последнее время все шире стали применяться соединения с помощью резьбовых и пресс-фитингов.

О чем говорят нормативы

Казалось бы, разобраться, какую трубу и как использовать, достаточно просто- надо лишь внимательно прочитать действующие СНиПы и ГОСТы. Но не тут-то было! Вопросы применения в этой документации, к сожалению, должным образом не освещены.

Если обратиться к СНиПу II-30-76 "Внутренний водопровод и канализация зданий", то в пункте 4.1 и в приложении №3 указано: для водопровода- полиэтилен (ПВП), для канализации и водостоков- полиэтилен (ПНП), винилпласт и поливинилхлорид (ПВХ). Ивсе! Других видов труб просто не было. Впункте 10.1 более позднего СНиПа 2.04.01-85 почти дословно повторяется пункт 4.1, с той лишь разницей, что из него просто исчезли любые упоминания о марках труб, а значит, и конкретные рекомендации.

Вначале 90-х гг. XXв. наш рынок буквально наводнили трубы зарубежного производства из различных полимерных материалов. "Законодательные органы" на это явление откликнулись внесением изменения №2 (1996г.) в СНиПе 02.04.01-85*. Теперь пункт 10.1 изложен в следующей редакции: "Для внутренних трубопроводов холодной и горячей воды следует применять пластмассовые трубы и фасонные изделия из полиэтилена, полипропилена, поливинилхлорида, полибутена, металлополимерные, из стеклопластика и других пластмассовых материалов- для всех сетей водоснабжения". Иными словами, составители просто перечислили существующие виды труб из полимерных материалов, предоставив потребителю право самому домысливать, какую трубу и где применять. Вобщем... делайте, что хотите. Меж тем рынок труб продолжал расти, и вопрос о необходимости создания нормирующего документа вставал все острее- его ждали как потребители, так и сами производители. Ион, наконец, вышел. Это ГОСТ Р 52134-2003 "Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия". Внего включены трубы из следующих термопластов: полиэтилена, поливинилхлорида, полипропилена и его сополимеров, сшитого полиэтилена, хлорированного поливинилхлорида, полибутена".

Новый ГОСТ устанавливает пять классов эксплуатации: горячее водоснабжение при температуре 60С, горячее водоснабжение при температуре 70С, высокотемпературные радиаторы, низкотемпературные радиаторы, низкотемпературное отопление "теплый пол". При этом каждый класс эксплуатации определяется комплексом температур (рабочая, максимальная и аварийная) и временем их воздействия в течение общего срока службы- он должен составлять не менее 50лет (при давлении 0,4; 0,6 или 1МПа). Исходя из этих условий специалисты и рассчитывают необходимые параметры труб.

Думаем, что долго комментировать изложенное нет необходимости- ГОСТ в основном предназначен для производителя и частично для проектировщика (хотя нельзя гарантировать, что даже опытный проектировщик при такой довольно непростой методике расчета не ошибется в выборе как параметров, так и материала труб). Очастном потребителе- о нас с вами,- как и 30лет назад, никто не думает.

Полимерные трубы

На современном рынке спрос на эти трубы постоянно растет. Эта стойкая тенденция связана со следующими бесспорными преимуществами полимерных материалов:

Коррозионная стойкость (полимеры не способны вступать в электрохимические реакции) и устойчивость к воздействию большинства химических соединений.

Отсутствие отложений на стенках.

Небольшие потери напора на трение из-за малой шероховатости внутренней поверхности.

Низкая теплопроводность.

Малая масса.

Не боятся действия блуждающих токов (в металлических трубах эти токи, как правило, вызывают электрохимическую коррозию).

Однако не стоит думать, что у полимерных труб есть только одни достоинства. Недостатки тоже имеются:

Трубы (выражаясь языком специалистов) кислородопроницаемы. Иными словами, кислород, содержащийся в воздухе, пусть и в малых количествах, диффундирует сквозь стенку трубы и попадает в протекающую по ней жидкость. Если речь идет о горячей или холодной воде, поступающей к крану, то на попавший в нее кислород можно не обращать внимания. Но если это поток теплоносителя (вода, антифриз), то проникший в него кислород непременно выведет из строя либо отопительные приборы, либо котел.

Нетерпимы к прямому воздействию солнечных лучей.

В зависимости от нагрузки и времени, теряют свою прочность.

Неприменимы в системах противопожарного водопровода.

Для каждого типа полимера требуется свое особое монтажно-сварочное оборудование.

Трубы нужно защищать от случайных повреждений (в том числе от... нашествия грызунов).

Современный рынок предлагает полимерные трубы из следующих материалов: полиэтилена, сшитого полиэтилена, полипропилена, полибутена, поливинилхлорида и стеклопластика.

Полиэтилен (РЕ или ПЭ). Трубы из него предназначены для наружных и внутренних напорных трубопроводов (водопровод, канализация, водостоки). Промышленность выпускает два вида полиэтилена: высокого давления ПВД (или ПНП- полиэтилен низкой плотности) и низкого давления ПНД (или ПВП- полиэтилен высокой плотности). Имейте в виду, что эти названия (ну и, конечно, маркировка) часто дезориентируют потребителя. Ведь из них совсем не следует, что полиэтиленовые трубы высокого давления (ПВД) надо применять для напорного водопровода, а полиэтилена низкого давления (ПНД)- для канализации и водостоков. Использовать эти трубы надо с точностью до наоборот, поскольку название отражает технологию производства сырья для них, но никак не назначение. При этом трубы из ПВД обладают меньшей механической прочностью, чем из ПНД, поэтому стенки у них толще и масса, соответственно, больше. Кстати, большая толщина стенки дает трубам ПВД определенное преимущество: они лучше поглощают шум транспортируемой среды.

Полиэтиленовые трубы поставляют на рынок в большинстве случаев отечественные фирмы, довольно хорошо освоившие их производство. Импортные изделия встречаются редко. Стоимость труб небольшая- для примера, 1 пог. м трубы 202,3мм обходится в 12руб. Впродаже имеются также трубы полиэтиленовые безнапорные, предназначенные для внутренней канализации.

Деформированную трубу РЕ-Х можно выправить, используя так называемый строительный фен:

Трубный зов
а- исходное состояние трубы;




Трубный зов
б- примерно через 30с нагрева труба начинает распрямляться;



Трубный зов
в- после нагрева в течение 1мин труба становится полупрозрачной, следы деформации почти исчезли;



Трубный зов
г- через 1,5 мин труба стала полностью прозрачной, следы деформации исчезли;



Трубный зов
д- остывшая труба вновь стала непрозрачной

Сшитый полиэтилен. Чтобы полиэтилен стал более прочным и стойким к температурным воздействиям, его различными способами обрабатывают. Врезультате между молекулами образуются дополнительные поперечные связи- так называемые сшивки (мостики). Сам процесс обработки называют сшивкой, а получающийся в результате материал- сшитым полиэтиленом и маркируют аббревиатурой РЕ-Х (ПЭ-С). Взависимости от применяемого способа сшивки, различают четыре вида PЕ-Х, отличающиеся друг от друга долей сшитых молекул и, как следствие, прочностью: PЕ-Ха, PЕ-Хb, PЕ-Хc и PЕ-Хd. Процент сшивки наиболее высок у РЕ-Ха.

Трубы из сшитого полиэтилена из-за высокой кислородопроницаемости применяются в основном для холодного и горячего водоснабжения. Для систем отопления и теплых полов разработаны трубы с наружным или внутренним диффузионным барьером, который препятствует проникновению кислорода. Такой барьер можно получить с помощью этиленвинилового спирта (внутренний барьер) или слоя алюминиевой фольги толщиной 0,1-0,15мм (барьер внешний). Алюминиевая фольга, кроме того, позволяет существенно уменьшить величину термического расширения (такие трубы называют стабилизированными).

Трубопроводы РЕ-Х сооружаются с применением механических соединителей в виде зажимных муфт разной конструкции, а также резьбовых и пресс-фитингов. Следует отметить, что монтаж резьбовых фитингов требует большего времени, а также контроля и обслуживания в процессе эксплуатации (затяжка обжимных гаек со временем ослабевает, и может наступить разгерметизация соединения).

Небольшой диапазон диаметров предлагаемых труб (12-32мм) имеет экономическое и функциональное объяснение: при большом диаметре получится большая толщина стенки и трубы станут не так эластичны. Да и соединители для них обойдутся существенно дороже.

Полипропилен (РР или ПП). Существует несколько его видов:

РР-Н (ПП-Г или ПП- тип 1)- их делают из гомополимера, макромолекулы которого состоят из одинаковых мономерных звеньев. Применяются эти трубы в основном для систем холодного водоснабжения;

РР-В (ПП-Б или ПП- тип 2) изготавливаются из блоксополимера- они более прочны и лучше выдерживают низкие температуры (до -40С). Используются в трубопроводах холодного водоснабжения, а также напольных отопительных системах;

PP-R (ПП-Р или ПП- тип 3) производятся из рандомсополимера. Это вариант полипропилена, преимущества которого- способность равномерно перераспределять нагрузки по толщине стенки и высокая ударная прочность. Применяются в системах холодного и горячего водоснабжения, напольного и водяного отопления.

Трубы из полипропилена PP- R выпускаются трех основных типов, отличающихся рабочим давлением:

PN 10- для систем холодного водоснабжения с давлением 1МПа;

PN 20- для трубопроводов горячего и холодного водоснабжения с давлением при t=20С 2,0МПа, при t=75С- 0,6МПа;

тип PN 25 требует более подробного объяснения. Начнем с того, что РР-трубы, как и трубы PE- X, представлены на рынке в виде однослойных и многослойных конструкций (с прослойкой из алюминиевой фольги или волокнистого пластика). Многослойные трубы называются стабилизированными (в маркировке присутствует слово "стабил" или производные от него). Они меньше пропускают кислород и отличаются большей стабильностью формы (меньшее линейное расширение). Врезультате трубы PN25 (армированные) можно применять для трубопроводов холодного и горячего водоснабжения и отопления с давлением при t=20С 2,5МПа, при t=90С- 1,0МПа.

Трубы РР выпускаются диаметром от 16 до 160мм (для примера, стоимость трубы 202,3мм- от 17руб. за 1пог.м). Соединяются они методом термической сварки, которая основана на совмещении оплавленных поверхностей свариваемых деталей.

Полибутен (РВ или ПБ)- материал, во многом похожий на полипропилен и полиэтилен, но выдерживающий как более высокие, так и более низкие температуры и обладающий повышенной гибкостью. Его можно сваривать термическим способом или соединять с помощью резьбовых или пресс-фитингов.

Поливинилхлорид- термопластичный материал, получаемый полимеризацией хлористого винила. Различают два его вида: PVC-U (НПВХ)- непластифицированный поливинилхлорид и PVC-C (ХПВХ)- хлорированный поливинилхлорид, обладающий по сравнению с PVC-U более высокой пластичностью (предлагаются диаметром 16-110мм). Они отличаются от других пластиков большей жесткостью, но зато дешевле. Также к их плюсам можно отнести почти вдвое меньшее, чем у РР, тепловое удлинение и естественную кислородонепроницаемость. Существенным недостатком таких труб специалисты считают то, что при монтаже приходится использовать клеевые соединения (метод полидиффузного склеивания), что удлиняет, удорожает и усложняет процесс. Есть и другие недостатки, например горючесть и "вредные выделения", которые мы подробно обсудим в свое время.

Стеклопластик. Основу стенки таких труб образует стеклоткань, наполнитель- эпоксидная или полиэфирная смола. Применение этих материалов позволяет получить прочностные характеристики, близкие к стальным трубам, но примерно вчетверо легче. ВРоссии подобные трубы производятся уже более 20лет, но широкого распространения так и не получили. Причина кроется как в недостаточном ассортименте соединительных деталей и фитингов, так и в отсутствии быстрого и надежного способа соединения труб и фасонных частей.

Область применения Класс эксплуатации Используемый тип труб Траб, С Время при Траб, годы Тmаx, С Время при Тmаx, годы Тавар, С при Тавар, ч Время
Горячее водоснабжение (60С) 1 РР-Н, РР-В, PP-R, РЕ-Х, РВ, PVC-C 60 49 80 1 95 100
Горячее водоснабжение (70С) 2 РР-Н, РР-В, PP-R, РЕ-Х, РВ, PVC-C 70 49 80 1 95 100
Низкотемпературное напольное отопление 3 PVC-C, РР-Н, РР-В, PP-R, РЕ-Х, РВ 30/40 20/25 50 4,5 65 100
Высокотемпературное напольное отопление, низкотемпературное отопление отопительными приборами 4 РР-Н, РР-В, PP-R, РЕ-Х, РВ 20/40/60 2,5/20/25 70 2,5 100 100
Высокотемпературное отопление отопительными приборами 5 РР-Н, РР-В, PP-R, РЕ-Х, РВ 20/60/80 14/25/10 90 1 100 100
Холодное водоснабжение ХВ РЕ и PVC-U 20 50 - - - -
Принятые обозначения:
Траб- рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;
Тmаx- максимальная рабочая температура, действие которой ограничено по времени;
Тавар- аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования

Страшно, аж жуть! (Это было бы смешно, если бы не имело тяжких последствий)

Приведем несколько страшилок, услышанных автором во время подготовки статьи.

История 1. Одна из строительных компаний использовала в многоэтажном жилом доме для системы горячего водоснабжения вместо труб ПН-20 трубы ПН-10, да еще и не установив компенсаторы термического удлинения. Подвал дома был предназначен для сдачи под офисы, поэтому толстые трубы, идущие вдоль его стен, замонолитили, придав подвалу цивильный вид. Пробный пуск горячей воды проводили ночью, и прошел он вроде бы без происшествий. Но представьте себе удивление арендаторов подвала (они вселились досрочно), которые наутро обнаружили, что сейф весом около 700кг отодвинулся почти на 0,5м, а из стены за ним высунулось огромное гнутое колено трубы. Оно-то и дало сейфу "пинка"! А могло и лопнуть.

История 2. Считается, что для системы холодного водоснабжения хорошо подходят трубы ПНД. Усвоив эту истину, горе-водопроводчики установили эти трубы в скважине глубиной 80м. Амежду тем ПНД-труба рассчитана на максимальное давление 10атм. Результатом такого необдуманного шага стал разрыв трубы (не выдержала напора, нужного для обеспечения подъема воды вверх, подачи ее к дому и работы сантехприборов) и... длительные попытки достать из ствола скважины ее останки...

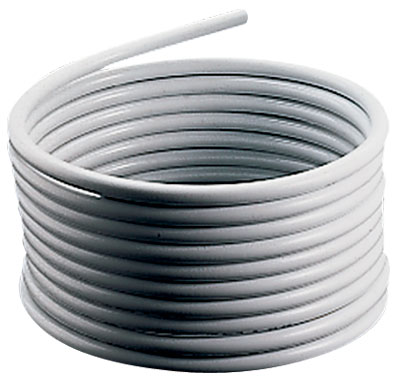

Металлополимерные трубы

Эти изделия не только объединяют в себе лучшие качества металлических и пластиковых труб, но и лишены большинства их недостатков. Конструкция состоит из нескольких слоев:

внешний слой- сшитый полиэтилен РЕ-Х, устойчивый к воздействию ультрафиолетовых лучей;

средний слой- алюминиевая труба с толщиной стенки 0,2-2мм, сваренная по длине встык или внахлест;

внутренний слой- РЕ-Х.

Использование алюминиевой прослойки позволяет получить более низкий коэффициент линейного расширения и защититься от диффузии кислорода. Кроме того, трубу можно сгибать, после чего она сохраняет приданную ей форму. Высокая прочность позволяет трубам выдерживать высокое давление (до 20МПа) и температуру (до 95С).

Существует довольно большой диапазон диаметров этих изделий (14-110 мм), однако применять трубы больших диаметров экономически невыгодно из-за высокой стоимости соединителей- необходимо использовать фитинги, аналогичные применяемым для труб PE-X.

Думается, из нашего беглого обзора становится ясно, что без посторонней помощи в этом "изобилии" разобраться просто невозможно.

Кто производит трубы

Медь: КМЕ (Германия), OUTO KUMPU (Финляндия), "КИРОВСКИЙ ЗАВОД ПО ОБРАБОТКЕ ЦВЕТНЫХ МЕТАЛЛОВ" (Россия).

Полипропилен: AQUATHERM (Германия), EKOPLASTIK (Чехия), POLYMELT (Германия), "ЗАВОД САНТЕХНИЧЕСКИХ ЗАГОТОВОК" (Украина).

Полиэтилен: KAN (Польша), "ТРУБВОДПОЛИМЕР" и "КАЗАНЬОРГСИНТЕЗ" (Россия).

Сшитый полиэтилен:
РЕ-Ха: UPONOR (т/м Wirsbo- Финляндия), REHAU (Германия);
РЕ-Хb: MICROPOL (т/м Isoplast- Великобритания); IVT (т/м Prineto- Германия), "БИР ПЕКС" и "ВАН ТУБО" (Россия);
РЕ-Хс: TECE (т/м TECEflex- Германия), KAN (т/м KAN-therm).

Многослойные (PE-X/Al/PE-X): WEFA PLASTIC, REHAU (Германия), HENCO (Бельгия), Wavin (Голландия), UPONOR.

Поливинилхлорид: KAN, "КУБРА" и "АГРИГАЗПОЛИМЕР" (Россия).

Металлополимерные: GeberiT (т/м Mepla- Швейцария), HEWING PRO AQUA и OVENTROP (Германия).

Помогут ли специалисты?

Еще один способ сделать выбор- обратиться в крупную фирму, чтобы "на путь истинный" наставили специалисты. Правда, и здесь вас могут подстерегать подводные камни. Дело в том, что фирмы, работающие со всеми видами труб и потому достаточно хорошо в них разбирающиеся, как это ни прискорбно, на рынке услуг отсутствуют. Каждая крупная компания обладает своим собственным опытом, на основе которого она уже отдала предпочтение продукции того или иного производителя. Врезультате одни работают только с металлопластиковыми трубами определенной марки, другие- только с трубами полиэтиленовыми, третьи- с полипропиленовыми. кстати, такие "привязанности" нередко материально стимулированы производителем труб- большими скидками ит.п. При этом каждая фирма считает именно свой вариант единственно правильным и безошибочным. Врезультате вам расскажут множество страшилок из серии "как мы все переделывали после конкурентов" и попытаются, что называется, "обратить в свою веру". Но объективной информации вы зачастую не получите.

Вот, пожалуй, и вся информация, с которой мы хотели ознакомить читателя в рамках данного обзора. Но наш разговор о трубах на этом не заканчивается. Впереди у нас более подробный рассказ о различных видах труб. Вобщем, продолжение следует...

Редакция благодарит фирмы AQUART, GEBERIT, UPONOR, OVENTROP, "ТЕРМОС", "ГРиф Р", а также лично заведующего лабораторией ФГУ "НИИСантехники", члена президиума НП "АВОК", к.т.н. Сасина В.И. запомощь в подготовке материала.
