Обзор настенных двухконтурных газовых котлов: преимущества и недостатки оборудования, принципы эксплуатации приборов, ориентировочная стоимость.

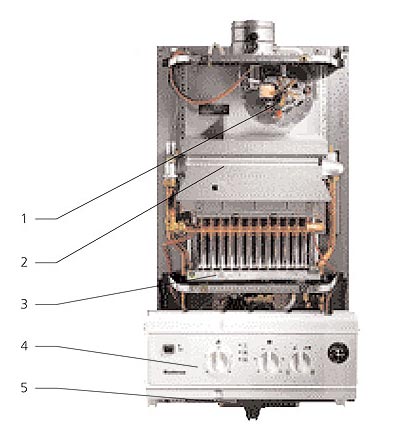

ТепломанияViessmannТепломанияНастенный двухконтурный котел Logomax U102 (Buderus) подогревает воду в пластинчатом теплообменнике.
Основные компоненты:

1- дымосос;
2- теплообменник для теплоносителя;
3- низкоэмисси-
онная газовая горелка;
4- панель управления;

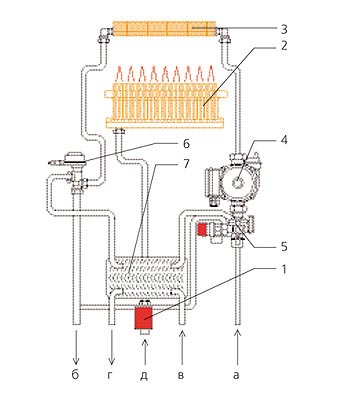

5- пластинчатый теплообменник ГВС ТепломанияСхема котла с пластинчатым теплообмен-
ником:

1- газовый редуктор;
2- горелка;
3- теплообменник;
4- насос;
5- проточный выключатель;
6- трехходовой клапан;
7- пластинчатый теплооб-
менник
Подключения:
а- из системы отопления;
б- в систему отопления;
в- холодная вода;
г- горячая вода;
д- газ Тепломания Chappe

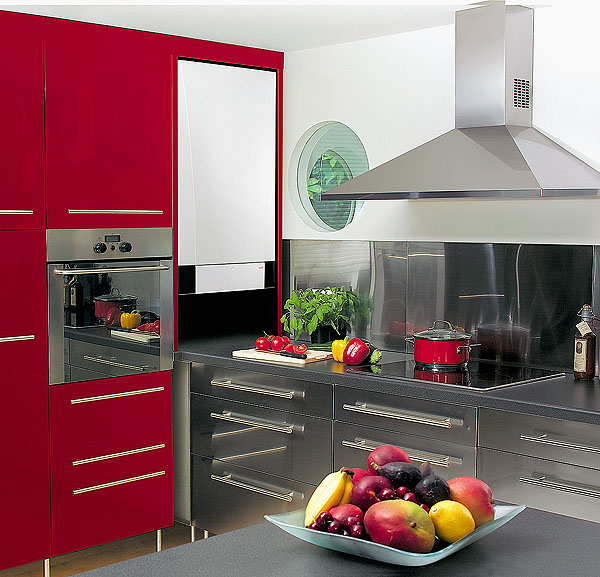

При изготовлении кухонной мебели было предусмотрено место для двухконтурного котла Тепломания "Русклимат"

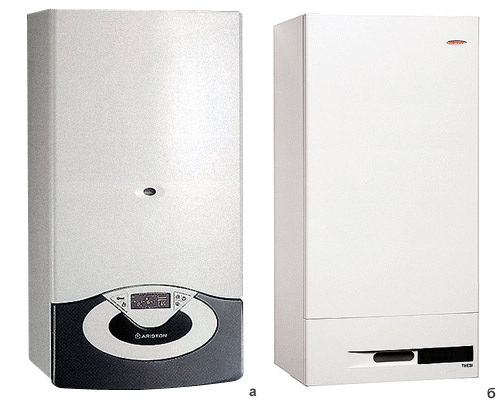

Высокоэффек-
тивные настенные двухконтурные газовые котлы:
а- 24 CF (Ariston);

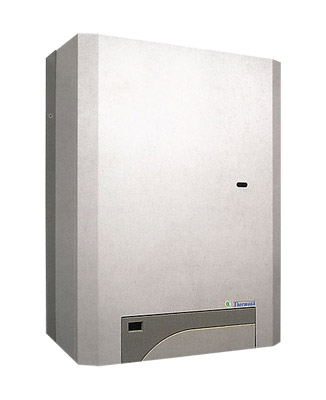

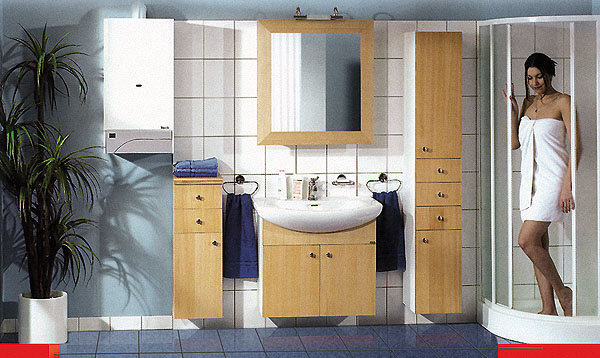

б- Thesi (Hermann) ТепломанияКотел Therm 20 CX (Thermona). Достаточно высокая степень влагозащиты этого устройства (IP 41) в ванной весьма кстати ТепломанияКомпактный настенный котел Ceraclass (Junkers) предназначен для отопления небольших частных домов площадью до 150м2 и обеспечения их горячей водой. Отопительная мощность устройства составляет 15кВт, на подогрев воды прибор расходует до 24кВт ТепломанияПроверенный временем Logomax U022K

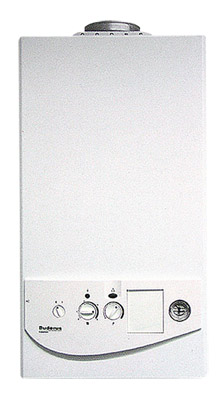

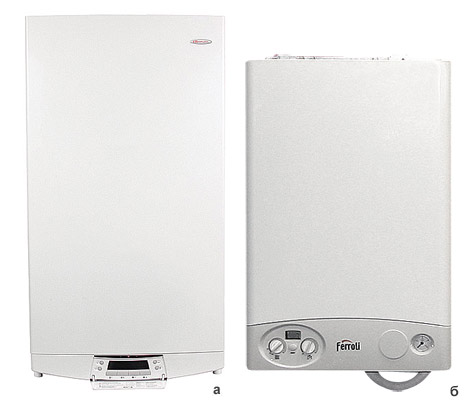

(Buderus) ТепломанияДвухконтурный котел Planet Dewy BF (Sime) Тепломания Baxi ТепломанияДля ГВС в Eura Top (Hermann) (а) имеются пластинчатый теплообменник и микробойлер, в котле DOMIcompact D (Ferroli) (б)- битермический теплообмен-

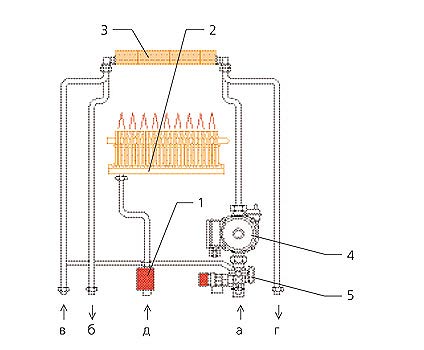

ник ТепломанияСхема котла с битермическим теплообмен-
ником:

1- газовый редуктор;
2- горелка;
3- теплообменник;
4- насос;
5- проточный выключатель

Подключения:
а- из системы отопления;
б- в систему отопления;
в- холодная вода;
г- горячая вода;

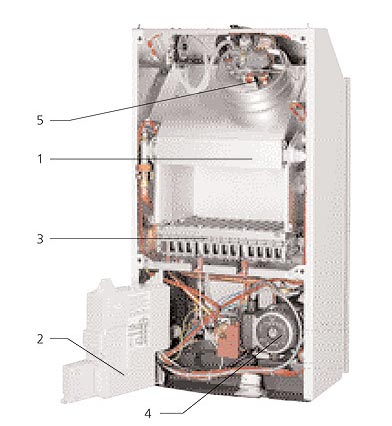

д- газ ТепломанияУстройство настенного двухконтурного котла Main 24 Fi (Baxi) с медным битермическим теплообменником:
1- битермический теплообменник;
2- панель управления;
3- горелка;
4- насос;

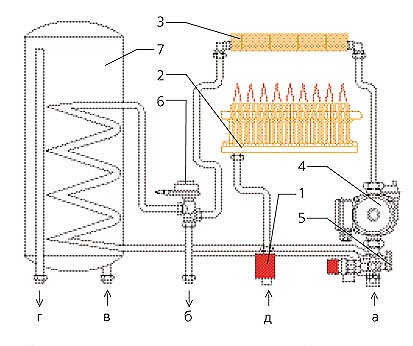

5- дымососный вентилятор ТепломанияВариант схемы котла с интегрирован-
ным бойлером:

1- газовый редуктор;
2- горелка;
3- теплообменник;
4- насос;
5- проточный выключатель;
6- трехходовой клапан;
7- бойлер из пластика или нержавейки

Подключения:
а- из системы отопления;
б- в систему отопления;
в- холодная вода;
г- горячая вода;

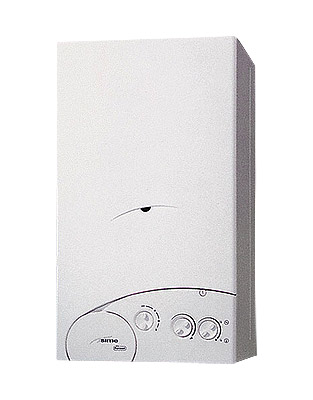

д- газ ТепломанияДвухконтурный котел Therm Pro 14 TKX с встроенным бойлером ТепломанияFormat.zip (Sime) с битермическим теплообмен-

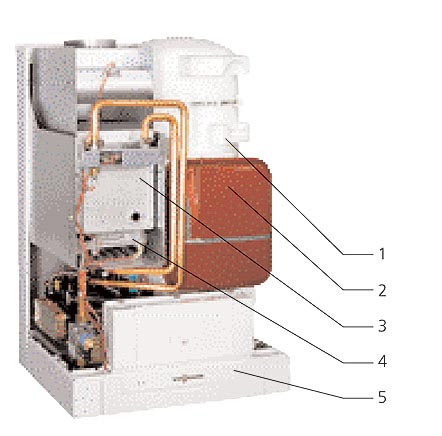

ником ТепломанияВ настенном двухконтурном котле Vitopend 222 (Viessmann) c встроенным бойлером всегда наготове несколько десятков литров горячей воды. Основные компоненты:
1- бак на 50л;
2- расширительный бак для контура отопления;
3- камера сгорания;
4- горелка;
5- система автоматики ТепломанияНастенный котел Frisquet оснащен долговечным дымогарным теплообмен-
ником и многофункциона-

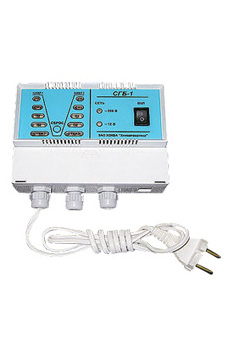

льной системой управления Eco Radio System ТепломанияИсточник бесперебойного питания обеспечит ваш двухконтурный котел электроэнергией при кратковременных перебоях в энергоснабжении. ТепломанияПредотвратить утечку "голубого топлива" поможет бытовой сигнализатор газа СГБ-1 ТепломанияНастенный газовый котел Wolf в комбинации с солнечным коллектором. Установку можно смонтировать и ввести в эксплуатацию в течение нескольких часов. Компоненты системы:

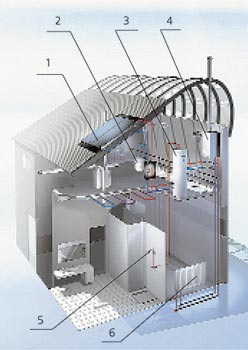

1- солнечный коллектор;
2- мембранный бак;
3- специальный бойлер;
4- котел;
5- душевая насадка;
6- радиатор

Обустройство газовой котельной с напольным котлом и бойлером для дома площадью 150-250м2 обойдется в кругленькую сумму. Дешевле обеспечить жилье теплом и горячей водой с помощью настенного двухконтурного газового котла. Попробуем показать почему.

Настенные двухконтурные газовые котлы очень широко используют в большинстве стран Европы и едва ли не повсеместно- в Корее и Японии для индивидуального отопления и горячего водоснабжения квартир, загородных домов и коттеджей. Максимальная отопительная мощность таких котлов составляет обычно 24-31 кВт (но существуют модели и по 42кВт)- это позволяет, применяя одно устройство, удовлетворять потребности в тепле помещений площадью до 300-350м2. Ну а при каскадном подключении нескольких котлов обогревать можно постройки любых размеров.

Дешево и сердито

Одно из главных преимуществ настенных двухконтурных котлов- полная «боеготовность»: приборы укомплектованы всем оборудованием, необходимым для того, чтобы обеспечить отопление и горячее водоснабжение (ГВС) загородного дома. После несложной установки и пусконаладки можно наслаждаться приятным теплом в течение многих лет.

Производят эту технику практически все ведущие котлостроительные фирмы- их продукция представлена и в России. Подобное оборудование есть в ассортименте AEG, Bosch, Buderus, Vaillant, Viessmann, Wolf (все- Германия), Chappe, Frisquet (обе- Франция), Аriston, Вахi, Веrеttа, Biasi, Fеrrоli, Fondital, Hermann, Radiant Bruciatori, Sime (все- Италия), Protherm (Словакия), Demir Dkm (Турция), Termet (Польша), Dakon, Mora, Thermona (все- Чехия), Rinnai (Корея). Стоит отметить довольно дорогие, но наджные настенные двухконтурные котлы СТС (Швеция). Среди продукции российских компаний заслуживают внимания модели Siberia ("Ростовгазоаппарат"), НГК "Жук" ("Жуковский Машино- строительный Завод"), Angels ("Сигнал") идр. Перечислять можно долго. Вчисле лидеров продаж, судя по оценкам многих экспертов, прочно держатся компании Baxi и Vaillant, а также Ariston, Beretta, Mora, Hermann и Junkers (Германия).

Тепломания Baxi

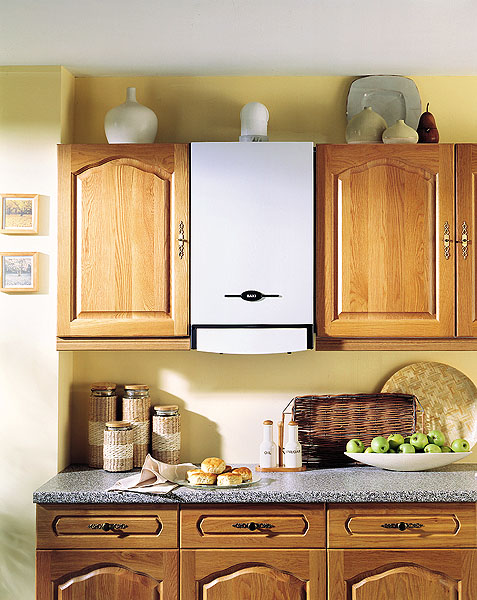

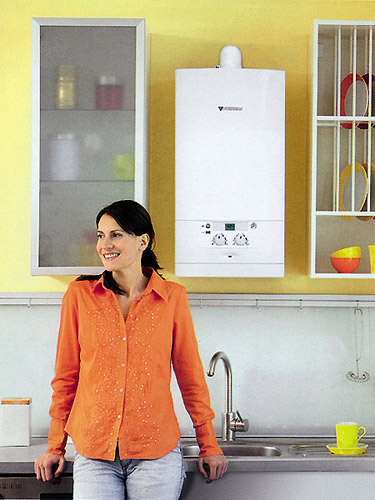

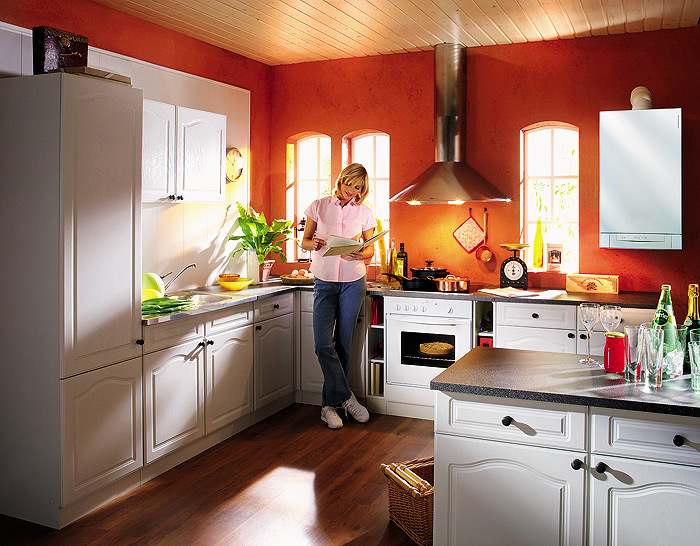

Современные настенные двухконтурные котлы часто монтируют в кухне, в верхнем ряду мебельных шкафов, в стороне от плиты и мойкиСколько же денег придется потратить на двухконтурный "настенник" под ключ? Цены на котлы этого типа колеблются в пределах 20-115 тыс. руб. Еще 2,5-15 тыс. руб. нужно уплатить фирме, имеющей соответствующие разрешительные документы и сертификаты, за установку котла (стоимость монтажа определяет специалист после осмотра помещения, где будет закреплн агрегат). Проблему с дымоходом (даже при его отсутствии или полной неэффективности) в загородном доме часто удается решить, истратив не более 3-4 тыс. руб. (об этом расскажем далее). Пусконаладка- около 4 тыс. руб.; годовое сервисное техническое обслуживание и пакет документов (акт разграничения ответственности, копии лицензий и сертификатов, договор ТО) для газовой службы обойдутся в 5-6 тыс. руб. Таким образом, максимум за 145 тыс. руб. можно обеспечить круглогодичное снабжение загородного дома теплом и горячей водой. Для сравнения: стоимость котельной с напольным котлом (даже при мощности последнего 24-30кВт) может составлять 200 тыс.- 1 млн руб. и более. Как говорится, комментарии излишни.

Две стороны медали

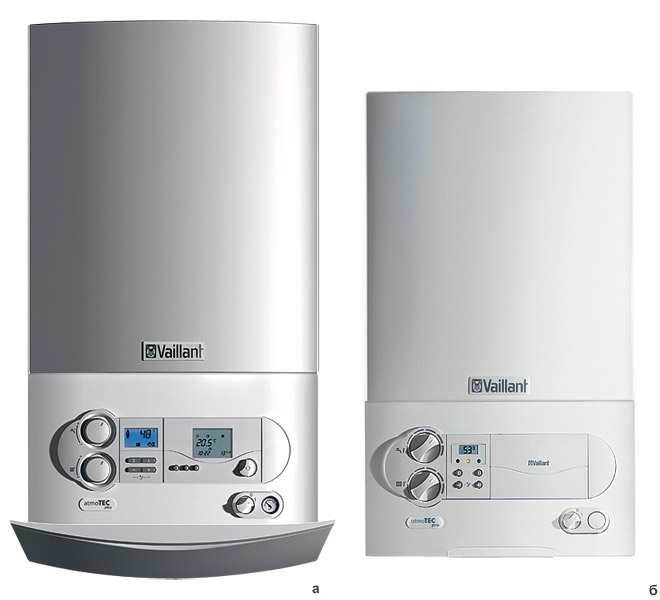

ТепломанияВесьма популярные настенные двухконтурные котлы (Vaillant): а- atmoTEC plus/turboTEC plus VUW;
б- atmoTEC pro/turboTEC pro VUW Помимо невысокой цены у настенных двухконтурных котлов есть и другие преимущества. Так, практически все аппараты оснащены модулируемыми горелками, изменяющими по "приказу" микропроцессора мощность нагрева (обычно в пределах 40-100%, но в некоторых моделях, например в котлах Rinnai,- 25- 100%) и регулирующими температуру нагрева теплоносителя и хозяйственной воды в зависимости от потребностей здания в тепле. Настенные двухконтурные котлы, адаптированные для эксплуатации в России, не боятся понижения давления газа в магистрали до 13 мбар, а отдельные модели- и до 3-5 мбар. Конечно, мощность при таком дефиците газового напора снижается в 5-6 раз по сравнению с номинальной, но функционируют они стабильно. Авот для атмосферных горелок напольных котлов работа при пониженном давлении вредна: пламя «садится» на горелку, она обгорает и преждевременно выходит из строя. Если газ только планируют подвести к вашему дому, можно перенастроить настенный двухконтурный газовый котел на привозной баллонный газ (пропан-бутан). Автоматика «настенников» обеспечивает автономную работу устройств в течение всего года (к котлу можно даже не подходить). Ну а система безопасности заботится о защите оборудования от неправильной эксплуатации и различных экстремальных ситуаций.

Имеются у настенных двухконтурных котлов и недостатки. Во-первых, это меньший, чем у напольных, срок службы (5-15 лет). Во-вторых, уровень шума устройств составляет до 55дБА, а иногда и более, поэтому при плохой звукоизоляции работающий котел может быть слышен не только в кухне, где его принято размещать, но и в других комнатах. В-третьих, хозяйственная вода при их использовании обычно становится горячей лишь через 9-15 с после того, как открыли кран.

Большинство моделей поступили в продажу не так давно, и о потребительских качествах подобной техники можно судить только по косвенным показателям. Поэтому выбирать аппарат рекомендуют прежде всего с учетом опыта фирмы-производителя и наличия у нее развитой сети сервисных центров в России. Каждый котел должен иметь сертификат соответствия Госстандарта России, разрешение на применение, выданное Госгортехнадзором РФ, санитарно-эпидемиологическое заключение. Вкратце расскажем о возможностях современных настенных двухконтурных котлов как отопительных устройств и поставщиков горячей воды, а также о том, как выбрать среди множества моделей ту, что подходит для монтажа в загородном доме.

Впоисках тепла

Очевидно, что основное предназначение современных настенных двухконтурных котлов- отопление помещений. Эти приборы уже оснащены встроенными элементами, необходимыми для организации полномасштабной котельной, в том числе одним-двумя циркуляционными насосами, мембранным баком, системой автоматики, множеством различных компонентов, гарантирующих безаварийную работу котла, ит.п.

Настенные двухконтурные котлы можно подключать прямо к радиаторной системе отопления дома. Многие модели при этом поддерживают температуру теплоносителя 30-85С. Унастенных котлов Frisquet диапазон шире: 20-85С с точностью 0,5С. Мощность настенного двухконтурного котла должна удовлетворять потребности загородного дома в тепле. Однако на практике для любого современного коттеджа приходится покупать настенный двухконтурный котел значительно большей мощности, чем требуется для обогрева здания, с тем чтобы обеспечить достаточно интенсивную струю горячей воды из кранов.

Теплоноситель (ряд производителей допускают использование только воды) подогревается обычно в медном теплообменнике, обеспечивающем передачу тепла от дымовых газов. Он установлен над камерой сгорания двухконтурного котла- металлической коробкой (примерно 202020см) из листов алюминизированной стали с теплоизоляцией. Внижней части камеры сгорания, на месте дна коробки, расположена инжекционная горелка.

Как только возникает необходимость подать теплоноситель в систему отопления, горелка котла по сигналу электроники зажигается. (Если в настенном двухконтурном котле предусмотрен пьезорозжиг, то запуск котла после включения электропитания надо осуществлять вручную. Впоследствии газ будет воспламеняться от постоянно горящего запальника. При перебоях в электроснабжении загородного дома в случае отсутствия людей такой котел сам не запустится, что может привести к выходу из строя остывшей системы отопления. Многие современные модели настенных двухконтурных котлов оснащены системой электронного розжига: при восстановлении энергоснабжения они автоматически включаются с сохранением первоначальных настроек.) Вслед за горелкой начинает работать насос, и вода из контура теплообменника поступает в отопительную систему и радиаторы. По мере повышения температуры воды в отопительной системе подача газа к горелке уменьшается, что позволяет сэкономить газ и повысить эффективность котла. Когда температура воды превысит заданную, подача газа к горелке прекратится и котел перейдет в режим ожидания (до начала следующего цикла нагрева). Некоторое время насос будет продолжать работать для равномерного распределения тепла внутри системы, чтобы не допустить перегрева и порчи теплообменника настенного котла.

Бюджетный вариант регулирования системы отопления предполагает подключение к автоматике двухконтурного "настенника" комнатного регулятора, находящегося в "эталонном" помещении (детская или спальня, без интенсивной инсоляции и сквозняков) и настроенного на определенное значение комнатной температуры. По команде этого устройства котел включается и выключается, что обычно сопровождается перерасходом тепла и довольно значительными скачками температуры в помещениях. Тепловой фон будет изменяться с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет позже, чем реальное похолодание на улице. Если и использовать бюджетный вариант регулирования, то в целях экономии энергии лучше установить в "эталонном" помещении комнатный регулятор с функцией программирования (на день или неделю). На регуляторе можно задавать температуру в зависимости от потребности в разные промежутки времени (например, в выходные и будни, вечером и днем). Стоимость программируемого регулятора- 1-5 тыс. руб.

Существуют котлы, автоматика которых предполагает возможность регулирования температуры теплоносителя в зависимости от температуры уличного воздуха. Наружный датчик устанавливают на северном фасаде дома, в защищенном от солнца месте. Внутри одного из обогреваемых помещений монтируют дополнительный комнатный регулятор. Сразу два датчика- и комнатный, и уличный- позволяют точно отслеживать и оперативно корректировать температуру в доме.

Независимо от способа регулирования для повышения комфорта радиаторы во всех помещениях (кроме «эталонного» с комнатным регулятором) желательно оснастить термостатическими клапанами.

Современные настенные двухконтурные котлы позволяют обустроить в загородном жилье и смешанную систему отопления: радиаторы+теплые полы. Имеются и другие варианты их использования- например, для подогрева воды в бассейне, для снабжения теплом части дома (скажем, только гаража); как уже отмечалось, возможно каскадное подключение нескольких котлов для повышения суммарной тепловой мощности ит.п.

Сколько воды утекло...

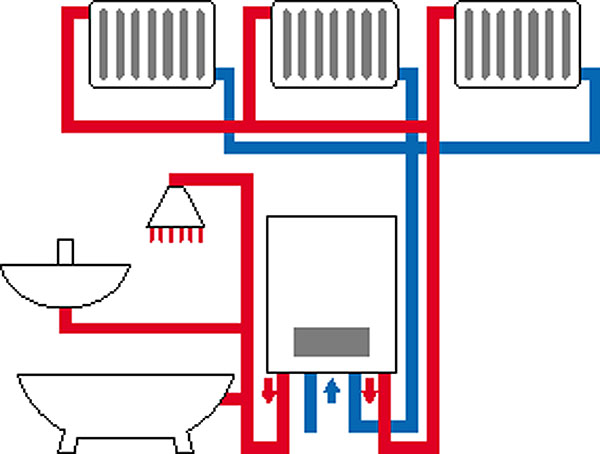

ТепломанияНастенный двухконтурный котел обеспечивает отопление и подает горячую воду к точкам водоразбораПрактика показывает, что водоснабжение при помощи настенного двухконтурного котла с проточным теплообменником для подогрева воды гарантированно устраивает тех потребителей, кто на протяжении многих лет пользовался проточным электрическим водонагревателем или электрическим аккумулирующим баком для нагрева холодной воды. Авот жильцам крупнопанельного дома объемов или температуры горячей воды, полученной в таком устройстве, может оказаться недостаточно. Компактные и легкие настенные двухконтурные котлы с проточным теплообменником дешевле и нагревают воду только тогда, когда это необходимо. Однако возможности устройств не безграничны. Котлы мощностью 24-31кВт обеспечивают подачу 12-18л/мин нагретой на 25С воды. Если температура поступающей в дом воды составляет 10С (примерно такова она зимой в водопроводе), при означенном расходе из кранов будет течь струя, нагретая до 35С. Летом же при исходной температуре теплоносителя 15С вода в кранах будет горячей (40С). Конечно, уменьшая напор, можно снизить расход горячей воды и добиться комфортной температуры. Максимальная температура воды на выходе из котла с проточным нагревателем- до 65С, но вытекать из крана она будет со скоростью примерно 3-8л/мин.

Сколько же точек водоразбора может обеспечить горячей водой котел с проточным нагревателем? Через излив кухонного смесителя вытекает приблизительно 5-6л/мин, через душевую лейку импортного смесителя- 5-10л/мин. Таким образом, очевидно, что котел с проточным нагревом одновременно снабдит горячей водой мойку и душ либо без проблем заполнит одну ванну (необходимо, чтобы в купель поступало около 12л/мин горячей воды- тогда она не успеет остыть). На большее он не способен.

Нагрев воды для бытовых нужд в системе ГВС начинается автоматически при открывании крана горячей воды на любом смесителе. При этом действует принцип приоритета перед отоплением: сначала горячая вода для кранов, а потом- для батарей. Практика показывает, что даже в банные дни, когда котел греет воду для ГВС по 2-3ч подряд, «позабыв» об отоплении, переохлаждения дома не происходит и в лютые морозы. Горячая вода будет течь из крана все время, пока он открыт.

Во многих современных котлах, таких, например, как Therm 28 CX, TCX (Thermona), для подготовки горячей воды применяют коаксиальный (битермический) медный теплообменник. Внм трубка для нагрева воды, предназначенной для хозяйственных нужд, проходит внутри трубы нагрева теплоносителя, которая, в свою очередь, нагревается от контакта с дымовыми газами. Накипь- злейший враг большинства проточных нагревателей- в таком теплообменнике откладывается очень медленно. Хозяйственная вода, прокачиваемая через внутреннюю трубку битермического теплообменника, нагревается от теплоносителя, что исключает ее закипание и, следовательно, интенсивное отложение солей. При закрывании крана горячей воды автоматика включает циркуляционный насос системы отопления, и он, прогоняя теплоноситель по внешней трубе теплообменника, быстро остужает его, что препятствует образованию отложений после использования ГВС.

Ивсе же чаще для подогрева воды используют пластинчатые теплообменники из нержавеющей стали, такие, как модель Vitopend 100 WH0A (Viessmann). При начале водоразбора включаются горелка и циркуляционный насос системы отопления настенного двухконтурного котла, но вода из контура первичного теплообменника направляется не в радиаторы, а в пластинчатый теплообменник, обеспечивая быстрое нагревание прогоняемой через него холодной воды. Способ нагрева в пластинчатом теплообменнике имеет один серьезный недостаток, о котором часто умалчивают продавцы. Холодная вода протекает сквозь узкие щели (1-3мм) между пластинами. Чем уже щель, тем выше темп нагрева, но вместе с тем и щель быстрее зарастает солевыми отложениями. При жесткой воде полное перекрытие зазора между пластинами может произойти уже через 2-3 мес. Главный метод защиты от отложения накипи- не допускать перегрева воды выше 60С, и об этом должна позаботиться автоматика котла. Существуют и другие способы. Например, в котлах Eura (Hermann) на подводящем трубопроводе установлено противонакипное устройство- постоянный магнит, предотвращающий образование накипи в теплообменнике ГВС.

Вреальных условиях расход воды иногда может сильно изменяться (он зависит от того, сколько точек водоразбора используется в данный момент). Если в ванной комнате не установлен смеситель с терморегулятором, то при резком сокращении расхода воды в случае использования не оснащенного системой регулирования температуры двухконтурного котла можно получить ожог, а при увеличении- оказаться под холодным душем. Эта проблема решена в котлах Logomax U022K/U024K (Buderus), Therm 28 CL (Thermona) идр. Благодаря управлению мощностью горелки с помощью специальной «турбинки» в контуре горячего водоснабжения (частота ее вращения зависит от количества потребляемой в каждый конкретный момент горячей воды) котлы обеспечивают точное поддержание заданной температуры воды на выходе.

Целое море

Настенные двухконтурные котлы с встроенными накопительными нагревателями из нержавейки или пластика несколько дороже в эксплуатации, чем их "собратья" с проточными нагревателями (газ расходуется на постоянное поддержание достаточно высокой температуры воды в баке), к тому же требуют больше свободного места для установки оборудования. Однако если для пользователя на первом месте- комфортность использования ГВС, то выбор стоит остановить именно на них. Это, например, Logomax U052T/U054T (Buderus)- бак на 48л, New Elite 60 (Ferroli)- 60л, Planet 25-30/60 (Sime)- 60л. Интересна модель Vitopend 222 (Viessmann) с бойлером на 50л. Максимальная мощность для подогрева теплоносителя у нее составляет 24 кВт, а на приготовление горячей воды расходуется до 30 кВт.

Подогрев воды в бойлере часто осуществляется посредством погруженного в него спиралевидного трубчатого теплообменника, в который при распознанной автоматикой котла необходимости подогрева воды для ГВС с помощью трехходового клапана направляется вода из отопительного контура. Для линии ГВС в настенных двухконтурных котлах может быть предусмотрен дополнительный насос (модель New Elite 60, Ferroli). Данные о температуре воды обычно отображаются на жидкокристаллическом дисплее, вынесенном на переднюю панель прибора.

Емкость бойлера, встраиваемого в современные настенные двухконтурные котлы, как правило, составляет 45-60л. Пользователь может распорядиться этим запасом в любой момент и использовать его с любой интенсивностью. Воды скорее всего хватит для того, чтобы выполнить большинство традиционных хозяйственных работ. Для ополаскивания посуды в кухне достаточно 5-15л, для мытья в душевой кабине одного человека- 10-30л. Паузы для подогрева очередной порции горячей воды неизбежны только в случае, если у вас несколько домочадцев и все моются друг за другом. Впрочем, ждать воды придется недолго: бак нагревается до нужной температуры довольно быстро.

Что же делать, если горячей воды нужно больше, чем под силу приготовить традиционному двухконтурному котлу? В первую очередь- поискать прибор с более объемным баком. Например, двухконтурные котлы Hidrocomfort (Frisquet) оснащают бойлерами на 80 и 120л. При расходе 20л/мин и температуре воды на входе 15С и на выходе 40 С котел с баком на 120л позволит вам сразу после открытия крана получить 450л горячей воды, после чего, взяв паузу в 10 мин,- еще 400л. Если и этого мало, стоит задуматься о подключении к котлу достаточно большого внешнего бойлера. Правда, тогда придется приобрести комплект перенастройки и собственно водонагреватель.

Желательно, чтобы ваш настенный двухконтурный котел с встроенным бойлером имел функцию защиты от легионелл- бактерий, вредных для здоровья человека. Бойлер (включая нижнюю его часть) должен периодически нагреваться до температуры свыше 60 С. Как правило, автоматика современных настенных двухконтурных котлов, например New Elite 60 (Ferroli), настраивается на еженедельную разовую антибактериальную «чистку» бойлера.

Где ставить будем?

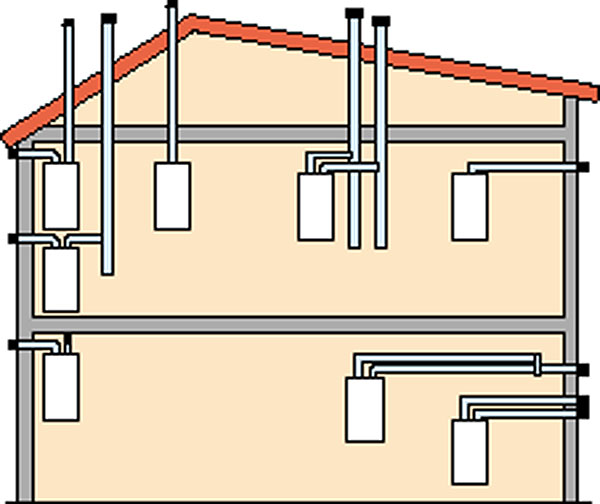

ТепломанияКотлы с закрытой камерой сгорания позволяют обойтись без классического дымового канала, проложенного в стене, а также без устройства принудительной приточно-вытяжной вентиляции в помещении, где они будут установлены Настенный двухконтурный котел лучше всего разместить в кухне загородного дома- здесь, согласно СНиП 31-02-2001 «Дома жилые одноквартирные», можно устанавливать котлы мощностью до 60 кВт. Но подойдут и другие «отсеки» (на первом или в цокольном этаже, в подвале или на крыше), соответствующие требованиям действующих СНиПов.

Определяющее условие при выборе помещения для настенного двухконтурного котла- наличие или отсутствие в нем дымохода. Если в кухне есть дымоход, выполненный во внутренней стене дома, и в него можно вывести дымоходный патрубок котла, логично приобрести настенный аппарат с открытой камерой сгорания. Котлы этого типа- самые дешевые. Воздух будет поступать к горелке такого котла непосредственно из помещения, в котором следует организовать трехкратный воздухообмен и подачу воздуха на горение (около 1м3/ч на 1 кВт мощности). Для нормальной работы котла в вытяжном канале необходимо обеспечить разрежение приблизительно 4 Па. Дымоход по возможности должен быть теплоизолированным и коррозионно-стойким (допустим, с вставкой из нержавеющей стали). Дело в том, что выхлопы настенных котлов имеют относительно низкую температуру (80-200 С), и на стенки дымохода может выпадать конденсат с pH2,7 (по составу он близок к разбавленной серной кислоте).

Если дымохода нет или он не обеспечивает требуемого разрежения, выгоднее купить настенный котел с закрытой камерой сгорания. Она в подобном аппарате помещена в дополнительный изолирующий кожух из стали, расположенный внутри корпуса котла. Необходимый для горения воздух подается в закрытую камеру с улицы, и продукты сгорания уходят в атмосферу. При этом возможно применение раздельных каналов (диаметром 80мм и длиной до 7-9м каждый) для подачи воздуха в котел и для удаления из него дымовых газов за пределы помещения. Чаще закрытая камера сообщается с окружающей средой посредством коаксиального дымохода (например, труба диаметром 60мм в трубе диаметром 100мм идр.). Свежий воздух затягивается в камеру по внешнему кольцевому каналу, а по внутренней трубе из здания уходят продукты сгорания.

Из камеры сгорания газы обычно удаляет дымососный вентилятор. Врезультате его работы в закрытой камере сгорания создается разрежение, и к горелке подтягивается воздух с улицы. Однако существуют и настенные котлы с вентиляторными горелками (например, Frisquet), в которых задействован вентилятор, нагнетающий воздух с улицы в камеру сгорания. Поступающие порции свежего воздуха выталкивают дымовые газы из камеры в дымоход. Такой вентилятор не контактирует с потоком горячих газов, благодаря чему срок его службы увеличивается на 50% и более.

Редакция благодарит компании "Русклимат", Baxi, Vaillant за предоставленные иллюстрации.
