Отопление с помощью электроконвекторов

Виды электроконвекторов, принцип действия, модели, предлагаемые на российском рынке. Полезные советы покупателю.

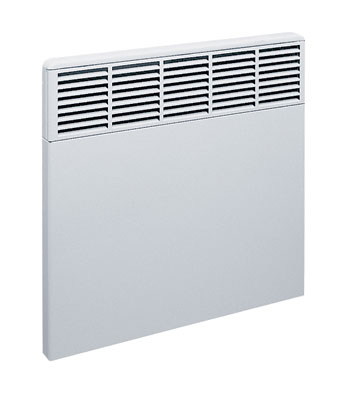

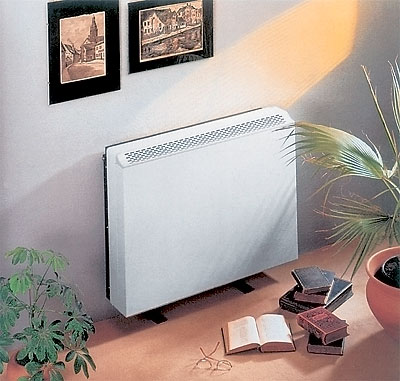

Отопление с помощью электроконвекторовЭлектроконвектор SKZS20 euro (STIEBEL ELTRON)

Отопление с помощью электроконвекторов

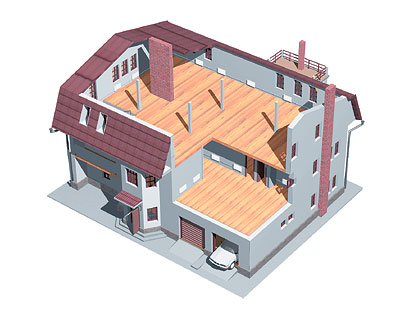

Отопление с помощью электроконвекторовГибко управляемая система отопления на базе конвекторных панелей позволит задавать и поддерживать индивидуальный температурный режим в каждом помещении дома --> Отопление с помощью электроконвекторовС помощью такого пульта от NOBO можно запрограммировать работу всех конвекторных обогревателей, установленных в доме Отопление с помощью электроконвекторовНастенная конвекторная панель NOIROT (серия Calidou)
Отопление с помощью электроконвекторов

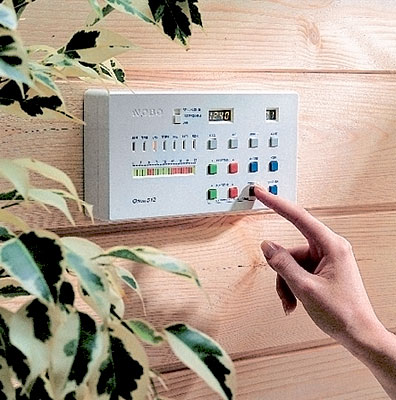

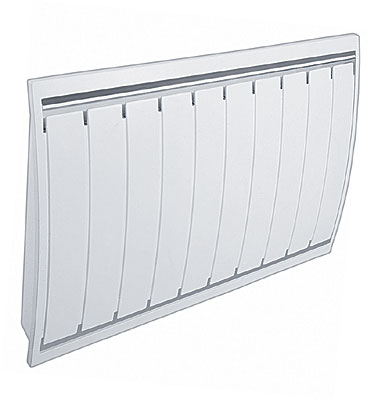

Отопление с помощью электроконвекторовВысокий конвектор серии CNX2 от NOIROT Отопление с помощью электроконвекторовСтационарный настенный конвектор THS от ATLANTICОтопление с помощью электроконвекторовТерморегулятор ZSC-EL от NOBO
Отопление с помощью электроконвекторов

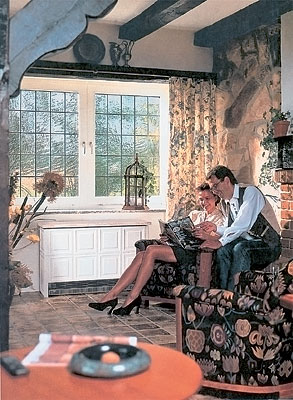

Отопление с помощью электроконвекторовОдним из преимуществ конвекторных панелей является то, что они компактны и совместимы практически с любым интерьером. Возможны даже варианты декорирования самих панелей. Правда, эту работу лучше доверить специалистам Отопление с помощью электроконвекторовГлавное- не загромождать электроконвектор мебелью, что ведет к снижению эффективности его работы Отопление с помощью электроконвекторовВ результате весь процесс подключения прибора занимает считанные секунды, а при необходимости панели можно легко демонтироватьи перенести в другое помещение Отопление с помощью электроконвекторовДля удобства подключения электропитания в некоторых конвекторах предусмотрен специальный разъем Отопление с помощью электроконвекторовБлок управления конвектора NOBO
Отопление с помощью электроконвекторов

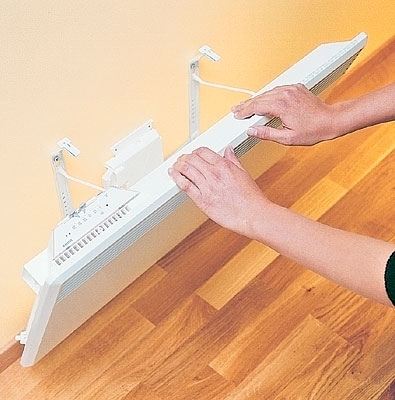

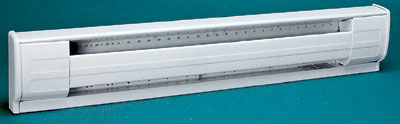

Отопление с помощью электроконвекторовНастенный конвектор CNS 50-250 от STIEBEL ELTRON Отопление с помощью электроконвекторовПлинтусный конвектор серии Elite от DIMPLEXОтопление с помощью электроконвекторовБлагодаря отклоняющимся кронштейнам можно легко вытереть пыль за конвекторной панелью во время домашней уборки

Выбор системы основного отопления коттеджа- задача не из простых. Наряду с газовыми, жидко- и твердотопливными котлами, эксплуатация которых требует подвода газовых коммуникаций или постоянного запаса топлива, существуют эффективные системы электрического отопления. Отеплых полах мы рассказали выше. Атеперь речь пойдет о системе на основе электроконвекторов, преобразующих электрическую энергию в тепло, которое переносится с помощью естественных воздушных потоков.

Существуют напольные (перемещаемые) и настенные (стационарные) конвекторы. На базе последних можно быстро и без существенных затрат смонтировать в вашем доме отопительную систему.

Любой современный электроконвектор имеет полый прямоугольный металлический корпус, способствующий образованию естественной тяги. Внижней части корпуса установлен низкотемпературный нагревательный элемент (ТЭН) с пластинчатым радиатором. Впроцессе работы панель постепенно пропускает холодный воздух, поступающий из нижних входных отверстий, и он обтекает ТЭН. Нагретый воздушный поток поднимается вверх и выходит через верхние проемы панели, распределяясь по объему помещения. Таким образом, перенос тепла осуществляется с помощью естественной циркуляции воздуха, что в физике называется конвекцией. Отсюда и название самого отопительного прибора.

Все электроконвекторы оснащены надежной системой безопасности и отключаются, если на ТЭН попал посторонний предмет или появилось препятствие для выхода горячего воздуха. Также обязательно предусматривается защита и от скачкообразного повышения напряжения.

В отличие от традиционных нагревательных приборов (скажем, электрокаминов или масляных радиаторов), конвективные настенные модули в рабочем режиме разогреваются не так сильно: температура ТЭНа обычно не превышает 100С, а максимальная температура внешней фронтальной поверхности панели, как правило, не поднимается выше 60С. По сравнению с системой отопления на основе обогреваемых полов, электроконвекторы, при почти равных затратах на электроэнергию, намного проще в установке, эксплуатации и ремонте, поскольку размещаются поверх чистового покрытия стен и легкодоступны для починки или замены.

Однако все системы отопления, использующие принцип конвекции, имеют общий существенный недостаток: они прогревают помещение неравномерно, особенно по высоте. Теплые воздушные потоки, имея меньшую плотность, скапливаются под потолком, а у пола температура воздуха остается сравнительно низкой (это отличает конвекторы от теплых полов). Кроме того, циркулирующие потоки увлекают за собой пыль, и она со временем оседает на стенах возле обогревательных приборов в виде темных полос. Поэтому у подавляющего большинства конвекторов последнего поколения воздушные решетки, пропускающие нагретый воздух, находятся не в верхней части панели, а на ее фронтальной поверхности. Воздухоотклоняющие жалюзи располагаются под определенным, рассчитанным углом наклона, за счет чего поток воздуха направляется не вверх, а в центральную часть помещения (по вертикали). Врезультате теплые и холодные потоки перемешиваются наиболее оптимальным образом, обеспечивая равномерный прогрев отапливаемых комнат, а переносимая пыль не оседает на стенах. Если помещение велико, для ускорения прогрева устанавливается дополнительный вентилятор.

ТЭНы...

Самые недорогие из представленных на нашем рынке конвекторов снабжены нагревательным элементом в виде открытой спирали накаливания. Это существенно удешевляет приборы (цены здесь варьируются от $40 до $60, в зависимости от модели), но ограничивает сферу их применения из-за более низкого класса защиты. Например, панели фирмы EWT (Германия) со спиральным элементом не рекомендуется устанавливать во влажных помещениях. Кроме того, спираль имеет довольно высокую рабочую температуру (160С), поэтому на ней интенсивно разлагается пыль, а попадание на нее горючих веществ может привести к пожару. Зато скорость прогрева воздуха возрастает, и если вы собираетесь монтировать такое оборудование в подсобных или второстепенных помещениях, появляется возможность сэкономить. Те же конвекторы от EWT (модели высотой 450мм, глубиной 240мм и длиной либо 660, либо 760мм; мощность- от 800 до 2000Вт) имеют термостат и ступенчатый регулятор мощности, а панели длиной 760мм- встроенный вентилятор, способствующий более интенсивному прогреву пространства.

Большинство же современных конвекторных панелей снабжаются низкотемпературным нагревательным элементом, который состоит из стальной трубки, куда помещена нить накаливания, и алюминиевого рассеивателя (радиатора), обеспечивающего более эффективную передачу тепла от ТЭНа воздуху. Именно так устроены нагревательные элементы, например, в конвекторах марки ЭВНА производства компании "ВИКА ИНТЕРНЭШНЛ" (г.Днепропетровск, Украина). Причем сам ТЭН состоит из двух нагревательных стержней, что позволяет включить обогреватель либо на полную, либо на половинную мощность.

Но поскольку коэффициент линейного расширения при нагреве у алюминия примерно в два раза больше, чем у стали, стальной ТЭН и алюминиевый радиатор расширяются неодинаково: при нагреве они трутся друг о друга и со временем изнашиваются, а сам процесс нагрева начинает сопровождаться характерным потрескиванием. Нарушение плотного контакта между радиатором и ТЭНом затрудняет теплообмен, что может обернуться локальным перегревом и привести к перегоранию ТЭНа. Атут уж недалеко и до пожароопасной ситуации.

Конструктор из тепла

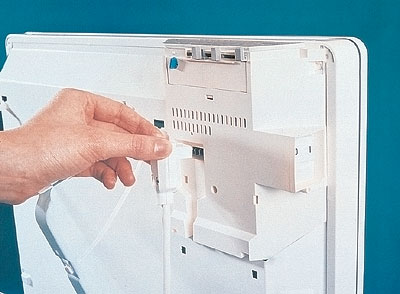

При построении автономной отопительной системы частного дома из конвекторов NOIROT (модели Memoprog и Eco6) в качестве управляющего устройства может использоваться кассета-программатор. Полностью готовая к работе, она просто вставляется в специальное гнездо одного из конвекторов, рядом со встроенным блоком управления. Такая кассета способна управлять, в зависимости от модели, оптимально девятью, а максимально- даже двадцатью отопительными модулями. Другой вариант управления- сцентрального пульта. Некоторые пульты могут справиться с очень большим количеством модулей- вплоть до шестидесяти. Вобоих случаях управляющие команды будут подаваться либо по специальному кабелю, либо прямо по питающей электропроводке посредством сигнала несущей частоты. Но и это еще не все. Команда на включение, выключение или смену режима может быть принята по телефону!
Управляемая таким образом система позволяет задавать и автоматически поддерживать в каждом помещении индивидуальный тепловой режим. Оптимальные режимы отопления выбираются и программируются с учетом реальной потребности в тепле по часам суток, по дням, неделям и даже более длительным отрезкам времени. Благодаря такой оптимизации нередко удается поддерживать средний расход энергии на уровне всего 30% от номинального. Напомним, что система состоит из вполне самостоятельных модулей (отдельных конвекторов), что сильно напоминает набор-конструктор. Пользователь может, как из кубиков, строить отопление по задуманной схеме, разбирать и снова строить, оставаясь уверенным в неизменной надежности работы приборов. Несмотря на то что подобную систему реализовала только фирма NOIROT, такая гибкость и свобода- весьма удачный стимул для других производителей.

Наиболее прогрессивные модели конвекторов оснащены моноблочным нагревательным элементом, то есть ТЭН и радиатор составляют единое целое. Здесь у каждого производителя свои ноу-хау. Например, французская фирма NOIROT разработала и запатентовала нагревательный элемент, названный RXSilence. Уникальность его конструктивного решения- внихромовой нити накаливания, окруженной плотной засыпкой из мельчайшего порошка магнезии и наглухо запрессованной в цельнолитой силуминовый корпус с оребрением. Причем материалы подобраны так, что имеют одинаковый коэффициент теплового расширения, а значит, взаимные перемещения элементов конструкции при разогреве и остывании незначительны. Этим обеспечивается долговечность элемента и полная бесшумность его работы. Аоребрение продумано так, чтобы нагревательный элемент получился "прозрачным" в вертикальной проекции, благодаря чему пыль не накапливается на его поверхностях и не сгорает. Похожая конструкция и у ТЭНов от фирмы NOBO (Норвегия), в которых нить накаливания помещена в кварцевую засыпку. Срок службы таких ТЭНов- от 15 до 20лет.

...и термостаты

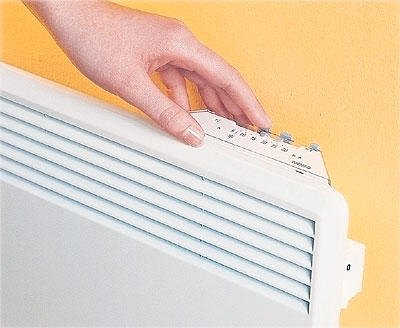

Наличие термостата позволяет электроконвектору с большой точностью поддерживать в помещении заданную температуру. Благодаря этому устройству конвекторная панель обретает способность самостоятельно включаться и выключаться при нагреве воздуха до заданной температуры. Таким образом, прибор работает не постоянно, а в режиме коротких включений, что приводит к небольшой экономии электроэнергии.

В электроконвекторах используются как электромеханические, так и электронные комбинированные термостаты (сдатчиком температуры воздуха). Недостатки термостатов первого типа- сравнительно низкая точность измерения температуры воздуха (0,5-2С) и шумность (биметаллические датчики при срабатывании щелкают, что вызывает у пользователей определенный дискомфорт, особенно посреди ночной тишины). Вэлектронных системах датчики замеряют температуру входящего холодного воздуха примерно каждые 40с и подают сигнал на термостат, который поддерживает заданный режим с точностью 0,1С. Такие блоки управления в 2-3 раза дороже, зато более надежны и абсолютно бесшумны. Если задать один и тот же уровень температуры в термостатах обоих типов, электронное устройство за счет большей точности даст экономию 3-4% электроэнергии по сравнению с электромеханическим. Кроме того, конвекторы могут снабжаться электронными термостатами с таймерами, позволяющими выбрать разный температурный режим в дневное время, вечером и ночью, а также в каждый день недели и существенно сэкономить энергию.

Так, конвекторы серии Unique от SIEMENS спроектированы для работы с разнообразными локальными и центральными контрольными приборами. Простейшим из них является Siemens Autosaver- съемный электронный термостат с таймером. Асамый "навороченный" центральный таймер-термостат Siemens DigiHeat с помощью радиочастотных сигналов способен осуществлять контроль над отоплением от одной комнаты (DigiHeat1) до четырех групп помещений (DigiHeat4). Контрольный сигнал передается в радиусе до 80м по радиосвязи (частота433МГц) на съемный приемник каждого обогревателя. Возможны следующие режимы: комфортный (5-30С), экономичный (5-30С), защита от промерзания (5-15С). Температурный уровень по программе может изменяться каждый час любого дня недели.

Фирмы, специализирующиеся на выпуске конвекторов, изготавливают модели как со встроенным термостатом, так и без термостата. Во встроенном термостате датчик будет заведомо менее точным, ведь на него влияет температура корпуса конвектора. Вотопительных модулях этого типа регулятор обычно отградуирован в относительных единицах и требует индивидуальной калибровки- она позволяет добиться соответствия между реальной температурой в помещении и положением регулятора. Регулятор же выносного термостата размечен в градусах и учитывает температуру той точки пространства, в которой установлен. Как правило, комбинированный термостат крепится к стене на высоте 1-1,5м от пола, желательно без сквозняков. При этом надо иметь в виду, что на расстоянии 50см и 1,5м от пола, вблизи от входной двери или окна температура будет разная.

То же, если в помещении устанавливаются несколько конвекторов. Целесообразнее использовать один термостат, как правило электронный, для всей группы обогревателей- это существенно снижает общую стоимость оборудования. Тем самым обеспечивается гибкость управления, то есть точное поддержание требуемой температуры в помещении в любой момент времени.

К примеру, в конвекторах фирмы NOIROT переключатель можно установить на режим программирования. Вэтом случае обогревательные панели будут управляться по единой программе через внешний (докупаемый дополнительно) или внутренний программатор одного из конвекторов. Программы записываются на специальную кассету, помещаемую в блок управления. Отопительные панели серии Melodie Evolution оснащены системой управления с электронным термостатом, запрограммированным на 4режима (комфортный, экономичный, "антизамерзание" и остановка) и переключателем, рассчитанным на те же режимы плюс программирование. Кконвекторам можно подключить специальную кассету управления Memoprog, которая приобретается за отдельную плату. Кприборам серии Super Spot подключается кассета управления Eco6: уже заложенные в ней программы регулируют работу обогревателей на протяжении всей недели, включая выходные.

Регулируемый диапазон температур в современных конвекторах- от 5-7до 28-30C. Используя возможность программирования, можно задавать любые режимы работы. Скажем, если вы приезжаете в свой загородный дом исключительно на выходные, можно настроить систему таким образом, чтобы в рабочие дни поддерживалась минимальная температура (+7С) при минимальном же энергопотреблении, а к вашему приезду конвекторы нагревали здание до комфортного уровня. И, что самое ценное, поддержание плюсовой температуры в ваше отсутствие (это и называется режимом "антизамерзания") позволит избежать аварийных ситуаций в помещениях, где есть водяные затворы (кухня, ванная комната, туалет), и благоприятно скажется на долговечности несущих конструкций. Вроссийских условиях не редкость- аварийные отключения подачи энергии. Как правило, запасенного домом тепла хватает часов на 20-30. По существующим нормативам электропитание должно быть восстановлено значительно раньше. Как только работа сети возобновится, электроконвекторы начнут работать. Ивсе же, если вы планируете оставить дом на длительное время, лучше перестраховаться и осушить все имеющиеся водяные затворы.

Фирма Модель Мощность, Вт Примечания Цена, $
NOIROT Серия Spot E-II 750-2000 Высота 440мм 115-169
Серия Axane 750-2000 Высота 440мм 126-178
Серия Melody Evolution 750-2000 Высокие, 650мм 162-212
750-1500 Плинтусные, 220мм 173-213
Memoprog - Кассета управления 57-167
Eco-6 - Кассета управления 82
NOBO Серия C2F 250-1500 Высота 200мм 98-146
Серия C4F 500-2000 Высота 400мм 113-164
Серия K4N 250-2000 Высота 400мм, только для помещений с повышенной влажностью 82-148
R 80 XSC - Одиночный электронный термостат 23
R 80 PDE - Двойной электронный термостат с таймером
(9 фиксированных программ)
62
R 80 UDF - Двойной электронный термостат с таймером
(12 фиксированных программ)
88
THERMOR - 500-2000 Все виды панелей 66-144
SIEMENS Серия Basic 400-2000 Модели высотой 200 и 400мм 75-113
Серия Compact 500-3000 Высота 425мм 100-172
Серия Complete 300-1500 Плинтусные панели, 200мм 109-142
DIMPLEX Серия Elite; 6моделей различных типоразмеров и мощностей (сшагом 250Вт) 500-2000 Высота всех панелей 174мм 35-86
TD901 - Термостат биметаллический
(макс. нагрузка 22А)
20
DTK-DP - Встраиваемый термостат
(макс. нагрузка 17А)
20
4800А - Электронный термостат
(макс. нагрузка 17А)
60
ELEGANCE Модели четырех типоразмеров 500-2000 Высота всех панелей 420мм 60-117
Корпорация "ДИПОЛЬ"
(г.Саратов)
ВПС-2000 2000 Высота 520мм, длина 320мм, глубина панели 82мм 40
ОАО "МАЯК"
(г.Винница, Украина)
конвектор «Термия» семи типоразмеров 500-2000 Высота всех панелей 460мм 15-40
EWT Clima 215NT 2000 660450200мм 47
Clima 240TLG 2000 755450220мм;
модель с вентилятором
77
STIEBEL ELTRON Серия CNS; 8 моделей различных типоразмеров и мощностей (сшагом 250Вт) 500-2500 Высота всех панелей 450мм 76-109
ATLANTIC Серия F17-3, с электро-механическим термостатом 500-2500 Высота всех панелей 450мм 75-118
Серия F117, с электронным термостатом 500-2000 Высота всех панелей 450мм 80-114

Размер имеет значение

По своим геометрическим размерам конвекторные панели делятся на три основные группы: высокие (высота 460-650мм), средние (не более 330мм) и узкие, или плинтусные (высота 150-200мм). Размеры в длину колеблются, в зависимости от мощности и исполнения прибора, от 295 до 1035мм. Авот глубина практически постоянна- не более 90мм.

Как правило, фирмы-производители выпускают модели мощностью от 0,5 до 3кВт с шагом 250Вт и массой от 3 до 9кг. Имощность, и масса зависят от габаритов панелей. Высокие панели создают тягу как в обычной печной трубе, значительно увеличивая теплообмен, поэтому их длина незначительна. Плинтусные конвекторы предназначены для установки под низкие окна или витражи. Температура нагревательного элемента в моделях этого типа несколько ниже, чем у высоких приборов, и чтобы сохранить тепловыделение конвектора, его делают длиннее (иногда до2,5м). Врезультате низкие нагреватели работают столь же эффективно, как и высокие. Кстати, плинтусные конвекторы создают меньшие конвекционные потоки, обеспечивая более равномерный прогрев воздуха, особенно в нижней части пространства помещения.

Сегодня в отечественных магазинах можно встретить конвекторные электрообогреватели от таких фирм, как ATLANTIC, NOIROT, THERMOR (Франция), DIMPLEX (Канада), NOBO (Норвегия), ELEGANCE (Финляндия), STIEBEL ELTRON, EWT, SIEMENS (Германия), PROTHERM (Чехия) и другие. Электроконвекторы производятся также в России и ближнем зарубежье предприятиями "ДИПОЛЬ" (г.Саратов), "ДЕЛСОТ" (г.Миасс), заводом "ЛАДОГА" (г.Кировск), компаниями «МАЯК», «ВИКА Интернэшнл» (Украина) и другими. Российские приборы по техническим характеристикам мало чем уступают импортным, но не столь совершенны по дизайну.

Капитальные затраты на монтаж основной отопительной системы частного дома на базе электроконвекторов колеблются от $4 до $8 за 1м2 отапливаемой площади. Это намного дешевле монтажа теплых полов или стандартной системы отопления с котлом, циркуляционным насосом, расширительным баком, запорной арматурой, тяжелыми радиаторами и т.д. Вдобавок существенно экономится время, да и сам масштаб работ несравнимо меньший. Представьте хотя бы, что вместо труб приходится только «кинуть» электрическую проводку. Сами же панели выглядят довольно элегантно и прекрасно вписываются в любой интерьер.

Полезные советы

  • При выборе мощности конвектора пользуются следующим правилом: для зданий с нормальной теплоизоляцией потребуется примерно 70Вт на 1м2; для зданий с плохой теплоизоляцией- уже 100-130 Вт/м2. Суммарную мощность обогрева помещений можно рассчитать по приводимой таблице.

    Упрощенный выбор мощности электроконвектора

    Тип помещения Ванная комната Кухня Детская, спальня Спальня Гостиная
    Размеры помещения, м2 5-7 7-11 7-13,13-18 15-21 20-28
    Мощность обогрева, Вт 500 500 1000-1250 1500 2000
  • Другой вариант- отталкиваться от объема помещения, исходя из расчета: 40Вт на 1м3. Следует также учитывать дополнительные теплопотери за счет внешних стен. Если комната угловая или имеет большую площадь остекления, желательно подбирать оборудование с запасом мощности. Это просто повлияет на скорость прогрева пространства до заданной температуры. Если взять модель с заведомо низкой мощностью, может случиться, что прибор попросту не выйдет на нужный температурный режим и будет все время работать.

  • Для самой мощной панели (не менее 2 кВт) следует подбирать электропроводку с сечением проводника 2,5мм2. Главное, на что надо ориентироваться,- основная жила кабеля должна соответствовать суммарной мощности потребляемого тока всех панелей в доме.

Редакция благодарит ТД «БЕЛАЯ ГВАРДИЯ» и фирмы «ГРАНД-ОТЭКС-РЕГИОН», «РУСКЛИМАТ», «СВИГИ» за помощь в подготовке материала.
