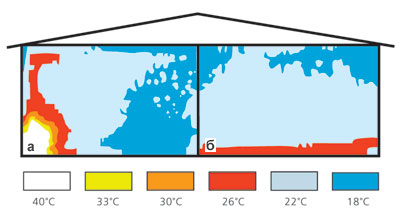

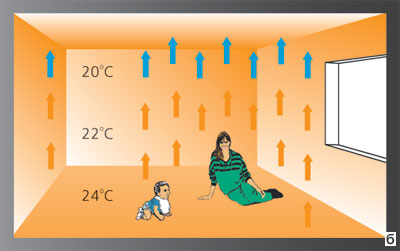

И теплый, и легкийПри радиаторном отоплении воздух под потолком перегревается, а у пола остается прохладным(а). Теплый пол прогревает комнату более равномерно(б) И теплый, и легкийС помощью тепловизора можно увидеть распределение температуры в помещениях. На рисунке- типичная картина для комнаты с радиаторным отоплением(а) и системой теплого пола(б) И теплый, и легкийВ водяной безбетонной системе напольного отопления Wirsbo (UPONOR), монтируемой в деревянных полах на лагах, для установки теплораспреде-ляющих пластин используют настил из досок И теплый, и легкийВариант системы Wirsbo с усиленным основанием (вид снизу) И теплый, и легкий GRUNDFOS И теплый, и легкий EMMETI И теплый, и легкийНасос(а), трехходовой кран(б) и перепускной клапан(в) И теплый, и легкий VIESSMANN

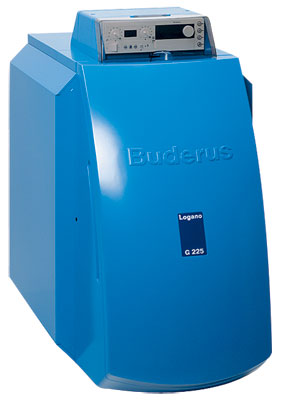

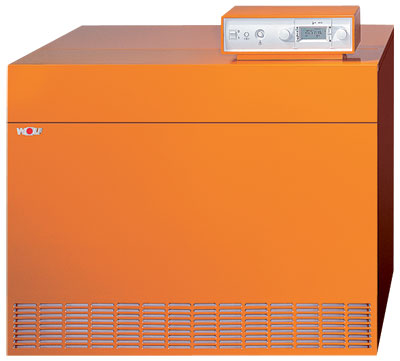

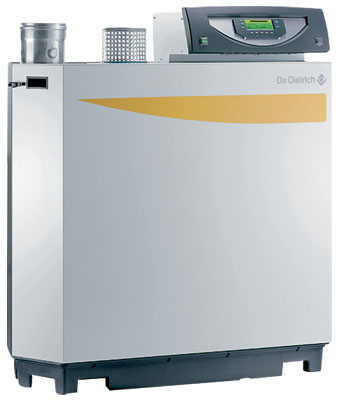

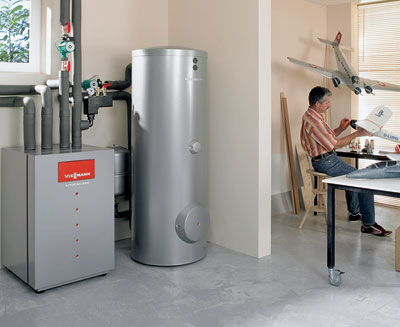

В качестве тепло-генератора, нагревающего теплоноситель, в последнее время все чаще используют высоко-эффективные тепловые насосы И теплый, и легкий WOLF И теплый, и легкий DE DIETRICH И теплый, и легкийСовременные теплогенераторы для коттеджей И теплый, и легкий RAINBOW И теплый, и легкий "ТЕПЛОИМПОРТ" И теплый, и легкийПолистирольная система ROTH(а) и HENCO(в). Металлополимерная труба Pexal для теплого пола(б) И теплый, и легкий ZEHNDER И теплый, и легкий "ТЕПЛОИМПОРТ"

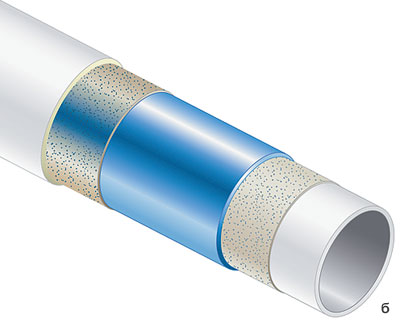

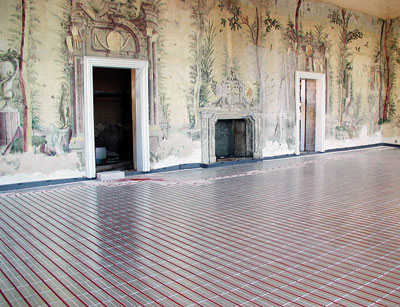

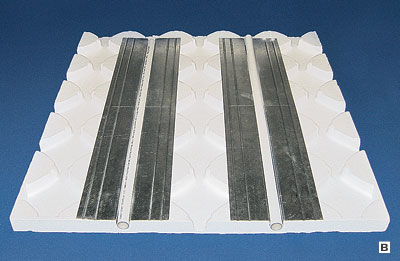

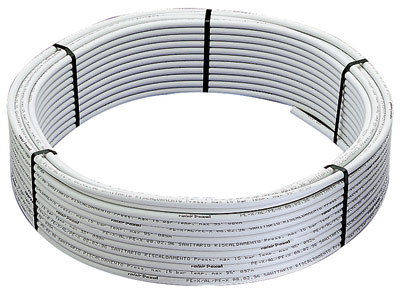

Металло-полимерные трубы для систем теплых полов И теплый, и легкийЭта система (ROTH) подходит для частных спортзалов с покрытием со "сплошной эластичностью" И теплый, и легкийПолистирольная система (REHAU). Может применяться при строительстве и реконструкции жилья
И теплый, и легкий
И теплый, и легкий
И теплый, и легкий

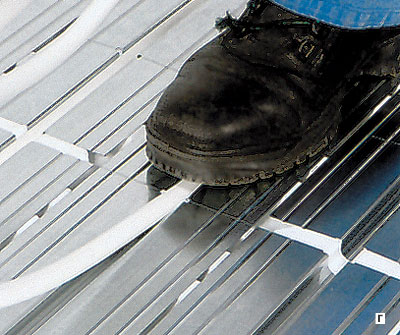

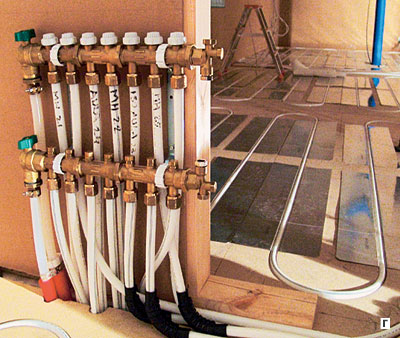

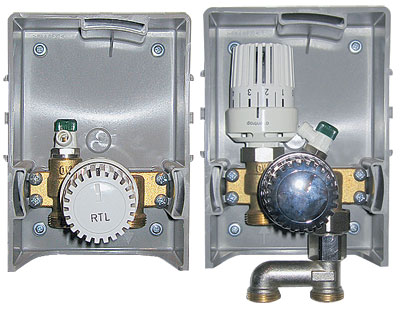

И теплый, и легкийДеревянная настильная система (UPONOR) на основе специальных плит из ДСП с канавками для укладки теплораспре-деляющих пластин(а,б). Металло-полимерную трубу Wirsbo укладывают в желобки пластин(в) и подключают к латунным коллекторам(г) И теплый, и легкийКомнатный термодатчик поддерживает заданную температуру в помещении, управляя термостатической головкой И теплый, и легкийРегуляторы отопления Unibox (OVENTROP)
И теплый, и легкий
И теплый, и легкий
И теплый, и легкий

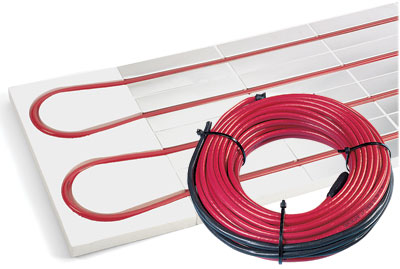

И теплый, и легкийЭлектрическая настильная система (DEVI) на монтажных листах из пенополи-стирола, имеющих алюминиевое покрытие с желобками для кабеля, который монтируется в соответствии с заранее разработанной схемой укладки (а-в). Напольное покрытие укладывается на подложку(г) И теплый, и легкийОборудование настильной системы (DEVI)

Обогрев верхних этажей деревянных загородных домов или других помещений в зданиях со "слабыми" перекрытиями, как правило, осуществляется с использованием радиаторного отопления. Впрочем, согревать их можно и иным способом, например- с помощью облегченной системы теплых полов. Об этом малораспространенном в России подходе к обустройству напольного отопления мы и расскажем.

Заманчивая альтернатива

Надо сразу сказать, что популярностью теплый пол пользуется вполне заслуженно. Ведь при таком способе обогрева комнаты вся свободная от мебели поверхность под ногами излучает тепло. Иобеспечивает наиболее благоприятное для человека соотношение температур по высоте помещения. Например, в жилых комнатах это 24-26С у пола и 20-22С на уровне головы. Такой температурный режим, пожалуй, не в силах поддерживать никакие традиционные отопительные приборы. Да еще, в отличие от обычных систем, теплый пол не инициирует конвекционной циркуляции воздуха, следовательно, воздух не насыщается пылью. Отмечено, что напольное отопление очень благоприятно сказывается на здоровье пожилых людей и детей, особенно страдающих различными аллергическими заболеваниями.

Впрочем, довольно часто застройщикам приходится отказываться от использования в своих жилищах напольного отопления. Причина- недостаточная несущая способность перекрытий, особенно на этажах выше первого. Действительно, традиционно применяемая в строительстве и нередко навязываемая заказчику как единственно возможная, "мокрая" система напольного отопления довольно увесиста. При ее создании поверх толстого слоя теплоизоляции (50-200мм) обычно заливают выравнивающую стяжку, а потом- еще один слой бетона, внутри которого и скрывается теплоизлучающий контур. Далее монтируют пароизоляцию и чистовое напольное покрытие (плитку, паркет ит.п.). Суммарная толщина такого "пирога" достигает 150-300мм, он нагружает перекрытие массой 250-300кг/м2, а иногда и больше. Этот вес приемлем лишь в строениях, где перекрытия выполнены из бетонных плит с несущей способностью свыше 500-600кг/м2. Аскажем, деревянные или другие подобные конструкции выдержать столь значительную нагрузку часто просто не в состоянии.

Кроме того, "мокрая" система не только перегружает перекрытия, но и в ряде случаев заметно "съедает" высоту комнат. Особенно это ощутимо в реконструируемых зданиях постройки 70-80-х гг. прошлого века. Что касается загородных домов, то в случае проведения косметического ремонта далеко не все владельцы готовы ждать целыймесяц, пока можно будет использовать систему отопления (поскольку время, необходимое для полного высыхания бетонной стяжки, составляет 29 дней).

Увы, мало кто из наших застройщиков знает, что наряду с "мокрой" системой напольного отопления существует еще и "сухая", или безбетонная. Она избавлена от недостатков своей тяжеловесной коллеги. Вместо бетонной стяжки в этом случае используют специальные металлические пластины или фольгу, распределяющие тепло от труб или нагревательного кабеля либо на подложку, либо непосредственно на чистовое покрытие пола. Основное отличие "сухой" системы от "мокрой" заключается в снижении нагрузки на перекрытия (например, в деревянных зданиях это примерно 30кг/м2, что почти в 10 раз меньше, чем в случае бетонной стяжки). Заложив "сухой" вариант на этапе проектирования загородного дома, можно заметно снизить общестроительные затраты, отказавшись от излишне прочных конструкций. Не обойтись без "сухой" системы и при необходимости уменьшить толщину напольного "пирога". Его минимальная высота при таком способе обогрева колеблется от 13 до 50-60мм. Отсутствие же «мокрого» процесса существенно сокращает время монтажа. Причем сразу после его окончания система готова к эксплуатации.

"Сухая" система благодаря особенностям своей конструкции (тепловая мощность, которую может передавать в помещение 1м2 подогреваемой поверхности, обычно не достигает 100Вт) чаще всего используется для дополнительного отопления. Она делает комнаты более уютными, нагревая пол до физиологически комфортной температуры. Однако в регионах с мягким климатом безбетонный вариант применяют и в качестве основной системы отопления (удовлетворяющей потребности в тепле всех помещений квартиры или загородного дома). Монтироваться такое оборудование может в детской, кабинете, гостиной, спальне, коридоре и других помещениях.

Внастоящее время используются технологии монтажа безбетонных систем непосредственно в деревянных полах на лагах, а также технологии, применимые для всех типов существующих полов со сплошным плоским основанием (бетонная плита, регулируемый пол из фанеры ит.п.). Последние конструкции называют настильными. Ите и другие могут создаваться как на основе полимерных труб (с подводом теплоносителя), так и с использованием нагревательных кабелей. Далее мы расскажем о некоторых рецептах изготовления «сухих» безбетонных систем напольного отопления.

Анатомия отопления

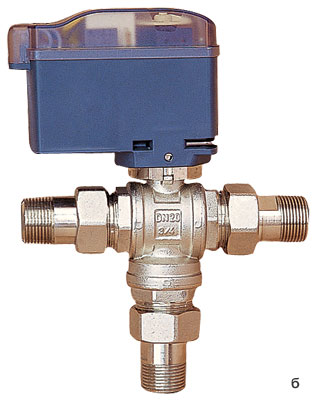

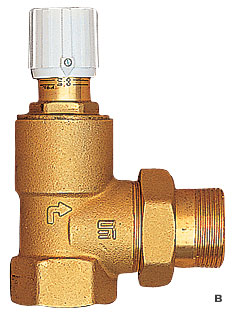

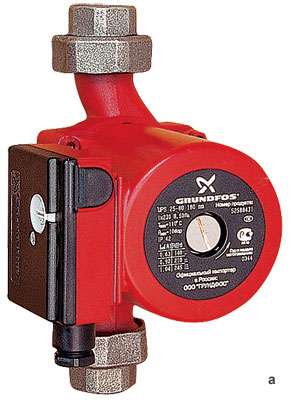

Для "питания" водяных безбетонных систем в коттедже должны предусматриваться котел, коллектор, циркуляционные насосы (на каждый отопительный контур- свой), расширительный бак, а также система управления. Вобщем случае главным исполнительным узлом теплого пола является терморегулятор (смесительный узел). Он влияет на температуру воды в контуре, смешивая в нужных пропорциях воду, поступающую от котла или другого источника нагрева (температура до 90C) и возвращающуюся из системы теплого пола («обратка»). Создать контур в комнате, куда уже подведена горячая вода от котла, при реконструкции помещения можно, например, с помощью специального устройства для монтажа фирмы OVENTROP.

Над теплой водой

Область применения "сухих" теплых полов с подводом теплоносителя- частные дома, оборудованные системами водяного отопления с принудительной циркуляцией. Главными теплопередающими элементами выступают долговечные и простые в монтаже полимерные трубы из сшитого полиэтилена или металлополимера (металлопласта), а источником энергии- нагретый теплоноситель (чаще всего вода), который, проходя по уложенным в полу трубам, отдает тепло чистовому покрытию или подложке.

Главный компонент большинства "сухих" систем с подводом теплоносителя- металлические (алюминий, оцинковка) пластины с желобком для плотного охвата трубы. Ими укрывается 70-90% площади подогреваемого пола (пластины располагаются под чистовым покрытием или под подложкой). По сути, они заменяют бетон, обеспечивая равномерное распределение тепла от труб с горячей водой по всей поверхности. Пластины можно делить на части, подгонять по длине помещения. Взависимости от производителя они либо имеют перфорацию для быстрого монтажа, либо элементарно разрезаются на куски с помощью слесарного инструмента (ножовка, ножницы по металлу ит.п.). При правильной укладке алюминиевые пластины исключают вероятность появления на полу «тепловой зебры» (чередование полос с повышенной и пониженной температурой), а также зон локального перегрева, приводящих к порче покрытия (рассыхание паркета или половой доски).

"Сухие" системы отличаются экологичностью (не образуют никаких излучений) и экономичностью. Затраты на подогрев теплоносителя обычно невелики, особенно при использовании в коттедже котла, работающего на природном газе, или теплового насоса. Однако первоначальные затраты на строительство подобных установок, как правило, весьма и весьма существенны. Так, создание водяной безбетонной системы в одной комнате площадью 10м2 нередко обходится в 21500- 40500руб. и более. Впрочем, если подогрев устраивается в нескольких помещениях загородного дома, приведенные затраты существенно уменьшаются: можно обойтись суммой в 215-940руб. за 1м2 площади. Кроме того, с помощью водяной безбетонной системы сложно получить удельную мощность, превышающую 60-80Вт/м2.

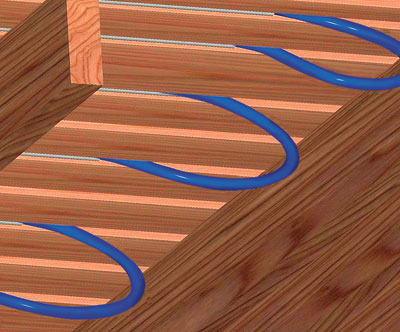

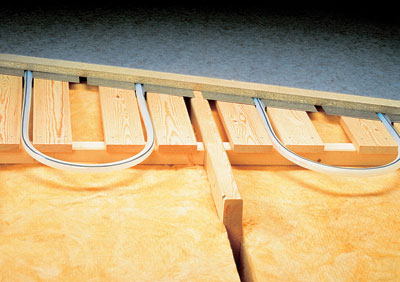

Для иллюстрации технологии монтажа «сухой» системы с подводом теплоносителя в деревянном полу на лагах рассмотрим систему Wirsbo (UPONOR, Финляндия). Она может использоваться в случае, когда расстояние между осями лаг не превышает 600мм.

Вначале между лагами надо уложить утеплитель- чаще всего это минеральная вата. Далее к лагам прибивают доски сечением 9522мм с содержанием влаги не более 10%. Между досками следует оставить зазор (не менее 25мм, конкретная величина определяется при проектировании всей системы). По длине доски надо обрезать за 30см от поперечных стен, чтобы оставить свободное пространство для поворота труб в обратную сторону (при укладке контура). На свободные от настила лаги, расположенные у стен помещения, для выравнивания пола необходимо прибить доски сечением 9522мм.

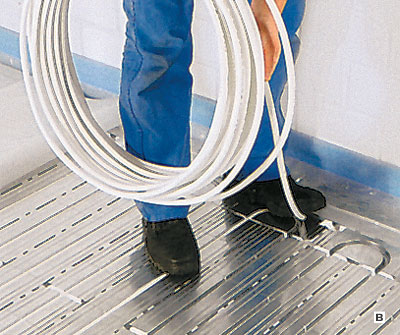

После завершения этих операций на лагах образуется поверхность для монтажа алюминиевых теплораспределяющих пластин. Их следует размещать согласно схеме укладки труб, начиная от наружной стены, и закреплять с помощью гвоздей так, чтобы желобки для труб погружались в зазоры между досками и располагались соосно. Далее монтируют трубу Wirsbo-pePEX диаметром 20мм. Затем на слой пароизоляции помещают древесно-стружечные плиты толщиной 22мм (в оригинальной технологии используются специальные шпунтованные плиты) или же плиты из ГВЛ (этот материал частенько применяется в России, если нет возможности приобрести оригинальные ДСП). Слой плит кладут поперек досок секциями шириной 600мм (равна шагу лаг) и закрепляют шурупами, шпунты и пазы приклеиваются. Вкачестве чистового покрытия пола можно использовать половую доску, паркет, плитку.

И теплый, и легкий
И теплый, и легкий
И теплый, и легкий
И теплый, и легкий
И теплый, и легкий
И теплый, и легкий

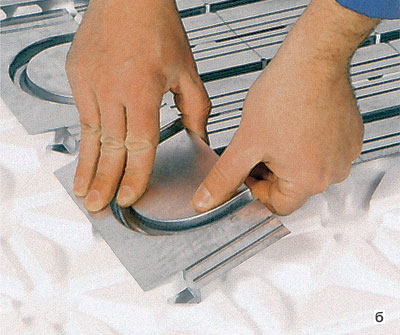

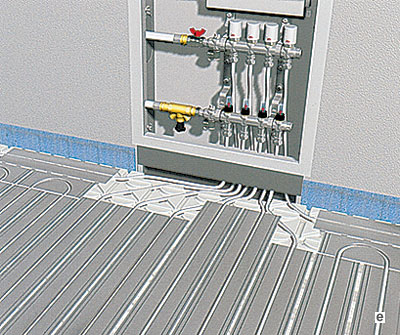

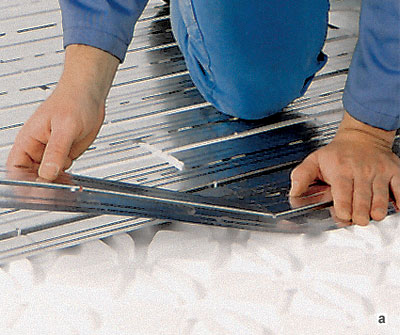

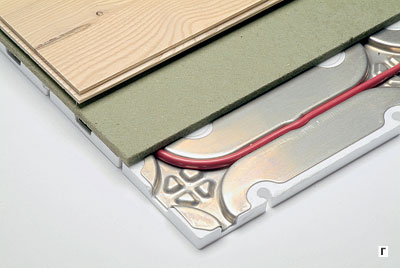

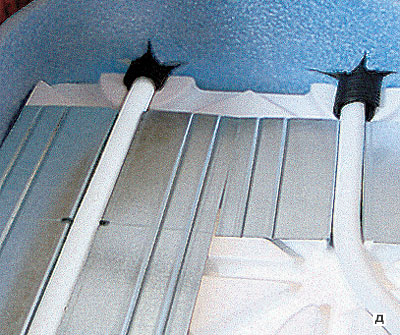

Полистирольная система (OVENTROP): монтаж теплораспределяющих пластин на матах толщиной 25мм(а); установка разворотных пластин(б); укладка металлопластиковой трубы Cupipe (в, г); проход трубы через отверстие в стене(д); отопительные контуры уложены и подключены к коллекторам(е).

Разновидность описанной технологии допускает укладку ламинированного паркета непосредственно на закрытые пароизоляцией алюминиевые пластины, без ДСП. При этом возникнет небольшой выигрыш по высоте помещения, а вот конструкция основания должна быть усилена. Сечение применяемых досок- не менее 7028мм. По длине они должны перекрывать все помещение (от стены до стены) и прибиваться ко всем лагам, кроме торцевых. Во время монтажа труб концы досок поднимаются, петли труб проталкиваются под доски, после чего концы прибиваются к лагам гвоздями. Ламинированный паркет укладывается поперек досок.

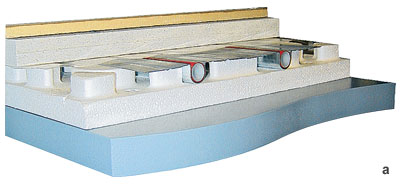

Типичную настильную полистирольную систему предлагает компания THERMOTECH (Швеция). Оборудование монтируется на ровное, чистое и сухое основание. При необходимости (в комнатах с повышенной влажностью или при укладке на фундамент) пол застилают слоем пароизоляции из устойчивого к старению полиэтилена толщиной 80-100мкм. Сверху кладут специальные плиты из полистирола с пределом прочности 200кПа. Взависимости от теплопотерь пола их толщина может составлять 30, 50 или 70мм. Вплитах выполнены пазы для алюминиевых пластин с шагом 150мм (габариты пластины- 12001450,5мм) или 300мм (12002700,5мм).

Пластины укладывают в пазы полистирольных плит без приклеивания. Вжелобки пластин легким нажатием вдавливают трубу Thermotech из сшитого полиэтилена 172мм (здесь и далее: диаметртолщина стенки). Она имеет специальное покрытие, предотвращающее скрипы, которые могли бы возникать во время эксплуатации из-за трения поверхностей. Обычный или ламинированный паркет, а также паркетная доска толщиной как минимум 9мм монтируется непосредственно на алюминиевые пластины через тонкую прокладку из картона или вспененного полиэтилена. При использовании линолеума, керамической плитки или покрытия из ПВХ следует на алюминиевые пластины сначала положить сборную стяжку из листов ГВЛ (по технологии рекомендуются листы производства KNAUF, Германия)- два слоя по 10мм.

Разновидностью настильной полистирольной системы компании THERMOTECH является так называемая система достройки (обновления). Вней используются полистирольные плиты толщиной всего 20мм с уже приклеенными алюминиевыми пластинами. Выбрать такой вариант можно, например, во время реконструкции коттеджа, при монтаже отопления на старый пол (скажем, с покрытием из керамической плитки).

Конечно, комплектующие для настильных полистирольных систем напольного отопления производит не только THERMOTECH. очень интересное техническое решение предлагает компания GIACOMINI (Италия). Ее система позволяет укладывать плитку без применения ДСП или ГВЛ. Вместо них после монтажа полистирольных плит, теплораспределяющих пластин из оцинковки, раскладки трубы (из сшитого полиэтилена PE-X161,5мм или металлопласта 162мм) на пароизоляцию помещают листы из оцинкованной стали размером 500250 или 500500мм. Они создают на полу монолитный металлический экран, обеспечивающий очень равномерное распределение тепла и практически не увеличивающий толщину "пирога". Финишное покрытие крепится с помощью специального плиточного клея. Несомненно, заслуживают внимания полистирольные настильные системы компаний UPONOR, ROTH, OVENTROP, REHAU (все- Германия), HENCO (Бельгия) идр. Окаждой из этих моделей можно поговорить подробнее, и мы непременно сделаем это в будущем.

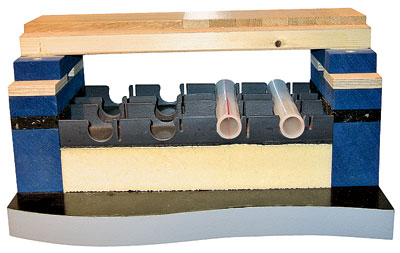

Помимо описанных выше существуют и другие варианты обустройства безбетонных настильных систем. Например, полистирол частенько заменяется специальными ДСП, в которых прорезаны канавки для укладки теплораспределяющих пластин. Получается настильная деревянная система. Всостав ее сухой сборной стяжки входит один слой листов ГВЛ толщиной около 10мм. Комплектующие для деревянных настильных систем производят компании UPONOR, THERMOTECH идр.

Очень проста в монтаже настильная система из гипсокартона (подобная технология была представлена на российском рынке несколько лет назад компанией PEXEP, Финляндия). На ровную (это принципиально!) сухую поверхность укладывают листы влагостойкого гипсокартона (при необходимости предусматривается пароизоляция) и наносят маршрут укладки трубы. Далее в дело идут полосы из гипсокартона. Их прикручивают с помощью саморезов к первому слою ГКЛВ так, чтобы образовались канавки для трубы ПЭТ диаметром 12мм. Вканавке раскладывают отопительный контур, фиксируя трубу хомутиками из отрезков пластиковой ленты и саморезами. Далее канавку с трубой закрывают заподлицо гипсовым раствором. После его засыхания укладывают еще один слой листов влагостойкого гипсокартона, а потом- пароизоляцию и финишное покрытие (например, ламинат).

Паркет без капризов

Поверхностная температура подогреваемого паркетного пола не должна превышать 27С (в том числе под коврами). Если в комнате не более 15-20% площади занято коврами, то для сохранности деревянного напольного покрытия стоит поддерживать на свободных поверхностях температуру 23С, что обеспечит температуру воздуха около 21С.

По закону Ома

Источником тепла в электрической безбетонной системе подогрева пола чаще всего является резистивный нагревательный кабель, размещенный в конструкции пола. Система питается от электросети напряжением 220В/50Гц. Применяется для достижения наивысшего комфорта в помещениях с холодными полами, на первых этажах зданий, а также в любых других жилых и нежилых зонах. Например, в кухне, детской, гостиной или библиотеке. Используют электрические безбетонные системы как в загородных домах, так и в городских квартирах.

Кдостоинствам такого оборудования следует отнести достаточно высокую тепловую мощность (до 100Вт/м2) и низкую закупочную стоимость. Действительно, электрическая система отопления для поверхности площадью 1м2 обойдется заказчику в 2700-4050руб., тогда как на площади 10м2 можно уложиться в 675-810руб./м2. Если же площадь укладки кабеля измеряется десятками и сотнями квадратных метров, первоначальные затраты еще более снижаются. Но суммарная стоимость электрической системы на протяжении всей ее службы скорее всего будет заметно выше, чем стоимость водяной,- из-за дороговизны электроэнергии.

Электрическая система в деревянных полах на лагах. мощность нагревательного кабеля не должна превышать 10Вт/пог.м (60-80Вт/м2), иначе возрастает риск возгорания. Вкачестве основы для укладки нагревательного кабеля в таких системах применяют металлическую крепежную сетку, помещенную над теплоизоляцией между лагами. Размер ячейки сетки- не более 5050мм, диаметр проволоки- не менее 2мм. Важное условие: недопустимо соприкосновение нагревательного кабеля с теплоизоляцией и деревянными конструкциями. Расстояние от закрепленного на сетке кабеля (фиксация- через каждые 30см) до лаг должно составлять минимум 30мм, а до покрытия пола- минимум 50мм. Вместе пересечения кабеля и лаг необходимо выполнить в них прорез (ширина- минимум 30мм, глубина- минимум 25мм) и в обязательном порядке защитить его алюминиевой фольгой или другим несгораемым материалом. Водном прорезе может проходить не более одной нитки нагревательного кабеля.

Стоит позаботиться и об электробезопасности. При укладке нагревательного кабеля непосредственно на металлическую сетку последняя должна быть подсоединена либо к системе уравнивания потенциалов, либо к нулевому защитному проводнику (в соответствии с требованиями гл.1.7ПУЭ).

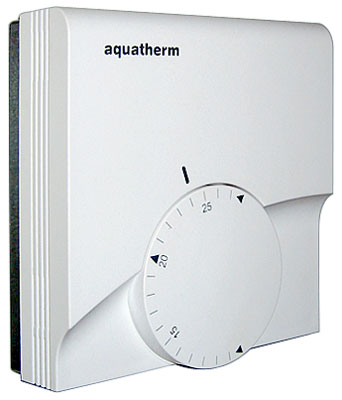

Для управления системой, смонтированной в деревянном полу на лагах, более всего подходят терморегуляторы, которые оснащены встроенным датчиком температуры воздуха в помещении и соединены с датчиком температуры пола. Такой датчик располагается в конструкции пола и измеряет температуру воздуха между лагами. Соединение датчика с терморегулятором должно осуществляться только медным проводом, прокладываемым в металлической или пластмассовой гофрированной защитной трубке диаметром 10-16мм (в зависимости от типа датчика). Терморегулятор рекомендуется устанавливать в обогреваемом помещении на высоте 0,5-1,5м от поверхности пола. Вкачестве чистового покрытия подходят щитовой паркет, шпунтованная половая доска из твердых пород дерева, многослойная фанера с последующей укладкой ламината ит.п.

Среди производителей комплектов оборудования, которое может использоваться для монтажа теплого пола в деревянных полах на лагах, следует выделить ENSTO (Финляндия); имеет смысл обратить внимание на технику DEVI (Дания), CEILHIT (Испания), KIMA, THERMO (обе- Швеция) идр.

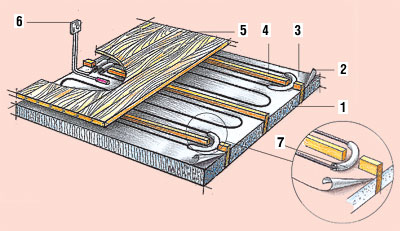

Электроподогрев деревянного пола на лагах (ENSTO):

И теплый, и легкий
1- теплоизоляция;
2- алюминиевая фольга (не обязательно);
3- крепежная сетка;
4- нагревательный кабель;
5- половой настил;
6- термостат;
7- прохождение лаги

На гладких полах различных типов может применяться настильная электрическая система подогрева полов. Такую установку, пригодную не только для коттеджей, но и для городских квартир, предлагает на российском рынке компания DEVI. Специальные монтажные листы devicell DRY позволяют расположить кабельную систему теплого пола DEVI под ламинатом или паркетом и начать ею пользоваться в тот же день. Максимальная установленная мощность- 100Вт/м2.

При создании теплого пола необходимо первым делом подготовить основание, для чего оно тщательно обрабатывается пылесосом. После этого надо разложить монтажные листы devicell DRY на обогреваемом участке в соответствии с подготовленной заранее схемой. Монтажные листы (100050013мм) изготовлены из экструдированного пенополистирола, устойчивого к деформации при нагрузке до 3670кг/м2, и снабжены профилированным алюминиевым покрытием. Их требуется соединить друг с другом с помощью пластиковых защелок (входящих в комплект поставки). Листы укладывают в одном направлении, чтобы совпали пазы для их соединения. При необходимости (например, при сложной форме помещения) их можно разрезать электролобзиком или другим инструментом, придавая им нужные очертания.

Нагревательный кабель deviflex (DTIP-10 и DTIE-10) легким нажатием укладывается в желобки, выполненные на листах с шагом 100мм. Вместе установки датчика температуры пола надо сделать в монтажном листе вырез и с помощью алюминиевого скотча зафиксировать гофротрубку и соединительную муфту нагревательного кабеля. На тех участках, где монтажные листы и нагревательный кабель монтироваться не будут, располагают влагостойкие гипсоволокнистые листы или листы фанеры (для выравнивания пола).

На следующем этапе проводят проверку работоспособности системы и электрических подключений согласно ПУЭ и инструкциям по установке нагревательного кабеля и терморегулятора. Сборку деревянного пола следует производить в соответствии с инструкциями изготовителя (скажем, расстелить подложку из вспененного полиэтилена и уложить ламинат). Систему можно использовать практически со всеми типами деревянных напольных покрытий.

Тонкое решение

Помимо безбетонных систем на основе нагревательного кабеля может использоваться пленочный напольный обогреватель. Этот специальный материал (толщиной не более 1мм) выпускают в виде рулона. Рулон раскатывают, пленку крепят к полу скотчем, а сверху укладывают любое напольное покрытие (ковролин, линолеум идр.). На монтаж обогревателя уходят считанные минуты. Толщина пола при этом не увеличивается. Система работает от электрической сети. Нужная температура задается с помощью терморегулятора. При желании обогреватель можно быстро перенести на новое место.
