Греться будем!

Популярные системы электрического напольного отопления: кабельные секции, нагревательные маты, пленочный теплый пол. Плюсы и минусы систем. Монтаж

Электрический теплый пол- одна из самых комфортных систем обогрева помещений. Внашей стране в жилом секторе такие установки используют главным образом как дополнение к центральному или автономному отоплению. Единожды опробовав в своей квартире теплый пол, человек уже не откажется от него, а при переезде в новый дом позаботится о том, чтобы подобное устройство было и в этом жилище.

Когда появилась первая система подогрева полов, доподлинно не известно. Но, во всяком случае, с тех пор прошло не одно тысячелетие. Еще патриции Древнего Рима наслаждались высоким уровнем комфорта в помещениях общественных бань с полами, подогреваемыми горячими газами, которые образовывались при сжигании в специальных печах дерева и угля. Сегодня для нагрева полов можно использовать подаваемую в каждый дом электроэнергию- она преобразуется в тепло с помощью встраиваемых в конструкцию пола нагревательных кабелей или греющей пленки. Система доступна рядовому потребителю. Оподобных установках мы уже не раз писали ("ИВД", 2007, №11).

Это вам не радиатор!

Главное преимущество напольного отопления- комфортное распределение температуры по высоте помещения. Уступней температура будет в пределах 24-27С, в 1м от пола составит примерно 22-24С, а на уровне головы воздух прогреется только до 22С. То есть работает теплый пол, словно следуя совету полководца Александра Суворова: "Держи голову в холоде, а ноги- в тепле". Авот при применении для обогрева радиаторов и конвекторов распределение тепла по высоте комнаты окажется иным: у ног- 18С, на уровне головы- 24-26С, а у потолка (особенно если дом сталинский, то есть на высоте 3,5-4м)- под 30С. По этой причине даже в жарко натопленном батареями помещении у некоторых людей зимой мерзнут ноги.

Греться будем! Thermo
1
Греться будем!DEVI
2
Греться будем! "Селхит"
3
Греться будем! "Селхит"
4

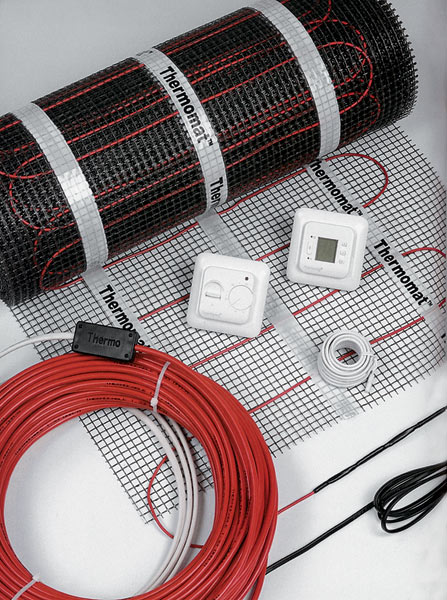

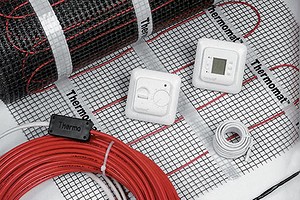

1. Thermo предлагает кабельные секции и маты, а также различные терморегуляторы с датчиками температуры пола

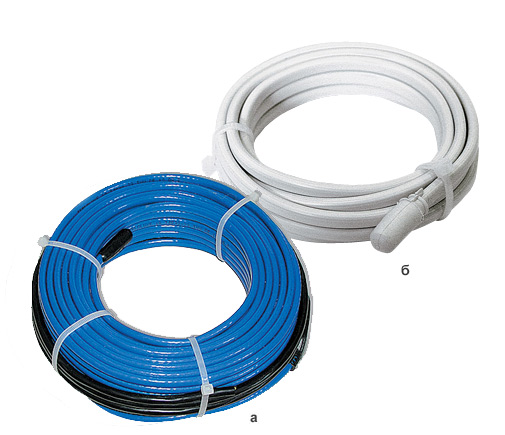

3. Нагревательная секция (а) и датчик температуры пола (б) (ССТ)

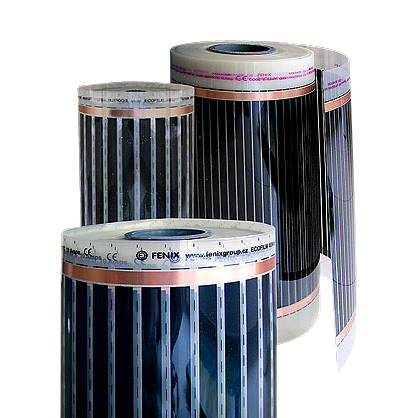

4. С помощью нагревательной пленки Fenix (Flexel) можно превратить в источники тепла полы и потолки

Конечно, есть и другие неоспоримые преимущества напольного отопления. Поскольку в радиаторной системе комнатный воздух контактирует с поверхностями отопительных приборов, нагретыми до температуры 50-80С, возникают интенсивные конвективные потоки, поднимающие с пола в зону дыхания пыль, которая сильно досаждает астматикам и аллергикам. Вто же время при использовании теплого пола восходящие воздушные «течения» не столь интенсивны, и пыль по помещению не циркулирует.

Обобщенный анализ свойств системы электрических теплых полов

Плюсы:
оптимальный уровень комфорта благодаря близкому к идеальному распределению температуры по высоте;
экологичность применяемых материалов;
скрытая установка;
срок службы до 50 лет.

Минусы:
довольно высокие эксплуатационные затраты;
возможно отрицательное влияние слабого магнитного поля на здоровье человека;
неравномерность температурного поля у некоторых систем способствует короблению напольных покрытий, выполненных из ламината, паркета и паркетной доски.

Зимой существенный перегрев воздуха в верхней зоне комнаты при радиаторном отоплении приводит к резкому снижению относительной влажности в объеме всего помещения (до 15-20%). Она выходит за пределы комфортного диапазона, и из-за этого портятся деревянная мебель и полы, но еще сильнее страдают слизистые оболочки обитателей такого жилья. Авот теплый пол не перегревает воздух, поэтому относительная влажность в объеме всей комнаты уменьшается незначительно.

Дизайнерам нравится, что система теплых полов невидима. Установленная под напольными покрытиями, она открывает удивительные возможности для оформления помещения и расстановки мебели. При этом отсутствуют проблемы, связанные с использованием радиаторов, занимающих пространство и часто отнюдь не украшающих интерьер.

Эксперты утверждают, что нагревательные элементы электрических систем проработают столько же, сколько простоит и само здание, в котором они смонтированы, и не потребуют обслуживания.

Среди недостатков системы электрического напольного отопления отметим в первую очередь дороговизну ее эксплуатации, особенно если речь идет об обогреве больших площадей. Затраты на использование системы, обеспечивающей подогрев пола площадью 10-15м2, за 2 года могут превысить цену оборудования (собственно же стоимость нагревательных элементов и приборов управления сопоставима с расходами на покупку многофункционального мобильного телефона). Проводка в квартире должна выдерживать дополнительную токовую нагрузку, возникающую при подключении теплого пола. Наконец, продолжаются научные споры о негативном влиянии слабого электромагнитного излучения, возникающего при эксплуатации электрического напольного отопления, на здоровье людей, находящихся в отапливаемых с его помощью помещениях.

Греться будем! Thermo
5
Греться будем!DEVI
6
Греться будем! "Селхит"
7
Греться будем! "Селхит"
8

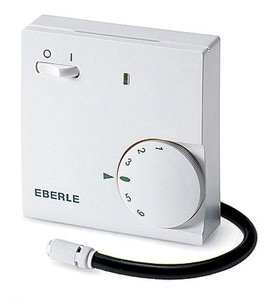

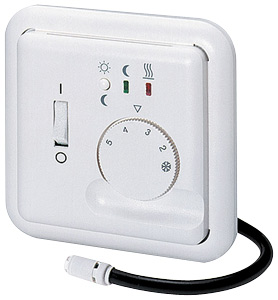

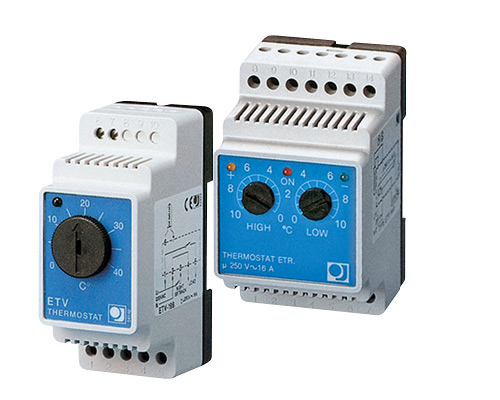

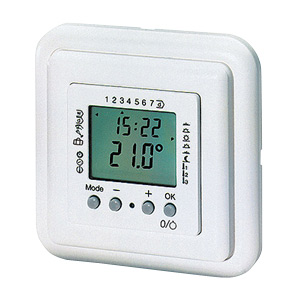

Терморегуляторы, устанавливаемые на DIN-рейку в электрошкафу (5), встраиваемые в подрозетник (6, 8) или закрепляемые на плоской поверхности стены (7)

Поверхностный подход

Прежде чем приобретать оборудование для электрического подогрева полов, необходимо решить, какое финишное напольное покрытие будет использовано в отапливаемой комнате. Оно должно не только быть прочным, износостойким, упругим, легко очищаемым от загрязнений, а также привлекательно выглядеть и соответствовать общему дизайну интерьера, но и «уживаться» с системой обогрева, мирясь с ее горячим норовом. Из-за «несовместимости характеров» часто портится либо само покрытие, либо нагревательное оборудование. На самом деле выбор финишных покрытий для полов, подогреваемых электричеством, не столь широк, как хотелось бы.

Лучше всего для электрических теплых полов подходят керамическая плитка и керамогранит. Эти материалы проводят тепло, незначительно увеличиваются в размерах при нагревании и не выделяют никаких вредных веществ. Толщина плитки составляет 8-30мм, а иногда и более. По своим теплотехническим характеристикам годится для обогрева и линолеум без утеплительной подосновы. Но его довольно редко применяют в современном строительстве- чаще используют ламинат, который также неплохо «дружит» с электрическим теплым полом. «Плавающая» конструкция ламинатного пола позволяет компенсировать его линейные расширения при нагреве.

Толстые ковры и покрытия на резиновой подложке, являясь отменными теплоизоляторами, резко снижают эффективность и долговечность системы электрического напольного отопления. Не подходит и пробка: напольные покрытия на ее основе не только плохо пропускают тепло, но и очень восприимчивы к перегреву. Рекомендуем максимально внимательно отнестись к выбору паркета, а также материалов для его монтажа и отделки. Чтобы поверхность паркета была нагрета до 27С, температура под ним должна составлять 32С. Вподобных условиях плохо просушенная древесина может покоробиться, а некачественный клей и паркетный лак- разложиться. Врезультате ваши домочадцы вынуждены будут вдыхать пары ацетона и другие вредные летучие примеси, входящие в состав этих средств.

Вообще, любой материал, который используют для укладки на подогреваемые полы, должен быть соответствующим образом маркирован производителем на предмет совместимости с ними.

Определение параметров системы на основе кабеля

Исходные данные. Необходимо смонтировать систему дополнительного (комфортного) подогрева пола в кухне-гостиной общей площадью 15м2. Вкачестве покрытия пола используют керамическую плитку. Стационарное оборудование (плита, мойка, холодильник ит.п.) занимает 5м2 помещения. Планируют установить систему подогрева пола на основе нагревательных кабелей DEVI (Дания).

Определение мощности. Согласно исходным данным, нагревательный кабель может быть установлен на свободной площади 10м2. Требуемая удельная мощность нагревательного кабеля для помещений такого типа составляет 0,11-0,13кВт/м2. Рекомендуется применять теплоизоляцию, чтобы уменьшить теплопотери через нижнее перекрытие. Если под той зоной, где монтируют теплый пол, расположены неотапливаемые помещения (подвалы) или уличные пространства, установка теплоизоляции обязательна. Полная мощность кабеля W, таким образом, равна: W= 0,13кВт/м210м2= 1,3кВт.

Выбор модели. Выбирают нагревательную секцию, мощность которой равна полученному значению W или немного больше. Впрайс-листе производителя находят модель DTIP-18 мощностью 1,35кВт (при 220В) с длиной кабеля 82м.

Определение шага укладки. Вычисляют расстояние между линиями укладки кабеля по формуле: H= S100/L, где H- шаг укладки, см; S- площадь укладки,м2; L- длина нагревательного кабеля,м.

В данном случае шаг укладки H= 10100/82= 12,2см. При использовании монтажной ленты Devifast (DEVI), на которой лепестки для крепления кабеля расположены на расстоянии 2,5см друг от друга, шаг укладки кабеля надо будет чередовать (10-12,5см).

Выбор терморегулятора. Для систем полного отопления DEVI рекомендует модели Devireg 535 или 550, а также Devireg 131, 132, 531 или 532. Останавливают выбор на первой из предложенных- Devireg 535, снабженной таймером.

Оценка стоимости. Цена реализации данной системы с монтажом, учитывая стоимость теплоизоляции (экструдированный полистирол плотностью 25кг/м3 и толщиной 6см), металлической армирующей сетки, цементно-песчаной смеси и прочих комплектующих,- примерно 33тыс.руб., причем основную часть этой суммы составляют строительные материалы (по данным представительства DEVI).

Сравнительный анализ свойств секций и матов

Плюсы кабельных секций:
большая гибкость при монтаже (особенно в помещениях неправильной формы, там, где приходится "обходить" участки для мебели и оборудования);
широкое разнообразие погонной мощности нагревательных кабелей и мощности секций;
низкая цена нагревательной секции.

Минусы кабельных секций:
более сложный монтаж (особенно процедура уклад- ки кабеля на поверхности пола); уменьшение высоты помещения на 6-8см; дополнительные затраты на теплоизоляционный материал и толстую цементно-песчаную стяжку.

Плюсы нагревательных матов:
удобство и простота монтажа в помещениях правильной геометрической формы;
незначительная потеря высоты помещения.

Минусы нагревательных матов:
более высокая цена мата по сравнению с нагревательной кабельной секцией аналогичной мощности.

Горячие кабели

Готовы ли вы без сожаления пожертвовать 10-15см высоты помещения для установки напольного отопления? Если да, то при применении практически любого типа покрытия, совместимого с электрическим теплым полом, необходимо оценить возможность монтажа в комнате классической системы подогрева на основе резистивного нагревательного кабеля толщиной 5-8мм и погонной мощностью 0,01-0,02кВт/м. Данные системы на практике подтвердили свою эффективность и долговечность. Некоторые из них работают уже в течение 30-40 лет. Расчетный же срок эксплуатации таких устройств, как утверждают производители, еще больше: он достигает 50, а по некоторым данным- 75 лет. Подобный «трудовой стаж» вполне сопоставим с ресурсом домов, в которых монтируют кабельные системы подогрева полов.

Что такое нагревательный кабель? В его основе- провод (жила) диаметром примерно 1мм из нихрома или другого сплава, обладающего высоким электрическим сопротивлением. Она покрыта полимерной изоляцией (один-три слоя), экраном из медной проволоки (и иногда фольги) и надежной ПВХ-оболочкой. Подобная "одежда" защищает жилу от механического разрушения и влаги, а обитателей дома- от электромагнитного излучения и поражения электротоком.

Греться будем!DEVI
9
Греться будем! "Селхит"
10
Греться будем! CCT
11
Греться будем! "Селхит"
12

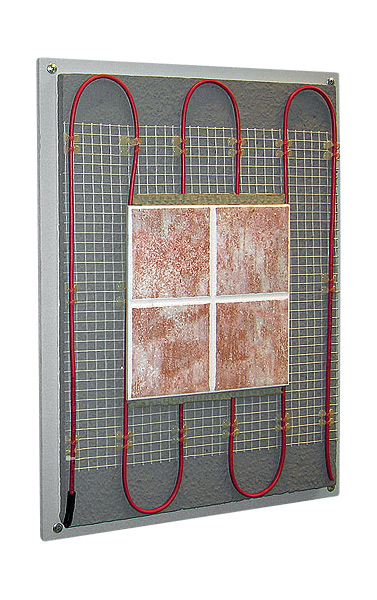

9. Если вы планируете отделывать пол в прихожей керамической плиткой или керамогранитом, то не пожалейте средств на установку электрической системы его подогрева. Ходить по полу тогда приятно будет даже босиком, а влага от обуви и одежды на его поверхности высохнет в считанные минуты

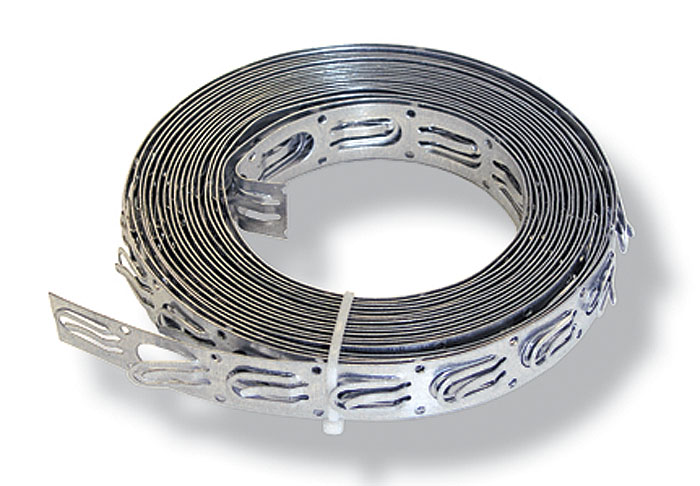

12. Для фиксации нагревательных кабелей на полу до заливки стяжки удобно использовать специальную монтажную ленту, закрепляемую на очищенной и выровненной поверхности пола саморезами

Сам нагревательный кабель в магазинах обычно не продают. Частные лица приобретают выполненное на его основе изделие- нагревательную секцию. Она представляет собой отрезок нагревательного кабеля той или иной мощности (0,03-5кВт и более), к которому подключены два медных провода (холодных конца) для соединения с электросетью. Если в нагревательном кабеле только одна жила из нихрома (одножильный кабель), холодные концы выводят с двух сторон кабеля. Аесли параллельно греющей жиле внутри кабеля прокладывают вспомогательную изолированную жилу из меди, кабель называют двухжильным. Вэтом случае холодные концы подключают к нагревательному участку с одной стороны, а на другой- греющую и медную жилы спаивают и изолируют заглушкой. Вжилых комнатах (спальни, детские, гостиные) специалисты рекомендуют использовать двухжильные нагревательные секции. Для ванных, коридоров и других подобных помещений вполне подходят одножильные секции.

Помимо нагревательной секции в систему теплых полов входит еще один важный электрический компонент- терморегулятор с датчиком температуры пола, предназначенный для управления их работой. Вквартирах обычно применяют простейший терморегулятор с ручной регулировкой режима нагрева пола, а датчик располагают в трубке между витками кабеля и замоноличивают в стяжке. Для систем отопления мощностью свыше 1кВт можно приобрести терморегулятор с функцией программирования по дням недели. Сего помощью легко задать суточную и недельную программу поддержания температуры пола и добиться существенного энергосбережения (обычно более 30%). Устанавливают терморегулятор на стене, в удобном для пользователя месте (как правило, в одной рамке с электрическими выключателями), но есть модели, монтируемые на DIN-рейке в электрощитке квартиры.

Придется также докупить некоторые дополнительные материалы. Монтажная лента нужна для закрепления нагревательной секции на поверхности пола. Гофрированная трубка защищает датчик температуры пола, обеспечивая доступ к нему для диагностики или замены. Теплоизоляция снижает потери тепла, уходящего из отапливаемого помещения вниз (в соседнюю квартиру или подвал), и тем самым увеличивает эффективность работы теплого пола и уменьшает расход электроэнергии. Для первых этажей применяют покрытые ламинированной фольгой плиты из твердого пенопласта толщиной 50-100мм; выше (при условии, что сверху и снизу находятся отапливаемые помещения) можно ограничиться пробкой или пенофолом.

Наиболее распространенный случай- использование нагревательной секции для дополнительного отопления (именно такие устройства некоторые производители называют "теплый пол", хотя мы используем данное понятие более широко, применительно ко всем системам напольного подогрева). При этом размеры и мощность нагревательной секции подбирают, исходя из площади, доступной для нагревания. Нагревательный кабель может быть расположен только на свободной поверхности, а там, где установят стационарную мебель (например, гардеробы, кровати на ножках высотой менее 7см) или же постелют половики, его не укладывают, чтобы не перегорела нихромовая жила.

Если теплый пол будет служить для основного отопления помещения (в комнате без радиаторов), площадь его укладки не должна составлять меньше 70-75% от общего метража комнаты. Потребную тепловую мощность для комнаты определяют по расчету. Ориентировочно для помещения с одной наружной стеной и высотой потолка 2,7м в средней полосе России необходимо 0,15кВт на 1м2 помещения. Для кухни обычно хватает 0,13кВт/м2, а в старых домах может потребоваться более 0,18кВт/м2. Но справедливости ради надо отметить, что на практике из-за дороговизны и постоянных перебоев в подаче электроэнергии этот экологически чистый и комфортный вид основного отопления в России широкого распространения пока не получил.

Греться будем!13 Греться будем!14 Греться будем!15 Греться будем!16

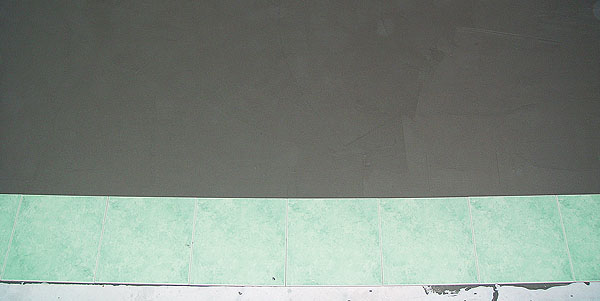

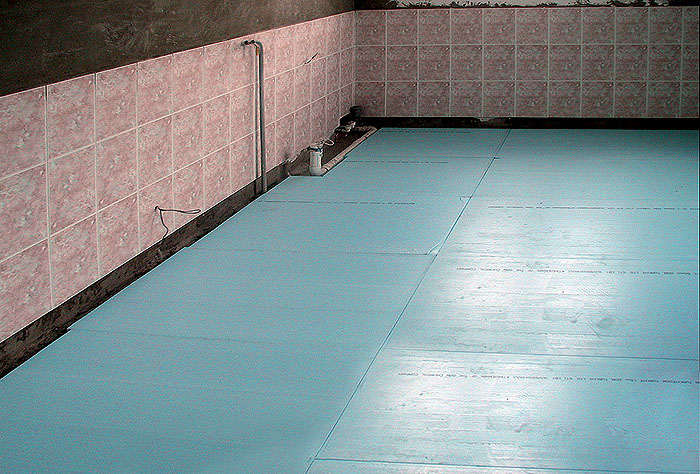

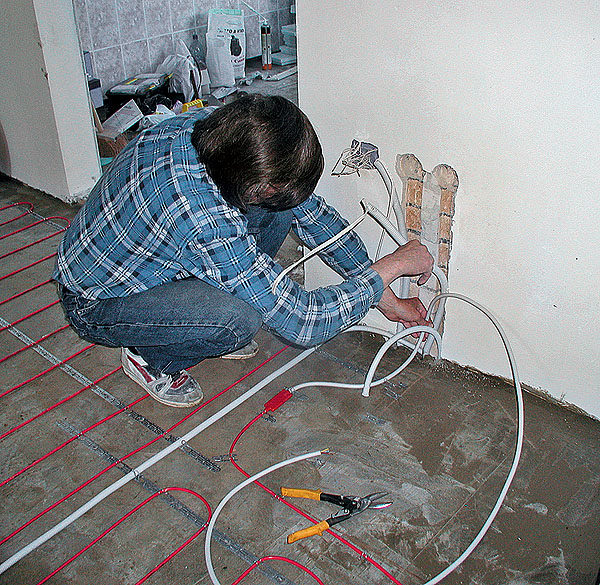

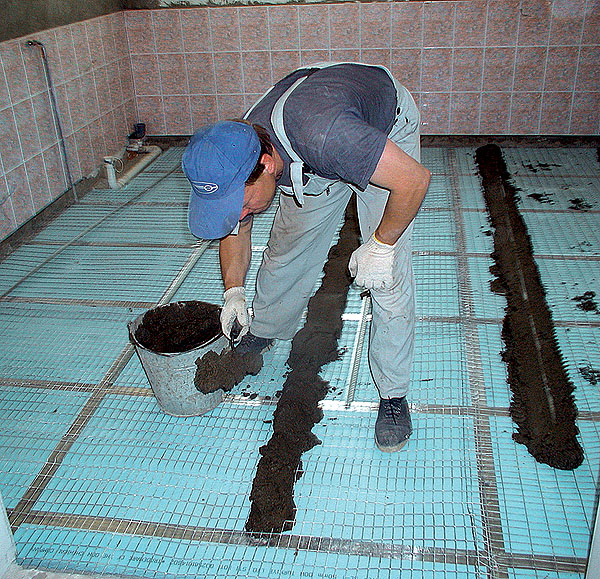

Греться будем!17 Греться будем!18Монтаж теплого пола на основе нагревательной секции DTIP-18 (DeVi). На подготовленную (очищенную от мусора и выровненную) поверхность пола уложили теплоизоляцию- экструдированный пенополистирол (13), стыки между плитами проклеили скотчем. Затем приступили к заливке промежуточной стяжки (4см) с использованием армирующей сетки (14, 15).

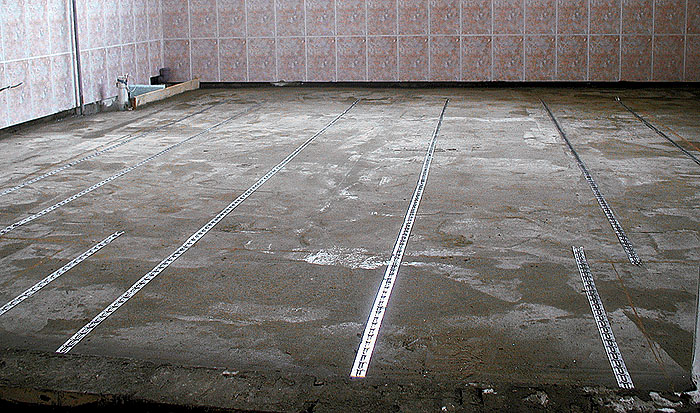

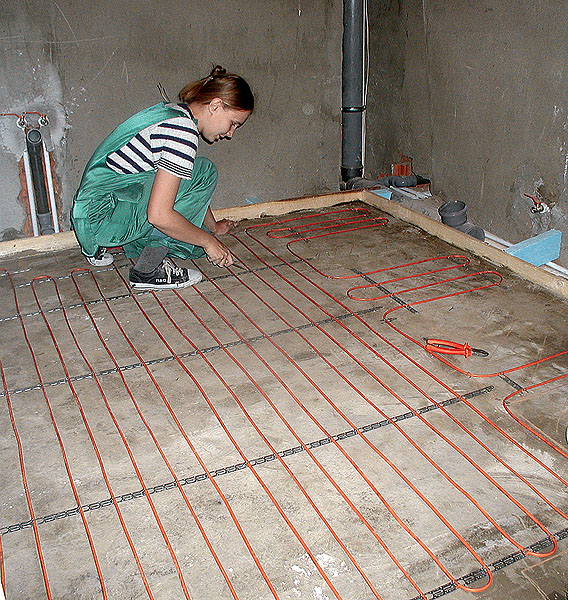

Через 5 дней, когда стяжка набрала прочность, на ней закрепили монтажную ленту (16). По заранее разработанной схеме уложили нагревательный кабель (17), смонтировали термодатчик в гофрированной трубке, прозвонили цепи (18). Далее залили вторую стяжку толщиной 5см, через 29дней установили терморегулятор и подключили систему к сети

Без вреда для кабеля

При проведении в квартире или загородном доме строительных работ специалистами разных фирм-подрядчиков возникает опасность повредить кабельную систему отопления. Как избежать этого?

1.Система должна быть установлена согласно ПУЭ-2001 (Правила устройства электроустановок) и ВТТ КСО-2003 (Временные технические требования к устройству кабельных систем отопления).

2.Сразу после монтажа нагревательного кабеля необходимо составить реальную схему укладки и указать основные привязки к месту: размещение концевой заглушки (если кабель двухжильный) и соединительных муфт, количество уложенных «нитей» нагревательного кабеля, местонахождение термодатчика и пр. Не лишним будет сфотографировать систему.

3.Рабочих следует предупредить, что на площади расположения нагревательных элементов нельзя сверлить и долбить пол, штрабить канавки, вкручивать саморезы ит.д. Терморегулятор во избежание включения системы до момента окончательного затвердевания цементно-песчаной стяжки лучше вообще не подсоединять до начала укладки чистового покрытия пола.

Самая популярная технология обустройства классической системы напольного отопления проста. Пол в комнате (он должен быть ровным) очищают, укрывают теплоизоляцией, после этого делают тонкую стяжку (2-3см) из цементно-песчаного раствора. На ее подсохшей поверхности закрепляют кабель, укладывая его змейкой (обязательно с постоянным шагом, который определен проектировщиком) и не допуская пересечения витков. Между витками кабеля крепят трубку с термодатчиком, который подключают к термостату. Подводят электропитание и выполняют тестирование системы. Далее кабель заливают второй стяжкой, более толстой (3-10см), на которую впоследствии положат напольное покрытие.

В общей сложности "пирог" теплого пола, как уже отмечалось, "съедает" до 10-15см высоты, а срок его "приготовления" составляет не менее 31дня (иногда до 45 дней). Первая стяжка при комнатной температуре набирает требуемую прочность за 2дня, а вторая, в которой расположен кабель, должна сохнуть не менее 29дней- раньше включать систему нельзя. Удилера, предлагающего на рынке продукцию того или иного изготовителя нагревательных секций, можно заказать все расчеты и приобрести необходимые компоненты (нагревательную секцию, термостат, теплоизоляцию ит.д.), а иногда и цементно-песчаную смесь для стяжки- с доставкой к вам на объект. Работу стоит доверять только опытным монтажникам.

Среди производителей нагревательных кабелей отметим прежде всего компании DEVI (Дания) и Ceilhit (Испания), а также ССТ ("Специальные системы и технологии", Россия). Кроме того, выделим фирмы Alcatel, Nexans (обе- Норвегия), KIMA (Швеция), Siemens (Германия), Ensto (Финляндия) идр.

В числе наиболее высококачественных стоит назвать нагревательные секции DEVI на основе двухжильного нагревательного кабеля диаметром 5мм марки Deviflex: DTIP-10 мощностью 0,1-1,4кВт, DTIP-18 (0,13-2,76кВт), а также диаметром 6мм- DTIE-10 мощностью 0,2-2кВт и DTIE-17 (0,15-2,9кВт). Стоимость секций в розничной продаже- примерно 2,5-20тыс.руб. Компания Ceilhit выпускает одножильные кабели моделей PV и PSV, а также двухжильные кабели PSVD. Они снабжены тефлоновым покрытием, позволяющим повысить механическую прочность, электробезопасность и равномерность теплоотвода. Например, мощность секций на основе двухжильных экранированных кабелей PSVD составляет 0,12-2,46кВт, а цена- 1,7-13,5тыс.руб. Среди широкого ассортимента продукции CCT обратим внимание на одножильные нагревательные секции ТЛОЭ мощностью 0,14-3,9кВт (1,6-15тыс.руб.) и двухжильные нагревательные секции ТЛБЭ мощностью 0,11-2кВт (1,6-11,5тыс.руб.). Ите и другие можно использовать для обогрева различных помещений.

Греться будем!19 Греться будем!20 Греться будем!DEVI
21
Греться будем! "Селхит"
22

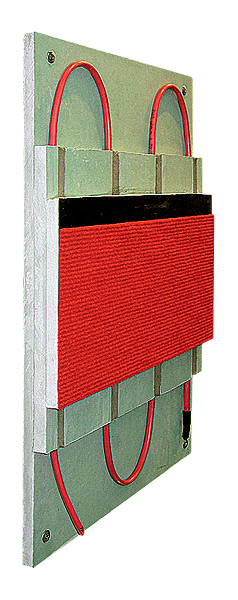

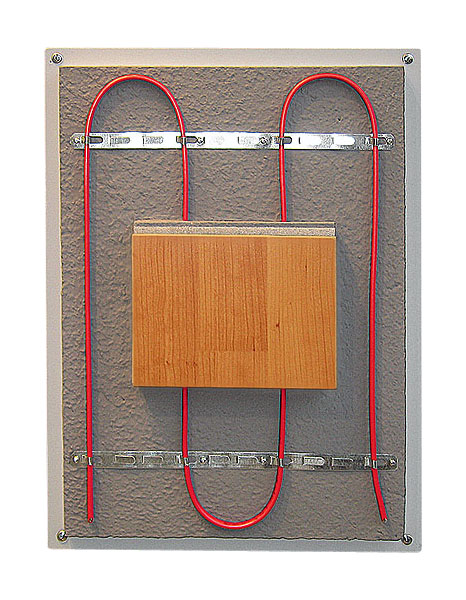

19-20. Помимо широко распространенных способов укладки нагревательного кабеля существуют и менее известные. Например, в системах подогрева полов в загородных домах кабель иногда укладывают между листами гипсокартона (19). Вслучае традиционного монтажа кабеля в бетонной стяжке под ламинат или паркетную доску (20) толщина стяжки должна быть как можно больше, не менее 6-10 см

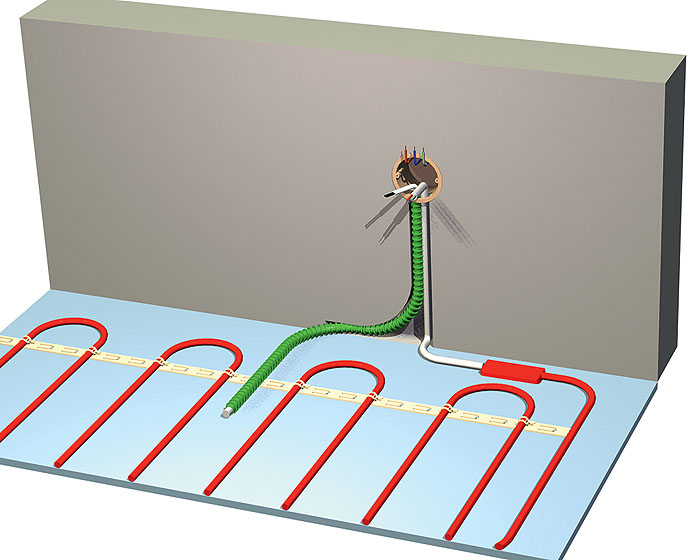

21. Для "считывания" температуры пола датчик терморегулятора монтируют в гофрированной трубке между витками кабеля. Конец трубки должен быть герметизирован, чтобы в него не попал раствор

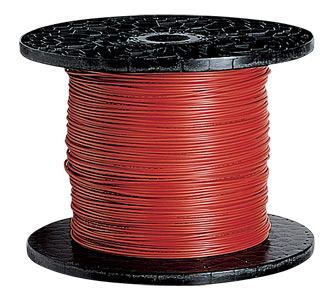

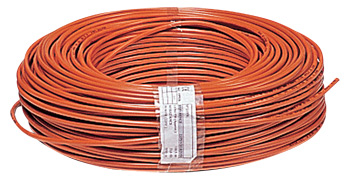

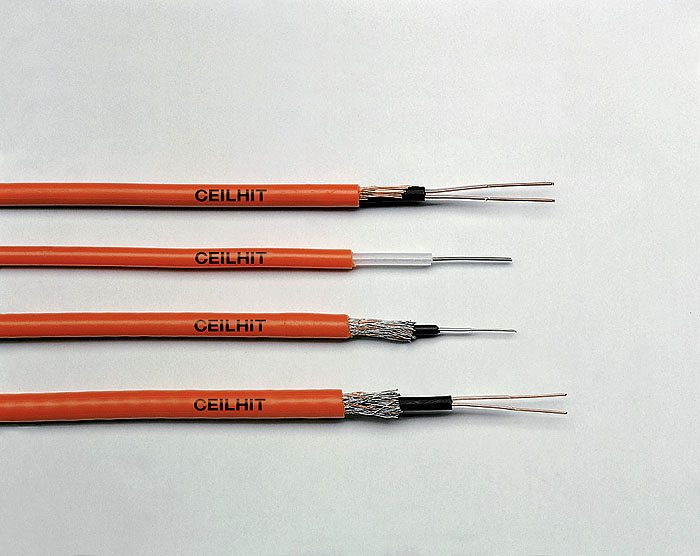

22. В ассортименте продукции Ceilhit представлены нагревательные кабели различной конструкции: одно- и двухжильные, экранированные и неэкранированные

Вам- мат!

Электрические нагревательные маты чаще всего применяют для дополнительного отопления в помещениях с небольшими подогреваемыми площадями - кухнях, ванных и санузлах, где в качестве напольного покрытия использованы керамическая плитка или керамогранит. Толщина нагревательного мата - всего 3-4мм. Устанавливают его непосредственно поверх старого плиточного покрытия, бетонного или деревянного пола, без теплоизоляции. Высота чистового пола в помещении повышается примерно на 1-1,5см. Кукладке матов обычно прибегают при ремонте помещений с невысокими потолками (2,5-2,6м), где не удается создать толстый «пирог» из цемента и теплоизоляции, без которого не обойтись при обустройстве классической системы подогрева полов. При этом существенно экономят на материалах (теплоизоляция, цементно-песчаная смесь), да и «столярка» обходится дешевле: нет необходимости регулировать высоту установки дверей.

Маты появились в продаже относительно недавно, и срок их службы пока не подтвержден «полевыми» испытаниями. Однако производители кабеля утверждают, что они могут использоваться в течение 50 лет.

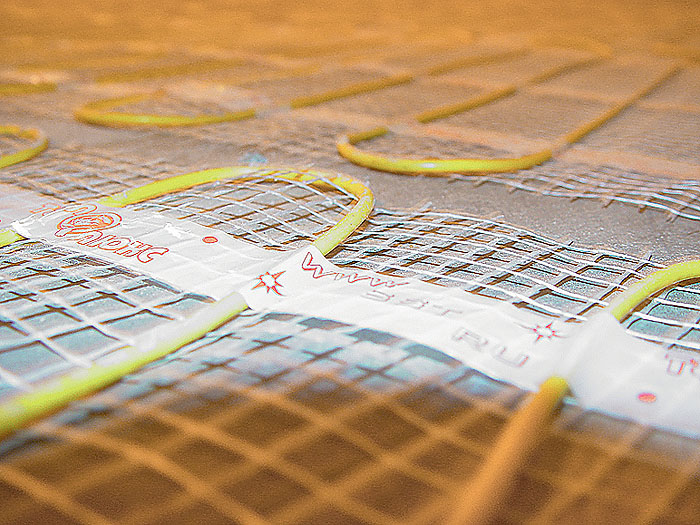

В основе нагревательного мата- резистивный нагревательный кабель диаметром 2,8-4мм. Для удобства монтажа он изогнут змейкой и в таком виде прикреплен к сетке из полимерных нитей. Кабель может быть как одно-, так и двухжильным. Мощность его составляет примерно 0,07-2,3кВт, погонная мощность- 10-17Вт/м. Самые маломощные кабели размещают на сетке шириной 50см (иногда- 40, 80см) и длиной 0,5-1м, а наиболее мощные занимают полотно той же ширины, но длиной до 25м. Для обогрева больших комнат допустимо использовать несколько матов. Длина их холодных концов для подключения к сети составляет 1,5-4м.

Монтировать мат довольно просто. Сначала в полу и стене выполняют штрабу и укладывают в нее трубку с датчиком температуры пола. Затем начинают раскатывать на полу рулон, в который свернут мат. Если за один "проход" вся отведенная под систему площадь не укрыта, у стен, а также при обходе мест установки стационарного оборудования сетку мата разрезают (важно не задеть при этом ножницами сам кабель) и поворачивают мат в нужном направлении. Унекоторых моделей, скажем Devimat (DEVI), сетка имеет клеевой слой и отлично прилипает к чистой, предварительно загрунтованной поверхности пола. Если клеевой основы нет, мат крепят к полу с помощью термопистолета или скотча. Затем на мат наносят плиточный клей или плиточную мастику, после чего кладут плитку. Некоторые производители (например, ССТ) предлагают укладывать мат прямо в слой плиточного клея, после чего покрывать его еще одним слоем, на который можно класть плитку. После высыхания клея (обычно до 7 дней) нужно установить терморегулятор, произвести все необходимые электрические соединения- и система готова к использованию.

Греться будем!23 Греться будем! "Селхит"
24
Греться будем! 25 Греться будем!26

23. Нагревательный мат чаще всего устанавливают под плитку, в слое плиточного клея. Смомента монтажа кабеля и укладки плитки до включения системы должно пройти хотя бы 5-7 дней, чтобы высох клей
24. Нагревательная пленка обычно поставляется в рулонах, от которых отрезают куски необходимой длины, чтобы покрыть ими свободное от мебели пространство комнаты

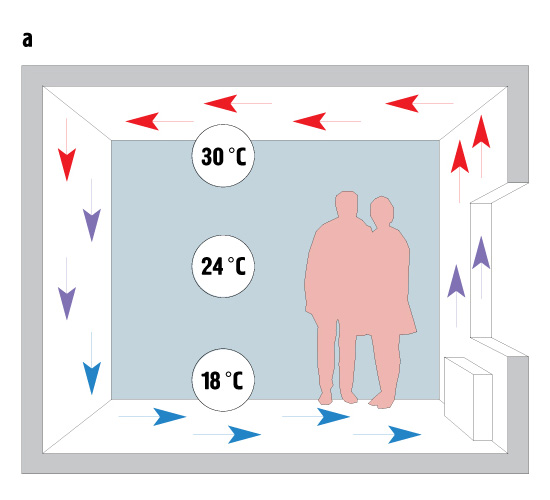

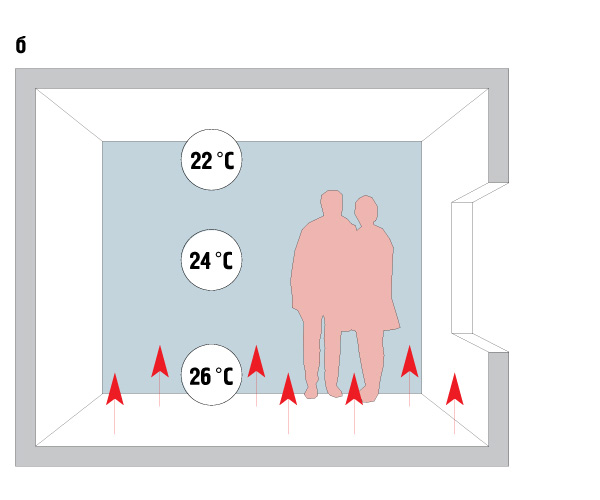

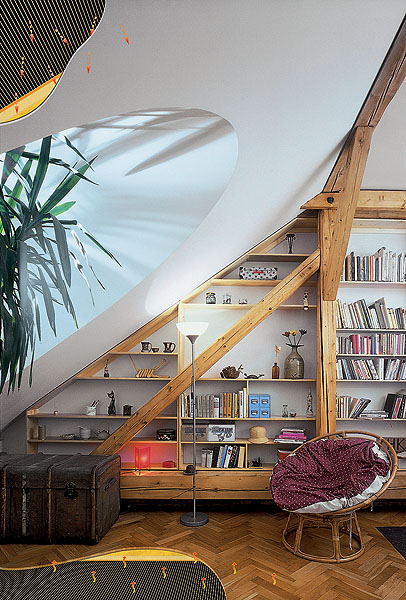

25-26. При всех неоспоримых достоинствах, таких, как высокая мощность и низкая инерционность, радиаторное отопление (25) уступает теплому полу (26) по комфортности. Именно теплый пол обеспечивает наиболее приятное для человека распределение температуры по высоте комнаты

Маты продают как самостоятельное изделие или же в виде комплектов для обустройства теплого пола, специально упакованных в коробки. Подобный комплект включает сам мат, а также термостат с датчиком температуры пола, изолирующую гофрированную трубку для датчика, инструкцию по монтажу и эксплуатации. Никаких сложных расчетов для выбора оборудования производить не надо; для комфортного отопления достаточно купить мат, площадь которого будет соответствовать размеру свободной от мебели поверхности, предназначенной для подогрева.

Воспользовавшись Интернетом или обратившись в магазин, вы сможете приобрести маты компаний Ceilhit, DEVI, Ensto, Nexans, Siemens, Thermo (Швеция), а также ССТ.

Отметим продукцию некоторых компаний. Фирма DEVI поставляет одножильные маты Devimat DSVF-150 (площадь укладки- 0,5-10м2) и созданные на основе двухжильного кабеля Devimat DTIF-150, которые способны подогревать 0,5-12м2. Они стоят 2-15тыс.руб. УССТ есть комплекты оборудования (мат, терморегулятор и трубка для датчика) "Теплолюкс-MiNi" на базе матов МН (одножильный нагревательный кабель), обогревающие 0,65-15,3м2. Цена- 2,85-15,9тыс.руб. Наборы Tropix с матами на основе двухжильного кабеля (площадь укладки- 1-13,5м2) обойдутся в 3,6-16,2тыс.руб. Ceilhit выпускает хорошие маты площадью 0,9-10м2 на базе двухжильного кабеля 22 PSVD стоимостью 2,9-14,5тыс.руб.

Пример определения параметров системы на основе мата

Исходные данные. Владелец загородного дома желает собственноручно установить в реконструируемом гостевом санузле площадью 9м2, расположенном на втором этаже его жилища, комфортную систему подогрева пола на основе оборудования Ceilhit. Свободная от стационарной мебели площадь для укладки кабеля составляет 3м2. Существенное изменение высоты помещения в результате монтажа теплого пола недопустимо. Вкачестве напольного покрытия планируют использовать плитку.

Выбор модели мата. Поскольку высота конструкции пола должна быть минимизирована, а кроме того, хозяин хочет самостоятельно устанавливать нагревательную систему, оптимально применение нагревательного мата, площадь которого примерно соответствует размеру подогреваемой поверхности. Мат целесообразно монтировать без теплоизоляции, непосредственно на старую плитку. Уровень пола в санузле при этом поднимется на толщину плиточного клея и новой плитки- примерно на 1-1,5см. По каталогу компании Ceilhit находим модель Ceilhit 22 PSVD/180-N50-550 мощностью 0,55кВт, рассчитанную на площадь обогрева 2,8м2.

Выбор терморегулятора. Вкачестве терморегулятора с датчиком температуры пола для системы комфортного подогрева производитель матов рекомендует использовать EB-Therm 50, EB-Therm 100 (Ebeco, Швеция) или FR-E 52531, FR-E F2A (Eberle, Германия). Выбираем модель FR-E 52531 как наиболее соответствующую концепции оформления обогреваемого помещения.

Оценка стоимости. Цена данной системы при самостоятельном монтаже без учета стоимости напольного покрытия (керамической плитки) составляет 8,4тыс.руб. Ну а профессиональный монтаж мата обойдется примерно в 2тыс.руб. (по данным компании Ceilhit).

Теплая вода в полу

Конкурент электрических теплых полов- водяное напольное отопление, комплектующие для которого производят Uponor (Швеция- Финляндия), Rehau (Германия), Kan-Therm (Польша), Henco (Бельгия) идр. Вгородских квартирах его обычно не используют, а вот для коттеджей оно подходит как нельзя лучше, в том числе и как основное. Водяные теплые полы, несмотря на высокие первоначальные затраты, в 5-6 раз экономичнее электрических. Они не создают электромагнитных полей, к тому же при их укладке не обязательно учитывать расположение мебели. Водяные теплые полы для основного отопления всех помещений загородного дома площадью 200м2 стоят около 75тыс.руб. (по данным фирмы Uponor).

Излучающий карбон

Пленочные электрические нагреватели в системах подогрева полов наиболее широко используют в Корее, Китае, странах Евросоюза, в частности в Великобритании. Их популярность растет и в России. Чаще всего пленочные нагреватели монтируют под ламинат и паркетную доску, а также под напольные покрытия других видов, в том числе под линолеум и ковролин «сухим» способом. Стяжку при этом не делают, поэтому включать систему допустимо сразу после монтажа, занимающего не более 1-2 дней (можно управиться и за пару часов). Реже, но все же применяют у нас технологию «мокрого» монтажа, распространенную в Корее: пленку, подобно кабельным нагревательным матам, укладывают в слой плиточного клея под плитку или керамогранит. По заявлениям производителей, современный пленочный электрический нагреватель в системе напольного отопления будет служить в течение 30-50 лет.

Конструктивно все нагревательные пленки выполнены одинаково: между двумя слоями полиэстера расположен углеродный нагревательный слой, напыленный в виде параллельных полос или иного рисунка. Сетевое напряжение к нему подводится по медно-серебряным проводникам, также запаянным между слоями полиэстеровой пленки в ее краевых зонах. При ширине пленки, например, 600мм нагревательное поле шириной 550мм ограничено двумя негреющими краями шириной по 25мм. Основное преимущество нагревательной пленки в том, что тепло выделяется равномерно со всей ее поверхности. Это качество особенно важно при подогреве паркетных и ламинированных покрытий, боящихся неравномерного нагрева.

Авот сочетание кабельных теплых полов с паркетом возможно, но связано с определенными трудностями- в частности, необходимо обеспечить равномерный прогрев. Напри- мер, нужно обязательно брать нагревательный кабель с минимальной погонной мощностью (желательно до 0,1кВт/м2) и с более частым шагом укладки, увеличивать толщину стяжки до 6-10см. При применении пленки пределы термостойкости материалов напольного покрытия почти никогда не бывают превышены, а в комбинации с подходящим терморегулятором соблюдаются и санитарно-гигиенические нормы (температура на поверхности пола в жилых комнатах- не более 27С, в ванных - до 33С). Характерно, что пленочные нагреватели сохраняют работоспособность даже при разрушении части греющего углеродного слоя.

Определение параметров системы на основе нагревательной пленки

Исходные данные. Вреконструируемой ванной комнате площадью 4,5м2 свободная от мебели поверхность пола, который будет облицован керамогранитом, составляет 3м2. Ванная расположена в квартире на втором этаже типового панельного дома в средней полосе России. Для дополнительного отопления этого помещения планируют установить систему пленочного подогрева пола Caleo.

Определение мощности. Для комфортного подогрева полов в ванной комнате компания Caleo рекомендует нагревательную пленку PF-220 максимальной потребляемой мощностью 0,22кВт/м2.

Выбор оборудования. Для площади 3м2 вполне подойдет модель PF-220-610 мощностью 0,66кВт, представляющая собой нагревательную пленку размером 6100500мм. Пленка поступает в продажу в комплекте с коннекторами, электрической проводкой и битумной изоляцией для контактов. Заказчику остается отдельно приобрести терморегулятор (в данном случае- UTH-80) с плоским сенсором температуры пола, теплоизоляцию "Инфрафлекс" толщиной 3мм, скотч, плиточный клей и сетку из стекловолокна СТРЭН-С4 (при монтаже она должна слегка выступать за края пленки).

Оценка стоимости. Цена системы с монтажом (без учета затрат на напольное покрытие) составляет 10,2тыс.руб. (по данным компании Caleo).

Греться будем! CCT
27
Греться будем!28 Греться будем!29 Греться будем!30

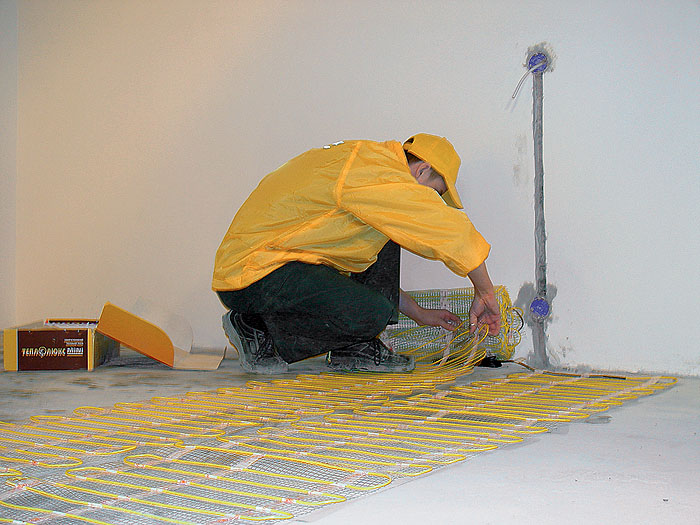

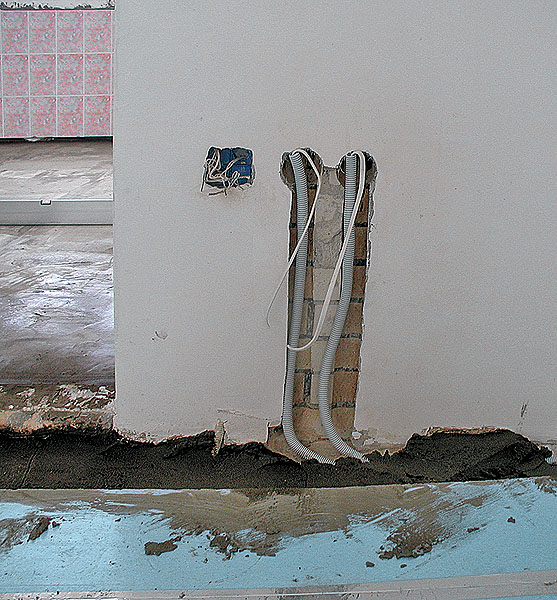

Монтаж нагревательного мата ССТ. Сначала в стене выполнили отверстие под терморегулятор с датчиком температуры воздуха, а также штрабу для укладки питающего кабеля. Пол очистили от мусора и загрунтовали (27).
Мат разложили на полу и зафиксировали с помощью термопистолета (28, 29). Затем на мат нанесли слой плиточного клея и уложили плитку (30). Подключение терморегулятора и «запуск» системы были осуществлены через 7 дней

Обязательное условие успешной эксплуатации пленки- размещение под ней теплоизоляции, по возможности с теплоотражающим эффектом. Применяют материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой. Авот материалы на основе алюминиевой фольги недопустимы (при нарушении диэлектрических свойств полиэстера возможно короткое замыкание). При укладке под мягкие напольные покрытия (линолеум, ковролин ит.п.) рекомендуют использовать теплоотражающий материал с мягкой прослойкой, например "Инфрафлекс", "Энергофлекс Супер ТП", "Пенотерм НПП" толщиной 3-5мм. Под ламинат, паркетную доску кладут более жесткий теплоотражающий материал, допустим пробку.

Для управления пленочным теплым полом можно применять термостаты традиционной конструкции, с датчиком температуры пола, который монтируют в трубке, уложенной в штрабе в полу, под листами пленки. Однако при установке системы в обжитом интерьере почти всегда удобнее использовать модели термостатов с плоским датчиком температуры, например серии UTH (Сaleo, Россия- Корея),- под них штрабить канавку не нужно.

Отдельные полосы пленочных нагревателей укладывают на полу параллельно друг другу по всей нагреваемой площади (там, где нет стационарной мебели), без накладок и перекрещиваний. Если рулон пленки разрезают на фрагменты, необходимые для покрытия подогреваемой площади, прямо на объекте (это делают только по линиям отреза, которые отмечены на пленке) между собой, а также с сетью их подключают параллельно при помощи медных проводов с обжимными коннекторами. Ну а если пленка куплена в комплекте с уже подсоединенными к ее токоведущим шинам проводами, последние соединяют между собой в клеммной коробке, установленной заподлицо с поверхностью пола. Ксети пленку подключают посредством тех же проводов с коннекторами через УЗО с током срабатывания 30 мА.

Наибольшее распространение в России в настоящее время получила продукция Caleo. Под этой торговой маркой продают комплекты пленочного теплого пола, в состав которых входят подготовленная к монтажу нагревательная пленка удельной мощностью 0,15; 0,22 или 0,4кВт/м2 и площадью 1-20м2 (в рулоне шириной 500мм), электропровода, комплект коннекторов и изоляции, инструкция по монтажу. Например, стоимость комплекта на основе нагревательной пленки мощностью 0,22кВт/м2 для площади 5м2 составляет 9,2тыс.руб. Дополнительно придется приобрести лишь терморегулятор с плоским сенсором температуры пола (2,1-3,7тыс.руб., в зависимости от варианта исполнения и выполняемых функций) и теплоотражающий материал.

Второй крупный игрок на рынке- компания Flexel (Великобритания), выпускающая нагревательную пленку Fenix Ecofilm с удельной мощностью 0,06; 0,08; 0,15; 0,2; 0,24 и 0,3кВт/м2. Так, Fenix Ecofilm F 608 удельной мощностью 0,08кВт/м2 (1,3тыс.руб. за 1м2, ширина рулона- 600мм) используют для устройства системы подогрева полов, покрытых ламинатом.

Пленочный теплый пол: за и против

Плюсы:
быстрый и удобный монтаж без стяжки;
плавное возрастание температуры и равномерная теплоотдача со всей поверхности пленки;
сохранение работоспособности даже при разрушении части карбоновых проводников.

Минусы:
необходима повышенная осторожность при монтаже;
при «сухой» укладке требуется дополнительное оборудование для защиты (УЗО).

Греться будем! Caleo
31
Греться будем!32 Греться будем!33 Греться будем!34

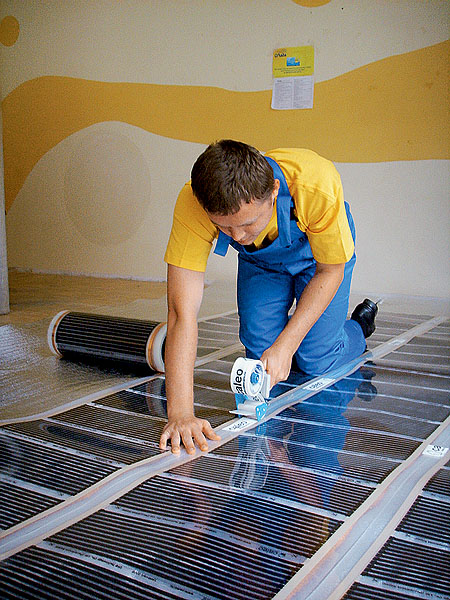

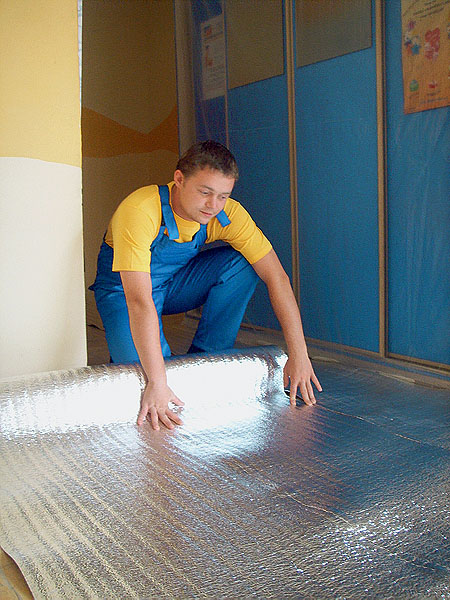

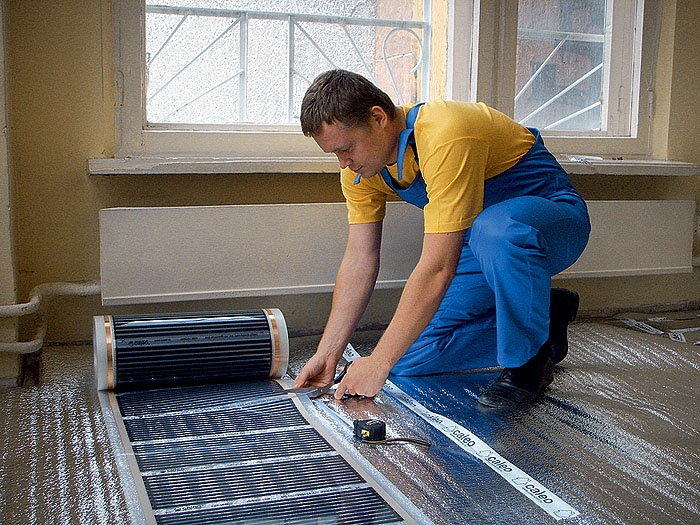

Монтаж пленочного теплого пола Caleo начали с установки на поверхности пола теплоизоляционного материала (31). Затем на изоляцию уложили отрезанные от рулона полосы нагревательной пленки (32).

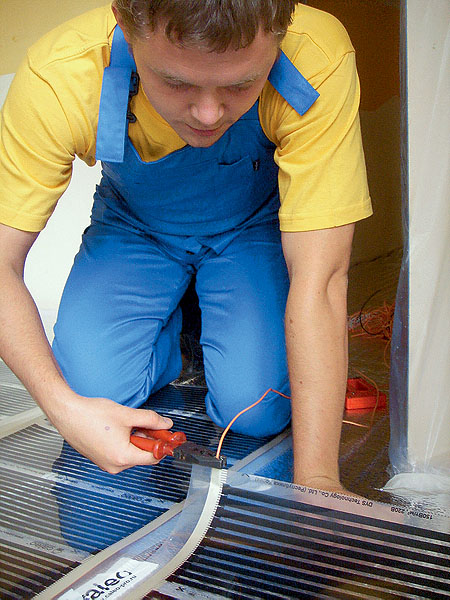

С помощью обжимных коннекторов и медных проводов отрезы пленки соединили между собой, подключили к терморегулятору и сети, стыки полос пленки проклеили скотчем (33,34). Затем положили ламинат и включили систему

Редакция благодарит компании DEVI, Caleo, «Селхит», ССТ за помощь в подготовке материала и предоставленные фотографии.
