Различные виды листового стекла: низкоэмиссионное, тонированное, ламинированное, закаленное, рифленое и окрашенное стекло

Знаете ли вы, что современное листовое стекло- чрезвычайно многогранный материал? Различные его виды зимой защищают от холода, летом- от жары, при необходимости отсекают лишние шумы, встают на пути огня во время пожара, ограждают дом от нападения и взлома, пуль и взрывов, при этом делая его не только безопасным, комфортным, но и красивым.

За гранью реальногоАрхитектор А. Аргале
Фото К. МанькоЧеловек- существо нежное. Зимой многие жалуются на холод и неуклонно растущие цены на отопление, летом сетуют на жару, расходуя электроэнергию и деньги на охлаждение жилища. Хотя первый шаг на пути энергосбережения нами уже сделан. Благодаря массовой установке герметичных стеклопакетов прекратилась утечка тепла, происходившая из-за высокой теплопроводности стекол и естественной воздухопроницаемости окон, а проще говоря- многие квартиры избавились от сквозняков и стали теплее. Следующую задачу- снизить потери тепла от теплового излучения- можно решить с помощью низкоэмиссионных стекол, применяемых в стеклопакетах.

Время хранить тепло

Обычное стекло обладает низкой теплоизолирующей способностью. По-этому зимой и поздней осенью вблизи окон образуются холодные зоны. Прогрессивную мысль- нанести на поверхность стекла тонкий (практически невидимый) слой окислов металлов, который плохо пропускает тепловые (длинноволновые или инфракрасные) волны,- воплотили в жизнь. Это привело к тому, что такое стекло более 60% передающегося на него тепла от нагретого отопительными приборами воздуха стало отражать обратно в помещение, при этом практически беспрепятственно пропуская в дом солнечные лучи (коротковолновое излучение).

За гранью реальногоФото 1
AGC
За гранью реальногоФото 2
AGC
За гранью реальногоФото 3
AGC
За гранью реальногоФото 4
AGC

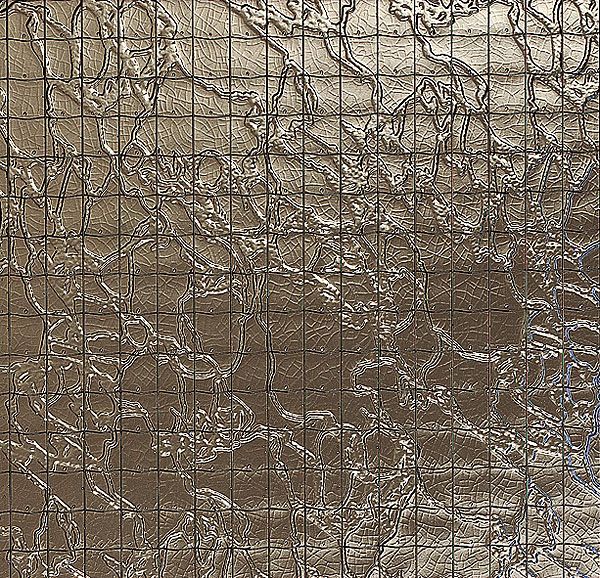

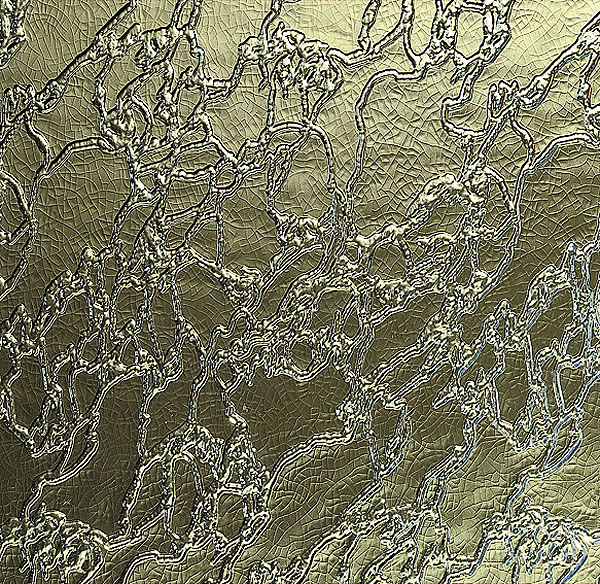

1-3.Декоративные прозрачные или окрашенные в массе стекла Imagin (AGC) с нанесенным на одну или обе стороны объемным узором, который выбирают из более чем 30 вариантов. Стекло можно подвергать закаливанию, ламинированию, пескоструйной обработке, а также использовать в составе стеклопакета. Толщина варьируется в пределах 3-19мм.

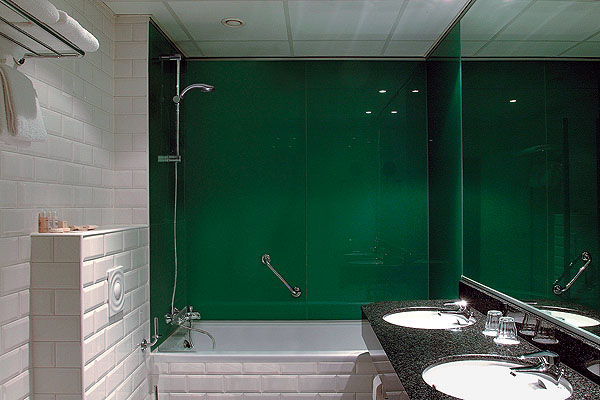

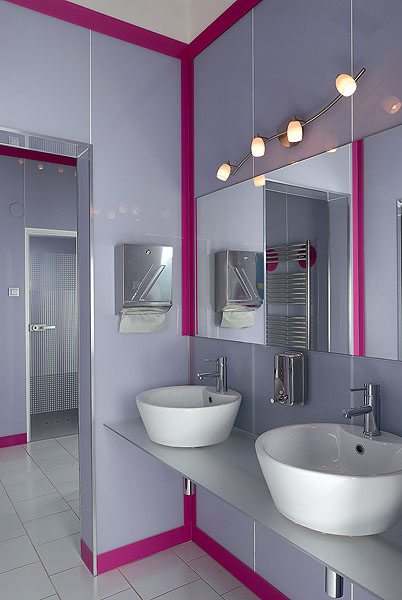

4.Стекло Lacobel (AGC) с цветным влагостойким лакокрасочным покрытием на обратной стороне прикрепляют к стенам силиконовым или плиточным клеем.

Стекла, обладающие такими полезными свойствами, называют низкоэмиссионными или энергосберегающими. Для их получения используют два типа покрытий: твердое и мягкое. Первое наносят в момент изготовления стекла на еще горячую размягченную поверхность. Под воздействием высокой температуры покрытие буквально спекается с основой и в готовом виде отличается высокой механической прочностью. Так производят К-стекло. Однако специалисты считают, что будущее не за ним, а за I-стеклом, производимым по менее затратной технологии. Мягкое покрытие на основе окислов металлов с помощью системы магнетронного распыления наносят на уже готовое стекло, помещенное в вакуумную среду. Полученный слой намного тоньше, менее устойчив к механическим воздействиям и влаге. Но это не так уж и важно, ведь устанавливают I-стекло только в герметичные конструкции стеклопакетов, покрытием внутрь. Зато его энергосберегающие свойства в 2 раза лучше, чем К-стекла.

Наша справка

Флоат-стекло- самый распространенный в настоящее время тип листового стекла. Процесс его производства, ставший впоследствии мировым стандартом, разработал англичанин Аластер Пилкингтон в 1952г.Суть процесса такова: из печи плавления стеклянную массу выливают в ванну на слой расплавленного олова. Она равномерно разливается, формируя гладкую поверхность стекла. Толщина определяется количеством вылитой в ванну массы и составляет 0,4-25мм. Максимальный размер листов, получаемых этим способом,- 63,21м. Сегодня производят стекло размером 93,21м, но пока его трудно обрабатывать, хранить и транспортировать. Флоат-стекло обладает идеально глянцевой поверхностью, не нуждающейся в полировке, высокой светопропускающей способностью, великолепными оптическими свойствами, исключающими искажение изображения.

Испытания подтверждают, что однокамерный стеклопакет с I-стеклом обладает лучшей теплоизоляцией, чем двухкамерный с простыми стеклами, внутреннее стекло которого зимой, когда на улице -25С, а в доме +20С, имеет температуру всего 5С и часто запотевает. Ваналогичных условиях температура внутреннего низкоэмиссионного К-стекла будет около 10С, а I-стекла- 14С, что полностью исключит образование конденсата.

За гранью реальногоФото 5
Jennifer Howard
За гранью реальногоФото 6
ABC Goldfields WA
За гранью реальногоФото 7
Pilkington
За гранью реальногоФото 8
Pilkington

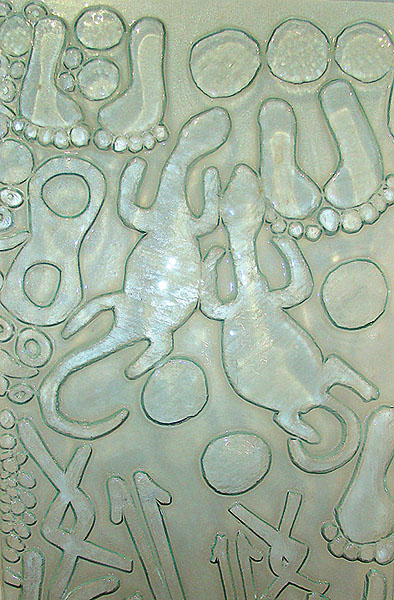

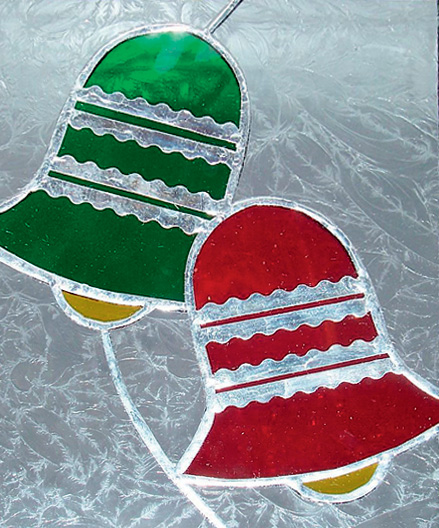

5-6.Забавные образы на стекле улучшают настроение.

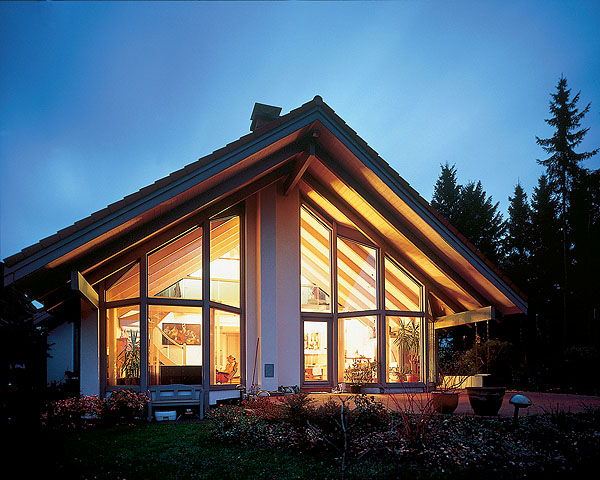

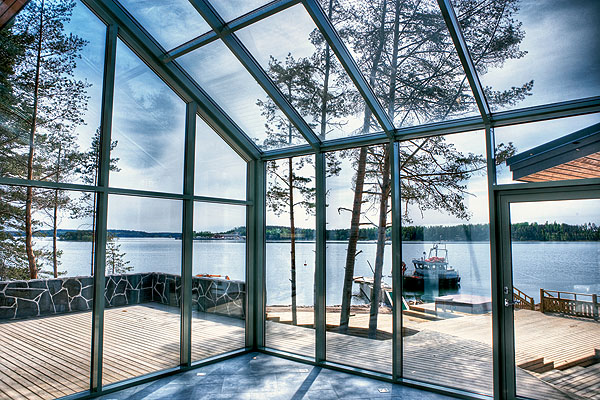

7.Низкоэмиссионные покрытия на стеклах задерживают тепло в помещении, делая более экономичным обогрев зданий.
8.Мультифункциональное стекло Activ Suncool (Pilkington) обладает солнцезащитными и энергосберегающими свойствами, а также способностью самоочищаться.

Интересный факт: у производителей разница в цене простого листового стекла и низкоэмиссионного составляет всего 45-135руб. за 1м2, тогда как для конечного потребителя разница стоимости двухкамерных стеклопакетов с простым и низкоэмиссионным стеклом иногда вырастает до 600руб. за 1м2.

Однокамерный стеклопакет c эффективным энергосберегающим стеклом Planiterm Futur N

За гранью реальногоФото 9 За гранью реальногоФото 10 За гранью реальногоФото 11

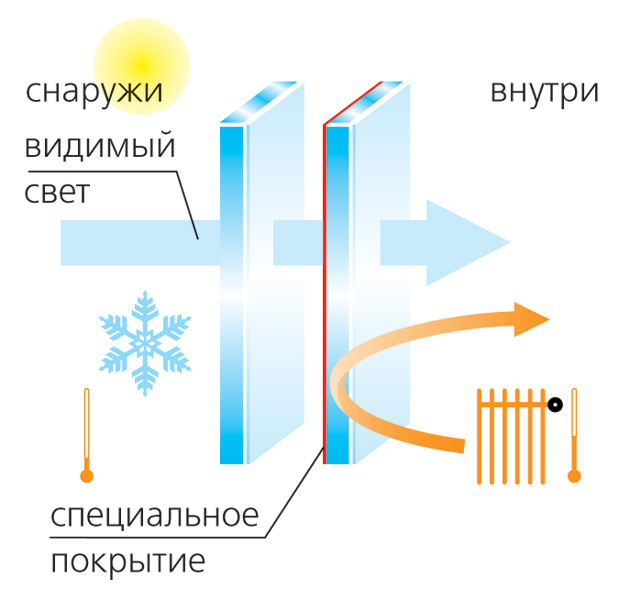

9-стекло с несколькими слоями оксидов металлов, нанесенными методом катодного напыления в магнетронном поле в условиях глубокого вакуума. Отличается высоким светопропусканием (79%);

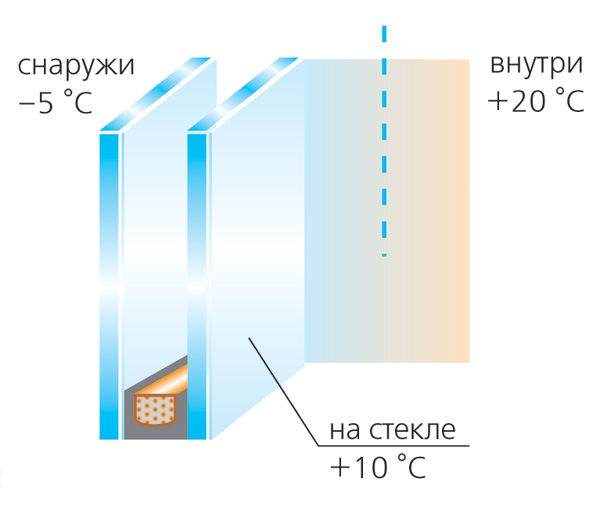

10-обычный однокамерный стеклопакет;

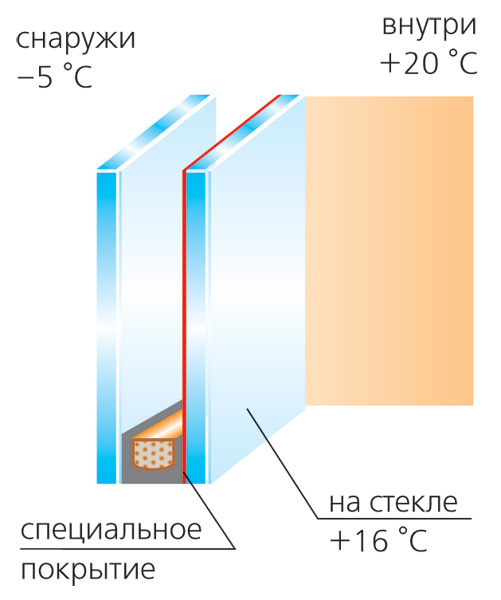

11-стеклопакет с энергосберегающим стеклом, сокращающий расходы на отопление, обеспечивающий комфорт в зоне у окна.

На солнечной стороне

Летом нас волнуют совсем иные проблемы. Из-за длинного светового дня, активного солнца помещения, окна которых выходят на юг и юго-запад, часто перегреваются. Простейшее решение проблемы- применить тонированное в массе стекло: Planibel Coloured (AGC, Япония), Optifloat Tint (Pilkington, Великобритания), Parsol (Saint-Gobain Glass, Франция). Чем оно темнее, тем меньше естественного света проникнет в жилище. Кроме того, темное стекло активно поглощает тепло, уменьшая тепловой поток, попадающий в комнату. Но если цветные стекла на летней веранде загородного дома вполне уместны, никто из жильцов многоквартирного дома уже не сможет позволить себе подобный дизайн, если у его соседей окна прозрачные. По новым правилам фасадное остекление домов должно быть унифицировано. Иэто правильно. Согласитесь, что разноцветные окна отнюдь не украшают архитектурный облик здания, как, кстати, и хаотично расположенные наружные блоки сплит-систем и разностильно оформленные балконы и лоджии.

Если летом действует принцип: чем темнее стекло, тем за ним комфортнее, то зимой- наоборот. Как быть? Владельцам городских квартир, особенно с окнами, выходящими на юг, стоит использовать селективные стекла. За счет особого напыления на поверхности они пропускают большую часть видимого спектра, чтобы в комнатах было светло, и отсекают его невидимую часть- инфракрасные волны или тепловое излучение. То есть стремятся быть как можно светлее, но "работать" как самые темные. Сселективными стеклами даже в самую жаркую пору домашний кондиционер требуется включать намного реже, а при «умеренных» погодных условиях они поддержат оптимальный баланс защиты от солнца и необходимого количества света. Причем человек, который находится в помещении и смотрит на улицу, не заметит разницы между обычным и селективным стеклом. Еще более комфортную среду обитания поможет создать многофункциональное стекло, произведенное по технологии I-стекла, работающее одновременно на солнцезащиту и энергосбережение: Stopray (AGC), Suncool (Pilkington), Cool-Lite (Saint-Gobain Glass).

За гранью реальногоФото 12
AGC
За гранью реальногоФото 13
AGC
За гранью реальногоФото 14
AGC
За гранью реальногоФото 15
«ЮККО»

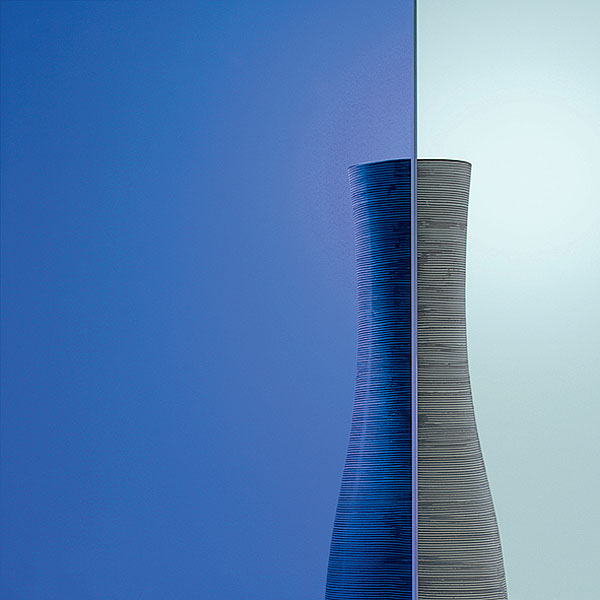

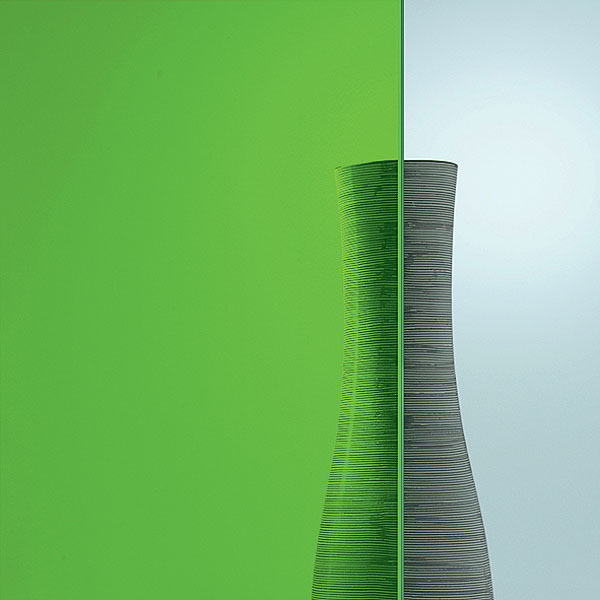

12-14.Полированное стекло, окрашенное в массе, можно подвергать различным видам обработки, использовать для декорирования интерьеров, изготовления столов, стеллажей, дверей ит.п.

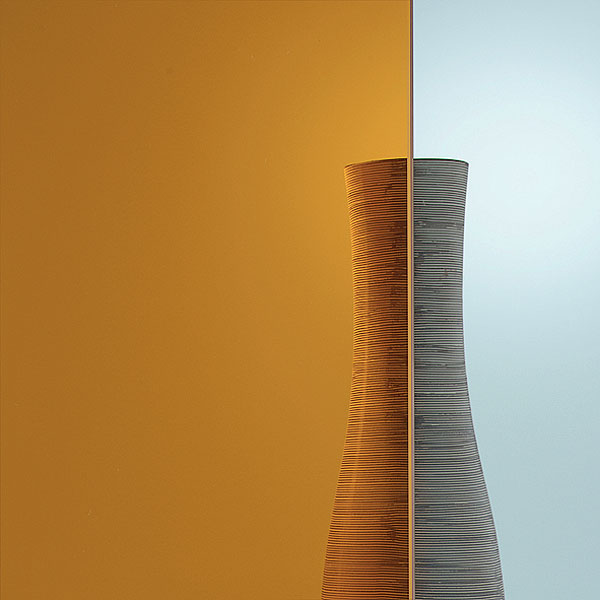

15.Цвет и солнцезащитные свойства зависят от толщины стекла.

Шумел камыш

Теперь поговорим о проблеме, с которой наверняка сталкивался каждый из нас,- шум. Уровень звука, который может уловить наше ухо, колеблется от 0 (порог слышимости) до 130дБ (болевой порог). Шелест листвы- 10дБ, обычный разговор- 40-50дБ, грохот пневматического отбойного молотка- 100дБ. Крики детей, лай собак, вой автомобильной сигнализации, звуки недалеко расположенного предприятия, стройплощадки, железной дороги, аэропорта могут негативно воздействовать на человеческий организм.

Один из способов снижения уровня шума, поступающего в квартиру с улицы,- сочетание в стеклопакете стекол разной толщины (с разницей не менее 30%). Подобный "сандвич" намного эффективнее пакета с обычными стеклами. Судите сами: уровень шумоизоляции двухкамерного стеклопакета из трех стекол по 4мм составляет 26-28дБ, а однокамерного стеклопакета из двух стекол толщиной 6 и 4мм- уже 32дБ! Другой вариант- варьировать расстояние между стеклами. Так, воздушная прослойка более 60мм значительно улучшает акустические характеристики конструкции. Типичный пример- окна с деревянными рамами в старых домах, возведенных в сталинские времена и чуть позднее, где стекла отстоят друг от друга на 15см. Однако межстекольное расстояние в современных стеклопакетах подбирают, ориентируясь на улучшение теплоизолирующих свойств конструкции, а не акустики. При этом увеличение толщины стекла или расширение воздушных прослоек часто нежелательно из-за возрастания толщины, веса и стоимости стеклопакета.

За гранью реальногоФото 16
Фото В. Нефедова
За гранью реальногоФото 17
Фото В. Ковалева
За гранью реальногоФото 18
Mame
За гранью реальногоФото 19
AGC

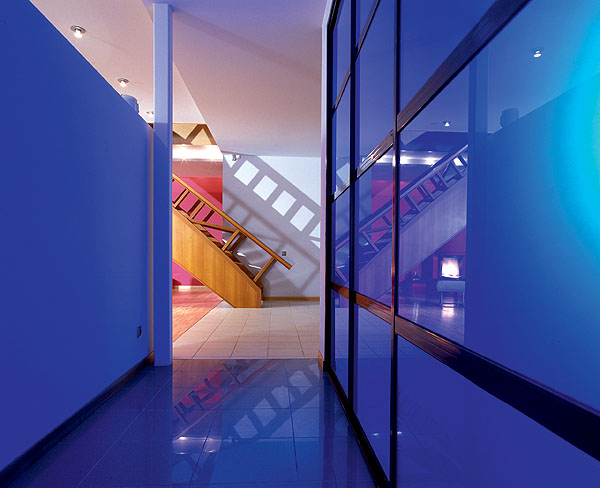

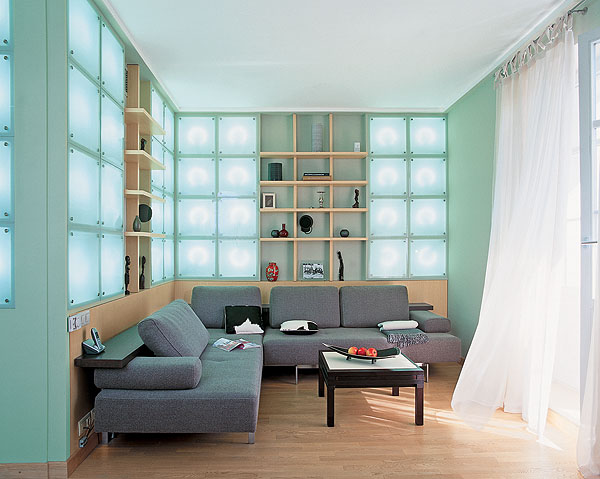

16.Стеклянные панели подсвечены кольцевыми люминесцентными лампами. (Главный архитектор Н.Чернышев, Архитектор А.Киселев, Декоратор Ю.Патрикова)

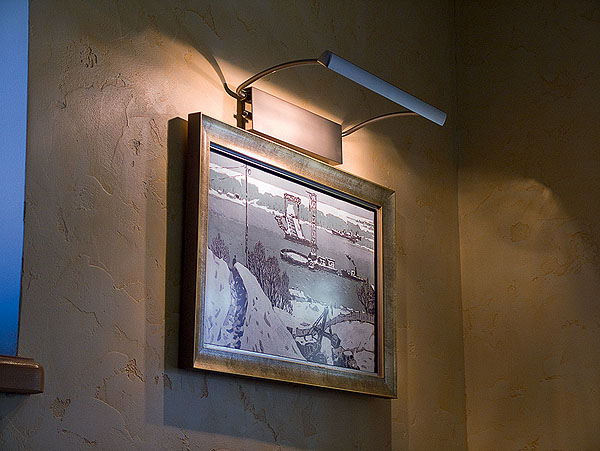

17.Антибликовые стекла позволят наслаждаться произведением живописи независимо от угла зрения. Поверхность не бликует из-за не видимых глазом насечек или благодаря особому покрытию, минимизирующему эффект отражения и блики. Цена 1м2 (толщина- 2мм)- 900руб.

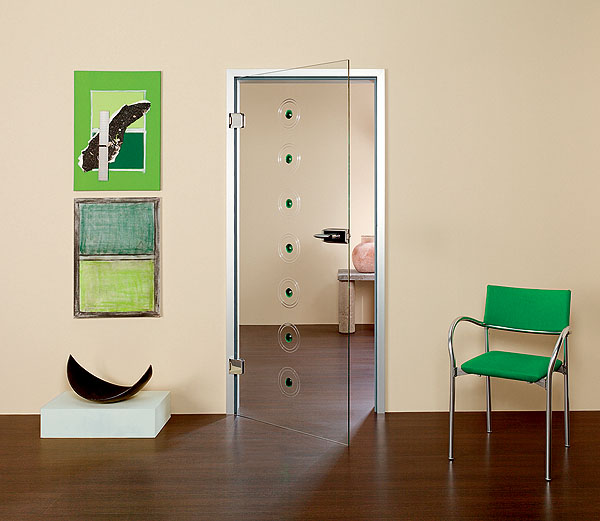

18.Полотно двери- безопасный триплекс.
19.Полипропиленовая пленка на окрашенной стороне стекла поможет избежать порезов, если панель разобьется.

Снизить шум можно, включив в состав стеклопакета ламинированное стекло или триплекс. Это два (и более) стекла, соединенные специальной смолой или слоем (несколькими слоями) поливинилбутиральной (ПВБ) пленки. При этом сегодня специалисты в состоянии подобрать определенный тип шумозащитного триплекса в соответствии с природой и частотой звука, мешающего комфортному существованию.

В огне не горит

Какая опасность может исходить от стекла во время пожара? Да, это негорючий материал. Но, когда разница температур в двух различных точках обычного стекла достигает 30С, оно лопается, открывая путь пламени, дыму, горячим газам. На этот случай в ассортименте ведущих производителей есть огнестойкие стекла: Pyrobel-Pyrobelite (AGC), Pyrostop (Pilkington), "СПМ" ("ПТИИЦ", Россия). При пожаре они изолируют горящую область, снижают тепловое излучение и остаются целыми 30, 60, 90 и даже 120мин- за это время люди могут спокойно покинуть здание. Цена многослойного пожаростойкого стекла толщиной 7-17мм- 7-20тыс.руб. за 1м2.

Пожаростойкий материал представляет собой конструкцию из бесцветных стеклянных листов и прозрачных полимерных слоев (от одного до нескольких в зависимости от на-значения и степени огнестойкости). Внормальных условиях изделия из него внешне ничем не отличаются от обычных стеклянных. Пожарозащитные свойства проявляются лишь в критической ситуации. При нагреве до 120С полимер начинает вспениваться, расширяться и мутнеть, превращая конструкцию в непрозрачный защитный экран, что снижает риск возникновения паники. Конечно, подобную продукцию чаще применяют в общественных помещениях, но разве что-то мешает отделить пожаростойкой прозрачной дверью жилые комнаты загородного дома от гаража или кладовки, где обычно хранят различные горючие вещества?

Бил, бил- не разбил

В частных интерьерах появляется все больше стеклянной мебели, дверей, перегородок, а само стекло все чаще используют в качестве отделочного материала. Значит, помимо декоративных качеств этого материала на первый план выходят требования безопасности. Надо заметить, что понятие "безопасное стекло" весьма широкое. Например, термоупрочненные стекла в 2 раза прочнее, чем обычные, а закаленные- в 4-5 раз. Разница заключается в том, что при значительной нагрузке термоупрочненное стекло раскалывается на довольно большие фрагменты, а закаленное превращается в безопасную мелкую крошку. Именно его применяют для дверей, столешниц, стенок душевых кабин, кухонных "фартуков" ит.п. Важно помнить, что после закаливания стекло невозможно резать или подвергать какой-либо другой механической обработке, например пескоструйному нанесению рисунка либо матированию. Поэтому все необходимые манипуляции, в том числе сверление отверстий под фурнитуру и крепеж, следует производить заранее. Вассортименте крупных производителей есть закаленные стекла, но, если вы планируете стеклянный кухонный "фартук", следует обращаться в компании, которые занимаются различными стекольными работами. Их специалисты сделают точные замеры, укажут оптимальное число и расположение отверстий под крепеж, вырежут из заготовки кусок нужного размера, просверлят, обработают края, закалят заготовку и установят ее. Цена на изготовление одного отверстия колеблется в пределах 30-240руб. (чем больше диаметр и толщина стекла, тем дороже), закаливание 1м2 стекла в среднем составляет 400руб.

Наиболее безопасным считается ламинированное стекло, или триплекс. При ударе оно трескается, но осколки не разлетаются в разные стороны, а остаются на клеевом слое, снижая риск получения травм. Сувеличением числа слоев стеклянная конструкция из просто безопасной, предотвращающей ранение людей стеклянными осколками, превращается в защитную. Стекла, устойчивые к удару камнем или другим механическим воздействиям, защитят от взлома. Ктому же чем больше слоев, тем больше времени потребуется злоумышленнику, чтобы проникнуть в дом, и выше вероятность того, что он вообще откажется от своей затеи. Пулестойкие стекла сопротивляются разрушениям от определенного количества пуль (в соответствии со степенью защиты). Взрывостойкие трескаются, но остаются на месте после прохождения ударной волны. Впрочем, эти материалы скорее привлекут внимание коллекционеров предметов искусства, машин ит.п.

За гранью реальногоФото 20
Pilkington
За гранью реальногоФото 21
AGC
За гранью реальногоФото 22
Фото В.Рачила
За гранью реальногоФото 23
«СПУТНИК стиль»

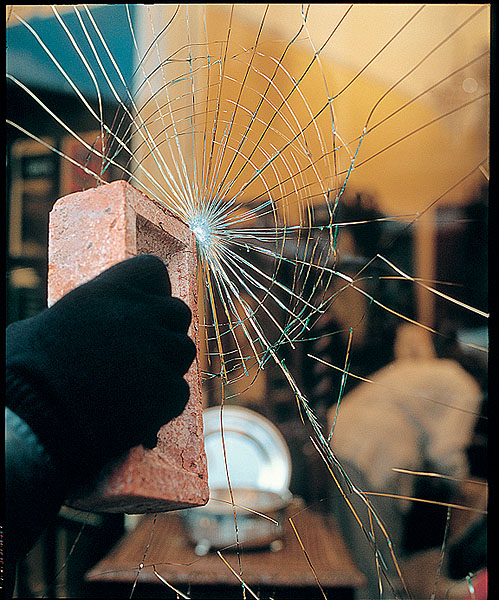

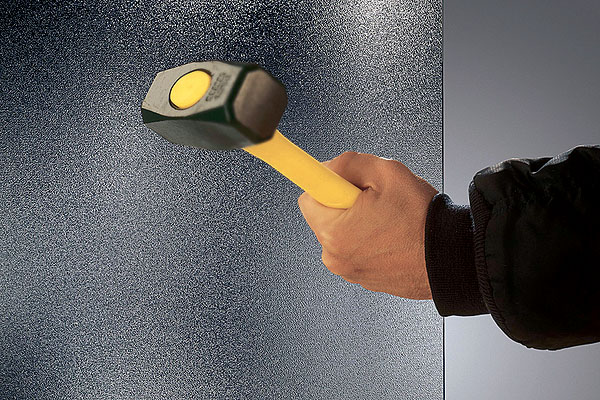

20-21.Закаленные стекла боятся концентрированной (точечной) нагрузки (20), но стойко переносят распределенную (21).

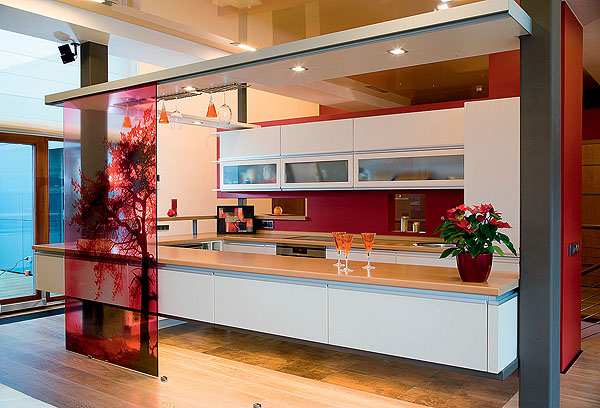

22.Полотна декоративной стеклянной перегородки около барной стойки движутся по специальным рельсам. (Архитектор Г.Климавичус)

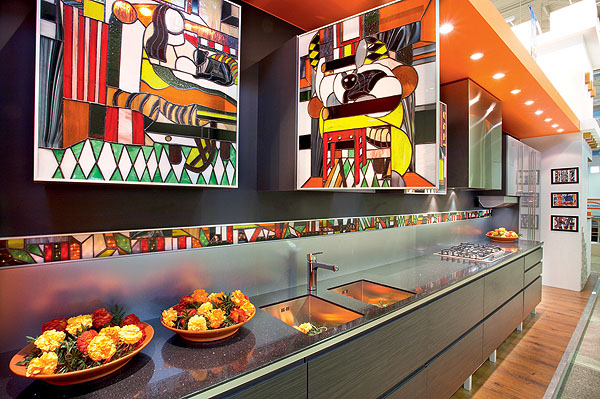

23.Весьма оригинально применение стеклянных витражей в роли дверей навесных кухонных шкафчиков. Цветные мотивы дополняет бордюр с подсветкой.

С пользой для дела

Современные технологии наделяют стекло и весьма "мирными" свойствами. Приверженцев здорового образа жизни порадует антибактериальное стекло компании AGC с внедренными в поверхность частицами серебра. Как известно, серебро- сильнейший природный антисептик, поэтому бактерии, попадающие на поверхность антибактериального стекла, в основной массе погибают. Створки душевых кабин в ванных комнатах, зеркала, кухонный "фартук"- мест применения этого материала великое множество.

Многим понравится возможность переложить часть забот по очищению оконных стекол на природу. Осуществить эту казавшуюся несбыточной мечту поможет самоочищающееся стекло Activ (Pilkington) со специальным покрытием на внешней поверхности. Механизм его действия таков: при попадании на стекло дневного света покрытие разрушает все органические загрязнения, а дождевая вода, стекая вниз, смывает их, не оставляя потеков. Покрытие не содержит вредных веществ и служит столько же, сколько само стекло. Неправильно думать, что оранжереи, прозрачные крыши, мансардные и другие окна, установленные в труднодоступных местах, после оснащения самоочищающимся стеклом вообще не нужно мыть, просто необходимость этой процедуры возникает намного реже, а сам процесс происходит проще и быстрее.

За гранью реальногоФото 24
Ray Collins
За гранью реальногоФото 25
Armstrong Glass Company
За гранью реальногоФото 26
AGC
За гранью реальногоФото 27
Fiam

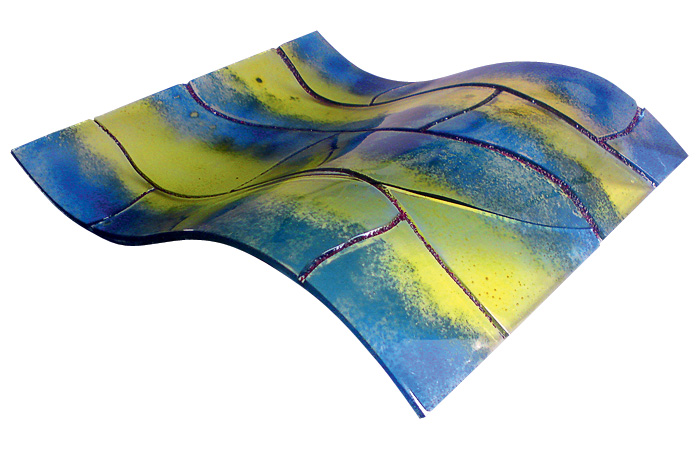

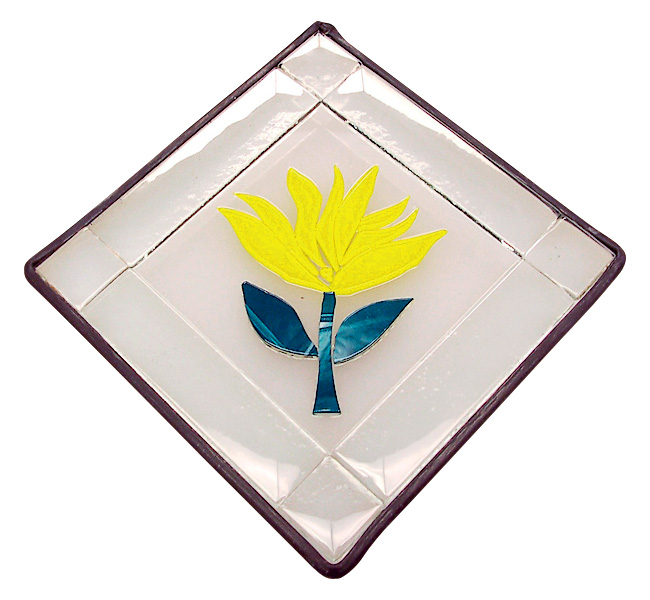

24-25.Декоративные элементы: гнутое (моллированное) стекло и плитка-вставка.

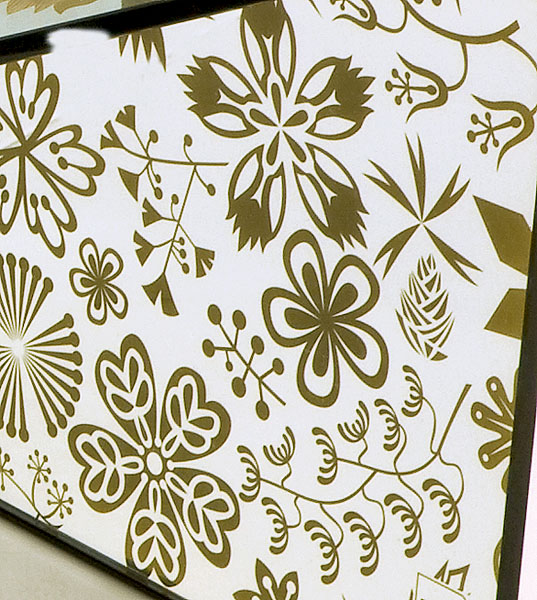

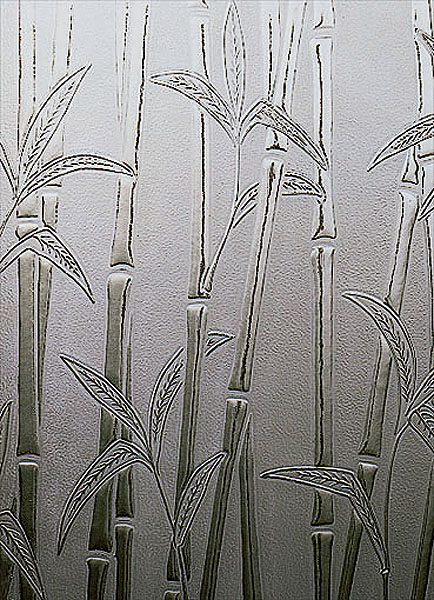

26-27.Рифленое (26) и окрашенное (27) стекла.

Бойцы невидимого фронта

Листовое стекло на отечественном рынке представлено многими компаниями, среди которых Guardian (США), AGC, Pilkington, имеющие производство на территории РФ, а также "Саратовстройстекло", "Салаватстекло" (обе- Россия), Yildiz Cam (Турция), Rider Glass (Китай), Saint-Gobain Glass. Цены на иностранную продукцию обычно выше, чем на отечественную, но и качество часто разнится. Требования к нему определяет ГОСТ 111-2001. Взависимости от оптических искажений и допускаемых пороков стекло подразделяют на марки (М0-М7). Конечному потребителю оценить качество даже обычных оконных стекол, если в них отсутствуют видимые посторонние вкрапления, а стволы березок за открытым и закрытым окном остаются одинаково ровными, сложно. Авот брак низкоэмиссионного стекла можно заметить. Он проявляется в неоднородности покрытия или в возникновении едва заметной радужной пленки на стекле, которая является следствием коррозии низкоэмиссионного покрытия. Оттенки цвета недорогого тонированного стекла из разных партий иногда могут различаться, что нежелательно при большой площади остекления.

Важный нюанс: после производства листовое стекло могут обрабатывать (красить, травить, наносить цветные пленки ит.д.), резать, закаливать, ламинировать, собирать в стеклопакет, а затем- в оконную конструкцию. Культура производства на каждом этапе сказывается на визуальных и эксплуатационных свойствах готового изделия. Жалобы на некачественное стекло порой следует адресовать не производителям, а компаниям, которые занимаются его последующей обработкой. Так, энергосберегающий эффект от применения низкоэмиссионных стекол может быть сведен на нет небрежной заделкой монтажного шва. Чтобы предотвратить возможные неприятности, стоит обращаться в известные, хорошо зарекомендовавшие себя компании.

За гранью реальногоФото 28
Fiam
За гранью реальногоФото 29
Fiam
За гранью реальногоФото 30
Фото Е.Кулибабы
За гранью реальногоФото 31
AGC

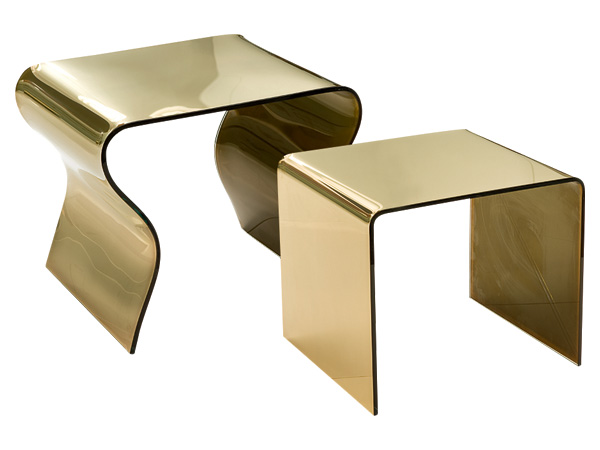

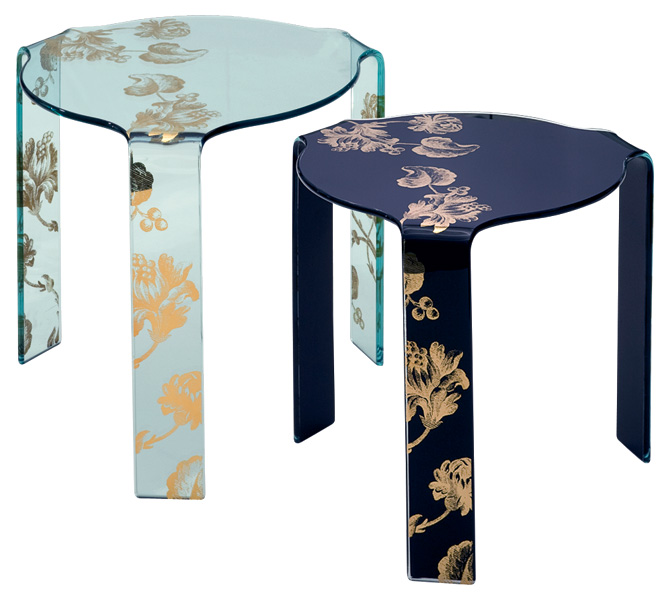

28-29.Консоли и табуреты, необычные столы из гнутого стекла итальянской компании Fiam, несомненно, станут украшением дома. На пике модных тенденций- стеклянные предметы мебели с флористическими рисунками.
30.К выгравированному на поверхности стекла узору приклеили стеклянную крошку и запекли лист в специальной печи. Стеклянное полотно размером 3,52,50,001м закреплено на четырех стержнях в потолочной плите. (Архитектор Р.Книвиене)

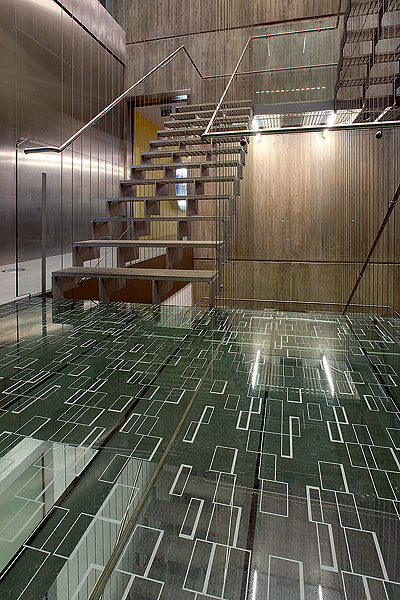

31.Пол из закаленного стекла с рисунком, выполненным методом шелкотрафаретной печати.

Игра цвета и света

Некоторое время назад стекло воспринимали только как строительный материал. Сегодня многообразие его декоративных свойств вдохновляет дизайнеров на неожиданные и рискованные эксперименты. Насыщенные цвета, необычные отражения, перспективы, игра света и тени наполняют интерьер атмосферой праздника.

Узорчатые стекла разных оттенков с нанесенным на одну или обе стороны рельефным узором пропускают в помещения дома свет и одновременно создают ощущение уединенности. Похожим эффектом обладают матовые стекла, непрозрачность которых- следствие кислотного травления. Из этого материала часто делают перегородки и двери, так как мы не всегда пользуемся ручками, а на матовой поверхности отпечатки пальцев незаметны. Рисунки и узоры на стеклянной поверхности получают методом шелкотрафаретной печати или ламинированием цветными пленками. Окрашенные с одной стороны стекла- настоящая находка для интерьеров, где главная роль отводится цвету. Не так уж часто встречающиеся в оформлении темные тона в этом случае добавят перспективу, создадут ощущение глубины.

Даже зеркало- это тоже стекло со специальным покрытием. Если обычное, бесцветное, в которое каждый из нас привычно вглядывается по утрам, заменить на бронзовое, то жизненный тонус заметно повысится: никаких синяков под глазами, прекрасный цвет лица, и все понимают, что жизнь налаживается...

Редакция благодарит компании AGC Flat Glass Russia, Saint-Gobain Glass, «Пилкингтон Гласс» за помощь в подготовке материала.
