Маркиза: что это и для чего используется в строительстве

Если вы полагаете, что маркиза- это жена или дочь титулованного западноевропейского дворянина, значит, вы безнадежный романтик. Так давно уже называют солнцезащитную конструкцию для дома. Впрочем, довольно нарядную, способную придать облику здания некоторую изящную кокетливость.

Маркиза представляет собой легкий навес на складывающемся каркасе, прикрепленном к стене дома. Чаще всего ее монтируют над оконным проемом. Каркас выполнен таким образом, что навес может раздвигаться, опускаться или откидываться, давая тень и защищая определенное пространство от солнечных лучей. Обычно конструкцию монтируют один раз, не снимая, а просто складывая на холодный период года.

Дизайнеры фирм-изготовителей заботятся о том, чтобы маркиза служила еще и украшением. Пестрые навесы над окнами свидетельствуют о наступлении жаркого лета и придают любому зданию, будь то частный коттедж, небольшой особняк или городской многоквартирный дом, некую курортную беззаботность, навевающую сладкие мечты о летнем отпуске.

На российский рынок маркизы поставляют итальянская фирма ARQUATI, немецкая MHZ, шведская AMA, финская FP-TUOTTEET, бельгийская HAROL и ряд других. Варианты конструкции, материал навеса и каркаса у них почти одинаковые, отличие заключается лишь в дизайне и цене.

Разнообразие конструкций

Маркизы бывают самыми разнообразными. Поэтому, чтобы не упустить какую-нибудь конструкцию, воспользуемся классификацией, разработанной специалистами компании UNION на основании опыта сотрудничества с фирмой ARQUATI. Во-первых, по назначению маркиза может быть оконной, балконной, террасной, пергольной, а также вертикальной- ввиде перегородки.

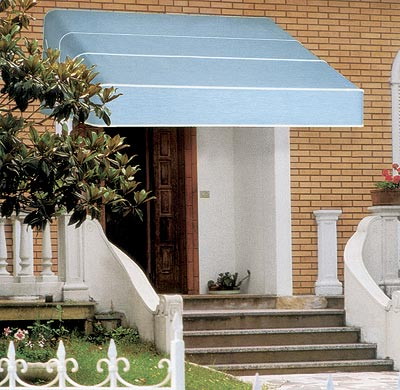

Оконная- самая простая и дешевая, поскольку выполняет функции обычного козырька: защищает помещение от прямых солнечных лучей и одновременно сохраняет достаточный угол обзора из-под навеса. Определение "оконная" довольно условно, поскольку такую маркизу можно расположить и над дверью. Встандартном исполнении опорные кронштейны каркаса находятся не ниже середины высоты оконного проема, на расстоянии 0,1-0,15 м от откосов, чтобы тент выступал от стены на 0,6-1 м. Эти цифры, впрочем, не исключают и других размеров оконной маркизы: модель Patia фирмы MHZ при ширине 6м может иметь вылет до 7м.

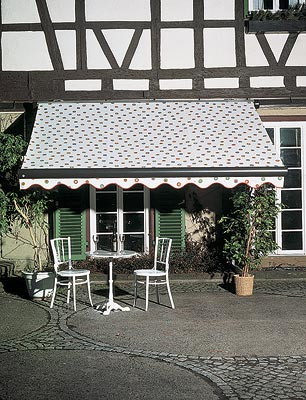

Террасная маркиза играет роль крыши над головой, поэтому обладает вылетом до 3,5м. Ее каркас должен быть более жестким из-за значительной парусности конструкции. Например, модели "Классик" и "Классик Флекси" фирмы АМА снабжены баббитовыми подшипниками со смазкой, что позволяет им выдерживать как значительные изгибные усилия, так и повышенные значения крутящего момента. Максимальная ширина навеса достигает 12м. Так, несколько расположенных подряд маркиз BQR фирмы ARQUATI с вылетом 6м при ширине 12м могут быть объединены в последовательную цепь общей шириной до 60 м.

Балконная маркиза не только играет роль крыши, но и позволяет человеку стоять и ходить на балконе во весь рост. Конструкция сродни хорошо себя зарекомендовавшей "ломаной" крыше отечественных дач и коттеджей. Скажем, модель "Марцеса" фирмы АМА снабжена продольной балкой посередине вылета, благодаря которой тент можно приподнять на 100-150мм над головой. Поворотом той же балки поднимается и опускется образующийся удлиненный козырек, что позволяет вечером защититься от лучей закатного солнца. Ткань такой маркизы натянута в большей степени, чем у других моделей, и мало провисает под воздействием влаги.

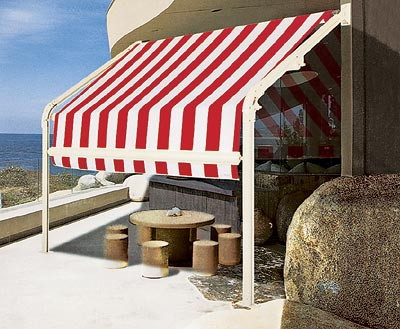

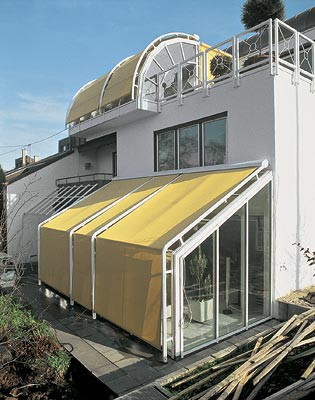

Пергольная конструкция обычно снабжена еще и двумя "ногами", поскольку используется для создания летнего навеса, примыкающего к стене дома. Обладает наибольшей жест-костью, исключающей деформацию под воздействием ветровой нагрузки. Вылет может быть намного больше 3,5м. Так, в маркизе модели GCE фирмы ARQUATI добавлением поперечных балок через каждый метр можно достичь вылета 10м.

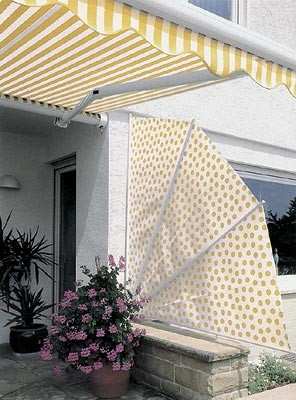

Вертикальную конструкцию лишь условно относят к маркизам. Враскрытом виде она представляет собой боковое ограждение проема или участка стены, защищающее его от солнечных лучей и посторонних взглядов.

По типу сложения каркаса различают три разновидности маркизы: рычажно-рулонную, корзиночную и маркизолет.

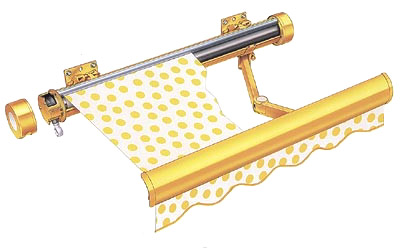

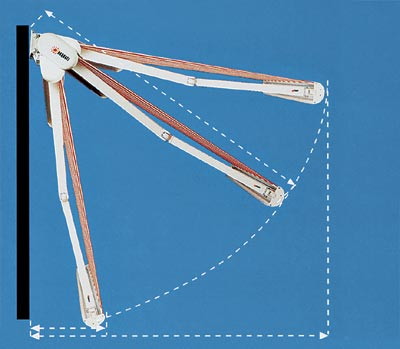

Рычажно-рулонная снабжена двумя складывающимися кронштейнами, напоминающими руки, поэтому ее для краткости иногда так и называют- маркиза "наруках". Каждая "рука" (их должно быть как минимум две) включает в себя два и более рычага. Раскладывается в длинное плечо, определяющее вылет натянутого тента. Обязательным атрибутом такой маркизы является вал, на который рулоном наматывается материал навеса. Раскрытие маркизы осуществляют вращением вала. При этом "руки" тянут тент и заодно опускаются относительно горизонта на угол до 25 (величина угла выставляется в любое время по желанию). Реверс вала приводит к наматыванию на него материала и сложению «рук», после чего снаружи остается лишь декоративный волан. Такой каркас особенно распространен и может использоваться для маркизы любого типа.

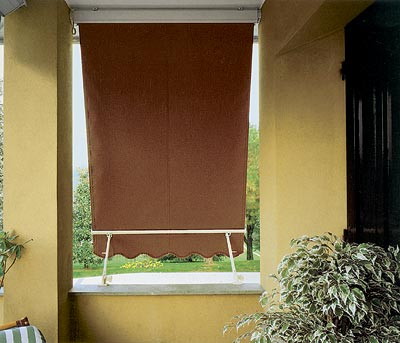

Рулонная маркиза является упрощенной разновидностью предыдущей. Лишена «рук», но тоже имеет вал для наматывания материала тента. Так, нижний край маркизы BAN фирмы ARQUATI крепится к подоконнику с помощью сравнительно простого съемного устройства с двумя струбцинками.

Рычажно-рулонная и рулонная маркизы оснащаются одним из двух типов привода сложения- червячным или ленточным. Вчервячном используются зубчатые колеса, одно из которых соединено с длинной рукояткой управления. Поворотом этой рукоятки можно вращать вал в ту или другую сторону, выдвигая или убирая навес. Ленточный привод содержит два ролика, которые начинают вращаться благодаря двум лентам, склеенным в форме колец. Ролики и поворачивают вал с намотанным на него материалом. Крутящий момент в этом случае создается электродвигателем, который способен вращаться в обе стороны. Отметим, что каркас рулонной маркизы обычно не складной- он состоит из направляющих, по которым скользит тент при открывании и закрывании.

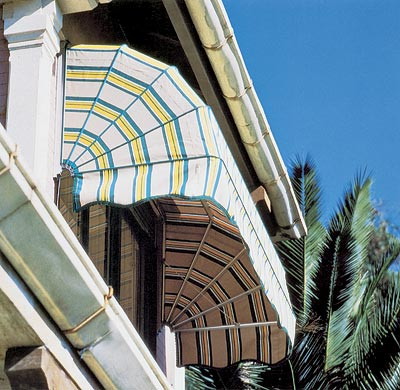

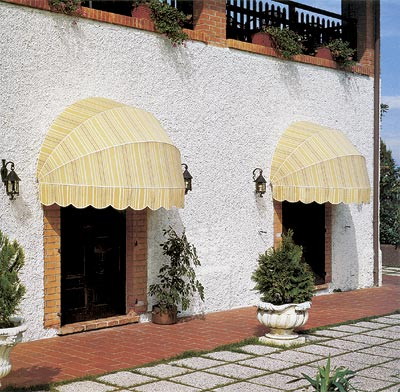

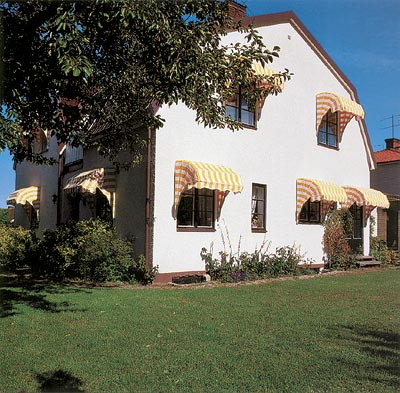

Корзиночная маркиза по форме действительно несколько напоминает корзинку. Каркас включает в себя несколько опорных дуг с общей осью вращения. По форме дуги бывают круглыми, овальными, и прямоугольными, причем разными по высоте. Механизм сложения такой маркизы можно назвать шнурочным, поскольку через все дуги пропущен шнур, завязанный на самой нижней из них. Стоит отпустить шнур, и маркиза сама раскроется под тяжестью дуг. Аесли потянуть за него, она сложится вверх. Причем в модели T5 фирмы ARQUATI шнур проходит посередине дуги, а в модели CS- сбоку. Таким каркасом чаще всего снабжают оконные маркизы.

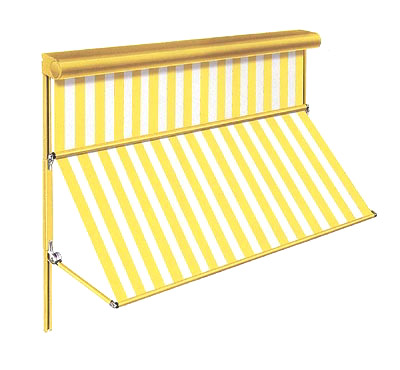

Маркизолет- это разновидность рулонно-рычажной маркизы. Предназначен для подверженных воздействию сильных ветров или просто высоких окон. Его конструкция состоит из двух частей: верхней, по которой навес опускается вертикально и закрывает окно, и нижней, образующей козырек. Соотношение высот этих частей, а также вылет козырька можно регулировать изменением длины штанг. Выглядит конструкция довольно своеобразно: благодаря ей часть стены здания становится пестрой. Амаркизолет Akzent компании ARTES может изготавливаться из сетчатого экранирующего материала, не пропускающего солнечные лучи и препятствующего просмотру снаружи, однако не мешающего обзору изнутри. Такая конструкция одинаково успешно выполняет функцию оконной и балконной маркизы.

Вертикальная маркиза может иметь один из двух механизмов сложения: веерный или плиссе ("вгармошку"). Первый образован прямыми прутками, поворачивающимися вокруг одной точки. Во втором прутки не поворачиваются, а сдвигаются или раздвигаются, скользя по верхней и нижней направляющим, и растягивают тент в виде полотна. Так, маркиза Terazzo от ARTES представляет собой сектор круга радиусом до 1,75м.

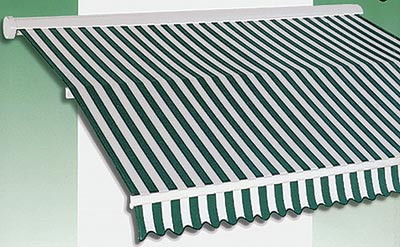

По исполнению каждая из перечисленных конструкций может быть открытой, полуоткрытой и закрытой. Вал с рулоном тента и почти все элементы привода в сложенном положении маркизы открытой конструкции остаются на виду. При полуоткрытой конструкции взгляду доступны лишь отдельные элементы привода, а ткань убирается в полый кожух. И наконец, в сложенном положении от маркизы закрытой конструкции остается лишь привлекательный сигарообразный кожух (например, модель QK фирмы ARQUATI), а иногда и выглядывающий наружу волан (модель Patia от ARTES). Цена закрытой конструкции на 30-40%, а полуоткрытой- на 10-15% выше, чем открытой.

О ценах и выборе соотношения размеров маркиз

Цена маркизы не всегда напрямую связана с ее шириной, вылетом и площадью навеса, поскольку основные затраты определяются механизмом привода. На стоимость влияют материал тента, его окраска и способ дополнительной обработки. Но в любом случае необходимо учесть два существенных фактора: соотношение длины и ширины тента и сроки исполнения конкретного заказа.

Первый показатель связан с жесткостью конструкции маркизы, поэтому чем навес шире, тем больше может быть вылет. Жесткий каркас сравнительно дорог. Кроме того, при большом вылете используют ленточный привод с электродвигателем, что тоже сказывается на цене.

Сроки исполнения заказа связаны с организацией производства маркиз. Например, часть моделей фирмы MHZ производятся в России компанией ARTES, а фирмы АМА- собираются из комплектующих. Врезультате срок выполнения заказов с монтажом может составлять неделю с небольшим. Маркизы других производителей придется ждать из-за границы в течение 30-60 дней с момента оформления заказа.

Примеры маркиз разных фирм-производителей

* - в скобках указано количество моделей, представленных на российском рынке;
** - при наличии на складе запчастей и требуемой расцветки ткани- 7дней;
*** - в числителе- привод червячный, взнаменателе- привод электрический;
**** - для рычажно-рулонных шириной 4,5м и с вылетом 2,5м.

Стоимость маркиз рычажно-рулонной конструкции от TUOTTEET (по данным "АЛЬКОН"), тыс.$^*

* - в числителе- при червячном приводе, взнаменателе- при электрическом приводе.

Привод маркизы

Привод может быть ручным или электрическим. Ручной бывает двух типов- червячный и шнурочный. Первый используют для рычажно-рулонной и рулонной маркизы, а также маркизолета, а второй- только для корзиночной конструкции.

Электрический привод маркиз многих моделей комплектуется немецкой фирмой SOMFY, которая размещает двигатель внутри полого вала с тентом, что удобно и практично. Удобно, потому что присутствие двигателя просто незаметно, а, следовательно, не портит внешнего вида конструкции. Практично, поскольку труба защищает его от погодных воздействий. Электродвигатель не требует технического обслуживания, запас смазки рассчитан на весь срок его службы. Единственное неудобство- электрические провода, протянутые к выключателю, но их можно спрятать в штробы. Впоследних моделях используется радиоуправление, при котором необходимость в проводах отпадает. Кстати, в этом случае выключатель берет на себя функции и пульта дистанционного управления. Кстене крепится лишь кармашек с переносным выключателем. Если известно время восхода и захода солнца, то, установив его предварительно на дисплее выключателя, не нужно будет даже нажимать кнопки- устройство само за всем проследит. Кроме того, когда в доме никого нет, это создаст эффект присутствия, что не лишено практического смысла.

Можно полностью переложить управление навесом "наплечи" электроники. Тогда установленный на стене датчик ветра моментально "забьет тревогу", если скорость воздушных потоков будет угрожать маркизе. Датчик ультрафиолетового излучения аналогичным образом "прикажет" опустить или поднять тент, если солнце будет печь слишком сильно или, наоборот, скроется за тучей. Еще существует датчик, реагирующий на дождь. Вобщем, беспокоиться, поднят или опущен тент в ваше отсутствие, не придется.

Материал каркаса и тента

Каркас маркизы должен быть достаточно жестким, легким и стойким к атмосферным осадкам. Этим требованиям лучше всего соответствует алюминиевый сплав. Его и используют все перечисленные фирмы. Каркас маркизы пергольного типа иногда изготавливают из более прочного композитного материала. Для повышения коррозионной стойкости деталей на них наносят порошковое покрытие одного из двух стандартных цветов- белого или коричневого (реже покрытие делают прозрачным). Впрочем, при желании можно заказать любой подходящий цвет, например, по шкале RAL, что обойдется на 10-15% дороже, чем при стандартной окраске.

К материалу тента предъявляются довольно высокие требования по плотности и стойкости к перепадам температуры. Чаще всего используют плотную акриловую ткань. Шаг плетения ее нитей может быть подобран таким образом, чтобы обеспечить желаемую степень рассеивания солнечных лучей. Вместе с тем он не будет слишком велик и предохранит находящихся под навесом от первых крупных капель начинающегося дождя. При сильном дожде тент все-таки лучше сложить, чтобы исключить его провисание и вытягивание под тяжестью скопившейся воды. Для повышения водоотталкивающих свойств и исключения впитывания влаги ткань снабжают тефлоновым покрытием фирмы DUPONT или Scotchgard фирмы 3М (США).

Для террасных, балконных и особенно пергольных маркиз применяют ткань из стекловолокна. Она очень удобна, поскольку мало провисает под собственной тяжестью и имеет глянцевую лицевую поверхность. Для маркизолета подходит сетчатая ткань с покрытием, снижающим проникновение света наружу и ультрафиолетового излучения внутрь.

Материал окрашивают в самые разнообразные цвета, которые можно подобрать из каталога фирмы или произвольно. Можно также заказать рисунок, например, с фамильными вензелями. Скажем, итальянская AQUATI предлагает по каталогу свыше двух сотен расцветок- однотонных, в клеточку, в полоску, в шашечку, с использованием до семи цветов одновременно. Выцветание материала под воздействием солнечных лучей исключается в течение 5лет.

Фирма MHZ (Германия) выполняет пропитку ткани специальным составом, отпугивающим мух, комаров, бабочек и прочих летающе-ползающих «посетителей». Запах самого состава напоминает тонкий аромат лимона. Та же фирма предлагает обработку материала, исключающую появление на поверхности (через какое-то время) следов пролета этих же «посетителей». Эффект действия обоих препаратов гарантируется фирмой MHZ в течение не менее трех лет.

Дополнительные аксессуары

Для повышения жесткости маркизы при сильных порывах ветра, особенно в случае конструкции с большим вылетом, можно использовать телескопическую стойку. Она располагается на расстоянии вылета навеса и поддерживает его передний край, упираясь вторым концом в пол. Финская фирма FP-TUOTTEET предлагает дополнительно две откидывающиеся стойки. Их размещают под последней рейкой и декорируют воланом. Концевые карданные втулки позволяют упереть эти стойки в стену на любой высоте проема.

Компании ARQUATI и FP-TUOTTEET производят защитный кожух для любой конструкции маркизы открытого типа. Он позволяет предохранить механизм и ткань от воздействия погодных условий и сэкономить деньги, отказавшись от приобретения более дорогой маркизы закрытого типа. Фирма ARQUATI выпускает накладки из ПВХ, декорирующие нижнюю рейку. Цвет предлагается на выбор, в тон материалу тента. Вместо накладки можно снабдить рейку декоративными набалдашниками по краям. Форма нижнего края волана также варьируется.

Редакция благодарит компании UNION, "АЛЬКОН", ARTES GmbX, "БИЗОН", «МИАЛ-С» и представительство фирмы SOMFY за помощь в подготовке материала.
