Требования к устройство монтажных швов при установке окон

Наш рассказ о замене наружного остекления в квартире, начатый в ИВД, 2011, № 6 (151 ), окажется неполным, если мы обойдем вниманием монтаж светопрозрачных конструкций. Ведь современные окна чрезвычайно требовательны к качеству этих работ, и при нарушении технологии ни срок их службы, ни прочие характеристики не будут соответствовать заявленным

Наш рассказ о замене наружного остекления в квартире, начатый в ИВД, 2011, № 6 (151), окажется неполным, если мы обойдем вниманием монтаж светопрозрачных конструкций. Ведь современные окна чрезвычайно требовательны к качеству этих работ, и при нарушении технологии ни срок их службы, ни прочие характеристики не будут соответствовать заявленным

Он не узок, не широк... "профайн РУС" Толчком к написанию этой статьи послужила вполне реальная история, произошедшая с известным шоуменом, телеведущим канала MTV Александром Анатольевичем. Все очень просто: в его квартире полным ходом идет ремонт, разумеется, с заменой наружного остекления. Человек крайне занятой, Александр Анатольевич в этом вопросе целиком положился на профессиональные знания и подготовку специалистов компании "профайн РУС" (Россия). Амы запечатлели процесс монтажаокон из профиля TROCAL на фотографиях и, воспользовавшись случаем, решили рассказать читателям о том, на что следует обратить внимание при установке новых окон.

Главное — последовательность

Пластиковые окна можно устанавливать на любом этапе ремонта. Если предстоят малярные и штукатурные работы, проемы просто закрывают изнутри полиэтиленовой пленкой. Ана деревянные рамы влага, выделяющаяся при от ливке стяжки и оштукатуривании стен, может оказать губительное действие: нередко детали коробятся и створки перестают открываться и закрываться. Поэтому деревянные окна лучше монтировать после окончания основных «мокрых» процессов.

Даешь установку!

В принципе, менять остекление в квартире можно в любое время года. Ведь на каждое окно профессионалы потратят не более 1-1,5ч (больше времени может потребовать монтаж крупногабаритных конструкций - французских окон и балконных дверей). Исключение делают для старых (в основном кирпичных) домов, где при демонтаже нередко повреждают стену, а качественно восстановить ее в морозную погоду непросто даже с помощью современных материалов.

Он не узок, не широк...а
«Группа компаний «Робитекс»
Он не узок, не широк...б
«Группа компаний «Робитекс»
Он не узок, не широк...в
«профайн РУС»
Он не узок, не широк...г
Exprof

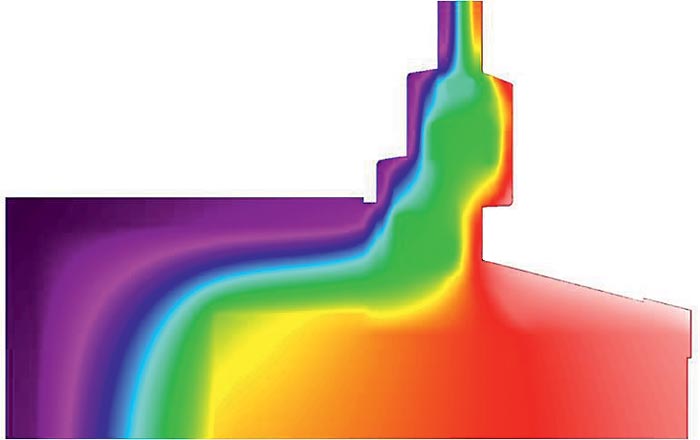

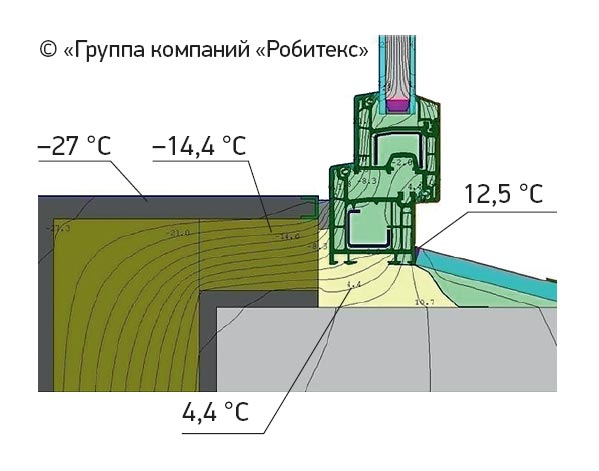

Схема узла примыкания оконного блока к стене в доме с фасадным утеплением (а) и ее термографический вариант (б). При температуре наружного воздуха -27С внутренние откосы остаются прогретыми до 12,5 С, а значит, при нормальной влажности на них не будет выпадать конденсат.

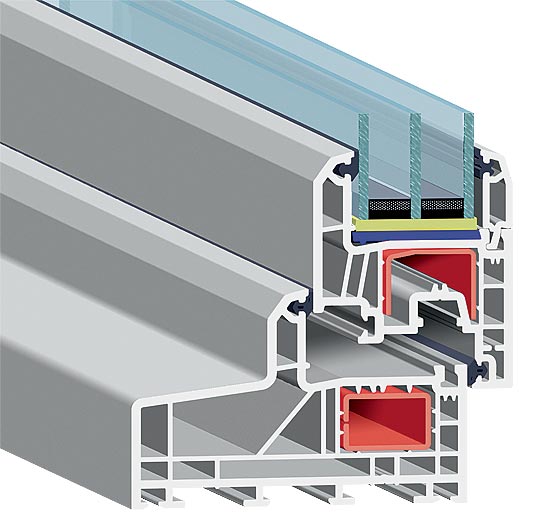

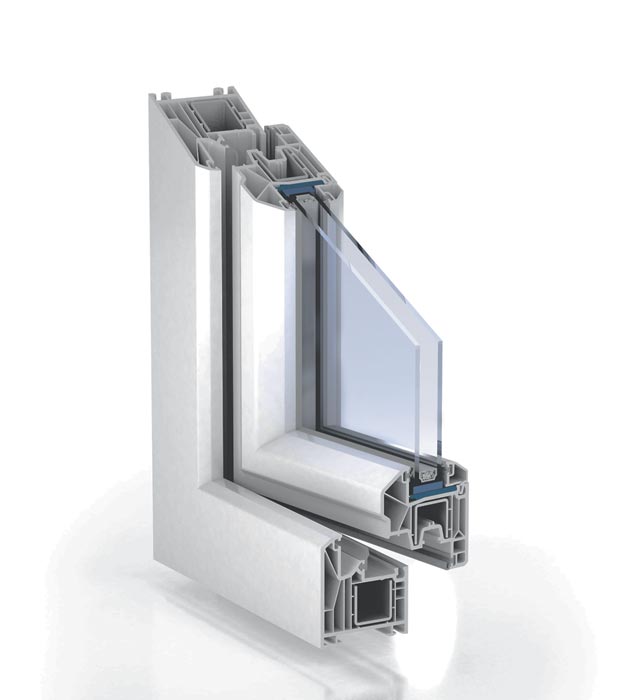

Сегодня наиболее востребованы окна из профилей монтажной шириной 70мм, таких как TROCAL InnoWave ("профайн РУС") (в). Блоки с широкой (более 100мм) коробкой, например из профилей Aero Suprema (Exprof) (г), предназначены для домов с однослойными стенами. Они позволяют значительно увеличить ширину монтажного шва и таким образом избежать утепления откосов.

Специалисты говорят, что монтаж окна начинается с замера проема. Действительно, ошибки при выполнении этой задачи крайне нежелательны, а ведь она совсем не так проста, как представляется непосвященным. Внаших домах окна установлены самыми разными способами - с применением пакли и цементного раствора, трубчатых уплотнителей ит.д. Порой замерщику приходится наугад определять ширину существующего монтажного шва, скрытого нащельниками и слоями штукатурки. При этом неопытный рабочий часто действует по принципу "лучше блок сделать меньше", опасаясь, что он не поместится в проем. Витоге монтажный зазор иногда оказывается слишком широким, а это мешает прочно закрепить конструкцию - она может даже не выдержать ветровых нагрузок. Слишком узкий зазор тоже плох. Дело в том, что материал оконных рам подвержен температурному расширению и сжатию. Так, линейное изменение размеров армированного ПВХ-профиля длиной 2000мм в течение суток может составить до 6мм. Эти колебания «гасит» именно монтажный шов. Если его ширина окажется недостаточной, при расширении профили могут деформироваться. Кроме того, в результате периодических деформаций между утеплителем (слоем монтажной пены) и стеной появится щель, в которую зимой будет ощутимо дуть.

Мнение специалиста

С промерзанием откосов в мороз приходится сталкиваться довольно часто. Как правило, это бывает в зданиях с однослойными стенами (кирпичными или монолитными бетонными). Тогда на откосах появляется конденсат (а в некоторых случаях даже образуется наледь), штукатурка отсыревает и ее поражает грибок. Существует несколько способов борьбы с промерзанием откосов, однако следует учесть, что наиболее эффективные из них удастся реализовать лишь на этапе покупки и монтажа окна. Например, можно установить окна с широкой (более 70 мм) коробкой или устроить по периметру проема термовставку из пенополистирола. Монтаж окон следует поручить специализированной организации, использующей качественные расходные материалы.

Николай Румянцев, технический директор
фирмы «Группа компаний «Робитекс»

Он не узок, не широк...1 Он не узок, не широк...2 Он не узок, не широк...3
«Витраж»

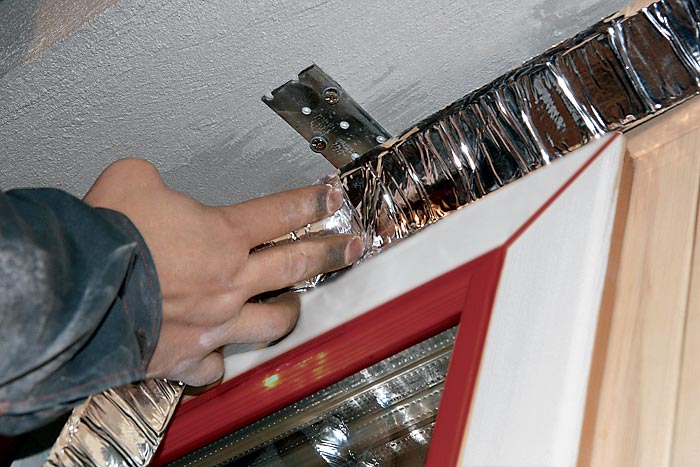

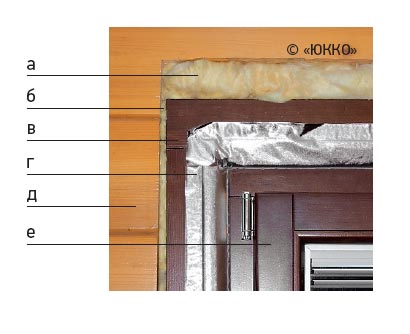

1. Принцип монтажа оконного блока в рубленом доме: усадочный шов, заполненный минеральной ватой (а) (допускается использовать паклю или другие сминаемые утеплители); боковой деформационный шов (б); обсадочная коробка (в); монтажный шов, защищенный изнутри фольгированной пароизоляционной лентой (г); брусовая стена (д); оконный блок (е).

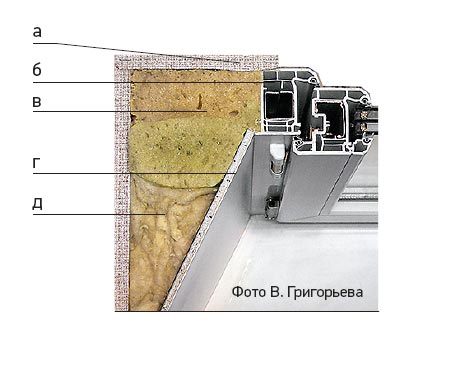

2. Неправильно выполненный узел примыкания окна к стеновому проему: зазор между четвертью (а) и рамой (б), называемый фронтальным, отсутствует, как и гидроизоляция утеплителя; величина бокового монтажного шва (в) - более 60мм; под панелью откоса (г) - стекловата (д), в которой нет необходимости.
3. Заказывая окна из ламинированных под дерево пластиковых профилей, многие хотят приобрести подоконные доски того же цвета и с такой же текстурой. Это очень сложно, поскольку оконные профили производят одни компании, а подоконники - другие. Зато можно купить подоконник из натурального или искусственного камня или массива дерева

Крепим, утепляем, защищаем

ГОСТ 30971-2002 четко регламентирует расположение окна по глубине проема. Если стены однослойные, коробку монтируют, отступив от внешней поверхности стены на 1/3 толщины последней. Вдомах из сандвич-панелей оконный блок устанавливают в плоскости слоя утеплителя. Для крепления коробки в первом случае можно применять рамные анкеры или монтажные пластины, во втором - только монтажные пластины, которые позволяют сместить узлы крепления ближе к комнате (в слой бетона). Шаг узлов крепления для оконных коробок из деревянных профилей составляет 800мм, из алюминиевых и белых пластиковых профилей - 700мм, из цветных пластиковых - 600мм. Расстояние от внутреннего угла коробки до крепежного элемента должно составлять 150-180мм, от импостного соединения до крепежного элемента - 120-180мм.

Он не узок, не широк...Фото Н.Румянцева
Он не узок, не широк...
Он не узок, не широк...
Он не узок, не широк...

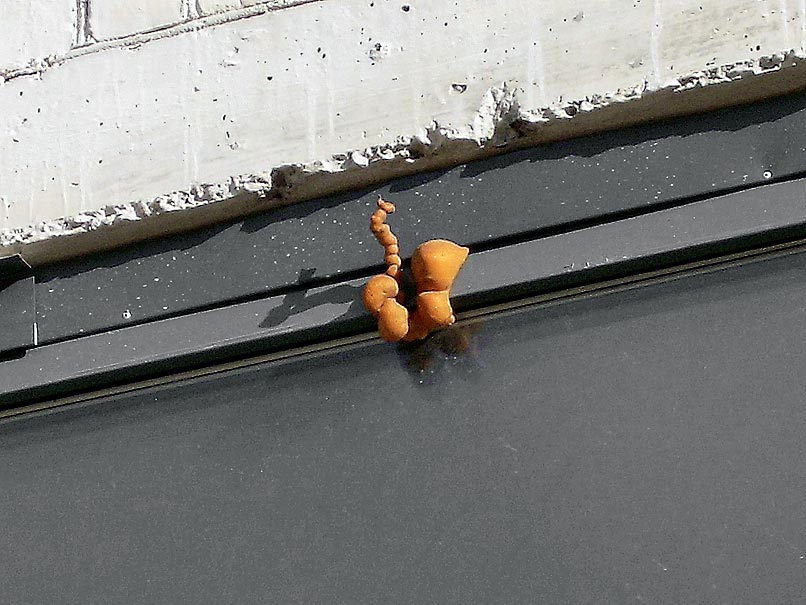

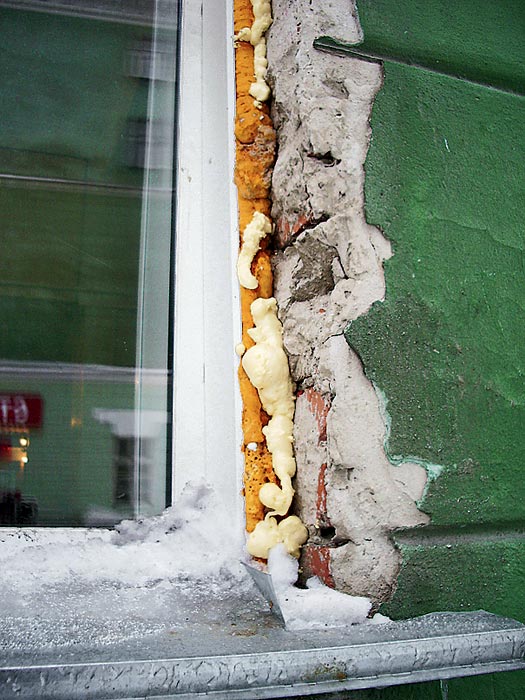

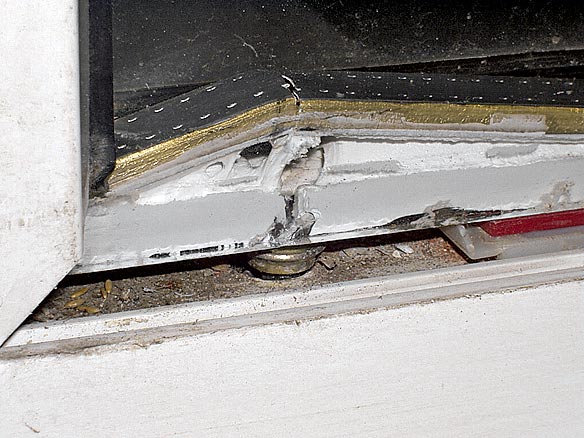

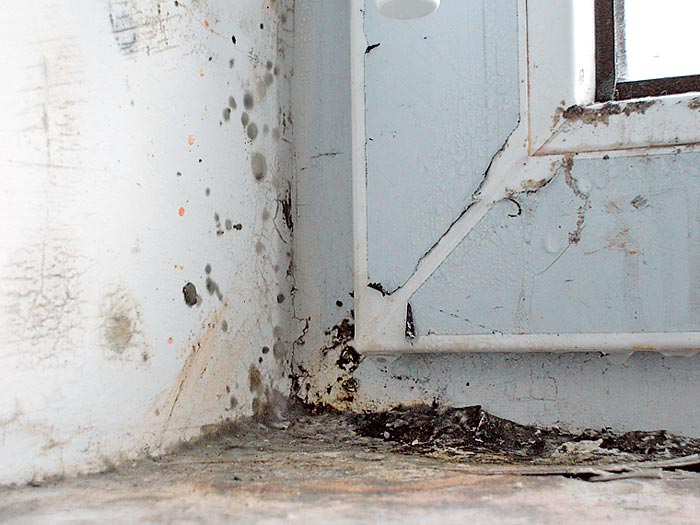

Ошибки при выполнении монтажных работ: смещение окна в сторону улицы привело к промерзанию откосов и образованию застойных зон, где поселился грибок (а); восстановление наружных откосов оставили "на потом", в результате монтажная пена начала рассыпаться, и вернуть шву герметичность будет сложно (б); монтажный зазор не увлажнили, и пена полимеризовалась не полностью - процесс завершился после первого сильного дождя (в); из-за ненадежного крепления оконного блока в проеме и отсутствия опорных колодок стеклопакет разрушился (г)

После запенивания монтажного зазора утеплитель изнутри и снаружи защищают с помощью специальных лент - паро- и гидроизоляционных паропроницаемых соответственно (ПСУЛ - предварительно сжатую уплотнительную ленту - заправляют в фронтальный зазор между рамой и четвертью). Допустимо также применять мастики и герметики. Однако если ленты можно наклеивать уже через 10-20 мин после того, как зазор заполнен пеной, то обмазочные материалы наносят лишь после полной полимеризации вспененной массы, срезав излишки утеплителя.

Возможен компромисс

Он не узок, не широк...
Если вам доставили комплект деталей и на месте выяснилось, что ширина бокового монтажного зазора превышает нормативную (стоит измерить его, после того как окно зафиксируют в проеме), вы имеете право отказаться от установки. Другой вариант - согласиться на использование доборного профиля. Он имеет прямоугольное сечение и «прищелкивается» к коробке с одной или нескольких сторон. Световой проем при этом немного уменьшится, но зато фирма предоставит вам солидную скидку. Ни в коем случае нельзя заполнять слишком широкий зазор одной лишь монтажной пеной.

Трехслойная конструкция монтажного шва является обязательным условием его долговечности. Отсутствие внутреннего пароизоляционного слоя приводит к насыщению пены влагой, содержащейся в комнатном воздухе. Эта влага, расширяясь при замерзании, разрушает структуру материала. Если же пену оставить открытой снаружи, она будет стремительно стареть под воздействием осадков и ультрафиолетовых лучей. Более того, сквозь монтажный шов, заполненный одной только пеной (без защитных слоев), влага может даже попасть внутрь помещения. Симптомы разрушения монтажного шва распознать нетрудно: по периметру окон начинает дуть, на стене под подоконником появляются мокрые пятна. Единственное "лекарство" от этого - заново установить окно.

Он не узок, не широк...а
«Группа компаний «Робитекс»
Он не узок, не широк...б
«Группа компаний «Робитекс»
Он не узок, не широк...в
Soudal
Он не узок, не широк...г
Soudal

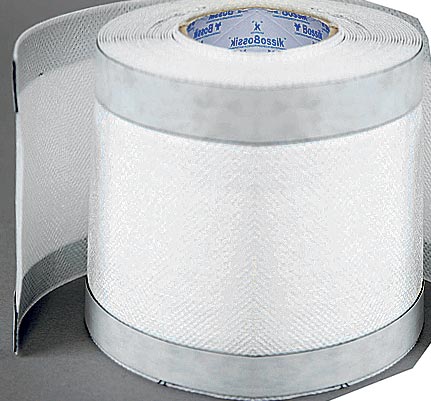

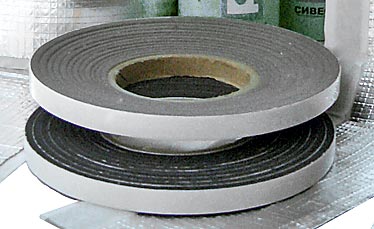

При монтаже окон применяют целый набор изоляционных материалов. Паропроницаемую ленту, предназначенную для наружной гидроизоляции утеплителя (а), изготовляют из нетканого синтетического полотна. Спомощью предварительно сжатой уплотнительной ленты (б) герметизируют фронтальный зазор.

Он не узок, не широк...д
Soudal
Он не узок, не широк...е
Soudal
Он не узок, не широк...ж
Soudal
Он не узок, не широк...з
«Заделов»

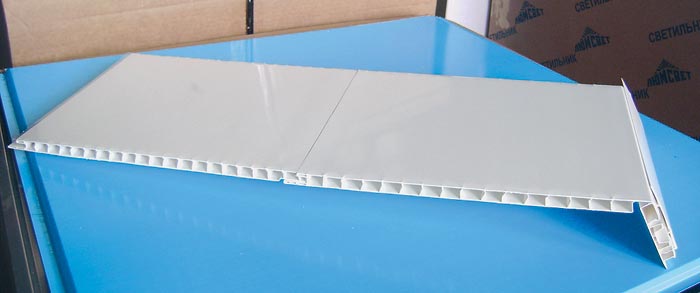

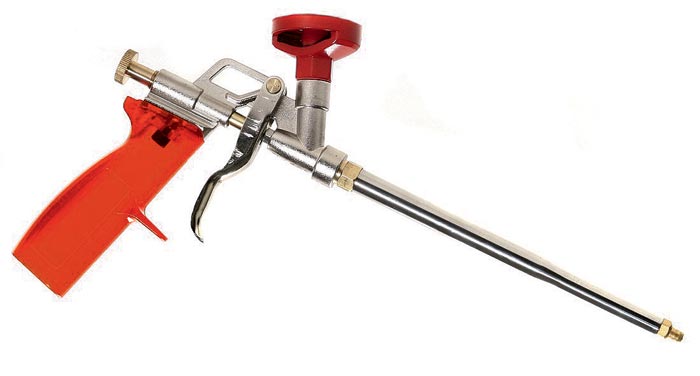

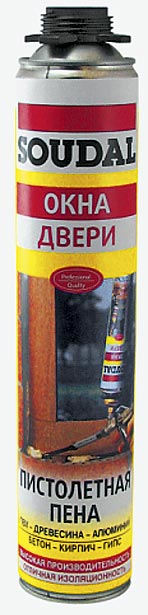

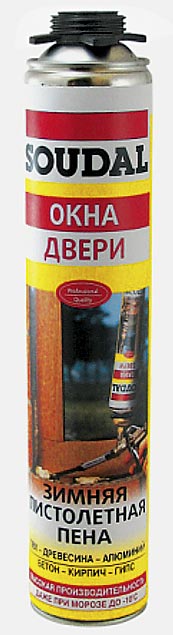

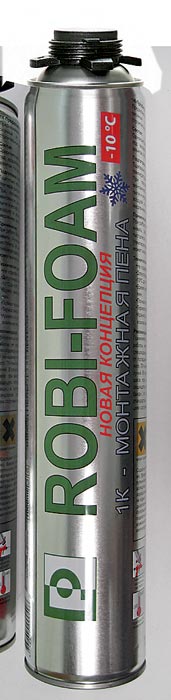

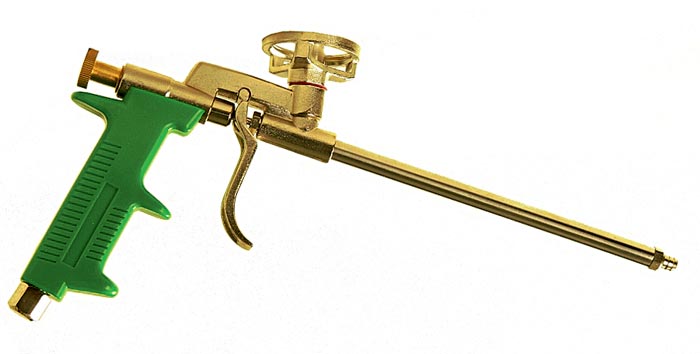

Полиуретановая монтажная пена (в, г, д) после полимеризации образует основной теплоизолирующий слой. Пистолеты-дозаторы (е, ж) позволяют заполнить зазор на всю его ширину. Пустотными панелями с утолщенной лицевой стенкой (з) можно от делать внутренние откосы

Прилегающие территории

Согласно определению, которое дает ГОСТ 23166-99 "Блоки оконные. Общие технические условия", окно - это «элемент стеновой или кровельной конструкции... состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок». Значит, под монтажом окна следует подразумевать не просто установку оконного блока, но и отделку всех поверхностей стенового проема. Разумеется, вы можете отказаться от части работ, но при этом стоимость услуг должна быть снижена.

Не клеем единым

Подоконная доска должна быть прочно закреплена. Очень плохо, если она вдруг обрушится, не выдержав тяжести очередного цветочного горшка. Подоконники из ПВХ крепят в основном с помощью монтажной пены. Для более тяжелых изделий подойдут специальные клеящие составы. Однако их наносят тонким слоем, поэтому опорная площадка должна быть ровной. Если же на стену опирается менее 2/3 ширины подоконной доски, не надейтесь, что ее удержат лишь клей или пена. Втаком случае следует замуровать края подоконника в стены, сделав для этого выемки по обе стороны проема.

Влюбом случае монтажники обязаны восстановить внешние откосы, если их поверхность была повреждена при демонтаже старых окон. Для этого используют белую фасадную штукатурку, морозостойкий клей для плитки или цементный раствор (если стена не окрашена или выложена из кирпича). Затем с помощью специальных клеящих лент и саморезов крепят отлив. Не следует пренебрегать шумогасящей прокладкой под этот элемент - она делает значительно тише звуки дождя и капели.

Он не узок, не широк...а
«профайн РУС»
Он не узок, не широк...б Он не узок, не широк...в Он не узок, не широк...г

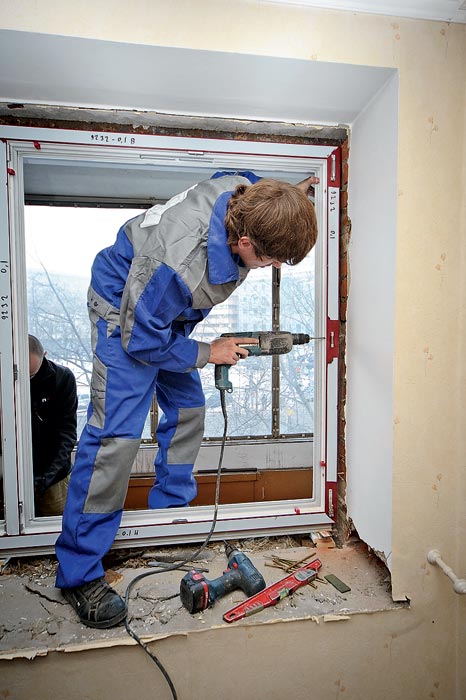

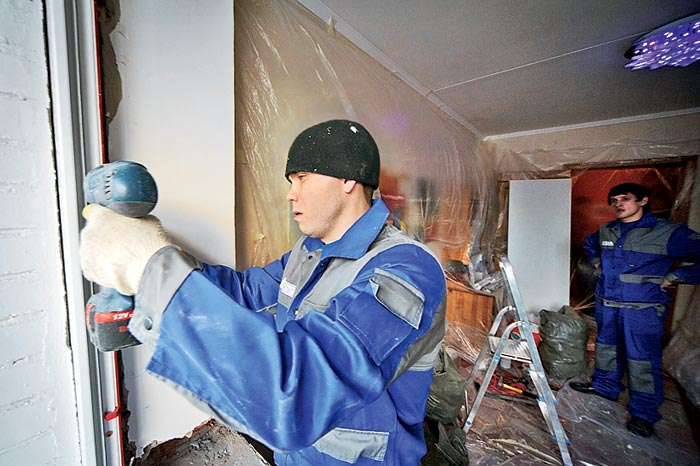

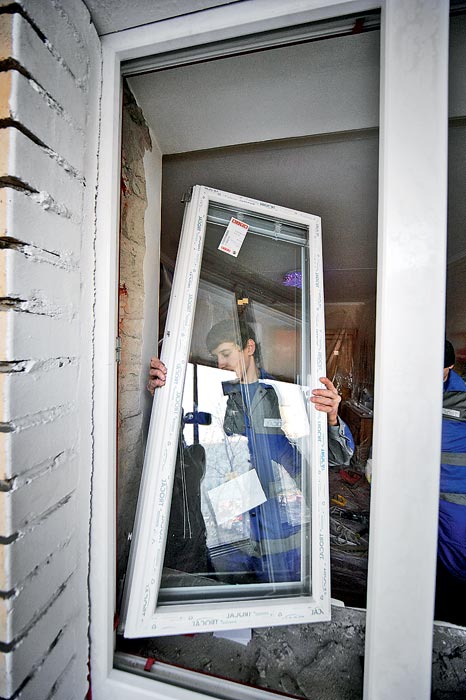

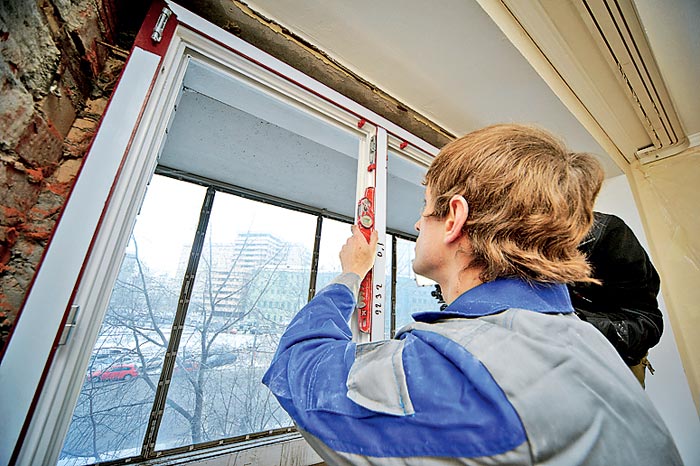

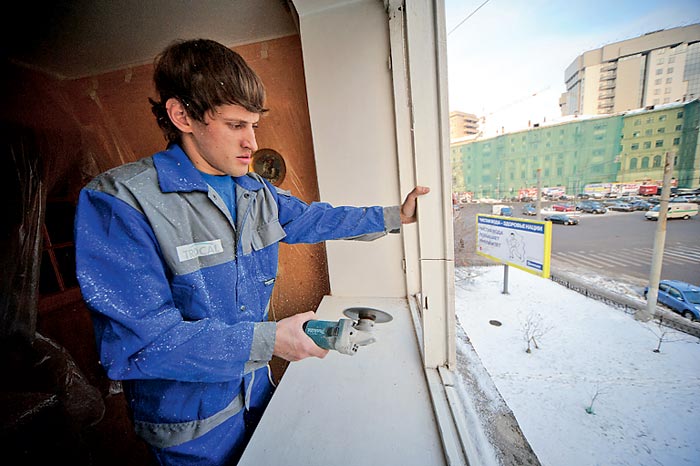

Монтаж пластикового окна в кирпичном доме: срезав болгаркой крепежные винты и распилив импост, аккуратно демонтировали старую деревянную раму (а). Коробку нового окна установили в проеме, временно зафиксировали и проверили ее положение в трех плоскостях с помощью пузырькового уровня (б). Просверлили отверстия в раме и стене и закрепили раму дюбелями длиной 120мм (в, г).

Он не узок, не широк...д Он не узок, не широк...е Он не узок, не широк...ж Он не узок, не широк...з

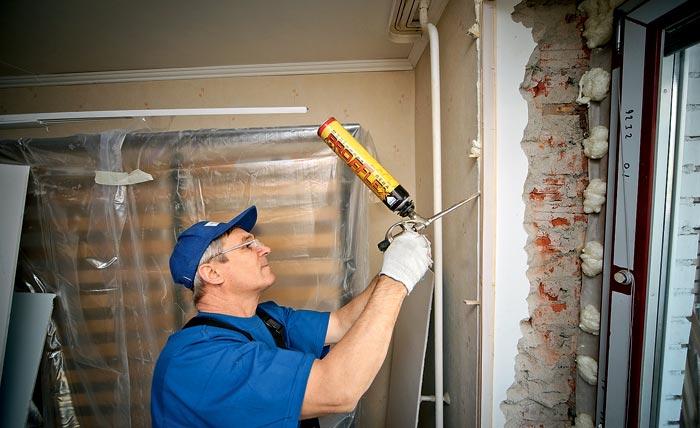

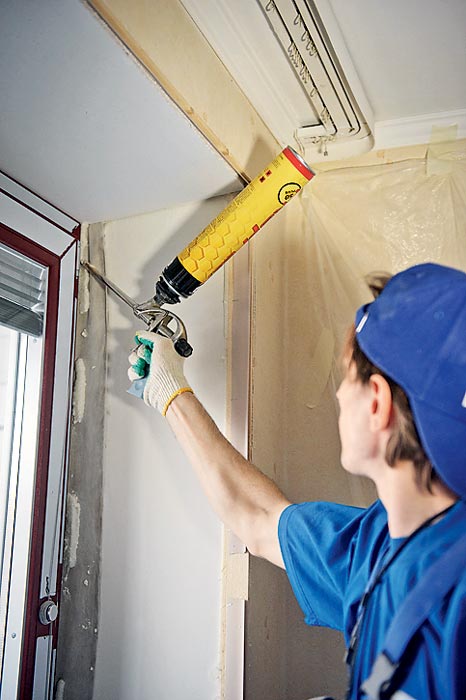

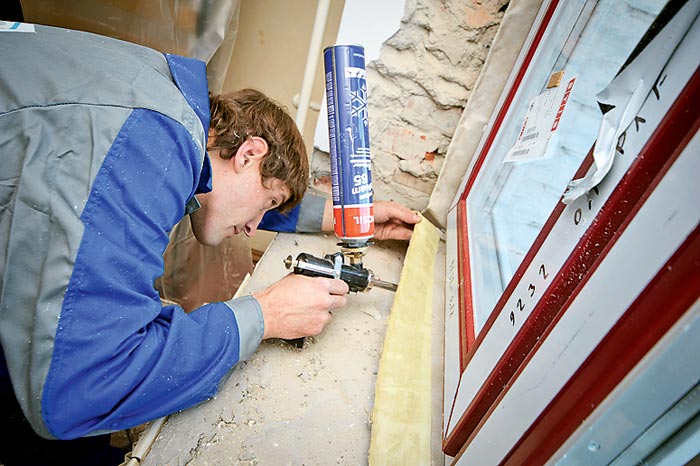

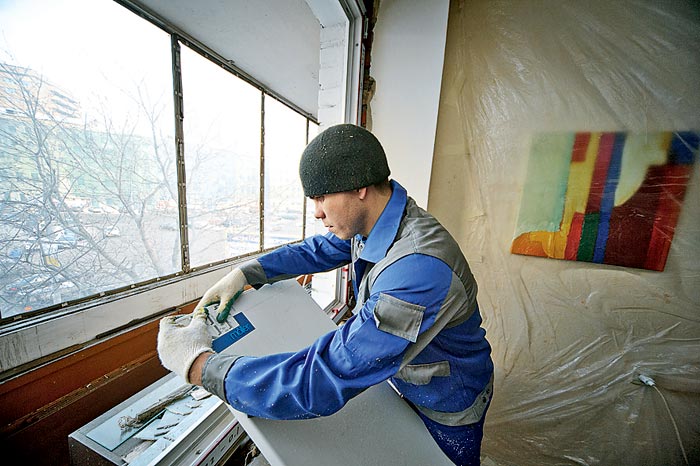

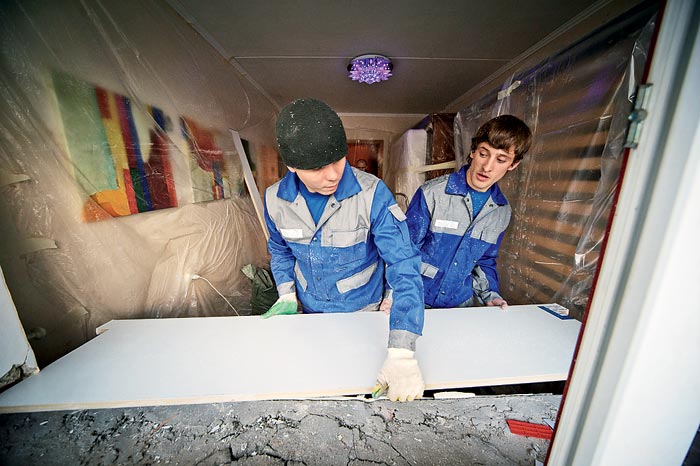

Отпилили подоконник нужной длины (д) и подготовили его к установке, надев на торцы декоративные заглушки (е). Навесили створки (ж). Предварительно наклеив на профили коробки один край пароизоляционной ленты, запенили монтажный зазор (з), а спустя полчаса приклеили другой край ленты к стене (и).

Он не узок, не широк...и Он не узок, не широк...к Он не узок, не широк...л Он не узок, не широк...м

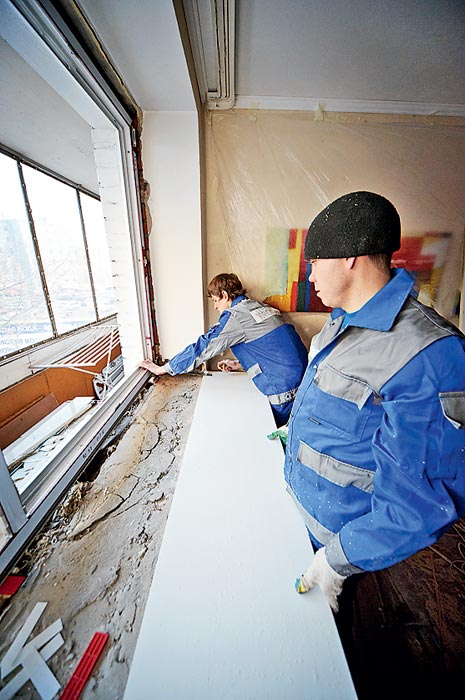

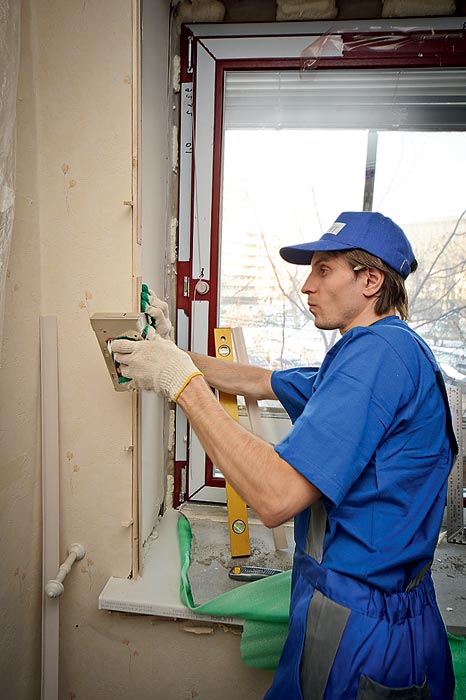

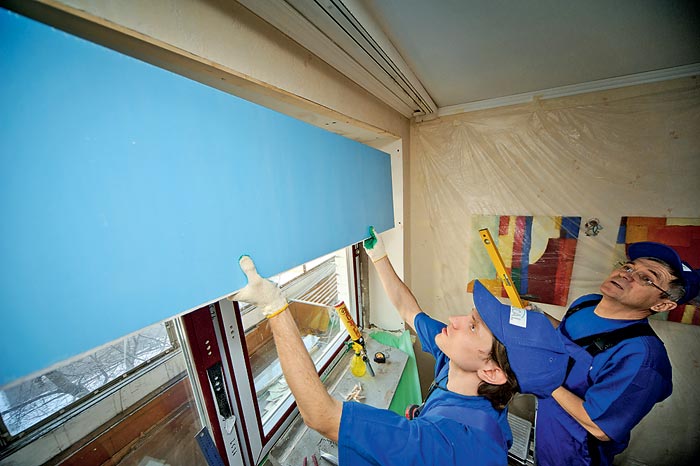

Установили подоконник (к) и приступили к отделке откосов. Для этого использовали сандвич-панели из ПВХ. Их завели в монтажный зазор и зафиксировали пеной (л-о).

Он не узок, не широк...н Он не узок, не широк...о Он не узок, не широк...п

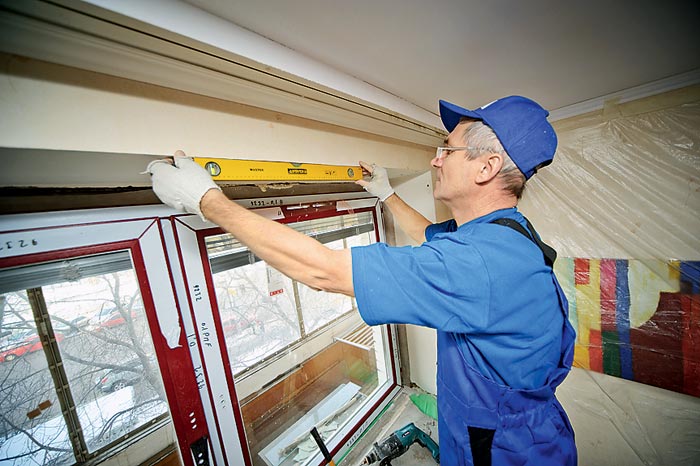

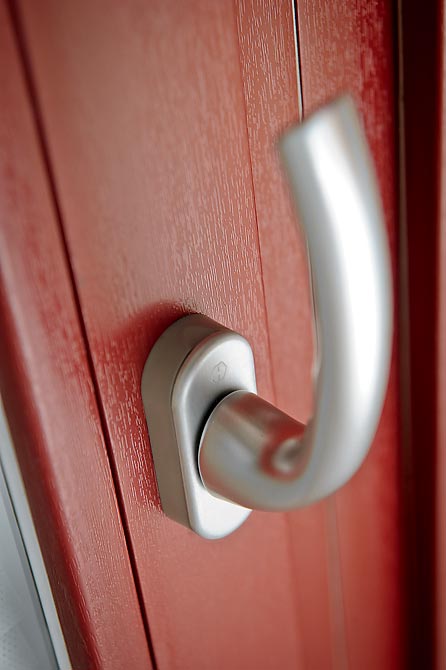

Проверили геометрию проема по уровню (п) и отрегулировали пет ли. Осталось снять с рамных профилей защитную пленку и установить на место ручки

Внутренние откосы можно отделать несколькими способами. Чаще всего их оштукатуривают цементной или гипсовой смесью. При этом на гладком бетоне предварительно делают насечки или обрабатывают его адгезионной грунтовкой. После того как шпаклевка высохнет, откосы покрывают моющейся краской. Если окно пластиковое, между коробкой и оштукатуренным откосом обязательно появится трещина - это естественное следствие термического расширения и сужения ПВХ. Чтобы ее не было видно, целесообразно применять специальный узкий нащельник, снабженный гибким полимерным лепестком.

Мнение специалиста

Оконную коробку устанавливают в проеме на опорные колодки, которые располагают под каждым вертикальным элементом. Эти колодки совершенно необходимы, и в дальнейшем они остаются на своих местах, препятствуя деформации оконных профилей. Обязательным этапом монтажного процесса должно быть обеспыливание стены. Ведь на внешних сторонах рамы есть специальные фигурные выступы, за которые пена после отверждения прочно "зацепится", а адгезия состава к проему целиком зависит от подготовки последнего. Кроме того, поверхности нужно слегка увлажнить - это будет способствовать полной полимеризации пены.

Василий Игнатенко, продукт-менеджер компании «профайн РУС»

Нередко откосы оформляют с помощью декоративных панелей. Если окно пластиковое, чаще всего используют сандвич-панели из ПВХ, заполненные пенополиуретаном или пенополистиролом, а также плиты из вспененного ПВХ - эти легкие изделия крепят к раме, используя специальные профили. Панели не трескаются, и на них не образуется конденсат, поскольку поверхность пластика всегда прогрета до комнатной температуры. На стык панели со стеной приходится приклеивать уголок из ПВХ, который отнюдь не украшает оконный проем. Но это, пожалуй, единственный недостаток пластиковых откосов.

Он не узок, не широк...
Он не узок, не широк...
Он не узок, не широк...

При установке деревянных окон проем можно отделать тонкими (не толще 20мм) клееными щитами, окрашенными в цвет рам, оклеить поверхности пробковым шпоном или использовать доборные планки из MDF - ламинированные либо облицованные шпоном дерева. Обшивать откосы гипсокартоном специалисты не рекомендуют, так как на сравнительно мягкой поверхности этого материала быстро появляются вмятины от случайных ударов. Ктому же нередко возникают трещины на стыках полос ГКЛ со стеной и оконной коробкой, а если на откосах выпадет конденсат, отделка будет безнадежно испорчена.

Редакция благодарит компании «профайн РУС» и «Экоокна» за помощь в подготовке материала.
