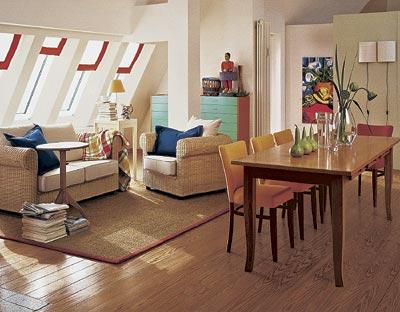

Декор мансарды невозможен без учета освещенности помещения, размера и конфигурации мансардного окна.
Мансардные окна

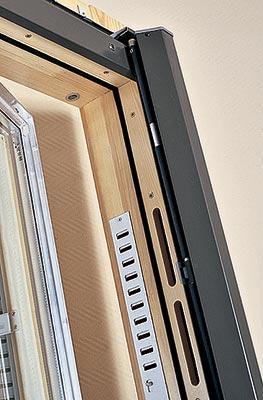

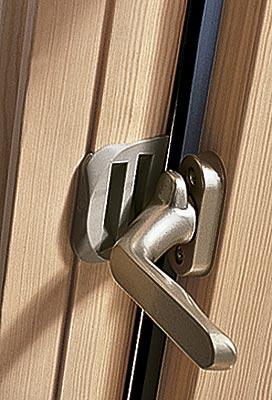

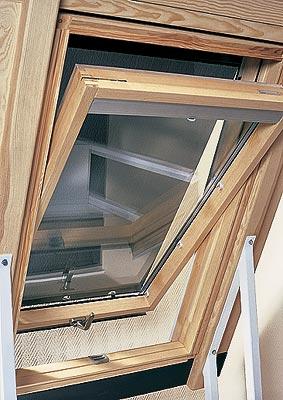

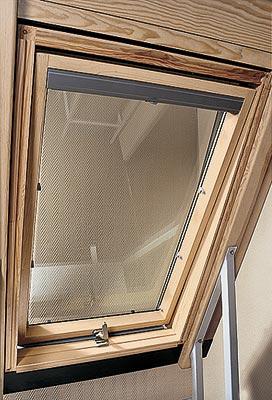

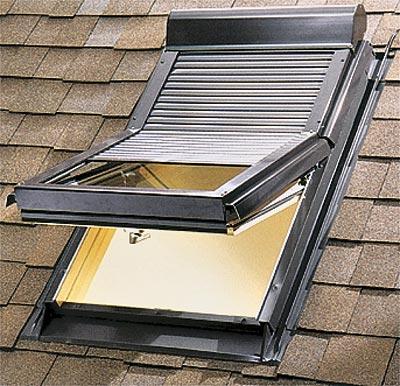

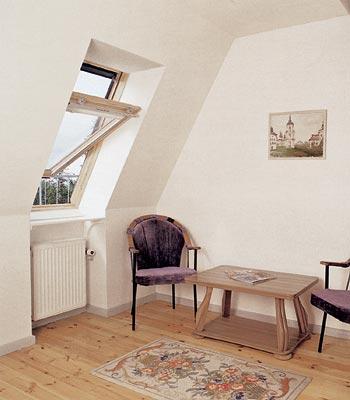

Мансардные окнаВверху и внизу - поворот рамы окна на фрикционных петлях. Мансардные окнаВентиляционное устройство в оконной коробке. Мансардные окнаРучка с трехпозиционным фиксатором окна. Мансардные окнаСветозащитная штора на мансардном окне. Мансардные окнаНаружная солнцезащитная маркиза на мансардном окне. Мансардные окнаУправление солнцезащитной шторой в мансардном окне с помощью пульта. Мансардные окна VELUX.

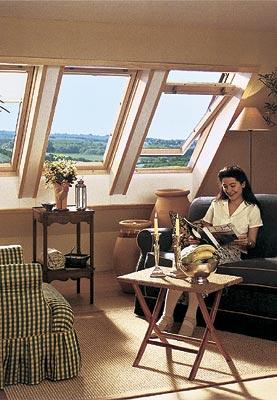

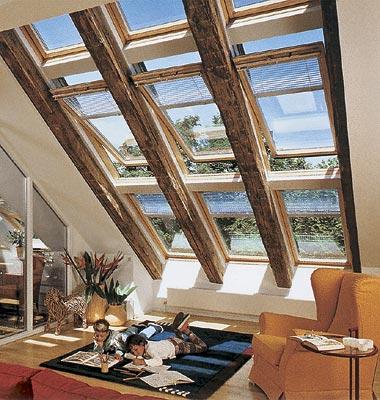

Мансардные окна могут располагаться по-разному: по два, группами, одно над другим.

Окна — это глаза дома, с помощью которых живущие в нем люди устанавливают связь с солнцем, луной, звездами, а мансардные — устремлены в небо в прямом, а не в переносном смысле. Наша статья об особенностях устройства, применения и эксплуатации таких окон.

Комфортна ли жизнь на обитаемом чердаке?

Большинство из нас заочно успело полюбить комфортабельную мансарду, если не российскую, то парижскую, берлинскую, лондонскую, на худой конец — варшавскую. У счастливцев, устраивающих собственную, наверняка возникает проблема: окна какой фирмы и какой конструкции покупать? Прежде чем ответить на этот вопрос, есть смысл уяснить, что такое мансарда и какими мансардные окна бывают.

В архитектуре мансардными называют вертикальные или наклонные окна в скатной крыше. Обычно они устраивались в находящихся под крышей спальных помещениях — дормиториумах и по-английски до сих пор называются dormer. Надстройка на крыше, защищающая и художественно оформляющая вертикальное окно, именуется люкарной. Этот термин нередко используется как синоним небольших вертикальных мансардных окон. Люкарны могут быть треугольными, прямоугольными, арочными, в виде полусферы; соответствующую форму имеют и их рамы. Обычно люкарны устраивают в скатных крышах.

Проблема выбора

Окна мансард специфичны как по внешнему виду, так и по своим функциям. Одной из главных задач архитектора является рациональная организация инсоляции здания, то есть правильное расположение оконных проемов и других светопрозрачных конструкций для получения оптимальной дозы ультрафиолетовых солнечных лучей. Требования к инсоляции и освещенности мансардного помещения изложены в главе «Изменения N 2 в части мансардных этажей» СНиП «Жилые здания» 2.08.01-89. Известно, что излишек инфракрасного и ультрафиолетового излучения провоцирует рост злокачественных опухолей, а его недостаток приводит к развитию малокровия, заболеванию туберкулезом и другими инфекционными болезнями. В одном случае — в мансардах, мезонинах и на верандах — с излишне активным солнцем приходится бороться, сокращая площадь окон и используя солнцезащитные приспособления, в другом — в помещениях цокольного этажа — принимать особые меры для того, чтобы максимально «уловить» солнечные лучи. В обоих случаях требуются окна специальной конструкции. Их площадь должна быть пропорциональна площади пола помещения. В мансарде, например, это соотношение 1:10.

В современной отечественной архитектуре сложилась своя практика выбора окон для мансардных этажей. По мнению академика архитектуры Л. В. Хихлухи, окна, устанавливаемые в люкарнах, применяются «в целях поддержания и сохранения стиля и пластики фасада здания-основы, при этом общая длина вертикальных окон, рассчитываемая для каждой отдельной поверхности крыши, не должна превышать половины длины ее поверхности». Соответственно его же рекомендациям «расчет размера и размещения мансардного окна любой конструкции должен отвечать визуальным и антропометрическим характеристикам, согласно которым верх оконного проема должен быть не ниже отметки 1,9-2 метра от пола, а зрительный луч сидящего человека должен иметь сектор обозрения не менее 15% при открытом окне».

Еще одна серьезная задача, стоящая перед архитектором, связана с рациональной вентиляцией помещений. Чрезмерная вентиляция приводит к сквознякам, потере тепла и, как следствие, к простудным заболеваниям, а слишком слабая — создает недостаток кислорода, перегрев воздуха, вызывает головные боли, нарушения обмена веществ в организме. Во всех случаях окно — важный элемент как естественной, так и искусственной вентиляции, от качества которой напрямую зависит здоровье обитателей дома.

В 50% случаев ограблений преступники попадают в дом через окно. Немаловажная задача — сделать его непреодолимым препятствием для злоумышленника. Уверенность в личной безопасности очень существенна для психологического комфорта. Разбить или открыть снаружи примитивное окно преступнику достаточно легко, чего не скажешь о современных окнах с армированными стеклопакетами, прочными запорными устройствами и внутренними замками.

Наконец, окно должно отвечать современным инженерно-эксплуатационным требованиям: иметь определенное сопротивление теплопередаче, коэффициенты инфильтрации воздуха и звукоизоляции.

Множество окон сегодня производится из поливинилхлорида и алюминия. Разумеется, они практичны и долговечны. Человек, однако, чувствует себя в «металлопластмассовом окружении» далеко не всегда комфортно. Как показывает практика, окна из дерева более экологичны и стоят вдвое дороже, нежели пластмассовые и металлические.

Что же в них особенного?

В наши дни вертикальные мансардные окна, как правило, устанавливаются для стилизации фасада или при реконструкции исторических зданий. Специальных норм и правил для данной конструкции в архитектуре и строительстве не существует. Проектирующий ее архитектор руководствуется общими законами композиции, требованиями, предъявляемыми к мансардным окнам в целом. Следует иметь в виду, что вертикальные окна, хотя и придают зданию эффектный внешний вид, однако, по мнению практикующих архитекторов, не всегда обеспечивают должный уровень освещенности и необходимый сектор обзора, создают в помещении проблемы для дизайнеров.

В концепции современного жилища предпочтение отдается наклонным мансардным окнам, впервые разработанным для серийного производства и внедренным в практику строительства в 1941 году датской фирмой VELUX. Наклонные мансардные окна обычно устанавливают параллельно скату крыши, и вообще их можно монтировать под непрямым углом (от 15 до 87) к горизонтальной плоскости и, как правило, без люкарн. Они испытывают повышенные климатические и механические нагрузки, а также к ним облегчен доступ людей со стороны крыши, следовательно, прочность и герметичность этих окон должны быть вдвое выше.

Об эксплуатации мансардных окон

- Для предотвращения образования конденсата на стекле, особенно в помещении с повышенной влажностью, необходимо источник тепла поместить под окном, регулярно проветривать помещение и обеспечивать его вентиляцию.
- В городских условиях деревянные элементы окна требуется покрывать новым слоем лака каждые 2 года, в местности с малым количеством осадков - один раз в 10 лет.
- Фирма TEGOLA CANADESE рекомендует один раз в три года смазывать оконные петли прилагаемой смазкой. Для окон VELUX смазка не требуется в течение всего срока их эксплуатации.

Особенности термоизоляции здания таковы, что зимой именно через потолочное перекрытие последнего этажа в помещение мансарды поступает максимум тепла, увлекаемого конвекционными потоками воздуха. Знойным же летом никакая, даже самая совершенная, термоизоляция крыши не защитит мансардное помещение от излишнего нагрева солнечными лучами. По логике вещей именно мансардные окна должны являться естественными регуляторами процессов тепло- и воздухообмена. Чтобы эту работу они выполняли как следует, в их конструкцию введены особые новые (по сравнению с окнами вертикального типа) элементы:
- подвеска рамы в оконной коробке выполнена на петлях, дающих возможность поворачивать раму на 180 (это удобно для мытья наружного стекла) и фиксировать ее с помощью задвижки в различных положениях. Причем ось поворота располагается как посередине рамы, так и в ее верхней части;
- ручка окна, имеющая три фиксированные позиции, позволяет регулировать процесс вентиляции;
- с помощью установленной в оконной коробке вентиляционной решетки с защитной сеткой можно проветривать помещение и при закрытом окне.

Конструкция наклонного мансардного окна безопасна в эксплуатации. Наряду с закаленными стеклами толщиной 4 мм и стеклами с низкоэмиссионным теплоотражающим покрытием в стеклопакетах используются двухслойные ламинированные ударопрочные стекла. Стеклопакеты заполнены инертным газом (аргоном или криптоном), повышающим теплосберегающие возможности конструкции.

Деревянные детали окна изготавливаются из клееной сосновой древесины, пропитанной антисептиком в вакуумной камере и покрытой одним-двумя слоями лака. На защитных алюминиевых профилях окна — слой стойкого к ультрафиолетовым лучам полиэстра, наружный крепеж сделан из нержавеющей стали или алюминия. Долговечность такого окна около 40 лет при условии соблюдения правил эксплуатации.

Для предупреждения попадания на окна воды, стекающей с кровли, их окаймляют по периметру так называемыми окладамиособой формы защитными козырьками. Они выпускаются нескольких разновидностей, соответствующих различным кровельным материалам (плоским, низкопрофильным или высокопрофильным). Оклады изготавливают из алюминия или меди (только для медной кровли).

Простые по конструкции и дизайну вертикальные мансардные окна, расположенные нередко в несколько рядов на крутой крыше, характерны для архитектуры Германии раннего Средневековья. В позднеготический период и во времена раннего Возрождения в различных странах Европы появились более затейливые мансардные окна в люкарнах, со стороны фасада представлявших собой выложенные из кирпича продолжение стены. Они нередко декорировались роскошной лепниной — стукко. В годы правления династии Тюдоров (XV-XVI века) в Англии и Шотландии подобные окна получили распространение в постройках с остроконечными крышами, во Франции со времен Людовика XII до конца правления Людовика XIV аналогичные окна сооружались на крышах французских замков. Вертикальные мансардные окна оставались в моде на протяжении XVII и XVIII столетий, но пик их популярности, вызванный всплеском интереса к готике и архитектуре Ренессанса, пришелся на XIX и XX века.

Мансардные окна легко вписываются в существующие стропильные системы крыш. Они монтируются как поодиночке, так и в горизонтальных, вертикальных, комбинированных комплексах. В последнем случае стандартное расстояние между окнами и по вертикали, и по горизонтали составляет 10 см. При этом по эстетическим соображениям и для упрощения конструкции окладов окна, устанавливаемые в вертикальные комплексы, должны иметь одинаковую ширину, а в горизонтальные — одинаковую длину.

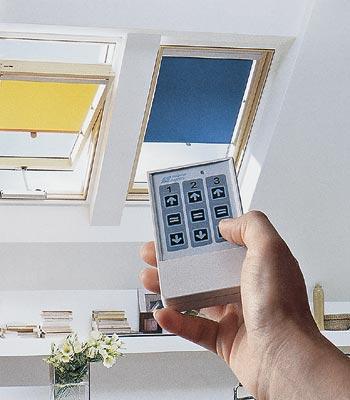

Каждое окно может быть укомплектовано жалюзи, светоограничивающими, свето- и теплонепроницаемыми, плиссированными шторами, наружными маркизами различных расцветок, а также системами механического и дистанционного открывания окна.

Геометрические параметры типовых мансардных окон

Модель Размеры
Ширина оконной коробки, см Высота оконной коробки, см Ширина стекла, мм Высота стекла, мм Площадь остекления, м2
Velux (открывающиеся)
304 78 98 602 730 0,44
306 78 118 602 930 0,56
308 78 140 602 1150 0,69
310 78 160 602 1352 0,81
606 114 118 962 930 0,89
608 114 140 962 1150 1,11
Zenith (открывающиеся и глухие)
1 55 78 368 590 0,21
2 55 98 368 790 0,29
3 78 98 598 790 0,47
4 78 118 598 990 0,59
5 94 98 758 790 0,60
6 78 140 598 1210 0,72
7 114 118 958 990 0,94
8 134 98 1158 790 0,91
9 66 98 478 790 0,38
10 66 118 478 990 0,47

''Куда ставить-то?''

Монтаж наклонных мансардных окон может быть произведен как специалистами, имеющими лицензию, так и бригадой «вольных стрелков» (в этом случае вы обычно не будете иметь гарантии на проведенные работы). Первое предпочтительнее, поскольку окно — «капризная» прецизионная конструкция, требующая деликатного обращения.

''Думайте сами, решайте сами, иметь или...''

Можно, наконец, ответить на вопрос «окнам какой фирмы отдать предпочтение?». На российском рынке в настоящее время имеется сертифицированная продукция только двух фирм — датской VELUX и итальянской TEGOLA CANADESE, разместившей свое производство в Польше на заводах PPHU FAKRO и выпускающей мансардные окна под торговой маркой Zenith. В связи с тем что в странах бывшего соцлагеря стоимость рабочей силы пока еще не достигла западноевропейского уровня, продукция TEGOLA CANADESE почти на 30% дешевле аналогичных датских изделий. Так что выбор у покупателя весьма скромен.

Появившиеся недавно в продаже окна немецкой фирмы ROTO пока не прошли должного испытания временем в суровых климатических условиях России. Цифры и факты красноречивее слов, а потому предлагаем сравнить технические параметры и характеристики окон одинакового размера и назначения, но различного производства.

Окна Zenith отличаются от аналогов фирмы VELUX тем, что при равных размерах рамы пропускают на 6% света больше. Это достигается за счет размещения вентиляционного устройства в оконной коробке (тогда как в окнах VELUX оно расположено на раме) и большей площади стеклопакета.

Обе фирмы дают на свои окна гарантию на 5 лет, на аксессуары — на 1 год. При необходимости представители фирм заменят любую часть уже установленного окна, включая стеклопакет.

Сводные характеристики разных типов мансардных окон

Тип Характеристики
Сопротив-
ление теплопе-
редаче окна,
м2С/Вт
Герме-
тич-
ность,
м3/(ч*м)
Рама и коробка Фиксация рамы Венти-
ляцион-
ное устройство
Стекло-
пакет
Оклад
Velux GZL 0,57 Меньше 0,3 Сосна Одно положение - в приоткрытом состоянии, одно - в повороте на 180 Отсут-
ствует
Закаленное стекло (4 мм) с напылением, прос- лойка аргона (9 мм), закаленное стекло (3 мм) EDH, EDS, комби
Velux GGL 0,59 Меньше 0,2 Сосна Одно положение - в приоткрытом состоянии, одно - в повороте на 180 С фильтром Закаленное стекло (4 мм) с напылением, прос- лойка аргона (16 мм), закаленное стекло (4 мм) EDH, EDS, комби
Velux GHL 0,59 Меньше 0,2 Сосна Одно положение - в приоткрытом состоянии, одно - в повороте на 180, одно — в полностью открытом окне (используется как аварийный выход) С фильтром Закаленное стекло (4 мм) с напылением, прос- лойка аргона (16 мм), закаленное cтекло (4 мм) EDH, EDS, комби
Zenith LXS 0,62 Меньше 0,25-0,55 Сосна без сучков Три положения в приоткрытом состоянии, одно - в повороте на 180 С москитной сеткой Закаленное ламинированное стекло (2 x 3 мм) с напылением, прослойка криптона (14 мм), закаленное стекло (4 мм) H,S,J, комби
Zenith LX 0,71 Меньше 0,25-0,55 Сосна без сучков Три положения в приоткрытом состоянии, одно - в повороте на 180 С москитной сеткой Закаленное стекло (4 мм) с напылением, прос- лойка аргона (16 мм), закаленное стекло (4 мм) H,S,J, комби
