Монтаж мансардных окон: типы конструкций, материалы изготовления

Озор окладов для мансардных окон: типы конструкций, системы открывания, способы установки, специальные оклады для разных вариантов монтажа.

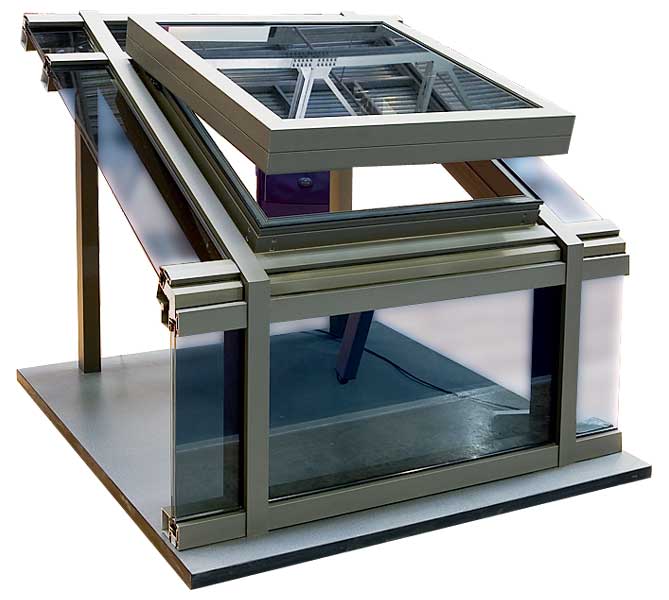

Достойное обрамлениеRoto FrankДостойное обрамление Мансардное алюминиевое окно представляет собой отдельную конструкцию- раму со створкой, которая просто вложена в «ячейку» из алюминиевых профилей

Достойное обрамление

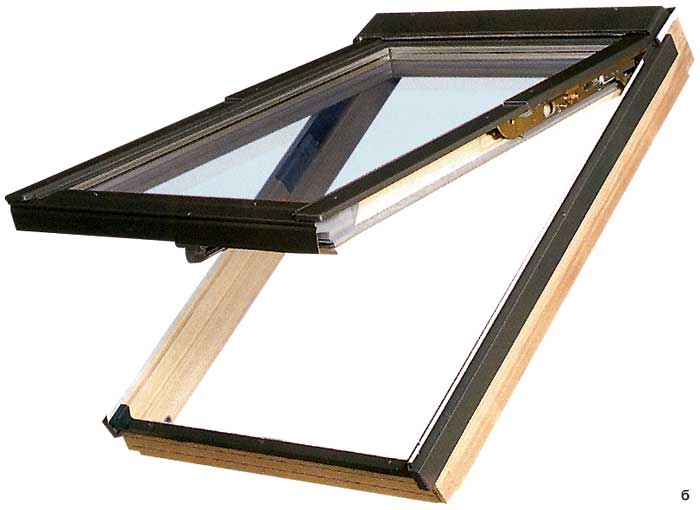

Достойное обрамление Деревянные окна (Fakro): а- глухое сегментное; б- открывающееся по верхней оси Достойное обрамлениеVelux

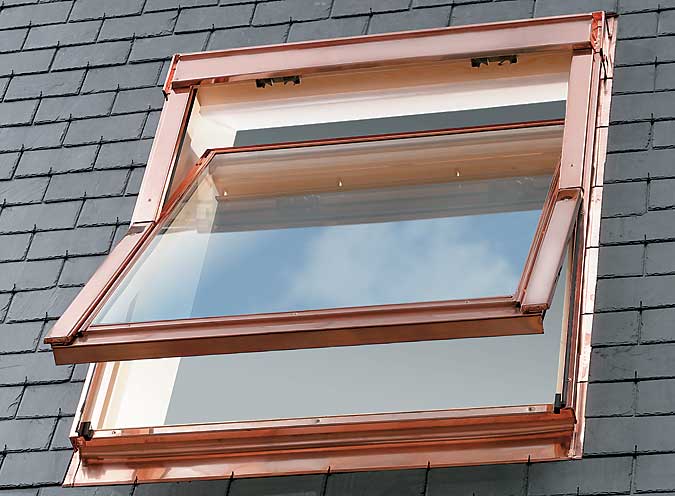

Окно с защитными медными накладками для медных крыш Достойное обрамление Мансардные окна из ПВХ (Roto Frank) Достойное обрамлениеVelux

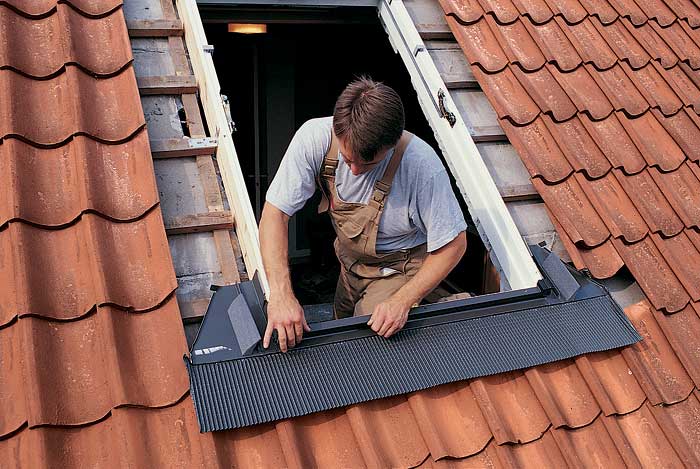

В готовую кровлю мансардное окно монтируют из помещения
Достойное обрамление
Достойное обрамлениеFakro

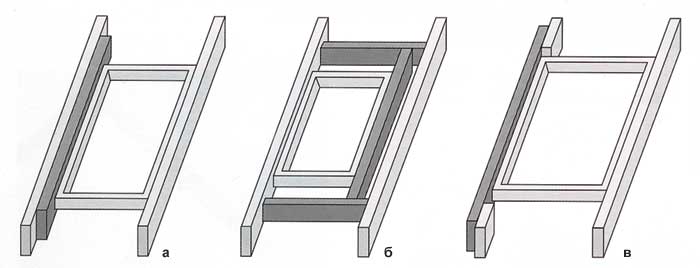

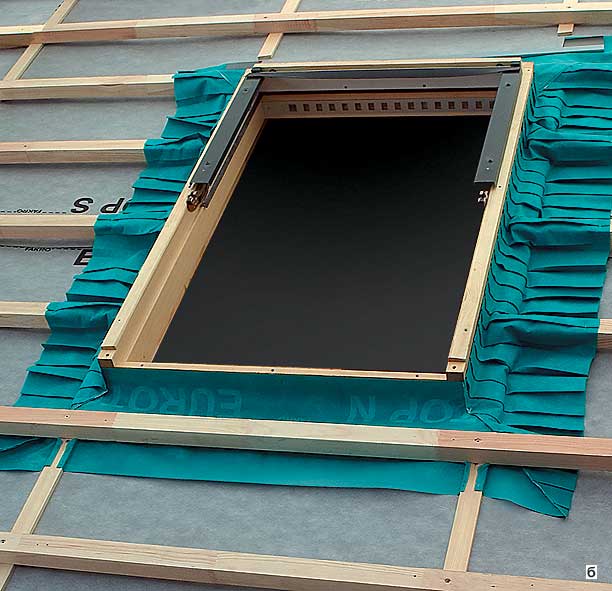

Готовый теплоизоляционный пояс XWT (а) и наружный гидро- изоляционный "фартук" XDP (б) Достойное обрамление Некоторые из разработанных Velux вариантов подгонки стропильной конструкции:
а- при шаге стропил на 5-10см больше ширины окна;
б- при шаге стропил на 10-30см больше ширины окна;
в- при шаге на 10см меньше необходимого
Достойное обрамление

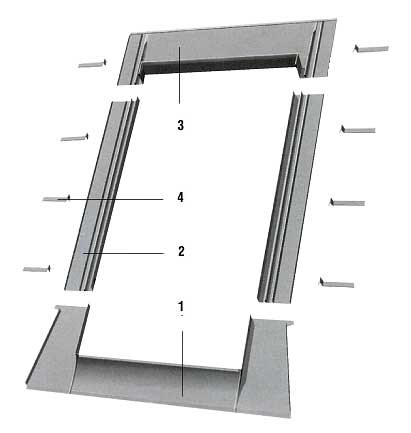

Достойное обрамление Оклад Fakro для плоских кровельных покрытий:
1- нижний элемент оклада;
2- боковой элемент;
3- верхний элемент оклада;
4- кляммер крепления
Достойное обрамление

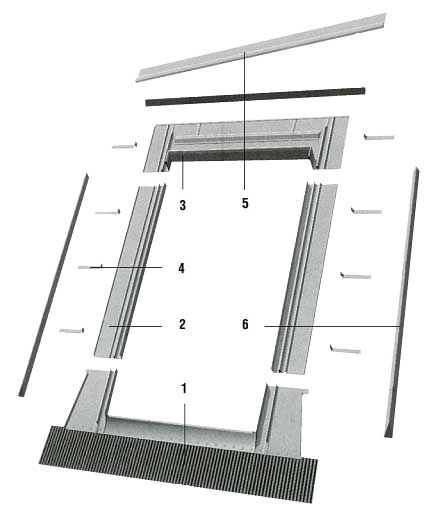

Достойное обрамление Оклад Fakro для профилированных кровельных покрытий:
1- нижний элемент с "фартуком";
2- боковой элемент;
3- верхний элемент;
4- кляммер;
5- водоотводящая планка;

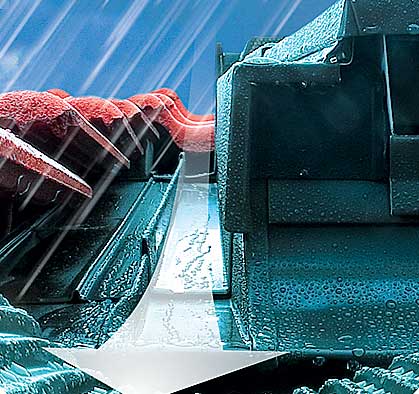

6- защитный поролоновый клин Достойное обрамление Благодаря бортикам вода не растекается по боковому профилю, а течет только вниз Достойное обрамлениеVelux

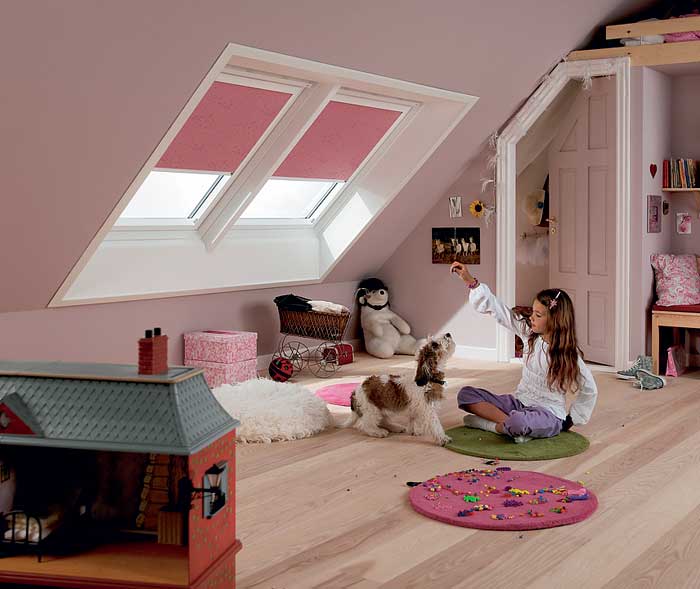

Площадь окон должна быть не менее 12 % от площади мансарды Достойное обрамлениеVeluxДостойное обрамлениеFakro

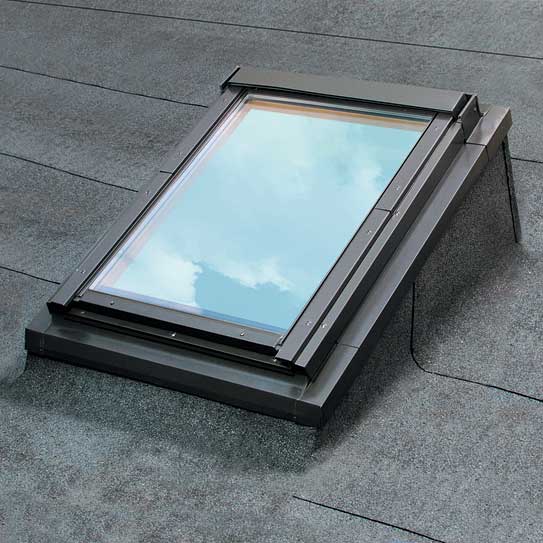

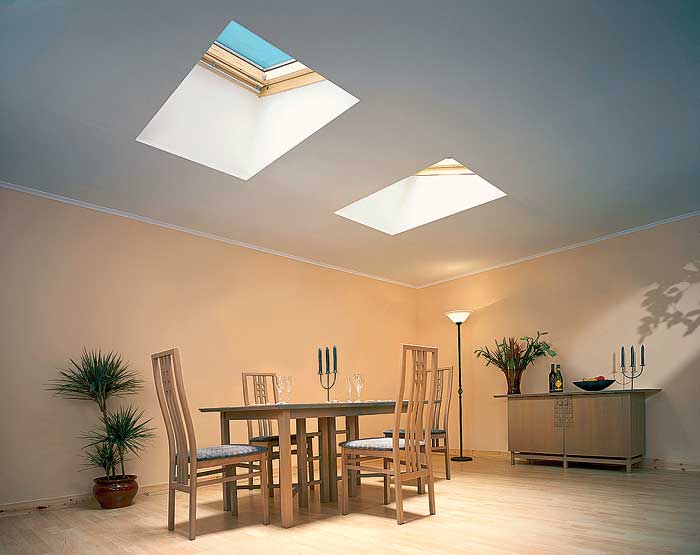

Специальный оклад для установки мансардного окна в плоской кровле позволяет отказаться от применения более дорогой конструкции- светового фонаря
Достойное обрамление
Достойное обрамлениеVelux

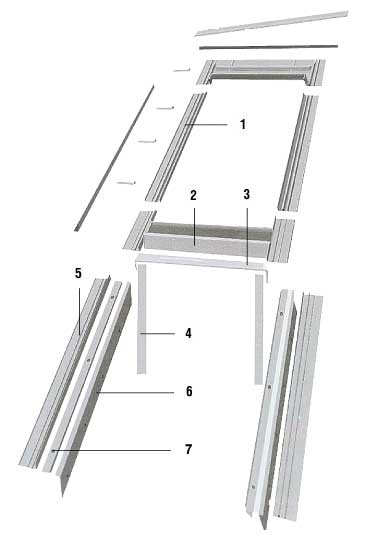

Использование вспомогательной деревянной клееной стропильной балки EDY (а) и специального сдвоенного оклада EBW/EBS (б) позволяет уменьшить расстояние между оконными коробками до минимально возможного- 18мм Достойное обрамление Пример комбинированной установки в кровле сразу трех карнизных окон Достойное обрамлениеVeluxДостойное обрамление Элементы карнизного оклада Fakro:
1- оклад к окну для крыши;
2- соединительный элемент;
3- изоляционная накладка;
4- элементы защиты карнизного окна;
5- боковой водосток;
6- карнизная планка;

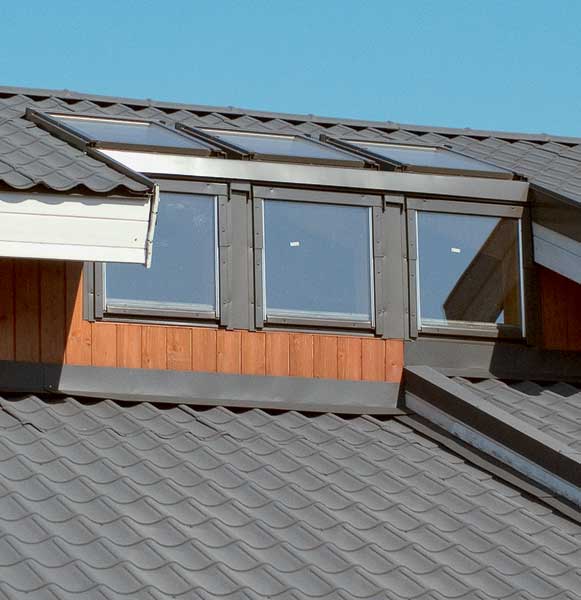

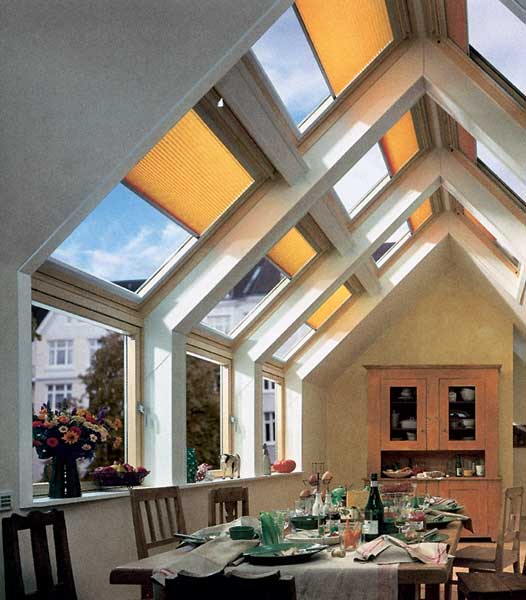

7- металлическая карнизная накладка Достойное обрамление Предлагаемая Velux комбинация карнизных и коньковых окладов заменяет прозрачную конструкцию из алюминия Достойное обрамлениеVelux
Объединяем в группу четыре окна, снабженные окладами EEW/EES, которые напоминают карнизные, и перед нами уже даже не балкончик, а неширокая терраса Достойное обрамление Новинка Roto Frank- шторка "день- ночь»

Обычные окна дают возможность живущему в доме человеку общаться с окружающей природой. Но есть особые окна, обращенные к небу,- мансардные. Кто знает, быть может, их назначение- помочь людям установить связь с солнцем, луной, звездами? Пусть этот вопрос каждый решит для себя сам. Мы же расскажем о способах установки таких окон и специальных окладах для них.

Достойное обрамлениеVelux Со времен обзора в статье "С видом на небо" масштабы использования мансардных окон возросли- теперь ими оснащено не менее 50% строящихся домов. Это и неудивительно- установка в скате крыши мансардного окна обходится в 1,5-2раза дешевле, нежели устройство в ней люкарны под вертикальное окно, да и света оно пропускает намного больше. Всвязи с повышением спроса рынок мансардных окон расширился и изменился, причем довольно сильно. Исамое главное- нет такой фирмы, которая не предложила бы какой-либо новый способ монтажа этих изделий, так что вариантов существует множество, и под каждый из них разработан соответствующий оклад. Именно поэтому наш обзор посвящен не столько самим окнам, сколько окладам. Но давайте обо всем по порядку.

Куда «ушел» рынок?

Как известно, мансардные окна- особые, их выпускают только специализирующиеся на этом предприятия. ВРоссии до 2006г. было представлено не так много производителей данной продукции: Fakro, Oman (обе- Польша), Onduline (Франция), Roto Frank (Германия), Velux (Дания) и единственная отечественная фирма "Окко».

Достойное обрамлениеFakro
Изготовленные на заказ окна и оклады нестандартной формы В2007г. на рынке произошли существенные изменения. Как нам сообщили в представительстве фирмы Onduline, окна- выходы на крышу "Ондулин Евро" больше нам не поставляют. Всвязи с запрещением ввоза из Польши изделий из дерева (причины этого остались нам неизвестны) прекращены поставки и окон Oman (кстати, сейчас идет распродажа складских остатков, причем с большой скидкой), а также производимых на территории этой страны деревянных окон Roto Frank (на рынке останутся только выпускаемые в Германии пластиковые мансардные окна этой фирмы). Что же касается окон Fakro, то они остаются с нами- компания организовала производство в Украине. Не выдержав ценовой конкуренции, перепрофилируется и тоже распродает последние изделия фирма "Окко". Таким образом, производителей на нашем рынке осталось всего три: Velux, Roto Frank и Fakro.

Теперь, когда мы четко знаем, чью продукцию можем приобрести, перейдем к конкретике.

Такие разные окна

Конструкция любой из перечисленных фирм состоит из двух комплектующих: самого окна, точнее, рамы с открывающейся створкой и так называемого оклада- элемента, с помощью которого окно будет встроено в конкретную крышу. Для начала- несколько слов о самих окнах.

Материалы. До 2002г. окна делали исключительно из наборно-клееного бруса, обработанного антисептиком и покрытого лаком. В2003г. на рынке появились первые мансардные окна для влажных помещений, изготовленные с применением полимеров. Так, Velux стала производить окна из особой фанеры, защищая ее довольно толстым полиуретановым покрытием. Втом же году Roto представила первые пластиковые мансардные окна. Весной 2007г. начала выпуск окон из ПВХ и компания Fakro.

Достойное обрамление Деревянные мансардные окна с покрытием из полиуретана для влажных помещений и светлых интерьеров похожи на пластиковые (Velux) Снаружи раму и створку окна независимо от материала защищают алюминиевые накладки, покрытые полимерной краской. Их цвет у всех фирм универсальный- серо-коричневый, однако под заказ все они красят накладки в любой оттенок по шкале RAL.

Есть еще мансардные окна из так называемого теплого алюминиевого профиля. Жаль, что предназначены эти почти вечные изделия только для установки в конструкциях из того же "теплого" профиля- выпускают их без оклада, и потому встроить такие окна в обычную кровлю сложно. На наш взгляд, производителям стоит задуматься над этим вопросом.

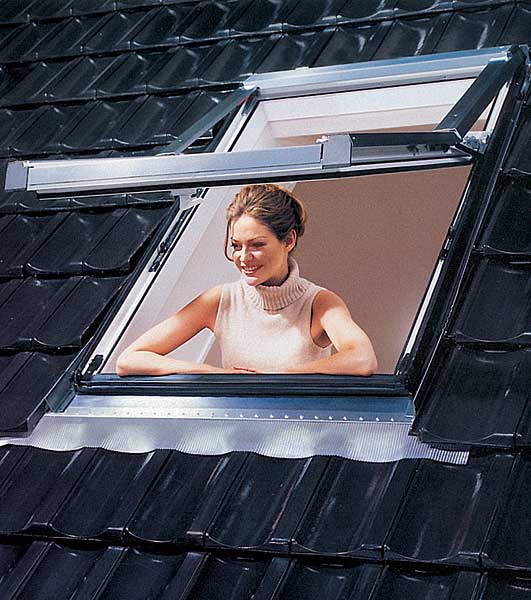

Способы открывания и модели. Створка "классического" мансардного окна вращается на специальных петлях, закрепленных по ее сторонам- примерно в середине по высоте (так называемая средняя ось). Можно поворачивать створку на 0-135 и даже на 180 (у окон разных производителей максимальная величина угла различается), фиксируя в любом из положений (например, для мытья наружной стороны), или совсем вынуть из рамы. Следует учитывать, что устройство "классических" окон разных фирм схоже только в целом- есть различия в расположении открывающей ручки (внизу створки- у Fakro и Roto Frank, вверху- у Velux), в конструкции петель, фурнитуре, количестве точек запирания ит.д.

Достойное обрамление Мансардное окно с осью поворота на уровне 3/4 его высоты (Roto Frank) Более «продвинуты» окна с комбинированной системой открывания: по средней оси («классика») и по верхней. Для переключения механизма с одной оси на другую может быть предусмотрена дополнительная ручка. Кроме того, есть более простые и дешевые окна (открывающиеся только по верхней или боковой оси), выполняющие функцию аварийных выходов на крышу, дымоудаляющие (открываются автоматически благодаря датчикам дыма) и так называемые окна-люки для холодных чердаков.

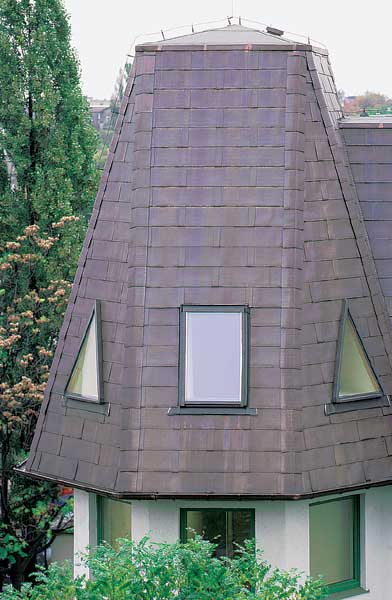

Еще один вид- глухие мансардные окна, которые бывают разной формы: прямоугольные, треугольные и даже сегментные. Их можно различными способами комбинировать с открывающимися, правда, стоят они несколько дороже последних, так как серийно не выпускаются.

Размеры мансардных окон колеблются от 7855 до 160134см (у каждой фирмы свои стандартные размеры), цена- 5050-8350руб.

Установка окна

Поскольку монтаж всех окон в принципе проводят почти одинаково, подробно мы разберем только действия с одиночным окном. Вготовую кровлю проще всего монтировать окно, которое на 2-5см же расстояния между стропилами. При желании можно установить окна любого размера, произведя несложную подгонку стропильной конструкции (способы, рекомендуемые для этого фирмой Velux, приведены на рисунках).

Кстропилам или к установленным при подгонке силовым элементам Velux предлагает крепить окно, используя специальные элементы. УFakro на этот счет есть особое мнение: обычные окна можно крепить не только к стропилам, но и к обрешетке. Последний вариант упрощает работу, так как в случае, когда окно намного меньше шага стропил, не нужна упомянутая подгонка. Правда, фирма не рекомендует устанавливать на обрешетку большие окна- их лучше крепить к стропилам (надеемся, что у мастеров-установщиков фирмы есть более конкретные рекомендации на этот счет).

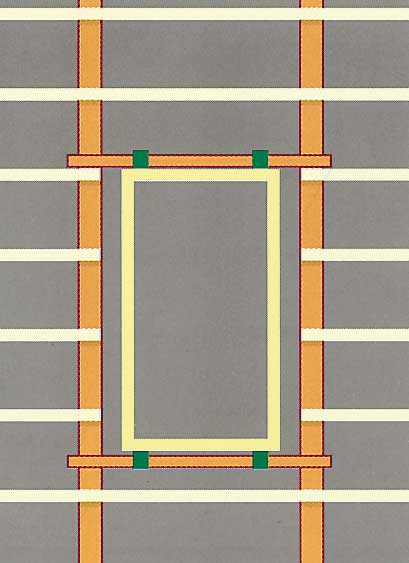

Достойное обрамлениеFakro предлагает вариант монтажа небольшого мансардного окна на коротких отрезках деревянной обрешетки После закрепления зазор между рамой и стропильными ногами по аналогии с обычными окнами надо утеплить и защитить пароизоляцией изнутри и влагоизоляцией снаружи. Эти задачи, конечно, можно решить и с помощью строительных материалов: уложить в зазор минераловатный утеплитель (но ни в коем случае не запенивать его), закрыв его сверху влагоизоляционной, а снизу- пароизоляционной мембранными пленками. Однако проще применить специальные элементы (в каталоге Fakro они почему-то называются окладами), которые есть в ассортименте всех трех фирм.

Для наружной гидроизоляции окон предложены уже выкроенные "фартуки" из влагоизоляционного паропроницаемого материала (Fakro- модель XDP, Velux- BDX 2000), которые остается только прищелкнуть к раме скобами, воспользовавшись степлером. Стоимость "фартука" не очень высока- около 1 тыс. руб.

Утеплить окно можно специальными теплоизоляционными поясами (Velux- модель BDX 2000, Fakro- модель XWT). Это рамка из вспененного полиэтилена, которую вкладывают в зазор со стороны кровли еще до установки окна (Velux) или надевают на раму со стороны помещения и монтируют вместе с ней (Fakro). УRoto свой способ утепления: теплоизоляционную рамку накладывают на окно снаружи и прикрывают от влаги подкровельной мембраной.

Для пароизоляции внутренних откосов тоже есть специальные "фартуки" (Fakro- XDS, Velux- BBX)- их приклеивают к раме бутиловым герметиком, а со стеновой пароизоляцией соединяют липкой лентой (клей и лента входят в комплект). Цена- 500руб. Roto предлагает выполнять пароизоляцию откосов тем же материалом, который использовали для стен, а потом соединить с коротеньким "фартучком" (шириной примерно 100мм), наклеенным по периметру пластикового окна еще на заводе.

Откосы изнутри помещения оформляют с помощью готовых "коробов" (у Velux- модель LSC из MDF, у Fakro- модели XLW и XLP из ДСП), цена которых в зависимости от размеров- 4-7 тыс. руб.

Осталось защитить смонтированную конструкцию от дождевой и прочей влаги- эту задачу и призван решить оклад окна.

Оклады

Достойное обрамлениеFakro

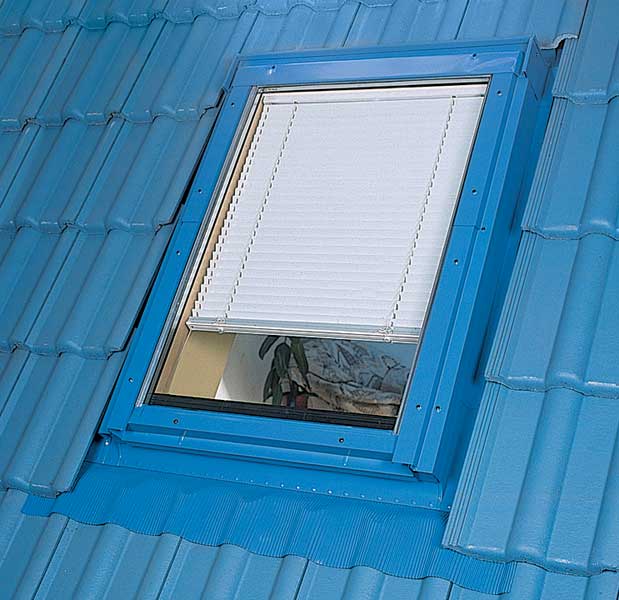

Цвет защитных накладок и оклада окна можно подобрать под окраску кровли В каталогах производителей оклады выделены в особую строку, то есть продаются как бы отдельно от самих окон. Это означает, что вы выбираете сначала мансардные окна нужного размера, конструкции, типа открывания и только после этого- подходящий оклад. Он должен соответствовать виду кровельного материала на крыше, а также способу и месту установки окна или комбинации из нескольких окон. То есть необходимо приобрести комплект. Только не подумайте, что окно можно купить одной фирмы, а оклад- другой. Каждая компания выпускает комплекты "под себя"- о взаимозаменяемости и речи быть не может.

Оклад для одиночного окна. Он представляет собой специальную сборную конструкцию, которая исключает проникновение влаги внутрь помещения и является системой водоотвода. Это подразумевает, что оклад максимально приспособлен к типу кровельного материала.

Оклад состоит из четырех профилированных элементов: верхнего, двух боковых и нижнего. Именно форма профилей помогает решить задачу отвода воды: верхний элемент встречает поток, текущий по кровле, и направляет его на боковые элементы, которые обеспечивают направление потока строго сверху вниз (но не в сторону); нижний- выводит на кровлю воду, поступающую по боковым элементам и с поверхности окна. Оклады делают, как правило, из того же материала, что и накладки рамы, то есть из алюминия, и окрашивают в такой же цвет.

Все производители выпускают оклады нескольких типов: для гладких кровельных материалов (жесть, медь, мягкая битумная черепица ит.д.); для профильных материалов с высотой волны до 50 и даже до 80мм (шифер, металлочерепица, натуральная черепица идр.); для материалов с высотой волны более 80мм (их применяют довольно редко, и оклады для них привозят исключительно под заказ). Отличаются оклады друг от друга наличием так называемого "фартука"- части нижнего элемента. Вконструкциях для гладких кровельных материалов "фартук" также гладкий; он изготовлен из алюминиевого листа и представляет собой продолжение нижней плоскости профиля. Востальных он гофрированный и сделан либо из композиционного материала (два слоя алюминия с полимером между ними- Roto Frank), либо из свинца (Fakro, Velux). Еще одно отличие: верхний элемент дополнен водоотводящей планкой, боковые- защитными поролоновыми клиньями, устанавливаемыми под нависающими над окладом кровельными элементами. Оклады для низкопрофильных материалов имеют более короткий "фартук", для высокопрофильных- более длинный. Оклад для профилированной кровли стоит примерно на 30-40% больше, чем для гладкой.

УFakro есть и особые оклады- ELV и ELJ- для так называемых чешуйчатых кровельных покрытий (сланец ит.п.). Их боковые стороны собраны из отдельных элементов, каждый из которых укладывают вместе с "чешуйкой" покрытия (верхний элемент- внахлест на нижний). Предназначены они для одиночной установки на кровлях с углом наклона 15-90. Цена та же, что и у обычного оклада, но поставка только под заказ.

Достойное обрамлениеFakro

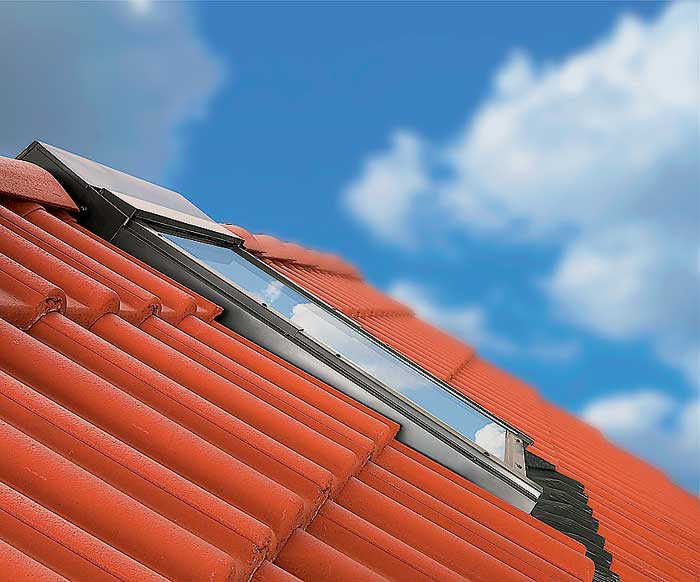

Чем глубже окно утоплено в крыше, тем меньше оно промерзает зимой Иеще один нюанс, свойственный исключительно окладам для окон Fakro. Фирма предоставляет возможность выбрать один из трех уровней глубины монтажа своих окон в плоскости крыши: стандартный, а также на 3см глубже или выше стандартного (чем глубже "сидит" окно, тем оно теплее и меньше выделяется на плоскости ската кровли), предлагая для каждого случая соответствующий оклад. Для стандартного варианта установки на складе оклады есть постоянно, а для остальных их придется заказывать. Другие фирмы производят оклады для установки только на одну глубину. Возможно, такие неодинаковые подходы- следствие того, что рамы в кровле закрепляют различными способами (разница определяется высотой брусков обрешетки).

Оклады для кровель из меди и цинк-титана. Понятно, что алюминиевые оклады на кровлю, крытую медью или цинк-титаном, не поставишь: эти материалы, контактируя в присутствии влаги, образуют гальваническую пару, и вследствие электрохимической коррозии и оклад, и кровля рядом с ним моментально будут "съедены". Поэтому производители предлагают оклады, изготовленные из соответствующего кровле материала. Стоят они примерно на 80 % дороже алюминиевых. Понятно, что вместе с таким окладом надо приобретать и окно с соответствующими накладками, которые обойдутся в среднем на 30% дороже обычных.

Оклад для крыши с малым углом наклона. Для случаев, когда угол наклона кровли меньше допустимого (15-20), фирмы выпускают специальные оклады, позволяющие увеличить угол наклона плоскости окна относительно ската крыши на 10-12 (у Roto- 15). УFakro- это модель EA, у Velux- типы EAS и EAW, у Roto- тип "+ 15". Стоит такой оклад примерно в 5 раз дороже обычного. Его применение оправдано и для крыш с углом наклона 15-35, поскольку это улучшает обзор.

Velux и Fakro пошли еще дальше, разработав специальные системы для установки мансардных окон в плоские кровли: окно дополнено коробом в форме пирамиды с прямоугольным основанием, верх которой срезан под углом 19 (Velux) или 15 (Fakro). Изготовляют его из водостойкой фанеры с особым покрытием и снабжают специальным окладом. Стоимость- 14-19 тыс.руб. в зависимости от размера выбранного окна.

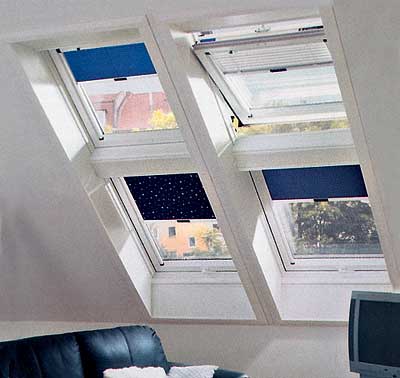

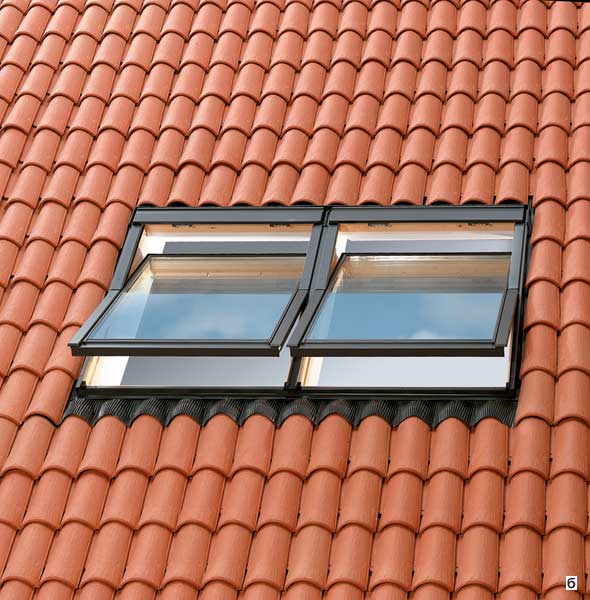

Оклады для комбинированной установки. Если вас не устраивает освещенность, созданная одиночным окном, в ряд с ним (по горизонтали или по вертикали) можно установить еще несколько окон. Правда, между ними будут значительные промежутки, и ощущения единства оконной конструкции может не возникнуть. Тем, кто хочет добиться именно этого, стоит обратить внимание на специальные комбинированные оклады, с помощью которых окна располагают по два, по три. При этом расстояние между окнами, размещенными по горизонтали, составит всего 100мм, а по вертикали- 180мм. Подобные оклады предлагают все три производителя в достаточно широком спектре вариантов, что позволяет сочетать окна как одного, так и разных размеров, а также устанавливать открывающиеся окна в комбинации с глухими, в том числе с фигурными (треугольными ит.п.). Стоимость комбинированного оклада рассчитывают исходя из цены необходимого количества одиночных плюс 10-15%.

Достойное обрамлениеVelux

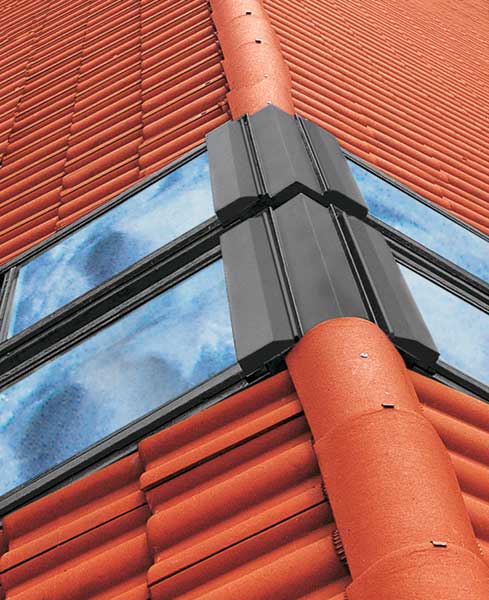

Коньковые оклады, предназначенные для установки двух окон друг напротив друга через конек, также могут быть комбинированными Особые оклады для спаренных окон. Ссдвоенными по горизонтали окладами EBD/EBS (Velux) расстояние между окнами составит всего 18мм. Секрет кроется в использовании оригинальной деревянной клееной балки, состоящей из трех частей: две крепят к "своим" оконным рамам, а третьей их скрепляют. Понятно, что такую балку нужно встроить в стропильную систему заранее. Стоимость этого оклада- 3,6-7,5 тыс.руб.; она зависит от размеров окон и величины «волны» кровли.

Фирма Fakro развила эту тему по-своему, выпустив специальные оклады RMV и RMV-L для монтажа в сложные ломаные кровли. Причем окна, спаренные по вертикали, устанавливают в зоне излома (его угол может составлять 105-150), при угле наклона верхней плоскости кровли 15-60. Стоимость- 6-15 тыс.руб.

Velux и Fakro предлагают оригинальные оклады для монтажа спаренных окон в зоне конька крыш (по разные его стороны) с углом наклона 15-55, при этом угол между окнами внутри помещения должен составлять 70-150. Стоимость нововведения достаточно высока- 10-12 тыс.руб. (Монтаж около конька двух независимых окон будет стоить примерно в 2 раза дешевле.)

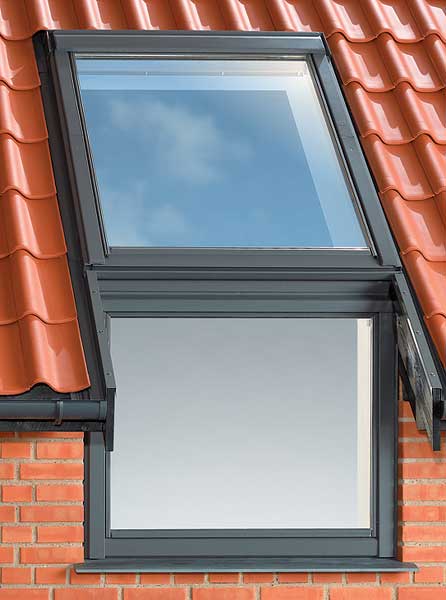

Оклады для карнизных окон. Карнизное окно состоит из двух частей: глухого окна и открывающегося. Глухое монтируется в плоскости стены, открывающееся- в плоскости кровли. Для установки такой пары используют специальный оклад, его стоимость- 2,3-4,5 тыс.руб. Есть оклады и для комбинированной установки карнизных окон.

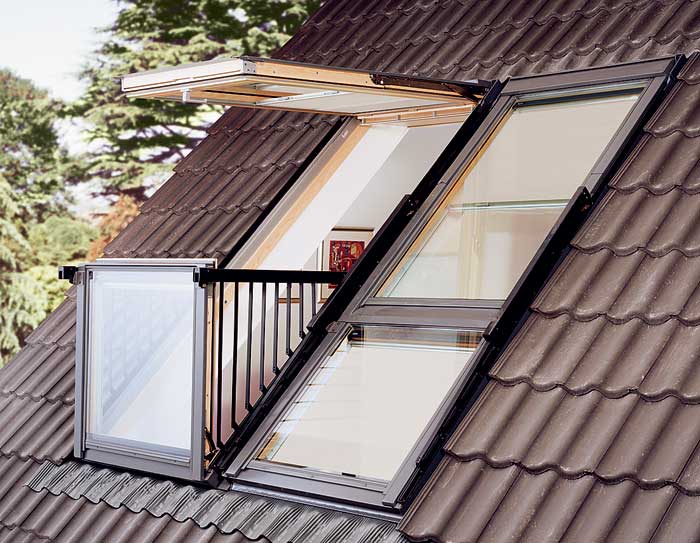

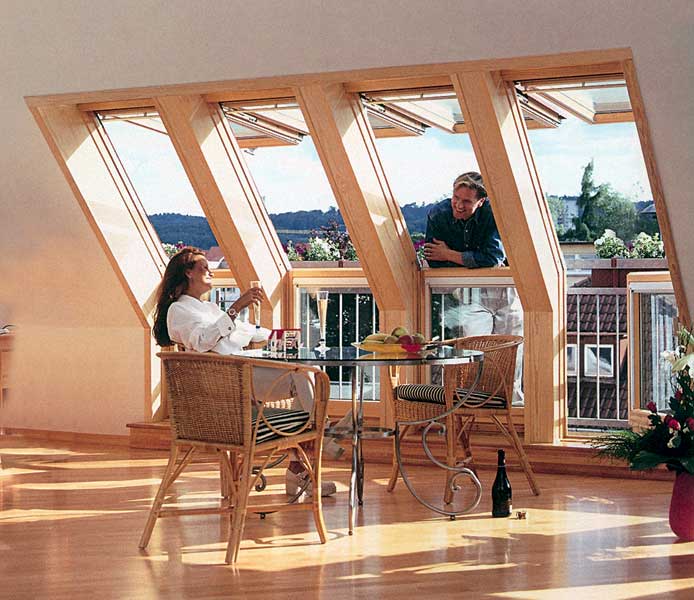

Достойное обрамление По внешнему виду окно-балкон GDL Cabrio (Velux) мало чем отличается от комбинированного мансардного окна. Но стоит поднять верхнюю створку на 45 и поставить вертикально нижнюю, как вы окажетесь на миниатюрном балкончике Окна-балконы и террасы. Похоже, что в этой области фирма Velux преуспела больше других- у конкурентов такая продукция отсутствует.

Окно-балкон позволяет создать балкон в мансарде без дополнительных надстроек. Его оклад GDL Cabrio предназначен для установки в кровлях с углом наклона 35-53 и существует в двух вариантах: EDW- для кровель с высотой профиля до 120мм; EDS- для плоских и "плиточных" кровель толщиной до 16мм. Вконструкцию входят два элемента: верхний, с комбинированной системой открывания, и нижний, откидывающийся по нижней оси, при этом из оклада по бокам автоматически выдвигаются складные перила. Выйти на такой балкон можно лишь условно: ноги останутся на полу комнаты, а вот тело будет на улице. Окна-балконы выпускают одного размера: ширина- 94см, общая высота- 252см. Цена изделия вместе с окладом- 78 тыс.руб.

На достигнутом фирма не остановилась и в 2007г. предложила новинку- окно-террасу. Каждая секция террасы, устанавливаемая в скате кровли, конструктивно напоминает карнизное окно: верхний элемент лежит в плоскости кровли, нижний расположен вертикально, в результате чего и появляется возможность создать террасную площадку. При этом верхний элемент поворачивается по верхней оси, а нижний- либо откидной, либо глухой. Например, если комбинировать террасу из трех секций (или больше), то нижние части крайних элементов должны распахиваться одна влево, другая вправо (прижимаясь к парапету), в центральном элементе низ глухой. Таким образом, если распахнуть все сразу, получатся две двери с "подоконным блоком" между ними (нижняя средняя глухая створка). Площадка, на которой вы будете стоять, и парапет в комплект поставки не входят- их создают на месте "строительным" способом. Цена новинки- 60-73 тыс.руб. за одну секцию.

Дополнительные аксессуары

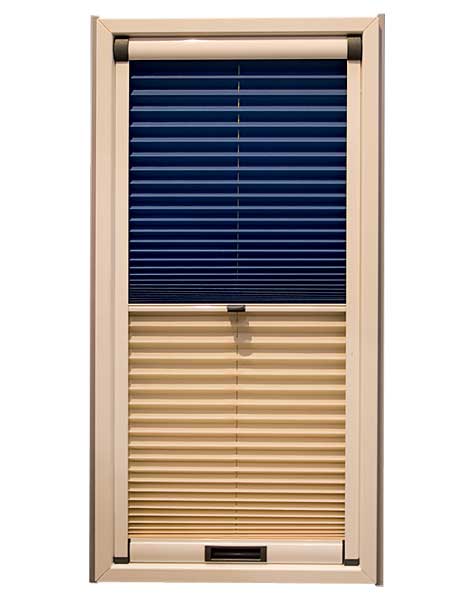

Повысить удобство использования окон помогут предлагаемые всеми производителями дополнительные аксессуары: стержни и шнуры для открывания/закрывания окон, солнцезащитные элементы- шторы обычные (610-730руб. за 1м2), теплоизоляционные (1,5 тыс. руб. за 1м2) и светонепроницаемые (около 1,5 тыс.руб. за 1м2), а также москитные сетки (2,4-3,2 тыс.руб. за 1м2), жалюзи (1,2 тыс.руб. за 1м2) и наружные "маркизы" (1,2 тыс.руб. за 1м2).

Но это еще не самые большие расходы, на которые придется пойти. Например, установка окон по обе стороны конька (с использованием конькового оклада) практически обяжет приобрести дистанционно управляемые устройства для их открывания (ну не устанавливать же каждый раз, когда надо открыть или закрыть окно, посреди комнаты как минимум трехметровую стремянку), а это, в зависимости от уровня подобной техники, обойдется в 4,8-24,4 тыс.руб.

Редакция благодарит фирмы Roto Frank, Fakro, Velux за помощь в подготовке материала.
