Комбинированные окна: разновидности, технические особенности

Обзор рынка комбинированных окон: разновидности конструкций, технические особенности и эксплуатационные свойства

Требования к окнам в наши дни очень высоки. Это касается и светопропускающей способности, и уровня тепло- и звукоизоляции, и долговечности, и удобства в использовании. Кроме того, окно должно выглядеть привлекательно, ведь оно является важной составляющей интерьера и архитектуры дома. Поэтому производителям приходится все время искать новые пути совершенствования светопрозрачных конструкций. Один из них- создание комбинированных систем.

Блестящая комбинацияАвтор проекта А.Скуйнш
Фото К.МанькоМы привыкли подразделять современные окна на пластиковые, деревянные и алюминиевые. Однако сегодня при изготовлении оконных коробок и створок нередко применяют сочетания разных материалов. Данное инженерное решение призвано объединить их преимущества и свести на нет недостатки. Конечно, это существенно увеличивает стоимость окна, но зато позволяет значительно улучшить его характеристики. Отом, какими бывают комбинированные окна, об их технических особенностях и эксплуатационных свойствах мы расскажем в этой статье.

Дереву нужна защита

Безусловно, деревянные окна красивы, и интерес к ним, несмотря на сравнительно высокую цену, в наши дни нисколько не ослабел. Однако практичный пользователь хочет быть уверен в том, что продукт прослужит долгие годы. Значительно увеличить срок эксплуатации окон можно, если защитить деревянные детали снаружи другим материалом, стойким к воздействию влаги и ультрафиолета,- например, алюминием.

Закрывать извне деревянные части металлическими накладками первыми стали производители окон, встраиваемых в крышу (мансардных). Здесь облицовка (так называемый оклад) выполняла сразу две функции: во-первых, отводила воду от мест примыкания коробки к кровельному покрытию, упрощая работу кровельщиков, а во-вторых, защищала деревянные детали от атмосферных воздействий. Впервые алюминиевый оклад был применен компанией Velux (Дания) в 1962г.Позднее накладками из алюминия начали снабжать свои изделия и ведущие изготовители деревянных окон для стеновых проемов.

Мнение специалиста

Дерево- природный, "живой" материал. Вэтом его неоспоримое достоинство, но нередко потребители по старой памяти сомневаются в долговечности деревянных окон. Чтобы развеять эти сомнения, приведем ряд аргументов. Несущие элементы, изготовленные из инженерного массива, стойки к короблению и обладают высокой прочностью на кручение и изгиб. Современные лакокрасочные системы способны долгое время предохранять дерево от атмосферных воздействий, но лишь при условии регулярной (примерно 1раз в 2года) обработки специальными составами. Наиболее же эффективным способом защиты деревянных деталей являются наружные алюминиевые накладки. Расчетный срок службы такого окна превышает 50лет. Кроме того, накладки облегчают уход за наружными поверхностями окна и благодаря строгости своих линий помогают придать новые черты архитектурному облику здания. Их, как и детали из дерева, можно окрасить в любой цвет, но срок службы покрытия при этом будет в несколько раз больше.

Андрей Левандовский, коммерческий директор фирмы «Группа компаний Рудупис»

Светопрозрачные конструкции из дерева с алюминиевыми накладками, представленные на отечественном рынке, довольно разнообразны. Их предлагают такие фирмы- производители, как "Баварские окна", "Балтийский трест", "ОКНА РОСТА", "Окна Хоббит", "РУС-СВИГ", "Северные окна", "Теплые окна", ЮККО (все- Россия), Gaulhofer (Германия- Австрия), Ru-dupis (Литва), Kneer Fenster, Strobel (обе- Германия), Urzedowski (Польша) идр.

Блестящая комбинацияФото 1
Wood Work
Блестящая комбинацияФото 2
Wood Work
Блестящая комбинацияФото 3
Rudupis
Блестящая комбинацияФото 4
Rudupis

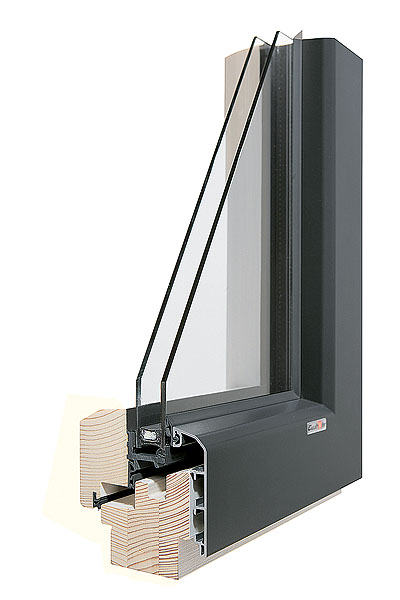

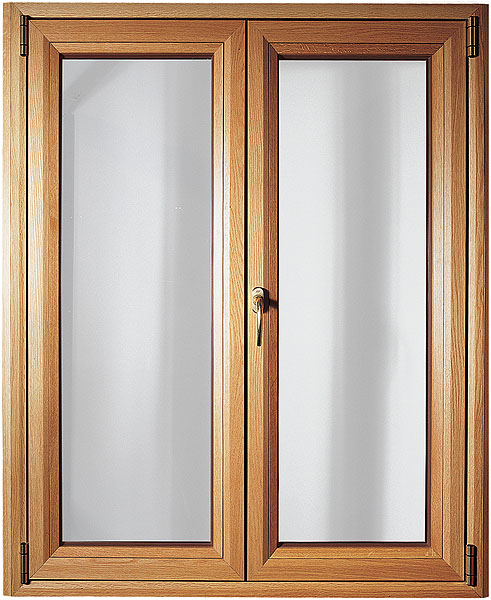

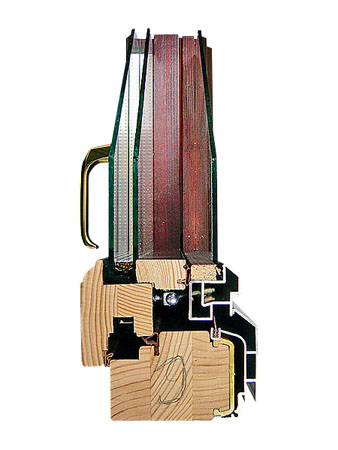

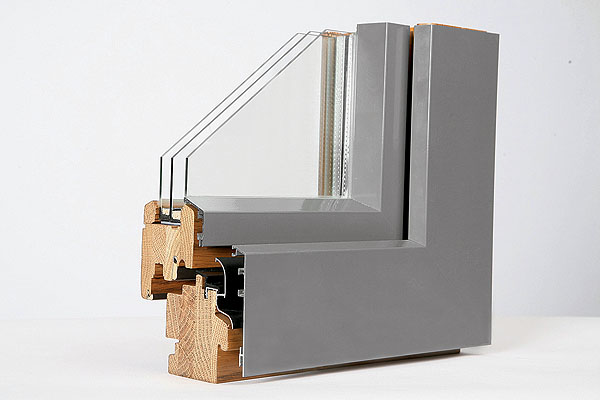

1-2.Наиболее распространены деревоалюминиевые окна. Вариантов их исполнения множество. Например, в модели Glassline (Gaulhofer)(1) алюминиевый профиль является обязательным элементом коробки и снабжен уплотнителем, а у окон Joinex(2) из алюминия изготовлена обвязка внешней створки.

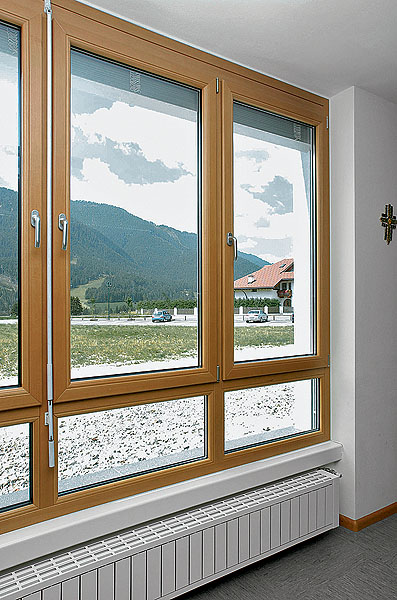

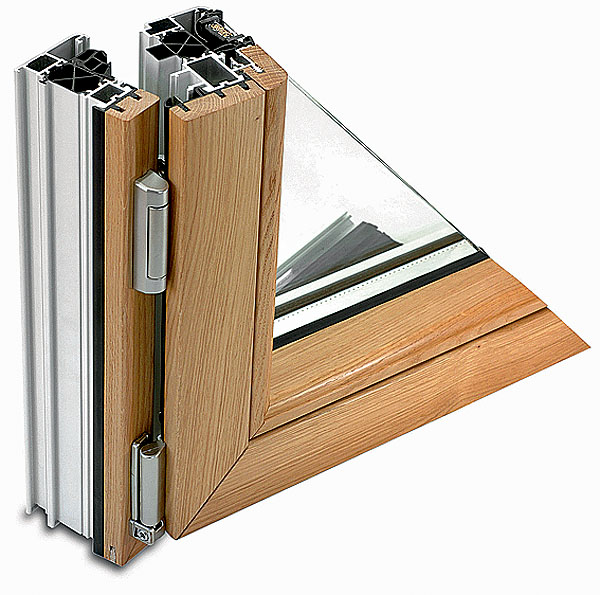

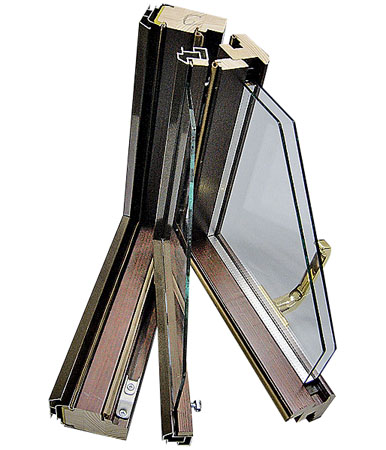

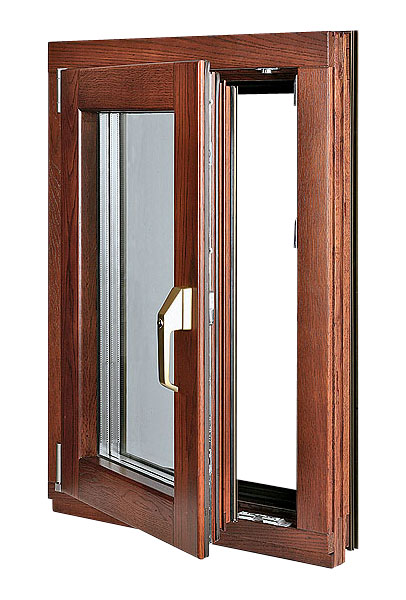

3-4.Наружные алюминиевые накладки не помешают оснастить окно современной поворотно-откидной фурнитурой. При этом створка может и приоткрываться в режиме щелевого проветривания(3), и распахиваться(4). Однако данная опция доступна только при одинарных или спаренных створках.

Наиболее простая система представляет собой окно с одинарными створками, то есть евроокно; к нижнему брусу его коробки снаружи прикреплен алюминиевый профиль (его иногда называют капельником), отводящий дождевую воду от нижнего стыка коробки и створки.

Гораздо более эффективна защита окна по периметру. При этом коробку и обвязку створки полностью закрывают извне широкими накладками, которые предварительно собирают в раму при помощи специальных уголков или крепят к дереву по отдельности.

Блестящая комбинацияФото 5
WinFin
Блестящая комбинацияФото 6
«ОКНА РОСТА»
Блестящая комбинацияФото 7
«ЕвроТииви»

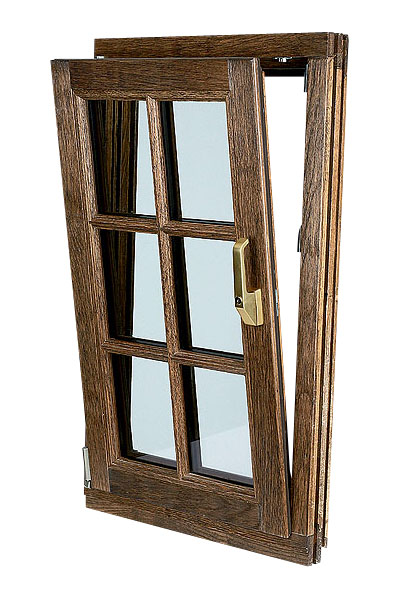

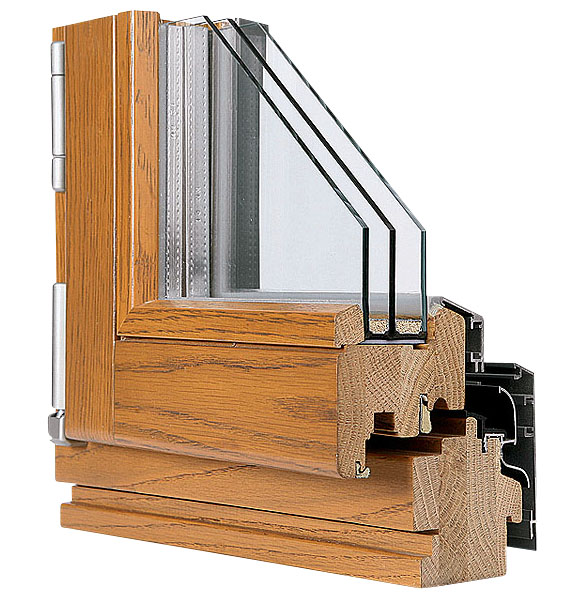

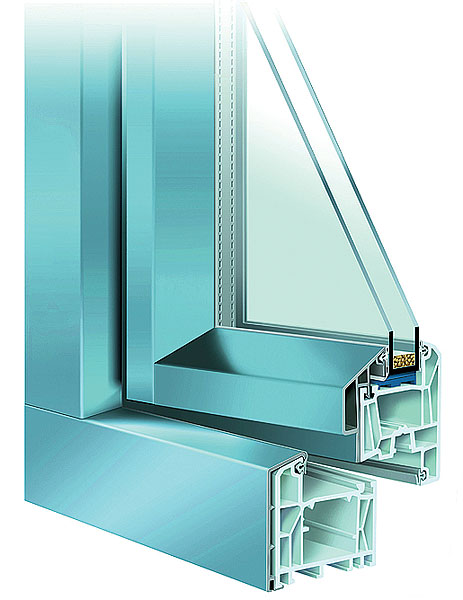

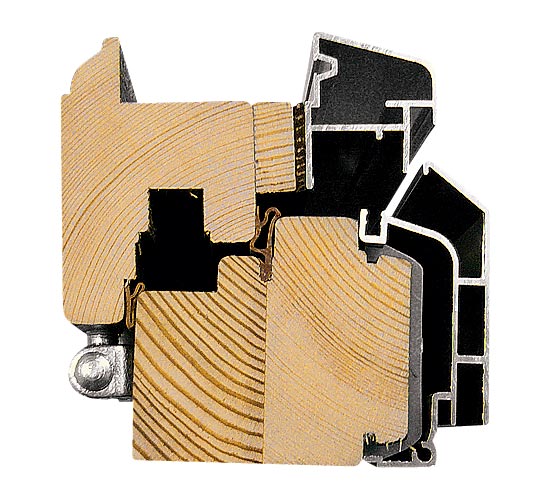

5-7.Cтык между накладками коробки и створки(5,7), как и между капельником и створкой(6), обычно не имеет контура уплотнения. Попадающую в него воду отводят посредством системы дренажных желобов и отверстий в алюминиевых профилях. Отверстия эти необходимо регулярно прочищать.

Алюминиевые профили устанавливают либо в процессе производства, либо при монтаже окна. Крепят их к деревянным деталям разными способами: иногда в ход идет клеевое шиповое соединение, но чаще используют специальные пластиковые защелки (клипсы) или поворотные держатели. Ите и другие предварительно привинчивают шурупами к внешней части окна. Необходимо, чтобы между деревянными и алюминиевыми деталями оставался вентиляционный зазор шириной в несколько миллиметров. Вэтом случае дерево эффективнее отдает влагу, которую вбирает из комнатного и уличного воздуха, и менее вероятно, что под накладками появится грибок.

Иногда алюминиевый профиль является не просто защитно-декоративной накладкой, но и важным конструкционным элементом- он удерживает на месте стеклопакет, то есть выполняет и функцию штапика (как, например, в некоторых моделях Rudupis). Такой способ монтажа стеклопакета называют сухим. При его применении обходятся без силиконового герметика: алюминиевый профиль и деревянные детали створки снабжены контурами уплотнения, плотно прилегающими к стеклопакету. Кстати, считается, что этот метод лучше, чем «мокрый»: нет риска, что в зоне стыка останутся не заполненные герметиком полости, а заменить стеклопакет в случае повреждения легче.

В царстве цвета

Алюминиевые профили анодируют либо окрашивают. Цвет порошковой эмали- любой по каталогу RAL. Что касается анодирования, здесь выбор скромнее- обычно не более десяти тонов. Ина анодирование, и на окраску производители дают десятилетнюю гарантию, реальный же срок службы покрытий превышает 20лет. Отделку можно восстановить, но только в заводских условиях, что потребует частичного или полного демонтажа конструкции.

На заказ изготовляют деревянные окна практически любой формы- круглые, овальные, арочные ит.п. Иэто не мешает оснастить их защитными алюминиевыми накладками: профили из алюминия можно изгибать по заданному радиусу, для чего используют специальные валковые станки. Правда, подобные конструкции могут быть в 2-3раза дороже прямоугольного окна с такой же площадью светопрозрачной части.

Больше створок!

До сих пор мы говорили только об окнах с одинарными створками. Но на отечественном рынке довольно широко представлена продукция фирм Domus, Lammin Ikkuna, Profin, Tiivi (все- Финляндия), Fenestra (Финляндия- Эстония), SPFonster, Joinex (обе- Швеция)- окна с раздельными и спаренными створками. Причем обвязку внешней створки сегодня все чаще делают из алюминия, закрывая накладками из этого же материала и наружную поверхность коробки.

Блестящая комбинацияФото 8
Rudupis
Блестящая комбинацияФото 9
Rudupis
Блестящая комбинацияФото 10
Rudupis

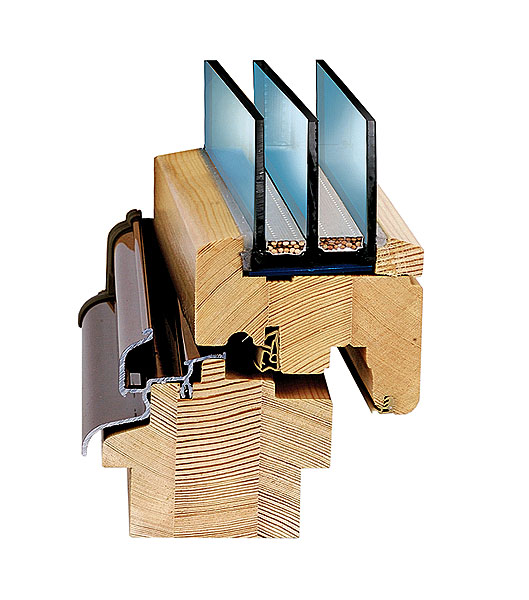

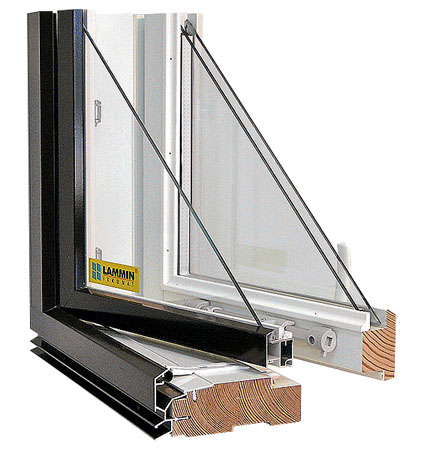

8-10.Для деревянных окон Cora (Rudupis, 8,9) предусмотрена установка системы алюминиевых накладок, состоящей из защитно-декоративной облицовки и скрытого под ней капельника. Вмодели Braga той же фирмы(10) при помощи створочных накладок фиксируют стеклопакет. Втом и другом случае металлические профили полностью меняют облик окна со стороны улицы, что позволяет установить его в городском многоэтажном доме. Аизнутри при этом сохраняется природная красота дерева.

Враздельной конструкции (финский тип) обе створки независимо подвешены на петлях к коробке и связаны скользящими соединителями, чтобы они могли открываться одновременно. Успаренных (шведский тип) наружная створка навешена на внутреннюю посредством петель и зафиксирована при помощи специальных защелок. Усовременных окон раздельной и спаренной конструкции створки легко рас- соединить, чтобы смыть уличную пыль. Внаружную створку вставляют одинарное стекло толщиной 3-6мм, а во внутреннюю- однокамерный стеклопакет.

Ширина коробки окон с раздельными и спаренными створками больше, чем у евроокон (у первых она может достигать 180мм, у вторых- 110мм, в то время как у последних редко превышает 80мм). Иэто их несомненное достоинство: благодаря широкому монтажному шву откосы хорошо защищены от промерзания. Еще один плюс- неодинаковое расстояние между стеклами, что уменьшает эффект резонанса и повышает звукоизоляционные характеристики окна (до 35-40дБ). Кроме того, конструкция позволяет монтировать в пространство между стеклом и стеклопакетом жалюзи любого типа, а при раздельных створках- даже защитные металлические рольставни.

Блестящая комбинацияФото 11
ЮККО
Блестящая комбинацияФото 12
«ЕвроТииви»
Блестящая комбинацияФото 13
«ЕвроТииви»
Блестящая комбинацияФото 14
WinFin

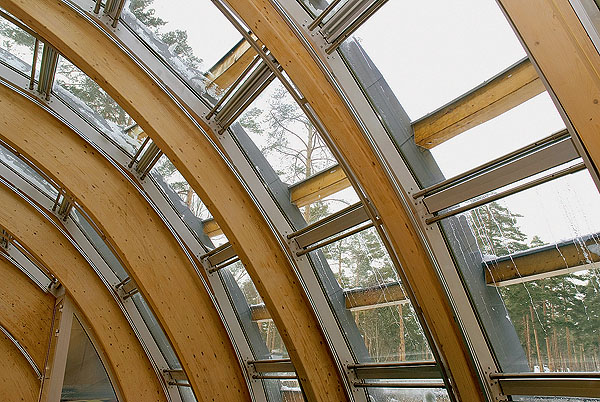

11.Сочетание дерева и алюминия оптимально подходит для изготовления сводчатых светопрозрачных конструкций, рассчитанных на большую снеговую нагрузку.
12.Притвор окон шведского типа, как правило, имеет дополнительный (ветрозащитный) контур уплотнения.

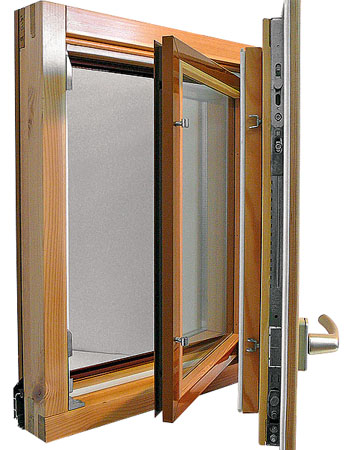

13-14.И в спаренной(13), и в раздельной(14) конструкциях запирающей фурнитурой снабжена только внутренняя (деревянная) створка со стеклопакетом.

Однако важно учитывать и то, что при раздельных створках окно может быть только поворотным (открывается лишь в одной плоскости). Ктому же и при раздельной, и при спаренной конструкции как минимум 2раза в год придется мыть не две, а четыре стеклянные плоскости.

Сакцентом на металл

Окна, у которых коробка и створки изготовлены из алюминия и снабжены изнутри декоративными деревянными накладками, называют алюминиево-деревянными. Теплопроводность алюминия в сотни раз выше, чем дерева или ПВХ,- 220Вт/(мК). Поэтому все основные профили делают с терморазрывом, то есть с вставкой из полиамида- прочного пластика с коэффициентом теплопроводности 0,25Вт/(мК). Одной термовставки шириной 25мм достаточно, чтобы добиться вполне удовлетворительного значения коэффициента сопротивления теплопередаче профиля- 0,55-0,60м2С/Вт (то есть примерно такого же, как у трехкамерных ПВХ-профилей). Внутренние декоративные накладки, позволяющие вписать окна в жилой интерьер, изготовляют из самых разных пород дерева: бука, дуба, красного дерева и даже ореха и вишни. Монтируют их скользящим способом- алюминиевый профиль имеет специальные выступы (ребра), которые вставляют в пазы накладки. Это необходимо, так как деревянные детали под воздействием перепадов влажности меняют свои размеры и могут растрескаться, если их жестко прикрепить к алюминиевому профилю.

Блестящая комбинацияФото 15
WinFin
Блестящая комбинацияФото 16
«Промпрогресс»
Блестящая комбинацияФото 17
«Промпрогресс»
Блестящая комбинацияФото 18
«Промпрогресс»

15.Разъединить створки можно без помощи инструмента.
16.Внутренние накладки алюминиево-деревянных профилей могут быть окрашены в классический белый цвет.

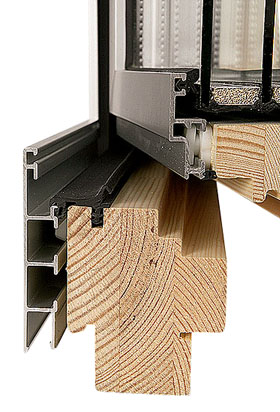

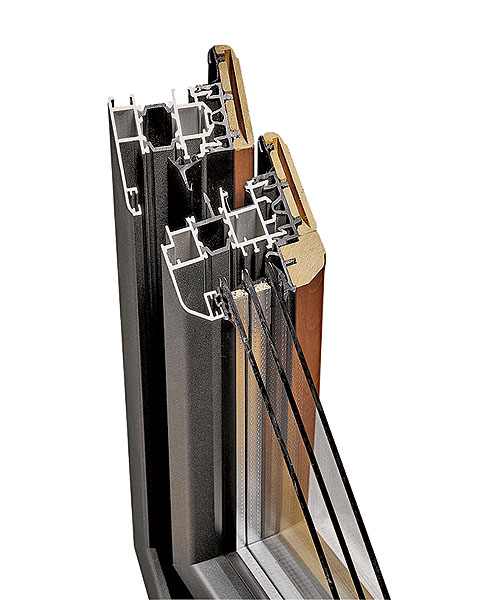

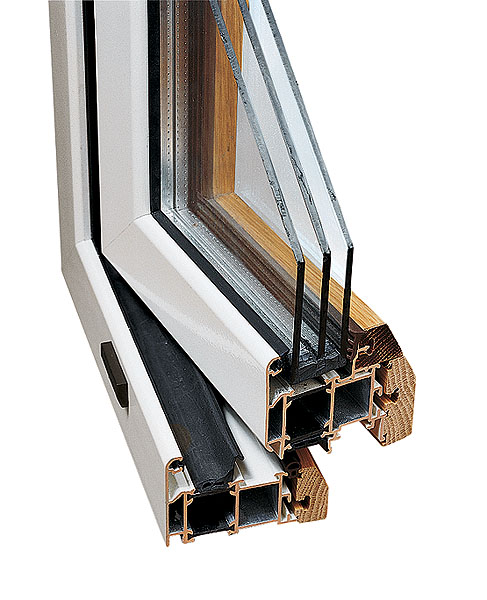

17-18.Профили изготовляют с одним(17) или двумя(18) терморазрывами. Впоследнем случае дополнительную вставку из армированного полиамида размещают между деревом и алюминием.

Ксожалению, подобные окна из-за своей высокой цены пока еще не очень широко распространены в нашей стране. Алюминиево-деревянные профили для этих окон в основном импортные. Их выпускают такие фирмы, как Agnelli Metalli, Mixall, Vitralux (все- Италия). Сборку готовых изделий осуществляют компании "Промпрогресс", ALWOOD, Studio Garda (все- Россия) идр.

Главное достоинство алюминиево-деревянных окон в том, что все несущие элементы сделаны из металла, и к нему же крепят фурнитуру (петли, ручки, запирающие устройства). Такие конструкции довольно прочны и как нельзя лучше подходят для «широкоформатного» остекления. Створки, даже если их масса весьма значительна, не провисают со временем, а механизмы имеют более продолжительный срок службы. Кроме того, по взломостойкости алюминиево-деревянные окна превосходят деревянные и пластиковые.

Союз пластика и алюминия

Комбинированные конструкции из пластика и алюминия бывают двух основных типов. Первый представляет собой пластиковое окно с внешними алюминиевыми накладками на коробку и обвязку створки (аналог деревянного евроокна с алюминиевой облицовкой); второй- пластиковое окно с дополнительной алюминиевой створкой (аналог окна шведского типа).

Блестящая комбинацияФото 19
«Промпрогресс»
Блестящая комбинацияФото 20
Studio Garda
Блестящая комбинацияФото 21
Studio Garda
Блестящая комбинацияФото 22
Автор проекта Р.Крускопа
Фото К.Манько

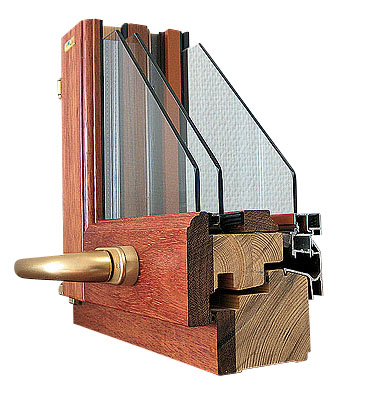

19-20.В зависимости от габаритов створок и толщины стеклопакета в алюминиево-деревянных конструкциях применяют тот или иной типоразмер профиля, что сказывается на цене 1м2 окна.
21.Петли и другую фурнитуру крепят только к алюминиевым деталям через сквозные отверстия в накладках.
22.Срок службы окон, изготовленных с применением алюминиевого профиля, сопоставим с «временем жизни» здания.

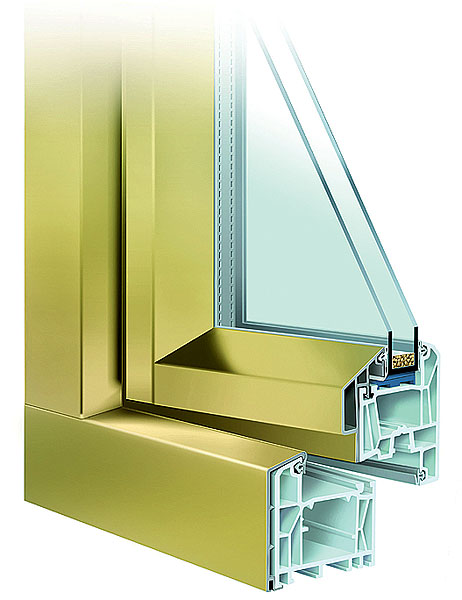

Системы первого типа есть в ассортименте некоторых ведущих производителей оконного профиля. Например, компания profine (Германия) предлагает накладки для профилей марок KBE, Kmmerling и TROCAL, а фирма Shco (Германия)- систему Corona AluLux.

Как правило, накладки просто "прищелкиваются" к ПВХ-профилю, то есть держатся за счет собственной упругости (как в системах AluClip и AluFusion, совместимых с ПВХ-профилями пятикамерной системы TROCAL InnoNova), но встречаются и иные способы крепления- например, двухсторонней клеящей лентой. Первый способ предпочтительнее, так как соединение скользящее, что позволяет компенсировать разницу в линейном тепловом расширении двух материалов.

Мнение специалиста

Первая система алюминиевых накладок на оконные и дверные ПВХ-профили появилась у TROCAL в 1992г.Сейчас потребителям предлагают системы уже третьего поколения, имеющие оптимальную конструкцию и изготовляемые по отработанной технологии. Основная функция алюминиевых накладок - декоративная. Они отличаются от других видов цветной отделки ПВХ-профилей гораздо большей свободой выбора колористических решений- как монохромных, так и разноцветных. Помимо эффектной "внешности" окно из ПВХ, усиленное алюминием, обладает и другими достоинствами. Вчастности, его сложнее взломать, а некоторые системы позволяют изготовить створки большего размера, чем из обычных ПВХ-профилей. ВРоссии подобные конструкции пока не получили широкого распространения. Во-первых, потому, что их стоимость выше, чем обычного окна из ПВХ; во-вторых, в связи с тем, что поведение конструкции в условиях сурового климата России недостаточно изучено.

Владимир Калабин, технический специалист компании «профайн РУС»

Иной вариант сочетания пластика и алюминия предлагает компания Rehau (Германия), разработавшая конструкцию со спаренными створками "2+1". Основная (внутренняя) створка при этом изготовлена из стандартных ПВХ-профилей Basic-Design. Валюминиевую створку вставляют одинарное стекло толщиной 5-6мм. Подобные окна способны обеспечить повышенную защиту от шума, и их рекомендуют устанавливать в домах, выходящих на крупные магистрали. По результатам испытаний, проведенных специалистами фирмы Rehau, индекс изоляции транспортного шума окна из профилей системы Basic-Design "2+1" равен 36-38 дБА (у стандартного пластикового окна с однокамерным стеклопакетом данный показатель составляет примерно 28дБА). Кстати, недавно компания ЮККО предложила отечественный аналог этой системы.

Блестящая комбинацияФото 23
«Профайн РУС»
Блестящая комбинацияФото 24
«Профайн РУС»
Блестящая комбинацияФото 25
«Профайн РУС»
Блестящая комбинацияФото 26
ЮККО

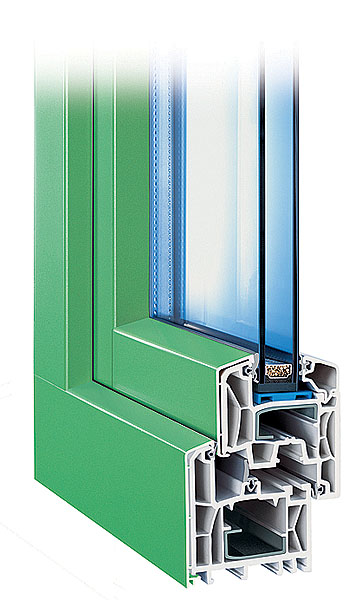

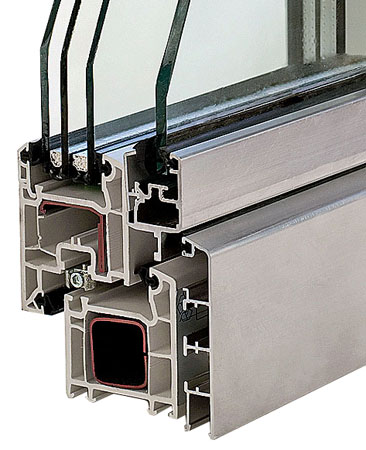

23-25.В системе AluFusion (23,24) створку делают из специального Т-образного ПВХ-профиля, а накладка выполняет функцию штапика. Накладки AluFusion за счет своей сложной объемной формы обладают повышенной жесткостью, что позволяет увеличить размеры створок. Система AluClip(25) представляет собой классические накладки, повторяющие очертания основного ПВХ-профиля. Они создают декоративный эффект со стороны фасада здания.
26.Шумозащитное окно Plastal (ЮККО) из профиля VEKA Euroline с дополнительной алюминиевой створкой.

Немного о ценах

Стоимость окон всегда рассчитывают индивидуально. Ведь она зависит от множества факторов: типа стеклопакетов и фурнитуры, объема заказа, сроков исполнения ит.д. На цену комбинированных конструкций из дерева и алюминия в значительной степени влияет "национальность" производителя: окна европейских фирм, в том числе изготовленные на российских заводах-филиалах, в 1,5-2 раза дороже отечественных. Наружная облицовка алюминием всех деревянных деталей повысит стоимость продукции на 30-60%. Цены на такие окна стартуют от 18тыс.руб. за 1м2 (если основной материал- сосна). Раздельные и спаренные конструкции с наружной створкой из алюминия обойдутся еще на 20-30% дороже. Алюминиево-деревянные окна стоят от 65тыс.руб. за 1м2. Облицовка ПВХ-профилей алюминием прибавит к цене 1м2 окна 40-50% (то есть примерно 3-4тыс.руб. ), а за 1м2 пластикового окна с дополнительной алюминиевой створкой придется заплатить не менее 14тыс.руб.
