В обстановке полной безопасности

(электроустановочное оборудование для санузлов)

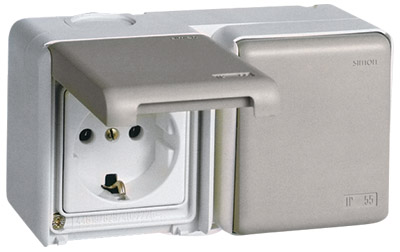

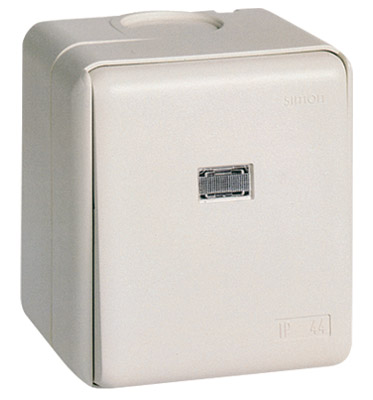

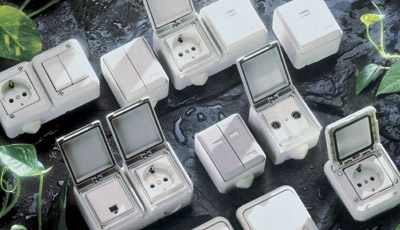

В обстановке полной безопасности SIMONВ обстановке полной безопасности АВВ

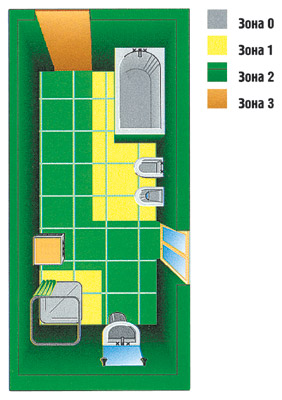

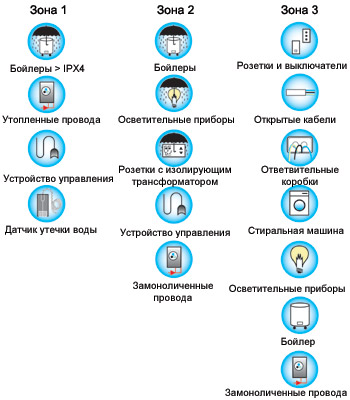

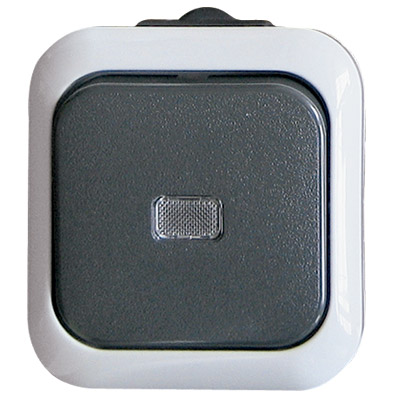

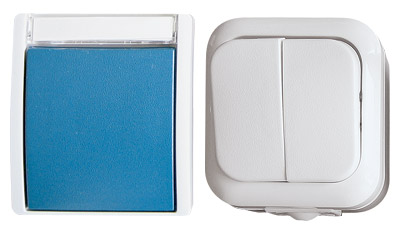

Расположение зон опасности в ванной комнате. Вкаждой из них должно быть установлено электрооборудова-ние с соответствующей степенью защитыВ обстановке полной безопасностиУсловные обозначения элементов электро-оборудования, которые допущены к установке в ванной комнатеВ обстановке полной безопасностиРозетка с защитной крышкой и выключатель из серии Aqua-In (ELSO, Германия)В обстановке полной безопасностиНакладной выключатель IP44 серии WD (BUSCH-JAEGER)В обстановке полной безопасностиВыключатель IP44 от SIMON (Испания)В обстановке полной безопасностиЭлектро-установочное оборудование серии Hydra для наружного монтажа от PRODAX (Венгрия)В обстановке полной безопасностиРегулятор серии Aqua-Top от ELSOВ обстановке полной безопасностиВыключатель из серии Plexo55s со степенью защиты IP55. LEGRAND (Франция)В обстановке полной безопасностиЭлектроустано-вочное оборудование серии Schuko от GIRAВ обстановке полной безопасностиРозетка и выключатель в водозащитном исполнении. Серия TX-44, GIRAВ обстановке полной безопасностиНакладная розетка и выключатель IP44 серии WS (BUSCH-JAEGER)В обстановке полной безопасностиРозетка с защитной крышкой серии WD (BUSCH-JAEGER)В обстановке полной безопасностиВыключатель серии Ocean (BUSCH-JAEGER)В обстановке полной безопасностиВыключатель и розетка в одном блоке (SIMON)В обстановке полной безопасностиУстановка в розетках и выключателях резинового уплотнителя позволяет добиться степени защиты IP44. Серия Event, GIRAВ обстановке полной безопасностиВыключатели IP44 серии Ocean и WS от BUSCH-JAEGERВ обстановке полной безопасностиВыключатель IP54 от LEGRANDВ обстановке полной безопасностиШкаф Kaedra на 24 модуля от SCHNEIDER ELECTRICВ обстановке полной безопасностиВыключатель и розетка с защитной крышкой, GIRAВ обстановке полной безопасностиШкаф Mini-Kaedra с УЗО из серии "Домовой" от SCHNEIDER ELEKTRIKВ обстановке полной безопасностиСоединительные коробки Spelsberg (SCHNEIDER ELECTRIC)В обстановке полной безопасностиУстройство защитного отключения отслеживает утечку тока на землю и автоматически отключает все фазы аварийного участка электроцепиВ обстановке полной безопасностиФото Дмитрия Минкина

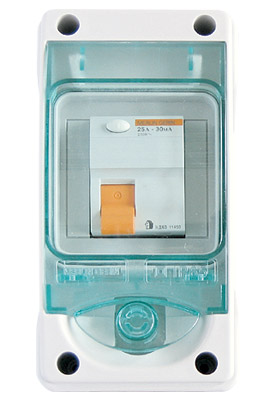

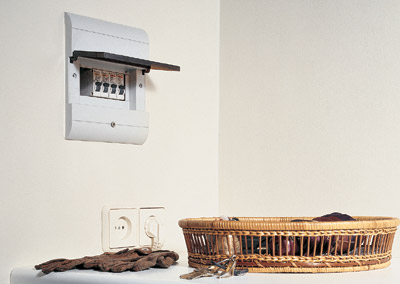

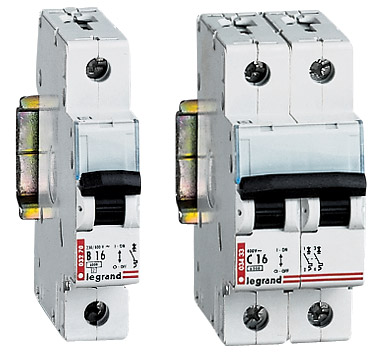

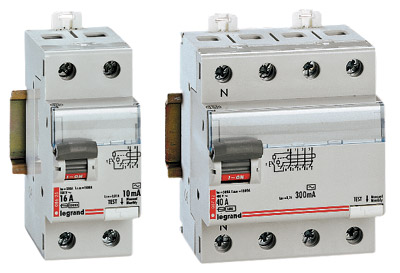

Вванных комнатах со сложным электрооборудо-ванием распределительные щитки со степенью защиты IP44 могут быть установлены в зоне3В обстановке полной безопасностиАвтоматические выключатели серии DX (LEGRAND) могут работать при постоянном напряжении до 80В на полюсВ обстановке полной безопасностиУЗО от LEGRAND, управляемые дифференциальным током, без защиты от сверхтоковВ обстановке полной безопасностиДвухполюсное УЗО из серии "Домовой" (10мА) от SCHNEIDER ELEСTRIСВ обстановке полной безопасностиУстройства защитного отключения "Астро*УЗО" на ток утечки 10 и 300мАВ обстановке полной безопасностиЧетырехполюсное УЗО на ток утечки 30мА от SIEMENS (Германия)В обстановке полной безопасностиЧетырехполюсное УЗО показывает ток утечки в защищаемой электрической цепи в данный момент времени ("АСТРО-УЗО")В обстановке полной безопасностиДифференциальный блок от LEGRAND

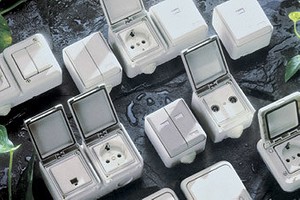

Выбор электроустановочных изделий для санузлов в первую очередь определяется их классом защиты от поражения электротоком и степенью защиты от проникновения воды. Что предлагают российскому покупателю ведущие производители для решения данной проблемы? Как и где купить качественные розетки, выключатели, коробки, щитки?

В действующих нормативных документах ограничений на установку электрооборудования в ванных, душевых и туалетах больше, нежели в остальных местах постоянного пребывания людей. Вопасных и особо опасных помещениях, коими они являются, количество штепсельных розеток, выключателей, соединительных коробок, светильников и проводов должно быть сведено к минимуму. Электромонтажные работы в санузлах надлежит выполнять предельно рационально, с соблюдением всех требований, изложенных в "Правилах устройства электроустановок" (ПУЭ), государственных стандартах, строительных нормах и технических условиях. Ввышеназванных помещениях могут быть использованы только электроустановочные изделия специального назначения: штепсельные розетки, соединительные и ответвительные коробки, светильники, выключатели, приводимые в действие при помощи шнура, розетки-УЗО, вилки-УЗО, а также УЗО селективного типа.

Вванных, душевых и в туалетах класс защиты электроустановочных изделий и электроприборов должен быть не нижеII, а степень защиты от воды не ниже IP44.

Всоответствии с принятым зонированием ванных и душевых комнат по признаку электробезопасности в зоне 0 (объем ванны, душевого поддона) разрешается установка приборов со степенью защиты IPX7, а также слаботочных электрических устройств с питанием от сети до 12В, предназначенных для эксплуатации в данных помещениях (обычно они применяются в гидромассажных ваннах с программным управлением и автоматизированных душевых кабинах). При этом источник питания 12В должен находиться за пределами зоны0. Размещение розеток, выключателей, соединительных и ответвительных коробок, светильников, каких-либо электроаппаратов с питанием от сети свыше 12В в этой зоне не допускается.

Взоне1 (пространство над площадью, которая ограничена плоскостью на высоте 225см от пола) разрешен монтаж изделий со степенью защиты IPX5, а также выключателя, приводимого в действие при помощи шнура, установка датчика утечки воды (обычно на полу возле ванны), проточного электроводонагревателя класса защитыII (с двойной или усиленной изоляцией). Питание приборов выполняется через подведенные из другой зоны либо извне провода или кабели, проложенные в стене или полу. Розеток, выключателей, соединительных и ответвительных коробок, открытой электропроводки, светильников, стиральной машины и других электробытовых приборов здесь быть не должно.

Взоне2 (пространство шириной 60см, примыкающее к вертикальной поверхности зоны1 и ограниченное плоскостью на высоте 225см от пола) устанавливают приборы со степенью защиты IPX4. Здесь действуют те же запреты, что и в зоне1. Однако, помимо водонагревателя класса II, в данной зоне уже допускается монтаж осветительных приборов и выключателя, приводимого в действие при помощи шнура, прокладка убранной в стену или пол силовой проводки.

Взоне3 (объем высотой 225см и шириной 240см, примыкающий к вертикальной поверхности зоны2) ограничений нет, поэтому в ней могут устанавливаться приборы со степенью защиты IPX1. Здесь разрешен монтаж защищенных от брызг розеток с разделительным трансформатором или со встроенным УЗО; выключателя, приводимого в действие при помощи шнура; соединительных и ответвительных коробок; осветительных приборов. Также возможна прокладка силовой проводки открытым и закрытым способом, установка бойлера, стиральной машины и других электробытовых приборов. Кроме того, в зоне 3 допустимо расположение мини-щита с селективными УЗО, защищающими энергоемкие электроаппараты.

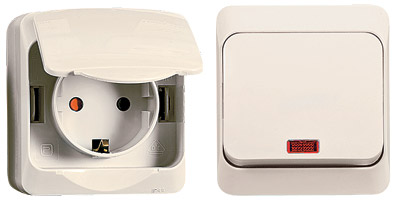

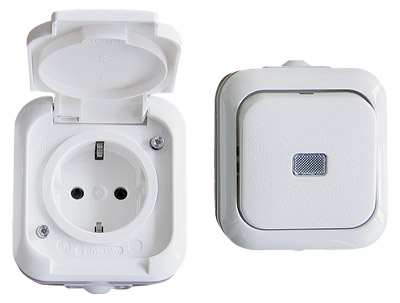

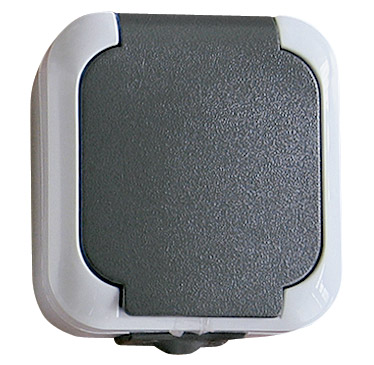

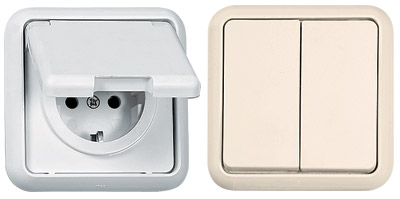

Отличить розетки и осветительные приборы со степенью защиты IP44 и выше от обычных проще всего по маркировке- на обычных изделиях она иногда отсутствует, но на устройствах с указанными степенями защиты имеется обязательно. Разумеется, существуют и другие признаки, но внешне они могут быть неразличимы. Помимо этого, характерной чертой электророзеток IP44 является наличие крышки над контактными отверстиями и защитного чехла (из ПВХ или подобных материалов), почти герметично закрывающего тыльную сторону изделия и препятствующего попаданию внутрь влаги.

Применяемая классификация электроустановочных изделий соответствует международному стандарту International Protection- IP. Буквы IP используются в маркировке. После них ставятся две цифры: первая показывает степень защиты от проникновения твердых частиц, вторая- степень защиты от воды. Символ Х в обозначении вместо цифры говорит о том, что требование по данному параметру не нормировано.

Степени защиты IP

Первая цифра: защита от попадания твердых частиц Вторая цифра: защита от проникновения влаги
IP Определение IP Определение
0 Защита отсутствует 0 Защита отсутствует
1 Защита от вертикально падающих капель
1 Защита от прикосновения к опасным деталям тыльной стороной руки. 3ащита от попадания твердых тел, превышающих 50мм 2 Защита от брызг, падающих под углом до 15 к вертикали
3 Защита от брызг, падающих под углом до 60 к вертикали
2 Защита от контакта с пальцем руки. Защита от попадания твердых тел, превышающих 12мм 4 Защита от брызг со всех направлений
3 Защита от доступа к опасным деталям с помощью инструмента. Защита от попадания внутрь твердых предметов, превышающих 2,5мм 5 Защита от водяных струй со всех направлений
4 Защита от прикосновения проволокой к опасным деталям. Защита от попадания внутрь твердых предметов, превышающих 1мм 6 Полная защита от брызг и сильных струй, подобных морским накатам
5 Защита от проникновения пыли 7 Защита от воды при кратковременном погружении на глубину от 15см до 1м
6 Абсолютная пылезащита 8 Защита от воды при длительном пребывании на глубине более 1м*
*Точные данные указывает изготовитель.

Исследуем рынок

Практически все крупные производители электротехнических устройств и профильные торговые компании поставляют в Россию необходимую номенклатуру изделий для специальных электроустановок, в том числе и для санузлов. Впервую очередь это такие индустриальные гиганты, как BUSCH-JAEGER, BTICHINO, GIRA, GEWISS, JUNG, MERTEN, LEGRAND, SIEMENS, SCHNEIDER ELECTRIC, SIMON. Сними на нашем рынке пытаются конкурировать многочисленные фирмы из Кореи, Китая, Турции, Польши, Чехии, Белоруссии, а также российские электротехнические предприятия.

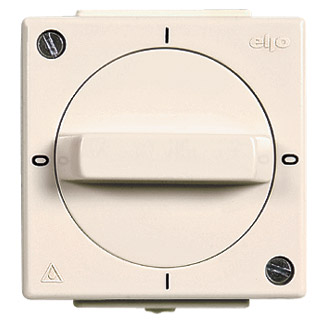

Качественное электроустановочное оборудование для санузлов поставляется в Россию из Италии под торговой маркой GEWISS. Эта группа производителей издает на русском языке практические руководства по монтажу своей продукции. Ассортимент компании довольно обширен: розетки европейского стандарта для электробритвы с разделительным трансформатором и световой сигнализацией выбранного напряжения (230/120В); розетки, оборудованные автоматическим устройством защиты от перегрузки; розетки серий "Сикурсистем" и "Сикурплей" на 16А с постоянной (2200Вт) или выбираемой (от 200 до 2200Вт) максимальной мощностью, со встроенными дифференциальными автоматами класса А, реагирующими на токи утечки 10 и 30мА. Изделия снабжены защитными экранами и предохранителями от короткого замыкания. Кроме того, предлагаются настенные выключатели на 16А, приводимые в действие с помощью не проводящего ток шнура длиной 150см; встроенные ответвительные и соединительные коробки со степенью защиты IP44 из изолирующей термостойкой пластмассы с крышкой белого цвета серии 48РТ (GW 48001-48011); электронный детектор воды с датчиком, оснащенный световой и звуковой сигнализацией.

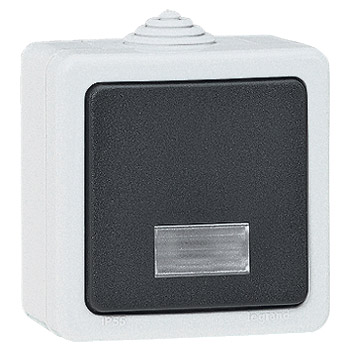

Широкую гамму электроустановочных изделий для санузлов производит французский концерн LEGRAND. Розетки для электробритв, с защитной шторкой и без нее, могут использоваться для приборов, рассчитанных на напряжение 115 и 230В. Подключение этих розеток к сети через разделительный трансформатор происходит только при включении вилки в розетку. Изделия защищены от перегрузок и коротких замыканий с помощью встроенного теплового реле, ограничивающего мощность до 20ВА. Для цепи питания стиральных машин и для эксплуатации в особо сырых помещениях компания предлагает розетки серии Plexo55s, имеющие степень защиты IP55. Это устройства с защитной шторкой, безопасные для детей, с блокировкой и без нее, устройства с дифференциальным автоматом на номинальный ток 16А, реагирующим на ток утечки 30мА.

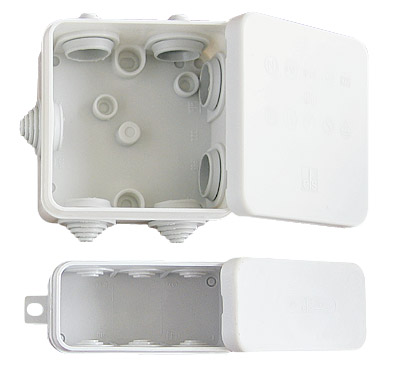

Вванных комнатах, отопление которых производится электрическими приборами, может быть установлен электронный термостат во влагозащитном исполнении. LEGRAND выпускает для этих целей термостат серии "Plexo55s моноблок" в корпусе с защитной шторкой и с диапазоном регулировки от 5 до 30С. Соединительные и ответвительные коробки серии Plexo, круглые или квадратные, выполнены из самозатухающей пластмассы (при 650С- за 30с) и позволяют вводить кабели и трубы диаметром от 4 до 25мм. Степень их защиты IP55.

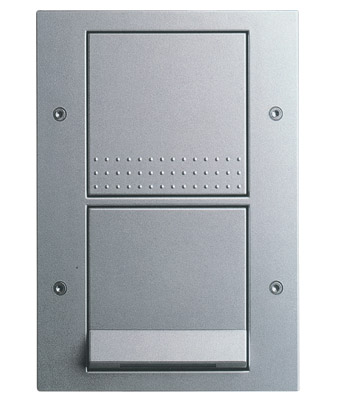

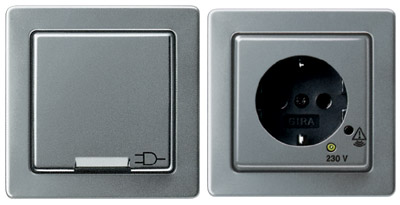

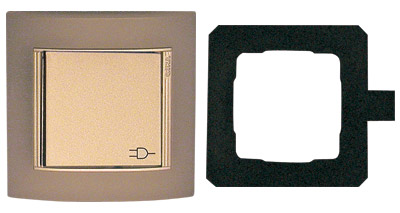

Разнообразный модельный ряд устройств для санузлов производит немецкая фирма GIRA. Вкаждой из 9 серий электроустановочных изделий имеются штепсельные розетки для влажных помещений. Например, в линии System55 это розетки Schuko с маркировкой SV (безопасная), ZSV (с дополнительной безопасностью), WSV (с повышенной безопасностью). Приборы GIRA для открытого монтажа в водозащитном исполнении (серия TX-44) могут устанавливаться и в санузлах. Особым разнообразием отличаются штепсельные розетки Schuko, рассчитанные на ток 16А. Все они оборудованы защитными шторками, имеют поля или таблички для надписи. Внекоторых моделях, наряду с типовыми, предусмотрены выбранные замыкания (допустим, только для стиральной машины или сушилки для белья), шторки этих розеток запираются на ключ. Также фирма предлагает потребителям одно весьма интересное решение: докупив к розеткам и выключателям любой из восьми ее серий специальные резиновые уплотнители, можно добиться степени защиты IP44. Выбираем изделие, докупаем прокладки- и получаем прибор, пригодный для установки в ванной комнате.

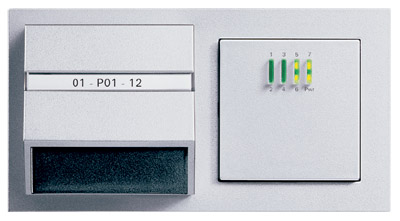

Плюс ко всему GIRA изготавливает и датчик протечек. Он состоит из блока контроля и собственно датчика. При попадании влаги на датчик блок оповещает об этом звуковым и световым (красным) сигналами. Комбинируется с бинарными входами управляющих шинных систем EIB. Прибор имеет II класс защиты и степень защиты IP65.

Специальные линии ударовлагоустойчивых электроустановочных устройств разработала немецкая компания JUNG. Ее изделия отличаются не только высокой механической прочностью, степенью защиты от проникновения воды, но и любопытным дизайном. Серии для скрытого монтажа Perilex и WU500 представляют рассчитанные на ток 10 и 16А водонепроницаемые розетки со сверхпрочной пружинной крышкой (151W/WU), с полем для надписи и с защитой от детей (CD520KIWU), с подсветкой и пружинной крышкой (CD520KOWU), с запорным замком и полем для надписи (SD590BFSL). Всериях для открытого монтажа WG800 и WG600 компания предлагает розетки с аналогичными характеристиками и функциями. Например, розетки с пружинными крышками 820NA/KI имеют защиту от детей, 820KO- индикатор работы, 820NA- поле для надписи на крышке и замок.

Выключатели серий WG800 и WG600 для ванных и душевых, приводимые в действие с помощью шнура, предназначены для крепления как на стене, так и на потолке. Для полуавтоматического включения/выключения стиральной и сушильной машин JUNG предлагает реле времени во влагозащитном исполнении с диапазонами 15 и 120мин.

Белорусское предприятие "УПОБелТИЗ" поставляет на российский рынок широкую гамму одинарных и двойных розеток, рассчитанных на ток 10А, для открытой установки в сырых помещениях с дополнительной защитой УЗО. Эта же фирма выпускает различного типа соединительные, ответвительные и монтажные коробки, пригодные для использования в санузлах.

Обойтись без описанного выше электроустановочного оборудования со степенью защиты IP44 можно лишь в больших ванных комнатах. Взданиях старой постройки это вряд ли получится. Во-первых, потому, что к зоне 3 стандартного санузла в многоэтажном доме (площадью 3-3,9м2) относятся разве что стена напротив ванны и участки прилегающих к ней стен шириной от 5 до 50см. Разместить именно там все электрооборудование едва ли возможно (а уж об эстетике такого расположения и говорить нечего). Во-вторых, потому, что штепсельные розетки в данном случае согласно ПУЭ должны подключаться через разделительный трансформатор. Азначит, обеспечить питанием через них что-либо, кроме электробритвы, будет нельзя ввиду малой мощности трансформатора. Установка же разделительного трансформатора большей мощности потребует, помимо высоких затрат на его приобретение, еще и площади под этот прибор, а также постоянного присмотра (трансформатор из сети не выключается). Если добавить к сказанному увеличение суммы на оплату электроэнергии, становится совершенно очевидным- вариант с разделительным трансформатором малопригоден. То есть единственным выходом (предусмотренным ПУЭ) является применение розеток класса защиты не ниже IP44 с устройством защитного отключения.

Стоимость электроустановочных изделий

Наименование изделия Цена, руб.
Производитель, серия
ELJO (SCHNEIDER ELECTRIC) PRODAX GIRA SIEMENS LEGRAND
Aqua Aqua-In Aqua-Top Hydra TX-44 Delta Line Urbano Plexo55s
Розетка одинарная с заземлением и крышкой 226 127 131 - 332,5 110 157 274,5
Выключатель одноклавишный 425 152 - 119 570,5 120 137 178
Выключатель одноклавишный с подсветкой - - - 198 724,5 150 167 332
Выключатель одноклавишный с двух мест - - 144 - 378 270 153 747
Выключатель одноклавишный с двух мест с подсветкой - - 218 - 532 290 201 -
Выключатель двухклавишный 567 - 169 134 532 173 - 406

Что такое УЗО?

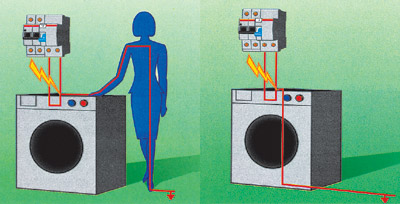

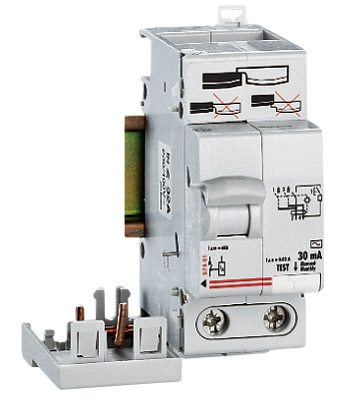

Устройство защитного отключения (УЗО) отслеживает утечку тока из цепи, которая возникает, когда человек касается токопроводящего участка цепи и через его тело начинает проходить ток, и обеспечивает автоматическое отключение всех фаз или полюсов аварийного участка электроцепи за время, как правило не превышающее 0,02с (+40...-60%) с момента появления утечки.

Выпускаются УЗО двух типов: АС и А. Тип AC реагирует на утечку переменных (синусоидальных) токов- именно о таких устройствах мы говорили до сих пор. Но в электрических цепях, питающих оборудование, в составе которого имеются выпрямители или управляемые тиристоры, при пробое изоляции возможна утечка не только переменного, но и постоянного (пульсирующего) тока. УЗО типа АС на это практически не реагирует. Для таких случаев предназначен другой тип устройств- А. Поскольку схема измерения разности токов в УЗО типа A более сложная, подобные приборы стоят в 1,1-1,5 раза дороже. Необходимость их применения в действующих ныне нормативных документах не оговаривается. Зато в инструкции по эксплуатации, например, стиральных машин можно прочитать требование установить именно данный тип УЗО (на что следует обратить внимание при выборе машины).

Впродаже, кроме УЗО, монтируемых на распределительном щитке, можно встретить электророзетки УЗО. Они бывают двух видов: встроенное УЗО (устанавливается на место существующей розетки), навесное УЗО (просто втыкается в имеющуюся розетку). Другой тип изделий со встроенным УЗО- так называемая УЗО-вилка. Все три устройства хороши в первую очередь тем, что избавляют от необходимости менять в домах старой застройки электропроводку в ванной. Правда, изделия со встроенным УЗО примерно в 3 раза дороже, чем УЗО, устанавливаемые на распределительный щит. Выпускают розетки со встроенным УЗО, например, такие фирмы, как АВВ и GIRA. Отечественная УЗО-вилка от "АСТРО-УЗО" обойдется покупателю в 594руб. Целесообразно или нет применять устройства со встроенным УЗО, решать самому потребителю.

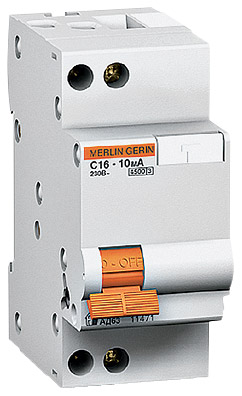

Еще одним заслуживающим внимания защитным устройством является дифференциальный автомат- комбинация автоматического выключателя с УЗО (по типу "два в одном"). Он срабатывает как при утечке тока на землю, так и при коротких замыканиях и перегрузке. Подобно УЗО, дифференциальные автоматы рассчитаны на разный рабочий ток и ток утечки. Выгодным применение такого прибора оказывается в случае, когда на установку двух отдельных устройств в электрошкафу не хватает места. Стоить же дифференциальный автомат может как в 1,5 раза дороже, чем отдельный автоматический выключатель и УЗО, так и столько же, сколько УЗО,- как правило, все зависит от фирмы-изготовителя.

На нашем рынке представлены УЗО и дифференциальные автоматы и российского, и зарубежного производства. Из отечественных компаний потребителям известны ставропольский завод "СИГНАЛ" (выпускает электронное УЗО-20), НИИ "ПРОЕКТЭЛЕКТРОМОНТАЖ" (электронное УЗО-2000), фирма "АСТРО-УЗО" (предлагает электромеханическое устройство "Астро*УЗО"). Из иностранных компаний стоит назвать прежде всего те, которые давно и серьезно работают на российском рынке: SIEMENS, LEGRAND, SCHNEIDER ELECTRIC, BUSCH-JAEGER. Также в продаже встречаются УЗО китайского производства, однако качество этих изделий может вызывать сомнение.

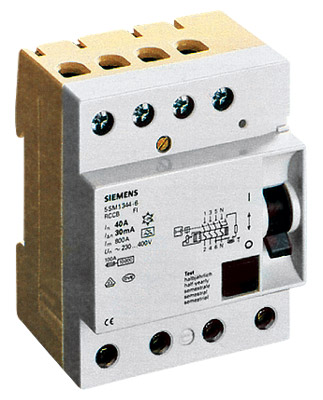

Французский концерн SCHNEIDER ELECTRIC предлагает российским покупателям сразу две гаммы устройств данного класса- серию "Домовой", специально предназначенную для оборудования жилых зданий, и элитную многофункциональную серию Multi 9, с помощью которой легко решить множество различных задач. Вчастности, выбрать уровень чувствительности УЗО на ток утечки 10 или 30мА. либо реализовать селективность, когда гарантированно сработает УЗО, расположенное ближе к месту утечки. Вэтом случае без света останется только ванная комната, а не вся квартира.

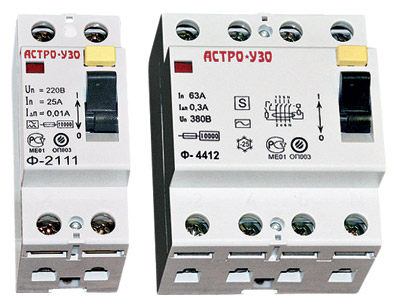

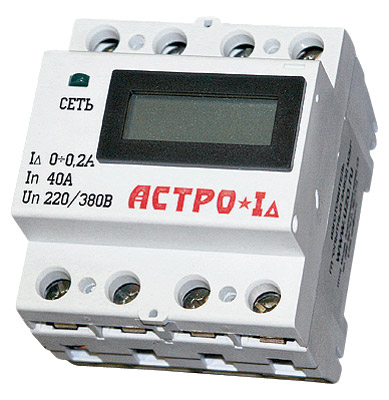

Не так давно фирма "АСТРО-УЗО" представила потребителям новинку- УЗО "Астро*ID". Оно не только защищает цепь от утечки, но и показывает на ЖК-дисплее значение тока утечки в данный момент. Обойдется такое устройство в 1980-2490руб., в зависимости от величины номинального тока (40 и 63А).

Где и как устанавливаются УЗО

Защитные устройства типа УЗО устанавливаются в распределительном шкафу квартиры. Вариантов монтажа несколько.

Первый- одно УЗО на все жилище. Устройство ставится после вводного автомата, защищая всю квартиру, в том числе и ванную комнату. Вэтом случае обычно используется УЗО на ток утечки 30мА. Кплюсам данного решения следует отнести низкий уровень затрат и то, что для установки одного УЗО место в шкафу найдется всегда. Минусы: трудно определить, на какой из существующих линий произошла утечка; при срабатывании устройства вся квартира остается без света.

Второй вариант- одно общее УЗО (30мА) плюс дополнительные УЗО (на ток утечки 10мА) на каждую линию (например, на линии, питающие стиральную машину, джакузи и, особенно, электрообогреваемые полы). Безусловно, это более удачное решение по сравнению с предыдущим, поскольку позволяет отключать при утечке только ту линию, в которой она возникла, и не оставляет всю квартиру без света. Кминусам отнесем увеличение затрат на оборудование, а также необходимость выделения соответствующего места в шкафу для его установки.

Расчетом, монтажом и наладкой электросхем с использованием УЗО должны заниматься только квалифицированные специалисты. Лишь в этом случае у вас будет гарантия, что защита сработает вовремя.

Мнение специалиста

Оказавшись на большой торговой ярмарке, неискушенный в тонкостях электротехники покупатель вряд ли сделает оптимальный выбор, а то и окажется жертвой недобросовестных продавцов. Как приобрести изделия хорошего качества, которые отвечают требованиям, предъявляемым к электроустановке в санузлах, сколько за них заплатить, какому товару отдать предпочтение? На эти вопросы отвечает технический консультант компании "МАСТЕР-ЭЛЕКТРИК" С. В. Мосейко:

- Если говорить об электроустановочных изделиях, то лично я считаю, что их можно разделить на немецкие и на все остальные. Чем объясняется такое противопоставление? Немецкий опыт разработки и производства электроустановочного оборудования насчитывает два столетия. Контроль качества этих изделий в Германии- один из самых строгих и объективных в мире. Кроме того, действующие там стандарты по электробезопасности очень высоки. Соответствующие требования предъявляются и к используемым в электротехнике материалам. Скажем, ПВХ для изготовления электроустановочных приборов не применяется. Его заменили другие, более огнестойкие и механически прочные пластмассы. Цанговые (пружинные) зажимы проводов в выключателях и розетках первыми начали использовать немецкие компании. Преимущество таких конструкций в том, что сокращается время на монтаж и обеспечивается высокое качество соединений, независимо от квалификации монтажников. Пружинные клеммы Wago для соединения проводов в ответвительных коробках- также немецкая разработка.

Вценах на электроустановочные изделия наблюдается большой разброс даже у одного производителя. Так, накладной выключатель IP44 серии Ocean (BUSCH-JAEGER) обойдется в 368руб., розетка- в 300руб. Розетка IP44 серии Alwetter стоит уже 630руб., а выключатель- 840руб.

По защитным автоматам хорошего качества нижняя планка розничной цены составляет сейчас около 95-100руб., верхняя- около 180руб. за полюс. Минимальная стоимость УЗО (однофазное устройство типа АС)- от 750руб.; приборы типа А, как правило, дороже.

Покупка, сделанная у официального дилера, гарантирует решение проблемы с заменой вышедшего из строя оборудования, если неисправность возникла по причине производственного брака. Впрочем, такие ситуации возникают чрезвычайно редко.

Редакция благодарит компании "МАСТЕР-ЭЛЕКТРИК" и "АСТРО-УЗО" за помощь в подготовке материала.
