Умный свет: интеллектуальные системы управления освещением

Современные технологии позволяют эффективно автоматизировать функции освещения

Умный свет: интеллектуальные системы управления освещением

Фото: Jung

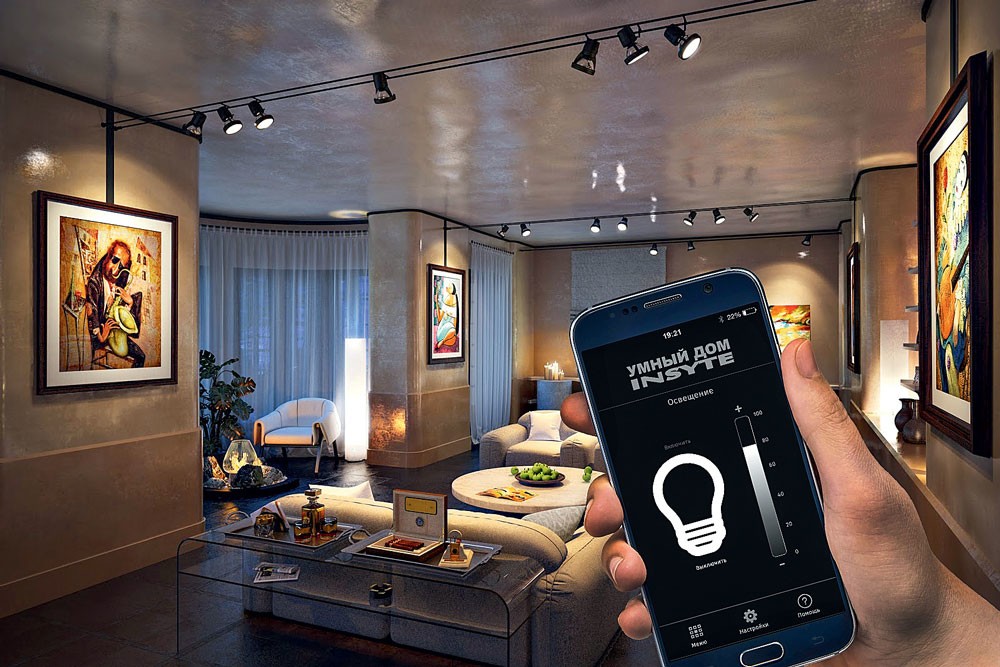

Интеллектуальная система освещения — это комплекс устройств, позволяющих осветительным приборам работать автономно или с дистанционным управлением. Скажем, чтобы дистанционно зажечь или погасить свет, вместо клавиши настенного выключателя используют панель управления, планшет или сенсорный экран смартфона. При автономной работе систему освещения обычно контролируют с помощью различных управляющих датчиков. Например, устанавливают датчик движения, дополненный датчиком уровня освещённости в помещении. Эти устройства включают свет, когда одновременно выполняются два условия: в комнате находится человек и уровень освещённости падает ниже определённого значения.

Умный свет: интеллектуальные системы управления освещением

Фото: Insyte

Если дополнить систему диммером и светильниками соответствующей конструкции, то автоматика сможет не только включать и выключать свет, но и задавать уровень яркости ламп. Такое решение удобно (комфортное, не слишком яркое или тусклое освещение) и экономически оправданно, ведь система будет потреблять на 20–30 % меньше электроэнергии.

Помимо вышеупомянутых устройств, системы освещения комплектуются самыми разными датчиками и детекторами. Скажем, элементами охранных систем, когда освещение включается «по тревоге» — при разбивании окна или подозрительном шуме. «Не вовремя» включающийся свет способен деморализовать непрошенных гостей.

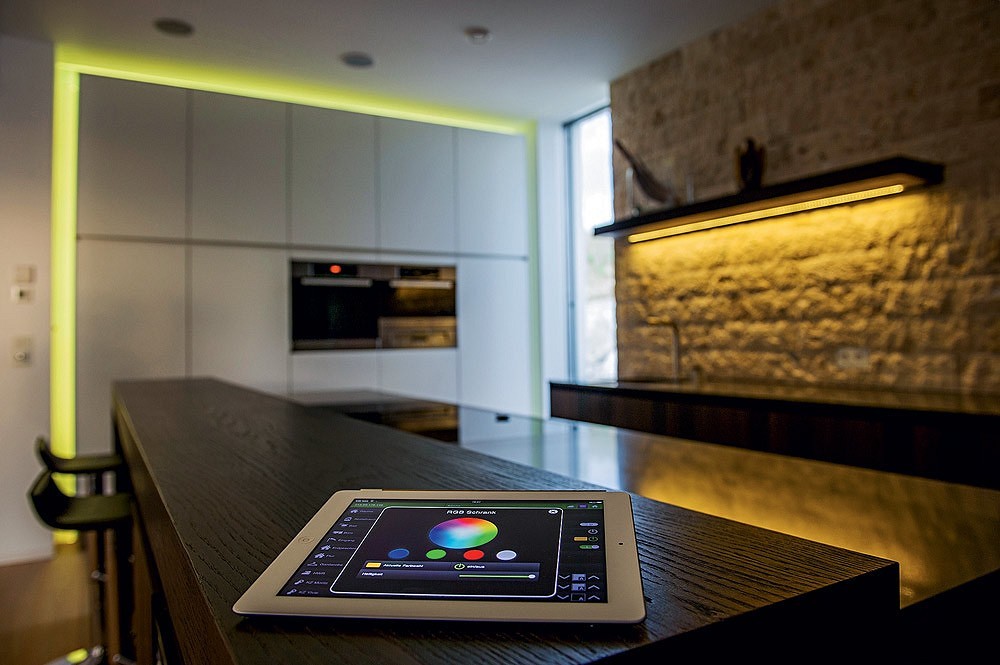

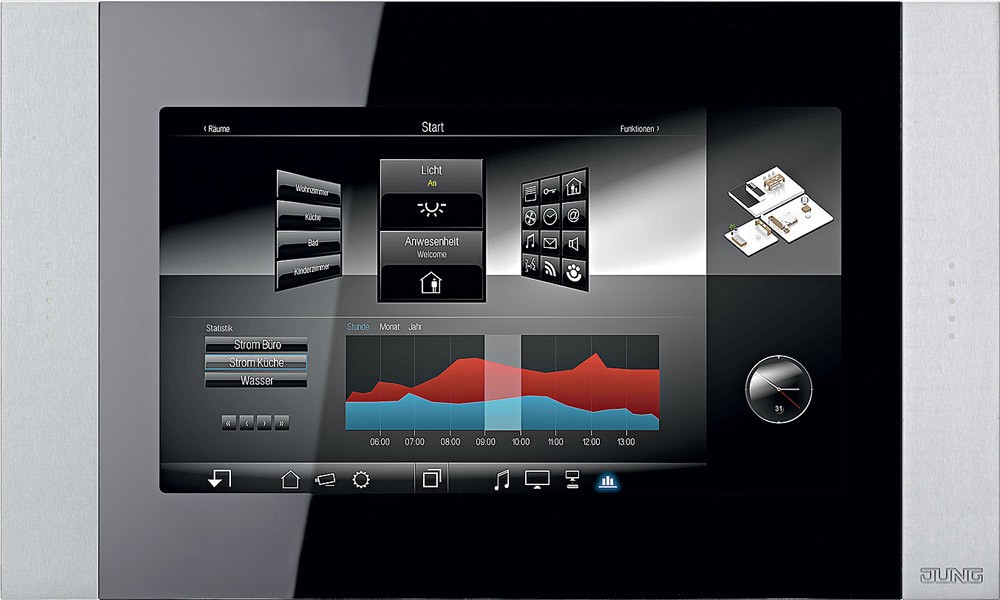

Панели управления (сенсорный экран на стене) используются всё реже, так как при желании можно установить на стену планшет с креплением, что обойдётся гораздо дешевле, а функционал устройства даже расширится

О пользе хорошего сценария

Умный свет: интеллектуальные системы управления освещением

Фото: JUNG

Другое популярное направление интеллектуализации — использование так называемых сценариев, по которым будет работать система освещения. При этом элементы управления настраиваются таким образом, чтобы при одном нажатии на кнопку «умный дом» выполнял сразу несколько действий. Если ограничиться только освещением, то светильники объединяются в группу и одновременно срабатывают при нажатии на клавишу настенного выключателя: «верхний свет», «рабочее освещение», «ночное освещение» и т. д. Исходя из поставленной задачи, задаются также яркость и время работы каждого элемента.

При разработке «умного дома» кабельная система будет пригодна к использованию даже через 10–15 лет, а беспроводная, скорее всего, устареет

Умный свет: интеллектуальные системы управления освещением

Фото: Insyte

Самые распространённые сценарии — «Гости», «День», «Ночь», «Кинотеатр», «Выключить всё». Режим «Гости» включает весь свет, музыку, телевизоры, аудиосистему. «День» открывает шторы и выключает освещение. «Ночь» выключает основное освещение и включает ночное, закрывает шторы. «Кинотеатр» — свет медленно выключается, открывается экран, шторы закрываются, автоматически включаются проектор и вся остальная техника. Ну а сценарий «Выключить всё», соответственно, отключает все приборы и всё освещение в жилище. Он используется, когда вы уходите из дома.

Умный свет: интеллектуальные системы управления освещением

Фото: Insyte

Очень часто к системе освещения подключают и другие устройства, например механизм управления шторами. Вы включаете свет — и шторы автоматически опускаются в гостиной (или, наоборот, опускаются в домашнем кинозале при выключении света). При активизации механизма дистанционного управления воротами срабатывает освещение гаража. Или, скажем, систему настраивают на включение света при открывании входной двери. Очень удобно, особенно когда вы заходите в дом, а руки заняты, например, покупками.

Среди «антикриминальных» сценариев широко распространены различные алгоритмы имитации нахождения жильцов в доме. С этой целью управляющий компьютер время от времени включает и выключает разные группы светильников в тех или иных помещениях, вводя в заблуждение внешних наблюдателей.

Сметный расчёт системы освещения сенсорной панелью Jung для небольшой квартиры (две-три комнаты)

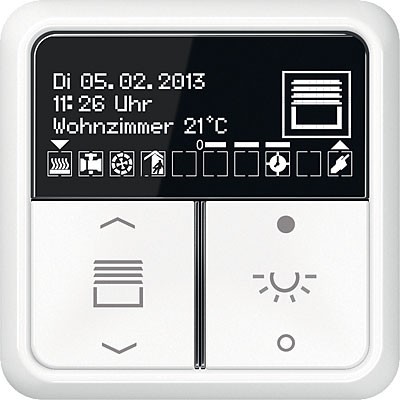

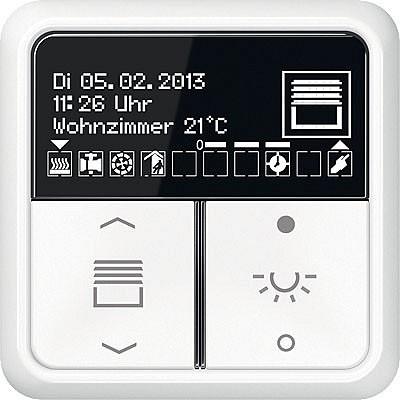

Система Jung: сенсорная панель управления (16 точек на восемь каналов). Диммерный четырёхканальный актуатор позволяет управлять яркостью и выключением света.

Умный свет: интеллектуальные системы управления освещением

Фото: JUNG

Релейная станция на восемь каналов используется, когда нужен обычный выключатель, импульсная кнопка либо жалюзийный выключатель. Для каждого канала можно запрограммировать необходимую функцию. Сенсорная панель представляет собой механизм с подсвечивающимися точками (16 шт). На каждую точку программируется своя функция либо набор функций (сценарий). Панели допустимо стыковать. Они соединяются с актуаторами витыми парами, актуаторы устанавливаются на DIN-рейки.

Примерная стоимость оборудования Jung

Наименование изделия  Стоимость одного изделия, руб. Количество, шт. Стоимость общая, руб.
Релейная станция   33 600  1 33 600
Диммерная станция 55 090 1 55 090
Панель     17 600   1 17 600
ИТОГО 106 290

Важные детали

Система интеллектуального освещения помимо исполнительных механизмов (осветительных приборов, электроприводов штор и т. д.) включает в себя центральный блок управления (переносная либо настенная панель), комплект устройств, подающих на него сигналы (датчики, детекторы), и набор контроллеров, которые приводят в действие исполнительные механизмы. К таким устройствам относятся диммеры, актуаторы для управления шторами и жалюзи, контроллеры для элементов систем отопления и кондиционирования, активизирующие фанкойлы, вентиляторы, отопительные котлы и др.

Умный свет: интеллектуальные системы управления освещением

Фото: domotix.pro

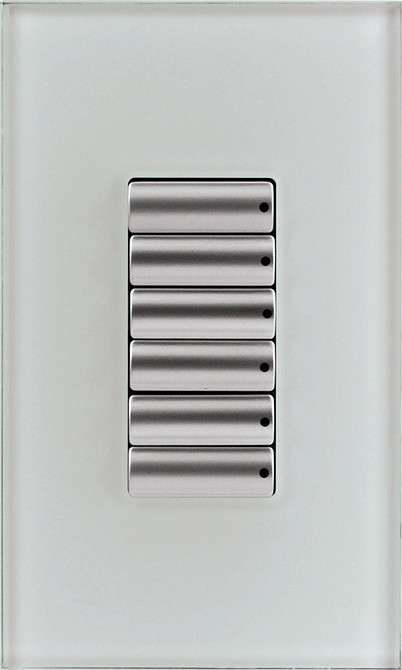

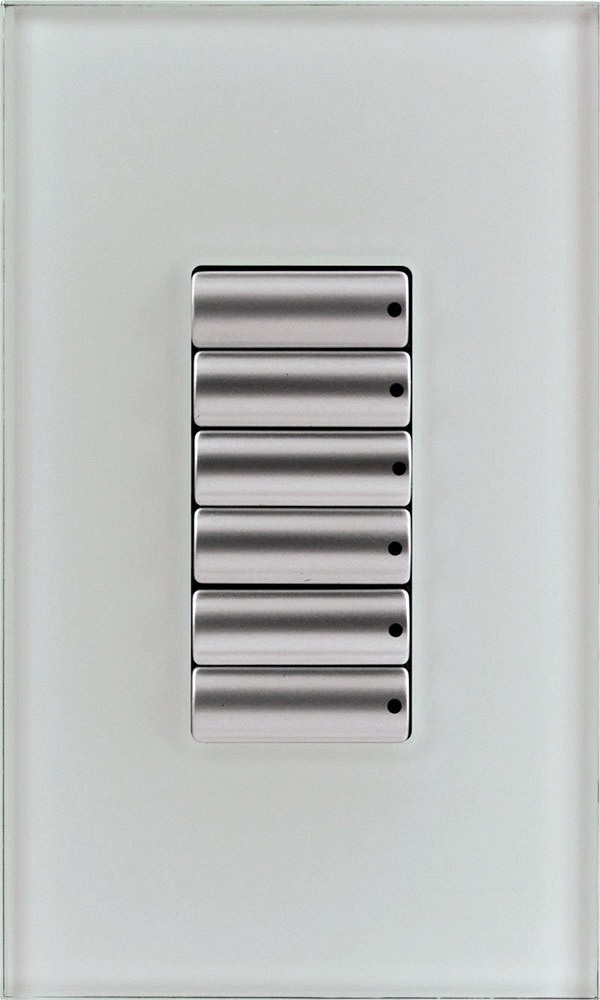

Все контроллеры различаются по количеству каналов, то есть устройств, которые можно к ним подключить. Скажем, для систем освещения часто применяют двух- и четырёхканальные диммеры. Цена варьируется в зависимости от количества каналов, используемого алгоритма обмена данных (протокола управления), возможности подключения по проводной или беспроводной связи и наличия дополнительных функций. Например, в диммер может быть встроен секвенсор (переключатель) световых сцен, позволяющий реализовывать сложнейшие сценарии освещения. Для некоторых моделей требуется отдельный блок питания. Поскольку каждый многоканальный контроллер стоит до нескольких десятков тысяч руб­лей, то имеет смысл поручить их подбор специалистам.

Умный свет: интеллектуальные системы управления освещением

Фото: HDL

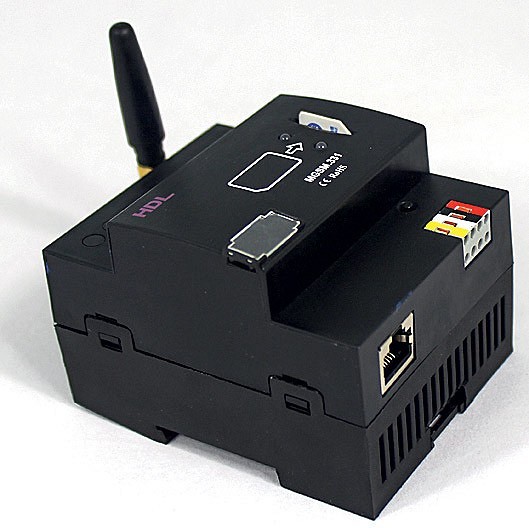

Протокол. Для обмена данными между элементами «умного дома» используются определённый компьютерный алгоритм и метод кодирования сообщений. Существуют десятки вариантов кодирования, среди который наибольшее распространение в Европе получил протокол KNX, в России очень популярен протокол Modbus. Лучше всего подбирать такие компоненты системы, которые поддерживают тот или иной протокол. Если такой возможности нет (например, вы хотите интегрировать в систему уже установленный кондиционер, однако он поддерживает, допустим, протокол LON), то для коммутации практически всех распространённых протоколов применяют дополнительные устройства — шлюзы.

Беспроводная или кабельная система? Сегодня оба варианта доступны и стоят примерно одинаково. Кабельная система, конечно, гораздо сложнее для монтажа и практически не даёт права на ошибку. Её необходимо предусмотреть на самых ранних стадиях строительства или проектирования. Если же вы задумались об интеллектуальной системе освещения уже после окончания строительных работ, то практичнее выбрать беспроводной вариант.

С помощью интернета Вы сможете управлять домашним освещением даже из другого города или из-за границы

Сметный расчёт системы INSYTE для коттеджа (проводное решение, 20 групп осветительных устройств и четыре группы штор)

Умный свет: интеллектуальные системы управления освещением

Фото: Insyte

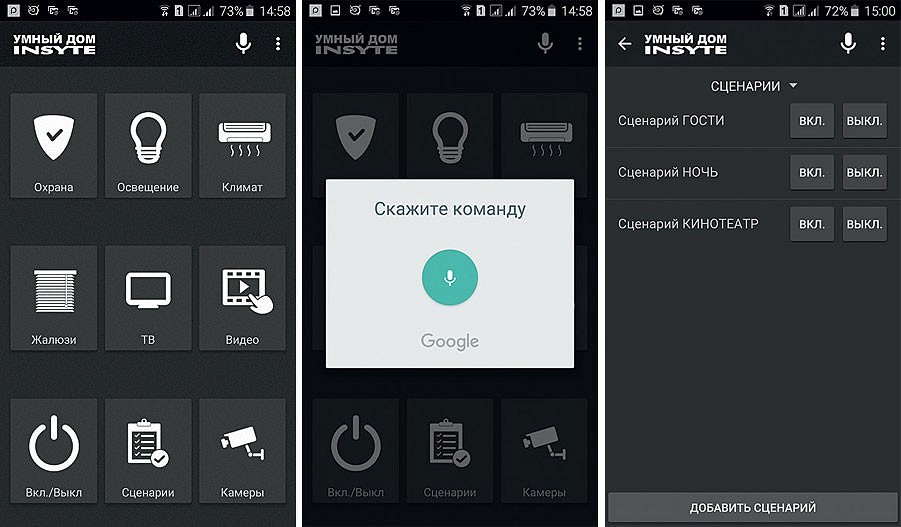

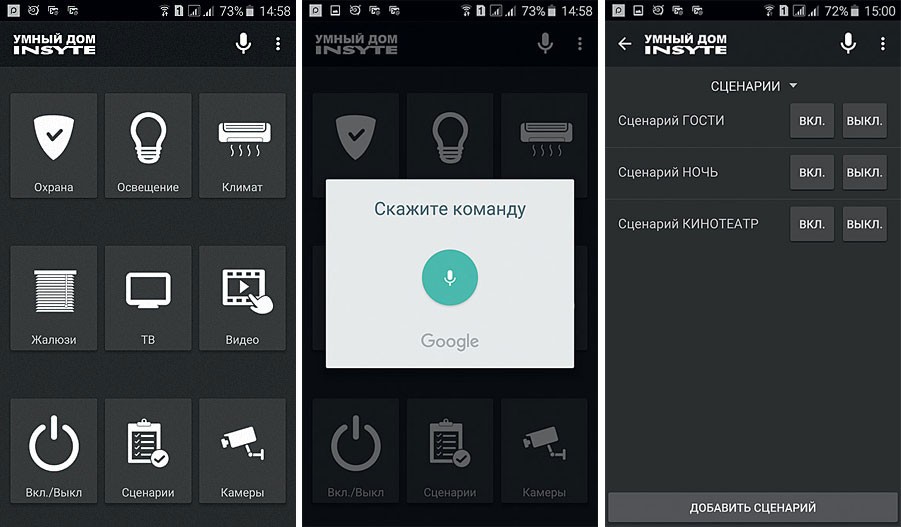

В системе предусмотрена возможность голосового управления освещением, режимами, сценариями, яркостью. Также она позволяет регулировать обычное и диммируемое освещение с единого пульта (выставлять проценты яркости, скорость включения/выключения), создавать световые сценарии в зависимости от времени суток, даты, события, срабатывания датчиков. Свет способен автоматически включаться при входе владельцев в дом и выключаться при выходе, также можно задавать различные режимы освещения, например: «День», «Ночь», «Гости», «Кинотеатр», имитировать присутствие хозяев, автоматически контролировать яркость в зависимости от интенсивности солнечного света, управлять солнцезащитой (шторами). Кроме того, существует возможность удалённого GSM-управления всеми функциями системы с беспроводной панели и через Интернет с планшетов и смартфонов.

Примерная стоимость оборудования INSYTE

Наименование изделия Стоимость одного изделия, руб. Количество, шт.   Стоимость общая, руб.
Программируемый GSM-контроллер SPIDER2 37 750 1 37 750
Диммер LD2-D400RD, 400 Вт 6 550 8 55 090
Релейный модуль LD2-R8D, восемь реле 37 550 1 37 750
Датчик измерения освещённости LD2-LS  4 150   1 4150
Бесплатное мобильное приложение Insyte SmartHome для смартфонов и планшетов 0 3 0
ИТОГО 131 850

Экономичность и экономия

Современные технологии освещения экономичны, но затраты на их установку подчас отпугивают покупателей.

Для того чтобы запроектировать «умный свет», совсем не обязательно вкладывать в ремонт квартиры миллионы рублей. Если вы готовы заменить некоторые дорогостоящие компоненты (например, американские панели управления Crestron) на более дешёвые аналоги, то, скажем, установка системы автоматизации освещения и штор в небольшой квартире обойдётся в 150 тыс. руб. Доплатив ещё 15–20 тыс. руб., можно добавить защиту от протечек и простенькую систему безопасности (датчики движения и дверной контакт). Таким образом, вместе с кабельными работами итоговый ценник составит около 200 тыс. руб.

Умный свет: интеллектуальные системы управления освещением

Фото: domotix.pro

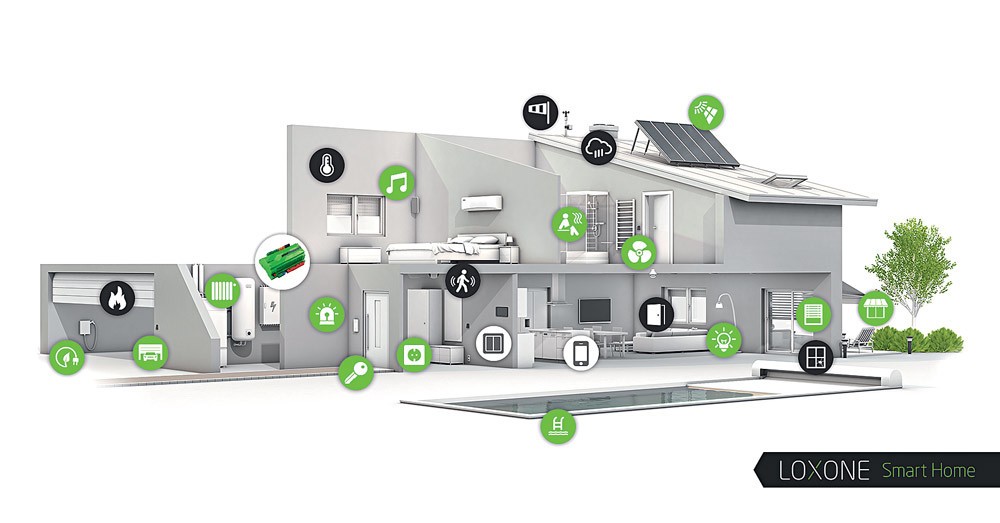

Сметный расчёт системы Loxone для однокомнатной квартиры или студии площадью 50 м²

Проводное решение. Функции: управление светом 12 групп (четыре диммируются) или 10 (четыре диммируются) + штора/экран с приводом. Также заложен датчик температуры для мониторинга и датчик движения на свет (когда хозяева дома), и он же на охрану (когда никого нет). Система гибкая, и, если не надо столько групп света, можно подключить шаровые краны на воду (одно реле), контактор на тёплые электрические полы (тоже одно реле).

Наименование изделия Стоимость одного изделия, руб. Количество, шт. Стоимость общая, руб.
Контроллер Loxone Miniserver (восемь реле на 5 А каждое, четыре выхода для диммирования, восемь входов для датчиков движения и выключателей, четыре входа для датчиков температуры + порт KNX) 49 900 1 49 900
Выключатели Schneider Electric M-Plan в сборе 1 195  7 8 358
Датчик движения DSC 740 1 740
Датчик температуры PT1000 Loxone  5 015 1 5 015
Мобильное приложение Loxone App 0 Неогра­ниченно 0
ИТОГО 64 013

Умный свет: интеллектуальные системы управления освещением

Фото: HDL

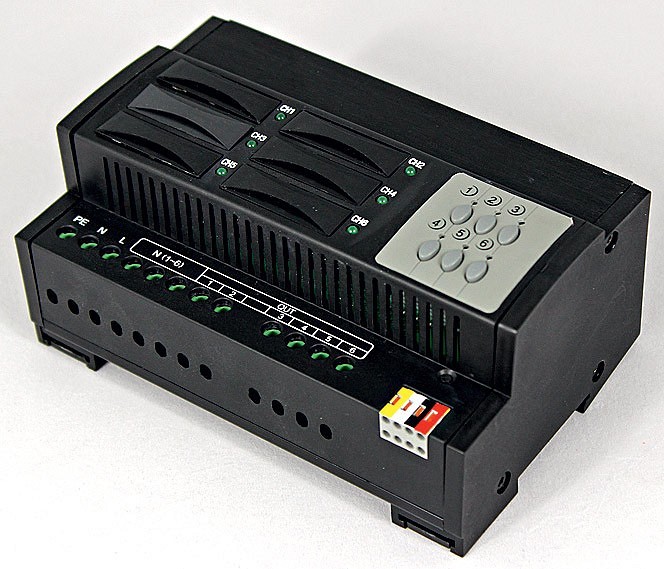

Компоненты системы «умный дом» HDL на DIN-рейку: универсальный шестиканальный диммер, максимальная нагрузка 1 А на канал HDL-BUS

Сегодня все инженерные системы не просто становятся управляемыми (в том числе удалённо), а взаимодействуют между собой. Снял дом с охраны — включился свет, открылись шторы. Включил сценарий «Кино» — закрылись шторы, задиммировался свет, опустился экран. В нашей системе можно разрабатывать световые сценарии прямо в приложении. Теперь не надо ставить отдельные датчики на каждую систему. На данный момент на рынке домашней автоматизации основную долю занимает оборудование стандарта KNX, также есть его китайский аналог HDL. Но в последние 5–7 лет стали появляться новые игроки. Мы работаем с одним из них — австрийским Loxone. Основная особенность таких систем, как наша,  — они не привязаны к какому-либо протоколу связи. Так система становится значительно доступнее по цене — в 1,5–2 раза по сравнению с продуктами KNX. Экономия достигается за счёт использования бесплатных программ-приложений (купил смартфон/планшет, скачал программу в магазине приложений), а также любых электроустановочных изделий.

Геннадий Козлов

Генеральный директор domotix.pro
