План ГОЭЛРО для отдельно взятой квартиры

Функциональная схема электроустановки и последовательное описание работ по замене электропроводки.

Стоит ли гордиться тем, что ваше жилище все еще освещается "лампочками Ильича", а провода, розетки и выключатели служат со времен Г.М.Кржижановского. Технический прогресс побуждает владельцев квартир приводить устаревшие электроустановки в соответствии с современными требованиями.

Два сакраментальных вопроса, волнующие россиян независимо от времени, места и происходящих событий,- "что делать?" и "счего начать?". Кбытовой электротехнике они имеют самое непосредственное отношение. Дело в том, что гражданам, живущим в домах старой постройки, довольно скоро придется менять в квартирах и провода, и розетки, и выключатели- это абсолютно достоверная информация. Расскажем, как мы сделали такую модернизацию.

План ГОЭЛРО для отдельно взятой квартиры
Перед вами план квартиры, на котором намечена функциональная схема электроустановки. Согласно плану и схеме карандашом на стене сделайте разметку штробов для укладки проводов, точек для долбления отверстий в стенах, мест, в которых будут находиться квартирный щиток, ответвительные коробки, розетки, диммеры и выключатели.

Условные обозначения, приведенные в функциональной схеме электроустановки:

План ГОЭЛРО для отдельно взятой квартиры6 линий розеточных групп

План ГОЭЛРО для отдельно взятой квартирыТочка осветительная

План ГОЭЛРО для отдельно взятой квартирыРозетка с заземляющим проводником (РЕ)

План ГОЭЛРО для отдельно взятой квартирыВыключатель

План ГОЭЛРО для отдельно взятой квартиры3 линии освещения

План ГОЭЛРО для отдельно взятой квартирыЗаземляющий проводник (РЕ)

Во времена, когда под бытовыми электроаппаратами подразумевались настольная лампа, утюг, радиоприемник, а в 60-е годы- каков прогресс!- еще холодильник и телевизор, в двухкомнатной квартире пяти розеток вполне хватало, да и те были рассчитаны на силу тока 6А.

План ГОЭЛРО для отдельно взятой квартиры
Сначала удалите старый квартирный щиток, открытую и, где нужно, скрытую электропроводку. Питание временно возьмите с кабельного ввода в квартиру (подключение произведите в соответствии с общими электротехническими правилами).






План ГОЭЛРО для отдельно взятой квартиры
В стенах по нанесенной разметке (от щитка) пилой-«болгаркой» с абразивным кругом прорежьте контуры штробов на глубину 4-5 см. Ту же операцию повторите на оштукатуренном потолке.








План ГОЭЛРО для отдельно взятой квартиры
Штроб в пределах пропилов выдолбите с помощью скарпели и молотка на глубину, достаточную для укладки ПВХ-шланга, в который будет затягиваться провод.








План ГОЭЛРО для отдельно взятой квартиры
В местах установки розеток, коробок, выключателей дрелью со специальной режущей насадкой высверлите под них отверстия.












План ГОЭЛРО для отдельно взятой квартиры
В межкомнатных перегородках перфоратором пробейте отверстия, через которые из одного помещения в другое протяните защитные ПВХ-шланги.

В современной квартире потребляющие электроэнергию приборы размещены буквально на каждом метре жилого пространства, и для их подключения нужны многочисленные розетки. По новым требованиям для таких энергоемких электроаппаратов, как микроволновая печь, стиральная машина, бойлер, требуется отдельная розеточная группа, а то и две, не говоря уже о домашней сауне. Аведь есть еще многочисленные люстры, торшеры, бра. Вы уже поняли, что без проекта, согласованного с органами электроснабжения и Госэнергонадзора, электротехнические работы лучше не проводить. Ктому же новую электроустановку по существующим правилам необходимо сертифицировать. Потому вам прямая дорога в фирму, имеющую опыт проектирования, согласования схем электроустановок и лицензию на право производства электротехнических работ. Можно, конечно, сделать и самому, но наша обязанность- предупредить о возможных последствиях до того, как ваши ошибки обнаружит техник из жилищного управления...

План ГОЭЛРО для отдельно взятой квартирыВ нишу, предварительно выдолбленную в стене, установите новый квартирный щиток, который (на первом этапе электромонтажа) зафиксируйте с помощью деревянных клиньев. Впоследствии привинтите его к стене шурупами с дюбелями, щели замажьте алебастром.

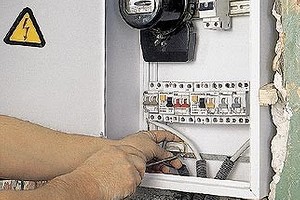

План ГОЭЛРО для отдельно взятой квартирыФазный, нулевой защитный и нулевой рабочий проводники внутренней электропроводки и силового кабеля выведите на щиток через ПВХ-шланги и подключите к клеммам заземления, устройству защитного отключения (УЗО), защитным автоматам, счетчику электроэнергии и общему автомату защиты 40 А.









План ГОЭЛРО для отдельно взятой квартирыУстановочные устройства в щитке (УЗО, защитные автоматы) соедините между собой с помощью шины.












План ГОЭЛРО для отдельно взятой квартирыШланг, независимо от того пропущены ли в него провода или они будут затягиваться позже, уложите в штроб так, чтобы его конец вышел в нишу для установочной либо ответвительной коробки, и временно закрепите на стене предварительно разведенным алебастром, наносимым шпателем.






План ГОЭЛРО для отдельно взятой квартирыВ скрытый шланг затяните провод сначала тросиком-протяжкой со стороны ближайшей розетки или ответвительной коробки, а затем руками. Концы провода закрепите в клеммах соответствующего распределительного устройства.

Однако шутки в сторону и приступим к делу. Любая серьезная реконструкция начинается со сноса стен и перегородок. Если действовать по максимуму, то трогать не следует лишь несущие конструкции и перекрытия, а все коммуникации, включая электропроводку, в ходе ремонта необходимо прокладывать заново. Не будем чересчур категоричными в решениях и сохраним в квартире фрагменты ее первоначальной планировки. Настенах в местах, где по проекту должны были подключаться электроаппараты, имеются ответвительные коробки и розетки, а также выключатели. Провода или прокладывались к ним открытым способом (крепились на изоляторах), или подводились скрыто. Зачастую плоский провод-"лапша" просто замазывался слоем штукатурки. Вэтом случае его проще всего обрезать и оставить в стене. Если же провод уложен в канал или трубу, то существует возможность затянуть на его место новый, сэкономив силы и средства на выдалбливании стен. Как правило, долбить несущие стены все же приходится, поскольку при перепланировке местоположение электроприборов меняется и требуется установка новых розеток. Ктому же использовавшиеся прежде для прокладки проводов резиновые шланги от времени растрескались и потеряли изоляционные свойства. Вслучаях когда электроустановка подвергается дальнейшей реконструкции после завершения ремонта, допустимо использовать поливинилхлоридные (ПВХ) кабель-каналы для открытой проводки.

Перфоратор
Пила-"болгарка" с абразивным кругом
Скарпель, молоток, шпатель
ПВХ изоляционная лента
Электротехнический инструмент
(плоская и крестообразная отвертки, кабельные ножницы, пассатижи, инструмент для снятия изоляции)

Что считать главным в электротехническом деле? Правильно, надежные контакты. Видеале концы медных проводов в местах соединений могли бы быть залужены оловянно-свинцовым припоем. На практике, однако, достаточно их зачистить. Распространенные соединения скруткой имеют тенденцию со временем окисляться, контакты нарушаются, появляются токи утечки и искрение- возникает угроза возгорания деревянного основания перегородки, обоев и прочего. Поэтому западные методики допускают только соединения на клеммах. Высокоэффективными считаются зажимные клеммы фирмы WAGO и соединительные колпачки, в которых провода находятся в среде защитной токопроводящей смазки. Винтовые клеммы также неплохо себя зарекомендовали, однако каждые три-четыре года следует проверять качество контактов и при необходимости подтягивать винты, особенно если соединены алюминиевые провода.

Технология прокладки проводов в кабель-каналах производства THORSMAN и REHAU была освещена в статье

«Исповедь старого электросчетчика». «Идеи вашего дома» уже писали и о том, каковы правила прокладки проводов, установки розеток и других электротехнических изделий (см. статьи «Не влезай, убьет!», «Копейка рубль бережет», «Провода в никуда», «Потерянное электричество»), потому опустим вопросы теории и обратимся к практике.

Итак, последуйте доброму совету: реконструируйте домашние электроустановки в соответствии с правилами. Если уж менять старое на новое, то так, чтобы был запас прочности и проблемы с электричеством в квартире после вас не пришлось разрешать даже вашим правнукам.

План ГОЭЛРО для отдельно взятой квартирыПластмассовые коробки для установки розеток и выключателей, а также ответвительные коробки, в которые заведены концы проводов, закрепите на стене алебастром.






План ГОЭЛРО для отдельно взятой квартирыПровода в ответвительных коробках соедините с помощью винтовых клемм.








План ГОЭЛРО для отдельно взятой квартирыПровода, заведенные в подрозеточную коробку, соедините с тремя клеммами штепсельной розетки «под винт», после чего в коробку установите розетку, которую зафиксируйте на стене в горизонтальной плоскости с помощью регулировочных винтов. Аналогичным образом установите выключатель.






План ГОЭЛРО для отдельно взятой квартирыДекоративно-защитную накладку розетки (выключателя) закрепите снаружи винтом.









План ГОЭЛРО для отдельно взятой квартирыЗаземление ванны — важный элемент электроустановки, предназначенный для выравнивания электрических потенциалов. Многожильный провод-заземлитель сечением 6 мм2 одним концом подсоедините болтом к приливу ванны, а другим — к клеммному распределителю. Этот распределитель укрепите шурупами в любом месте, например под ванной или на стене.

План ГОЭЛРО для отдельно взятой квартирыТрубу холодного водоснабжения соедините с "землей" квартирного щитка через тот же клеммный распределитель. Для этого провод-заземлитель сечением 6мм2 проложите под плинтусом и введите в коробку щитка через ПВХ-шланг. Один конец провода-заземлителя закрепите к трубе стальным хомутом, а другой зафиксируйте на щитке отдельным болтом.
