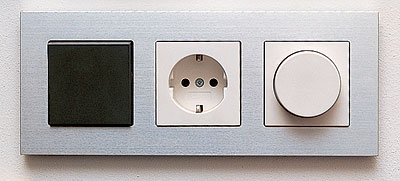

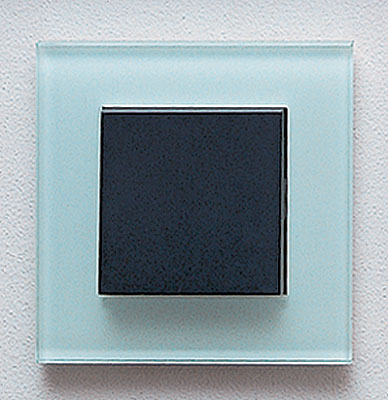

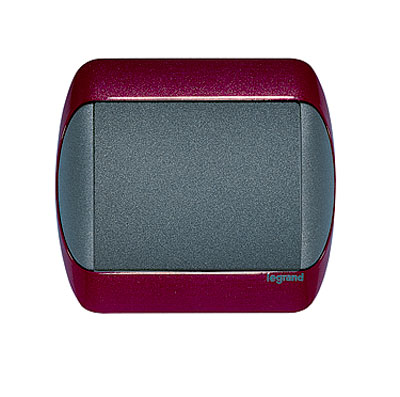

Электроустановочные устройстваПриборы независимого кнопочного типа отличаются повышенной надежностью (серия Impuls, BUSCH-JAEGER) Электроустановочные устройстваEsprit (GIRA) Электроустановочные устройстваВ серии Esprit от GIRA для декорирования используются только экологически чистые материалы Электроустановочные устройстваВариант подсветки клавиши полоской (LEGRAND) Электроустановочные устройстваа Электроустановочные устройстваб

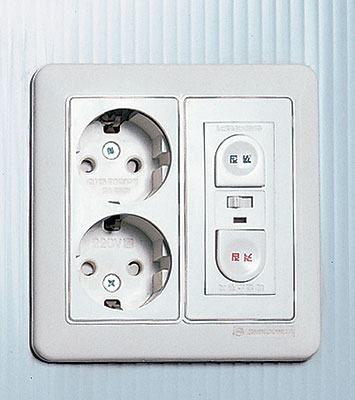

Сборка с двумя розетками и таймером включения/

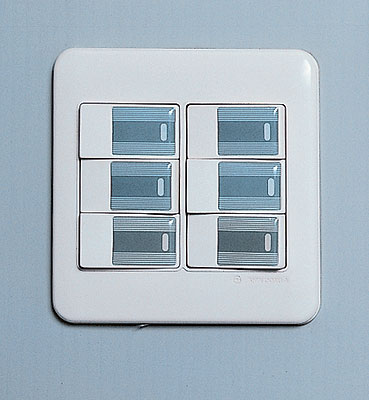

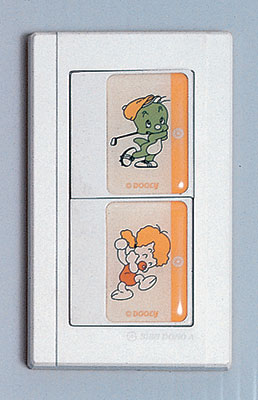

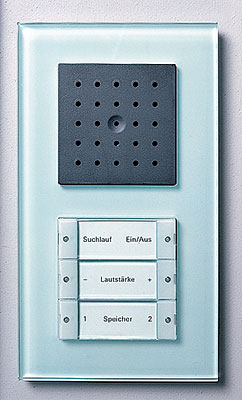

выключения(а) и шестиклавишный выключатель с подсветкой(б) от DAEWOO требуют установочной коробки с размерами, соответствующими американскому стандарту Электроустановочные устройстваВ наборе одно-, двух- и трехклавишных выключателей для детской от DAEWOO используются большие клавиши (размер модуля- 70115мм), что удобно для ребенка Электроустановочные устройстваВариант комнатного датчика движения с детектором ИК-лучей пассивного типа и с углом обзора 140-180(KOPP) Электроустановочные устройстваУличные датчики движения отличаются влагозащитным исполнением и регулируемым положением головки (REV) Электроустановочные устройстваДвухуровневый комнатный датчик движения от ABB Электроустановочные устройстваДиммер мощностью 1кВт от GIRA, серия F-Line Электроустановочные устройстваСенсорные выключатели для радио, жалюзи и света (GIRA) Электроустановочные устройстваПриборы от KOPP, выполненные из древесины дуба в серии Edelholz (кроме исполнительного механизма) Электроустановочные устройстваРозетки от GIRA, серия F-Line: со шторками; с заземлением; для аудиоколонок Электроустановочные устройстваМодульная технология позволяет объединить при сборке разнородные устройства (BTICINO)

Если забыть о банальности утверждения, что наша жизнь состоит из мелочей, и немного подумать о его смысле, то получится, что качество мелочей как раз и определяет уровень жизни. Ив полной мере это справедливо по отношению к электроустановочным устройствам, с которыми современный человек сталкивается каждый день по многу раз.

Наше жилище буквально напичкано электроприборами, которые нуждаются в подключении к электрическим сетям. Причем, помимо привычных силовых напряжением 220В, следует говорить и о так называемых малоточных сетях. Кним относятся, например, компьютерные сети выделенных линий Интернета, телефонные линии и сети кабельного телевидения. Для подсоединения столь разноликих приборов требуется масса специальных устройств, называемых электроустановочными изделиями. Вкаталогах фирм под этим названием скрывается целый мир приборов, начиная от розеток и заканчивая системами управления "умным" домом. Мы не ставим перед собой задачу сразу рассказать обо всех представителях этого класса. Для начала поговорим о группах выключателей и розеткок- пусть небольших, но самых распространенных электроустановочных изделиях.

Косвенным свидетельством того, что эти устройства не являются "мелочью", а требуют для своего создания труда высококлассных инженеров и дизайнеров, служит солидный список их производителей, среди которых немало всемирно известных. На отечественном рынке электроустановочных изделий успешно функционируют такие фирмы, как АВВ, GIRA, ELSO, MERTEN, JUNG, KOPP, SIEMENS (все Германия), ELJO, LEXEL (Швеция), ANAM, DAEWOO (Южная Корея), SCHNEIDER ELECTRIC, LEGRAND (Франция), BTICINO, VIMAR (Италия), PRODAX (Венгрия), SIMON, BJC (Испания), STROMFORS (Финляндия), PLASTELECTRO (Россия) и другие.

Круг возможностей современных выключателей настолько широк, что только диву даешься изобретательности человеческого ума. Казалось бы, после черных настенных коробочек, замененных вознесенной под потолок хитрой конструкцией с "тяговым шнурком", придумать что-то новенькое уже трудно. Ан нет! Линейка конструкций нынешних выключателей насчитывает сотни позиций. Помимо основной функции- замыкать и размыкать, или, говоря специальным языком, коммутировать электрические цепи,- устройства стали выполнять совсем новые. Это могут быть экономия электричества, повышение электробезопасности или удобства пользования и многое другое. Конечно, конструкции таких приборов изменились настолько, что называть их просто выключателями было бы неверно. Поэтому в дополнение к группе выключателей появились их ближайшие родственники: светорегуляторы, датчики движения и сумеречные выключатели.

Выключатели

Все выключатели можно разбить на три группы по виду коммутирующего механизма: балансирные, нажимные (самовозвратные) и кнопочные независимые. Разговор об этом приходится вести потому, что на рынке началась некоторая путаница в терминологии- приборы одного и того же типа разные продавцы называют по-разному. Основную массу устройств составляют давно известные балансирные выключатели. Механизм переключается рычагом и работает по принципу качелей. Иневажно, как оформлен такой рычажный элемент (ввиде прямоугольной клавиши, круглой кнопки или полукнопки), после нажатия он в любом случае остается во включенном состоянии до нового, обратного переключения. Таких клавиш может быть одна, две, реже- три, четыре и даже шесть (например, в выключателях от DAEWOO). Бесспорно, куда удобнее с одного места включать несколько светильников или каких-то бытовых приборов, нежели специально подходить к каждому из них.

В нажимных приборах цепь остается замкнутой, пока вы удерживаете клавишу или кнопку в нажатом положении. Такие устройства применяют, например, для дверных звонков.

Сравнительно недавно на рынке появились кнопочные выключатели (АВВ, JUNG). При первом нажатии на кнопку (круглой или квадратной формы) они замыкают цепь, при втором- размыкают. По утверждению производителей, такие приборы действуют практически безотказно, что обеспечивается их особым "плавающим" механизмом: замыкание контактов не зависит от того, где вы нажимаете на кнопку- вцентре или с краю.

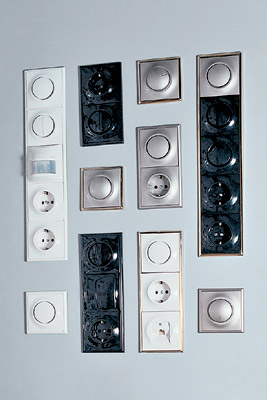

Выключатели всех типов изготавливаются, как правило, на основе модульного принципа. Врезультате приборы заключают в себе один или несколько коммутирующих механизмов и объединяющую их декорирующую рамку (ее еще называют сборкой). Так появляются сотни однотипных устройств, различающихся отделкой и тонкостью линий, изяществом форм и мелкими деталями, что в совокупности и определяет предпочтения покупателя.

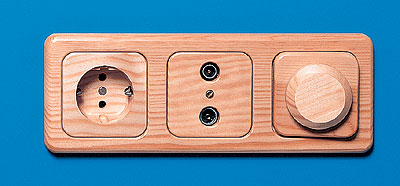

При выборе подходящего прибора потребитель прежде всего обращает внимание на рамку. Она может выполняться не только из пластмассы. Если вы приверженец натуральных материалов, ознакомьтесь с продукцией фирмы BTICINO, которая в сериях Living International и Light предлагает 11 декоративных рамок из массива дерева (вишни, ореха, клена, груши, красного дерева, ясеня, черного дерева и корня шиповника). Цена изделий- от $30 до $35. SIEMENS для серии Delta natur использует декоративные рамки из бука, дуба, клена и вишни. Подобные, но более дешевые изделия ($10-15) выпускает не столь известная в наших краях фирма KOPP. Вее продукции используется менее ценная древесина, например сосна. GIRA одну из своих 5серий- Esprit построила на применении экологически чистых материалов: керамики, стекла и латуни, а серию Edelstahl- с рамками из легированной стали. Если же вы "металлист", вам могут понравиться выключатели немецкой фирмы ELSO. Всерии Classic для придания изделию металлического вида используется не краска и даже не напыление, а настоящий листовой металл.

Декорирующую рамку и оболочку необычной формы, выполненных из нержавеющей стали с бархатистым оттенком, придающим изделиям тускловатый блеск, не бросающийся в глаза, предлагает фирма JUNG в серии LS-StainlessSteel. Вдругой серии- Тechnoline она использует металлические рамки с хромированным покрытием (блестящим или матовым) и даже с золотым напылением 24карата, а клавиши выключателей делает из венецианского стекла цвета антрацит, голубая ночь и рубин.

Ну а довольно искуссных имитаций бронзы, серебра и золота у разных фирм отыщется множество. Чтобы приборы было легче отыскать в темноте, в некоторых моделях на клавишах устанавливаются миниатюрные неоновые лампочки подсветки (они бывают разных цветов). Подсвечиваться может узкая рамка вокруг клавиши (SIMON) или кольцо около круглой пробки (BUSCH-JAEGER, Германия).

Похоже выглядят контрольные (управляющие) выключатели с пилотной подсветкой (например, серии Decora от ELJO или у BTICINO). Но такие устройства действуют по иной схеме, нежели обычные выключатели, и горящая на них лампочка означает, что цепь замкнута (схема действия устройства приведена на задней стенке корпуса). Это удобно, если вам надо знать, включен ли какой-либо удаленный от вас прибор, например светильник у калитки, в подвале и т.п.

Наконец, следует отметить, что на рынке имеются выключатели в антивандальном исполнении (из прочных металлов и композиционных материалов), а также предназначенные для работы во влажных помещениях и не боящиеся обильных водяных брызг (степень защиты P44) и даже струй воды (BTICINO, степень защиты IP55). Семейство обычных выключателей дополняют приборы, называемые переключателями. Иногда в рекламных буклетах их называют еще выключателями проходными и перекрестными. Работают они парами или группами: одним можно включить цепь в одном месте, а вторым (илитретьим) отключить ее в другом. Например, в холле включить общее освещение, а пройдя в спальню, погасить. Отом, что цепь замкнута, вам «расскажет» горящая сигнальная лампочка. Схема подключения таких приборов указывается на их корпусе. Дополнительную пользу потребитель может извлечь из того, что их применение часто позволяет упростить схему электрических соединений и, соответственно, уменьшить общую длину проводов и объем работ по штробированию стен.

И не забудьте, что все перечисленные выше устройства рассчитаны на определенную силу тока, например 10 или 16А. Поэтому до похода по магазинам надо узнать токовые нагрузки для своих цепей.

Многие устройства разрабатываются специально, чтобы помочь вам экономить электроэнергию. Кним относятся датчики движения (биовыключатели), светорегуляторы (диммеры) и сумеречные выключатели.

Датчики движения

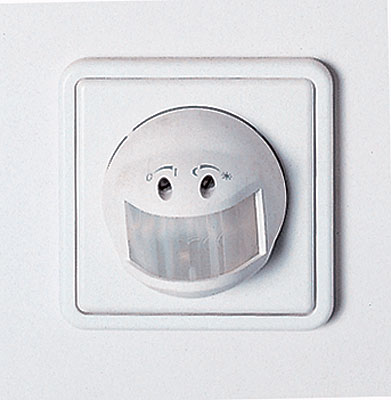

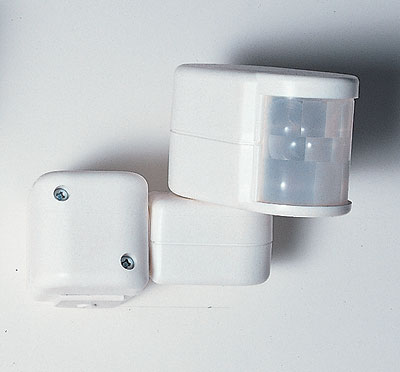

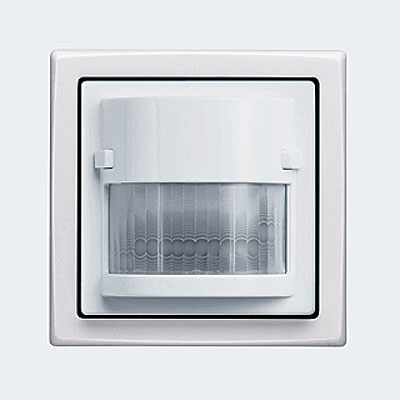

Свет при вашем входе в комнату может включиться и сам, для этого нужно лишь установить автоматический инфракрасный выключатель. Он представляет собой комбинацию электронного выключателя и пассивного детектора инфракрасного излучения. Последний реагирует на появление в зоне его действия любого теплого предмета, в том числе человека, и дает сигнал на включение света. Правда, замечает он лишь движущиеся объекты. Если на некоторое время замереть, свет погаснет. Это время у разных моделей различно. Скажем, для биовыключателя Sagan производства LEGRAND оно варьируется от 6секунд до 6минут, для модели Alpha Nea от АВВ- от 2секунд до 32минут. Зона чувствительности датчика движения представляет собой сектор тонкого горизонтального "диска" (уSagan- 130, у Alpha Nea- 180). Радиус действия датчиков, предназначенных для монтажа внутри помещений, составляет 10-12м. Апоскольку "диск" находится примерно на уровне человеческого роста, домашние животные не попадают в зону чувствительности и устройство на них не реагирует. Размеры движущегося объекта, на который реагирует датчик, а также поле зрения прибора можно регулировать. Чтобы свет не включался при вашем появлении днем, предусмотрена регулировка освещенности. Она может быть ступенчатой (режимы "день"-"сумерки"-"ночь") или плавной, в пределах от 5 до 5000лк (взависимости от модели). Есть устройства, в которых предусмотрен также режим ручного управления. Им следует пользоваться, если вы хотите, чтобы свет горел постоянно или, наоборот, не включался автоматически.

На рынке имеются датчики движения, предназначенные для включения люминесцентных или низковольтных галогенных ламп, а также универсальные (например, серия InfraControl от KOPP). Однако самые дешевые устройства рассчитаны только на работу с лампами накаливания. Немецкая фирма GIRA выпустила датчик движения (всерии Esprit), у которого можно регулировать "угол обзора". Это делается с помощью пластмассовых накладок, играющих роль ограничителей. Датчик движения Fashion немецкой фирмы ELSO (стоит около $94) примечателен тем, что элементы регулировки его режимов выведены на лицевую панель. Это позволяет производить настройку быстро и не вскрывая корпус.

Полезно учесть, что датчики, рассчитанные на работу на улице и в помещении, имеют разные конструкции и разные ограничения по мощности включаемого освещения. Использование этих устройств в доме и на участке обеспечивает высокий уровень комфорта и значительную экономию электроэнергии. Скажем, очень удобно использовать подобный прибор для освещения дорожек на участке или для регулировки яркости ночника в спальне.

Диммеры

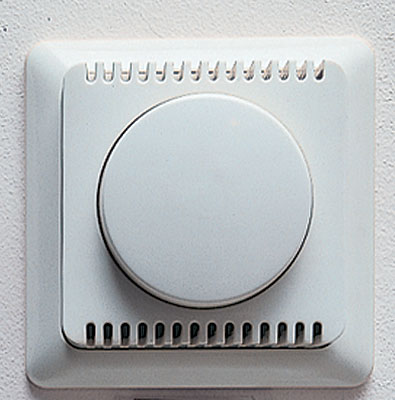

Для изменения освещенности помещений придуманы выключатели со встроенными светорегуляторами (диммерами)- устройствами плавной регулировки яркости лампочки. Они не только создают приятную световую атмосферу, но и экономически выгодны, так как снижают расходы на освещение и продлевают срок службы ламп за счет подачи на них пониженного напряжения.

Диммеры различают по мощности и типам ламп, с которыми они способны работать. Для ламп накаливания сейчас в основном используются тиристорные или другие электронные устройства регулировки выходного напряжения. Яркость галогенных и люминесцентных источников тоже можно регулировать, но совсем иным образом. Врезультате производятся 3типа диммеров: для ламп накаливания и галогенных ламп, рассчитанных на 220В; для низковольтных галогенных ламп, питающихся через трансформаторы; для люминесцентных ламп. Разный принцип действия позволяет использовать одни модели диммеров только с обмоточными (ферромагнитными) трансформаторами, а другие- только с электронными. Поэтому при покупке светорегулятора обязательно сообщите продавцу, для каких и скольких ламп этот прибор вам нужен.

Самые дешевые диммеры первого типа на 500Вт предлагает корейская фирма ANAM (модель AHW3502 стоит примерно $13). Есть универсальные модели, например 6590U компании BUSCH-JAEGER. Такое устройство можно применять (разумеется, не одновременно) с лампами накаливания, "галогенками" на 230В и низковольтными лампами, питающимися через трансформаторы обоих типов. Авсе благодаря тому, что в прибор встроен микропроцессор, который при подключении нагрузки в течение некоторого, достаточно короткого времени тестирует ее, определяя тип, и соответствующим образом перестраивается на необходимый алгоритм управления.

Универсальные диммеры бывают поворотными или сенсорными. Впервом случае регулировка яркости света осуществляется вращением круглой кнопки, а во втором требуется лишь легкое прикосновение к верхней или нижней части клавиши. Сенсорный регулятор может также оснащаться инфракрасным приемником (для дистанционного управления).

Дистанционное управление светом- идеальное решение проблемы для людей, страдающих бессонницей, а также для больных и престарелых, которым трудно передвигаться по дому. Самый простой одноклавишный вариант с пультом стоит около $50 (модель ARS1324T от ANAM). Существуют модели с большим количеством дополнительных функций. Подобные выключатели позволяют управлять освещением как с помощью псевдосенсорных клавиш, так и с пульта ДУ с расстояния до 10м. Более сложные устройства той же фирмы ANAM обладают программируемым отключением через 30, 60 и 90минут (функция Bedtime), шаговой регулировкой освещенности (функция Dimmer), способны имитировать присутствие хозяина в доме, включая и выключая свет по заданной программе, чтобы ввести в заблуждение злоумышленников (функция Crime Prevention). Еще серьезнее система Busch-FerncontrolIR концерна АВВ с дистанционным управлением на ИК-лучах и целым набором уникальных функций. Пульт ДУ с радиусом действия около 15м дает возможность управлять несколькими (до10) выключателями. Причем для комфорта светильники могут быть заранее настроены на желаемые уровни яркости, которые впоследствии устанавливаются нажатием всего одной кнопки. То есть эта система особенно удобна там, где требуется одновременная индивидуальная регулировка нескольких источников света.

Сумеречные выключатели

Сумеречный выключатель включает в себя датчик освещенности и управляющее реле. При падении освещенности ниже заданного уровня датчик подает сигнал на реле, включающее освещение. При повышении уровня освещенности выше заданного уровня реле по сигналу с датчика отключает освещение. Можно дополнить этот датчик датчиком движения: тогда свет, например, на участке будет включаться только в сумерки и только при появлении человека.

Розетки

Для подключения электроприборов используются электрические розетки. Надо иметь в виду, что в нашей стране применяются электровилки двух стандартов: российского (диаметр штырей- 3,5мм) или "евро" (диаметр штырей- 4,5мм). Соответственно и розетки бывают «евро» и «не евро», хотя встречаются и универсальные образцы.

Практически все современные приборы комплектуются вилкой с заземляющим контактом. Но это еще не гарантирует защиту человека от поражения электрическим током. Более того, даже если заземляющий контакт имеют и розетка, и подключаемая к ней вилка, этого тоже мало для безопасности. Главное, чтобы контакт в розетке был действительно заземлен. Вновых домах это предусмотрено, а как добиться того же в зданиях старой постройки, следует узнать у электрика.

Такая, на первый взгляд, незначительная вещь, как розетка, при неправильном выборе может привести к пожару. Особенно если вы установили в квартире "евророзетки", а какое-нибудь мощное устройство (например, утюг, тостер или холодильник) имеет вилку российского стандарта. Не лучше и обратная ситуация- розетка российского образца и вилка "евро". Вы пытаетесь вставить ее в розетку- не лезет. Если поднажать, треснет облицовка розетки. Конечно, существуют переходники. Но, во-первых, довольно мало переходников, одинаково хорошо охватывающих вилку и входящих в розетку, во-вторых, это дополнительные контакты, дополнительные соединения, которые также могут болтаться, и, наконец, в-третьих, эти конструкции малопривлекательны внешне. Поэтому желательно все же установить универсальные розетки.

На что следует обратить внимание при выборе розетки (помимо того, сочетается ли она по цвету с обоями)? Прежде всего, на силу тока, на которую она рассчитана. Этот показатель зависит от примененных материалов и конструкции. Розетка состоит из трех частей: основания, токопроводящих элементов и лицевой панели. Основание (ккоторому присоединяются токопроводящая и крепежная арматура и лицевая панель) может быть керамическим или пластмассовым. Керамическое предпочтительнее в силу своей негорючести и способности лучше рассеивать тепло. Недостатком в этом случае можно считать повышенную хрупкость материала, требующего аккуратного обращения при монтаже. Правда, керамические основания сейчас используют в основном турецкие производители. Практически все европейские фирмы отдают предпочтение пластиковым основаниям, выполненным из поликарбоната со специальными добавками, не поддерживающими горения.

Токопроводящие части розетки могут состоять из латуни без покрытия, луженой латуни или бронзы. Иногда встречаются и латунные элементы с другими покрытиями. Пожалуй, самыми плохими следует признать латунные контакты. Смотрятся они, правда, замечательно- пока новые, блестят как самоварное золото. Но этому довольно быстро приходит конец. Вприсутствии малейшего количества влаги, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро тускнеют и даже зеленеют, что плохо сказывается на их проводящих свойствах. Ктому же они плохо пружинят, из-за чего через какое-то время розетки разбалтываются. Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки. Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство- превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Авот фирмы ABB и JADO в большинстве своих изделий используют контактный узел прижимного типа, без винтов. Людей, привыкших работать с винтовыми контактами, это смущает. Вто же время известно, что в металлических контактных деталях винтовое крепление со временем ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться. Устранить это нетрудно- надо лишь время от времени подтягивать винты. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия. Этим же путем идет испанская компания BJC. Вее розетках благодаря специальной форме прижимного элемента обеспечивается максимальная площадь контакта и надежная фиксация провода, независимо от того, гибкий или жесткий тип кабеля используется при монтаже.

Третьей составной частью розетки является лицевая панель. Еще недавно встречались панели из фенолформальдегидной смолы, обычно темно-коричневого или черного цвета. Они были достаточно прочны, практически негорючи, но под воздействием высоких температур выделяли вредные вещества и, кроме того, отличались малопривлекательным видом. Своим цветовым многообразием современные изделия обязаны появлению малогорючего поликарбоната, из которого и выполнена большая часть лицевых панелей современных изделий.

Многие фирмы предусматривают в оформлении установочных устройств цветные декоративные элементы, которые легко заменить, не вмешиваясь в конструкцию самого изделия. Вставки или рамки можно приобрести отдельно. Теперь, переклеив обои, вам не придется сокрушаться, что старые выключатели не согласуются с ними по цвету. Если в доме есть маленькие дети или излишне любопытные животные, для их дополнительной защиты предлагаются розетки с крышками. Например, такая розетка ARN1225N компании ANAM стоит $3-4,5. Ее выпуклая откидывающаяся крышка может фиксироваться в закрытом, открытом и полуоткрытом положении. Крышка снабжена резиновой прокладкой, плотно закрывает розетку с воткнутой вилкой и вполне надежно защищает устройство не только от шалостей ребенка, но и от попадания внутрь воды. Поэтому ARN1225N рекомендована производителем к применению в помещениях с повышенной влажностью (на кухне, в ванной комнате и т.п.).

Среди других полезных моделей можно назвать розетку с выталкивателем, обеспечивающим дополнительную безопасность при извлечении вилки. Ведь если у вилки нет удобного захвата, ее стремятся выдернуть, потянув за провод. Аделать это категорически запрещено. Венгерская фирма PRODAX предлагает розетку с оригинальным выталкивателем вилки (поцене $4). Механизм выполнен так, что при нажатии на имеющуюся в углу клавишу вы тем самым нажимаете на одно плечо рычага, а второе находится в глубине розетки. Рычаг поворачивается и выталкивает вилку. Установив такую розетку, можно вовсе не прикасаться ни к вилке, ни к проводу.

Функциональный аналог, но другой конструкции поставляет на рынок германская фирма Busch-Jaeger, входящая в концерн ABB. Мы имеем в виду розетку Schuko из серии ReflexSI ($9). Сэтим устройством также не придется прикладывать к вилке много сил, рискуя выдернуть ее "смясом». Она легко выталкивается, если повернуть пальцем изящный рычаг вокруг его оси. При этом в боковых прорезях, которые используются в качестве направляющих, будут двигаться выталкиватели.

Своеобразным вариантом обеспечения безопасности может послужить розетка, которая не допустит незначительного превышения напряжения в сети, а при более сильном сбое сгорит. Безусловно, сгоревшую розетку придется поменять, и все же это несравнимо дешевле, чем ремонтировать кондиционер или компьютер.

Для открытой и скрытой проводки

Вернемся, что называется, к истокам- к моменту, когда вы только собираетесь устанавливать все эти изделия, то есть к ремонту. Практически все электроустановочные устройства выполняются в двух видах- для открытой и для скрытой проводки. При открытой проводке, которая обычно используется в загородных деревянных домах, все эти выключатели, розетки и т.д. обычно просто закрепляются на стене. Ну, может быть, для улучшения интерьера стоит замаскировать проводку пластиковыми коробами.

В городских квартирах или каменных коттеджах в большинстве случаев применяется проводка, скрытая в стенах. Скрытые проводки наиболее распространены и безопасны в эксплуатации. Основной их недостаток- невозможность присоединения новых токоприемников без дополнительных усилий. Скрытые провода выводят на поверхность стен (для присоединения к светильникам, не утопленным выключателям, штепсельным розеткам и другим) через изоляционные трубки, воронки, фарфоровые или пластмассовые втулки. Для утопленных изделий используют установочные коробки (до недавнего времени они были, как правило, жестяными, но сейчас на рынке уже имеется большое количество пластиковых). Встене для их фиксации делается углубление, впоследствии коробка удерживается либо цементным раствором, либо специальными крепежными элементами, предусмотренными в ее конструкции. Например, фирма ABB предлагает для этой цели распорные лапки, фиксируемые винтами. Если вы уверены, что вам никогда не придется ремонтировать проводку, более целесообразной представляется фиксация коробки цементным раствором, если же сомнения на этот счет имеются, тогда предпочтительны крепежные элементы.

Представлены на рынке монтажных коробок и отечественные производители. Например, российская компания PLASTELECTRO предлагает модель PE031007, рассчитанную на монтаж в гипсокартонные стены электроустановочных изделий корейского производства. Дополнительная втулка позволяет использовать эту модель в двух вариантах крепления розетки. Распаечная коробка PlastElectro может поставляться в комплекте с качественным клеммным зажимом компании Spelsberg. Кроме того (иэто очень удобно!), подрезая ступенчатые заглушки на входах, удается получить отверстие, по диаметру точно соответствующее диаметру вводимого кабеля или трубы.

Проблемы совместимости

Задумываетесь ли вы, располагаясь перед телевизором или садясь за компьютер, как правильно и эстетично подключить эти устройства к источникам питания? Для этого существуют специализированные розетки, которые могут использоваться не только для подвода электричества, но и для подключения малоточных цепей (таких как телефон, радио, Интернет, кабельное телевидение, Hi-Fi-аппаратура).

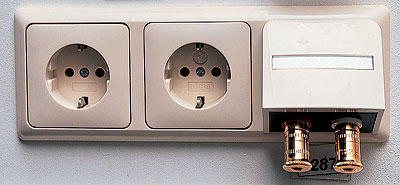

Кабельные телевизионные, радио- и аудиорозетки позволяют скрыть разнокалиберные шнуры и кабели, обычно неряшливо свисающие или пришпиленные к стене. Если заблаговременно предусмотреть такие розетки во всех помещениях, то при перестановке мебели вы не будете связаны необходимостью держать компьютер или телевизор лишь в одном углу. При подборе радиотелевизионных розеток типа TV-FM следует обращать внимание на вариант их исполнения (проходной или оконечный). Проходной означает, что кабель после розетки протянется далее, к другой точке. Это позволяет сэкономить на кабеле и упростить схему подключения, если в квартире несколько телевизоров, но немного снижает качество изображения, особенно если телевизоров более трех. Также в жилых комнатах должны в достаточном количестве присутствовать телефонные розетки. Впоследнее время входят в моду розеточные блоки, которые могут содержать, помимо сетевых, и все перечисленные выше виды розеток в разных сочетаниях. Это облегчает и ускоряет ремонт, поскольку при их использовании все кабели обычно укладываются параллельно либо в короба, либо в штробы в стенах. Однако в последнем случае могут возникнуть дополнительные проблемы. Дело в том, что длинные провода, идущие параллельно друг другу, вызывают появление наводок. Особенно это важно для компьютерных линий. Для них целесообразно применять специальные компьютерные розетки с возможностью разделки экрана кабеля. Впротивном случае экран, наоборот, будет играть роль антенны для помех. Поэтому лучше все же электрические кабели прокладывать отдельно от телевизионных, а также от кабелей для подключения Интернета или проводов для Hi-Fi-аппаратуры.

Кстати, о сочетаниях, комбинациях и перестановках. Если у вас не пропал еще интерес к конструкторам, обратите внимание на предлагаемую компанией BJC серию Iris. Вам предоставляется возможность комбинировать установочные рамки с декоративными накладками, которые легко и надежно фиксируются на рамках. Накладки выпускаются следующих цветов: матовое золото, блестящее золото, матовый никель и блестящий никель.

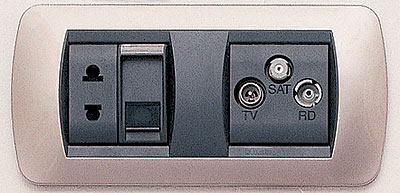

Еще дальше пошли итальянские фирмы BTICINO и VIMAR, изделия которых построены по модульной технологии и отличаются компактностью. Каждый из предлагаемых электроустановочных приборов (аэто может быть все, от банальных розеток и выключателей до стереофонической системы или системы контроля доступа) выполнен в виде небольшого модуля (размерами 4422 и 4444мм), снабженного пружинными защелками. Вустановочной коробке предусмотрено крепление монтажной рамки, в которой имеются выступы и отверстия для защелкивания модулей. Сверху все это накрывается декоративной накладкой. Модули могут варьироваться по виду и занимаемому при установке месту. Их число способно достигать7 (BTICINO), а количество комбинаций приборов и их цветовых решений исчисляется сотнями. Подобным образом у концерна ABB выполнена серия Stylo. Если заранее неизвестно, сколько устройств потребуется подключить, можно поставить широкую установочную коробку и длинную рамку, а пока пустующие места закрыть заглушками, что будет выглядеть вполне эстетично. Впоследствии, если потребуется установить дополнительный выключатель, розетку или другое устройство, достаточно вынуть заглушку и на ее место защелкнуть что-то другое. Ине нужно долбить стены под дополнительные коробки. Модульный принцип позволяет оформить в едином стиле не только систему управления освещением (выключатели) и подводку питания (розетки), но и охранные системы, системы передачи звука, телефонию и т.д., вплоть до эстетичного решения сети глобальной автоматизации всего дома.

Но это мы обсудим подробнее в отдельной статье.
