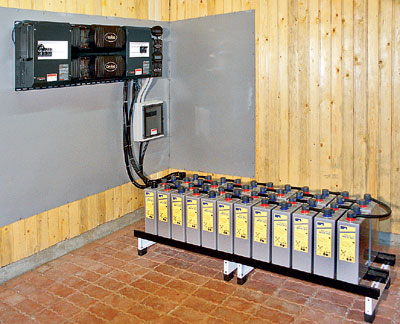

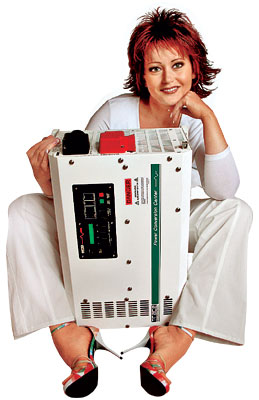

Переносные источники бесперебойного питания массой 10-20кг используются для подключения одного-двух энергопотребляю-

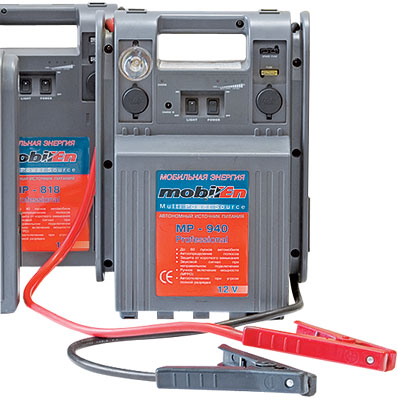

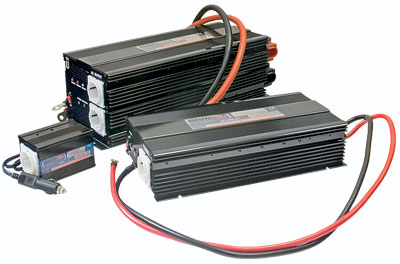

щих устройств, а стационарные способны снабжать электричеством целый дом Электрические закрома Пусковое устройство P4-PRO (MOBILEN) можно использовать для питания аппарата дуговой сварки Электрические закрома Выходная мощность инверторов MOBILEN- 75-5000ВтЭлектрические закрома "СОЛНЕЧНАЯ ТЕХНИКА"

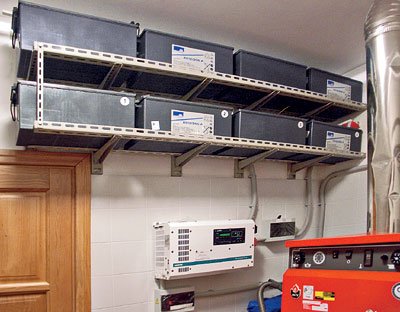

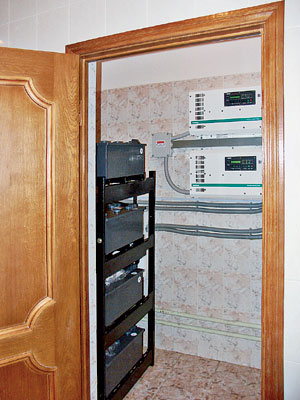

Вариант комбинированной системы бесперебойного питания. Вслучае незначительных перебоев нехватка электроэнергии компенсируется за счет кислотно-
свинцовых аккумуляторных батарей. Если электричества в сети нет долго, инвертор автоматически запускает дизельный генератор Электрические закрома MGE-UPS

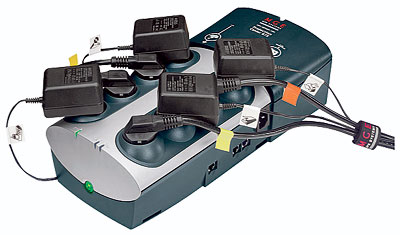

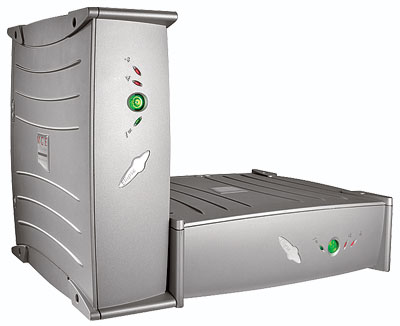

ИБП Ellipse ASR для компьютеров и другого оборудования Электрические закрома Protection Center (MGE-UPS) включает ИБП, сетевой фильтр и блок из восьми розеток
Электрические закрома

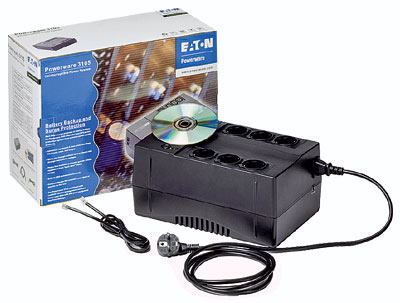

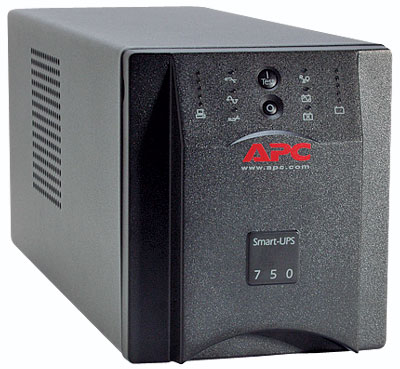

Электрические закрома Серия ИБП Powerware (EATON) для защиты компьютера в домашнем офисе Электрические закрома APC Электрические закрома APC
В современных ИБП обычно используется необслуживаемая герметичная свинцово-
кислотная батарея с гелевым электролитом Электрические закрома SONY Электрические закрома MERIDIAN

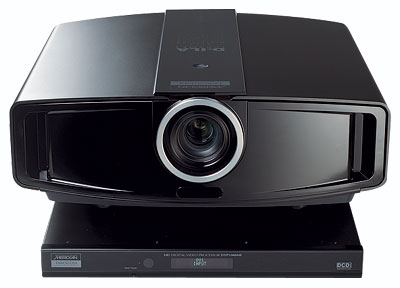

Проекторы в системах домашнего кинотеатра рекомендуется оснащать ИБП, так как их микропроцессоры рассчитаны на плавное отключение тока

Невозможно представить себе жизнь современного человека без разнообразных электробытовых устройств, которые окружают его буквально на каждом шагу. Однако за очевидные удобства, дарованные прогрессом, приходится расплачиваться все большей зависимостью от систем централизованного распределения электроэнергии.

Электрические закрома Хозяева многих загородных особняков вынуждены решать проблему нестабильного снабжения своих домов электроэнергией. Она затрагивает всех, в том числе и владельцев коттеджей, расположенных в самых престижных поселках Любые перерывы в энергоснабжении нарушают привычный ход жизни населения и воспринимаются как ЧП. Граждане оказываются буквально отрезанными от всех благ цивилизации: не работают телевизор, телефон, «глобальное потепление» в холодильнике губительно действует на хранящиеся там продукты... Даже краткосрочные энергосбои способны привести к неприятным последствиям. Особенно это касается компьютеров и других устройств, которые могут пострадать от внезапного «светопреставления». Известны случаи, когда из-за отключений электричества выходили из строя процессоры стиральных и посудомоечных машин. Вообще, чем сложнее и дороже техника, тем больше шансов, что из-за капризов энергоснабжения она окажется безнадежно испорчена.

Другая проблема, с которой особенно часто сталкиваются владельцы автомобилей, гаражей и загородных участков, заключается в том, что возможность подсоединения к магистральным сетям энергоснабжения существует далеко не везде. Между тем иногда возникает необходимость подключить электроприборы в «полевых» условиях. Как быть в подобной ситуации?

Самый простой вариант, который поможет раз и навсегда решить проблему энергоснабжения,- продублировать работу энергосистемы персональными источниками питания. Эти устройства выручат хозяев, когда потребуется организовать работу электроприборов в местах, где отсутствуют электросети. Анаиболее совершенные источники бесперебойного питания (ИБП) позволят обезопасить компьютеры и бытовую технику при аварийном отключении электричества. Другими достоинствами таких устройств (по сравнению, например, с бензо- и дизель-генераторами) являются малые размеры, экологическая безопасность и удобство в эксплуатации. Так, ИБП не загрязняют воздух выхлопами и работают бесшумно. Стоимость переносных моделей с аккумуляторами небольшой емкости- 1-1,5 тыс. руб., а цены на мощные и стационарные ИБП могут достигать нескольких десятков и даже сотен тысяч рублей.

Источник в прямом и переносном смысле

Электрические закрома MOBILEN

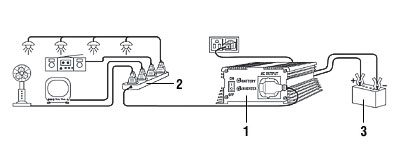

Вот как выглядит структурная схема источника бесперебойного питания. Ксети подключается инвертор (1), который обеспечивает стабильное выходное напряжение 220В. От него питается внутридомовая сеть (2). Кнему же подсоединяется блок аккумуляторных батарей (3) Для всех источников питания используются аккумуляторные батареи, характеризующиеся величиной выходного напряжения, емкостью и другими параметрами (о них речь пойдет дальше). Помимо аккумуляторных батарей в состав устройств могут входить электронный блок управления, позволяющий прибору работать как ИБП в автоматическом режиме, стабилизатор выходного напряжения, автоматическое зарядное устройство.

Выбирая источник энергоснабжения, четко определите круг задач, которые вы собираетесь решать с его помощью. Если он нужен для подключения электроинструментов на садовом участке, а также как источник питания для аварийного освещения и запуска двигателей автомобилей или снегоуборочных комбайнов, то подойдет переносной ИБП, например серий MP, P4-PRO (MOBILEN, Россия), EFOY (SFC, Германия). Эти модели отличаются друг от друга емкостью батареи, максимальной величиной пускового тока, напряжением вырабатываемого тока, массой и временем полной зарядки.

Емкость батарей. Величина заряда, который аккумулятор может отдать в процессе работы. Измеряется в ампер-часах (Ач). Чем больше емкость, тем дольше смогут работать подключенные к аккумулятору устройства. Особенно важна большая емкость при подключении мощных приборов, которым требуется много энергии для длительного действия. Это относится, например, к циркулярной пиле, электросварке ит.п. Если же устройство используется для предохранения компьютеров и аналогичной техники от энергосбоев, емкость батарей обычно не слишком важна.

Максимальная величина пускового тока. Измеряется в амперах (А). Учитывается в том случае, если вы собираетесь использовать устройство для запуска двигателей автомобилей. Переносные источники питания способны вырабатывать пусковой ток 200-1400А. Иесли ток в 200А годится для запуска двигателей садовой техники, мотоциклов и малолитражных легковых автомобилей, то ток в 1400А подходит для двигателей грузовых автомобилей, в том числе дизельных.

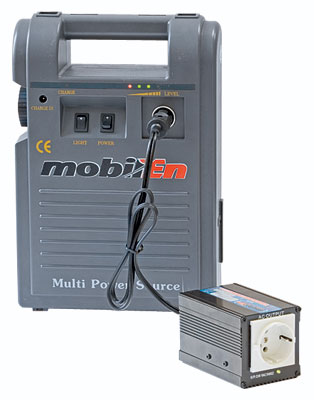

Электрические закрома Модель MP 747 (MOBILEN) имеет массу всего 7,1кг Масса. Важный показатель для переносных устройств, особенно если учесть, что некоторые из них весят 15-20кг.Такая тяжесть объясняется конструкцией аккумуляторных батарей, предназначенных для использования в помещениях. Вподобных случаях применяются кислотно-свинцовые батареи с герметичным корпусом и гелевым электролитом. Их стоимость выше, чем у щелочных аккумуляторов с кислотным электролитом, но у них есть много преимуществ. Во-первых (и это самое главное), такие батареи в процессе работы не выделяют вредный газ. Поэтому их можно без риска для здоровья размещать внутри жилого помещения. Эти аккумуляторы удобны тем, что могут работать в любом положении (не только будучи установлены вертикально), устойчивы к низким температурам, не требуют доливки электролита и просты в обслуживании. Но за безопасность приходится расплачиваться увеличением массы прибора. Поэтому, если устройство предполагается использовать "понемногу, но часто" и в разных местах сада, возможно, имеет смысл подобрать модель с небольшой массой (4-5кг).

Выходное напряжение. Большинство моделей дают на выходе постоянный ток напряжением 12В. Для питания электроники и бытовых приборов требуется переменный ток 220В. Чтобы иметь возможность их подключить, нужны дополнительные устройства- инверторы, или преобразователи тока. Их главная характеристика- номинальная выходная мощность (от десятков ватт до нескольких киловатт).

За безопасность в сети

Источники с функцией бесперебойного питания применяются при нестабильной подаче электроэнергии. Такое устройство остается постоянно подключенным к сети, а к нему, в свою очередь, подсоединяются чувствительные к энергосбоям приборы. При нормальном напряжении в сети инвертор работает на подзарядку аккумулятора или "в фоновом режиме" (в этом случае потребляемая им энергия минимальна и составляет для большинства моделей 20-50Вт). Но как только подаваемое напряжение опускается ниже критического уровня, инвертор автоматически начинает компенсировать нехватку питания за счет ресурсов аккумуляторной батареи.

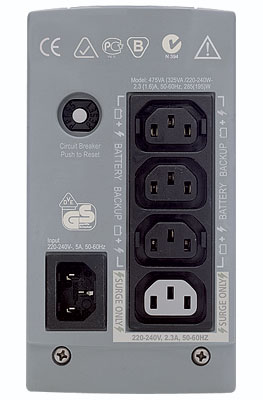

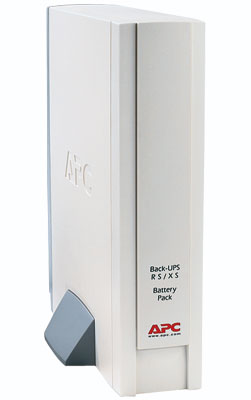

Электрические закрома Система резервного питания BK325-RS (APC) для настольных компьютеров Источники бесперебойного питания используются и для компенсации пиковых нагрузок при потреблении электроэнергии. Если, например, внутридомовая система рассчитана на потребление 2,5 кВт, одновременное подключение нескольких мощных устройств может привести к отключению предохранителей (пробок). ИБП отслеживает такие скачки потребления и при необходимости компенсирует нехватку электроэнергии за счет запаса, накопленного в аккумуляторных батареях. Среди производителей бытовых ИБП, представленных на рынке, наиболее заметны компании АРС, XANTREX, STATPOWER, HEART, EATON (все- США) и «ИРБИС-Т» (Россия).

Взависимости от конструкции электронной схемы управления можно выделить два типа ИБП: Offline и Online. Простые по конструкции приборы типа Offline переходят на энергоснабжение от аккумуляторных батарей лишь при отключении или резком падении напряжения в сети. Устройства типа Online обеспечивают выход переменного тока с оптимальными характеристиками по частоте и форме синусоиды. Подобная техника обеспечивает наилучшую защиту подключенных к ней приборов, но и стоит не дешево. Средняя стоимость системы мощностью около 1,5 кВт, рассчитанной на сутки автономной работы, составляет 70 тыс. руб. Сувеличением мощности быстро растет и цена. Например, модель SW 4548E (XANTREX) (4,5 кВт) обеспечивает подачу электроэнергии в течение 16ч и стоит примерно 200 тыс. руб.

Источники бесперебойного питания для загородных домов часто выполняются в стационарном варианте, а потому занимают немало места. Батареи в них имеют большую емкость, которая позволяет поддерживать подачу электроэнергии в течение многих часов.

Немаловажным параметром для ИБП является время, которое требуется для автоматического переключения питания с сети на аккумуляторы. Бытовые устройства типа Offline обеспечивают переключение в среднем за 30-40мс (миллисекунд), а ИБП типа Online сокращают этот промежуток до 2мс. Персональный компьютер обычно в состоянии выдержать "паузу" до 50-100мс, так что обеспечить его работоспособность может большинство ИБП.

Для автономной подачи электроэнергии в течение долгого времени часто применяют комбинированную систему, состоящую из ИБП и бензогенератора. При отключении напряжения в сети ИБП начинает расходовать ресурс аккумулятора. Если же в течение заданного времени подача электроэнергии не восстанавливается, ИБП автоматически производит запуск генератора. Такие автономные системы способны работать, пока не закончится горючее в баке. Стоимость комплекса- от 120 тыс. руб. (половину суммы составит стоимость генератора). При необходимости можно нарастить емкость комплекса, добавив дополнительные батареи.

Существуют и другие, более перспективные варианты автономных источников питания. Например, комплект из стационарного ИБП и автономного источника электроэнергии (солнечной батареи, ветрогенератора ит.п.). Заплатив однажды за комплект автономного оборудования, владелец дома избавляет себя от регулярного общения с поставщиком магистрального электричества, неуклонного роста его стоимости, перебоев и скачков напряжения. Подобные проекты уже реализованы и вполне успешно работают не только за рубежом, но и в России. Мы планируем рассказать о них в одном из ближайших номеров журнала.

Батарея из батарей

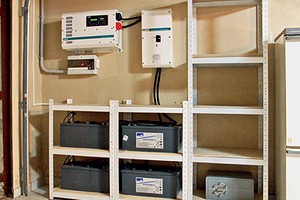

Электрические закрома "СОЛНЕЧНАЯ ТЕХНИКА" Серьезную проблему для многих владельцев стационарных ИБП представляют масса и габариты этих устройств. Достаточно сказать, что в некоторых случаях общая масса таких ИБП достигает нескольких тонн! Возможно, для их размещения потребуется изготовление отдельного фундамента, как, например, для каменной печи. Для хранения аккумуляторов лучше всего использовать помещение с постоянной положительной температурой и небольшой влажностью (допустим, теплый и хорошо вентилируемый подвал). Иногда их размещают в отдельном подсобном строении. Большинство современных моделей аккумуляторов неплохо переносят охлаждение до -20С, хуже- сырость, особенно образующийся конденсат влаги, который приводит к утечкам тока и быстрой разрядке аккумулятора. Для их хранения чаще всего применяют специально изготовленные металлические стойки, способные вынести необходимую нагрузку.

Редакция благодарит компанию MOBILEN, представительство компании EATON и инженерный центр «СОЛНЕЧНАЯ ТЕХНИКА» за помощь в подготовке материала.
