Дверные приборы: тонкости и подробности

Статистика знает все. Ведома ей и динамика перемещений человека по жилищу. Так, ежедневно наш с вами соотечественник 5-6 раз посещает туалет, столько же- ванную, как минимум, 10раз забредает на кухню. Цифры, конечно, приблизительные, но очевидно, что каждый день мы многократно открываем-закрываем межкомнатные двери наших квартир.

Нечего и говорить, дверная фурнитура "плотно вплетена в канву нашей жизни". Когда все эти замки и ручки в порядке, мы их не замечаем, но стоит им забарахлить- безмятежная жизнь сразу оказывается под угрозой. Душераздирающе скрипящие петли, травмированные пальцы и неумолимо заблокированные двери встречаются, увы, не только в фильмах ужасов.

Чтобы избежать крупных подлостей со стороны дверной "мелочи", при покупке важно выбрать "правильную" фурнитуру. Она должна быть надежной, удобной в эксплуатации, красивой- гость может не обратить внимания на богатую люстру или элегантное окно спальни, но дверная ручка непременно попадется ему на глаза. Поэтому проблемами фурнитуры заняты умы инженеров, известных производителей и ведущих дизайнеров мира. Одверных приборах (так называли фурнитуру до Октябрьской революции) для внутренних дверей и пойдет речь в этой статье.

Сезам, откройся!

Для чего нужны всевозможные щеколды, замки, защелки? Ответ очевиден. Вассортименте магазинов, торгующих дверной фурнитурой, представлено великое множество запирающих устройств- от простейших засовов-задвижек до сверхсложных замков высочайшей надежности и прочности. Овариантах замков для входных дверей рассказывалось в статье «Тихая радость замкнутости «.

Для внутренних дверей зданий используются следующие типы запирающих устройств: проходные защелки, защелки с фиксатором (их устанавливают в дверях ванных комнат и туалетов) и "нормальные" замки с ключом. Защелки- самая элементарная разновидность запирающего механизма. Собственно, они и не запирают дверь, а лишь удерживают в закрытом состоянии. Защелки бывают фалевые, роликовые и магнитные.

Роликовые удерживают дверь с помощью свободно вращающегося ролика (катка), фиксируемого пружиной. Взакрытом положении ролик располагается в пазу ответной части дверной коробки. Для открывания двери необходимо приложить некоторое усилие, чтобы задвинуть ролик в паз двери. Выход роликовой защелки регулируется винтом, расположенным на передней планке замка. Двери с защелкой этого типа обычно комплектуются стационарной ручкой.

В фалевых защелках используется косоугольный язычок, также фиксируемый пружиной. Дверь открывается нажатием или поворотом ручки. Преимущество таких устройств перед роликовыми и магнитными заключается в невозможности спонтанного открывания двери, скажем, под воздействием сквозняка. Впрочем, кто-то усмотрит в этом, наоборот, недостаток. Действительно, а как быть, если в вашей семье есть маленький ребенок, еще не дотягивающийся до дверной ручки? Невольная изоляция может стать для него сильным стрессом. Сдругой стороны, перестановка ручек- дело хлопотное, да и «курочить» двери лишний раз не хочется. Решить проблему поможет шнурок, укрепленный на конце нажимного рычага ручки. Практика показывает, что даже дети, едва умеющие ходить, способны открывать и закрывать дверь с помощью такого шнурка.

Для запирания межкомнатных дверей с внутренней стороны используются как обычные замки с ключами (вбольшинстве случаев самой примитивной конструкции), так и специальные задвижки-защелки. Формы и конструкции последних могут быть разнообразными. Задвижки различаются по форме сечения запирающего стержня (плоские и круглые), степени его "открытости" (бывают шпингалеты, в которых стержень виден целиком, в других же моделях "доступна взору" лишь его выдвигаемая часть). Внекоторых задвижках предусматриваются ушки для висячих замков (эти конструкции используются в подсобных помещениях). Также существуют устройства, оснащенные с внешней стороны двери табличкой с перемещающимися надписями: «занято», «свободно». Подобные задвижки были весьма популярны в коммунальных квартирах (особенно у пунктуальных жителей Советской Прибалтики).

Куда более распространены в современных санузлах фалевые защелки с фиксатором. Обычно они оснащаются двусторонней нажимной ручкой и поворотной кнопкой. Эти устройства выпускаются как отечественными, так и иностранными производителями. Стоимость российских и белорусских защелок для санузлов составляет $1,5-10 (производятся на заводах скобяных изделий в Коврове, Бресте, Могилеве, а также в санкт-петербургском объединении "РИГЕЛЬ"). Аналогичный турецкий товар обойдется в $4-20 (фирмы KALE, MAZINI, FIORE). Испанские, финские и итальянские фалевые защелки для санузлов стоят от $10 (их изготавливают итальянцы M.B.C., PASINI, MANDELLI, VALLIVALLI, финская компания ABLOY, испанская MESTRE, шведская ASSA, немецкая JADO и многие другие).

Разновидностью защелок с фиксатором являются ручки-нобы со встроенной поворотной кнопкой запирания. Недостатком конструкции можно назвать небольшие размеры кнопки- это затрудняет манипуляции с ручкой. Внастоящее время на рынке представлены подобные устройства от KALE и TESA (Испания). Цена- от $4 до $10.

Что касается межкомнатных замков с ключом, то по своей конструктивной схеме они не отличаются от аналогичных входных устройств. Разница лишь в простоте механизма замка, уровне его секретности. Согласно ГОСТ 5089-97, в межкомнатных дверях допускается использование замков самого низкого, первого класса с минимальными охранными свойствами. Оно и неудивительно: ворам и взломщикам должны противостоять входные двери. Для межкомнатных замков гораздо большее значение имеет мягкость работы. Ради этого их движущиеся детали часто изготавливают из латуни и аналогичных металлов, способных обеспечить плавный бесшумный ход запирающего механизма.

Ручная работа

Дверные ручки отличаются друг от друга конструкцией (стационарные ручки-скобы и нажимные, нажимные с фалевой защелкой, ручки кнопочного типа), функциональным назначением (входные, межкомнатные, для ванных комнат и туалетов), технологией изготовления и, наконец, материалами корпуса и защитного покрытия. На отечественном рынке дверных приборов широко представлены изделия компаний MANDELLI, VALLIVALLI, COLOMBO, M.В.С. (Италия), ABLOY (Финляндия), JADO, ECO, SCHURING, BODA, HOPPE (Германия), ASSA, MESTRE и других.

Стационарные ручки не имеют подвижных деталей и предельно просты по конструкции. Весьма популярны П-образные скобы разнообразных фасонов. Обычно их длина- от110 до 170мм, высота (относительно плоскости двери)- от 40 до 60мм. Простота конструкции скоб ограничивает возможности их применения, зато практически исключает какие-либо поломки. Изготавливаются такие ручки из широкого круга материалов, самый популярный из которых- нержавеющая сталь с хромовым покрытием. Форма изгиба скобы может быть самой разной, от традиционного прямоугольника до сложных кривых или ломаных линий. Сточки зрения эргономики у ручек-скоб есть по меньшей мере два преимущества. Первое- за П-образную скобу со сглаженными углами практически невозможно зацепиться одеждой. Второе- эти изделия очень гигиеничны, их легко содержать в чистоте.

Также просты по конструкции неподвижные Г-образные ручки и ручки-кнопки, называемые еще набалдашниками. Последние, будучи сделанными из нержавеющей стали с броненакладками, часто входят в комплект замочных гарнитуров для входных дверей повышенной прочности, поскольку не боятся никаких «актов агрессии».

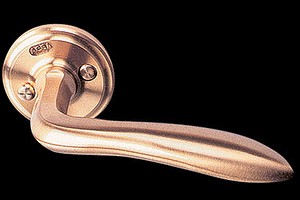

К другому конструктивному типу ручек для межкомнатных дверей (укоторых требования к прочности и взломоустойчивости не особенно высоки) относятся фалевые нажимные модели и поворотные ручки-кнопки. Устройства обоих видов приводят в движение фалевую защелку замка и позволяют, таким образом, открывать или закрывать дверь. Внажимных и поворотных моделях используется один и тот же механизм- фактически они различаются лишь конструкцией элемента, за который мы беремся рукой. Пара нажимных ручек соединяется стержнем, проходящим сквозь дверь. Высота ручки составляет 50-55мм. Длина рабочей поверхности Г-образного рычага обычно делается сопоставимой с шириной ладони (100-120мм). Открывается дверь при нажатии на рычаг. Поворотные ручки-кнопки представляют собой две круглые головки, соединенные сквозь дверь стержнем. Их высота- 50-65мм, диаметр кнопки- 50-65мм.

Выбор того или иного типа фалевых ручек- дело вкуса. Следует лишь учитывать, что нажимные ручки способны зацепить и повредить одежду, но они удобнее в эксплуатации- открыть дверь можно даже без помощи рук. Поворотные модели подобных «вольностей» с собой не допускают, поэтому во многих странах Европы двери в общественных учреждениях предписано снабжать только нажимными ручками, чтобы облегчить участь посетителей-инвалидов.

Механизмы и рычаги влияния

Дверные ручки крепятся на высоте 800-1200мм от пола. Существующий ГОСТ 14624-84 требует установку дверных ручек в общественных и промышленных зданиях на уровне 1000мм от пола. Вотношении «частных» дверей никаких рекомендаций не существует, поэтому лучше всего исходить из правил эргономики, которые гласят: комфортнее всего, когда дверная ручка расположена на уровне пояса и при открывании двери рука согнута в локтевом суставе под прямым углом. Так что в конечном итоге высота установки ручек зависит исключительно от роста хозяев дома.

Расстояние от края двери до оси ручки определяется конструкцией замочного устройства и составляет в среднем 50-80мм. Неподвижные ручки-скобы, не соединяющиеся с замком, рекомендуется крепить на расстоянии 80-120мм от края полотна (чем больше расстояние от края, тем больше усилий потребуется для открывания и закрывания двери). Нажимные и поворотные ручки межкомнатных дверей крепятся на профильный штифт (стержень квадратного сечения) потайными винтами. Асами розетки в одном случае прижимаются к двери только укрепленными на профильном штифте ручками, в другом- стягиваются помимо этого через корпус замка винтами (последний, более надежный вариант иногда называют "немецким", потому что именно его предпочитают любящие основательность немцы). Квходным дверям неподвижные ручки крепятся стягивающими винтами, а для фалевых ручек используется бесшурупное соединение с помощью резьбовых втулок. Оно затрудняет доступ к ручке и ее демонтаж «посторонними элементами», но, конечно же, не может рассматриваться как серьезное препятствие для взломщика. Поэтому, когда важна неприступность двери, разумнее использовать неподвижные модели на стягивающих винтах, защищенных бронированной накладкой.

Главное- чтобы было красиво

Рассматривая в магазине тот или иной гарнитур для межкомнатных или входных дверей, нужно помнить о следующих моментах:

• В зависимости от монтажа двери могут потребоваться дверные ручки с правым или левым исполнением (это касается фалевых устройств). Подбирайте ручку сообразно дверной конструкции.

• Некоторые двусторонние гарнитуры рассчитаны на монтаж в дверях разной толщины (от35 до 80мм). Обязательно уточните, подходит ли выбранная фурнитура к вашей двери.

• Качественно изготовленный запирающий механизм (межкомнатная защелка) работает плавно, бесшумно и без особого усилия. Пружина замка самостоятельно возвращает ручку в исходное положение. Момент на рукоятке не должен превышать 3Нм.

• Язычок замка должен полностью убираться в паз при повороте ручки на угол, не превышающий 45. Чем меньше этот угол, тем комфортнее эксплуатация дверной ручки. Всамых престижных моделях он не превышает величину 20-30.

• Гарнитур для входной двери должен сочетаться с цилиндровой секретной частью. Личинка цилиндрового замка при этом точно подходит под отверстие в фурнитуре. Большинство производителей личинок-цилиндров стремятся к унификации своей продукции, но лишняя проверка не помешает. Поэтому, если вы уже приобрели личинку цилиндрового замка, прихватите ее на «смотр фурнитуры».

• Современные скобяные изделия изготавливаются с применением высокопрочных и стойких к коррозии покрытий. Некоторые из них, впрочем, могут разрушаться под воздействием абразивных чистящих средств (это, в частности, относится к специальным лакам, которыми покрываются изделия из латуни). Уточните при покупке гарнитура, с помощью каких средств его лучше чистить.

Ну и, конечно, дверной гарнитур должен вписываться в общую эстетическую концепцию помещения.

Внастоящее время большой популярностью пользуются ручки, выполненные в стиле high tech (модель Virginia от JADO, ручки-скобы BODA, линия Fusital от VALLIVALLI). Впрочем, изделия "классических" форм из "классических" материалов (латунь) на отечественном рынке тоже представлены прекрасно- их изготовлением занимаются практически все итальянские фирмы, компании ASSA, ABLOY и многие другие. Изредка попадаются и представители более экзотических стилей, например дверной гарнитур Bauhaus (JADO), название которого говорит само за себя.

Что касается материалов и внешнего вида фалевых моделей, ручек-набалдашников и дверных накладок, то здесь наблюдается почти невероятное разнообразие. Для корпуса чаще всего используются хромированная и никелированная сталь, латунь, алюминиевые сплавы. Немцы предпочитают недорогие изделия из пластмасс, алюминиевых сплавов или нержавеющей стали. Пластик, понятное дело, дешев и гигиеничен, но срок его службы невелик. Цена такой ручки может оказаться очень низкой, около $0,5-1. Алюминий и сталь стоят дороже, но алюминий хорош тем, что на его поверхности слабо видны царапины, сталь же вообще прочна и мало изнашивается. Испанские и итальянские мастера дверной фурнитуры изготавливают более дорогие ручки с накладными частями и покрытием из натуральной кожи (серия Fedora, VALLIVALLI), дерева, стекла, драгоценных металлов. Так, испанская фирма MESTRE использует для декорирования своих изделий хрусталь, дорогие породы дерева, муаровое стекло, а итальянские производители MANDELLI и COLOMBO- гальваническое покрытие из никеля, хрома и даже золота.

Но элитные дверные гарнитуры являют собой не только триумф дорогих материалов, прежде всего они- плод работы известных дизайнеров. Например, над обликом ручек итальянской компании VALLIVALLI трудились такие мастера, как Matteo Thun, Antonio Gitterio, Gustav Peichl. Неудивительно, что подобные изделия отличаются изысканной красотой, эргономичностью и удобством в эксплуатации. Medicea- одна из самых популярных серий ручек VALLIVALLI- появилась на свет еще в далеком 1934г., но продолжает пользоваться спросом и в наши дни. Срок службы у солидных дверных ручек тоже солидный- фирма ABLOY гарантирует безотказную эксплуатацию своих моделей в течение минимум 20лет, VALLIVALLI- до 30лет. Разумеется, это не может не отразиться на цене. Модель Presto (ABLOY) стоит порядка $100, наиболее дорогие ручки COLOMBO- около $150, стоимость же ручек из линии Fusital (VALLIVALLI) доходит до $800.

Если же вы вознамеритесь оформить свой дом в архаичном стиле, для этого подойдут кованые дверные изделия, изготавливаемые либо вручную, либо методом машинной ковки (гарнитуры итальянской компании IND.I.A). Такие авторские работы придают жилищу неповторимую индивидуальность. Стоимость одного изделия, в зависимости от сложности, составляет $30-70.

Среди моделей, выполненных в архаичном стиле, надо отметить так называемые ручки-стукалки, которые устанавливаются на входные двери и служат одновременно и ручкой, и дверным молотком. Это достаточно массивные конструкции, производимые из чугуна или бронзы, их поверхность часто подвергается патинированию и искусственному старению.

Репортаж с петлей в кармане

Межкомнатные двери снабжаются петлями двух типов: ввертными и традиционными навесными. Первые состоят из пары цилиндров, вворачиваемых в дверное полотно и коробку. Во вторых прикрепляемым фрагментом являются "карты" или "крылья"- пластины с отверстиями под шурупы. Такие петли состоят из двух карт с отверстиями для шурупов. Карты соединяются круглым стержнем (баутом). Если они выполнены из листа, сложенного вдвое и огибающего стержень, петля называется огибной. Петли из более толстого листа, в которых огибается только баут, называются подгибными. При прочих равных условиях подгибные петли проще в изготовлении, их производство дешевле, и поэтому они получили более широкое распространение. Стержень закрепляется в нижней половине одной из карт.

Навесные петли, в свою очередь, делятся на универсальные (шарнирные), право- и левосторонние (полушарнирные). Существуют также взломоустойчивые петли для входных дверей, снабженные устройствами, препятствующими снятию двери (специальными противоотжимными ригелями). Увсех этих петель свои достоинства и недостатки и, конечно, своя область применения.

Навесные петли используются чаще других. Причина этому- простота их конструкции, отражающаяся на стоимости. Комплект односторонних навесных петель российского производства для одной двери обойдется покупателю в $1-5. Универсальные петли стоят чуть дороже ($1,5-7), но при этом пользуются неизменной популярностью у населения- приобретая их, вы избавляете себя от необходимости ломать голову, подойдут ли петли к двери (онигодятся как для правосторонней, так и для левосторонней подвески). Увы, универсальные модели, в силу своей конструкции, неразъемны- оборудованную ими дверь можно снять, лишь отвинтив шурупы. Кроме того, эти петли имеют несколько поверхностей трения и потенциально более скрипучи.

Впрочем, скрипеть могут даже обычные петли, если они смонтированы с перекосом, из-за которого в механизме возникают дополнительные нагрузки. Для уменьшения силы трения петли рекомендуется 1-2 раза в год смазывать. Существуют еще навесные модели, в которых передающая усилие ось контактирует со свободно вращающимся шариком или подшипником. Такие петли отличаются несравненно более мягким ходом и практически не скрипят.

Ввертные модели используются для межкомнатных дверей импортного производства- итальянских, испанских, финских (чаще всего и сами петли производятся в этих же странах). Половинки петли снабжены не пластиной-картой, а одним или двумя штырьками с резьбой. Спомощью этих штырей одна половина приворачивается к дверному полотну, а другая- ккоробке. Достоинством таких моделей является декоративная привлекательность. Что касается прочности монтажа дверей, то по этой части накладные петли надежнее. Ввертные петли обычно устанавливаются только на тонкие двери массой 20-50кг. Наоборот, тяжелые двери (массой более 60кг) монтируются на навесных петлях с высотой карты 125-150мм и шириной, соответственно, 40-45мм. Возможна установка двери на 3 и даже 4петли. ГОСТ14624 рекомендует в подобных случаях размещать их на расстоянии 250мм от верха и низа полотна, третья петля крепится на расстоянии 250мм от верхней. Все петли должны находиться вне пределов горизонтальных обвязочных брусков (вслучае деревянных дверей). Зарубежные производители дают собственные рекомендации по подбору и установке петель. Вчастности, такие рекомендации разработаны компаниями ASSA (Швеция), FISKARS (Финляндия), HOPPE (Германия). Воснове рекомендаций лежат диаграммы, по которым, зная габариты дверного полотна и его массу, легко рассчитать необходимое количество петель.

Фирма ASSA предлагает расширенные рекомендации, в которых используется "приведенная" масса двери- сумма численных значений массы двери и поправочных коэффициентов.

Большое количество петель не способствует качественной работе дверной конструкции. Практика показывает, что точно расположить на одной прямой стержни даже трех петель (сучетом всех сезонных, температурных и осадочных деформаций коробки и полотна) практически невозможно. Самые безобидные последствия этого- скрип двери. Впринципе же возникающие деформации способны привести к разрушению петли или к провисанию полотна. При установке на одну дверь трех или четырех петель лучше всего воспользоваться моделями с возможностью боковой регулировки расположения карты (например, NTR110Ч30TSS от FISKARS). Об особенностях монтажа входных дверей и петлях для них рассказывалось в №10 нашего журнала за 2002г.

Для дверей с притвором (их еще называют фальцованными) нужны специальные петли, крылья которых заходят под выступ дверной коробки. Двери с притвором могут оснащаться и ввертными петлями.

Двери, которые должны отворяться в обе стороны (качающиеся), навешиваются на пружинных петлях, состоящих из трех карт и двух подпружиненных шарнирных соединений. При открывании в одну сторону дверь поворачивается вокруг шарнираI, при открывании в другую сторону- вокруг шарнираII. Пружины необходимы для возвращения полотна в закрытое состояние.

И прочие приятные мелочи

Место монтажа замочного механизма в двери закрывается металлической пластиной-накладкой. Накладка может быть сплошной, то есть общей для ручки и замочного механизма (ее еще называют палетой) и раздельной для каждого из этих устройств (розеточной). Розетка для замочной скважины с прорезью для ключа называется также ключевиной, а однотипный комплект всех деталей (защелка, ручка, дверные накладки)- дверным гарнитуром.

Сплошные накладки отличаются массивностью и обеспечивают более высокую прочность закрепления гарнитура. Ими обычно комплектуются входные двери. Недостаток конструкции- внеобходимости точного соответствия размеров всех деталей гарнитура друг другу. Ведь каждая компания-производитель предпочитает выпускать ручки с накладками по собственным стандартам. Делается это, чтобы продавался не только замок, а весь комплект целиком. ВЕвропе существует, правда, стандарт на размеры отверстия под личинку: высота- 35мм, ширина нижней части- 11мм, диаметр верхней части- 18мм. Авот еще один важный размер- расстояние между осью ручки и осью замочной скважины- задается производителями произвольно. Чаще других встречаются накладки, у которых он составляет 70-80мм, но это отнюдь не всеобщее правило. Поэтому, чтобы избежать замочно-накладочных нестыковок, при покупке накладки удостоверьтесь, что она подходит к имеющемуся замку. Срозетками подобных сложностей обычно не возникает, подобрать их существенно проще. Поэтому в Европе абсолютное большинство межкомнатных дверей оборудуется именно такими накладками.

При полутора- и двупольных дверях нужны еще устройства для закрепления одной из створок (которую обычно не отворяют) в неподвижном положении. Такие устройства называются врезными задвижками или шпингалетами. Вних используется перекидной рычаг, который толкает стержень, закрепляющий дверь. Врезультате стержень вдвигается в личинку, заделанную в коробке. Различают нижние шпингалеты, имеющие минимальную длину (обычно 225мм), и верхние, длина которых (как правило, 370мм) определяет удаленность шпингалета от пола не более чем на 1800-1900мм. Это необходимо для удобства отпирания двери. Использование верхних шпингалетов может представлять некоторое неудобство для низкорослых людей. Но зато входные пазы в ответной части гарантированно не забьются пылью, как это иногда происходит с нижними шпингалетами. Стоимость шпингалетов отечественного производства- от $0,5 до $1,5.

В последнее время, помимо традиционных скобяных изделий, входные и межкомнатные двери все гуще обрастают разнообразной электронной аппаратурой контроля доступа, которая призвана обеспечивать безопасность обитателей дома. Этот сегмент рынка развивается особенно быстро, и высокотехнологичные разработки, еще недавно использовавшиеся в промышленности, постепенно проникают и в повседневный быт. Оновинках в этой «области высоких технологий» мы расскажем в одном из следующих номеров журнала.

Расчет массы двери с учетом поправок (по данным фирмы ASSA)

Редакция благодарит компании "СЕЗАМ", DOORLOCK, VALLIVALLI, «РУССКАЯ КОВКА», «ЛОКМАСТЕР» за помощь в подготовке материала.
