Чем отличается УЗО от дифавтомата и что выбрать для установки: простыми словами

Тем, кто часто сталкивается с проблемами с электропроводкой или собирается строить свой дом, приходится разбираться с функционалом электрооборудования. Чтобы защитить себя от аварий и сохранить бытовые электроприборы, важно понимать, чем отличается УЗО от дифавтомата, какое из этих устройств лучше установить в доме. Разберемся во всех тонкостях этого вопроса.

Чем отличаются УЗО и дифавтомат

Что такое УЗО
Что такое дифавтомат
Сравниваем защитные устройства
— Функционал
— Особенности монтажа
— Цена
Чем визуально отличаются устройства
— Схема
— Маркировка по току
— Аббревиатура
Что лучше выбрать

Что такое УЗО

Расшифровка аббревиатуры — устройство защитного отключения. Его ставят в щитке перед автоматом или, как его еще называют, автоматическим выключателем.

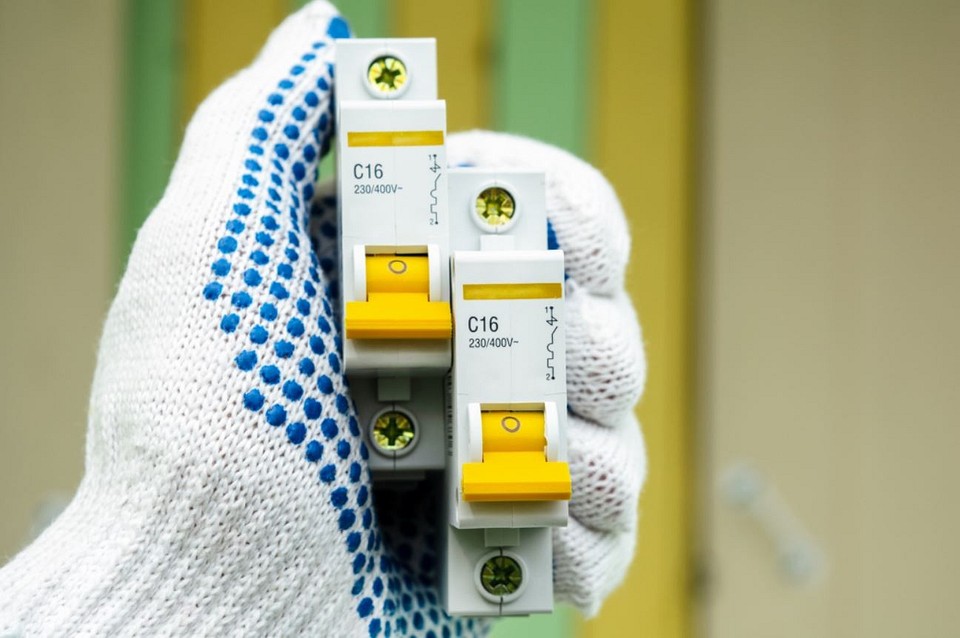

Сначала разберем функцию автомата. Он срабатывает при утечке тока или при коротком замыкании. Как только происходит перегрузка, нарушение изоляции или короткое замыкание, автоматический выключатель отключает линию. У каждого автомата свой номинал: от 6 до 125 А. Цифра показывает, какой ток устройство может через себя пропустить.

Автоматический выключатель работает в тандеме с УЗО, ставится в щитке после него. Устройство защитного отключения функционирует так: в жилище электроток поступает по проводу «фаза», выходит по «нулю». Задача устройства — замерить токи и вычислить разницу между ними. В норме токи на выходе и входе должны быть примерно одинаковы. Если разница превышает норму, прибор размыкает линию.

Тандем УЗО и автомата защищает проводку от разных проблем. Первый срабатывает при утечке тока, второй — при коротком замыкании. УЗО выпускают в разных номиналах. Они отличаются максимальным током утечки и номинальной пропускной способностью. Эти значения указывают на корпусе устройства. При подборе тандема автомат-УЗО номинал последнего выбирают на порядок выше, чем номинал автоматического выключателя. К примеру, если автомат на 25А, то УЗО — на 32А. Важный момент. На одно устройство защиты можно подключать несколько автоматов.

Что такое дифавтомат

Дифференциальный автомат тоже предназначен для защиты сети. Он объединяет функции автомата и УЗО, но функциональнее. К блоку дифзащиты добавлены максимальный расцепитель и тепловая защита. Таким образом, автоматический выключатель дифференциального тока, он же дифавтомат или АВДТ, выполняет такие функции.

• Защита электросети от короткого замыкания.
• Отключение питания при перегрузке линии, предотвращение чрезмерного нагрева изоляции.
• Защита от повреждения изоляции и поражения электротоком.

Важный момент. АВДТ подключают к каждой отдельной группе освещения или розеток.

Сравниваем УЗО и дифавтомат

Разберем простыми словами, чем отличается узо от дифавтомата.

Функционал

Основная разница в функционале между УЗО и АВДТ в том, что у первого устройства есть реакция только на утечку тока. У дифавтомата точность срабатывания выше. Он реагирует на любые аварийные ситуации, в том числе на появление сверхтоков. Таким образом, УЗО предназначен для защиты человека от поражения электротока. АВДТ делает то же самое, помимо этого он защищает проводку и подключенную к сети технику.

Важный момент. При срабатывании защиты важно точно определить причину отключения. Проще всего это сделать с тандемом УЗО-автомат. Если сработало устройство защиты, значит, на линии появилась утечка электротока. При срабатывании автомата надо искать участок с коротким замыканием либо убирать перегрузку. АВДТ «не показывает» причину срабатывания. Нужно проверять всю электропроводку и подключенную к ней технику, чтобы найти проблему.

Особенности монтажа

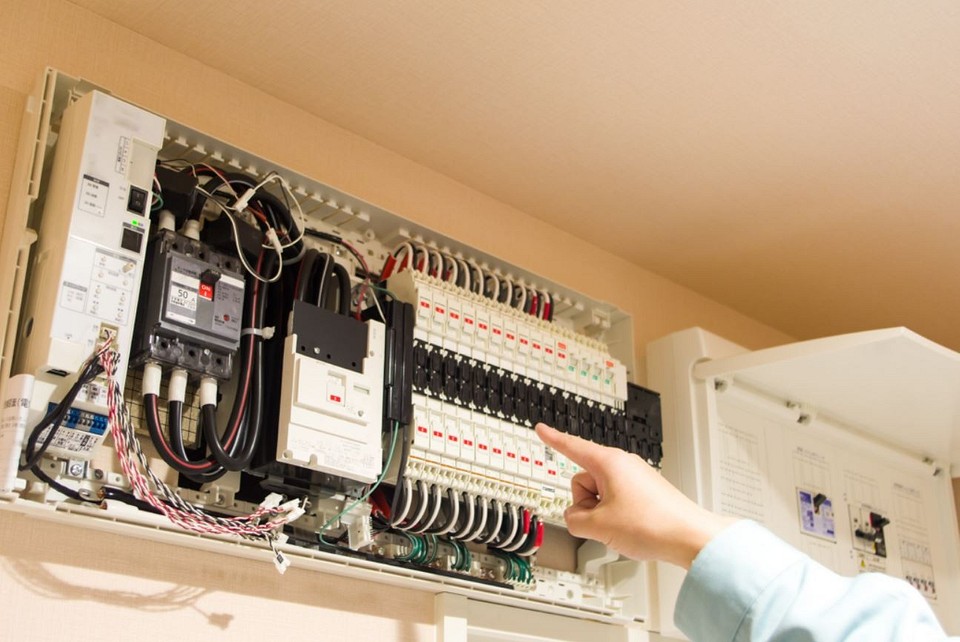

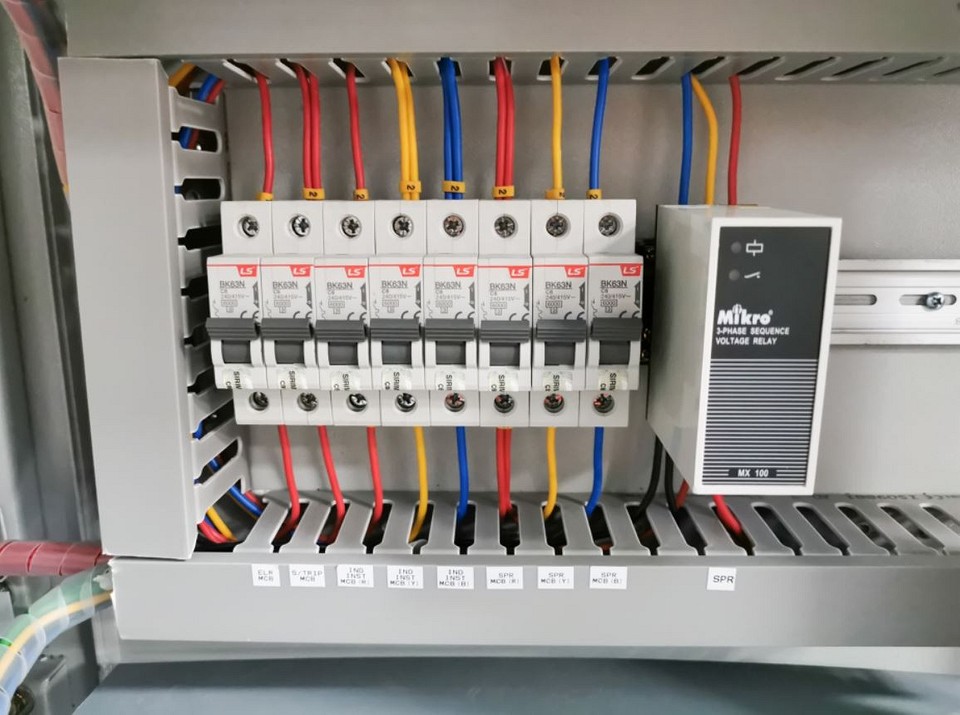

Элементы устанавливают в распределительном щитке, где место для установки распределено на модули. Поэтому важно, чтобы все нужные элементы помещались. УЗО и АВДТ примерно одинаковы по размеру, первый немного больше. Каждый из них занимает по два модуля. Однако надо помнить, что дифавтоматы ставят на каждую группу розеток либо освещения, а связку УЗО-автомат на одну линию. Таким образом, дифференциальных автоматов придется поставить больше, следовательно, места в щитке они займут больше. Выпускают одномодульные дифавтоматы, но они очень дорогие и редко бывают в продаже.

Цена

В среднем, цена тандема УЗО-автомат немного ниже, чем АВТД. Но ошибкой было бы думать, что их установка обойдется примерно в одну сумму. При прочих равных условиях для обеспечения электрической безопасности дифавтоматов нужно поставить больше, поскольку одно УЗО может работать с несколькими автоматами. Поэтому система с АВТД обойдется владельцу дороже.

Чем визуально УЗО отличается от дифавтомата

Внешне оба прибора очень похожи. В обоих случаях есть компактный корпус, на котором расположена кнопка с надписью «Тест» и тумблер включения. Кроме того, обязательно указаны значения тока утечки и номинального. Есть и визуальные отличия УЗО от дифавтомата. Разберем их подробнее.

Схема

Большая часть производителей наносит на корпус прибора его условную схему. Рисунок может находиться на боковой поверхности или спереди. Для УЗО на схеме обозначен дифференциальный трансформатор, его изображение похоже на замкнутую петлю. Она соединена с подвижными контактами и охватывает отходящие провода. У дифавтомата к этой схеме добавлены обмотки теплового и электромагнитного расцепителя.

Маркировка по току

Ток утечки на обоих приборах маркируется одинаково: значок IΔn и цифра. Допустимый ток обозначают по-разному. Для УЗО это цифра и единица измерения, например, 21 А. У дифференциальных автоматов перед числом ставят букву С, которая указывает на время-токовую характеристику. Это может быть, например, С25 или С16, т.п.

Аббревиатура

На корпусе обычно указывают название прибора в виде аббревиатуры. Встречаются такие варианты.

• Устройство защитного отключения: ВД, он же выключатель дифференциальный, УЗО, переключатель дифференциального тока. Иностранный производитель маркирует свой продукт RCD. Это аббревиатура от residual current device.
• Дифавтомат. Полное название — автоматический выключатель дифференциального тока, аббревиатура АВДТ. Продукция иностранных компаний маркируется RCCB, это сокращение от названия residual current circuit breaker.

Помимо аббревиатуры большинство производителей пишут на корпусе полное название прибора. Обычно такая надпись находится на сбоку устройства. Если названия на корпусе нет, оно обязательно должно быть в паспорте электроприбора. Поэтому если есть сомнения, нужно уточнить в техдокументации.

Что лучше поставить: УЗО или дифавтомат

Оба защитных устройства осуществляют автоматическое отключение при аварийной ситуации. Их основное отличие — в функционале. Поэтому используют их немного по-разному. УЗО всегда устанавливают вместе с автоматом. Дифавтомат — самодостаточный прибор, его монтируют на линию или на ввод. При возникновении аварийной ситуации по связке УЗО-автомат причину отключения можно определить сразу, для дифференциального автомата это невозможно.

Надо знать, что по нормативам отдельные АВДТ или УЗО устанавливают в каждом помещении с повышенной влажностью: на кухне, в санузле. Для «сухих» комнат это не обязательно. Специалисты советуют поставить отдельный УЗО с высокой чувствительностью в детской, чтобы защитить ребенка от случайного поражения током. Таким образом, для квартир или домов с одной фазой требуется несколько защитных элементов, их подбирают так, чтобы они подходили для щитка, в том числе, и по размеру.

Трехфазное подключение, которое распространено в частных домах, предполагает заведение четырех проводов. В таком подключении напряжение между фазами 380 В, поэтому для него используют трехфазные элементы. Они немного крупнее, занимают больше модулей в щитке. Несмотря на это, нужно правильно подбирать устройства. Так, при наличии в доме, например, электрокотла, не стоит на вводе ставить трехфазное устройство. При аварии оно отключит сразу всю линию, обесточит электрокотел. При отсутствии в доме людей отопление замерзнет. Оптимально поставить на линию, идущую к электрокотлу, трехфазный дифавтомат и по отдельному УЗО на каждую фазу. Тогда при аварии отключится только «проблемная» линия.

Выбирая тип защитного устройства, надо помнить, что дифавтоматы ставят на каждую линию или группу. Они дорого стоят и занимают много места в щитке. Тогда как УЗО с группой автоматов для каждого обойдутся дешевле, займут меньше места. Многие считают, что такое решение надежнее, удобнее и дешевле. При этом очень важна точность подбора номиналов приборов и их грамотный монтаж. Лучше всего доверить расчеты и монтаж профессионалам.
