Большая кровать для маленького хозяина

01.01.2001

Кровать со спальным местом 90 190 см, с вместительными выдвижными ящиками и открытым отделением. Необходимые детали, схема сборки.

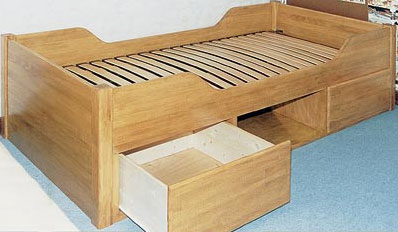

Будущий маленький хозяин кровати очень хотел, чтобы она была ему по росту даже через несколько лет и чтобы в ней можно было хранить кучу всяких необходимых вещей. Придирчиво осмотрев то, что получилось, он остался доволен широкими и вместительными выдвижными ящиками и расположенным между ними открытым отделением

Минимальныйнабор инструментов

Фрезерная машина.

Вибро-шлифовальная машина.

Лобзик.

Дрель на держателе.

Эта кровать- разборная и рассчитана на вкладывающуюся решетку из деревянных перекладин и одноместный матрас 90190 см. Лучше всего поставить ее боком к стене, а ящики следует устанавливать, исходя из выбранного положения кровати. Для изготовления деталей каркаса и подкладных брусковгодятся панели из склеенных сосновых пластин. Для внутренних перегородок подойдет клееная фанера, а для стенок ящиков- ель.

Боковины

Каждая боковина состоит из низкой рамы, на которой укреплена панель с тремя просверленными несквозными боковыми отверстиями. Рамы состоят из двух продольных реек, соединенных четырьмя вертикальными стойками с помощью шипов и пазов. На внутренней стороне промежуточных стоек вырезаны пазы для перегородки открытого отделения. Продольные рейки завершаются шипами, обеспечивающими крепление к угловым стойкам, имеющим пазы в нижней части. Вверхней части стоек просверлены по три несквозных отверстия для соединения с панелями боковин шкантами. Кроме этого на внутренней стороне стоек просверлено еще по четыре отверстия для шкантового соединения с торцевыми щитами. Рамы и панели также скрепляются между собой шкантами. Отверстия для шкантов на угловых стойках должны быть размечены так, чтобы торцевые щиты были углублены на 22мм. Это расстояние соответствует толщине передней стенки ящиков. Чтобы ребенку было удобно забираться на кровать, одна из боковых панелей выпиливается лобзиком в верхней части, после чего место спила шлифуется рашпилем и шкуркой.

Фурнитура

Шканты диаметром 6 и 10мм.

8 металлических уголков с установочными винтами и гайками.

4 уголка с резьбой.

4 рейки для скольжения ящиков.

Грунтовка.

Полуматовый лак.

Торцевые щиты

Большая кровать для маленького хозяина Схема сборкиЭти щиты представляют собой две доски, склеенные горизонтально борт в борт. Сторцов они имеют по четыре отверстия для соединения шкантами с угловыми стойками. При сборке щиты тоже должны быть утоплены, но только на 10мм.

Центральное отделение

Оно сделано из клееных фанерных щитов, края которых входят в пазы промежуточных стоек, а также нижних соединительных распорок, закрепленных металлическими уголками и шурупами на внутренней части каркаса. Днище этого отделения лежит одновременно на поверхности соединительных распорок и на подкладных брусках, привернутых к нижним продольным рейкам.

Ящики

Их стенки вырезаны из еловых досок, паз выбран на расстоянии 1см от нижнего края, а верхние края закруглены. Резьба по периметру на внешней стороне передних стенок выполнена фрезой. На их внутренней стороне вырезан паз, соответствующий пазу на других стенках, в них вставляется дно при скреплении стенок ящиков шкантами.

Сборка и отделка

Чтобы наружные края кровати не могли поранить ребенка, закруглите их на фрезеровальной машине. После сборки положите отшлифованные детали под пресс. Когда клей высохнет, снова отшлифуйте их более мелкой шкуркой и тщательно очистите от пыли. Затем нанесите грунтовку, а сверху- два слоя полуматового лака. Чтобы поверхность была особенно гладкой, мы рекомендуем между нанесением слоев слегка отшлифовать ее. Боковины соединяются с торцевыми щитами с помощью металлических уголков винтами и гайками. Ящики скользят по рейкам с роликами, прикрепленным шурупами к перегородкам центрального отсека и подкладным брускам на внутренней стороне торцевых щитов.

Кровать из натурального материала с решеткой из деревянных планок, обеспечивает достаточную вентиляцию матраса.

Таблица необходимых материалов (размеры даны в миллиметрах)

БОКОВИНЫ
Название	Кол-во	Размер	Примечания
Угловая стойка	4	6206060	Выбранные четверти, отверстия под шканты и гайки
Верхняя продольная рейка	2	19605030	Шипы, пазы
Нижняя продольная рейка	2	19605030	Шипы, пазы
Внешняя стойка	4	3003030	Шипы
Промежуточная стойка	4	3005030	Шипы, паз
Боковой щит	2	190030022	Выпиленный вырез, выбранные четверти, отверстия под шканты
ТОРЦЕВЫЕ ЩИТЫ
Щит	2	87060022	Склеенные из двух пластин, выбранные четверти, отверстия под шканты
ЦЕНТРАЛЬНОЕ ОТДЕЛЕНИЕ
Cоединительная распорка	2	8465025	Паз
Подкладной брусок-суппорт	3	6404025
Подкладной брусок скругленный		1010
Дно	1	8466805	Клееная фанера
Боковины	2	8563005	С пазами
Перегородка	1	6803005
ЯЩИКИ
Передняя стенка	2	60027022	Паз, выбранный по периметру, отверстия под шканты
Боковины	4	55023518	Паз, отверстия под шканты
Задняя стенка	2	52523518	Паз, отверстия под шканты
Дно	2	5425355	Клееная фанера

Источник: Журнал «Идеи вашего дома»№8
