В шубе из воздуха

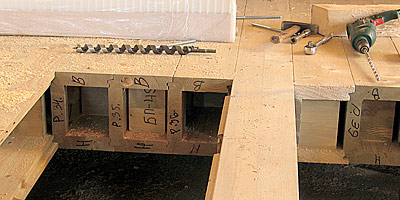

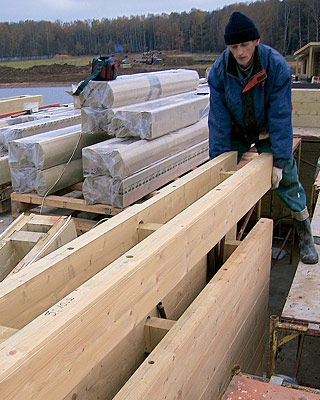

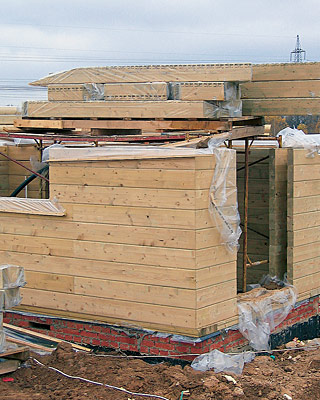

Выравнивание фундамента по горизонтальному уровню проводят сплошной кирпичной кладкой Перекрытия пола собирают из ДПБ расчетной толщины Перед отправкой на стройплощадку ДПБ маркируют и упаковывают в полиэтиленовую пленку Блоки поднимают на стену и устанавливают вручную Торцовые соединения делают "в шип" Блоки соединяют шурупами-"глухарями" с помощью шуруповерта Перед укладкой нового блока в пазы закладывают утеплитель Торцы ДПБ заклеивают заглушками в заводских условиях

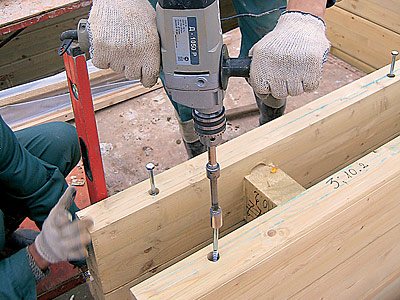

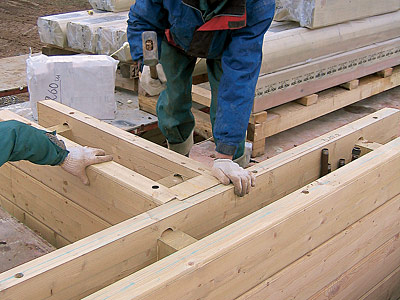

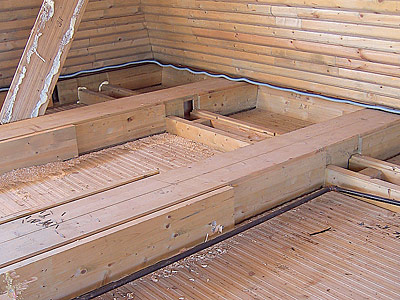

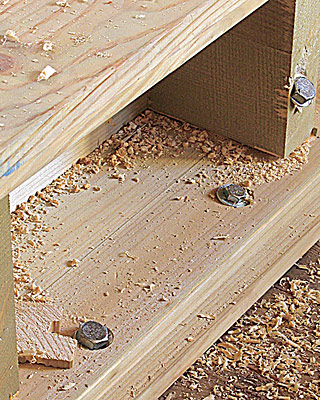

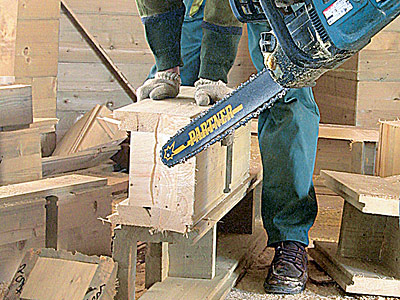

Блоки, соединенные по углам "без остатка", зазоров не имеют; их также запенивают изнутри Впроемах окон торцы ДПБ заклеивают заглушками заподлицо с дном паза для закладки оконного блока Блоки пола соединяют и крепят шурупами-"глухарями" Отверстия под трубные проходки в ДПБ делают бензопилой и впоследствии запенивают

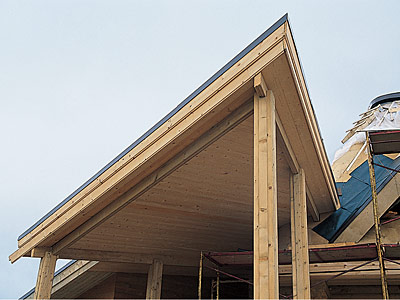

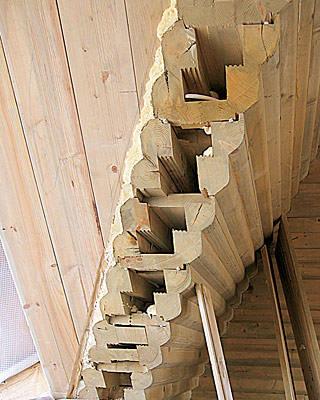

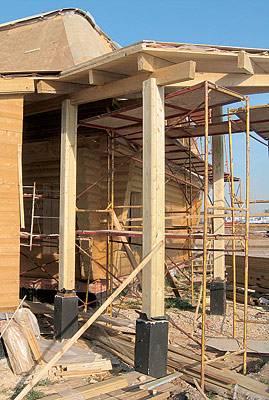

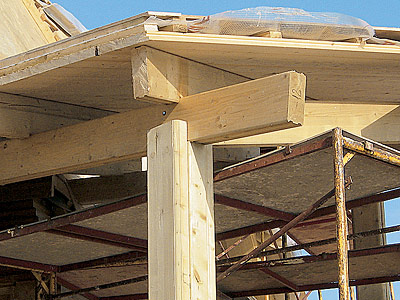

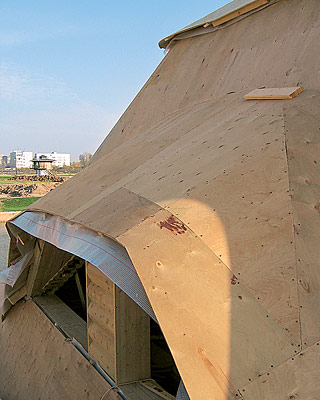

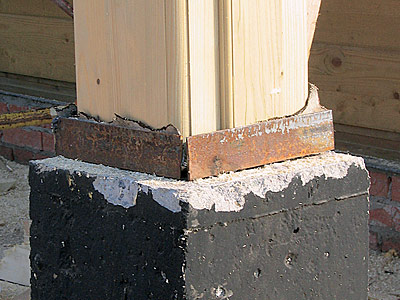

Наклон скатов шатровой крыши обеспечивается особой конструкцией блоков Ввертикальный паз оконного проема помещают закладную доску, к которой крепят оконный блок Крыша веранды держится на опорных столбах из ДПБ Столбы из ДПБ фиксируют на бетонных основаниях обвязкой из стального уголка. Сверху их соединяет балка, на которую опираются стропила крыши веранды

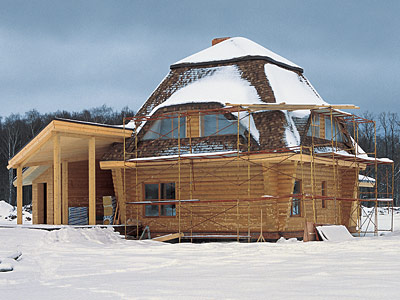

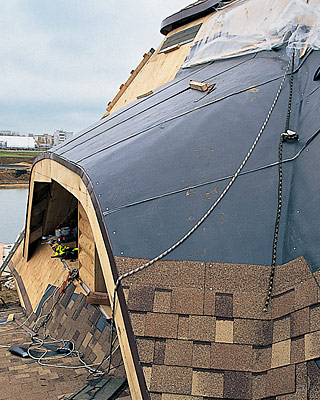

Коробка дома не имеет усадки и готова для проведения отделочных работ Кровлю укладывают на герметичный подкладочный ковер по технологии TEGOLA. Мягкую черепицу склеивают посредством точечного нагрева газовой горелкой. На крыше монтируют кронштейны системы, препятствующей лавинообразному сходу снега

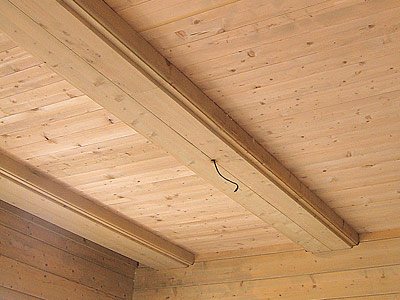

Вбоковые пазы балок перекрытий заводят концы досок потолка

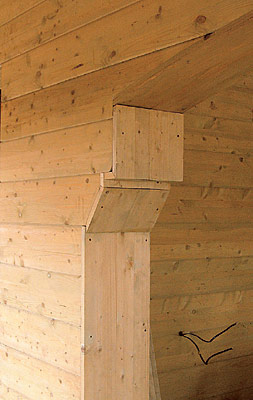

Столбы арочного межкомнатного проема поддерживают балки потолка Перед установкой оконного блока торцы проема зашивают декоративными досками

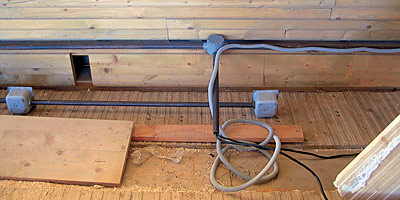

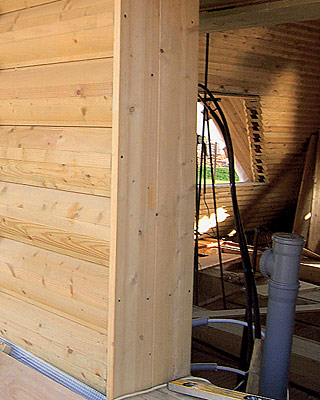

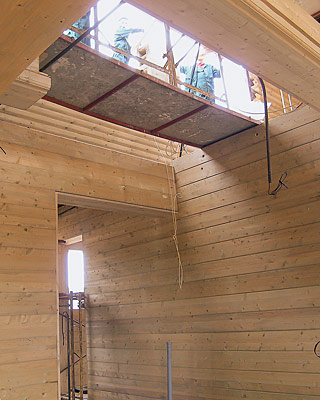

Разводку электропроводов, труб отопления и канализации делают в полости перекрытия

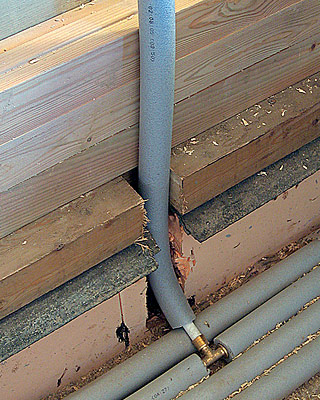

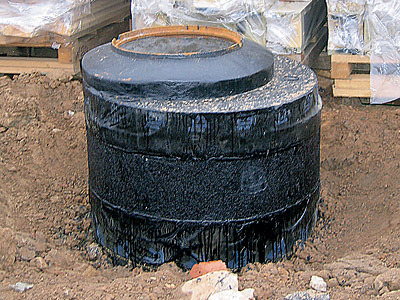

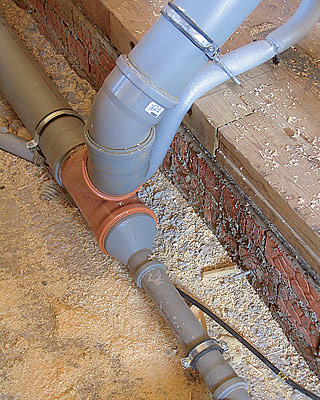

Рядом с домом находится приемный колодец поселковой канализации, куда сбрасываются сточные воды Кладку камина и печной трубы выполняют из рядового глиняного кирпича, топку футеруют шамотным кирпичом Трубы отопления, канализации и водопровода теплоизолируют

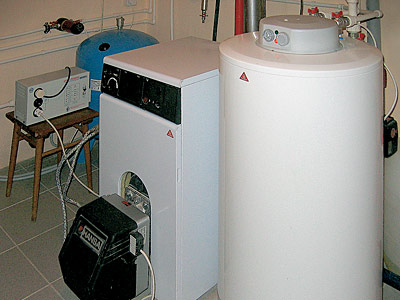

Для котельного оборудования предназначено специальное помещение. Внем же размещают фильтры очистки воды и насос водопровода

Теплотехнические параметры составляющих деревянного полого блока (ДПБ)

Теплотехнические характеристики внешних стен из ДПБ

Укрупненный расчет стоимости работ и материалов по строительству дома общей площадью 245,8м²

Редакция благодарит компании «ПСК Дэл» и «Конкур-клуб «Отрадное» за помощь в подготовке материала.

Можно ли построить энергоэффективный деревянный дом без применения традиционных утеплителей? Российские инженеры предлагают апробированную технологию возведения зданий из деревянных полых блоков, которая позволяет максимально экономить древесину, улучшить теплосберегающие свойства строительных конструкций и обеспечить высокое качество работ

Феномен замкнутого пространства

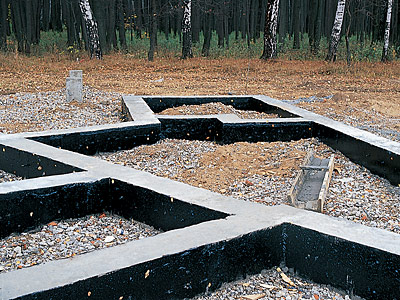

Основанием будущего дома служит малозаглубленный ленточный фундамент Что и как нас греет? В холодную погоду мы надеваем на себя шерстяные вязаные вещи, в мороз выходим на улицу в шубах или, на худой конец, в куртках на синтепоновой подкладке. Тепло нашего тела удерживается обычным воздухом, который между волокнами шерсти или синтетического утеплителя находится в статичном состоянии. Когда одежду начинает продувать ветер, а следовательно, воздух приходит в движение, тепло теряется, и нам становится холодно. Применяемые в строительстве минеральные и синтетические утеплители, как и шерстяная одежда, состоят из волокон или гранул, препятствующих активному движению находящегося между ними воздуха. Как только в утеплитель попадает влага, его теплозащитные свойства существенно ухудшаются, поскольку хорошо проводящая тепло вода замещает воздух.

Принцип заключенного в замкнутое пространство воздуха, лишенного возможности двигаться, применен в конструкции термоса. Казалось бы, ничто не мешало развить эту идею и использовать ее в строительстве стен и перекрытий. Тем не менее до недавнего времени за возведение домов с воздушным утеплением в массовом порядке никто не брался. Препятствием являлось отсутствие инженерных разработок, гарантирующих герметичность конструкций в местах примыканий и стыков. Воснову таких разработок должны были лечь эффективные технологические приемы, обеспечивающие герметичность стен и перекрытий в узлах сопряжений за счет использования уплотняющих и герметизирующих материалов.

Воздух в качестве утеплителя ограждающих конструкций применяется в герметичных стеклопакетах современных окон, помещаемых в рамы из специального профиля с изолирующими прокладками. Стоимость фасадного остекления данного типа высокая, причем дом превращается в подобие термоса и требует постоянного проветривания и организации принудительной вентиляции. Между тем в природе существует материал, который позволяет решить проблему воздушного утепления относительно недорого и с соблюдением экологических норм. Это всем известное дерево.

Инженер-изобретатель В. Н. Парфенов разработал и запатентовал строительные конструкции из древесины, а также эффективную технологию их производства и возведения из них домов, в которых отсутствуют естественные недостатки деревянного массива. Теплозащитные характеристики этих конструкций, где базовым элементом является деревянный полый блок (ДПБ), в полтора раза превышают показатели сопротивления теплопередаче стен из бревна и бруса наиболее востребованных в строительстве типоразмеров. Согласно данным испытаний, проведенных разработчиками технологии, теплоизоляционные свойства стены из ДПБ толщиной 165мм аналогичны свойствам 280-миллиметровой стены из массивного бруса.

Из ДПБ собирают всевозможные конструкции:
ограждающие и несущие стены;
трансформируемые стены и перегородки;
балки перекрытия;
предварительно напряженные балки для перекрытия пролетов длиной 15м и более без промежуточных опор;
декоративные опоры;
колонны, арки и иные криволинейные элементы.

Что такое ДПБ?

Основные материалы, применяемые в деревянном домостроении,- рубленое и калиброванное (оцилиндрованное) бревно; строганый лафет; пиленый, клееный и профилированный брус из массива; брусья и доски каркасных конструкций. Казалось бы, ничего нового в области инженерии строительства из дерева быть не может. Известны прочностные и теплофизические свойства деревянных стен, особенности поведения древесины в условиях меняющейся температуры и влажности. Тем не менее специалисты нашли способ улучшить характеристики деревянных строительных конструкций, оптимизировать расход сырья для их изготовления, уменьшить стоимость квадратного метра жилья. Впервую очередь они устранили естественные недостатки массивной древесины в готовом изделии, такие как усадка, коробление, трещины. Им удалось также снизить затраты энергии на сушку деревянного массива. Так появилась на свет эффективная профильная технология, в которой основным элементом строительных конструкций является деревянный полый блок. Дома из ДПБ практически не подвержены усадке.

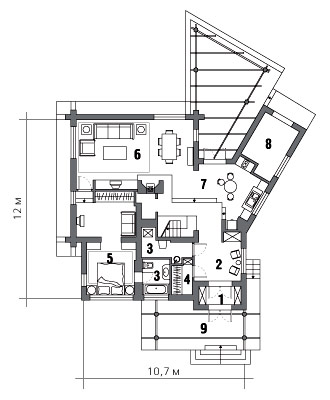

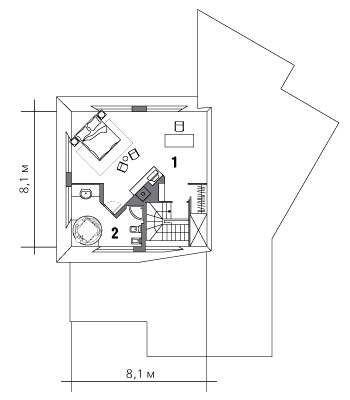

План первого этажа План второго этажа

Экспликация

Первый этаж
1.Тамбур 2.Прихожая 3.Туалетные комнаты 4.Гардероб 5.Спальня 6.Столовая-гостиная 7.Кухня 8.Техническое помещение 9.Терасса

Второй этаж
1.Спальня 2.Ванная комната

Технические данные
Общая площадь дома...........245,8м²
Площадь первого этажа......179,5м²
Площадь второго этажа......66,3м²

Воздушные полости ДПБ стен и перекрытий сообщаются между собой, образуя замкнутые объемы. Впрофильной технологии ДПБ высокие теплосберегающие показатели сухой (10-12% влажности) антисептированной древесины обеспечиваются за счет теплоизоляции сухим статичным воздухом, заполняющим полости стен. Этот воздух путем микроциркуляции через клеточную структуру древесины связывает воедино две среды: снаружи и внутри дома. Врезультате воздух в помещениях очищается и кондиционируется естественным образом. Появляющийся в полости конструкции конденсат частично испаряется, а частично стекает вниз, где поглощается абсорбентом. Искусственная пароизоляция стен и перекрытий не требуется. Врайонах с экстремально низкими температурами полости блоков дополнительно изолируют специальными теплоотражающими элементами, не меняющими экологические характеристики ДПБ.

Чем отличается ДПБ от других базовых элементов строительных конструкций из дерева? В новой профильной технологии не используется специальное оборудование (линии сращивания), традиционно применяемое при производстве клееных ограждающих и несущих конструкций. ДПБ изготавливают из брусьев исходного сечения 100100, 45100мм, склеенных из трех ламелей с помощью полиуретанового клея "Клейберит-510" (Германия). Встандартном исполнении ДПБ имеет вид бревна, бруса, D-образного бруса. При необходимости ДПБ делают и с другим профилем поверхностей (не менее 24 вариантов). Наружная и внутренняя стороны блока могут быть выполнены из разных пород дерева. Например, та, что образует внешнюю часть стены- из лиственницы или дуба, внутреннюю- из кедра, березы, ясеня ит.п. Впомещениях дома возможны их различные сочетания, равно как и любой профиль поверхностей.

Особая конструкция предварительно напряженных балок перекрытий из ДПБ длиной более 6м позволяет проводить их сборку на строительной площадке. Так, на месте могут быть собраны балки оригинального дизайна сечением 425425мм и длиной 12м. Для перевозки негабаритных балок такой конструкции не требуются специальный дорогостоящий транспорт с сопровождением и утверждение маршрута движения. Эта особенность технологии имеет важное значение при доставке контейнеров с «конструктором» автотранспортом или по смешанной транспортной схеме (трейлер, поезд, судно) на дальние расстояния. Фирменная контейнерная упаковка допускает перевозку строительных комплектующих на любом виде транспорта и обеспечивает полную сохранность изделий.

Жесткость и механическую прочность конструкции ДПБ обеспечивают посаженные на клей вставки, соединяющие изнутри лицевые элементы, и торцевые заглушки из дерева. Толщина стен из ДПБ в стандартном варианте- 85, 120, 165, 210, 265, 340мм, на заказ- не ограничена. Высота блоков- 210мм, длина любая. ВДПБ отсутствуют вертикальные клеевые швы и крепежная металлическая фурнитура. На лицевых поверхностях стен нет сколов, трещин и щелей. Внешние стороны блоков имеют качество мебельных фасадов и после сборки дома отделочным операциям не подвергаются. Инженерные коммуникации прокладывают в воздушных полостях, предусматривая возможность доступа к ним с целью профилактики и ремонта в процессе эксплуатации.

Применение ДПБ позволяет построить дом в любом архитектурном стиле. Дизайн и отделка наружных и внутренних поверхностей стен определяются не технологией, а заказчиком. Снаружи и изнутри здание может иметь вид бревенчатого или брусчатого, а также быть облицованным сайдингом, камнем или кирпичом.

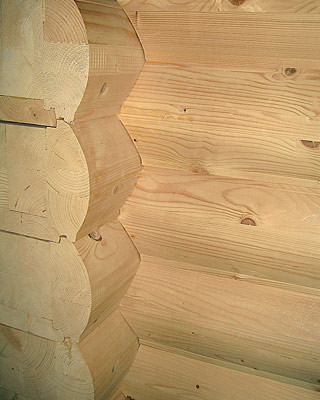

Соединенные по углам "в остаток" с зазорами ДПБ запенивают изнутриДПБ в стенах сопрягаются в произвольный угол "востаток" (с выпуском бревна наружу) или "без остатка". Впервом случае- с помощью устроенных в каждом из блоков Е-образных лабиринтных сопряжений, во втором- с использованием закладных деревянных деталей, соединенных между собой в блокирующий угол и уложенных в полости ДПБ с образованием угловых сборок. Профильная технология гибка и универсальна. Она позволяет соединять ДПБ для стеновых конструкций под любым углом, в том числе и элементы, имеющие округлое сечение. Представляющая собой ДПБ предварительно напряженная балка дает возможность перекрывать без промежуточных вертикальных опор пролеты до 15(!) и более метров, что полностью снимает ряд архитектурных ограничений, присущих современному деревянному домостроению.

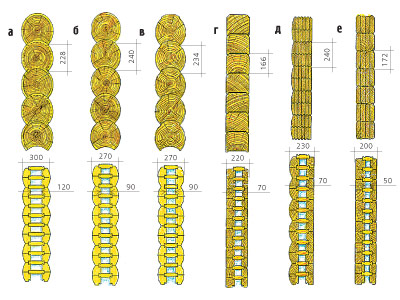

Сечения деревянных полых блоков, заменяющих стены из рубленного бревна, калиброванного бревна, строганного бревна, профилированного бруса и клееного бруса (мм) а- бревно;
б- калиброванное бревно;
в- строганное бревно;
г- профилированный брус;
д, е- клееный брус

Втиповых проектах в качестве исходных заготовок применяют брус сечением 100100мм и доску сечением 45100мм. Из всех существующих способов строительства деревянных зданий технология возведения домов из комплектов ДПБ демонстрирует самые низкие показатели трудовых и материальных затрат. Отсюда и относительно невысокая стоимость квадратного метра жилья из ДПБ в сравнении с постройками из массивного профилированного бруса и бревна сопоставимых типоразмеров. Цена 1м² площади в доме из ДПБ стандартной комплектации- от $250.

Что и как строят из ДПБ

В производственных условиях изготавливают комплект строительных конструкций, так называемый маршкомплект. Это поставляемый на стройплощадку набор ДПБ и иных профильных деталей, уложенных и упакованных в фирменные контейнеры в порядке, определяемом монтажной сборкой. ДПБ уже обработаны защитными составами и, как правило, окончательно отделаны. По желанию заказчика выполняется дополнительная отделка (шлифовка, колеровка, покрытие лаками) после сборки здания.

По нормативам "конструктор" типового дома площадью 150м² собирается за 54 часа, 300м²- за 90 часов. Вмонтажном и строительном процессе малопроизводительные операции отделки и доработки непредусмотренных проектом элементов конструкций практически отсутствуют. При стандартной высоте венца 210мм и ширине стены 340мм сборка «конструктора» на строительной площадке ведется без привлечения тяжелой техники и грузоподъемных механизмов.

Под дома из ДПБ делают фундаменты облегченного типа: малого заглубления, отлитые в виде плит, буронабивные, как правило, без подвала. Даже если по каким-либо просчетам строителей происходит деформация фундамента и связанная с этим осадка стены, подвенечный оклад позволяет поднять стену в нужных местах домкратами и восстановить линейные размеры конструкции. Технологии сооружения такого рода фундаментов практически одинаковы для каркасных домов, зданий из бревна и бруса, а потому мы рекомендуем читателю ознакомиться с предыдущими публикациями в рубрике "Строим дом", где проблема строительства фундаментов рассмотрена детально. Одновременно с отливкой фундамента начинают кладку основания кирпичной печи (камина). Позже по периметру здания делают бетонную отмостку шириной 1,2м.

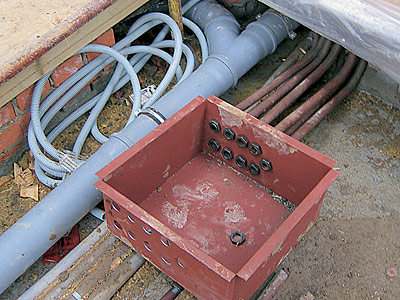

Перед началом сборки дома в пространстве под полом выполняют разводку канализационных и водопроводных труб, заключенных в стальные трубы кабелей. Коммуникации выводят на второй этаж одновременно с возведением стен. Их помещают в полости ДПБ, из которых собирают и межкомнатные перегородки.

Строительство дома начинают с установки подвенечного оклада, представляющего собой прочный монолитный брус горизонтальной склейки. После укладки на выровненную цементной стяжкой по уровню и гидроизолированную поверхность фундамента его фиксируют на месте закладными винтами. Затем приступают к сборке блоков перекрытия пола, в пазы которых помещают ленточный утеплитель. Нарезанные на заводе и маркированные ДПБ укладывают один к одному согласно сборочному чертежу. Рабочим остается лишь стягивать их между собой саморежущими винтами-"глухарями" длиной 220мм с помощью электрического шуруповерта с торцевой насадкой. Следом за перекрытием пола по той же методике возводят стены. Места угловых соединений и перерубов стягивают "глухарями" и тщательно запенивают монтажной пеной. Вполости первых венцов помещают абсорбент.

Вкачестве балок перекрытий используют ДПБ усиленной конструкцииМонтаж межэтажного перекрытия начинают с укладки полых балок, опирающихся на стены. Конструкция балок предусматривает боковые пазы, играющие роль черепных брусков. Впазы закладывают струганые доски, из которых составляют потолок. Доски между балками покрывают слоем пергамина. Вполостях межэтажного перекрытия, как и в перегородках, и в стенах, делают разводку труб инженерных коммуникаций. Затем пространство между балками заполняют 10-сантиметровым слоем базальтовой ваты, выполняющей функцию шумоизоляции. Сверху ее выстилают пергамином и зашивают половой доской.

Несколько иначе выглядит процесс монтажа мансардной части здания. Здесь используют ДПБ иного сечения, позволяющие собрать крышу шатрового типа. Изнутри мансарды сооружают перегородки из гипсокартона высотой 120см, впоследствии их шпаклюют и окрашивают. Деревянный потолок мансарды дополнительно шлифуют и покрывают защитно-декоративными составами производства TIKKURILA (Финляндия). Снаружи крышу обшивают водостойкой фанерой, на которую по технологии фирмы TEGOLA (Италия) укладывают мягкую кровлю. Ккарнизам крепят желоба водосливной системы, к стенам- водосточные трубы.

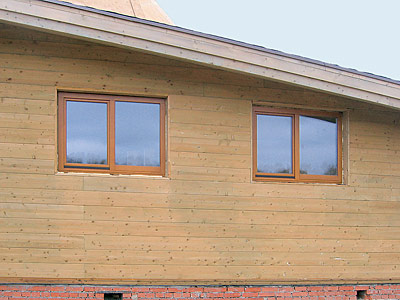

Зазоры между стеной и оконными блоками запенивают. Под окнами устанавливают сливы Установку окон и дверей в проемы производят, как в домах из бруса. Оконные и дверные коробки монтируют на скользящих закладных деталях, оставляя сверху небольшой компенсационный зазор; запененные щели декорируют наличниками. Снаружи под окнами крепят металлические отливы. Деревянную маршевую лестницу на косоурах собирают из готового комплекта. Напольное покрытие в доме из ДПБ делают по выбору заказчика согласно рекомендуемой производителем технологии. Варианты- от дешевого ламината до дорогой паркетной доски. Отделку санузлов плиткой осуществляют так же, как и в любом доме из дерева. Плитку клеят на неподверженные деформации гипсокартонные листы, которые прикреплены на подвижных деталях к прибитым к ДПБ металлическим направляющим от KNAUF (Россия).

Сантехнику монтируют с учетом особенностей деревянного домостроения: с применением вспомогательных металлоконструкций и гидроизоляционных материалов. Вентиляция в доме предусмотрена естественная, приточно-вытяжная. Однако в санузлах и на кухне установлены вентиляторы, которые удаляют воздух за пределы помещений принудительно. Источниками тепла являются газовый котел мощностью 30 кВт и стальные панельные радиаторы KERMI (Германия)- этого вполне достаточно для обогрева жилого пространства общей площадью 246м². Дополнительными отопительными приборами можно считать камины на первом и втором этажах, их используют как в сильные морозы, так весной и осенью, когда постоянная работа системы отопления нецелесообразна.

Как только в доме заработали инженерные коммуникации, в него переехали нетерпеливые заказчики. Они самостоятельно занялись декором помещений и очень скоро придали интерьерам жилой, уютный вид. Комнаты оформили в нехарактерной для деревянных домов манере. Сдержанный и лаконичный дизайн, в духе 60-хгг. прошлого века, основан на сочетании насыщенных, интенсивных цветов: золотисто-медового дерева стен и бордово-коричневого дощатого пола. Вдоме много свободного пространства. Немногочисленные предметы мебели отличаются прямыми функциональными формами. Вгостиной- мягкий диван и кресла, обитые светло-синим велюром, в кухне- массивная корпусная мебель в той же цветовой гамме. На окнах- тканевые жалюзи и портьеры. Санузлы оборудованы качественной сантехникой производства IDEAL STANDARD (США).

Внедрение профильной технологии сооружения зданий из ДПБ указывает на то, что деревянное домостроение идет в ногу со временем. Вэтой области инновационные решения востребованы так же, как и в строительстве с использованием кирпича и бетона. Свидетельство тому- возведение группы коттеджей из ДПБ на территории подмосковного конкур-клуба "Отрадное". Вбогатой лесом России новая технология непременно займет место среди тех, что уже прижились в строительном деле.

• Источник: Журнал «Идеи вашего дома»№3

Материал подготовил

Петр Николаев
