Под крышей дома твоего

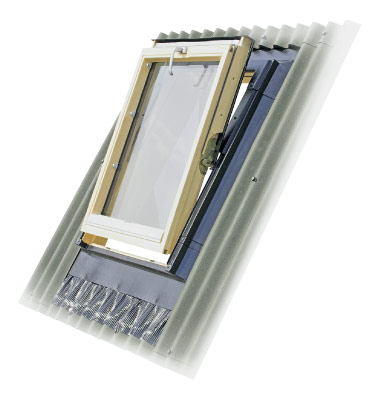

VELUX "УЮТНЫЙ МИР" Окно "Ондулин евро" от ONDULINE (размер 5264см, 160) Модель FEL, FAKRO (размер 94140см, 780) VELUX

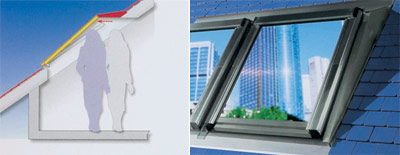

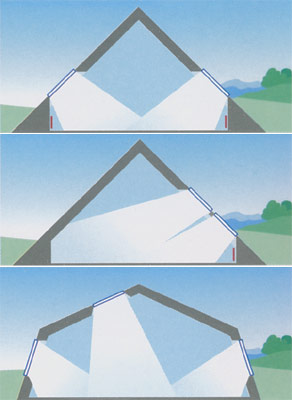

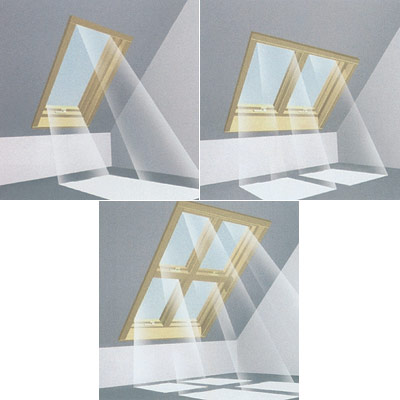

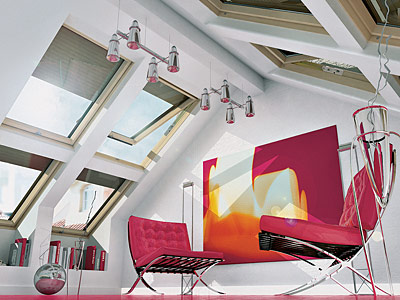

Площадь остекления должна составлять не менее 10% от площади помещения, но чем больше будет дневного света, тем лучше. Конструктивные особенности мансардного окна позволяют установить его в различных вариантах, и подобрать оптимальный не составит труда FAKRO

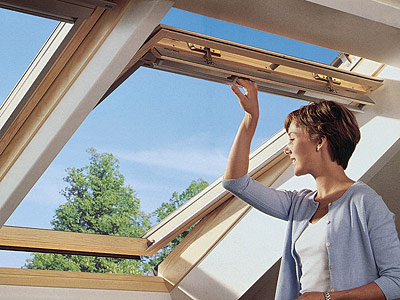

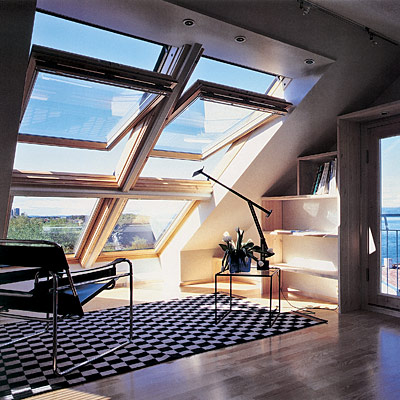

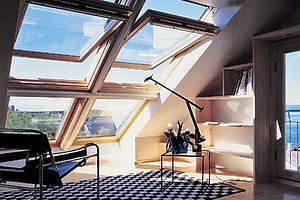

Стеклопакет заполняют инертным газом, рама может иметь один, два или три контура уплотнения, а на стекло наносят низкоэмиссионный слой серебра VELUX Спомощью специального держателя створка окна может быть зафиксирована для щелевого проветривания (модель ROTO 874, размер 5478см, 399) "УЮТНЫЙ МИР" Для лучшей инсоляции помещения архитекторы рекомендуют объединять мансардные окна в группы. Наиболее распространены комбинации из двух или четырех окон, но возможны и более сложные варианты VELUX

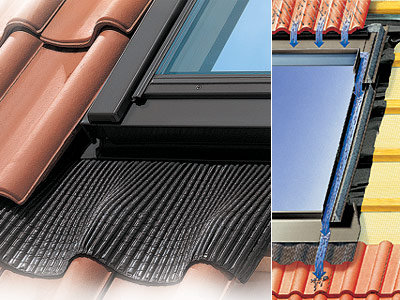

Оклад- это не просто конструктивный элемент, помогающий закрепить окно в кровле. Он препятствует попаданию на плоскость окна и внутрь помещения дождевой воды, стекающей с крыши FAKRO

VELUX

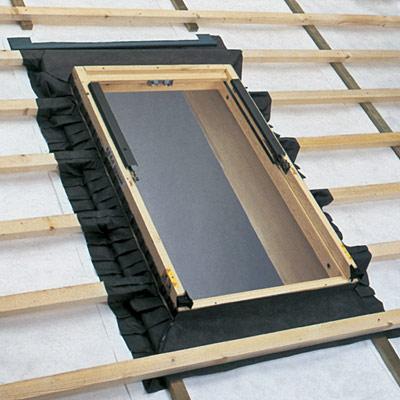

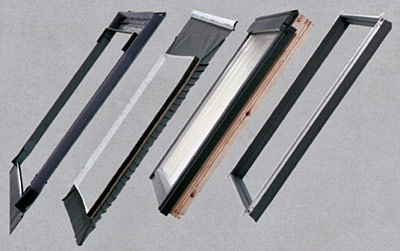

Монтажный комплект BDX-2000 от VELUX включает в себя гидроизоляционный фартук, теплоизоляционный контур и крепежные элементы (цена - 44) Оклад Z+10 для увеличения угла наклона кровли от ROTO FRANK (размер 5478см, 205) Окно PreSelect от FAKRO - новинка 2005 года. Оно совмещает в себе два варианта открывания створки - "классический" центрально-поворотный и по верхнему подвесу (размер 78118см, 410) VELUX ROTO FRANK предлагает единственный на рынке люк DA 3K со створкой из ПВХ. Снабженная газовым амортизатором, створка может открываться как влево, так и вправо (размер 5498см, 242)

VELUX

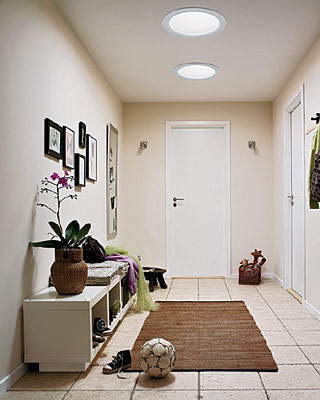

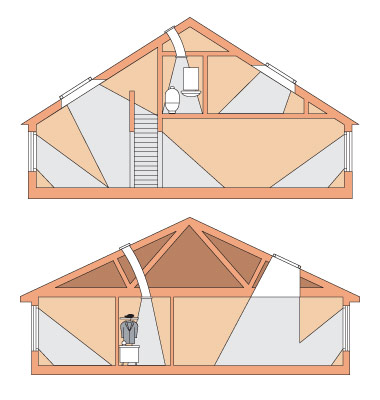

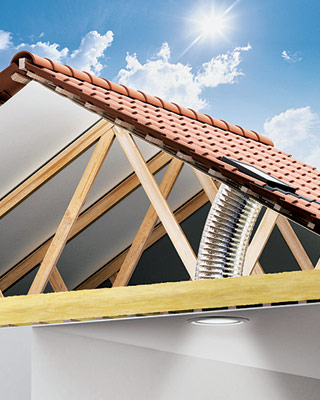

Световой туннель TWF от VELUX - идеальное решение для темных комнат с плоским потолком, расположенных под крышей - санузлов, коридоров, кладовых ит.д. Правда, следует иметь в виду, что значительный процент дневного света будет теряться ROTO FRANK FAKRO
Возможно окрашивание рамы в любой цвет палитры RAL VELUX

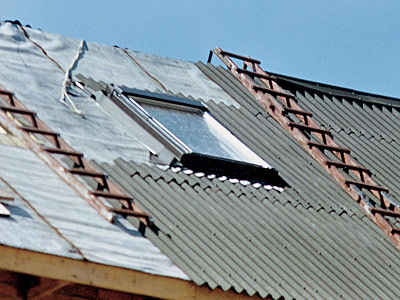

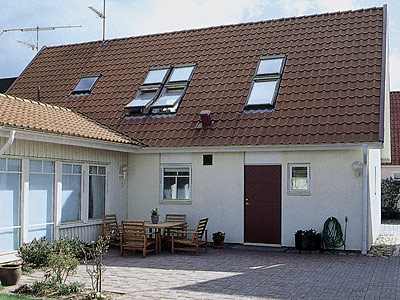

Мансардные окна могут быть установлены в крышу, покрытую практически любым кровельным материалом (исключение составляет соломенная кровля) ROTO FRANK

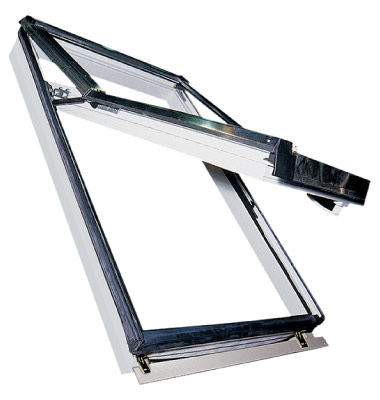

Подбор длины окна осуществляется в зависимости от угла наклона кровли Вмодели ROTO735H от ROTO FRANK ось поворота створки поднята на 3/4 длины окна (размер 5478см, 295) ONDULINE VELUX FAKRO

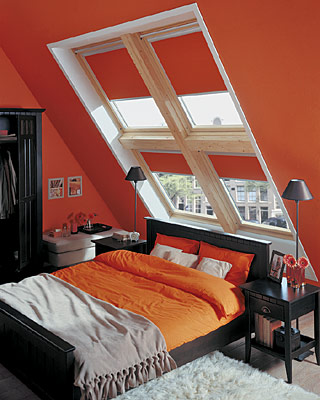

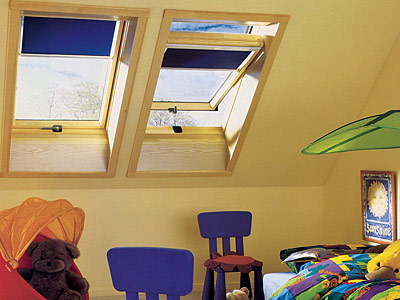

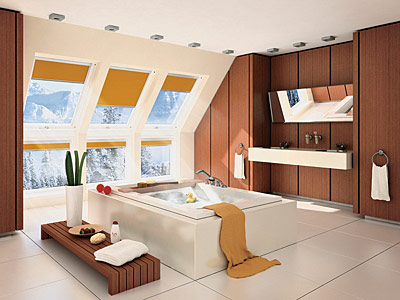

Специальные шторки (от 30 за 1м²) и жалюзи ( 45-60) для мансардных окон регулируют поток света, поступающего в помещение FAKRO FAKRO

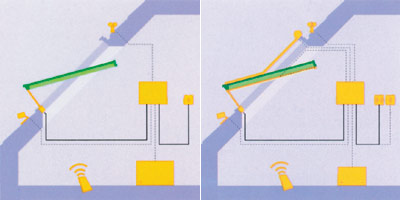

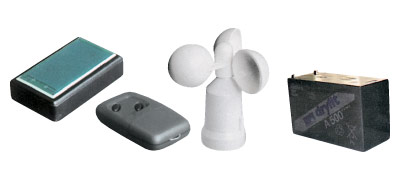

Кокну также можно подключить cистему автоматического управления (от 190), датчики дождя и ветра (от 60), батарею аварийного питания (от 80) ROTO FRANK FAKRO

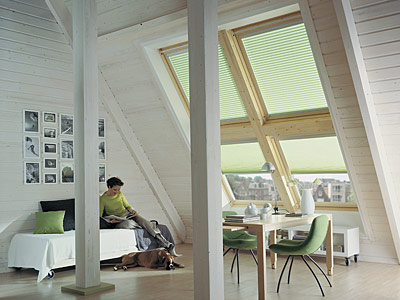

На внешнюю сторону солнцезащитной шторки может быть нанесено свето- или теплоотражающее покрытие, защищающее от солнечных лучей FAKRO VELUX

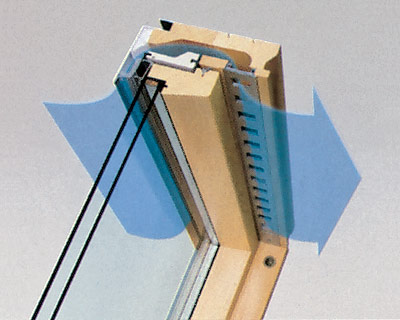

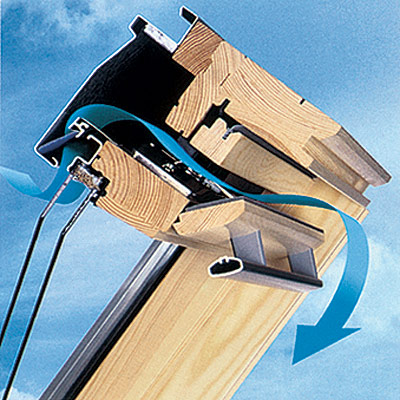

Вентиляционный клапан позволяет осуществлять проветривание помещения даже при закрытой створке

Мансардное окно - изделие наукоемкое и высокотехнологичное. Да иным оно быть и не может - по сути на него ложится та же нагрузка, что и на саму крышу: дождь, снег, град, ветер, прямые солнечные лучи. Ив этих экстремальных условиях оконная рама должна оставаться герметичной и сохранять стабильность размеров, а само окно - надежно удерживать тепло

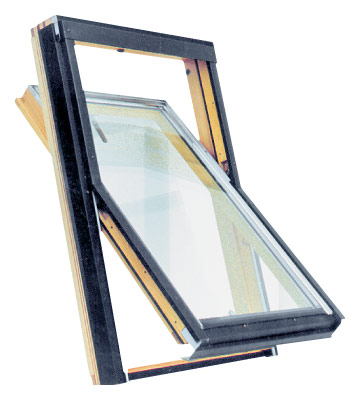

Конструкция мансардного окна

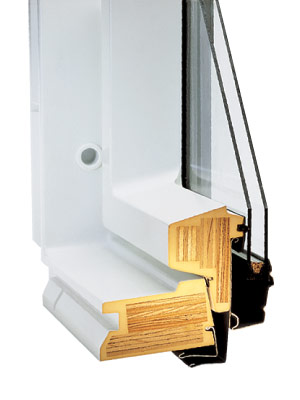

Традиционно раму мансардного окна изготавливают из древесины - наборно-клееного бруса северной сосны (массивная доска при колебаниях температурно-влажностного режима неизбежно вздуется или со временем в ней появятся трещины). Правда, в том, что касается качества исходного материала, мнения специалистов расходятся. Так, например, фирма FAKRO (Польша) использует только бруски без сучков, мотивируя это тем, что даже самые маленькие сучки могут стать проводниками влаги, а в случае их выпадения ни о какой прочности конструкции речи и быть не может. Инженеры компании VELUX (Дания), напротив, утверждают, что согласно российским ГОСТам незначительные изъяны на технические характеристики рамы не влияют, зато добавляют этому экологически чистому материалу декоративности. Готовую раму обрабатывают под давлением антисептиком и покрывают двумя, а иногда и тремя слоями лака. Впрочем, российский производитель "УЮТНЫЙ МИР", ранее известный как "ОККО", предлагает рамы и из незащищенной древесины, которые можно покрасить по своему вкусу. Разумеется, стоимость таких изделий значительно ниже - если покрытое лаком окно STO размером 6078см стоит 139, то аналогичная модель без дополнительного покрытия - 125.

Древесина - не единственно возможный материал для изготовления мансардных окон, постепенно ей на смену приходят более современные. ROTO FRANK (Германия) предлагает окна из ПВХ, которые совершенно не боятся влаги. Стоят они в среднем на 20 дороже аналогичной деревянной модели. Фирма FAKRO также рассматривает возможность выпуска полимерных рам, но пока ограничилась тем, что расположила в зоне проветривателя, где особенно велик риск образования конденсата, влагоустойчивый пластиковый элемент. VELUX выпускает окно GGU, на раму и створку которого нанесено полиуретановое покрытие толщиной 3мм, что, по мнению производителя, делает окно практически вечным.

Для герметизации и сохранения тепла между рамой и створкой устанавливают уплотнения (контуров может быть один, два и даже три). Но на этом борьба за долговечность конструкции не заканчивается. Снаружи деревянные части рамы защищают металлическими накладками, чаще всего алюминиевыми. Для большей надежности компания ROTO FRANK использует скрытые крепления, что исключает контакт деревянных частей окна с водой. Поверхность накладок покрывают полимерными термоотверждаемыми красками. Самый популярный цвет - серо-коричневый; он наилучшим образом сочетается с любым кровельным материалом. Впрочем, большинство производителей изготавливают конструкции, у которых и сами рамы, и накладки по желанию заказчика могут быть окрашены в любой цвет палитры RAL. Эта услуга добавит к стоимости окна около 20%.

Компания «УЮТНЫЙ МИР» использует накладки черного и белого цвета, выполненные из полимерного материала. Они обходятся несколько дешевле и защищают раму ничуть не хуже алюминиевых.

Теплосбережение

На сегодняшний день практически все мансардные окна имеют однокамерный стеклопакет. Для теплосбережения производители используют и другие приемы: во-первых, 16-миллиметровое межстекольное пространство в обязательном порядке заполняют инертным газом - аргоном, во-вторых, стеклопакет комплектуют энергосберегающим стеклом. Упоминавшиеся выше фирмы ROTO FRANK, FAKRO, VELUX и ONDULINE используют стекло с мягким низкоэмиссионным покрытием - так называемое I-стекло (low-E). Оно имеет более высокие теплоизоляционные характеристики, чем применяемое в обычных окнах K-стекло (с твердым, "металлическим" напылением). Коэффициент сопротивления теплопередаче такого стеклопакета у рассматриваемых фирм колеблется в пределах 0,64-0,9м² . С/Вт, а сопротивление теплопередаче окна в целом- от0,55до0,7м².С/Вт, что вполне соответствует нормативным требованиям, существующим на сегодняшний день.

Но производители мансардных окон не останавливаются на достигнутых результатах. Так, компания VELUX разработала новое поколение мансардных окон, стеклопакеты которых изготовлены по технологии "теплого периметра". Они содержат не алюминиевую, как в стандартных моделях, а стальную разделительную рамку (теплопроводность этого металла в 12 раз меньше, чем алюминия). Кроме того, конструкция рамки цельная, не разрезанная на части, что также способствует теплосбережению. Благодаря подобным усовершенствованиям сопротивление теплопередаче всего окна повысилось до 0,7м² . С/Вт, и по результатам испытаний (которые проводились при температуре до -55 С) стеклопакет признан морозостойким. FAKRO, в свою очередь, наносит на разделительную рамку слой пластика, что, по мнению производителя, еще больше уменьшает теплопотери.

Еще один способ борьбы за "погоду в доме" - максимальное "погружение" конструкции в скат крыши, другими словами, помещение ее в тепловой контур здания. Фирмы VELUX и ROTO FRANK во всех случаях полностью "утапливают" окно в крышу, а универсальная система монтажа FAKRO позволяет установить его в одном из трех положений - глубине N, V и J. Первая, глубина N (30мм), используется только для материалов с высоким профилем, например натуральной черепицы. Поскольку в этом случае нужно будет соединять раму с высоким кровельным материалом, "посадить" его глубоко попросту невозможно. Чаще окно "утапливают" в кровлю на глубину V (60мм) и реже, на заказ, на глубину J (90мм). Вэтом случае оно практически полностью «уходит в тело» крыши и уже никак не может служить проводником холода.

Непростой вопрос защиты

Безопасность никогда не бывает излишней, и для мансардного окна это важно в первую очередь. Расположенное в кровле стекло может разбиться в случае падения обломившейся ветки, из-за выпавшего града или сильного ветра. Иесли в моделях эконом-класса может быть использовано обычное стекло, то в дорогих изделиях большинство производителей применяют стекло закаленное. Оно в четыре раза прочнее обычного, но даже если его удастся разбить, то такое стекло рассыплется на мелкие не режущие осколки. Вкачестве внешнего стекла может также использоваться триплекс - даже разбитое, оно останется в проеме, удерживаемое пленкой. FAKRO серийно монтирует стеклопакеты с триплексом (23мм) в окна Termo Lux. Компании VELUX и ROTO FRANK производят такие стеклопакеты только на заказ.

Ксожалению, нам приходится защищаться не только от дождя или града. Как говорит печальная статистика, более чем в 50% случаев грабители проникают в дом через окно. Противовзломные свойства конструкции увеличит антивандальное стекло, состоящее из двух склеенных 4-миллиметровых листов, разделенных противоударной пленкой. Такое стекло увеличит стоимость окна, приблизительно, на 20%.

Кроме того, мансардные окна в зависимости от модели имеют от одной до четырех точек запирания. Вкомбинации с противовзломными стеклопакетами это также повышает безопасность чердачных помещений.

На окладе

Производители прилагают максимум усилий, чтобы сделать мансардное окно непроницаемым как для непогоды, так и для непрошеного гостя. Но даже самая надежная конструкция станет источником повышенной опасности, если не будет герметично соединена с кровельным материалом. Для этих целей служит внешний элемент окна - оклад. Он является водоотводящим устройством, препятствующим попаданию дождевой воды и снега на место стыка рамы и крыши. Его тип напрямую зависит от материала, которым покрыта крыша. Всамых общих чертах скажем, что оклады могут быть для гладких и профилированных кровельных материалов. Подробно же классификация окладов у разных производителей выглядит так:
для гладких кровельных материалов толщиной до 8мм;
для профилированных кровель толщиной до 16мм;
для высокопрофильного материала высотой до 30мм;
для материала с высотой волны более 30мм.

Оклады производят из того же материала, что и накладки рамы - из алюминия (стандартный цвет, как у рамных накладок, серо-коричневый, при желании его также можно окрасить в любой цвет палитры RAL). Впрочем, и из этого правила есть исключения. Очевидно, что для медной кровли алюминий непригоден - образующаяся из этих металлов при наличии атмосферной влаги гальваническая пара за счет электрохимической коррозии "съест" оклад и повредит кровлю. Для подобных случаев изготовители предлагают медные оклады (накладки на раму тоже можно сделать медными). Кстати, "красный металл" выбирают иногда и из эстетических соображе-ний - смотрится такое окно дорого и красиво. Компании FAKRO, ROTO FRANK и VELUX выпускают на заказ оклады и для титаноцинковой кровли.

Компания «УЮТНЫЙ МИР» комплектует свои изделия полимерными окладами. Этот материал имеет более высокое, чем алюминий, сопротивление теплопередаче. Оклад (тип PL) предназначен для плоских кровель, но прилагаемый фартук из эластичного материала (система R) делает его пригодным для кровли с любой высотой волны. Фирма ONDULINE, в свою очередь, предлагает универсальный оклад, который можно устанавливать на кровле как из гладкого, так и из волнистого материала.

Артем Алексеев, руководитель отдела рекламы и связей с общественностью компании FAKRO:

"При подборе модели мансардного окна необходимо учитывать, насколько хорошо в комнате организована приточно-вытяжная вентиляции. Ксожалению, жилых помещений, где она функционирует не достаточно эффективно, у нас около 70%. Если изначально чердак проектировали как жилое помещение, окна могут быть установлены любые - простые (в них проветривание осуществляется путем простого открывания створки) или с проветривателями, имеющими стандартную пропускную способность. Если при строительстве не соблюдены стандарты, окна должны быть с усовершенствованной системой вентиляции. Впротивном случае из-за разницы давления вентиляционный клапан окна начинает работать в обратную сторону, выпуская влажный воздух из помещения, а это чревато образованием на раме губительного для древесины конденсата».

Оклады также различаются и в зависимости от угла наклона кровли. Технологически установить мансардное окно и защитить его окладом возможно, если угол наклона кровли составляет от 15 до 90. Но существуют и специальные оклады, которые дают возможность установить окно на крышу с углом наклона от 7. Они позволяют наклонить окно относительно ската крыши на 10-15 и таким образом попасть в рекомендуемый диапазон угла установки. УFAKRO это тип EAZ, у ROTO - «+15», но стоит такой оклад примерно в три раза дороже обычного.

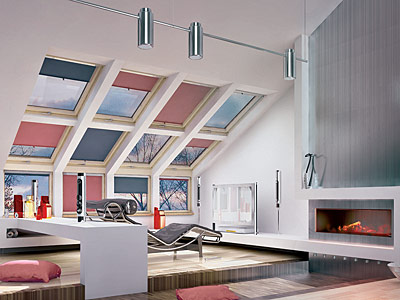

Кроме того, существуют специальные оклады, которые объединяют мансардные окна в группы: горизонтальные, вертикальные или комбинированные (расстояние между окнами по горизонтали и вертикали должно составлять 10мм).

Компания VELUX выпустила комплект для гидро- и теплоизоляции окна BDX-2000, состоящий из гидроизоляционного фартука и теплоизоляционного контура. Система утепления имеет жесткую алюминиевую раму, снабженную специальными уголками, что исключает ошибки при монтаже. При установке окон любых моделей с использованием BDX-2000 компания увеличивает срок гарантии с пяти до десяти лет. Стоимость комплекта - 44.

Способы открывания, типы окон

Еще одно отличие мансардного окна от обычного состоит в способе открывания створки. Самым популярным на сегодняшний день является окно с так называемым среднеповоротным открыванием. Фрикционные петли, расположенные в центральной части рамы, позволяют оставлять створку в приоткрытом положении, а также поворачивать ее на 180 (FAKRO), 160 (VELUX и ONDULINE) или 135 (ROTO FRANK), что значительно облегчает мытье стекол. Ктаким моделям относятся, например, «Ондулин Термо», окно FT от FAKRO, GZL и GGL от VELUX и модель S от компании «УЮТНЫЙ МИР».

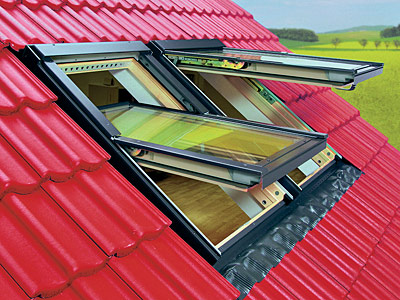

Окно с комбинированной системой (модель FK от FAKRO, GPL от VELUX, и Alpine 847 от ROTO FRANK) предусматривает совмещение среднеповоротного и подвесного (по верхним петлям) способов открывания створки. Угол открывания створки по верхней части невелик - от 30 (FAKRO) до 45 (ROTO), но этого вполне достаточно, чтобы при желании выглянуть из окна (среднеповоротная система сделать этого не позволяет). Обычно переключение режимов осуществляется с помощью дополнительной ручки, но ROTO FRANK решила эту проблему иначе. Благодаря запатентованной системе, переключение режимов осуществляется одной ручкой, как и в обычных вертикальных окнах. Ручка может находиться в трех положениях:
1) горизонтальное, ручка "смотрит" влево - створка открывается по верхней оси;
2) вертикальное - окно закрыто;
3) горизонтальное, ручка повернута вправо - ось поворота находится на 3/4 высоты створки.

Совсем недавно у FAKRO появилось новое окно PreSelect, в котором предусмотрено открывание по верхней или центральной поворотной оси, но управление осуществляется одной ручкой. Переключатель режимов находится на боковом элементе коробки и не заметен при закрытом окне. На сегодняшний день модель PreSelect имеет и еще одно очевидное достоинство - это единственное комбинированное окно, оснащенное антиконденсационной системой вентиляции V35.

Эвакуационное окно имеет принципиально отличную от предыдущих систему открывания - от себя вверх. Оно комплектуется держателями, спуск которых позволяет поднять створку с обычных 40 до 68. Вбольшинстве случаев такие изделия снабжены газовым амортизатором, что, с одной стороны, облегчает открывание створки, а с другой - не позволяет ей закрываться под собственным весом. Как правило, такие окна имеют довольно большие размеры (от 78118 до 114140см) и пред- назначены в большей степени для общественных зданий, где необходимо организовывать аварийный выход на крышу. Кподобным моделям относятся GPL от VELUX и FE от FAKRO.

Распашное окно, соединяющее в себе достоинства традиционного мансардного окна и окна-люка, пред- ставлено на российском рынке моделью FW от FAKRO, Roto DA 2 от ROTO FRANK. Такое окно также служит для аварийного выхода на крышу. Створка открывается от себя вбок и может откидываться как влево, так и вправо. Но справедливости ради стоит заметить: у этой модели есть два недостатка. Во-первых, наружное стекло будет довольно неудобно мыть, во-вторых, окно лишено вентиляционного клапана, и проветривать помещение можно, только открыв створку.

Окно-люк служит исключительно для выхода на кровлю. УFAKRO это модель WS, VELUX - GVT, ONDULINE - полиуретановое окно "Ондулин Eur", у ROTO FRANK - модель Lucarno 210. Конструкция имеет встроенный изоляционный оклад и прозрачную крышку, которая может быть приоткрыта и зафиксирована в этом положении с помощью ручки или откинута вверх на 180. Термоизоляционный пакет отсутствует, поэтому окно монтируют только в неотапливаемых чердачных помещениях.

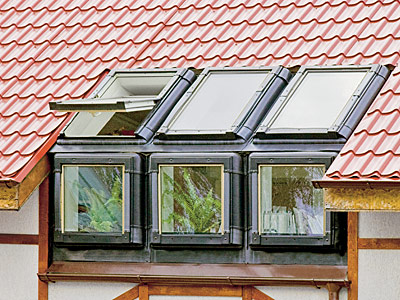

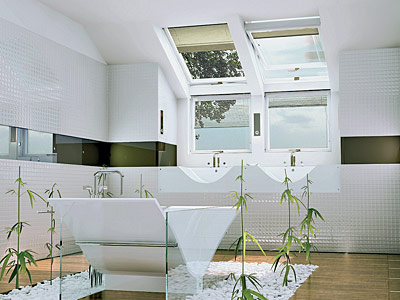

Карнизное окно (например, модель FL от FAKRO; VFE, FVA и FVB от VELUX) располагается наверху стены - в карнизе - и предназначено для установки в комплексе со стандартным мансардным окном. Оно может быть открывающимся или глухим. Открывающееся окно иногда оснащают специальным механизмом, предотвращающим его полное открытие.

Дополнить архитектурный ансамбль помогут предлагаемые компанией FAKRO глухие окна-надставки полукруглой, треугольной или прямоугольной формы.

И, наконец, к мансардным окнам, пусть и несколько условно, можно отнести световой туннель TWF - новинку VELUX. Конструкция включает в себя глухое круглое окно диаметром 35см, встроенный гидроизоляционный оклад, гофрированный алюминиевый шланг для светопередачи (длиной 2м, диаметром 35см) и внутренний плафон. Систему TWF рекомендуют для помещений, расположенных в центре здания: коридоров, кладовых и ванных комнат. Ксожалению, потери света будут довольно велики, но даже в пасмурный день света, проникающего сквозь туннель, будет достаточно, чтобы ориентироваться в комнате, не включая электрического освещения. Одного туннеля достаточно, чтобы осветить комнату площадью в 9м². Что касается размеров мансардного окна, то у каждой фирмы-производителя существует своя таблица размеров (всего может быть до 13 вариантов). Размеры рамы варьируются от 5578 до 114140см.

Олег Панитков, руководитель проектной группы компании VELUX:

«Мне приходилось слышать о том, что мансардное окно можно ставить на обрешетку. Но я настаиваю на том, что его нужно монтировать только на стропила, кроме случаев большого сечения обрешетки. Дело в том, что при колебаниях температуры и влажности рейка может немного «гулять», что приводит к смещению окна и нарушению условий его нормальной эксплуатации. Стропила же на порядок надежнее. Если стандартный шаг стропил не совпадает с габаритами окна, их (стропила) всегда можно подогнать. Как правило, схему подгонки обычно указывают в инструкции по монтажу окна».

Проветривание и вентиляция

Не следует забывать и еще об одной немаловажной функции окна - обеспечивать приток свежего воздуха. Конечно, самый простой способ проветривания - просто открыть створку и зафиксировать ее в нужном положении. Однако фирмы FAKRO, ROTO FRANK и VELUX продумали, как организовать процесс проветривания при закрытом окне: в большинстве их моделей предусмотрено вентиляционное устройство - щелевой лабиринтный клапан, расположенный в верхней части рамной коробки. Он обеспечивает воздухообмен от 25 (FAKRO) до 39м³/ч (VELUX), что вполне соответствует требованиям нормативных документов. Фирма VELUX снабжает вентиляционный клапан съемным фильтром от пыли и насекомых.

Практические рекомендации

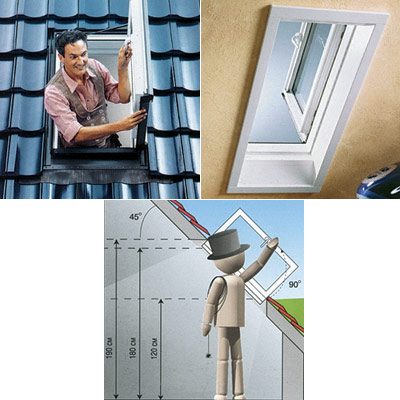

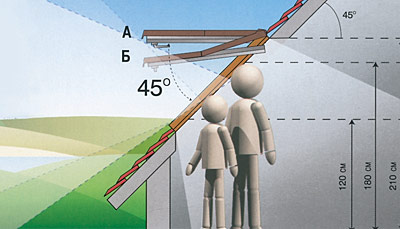

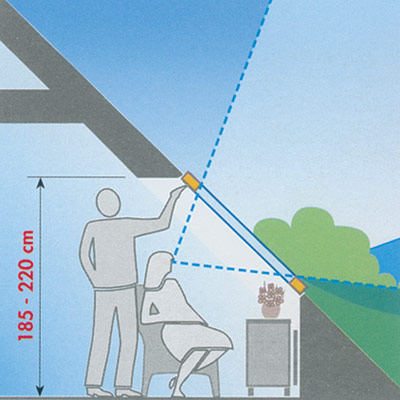

Оптимальное расположение мансардного окна - на высоте 90-130см от пола.
Откос над окном необходимо выполнять горизонтально, а под окном - вертикально, что дает возможность максимально эффективно использовать дневной свет, улучшить циркуляцию теплого воздуха и избежать образования конденсата. Если предусмотрен подоконник, его следует устанавливать с некоторым отступом от стен, оставляя воздушный зазор.
В городских условиях деревянные элементы окна нужно покрывать новым слоем лака каждые два года, а в местности с малым количеством осадков - раз в десять лет.

Расположение ручки

У мансардных окон есть два варианта расположения открывающей створку ручки: внизу (FAKRO, ONDULINE, ROTO FRANK, "УЮТНЫЙ МИР") и вверху рамы (VELUX). Судить о том, какой из них лучше, а какой хуже, трудно - каждый имеет как преимущества, так и недостатки. Если ручка расположена наверху, то даже при открытом окне она останется внутри помещения, и не нужно будет высовываться наружу, чтобы закрыть его. Немаловажно и то, что маленький ребенок не сможет открыть створку самостоятельно. Но, с другой стороны, если мансардное окно большое или установлено высоко, открыть его будет трудно и взрослому. До ручки же, расположенной внизу, достанет даже невысокий человек, но если непосредственно под окном стоит диван или стол, тянуться через него, открывая окно, будет не очень удобно. Да и на подоконник, если таковой имеется, лучше не ставить лишних предметов - слишком велик риск уронить их.

Аксессуары

Повысить удобство использования окон помогут предлагаемые всеми производителями аксессуары. Самый простой - шторы (от 30 за 1м²), они сокращают доступ света и оживляют интерьер. Жалюзи ( 45-60) позволяют контролировать количество и направление солнечного света, проникающего в помещение, и могут иметь термоотражающее покрытие. Еще более эффективной защитой от пагубного ультрафиолета может стать маркизет ( 45-60 за 1м²) - он рассеивает солнечные лучи прежде, чем они достигают плоскости стекла. При этом мелкосетчатое полотно остается прозрачным для глаз и не мешает любоваться видом из окна. Всреднем оно стоит $45-55 за 1м². Рольставни (от 200) полностью затемняют помещение, обеспечивают хорошую тепло- и звукоизоляцию и защиту от проникновения. Все вышеперечисленное можно дополнить противомоскитной сеткой (из ПВХ или стекловолокна), направляющие для которой монтируют в проеме с внутренней стороны, вследствие чего они не препятствуют открыванию и закрыванию окна ( 100-130 за 1м²).

Специальные стержни и шнуры (от 20) помогут открыть или закрыть высоко расположенное окно. Любителям комфорта можно посоветовать систему дистанционного управления ( 90), и тогда окном можно будет управлять, не вставая с дивана. Датчик дождя ( 60) обеспечивает автоматическое закрывание окон в случае выпадения осадков (благодаря системе обогрева он нечувствителен к росе и туману), а датчик ветра закроет створку, если будет превышена заданная скорость ветра. Батарея аварийного питания ( 80) позволяет управлять окнами FAKRO даже в том случае, если электричество отключено.

Основные параметры моделей мансардных окон от некоторых производителей

Редакция благодарит за помощь в подготовке материала компании VELUX, FAKRO, ROTO FRANK и «УЮТНЫЙ МИР».

• Источник: Журнал «Идеи вашего дома»№2
