Что такое обратный клапан для воды и для чего он нужен

Рассказываем, что такое водяной обратный клапан, как устроен, рассматриваем характеристики разных видов устройства.
Что такое обратный клапан для воды и для чего он нужен

Pixabay

Обратный клапан обязателен для автономных водопроводов. Ставят его и в многоэтажных домах с централизованной подачей воды. Арматурное устройство обеспечивает бесперебойную работу системы, предотвращает возникновение аварийных ситуаций. Разберем виды обратных клапанов для воды, их конструкцию и принцип действия.

Все об обратном клапане

Что это такое
Устройство арматурного узла
Как он работает
Разновидности клапана-обратки
— Пружинный
— Поворотный
— Подъемный
— Шаровый

Что это такое

Клапан-обратка относится к устройствам запорной арматуры. Он предназначен для защиты водоподводящей системы от изменений параметров водяного потока: понижения или повышения давления, утечек. Арматурный узел останавливает жидкость, не дает ей продвигаться в обратном направлении. Он защищает сантехнические приборы и магистраль от гидравлического удара.

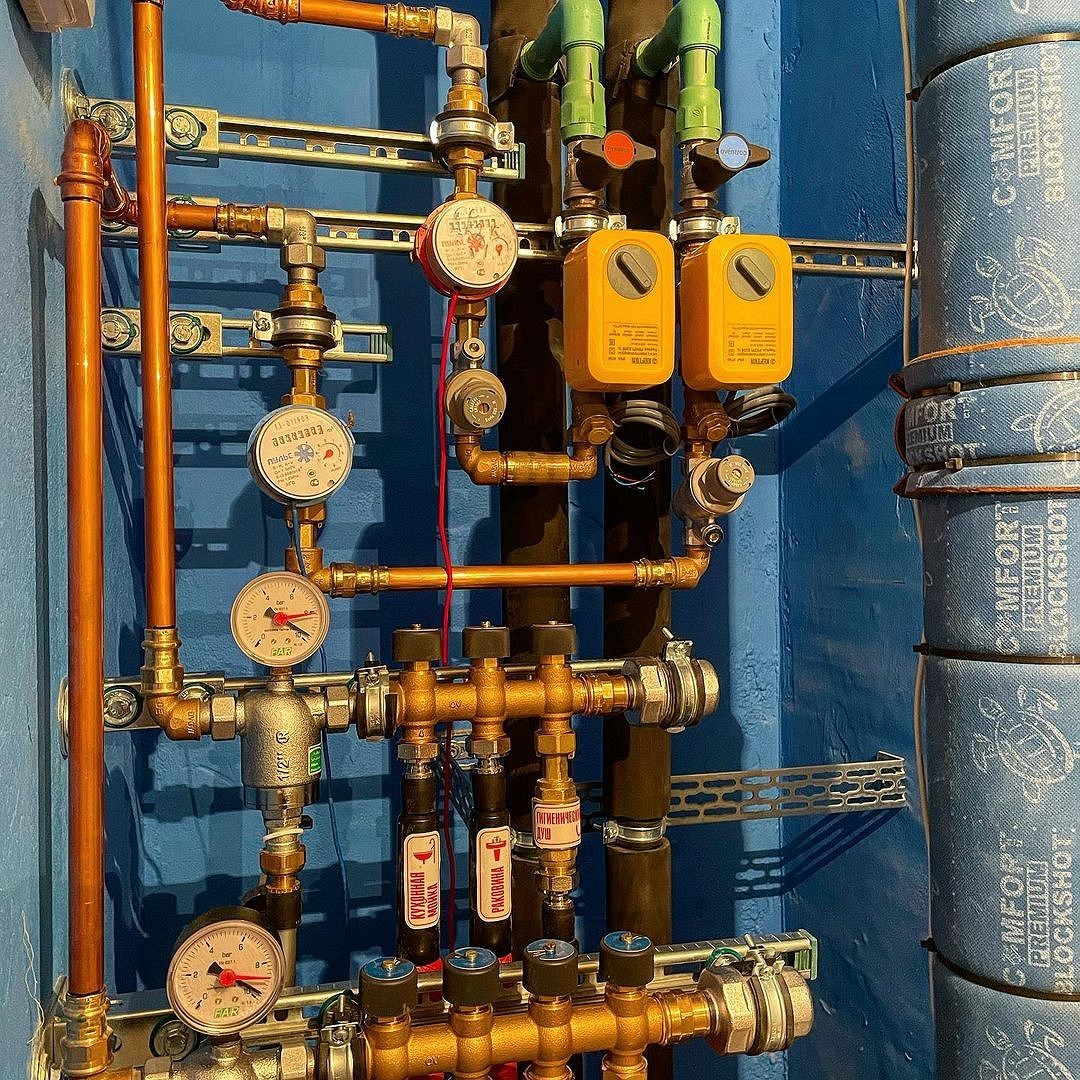

Это основные причины, для чего нужен обратный клапан для воды. Ставят его на разных участках. Перечислим возможные варианты установки.

  • В колодце либо скважине перед погружным насосом. Это предотвращает слив воды после остановки оборудования и не дает насосу работать «на сухую».
  • На входе насосной станции.

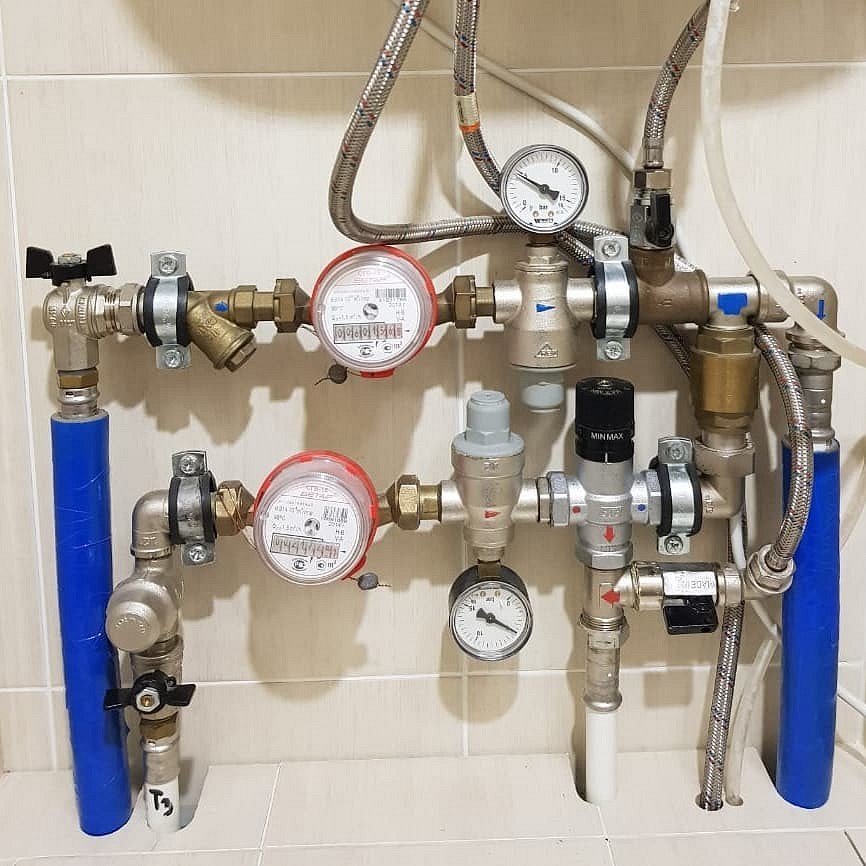

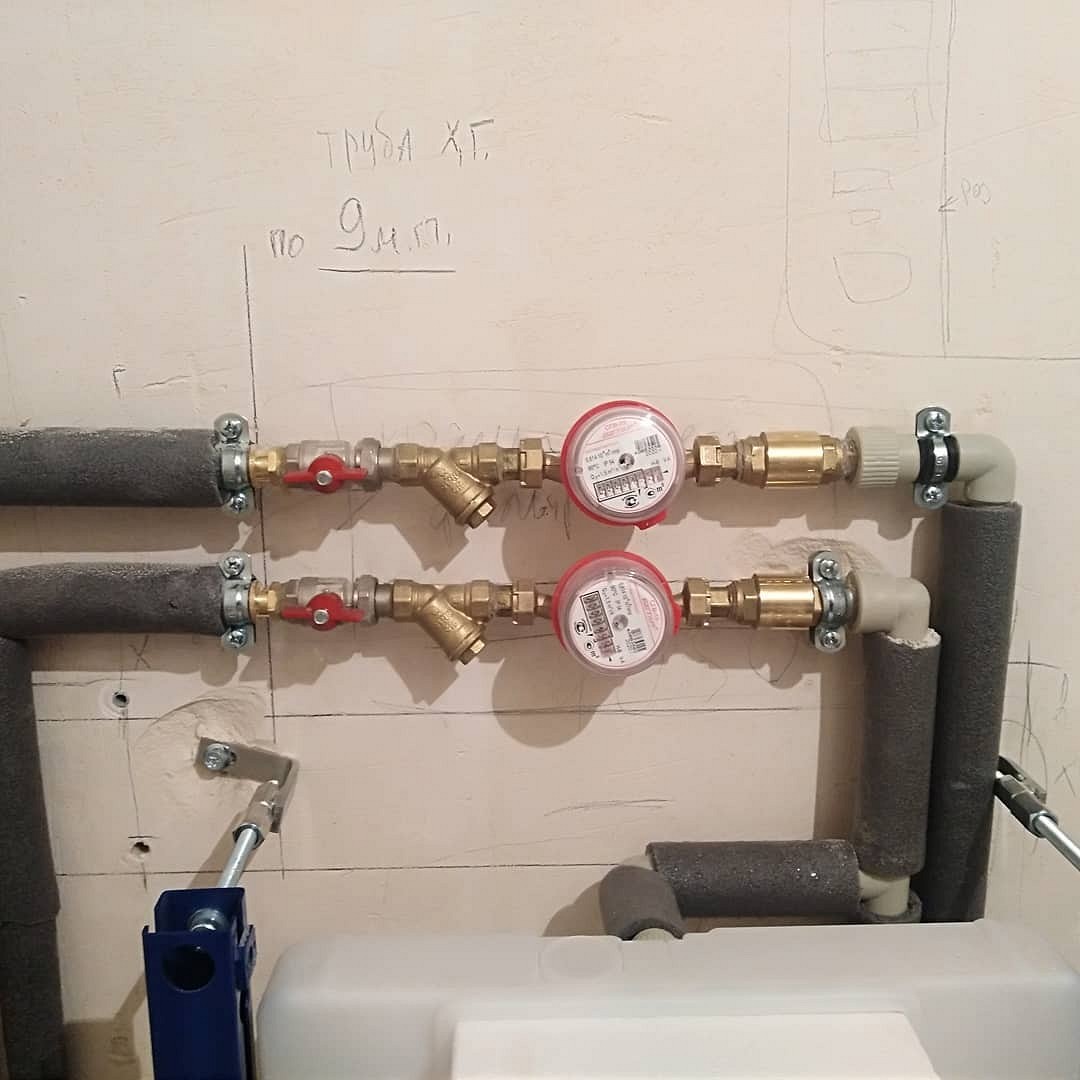

  • После счетчика-водомера. Это защитит прибор от гидроударов, которые возможны при пользовании неисправной сантехникой.

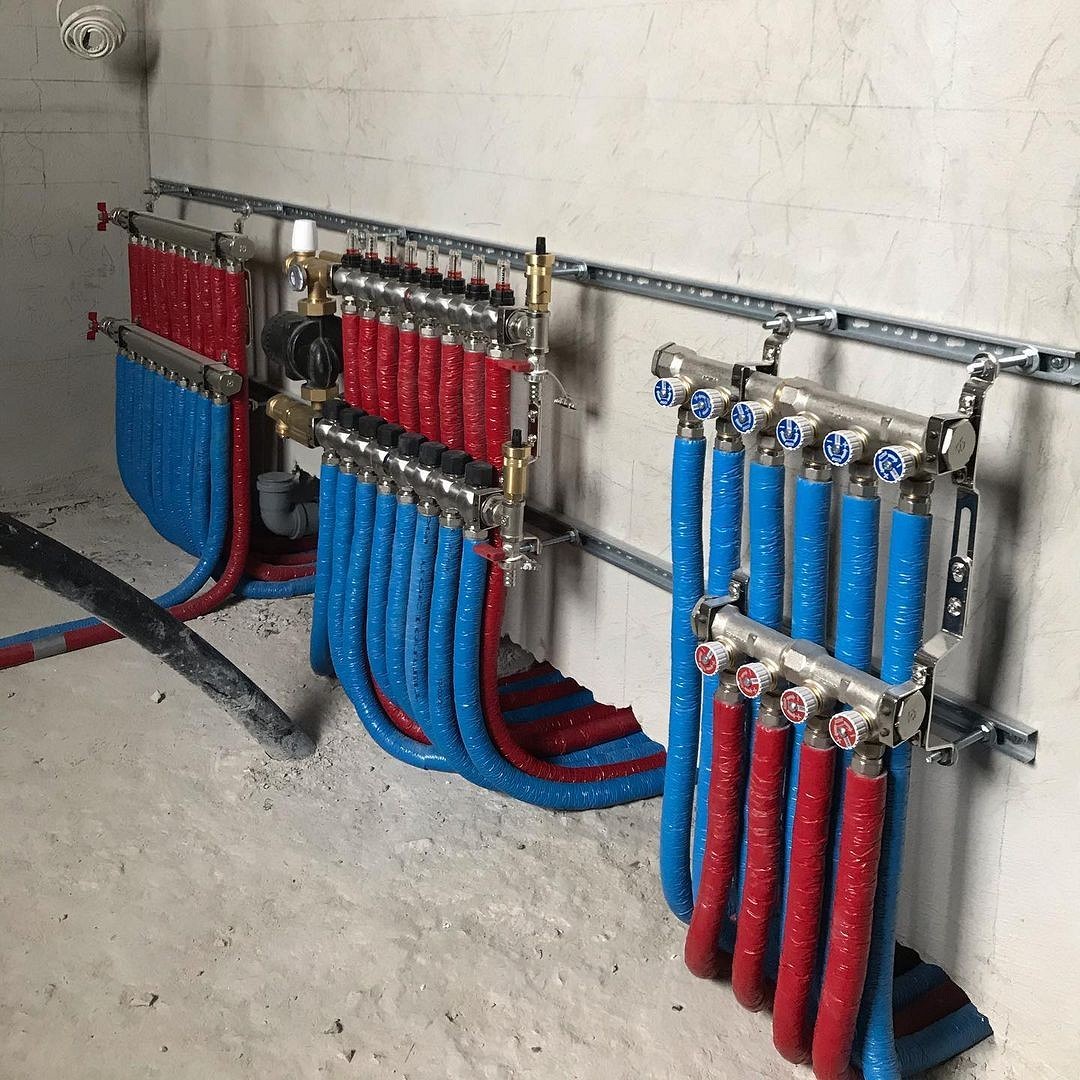

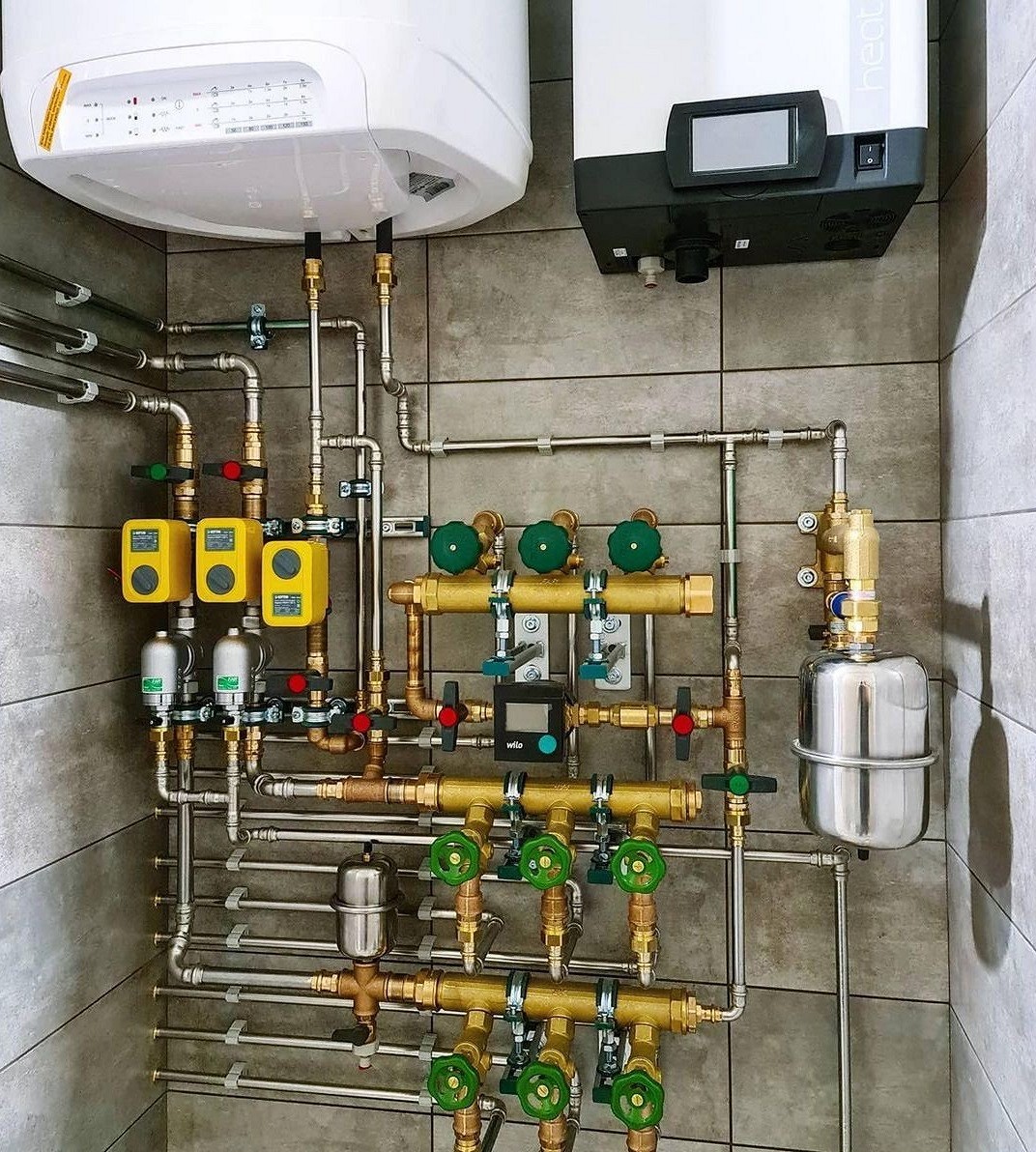

  • В систему отопления автономного типа с несколькими контурами с разным давлением.

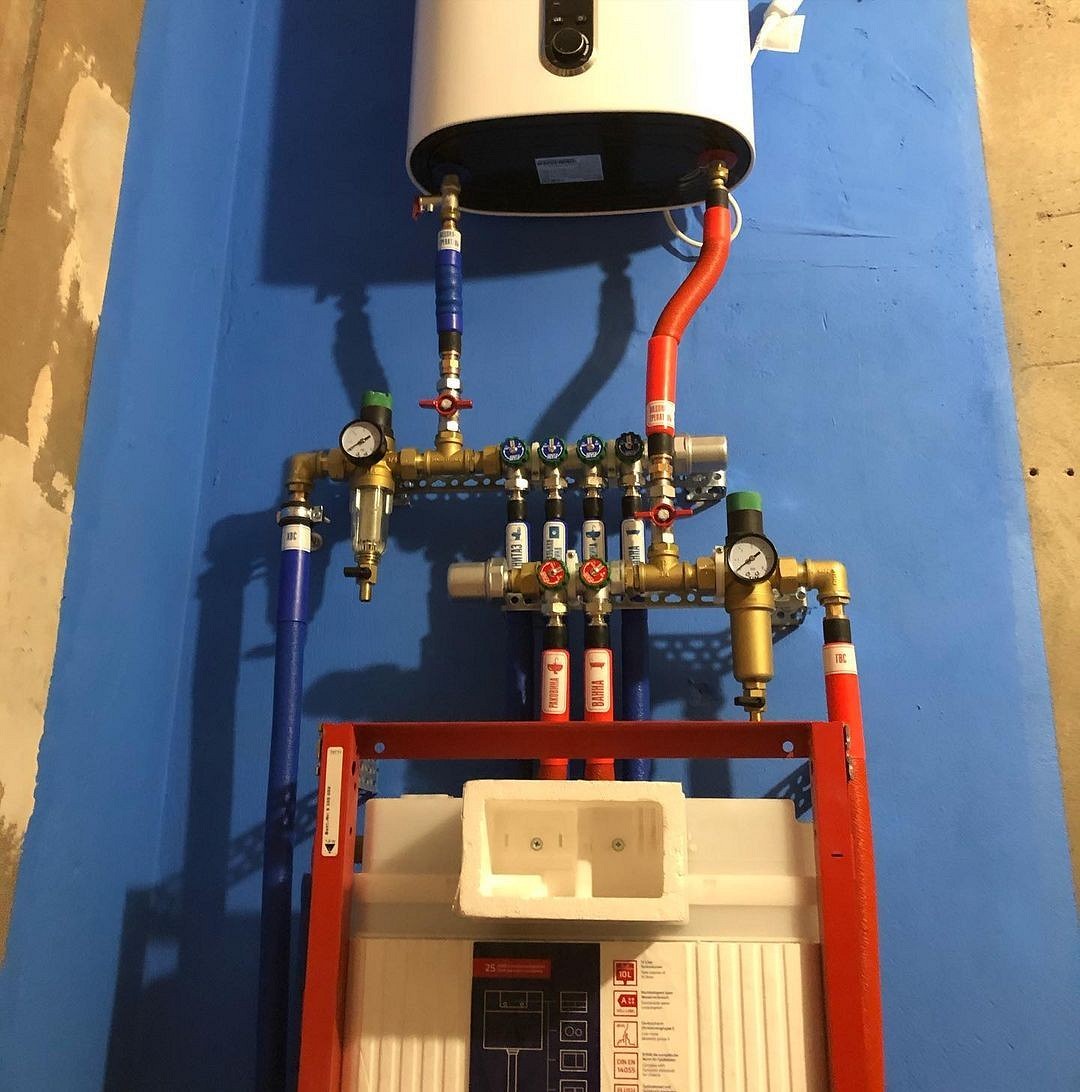

  • Перед сантехническими приборами.

Если арматура монтируется в доме с временным проживанием, например, на даче, необходимо предусмотреть возможность слива жидкости. Иначе при похолодании до минусовых отметок магистраль перемерзнет, и клапан выйдет из строя.

Как устроен обратный клапан

Выпускают несколько видов клапанов-обраток, но устроены они все по одному принципу. Основной элемент — разборный корпус, чаще всего цилиндрической формы. Он состоит из зоны приема, которая соединяется с трубой, ограничителя любого типа, механизма, фиксирующего этот ограничитель, и зоны вывода, которая тоже соединяется с трубопроводом.

Для изготовления корпусных деталей используются разные материалы. Это может быть бронза, латунь, различные вилы стали, высокопрочный пластик, титан или чугун. Для бытовых приборов предпочтительнее всего латунь. Она относительно недорого стоит, но при этом служит долго. Внутри корпуса устанавливается запорный элемент. Чтобы обеспечить ему необходимую для нормальной работы герметичность, используют уплотнители. Они могут быть изготовлены из пластика, каучуковой резины или сделаны путем наплавления тонкого слоя нержавейки.

Как работает арматура

Разберемся, как работает обратный клапан. Ничего сложного в этом нет. Пока поток внутри устройства отсутствует, запорный элемент герметично перекрывает трубу. Как только открывается вентиль, и вода начинает движение внутрь корпуса, напор жидкости поворачивает механизм и сдвигает запор. Все время, пока напор достаточно высок, запорный элемент удерживается им в открытом положении.

При нормальной работе арматуры вода под давлением течет в заданном направлении. Оно указано на корпусе прибора стрелкой. Когда давление падает до минимальных значений или поток изменяет направленность и пытается течь обратно, срабатывает механизм, и запор опускается в проем корпуса. Он полностью перекрывает движение жидкости. Таким образом арматура мешает потоку продвигаться в обратном направлении и поддерживает нормальное давление внутри системы.

Разновидности арматуры

В продаже можно найти несколько разновидностей клапанов-обраток. Принцип их действия одинаков, разница в конструкции. Кратко охарактеризуем каждый тип.

Пружинный

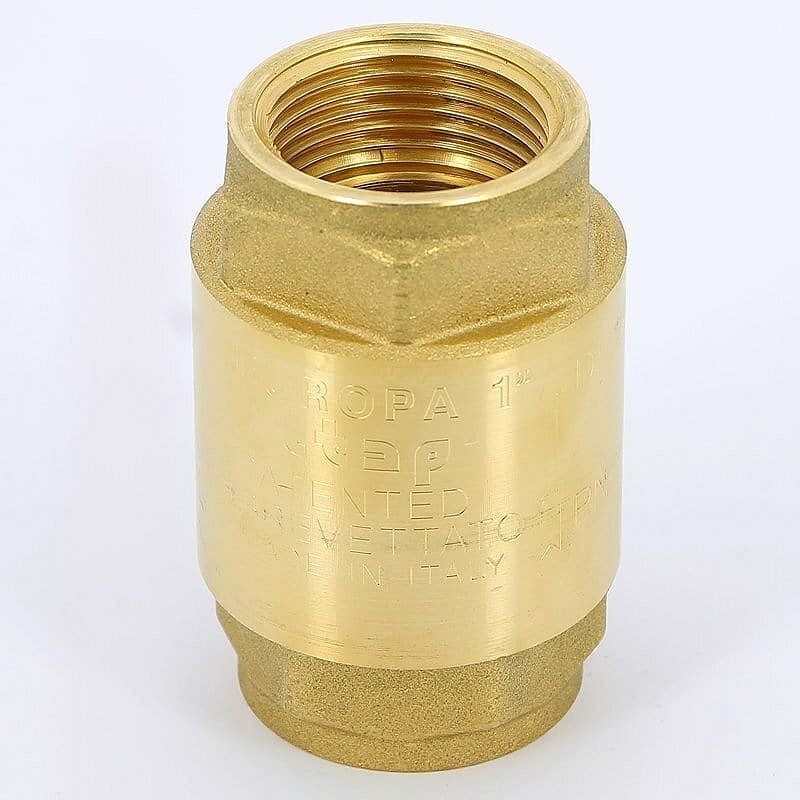

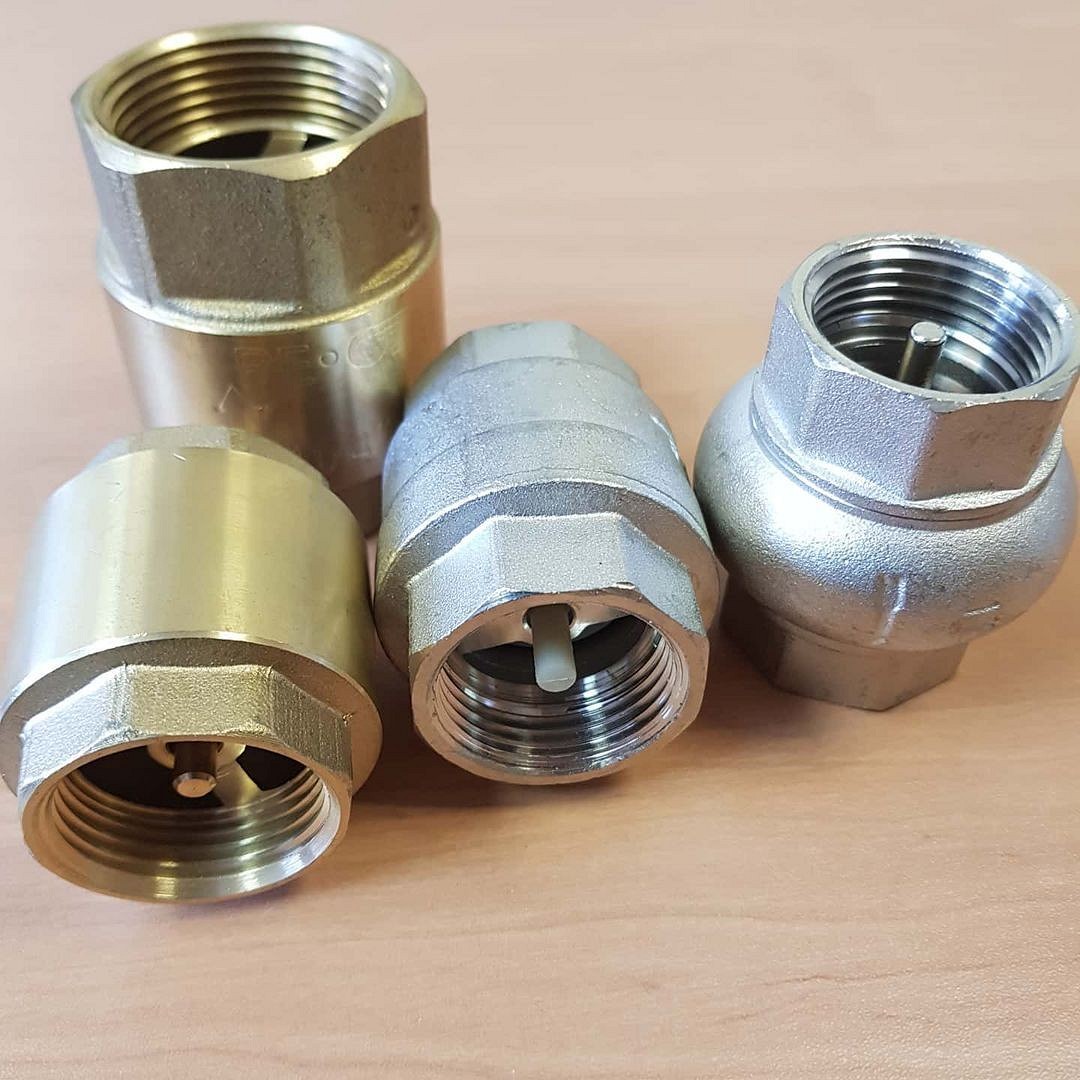

Считается самой компактной разновидностью. Бывает дисковым или двустворчатым. В первом случае запором служит пластинка-диск из металла. Пружина ее плотно прижимает к седлу. В этом положении путь для жидкости закрыт. Водный поток отжимает пружинку и поднимает диск. При пониженном давлении клапан закрывается. Это простейшая схема, которая хорошо работает в системах водоснабжения, где невозможен гидроудар.

Если есть вероятность гидравлического удара, устанавливают двустворчатые конструкции. Они такие же, как дисковые, но запорный элемент, открывая отверстие для жидкости, складывается пополам. Это смягчает последствия гидроудара. Есть модели двустворчатых клапанов со специальными амортизаторами. Их устанавливают в сложных гидросистемах.

Основными преимуществами пружинных устройств считаются компактность и небольшой вес. Особенно компактны межфланцевые модели, которым не нужны специальные фланцы для закрепления к трубопроводу. Пружинные системы очень просты в эксплуатации и монтаже, могут устанавливаться на горизонтальные, наклонные и вертикальные магистрали. Значимый недостаток — их нужно полностью снимать для ремонта.

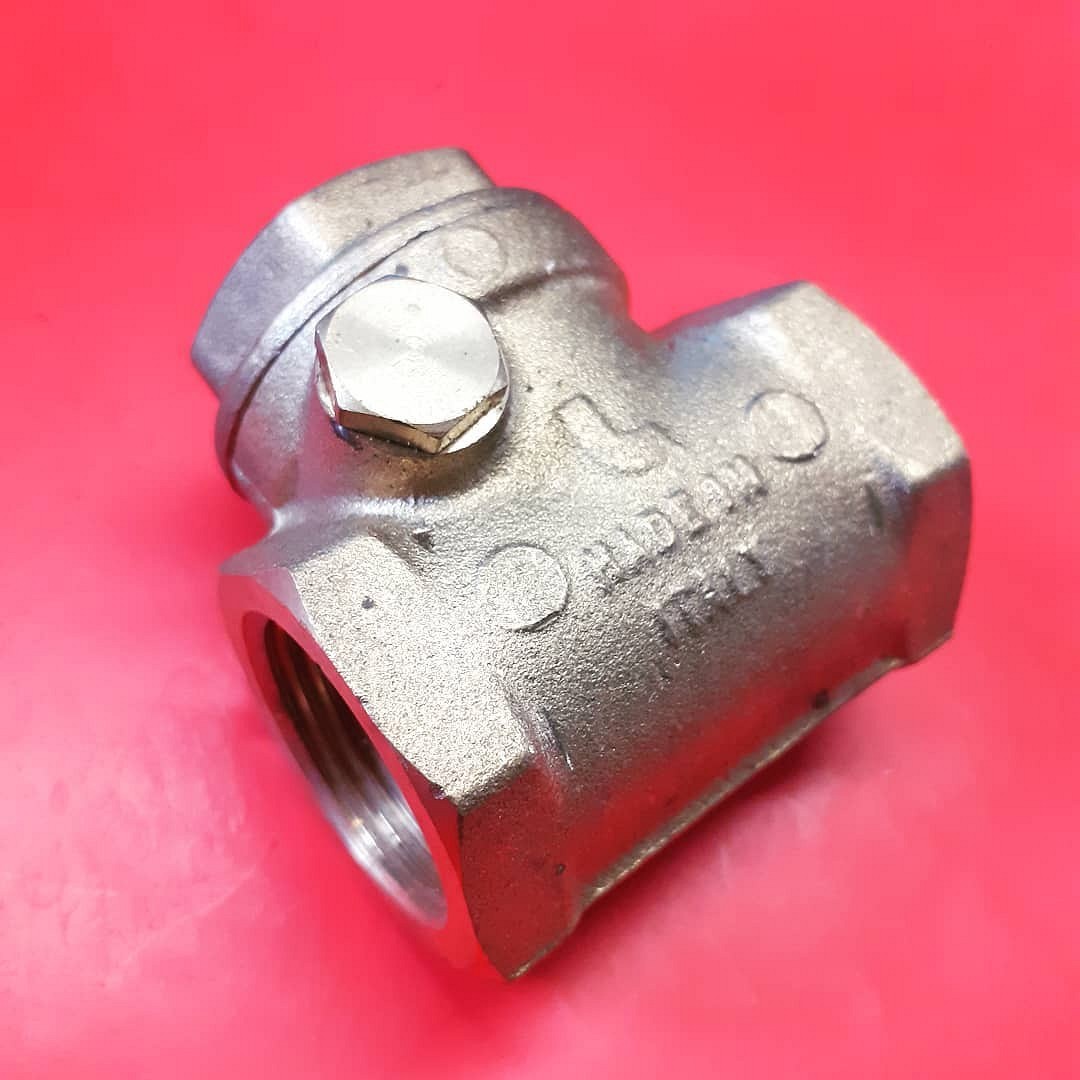

Поворотный

Запором в этой конструкции служит лепесток-золотник. Он крепится на поворотной оси, которая находится над проходным отверстием. Поток откидывает золотник и открывает себе проход по трубопроводу. При недостаточном давлении лепесток падает и перекрывает отверстие. Если диаметр у детали большой, то удар золотника о посадочное место бывает очень сильным. Это способствует быстрому износу арматуры и может провоцировать гидроудары.

По этой причине модели больших размеров выпускаются в безударном исполнении. Они оснащены дополнительным механизмом, который мягко ставит золотник на место. Для небольших устройств такие приспособления не нужны.

Основное преимущество поворотных систем — низкая чувствительность к уровню загрязнения подающейся через них жидкости при хорошей герметичности. Кроме того, они могут работать в трубопроводах больших размеров. Правда, в таком случае используются только безударные модели.

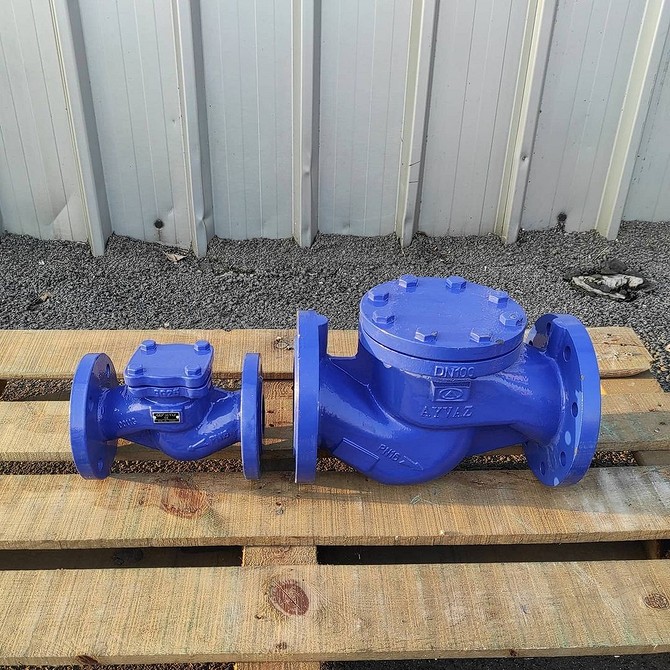

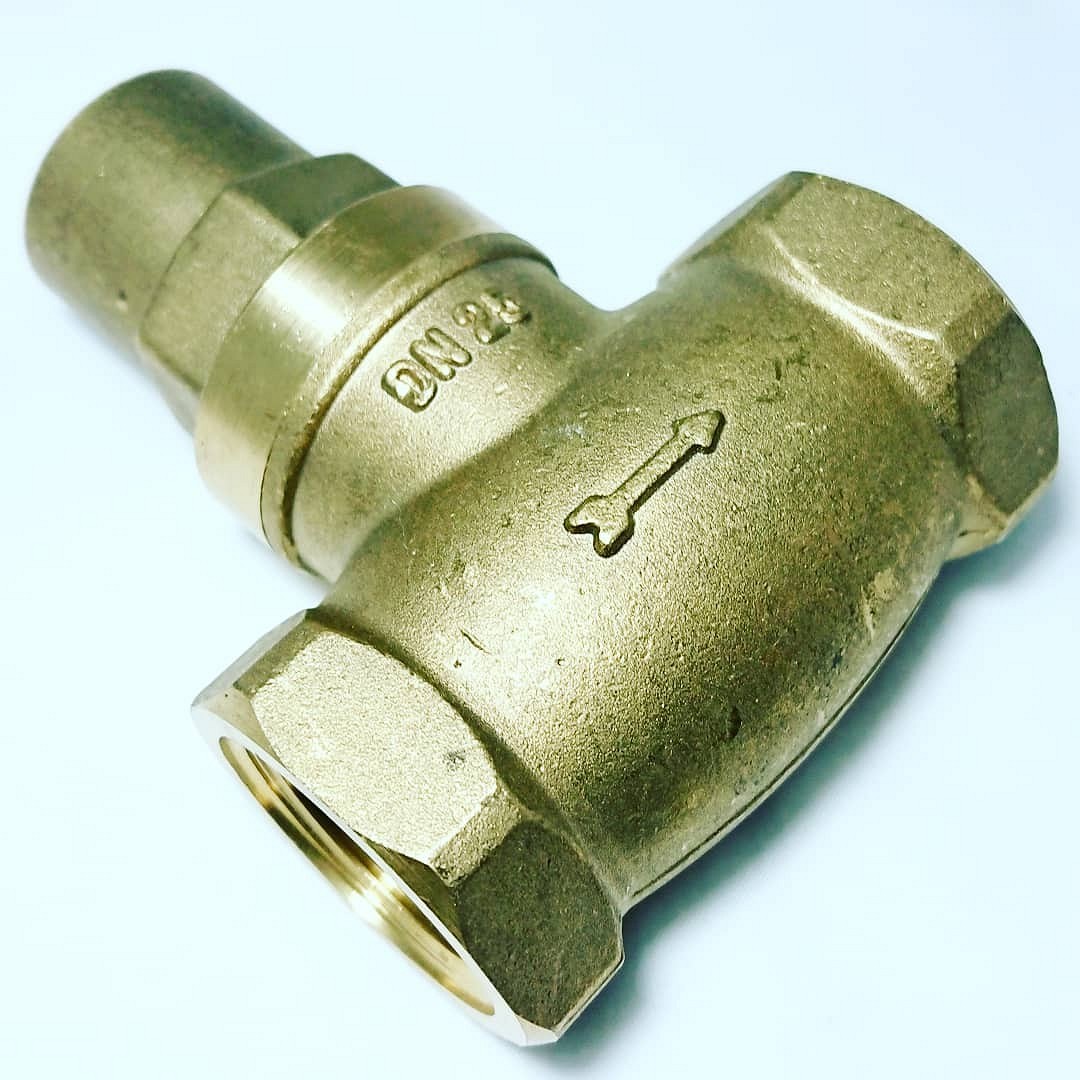

Подъемный

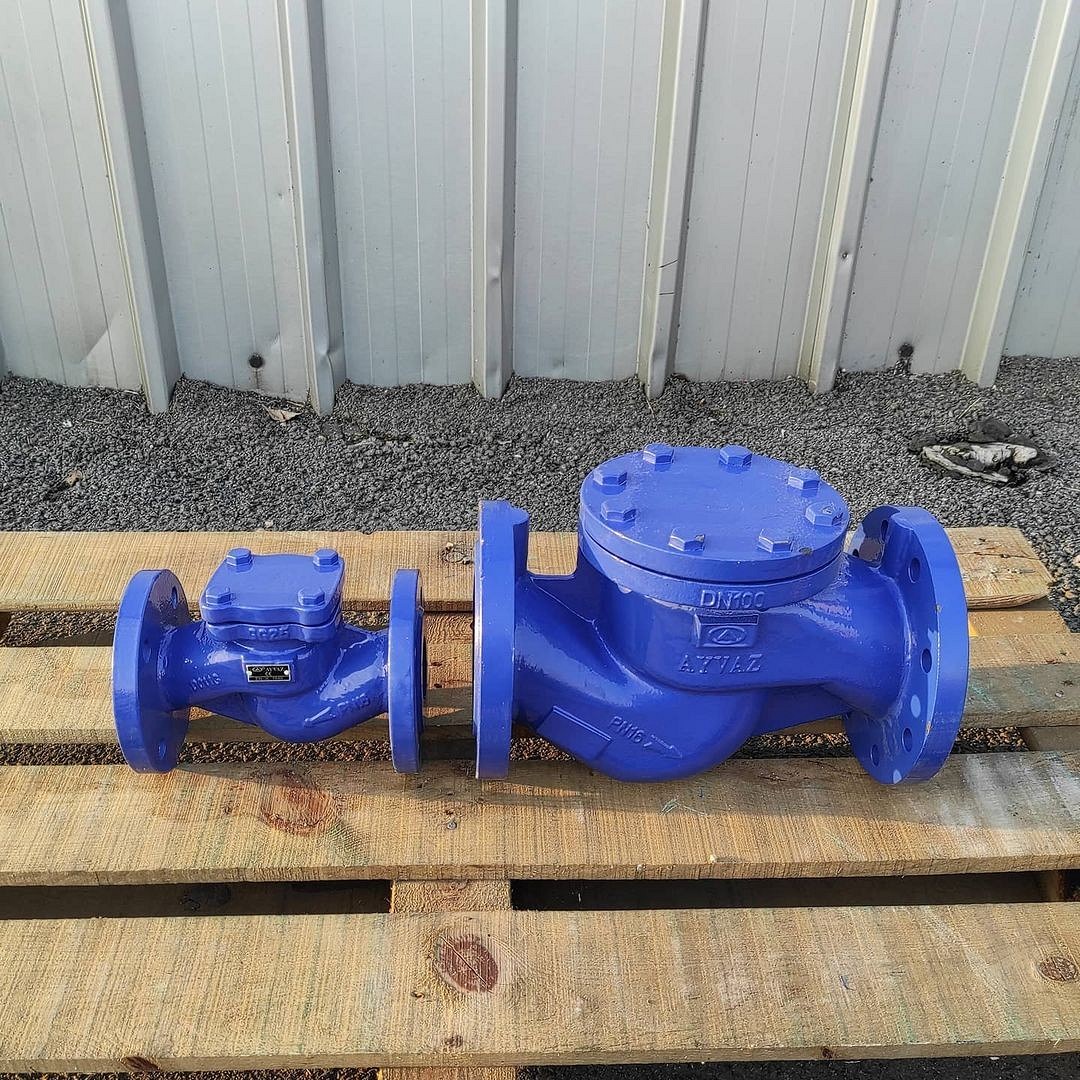

В этой конструкции проходное отверстие перекрывает подъемный диск-золотник. Водный поток, движущийся под определенным напором, его поднимает. Когда давление уменьшается, затвор опускается вниз, встает на свое посадочное место и перекрывает отверстие.

Ось, где крепится диск, расположена так, что нормальная работа клапана возможна только в точно вертикальном положении. Поэтому его нельзя устанавливать даже на наклонных, а тем более горизонтальных трубопроводах. Это важная особенность подъемной конструкции.

Ее основное преимущество — возможность ремонта без демонтажа. Очистку и ремонтные работы проводят через специальный лючок со съемной крышкой. Значимым недостатком подъемных устройств считается чувствительность к уровню загрязнения проходящей через них жидкости.

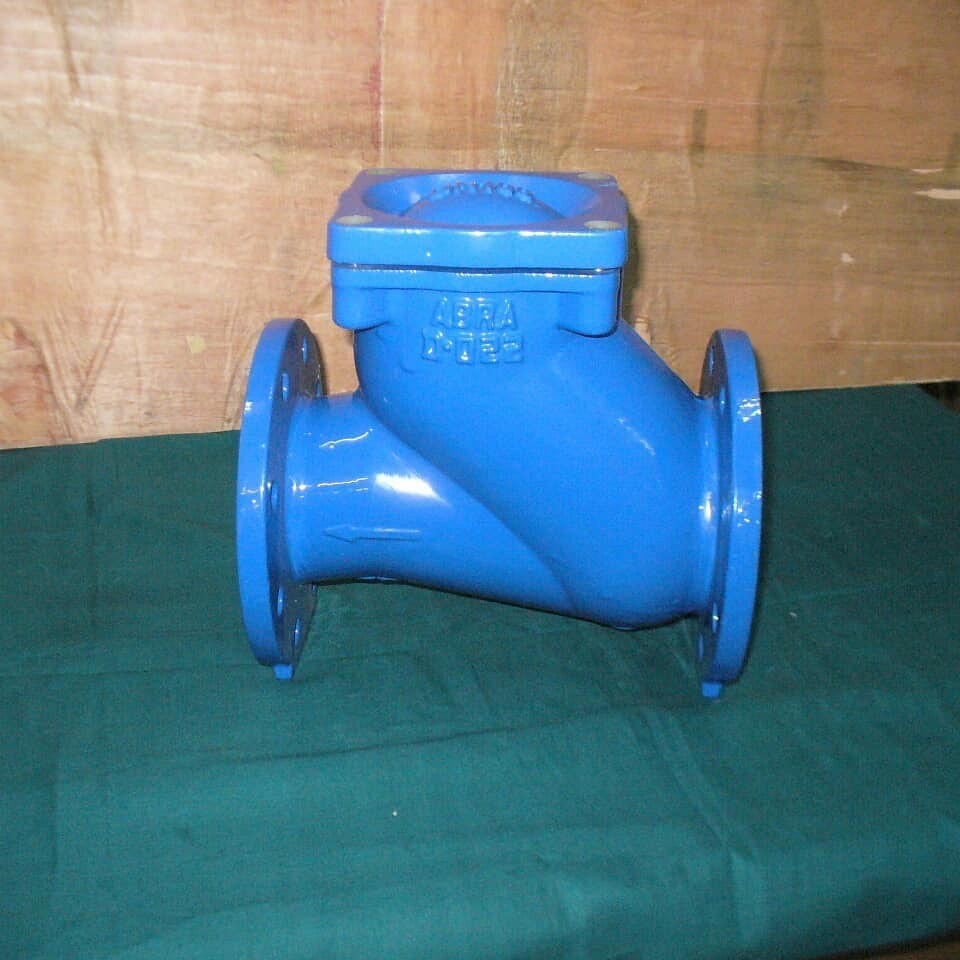

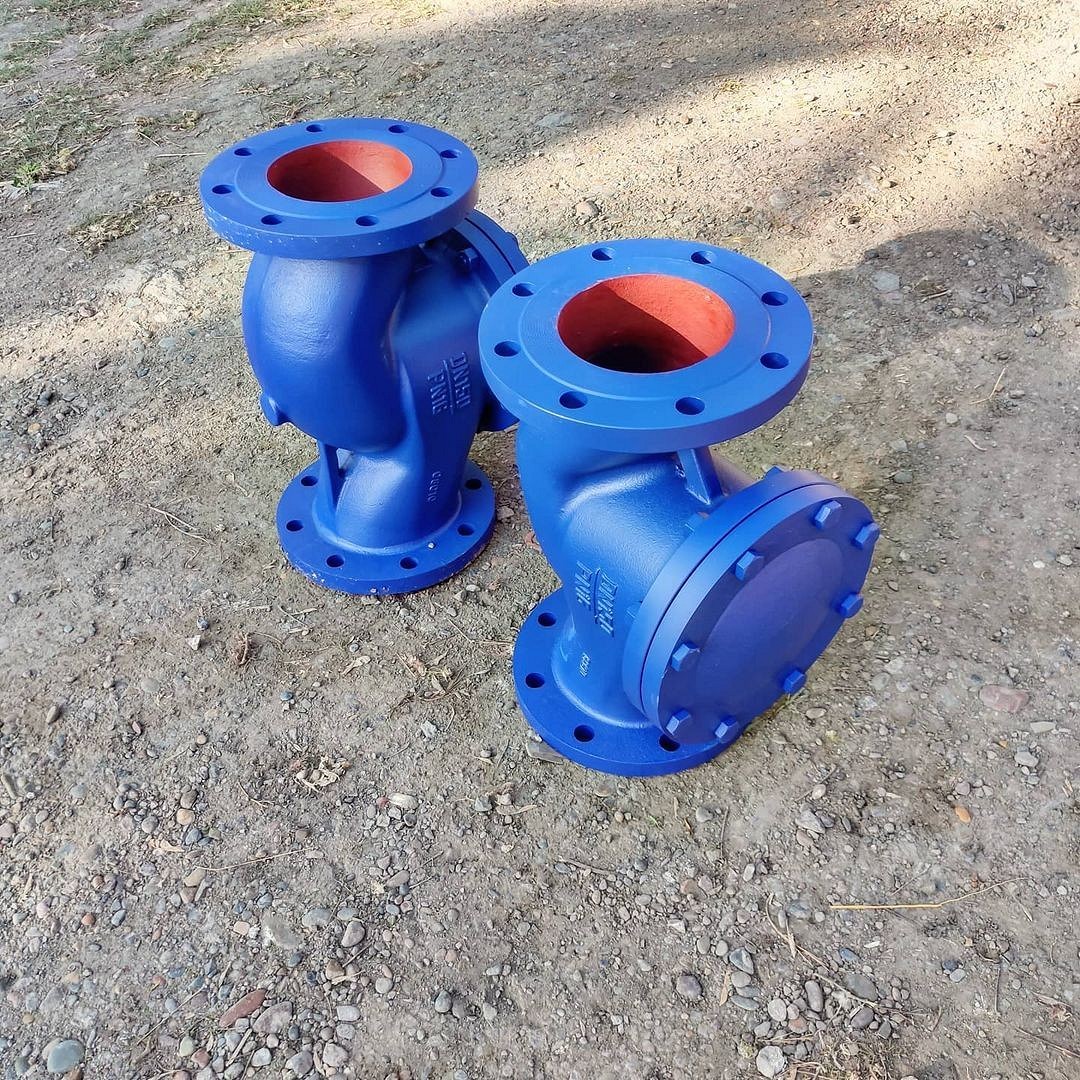

Шаровый

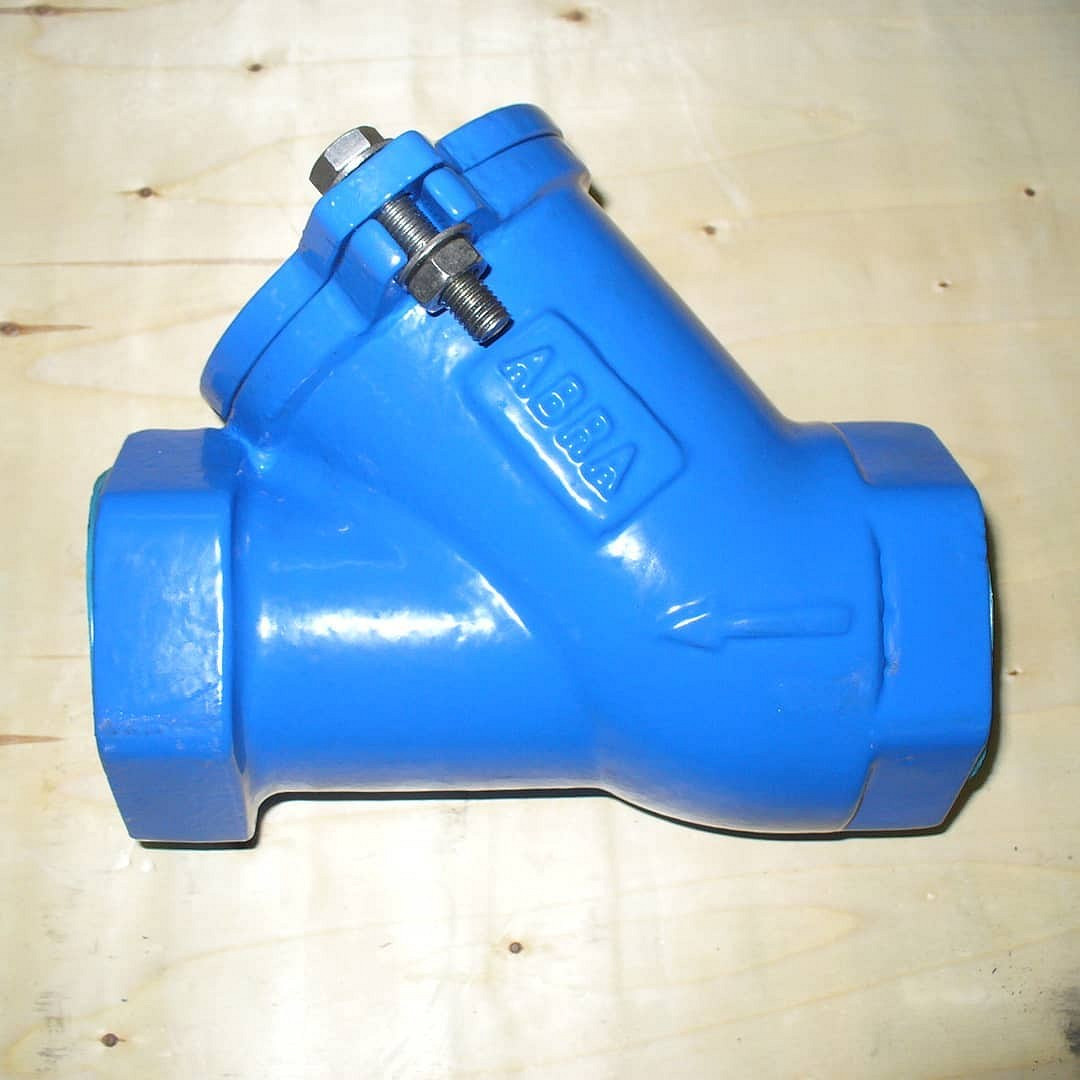

В качестве запорного элемента используется металлический шар. Иногда он покрыт слоем резины для лучшего прилегания к посадочному месту. Шар подпружинен, поэтому, пока не подается жидкость, он перекрывает проходное отверстие. Поток давит на пружину и сдвигает ее вместе с шаром. При снижении давления или перенаправлении потока подпружиненный шар перекрывает проход жидкости.

Это очень простая и надежная конструкция. Может работать в горизонтальных, наклонных или вертикальных трубах. Она универсальна, используется для разных инженерных систем. Некоторые модели оснащаются крышкой, чтобы их можно было чистить и ремонтировать без демонтажа.

Разновидности по способу установки

Вне зависимости от конструкции арматура различается способом установки. Вариантов может быть четыре.

  • Крепление фланцевого типа. Устройство крепится на трубопровод при помощи фланцев с обязательным уплотнением.
  • Сварка. Узел приваривается к отрезкам труб. Это самый надежный вид крепления, обязателен для деталей, работающих в агрессивных средах.
  • Межфланцевый крепеж. У клапана отсутствуют крепежные элементы. Его надежно зажимают между фланцами, закрепленными на трубах. Такой вариант крепления имеет ограничения по габаритам. Для деталей большого диаметра он не используется.
  • Крепление муфтового типа. Устройство оснащено резьбовыми муфтами, с помощью которых крепится к трубам. Нежелательно использовать такой крепеж для изделий большого диаметра.

Мы разобрались, как работает и как выглядит обратный клапан для воды. Выбирать устройство надо с учетом проходного диаметра магистрали, давления в ней и степени загрязненности проходящего потока. Кроме того, надо выбрать место и способ закрепления. Обычно берут крепеж такого типа, который уже используется на магистрали. Учитывая широкий ассортимент арматуры в специализированных магазинах, найти подходящий вариант будет несложно.
