Провожаем провода...

Способы борьбы с «лишними» проводами в квартирах: современные беспроводные технологии, используемые в компьютерной и бытовой технике.

Провожаем провода...Среди устройств, использующих технологии Wi-Fi, наибольшее распространение получила компьютерная техника Провожаем провода...LG

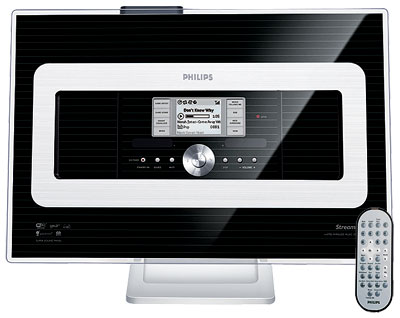

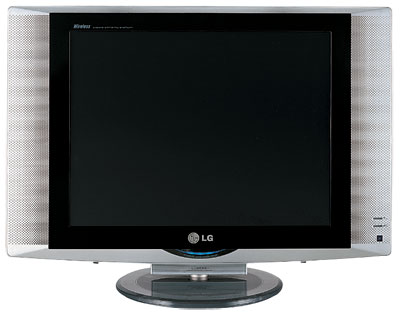

Беспроводной телевизор 15LW1R Провожаем провода...С помощью аудиоцентра Streamium (PHILIPS) можно создать полноценную систему "мультирум" Провожаем провода... MICROSOFT

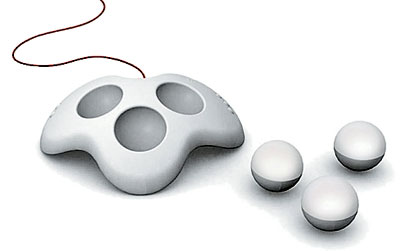

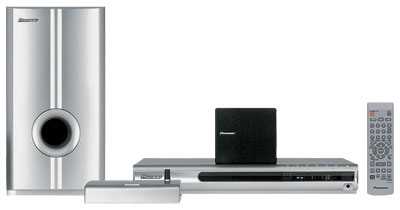

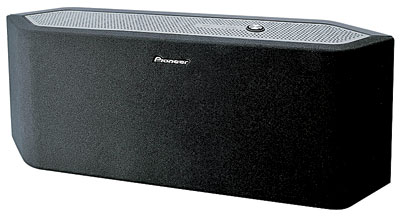

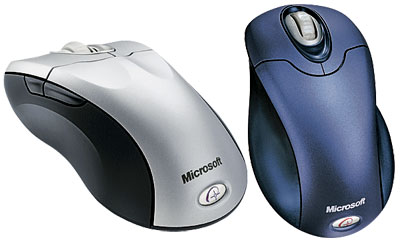

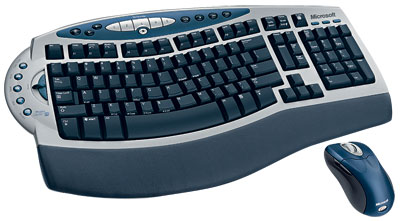

Беспроводные клавиатуры и мыши удобны в работе Провожаем провода...Переносные лампы (BRION ARTE INDUSTRIAL) Провожаем провода...Наряду с проводной акустикой в комплект домашнего кинотеатра DCS-535 (PIONEER) входит беспроводная тыловая колонка Провожаем провода...Устройства (D-LINK):

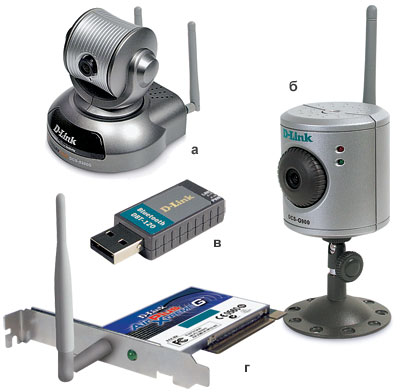

интернет-камера с поддерж-кой Wi-Fi (а, б);
Bluetooth-адаптер для компьютеров с ОСWindows (в);

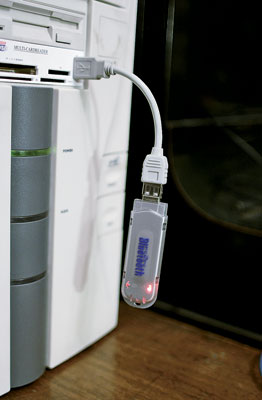

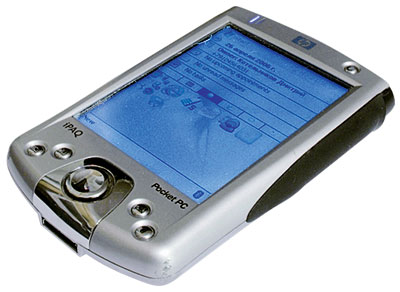

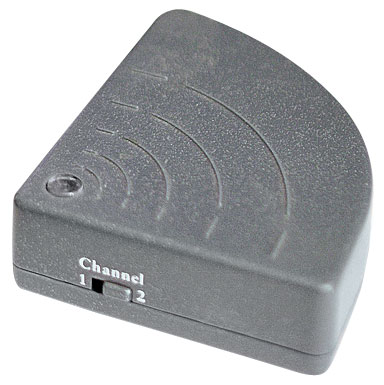

PCI-адаптер (г) Провожаем провода...Используя адаптер Bluetooth, к компьютеру можно подключить любое устройство, поддерживающее этот протокол Провожаем провода...Адаптер Wi-Fi Провожаем провода...КПК со встроенной поддержкой соединения по радиоканалу Провожаем провода...Данные модели мышей (MICROSOFТ) не связаны с компьютером кабелем Провожаем провода... D-LINK

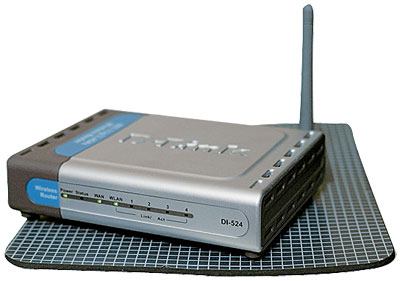

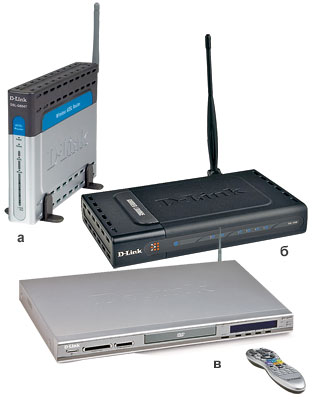

ADSL-роутер(а),
высокоскоростной игровой маршрутизатор(б),

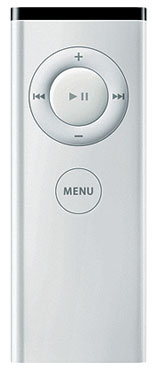

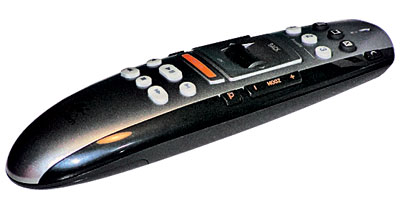

медиаплеер с DVD-плеером и картридером(в) Провожаем провода...Пульт управления компьютером для большинства пользователей пока что в новинку. однако популярность этих устройств быстро растет Провожаем провода... D-LINK

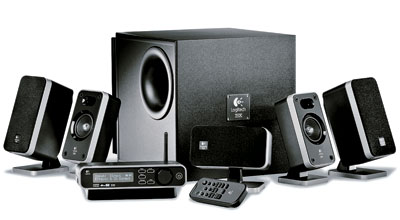

Для усиления слабого сигнала могут быть использованы переносные комнатные антенны Провожаем провода...Звуковой процессор PDSP-1 (PIONEER) Провожаем провода...Многоканальная акустическая система домашнего кинотеатра Z-5450 Digital (LOGITECH) укомплектована парой беспроводных тыловых колонок Провожаем провода...Переносной аудиоплеер iPod shuffle (APPLE) при наличии специального брызгозащитного чехла позволяет прослушивать любимую музыку непосредственно в бассейне и аналогичных помещениях Провожаем провода... PIONEER

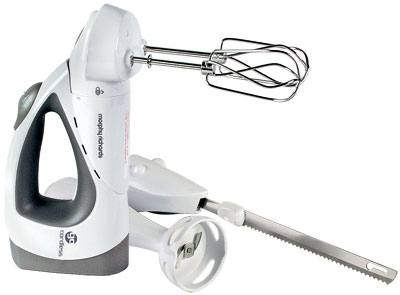

Для домашнего кинотеатра существует акустика с передачей данных по радиоканалу Провожаем провода...Система отраженного звучания KIT 100 (KEF AUDIO) Провожаем провода...Один из немногих представленных на российском рынке кухонных наборов аккумуляторной техники- модель 48960 (MORPHY RICHARDS) Провожаем провода...Кухонная вытяжка DD8794M (AEG-ELECTROLUX) снабжена пультом дистанционного управления Провожаем провода...Первый в мире серийный автоматический робот-пылесос Trilobite (ELECTROLUX) с ультразвуковой навигацией и автоматическим датчиком ступенек Провожаем провода...Проекторы PLC XU-83/86 (SANYO) поддерживают обмен данными с компьютером по стандарту Wi-Fi Провожаем провода...Наряду с возможностью беспроводной передачи видео в проекторе PT-LB30NTE (PANASONIC) применена технология воспроизведения картинки при дневном свете

Окружающие нас бытовые устройства множатся с каждым днем... Растет и количество проводов, в буквальном смысле опутывающих современное жилище. Как же бороться с подобной напастью?

Провожаем провода... LOGITECH Об актуальности проблемы "лишних" проводов говорит следующий факт. При монтаже несложной системы домашнего кинотеатра в комнате площадью 20м2 нужно проложить около 100м кабеля. Такое количество проводников создает массу проблем. Даже если хозяин оказался настолько предусмотрительным, что смог точно спланировать месторасположение каждого из компонентов кинотеатра, работы по скрытой прокладке всей проводки обойдутся в копеечку. Акак быть, если упомянутая видеотехника, компьютер или мультимедийный центр "вселяются" в гостиную уже после ремонта? Штрабить венецианскую штукатурку на стенах, вскрывать пол, покрытый дубовым паркетом,- жалко, но и раскинувшаяся повсюду сеть проводов не вселяет оптимизма. За них можно случайно зацепиться, упасть или уронить дорогостоящее оборудование. Кроме того, многие виды кабеля плохо переносят сдавливание, на них нельзя наступать или ставить мебель, поэтому спрятать все это под ковер- простой, но не лучший выход из положения. Недостатки кабельных систем и неудобство их применения в быту заставляют производителей совершенствовать технику, создавать устройства, способные нормально работать в беспроводном режиме. Онекоторых типах такой аппаратуры мы расскажем в данной статье.

«Бес» привязанности

Провожаем провода... LOGITECH
Используя беспроводную технику, нет нужды беспокоиться о тщательном выборе рабочего места. Влюбом случае клавиатура будет всегда под рукой Можно выделить два основных типа проводки, используемой в быту. Первый- коммутационные линии для обмена данными между различными бытовыми устройствами. Кним относятся антенный кабель, телефонные провода, кабель для соединения отдельных компонентов домашнего кинотеатра идр. Второй- проводка для электропитания техники (силовая, осветительная, некоторые из слаботочных сетей, применяемые, например, для электроснабжения бытовых приборов и светильников в ванных комнатах).

Сообразно типу проводки выбираются и "методы борьбы". Впервом случае для коммутации используют технологии беспроводной передачи данных. Таких технологий за последние 100лет (с момента изобретения радиосвязи) появилось немало. Подробнее о способах передачи данных по оптическому, инфракрасному или радиоканалу будет рассказано далее.

Во втором случае для организации автономной работы применяют аккумуляторные батареи. Кним все чаще прибегают в самых разных устройствах, начиная от телефонных трубок и пультов дистанционного управления и заканчивая электроинструментами и кухонной техникой.

Вбыту для передачи сигналов без помощи проводов используются разные способы. Сначала для этого в пультах дистанционного управления был взят на вооружение ультразвук. Вначале 80-х гг.ХХ в. появились пульты, передающие сигналы благодаря инфракрасному излучению. Аналогичные устройства в ходу у нас и сегодня, причем ими могут быть оснащены не только телевизоры, видеомагнитофоны, DVD-проигрыватели, но и другая техника (например, кухонные вытяжки, гидромассажные ванны, полотенцесушители и даже печи-каменки). Но для передачи больших объемов данных в компьютерных сетях и бытовых мультимедийных устройствах широко применяются технологии Wi-Fi и Bluetooth.

Wi-Fi- это сокращение английских слов wireless fidelity, что значит "беспроводная верность". Таким термином обозначают ряд стандартов беспроводной передачи данных. Для технологий Wi-Fi были разработаны разнообразные протоколы передачи данных. Наиболее известен стандарт IEEE 802.11, появившийся в 1997г.В"семейство" также входят его многочисленные модификации: 802.11a; 802.11b; 802.11g. Между собой они различаются максимальной скоростью передачи данных (пропускной способностью), радиусом действия, применяемым частотным диапазоном. Впервоначальном варианте протокол 802.11 позволял организовать соединение с пропускной способностью до 1-2 Мбит/с. Со временем скорость соединения возросла. Для протокола 802.11b она составляла 11Мбит/с, а для 802.11a и 802.11g- уже 54Мбит/с.

Протоколы 802.11b и 802.11g используют радиосвязь с частотой 2,4ГГц, а протокол 802.11a- 5ГГц. Диапазон 5ГГц обеспечивает высокую пропускную способность соединения. Кроме того, он не столь загружен (по сравнению с диапазоном 2,4ГГц, где "вещают" микроволновые печи, беспроводные телефоны и другая бытовая техника), поэтому радиосигналы с частотой 5ГГц реже "страдают" от помех. Кего недостаткам относятся бо/льшая стоимость оборудования и меньшее расстояние, на которое можно осуществить передачу сигнала (при равной мощности и одинаковой чувствительности приемников). При возрастании дистанции между источником и приемником сигнала резко падает скорость передачи данных. Так, для устройств, поддерживающих протокол 802.11g, расстояние, на котором они принимают сигналы с расчетной скоростью 54Мбит/с,- около 15м (в помещении), а при увеличении его до 40-45м скорость соединения снижается почти в 5раз.

Большинство высокочастотных источников сигнала, в том числе и Wi-Fi, должны быть зарегистрированы в Государственной комиссии по радиочастотам и получить разрешение на "выход в эфир". Решение этой комиссии, принятое 04.04.2005г., несколько упростило жизнь пользователей внутридомовых сетей Wi-Fi. Теперь, если граждане России у себя дома или на работе применяют устройства Wi-Fi мощностью до 100мВт, разрешение на пользование радиочастотой не требуется- достаточно лишь в уведомительном порядке сообщить в местный Комитет по радиочастотам о наличии у вас данного прибора. Но владельцам более мощных передатчиков, а также любой техники для создания беспроводных сетей вне домов вышеупомянутое разрешение необходимо. Как показывает практика, стать его обладателем- непростая задача, требующая и времени, и капиталовложений (минимум $200). Еще сложнее получить разрешение на эксплуатацию устройств Wi-Fi, действующих в диапазоне 5ГГц. Ведь, в отличие, скажем, от США, где данный диапазон частот считается гражданским, в России в нем активно работают военные и другие силовые ведомства, которым лишние помехи в эфире не нужны.

Bluetooth заметно уступает по производительности технологиям Wi-Fi, поскольку обеспечивает сравнительно небольшую скорость соединения (500кбит/с) с радиусом действия, обычно составляющим 10м. Поэтому данная технология, как правило, используется для подключения периферийных устройств- клавиатуры, мыши ит.д. Достоинством Bluetooth-приборов является их полная совместимость друг с другом без каких-либо проблем (вне зависимости от производителя). Кроме того, эту технику, в отличие от Wi-Fi, не нужно регистрировать в Государственной комиссии по радиочастотам.

В эпоху беспроводных технологий

Провожаем провода...
Первым бытовым устройством с дистанционным беспроводным управлением стал телевизор. Его разработала американская компания ZENITH (сегодня- ZENITH ELECTRONICS CORPORATION) в начале 50-х гг. XXв. Этот телевизор, оснащенный пультом дистанционного управления, очень понравился покупателям. Однако много нареканий вызывал кабель, связывавший воедино телевизор и пульт. Он постоянно мешался под ногами, поэтому было решено сделать управление беспроводным дистанционным (прежде оно использовалось лишь в военных целях). В1956г. в продажу поступил телевизор с беспроводным ПДУ, который сразу же приобрел широкую популярность, хотя дополнительная опция увеличивала и без того высокую цену телеприемников почти на 1/3.

Партнеры по Wi-Fi

Наиболее широко беспроводные устройства применяют для оснащения компьютеров. Уже вполне естественно воспринимаются бытовые компьютеры с беспроводной мышью, клавиатурой. Такая техника дороже своих "проводных" собратьев, но, как говорится, комфорт стоит денег.Среди известных производителей оборудования, поддерживающего стандарты Wi-Fi и Bluetooth,- APPLE, INTEL, HEWLETT PACKARD, CISCO, MICROSOFT (все- США), D-LINK (Тайвань), LOGITECH (Швейцария) идр.

Компьютерная техника подключается к беспроводной сети Wi-Fi с помощью таких компонентов, как «точка доступа», маршрутизатор (роутер) и беспроводной адаптер. Точка доступа и роутер представляют собой приемопередающие устройства, подсоединяемые к внешней сети передачи данных (кабельной сети Ethernet или радиомодему). Беспроводной адаптер подключается к компьютеру и предназначается для обмена информацией с точкой доступа. Компьютеры, входящие в сеть Wi-Fi, напрямую друг с другом данными не обмениваются.

Все компоненты сетей Bluetooth, в отличие от Wi-Fi, являются одноранговыми и обмениваются данными непосредственно между собой. Здесь точка доступа не нужна- используются лишь сетевые адаптеры Bluetooth. Это упрощает конфигурацию сети, хотя и ограничивает количество подключаемой к ней техники. Одна такая сеть может объединять не более восьми устройств.

Выбирать оборудование для сети Wi-Fi необходимо так, чтобы все ее составные части обеспечивали достаточную мощность сигнала при значительном расстоянии между устройствами (десятки метров). Применительно к квартирной сети Wi-Fi можно выбрать приборы с малой мощностью излучения (50-60мВт) и соответственно меньшей стоимостью. Если вы не слишком хорошо разбираетесь в компьютерной технике, покупайте устройства одной торговой марки. Уразных производителей функции приборов могут быть реализованы с помощью различных программных команд- возможно, такие устройства «не поймут» друг друга.

Многие покупатели совершают ошибку, приобретая вместо маршрутизатора точку доступа. Функционируют эти устройства совершенно одинаково- зачем же покупать более дорогой маршрутизатор? Дело в том, что точка доступа обеспечивает «прозрачное» соединение с интернет-провайдером. Каждому компьютеру, подключаемому к такой сети, провайдер присваивает собственный IP-адрес, что ведет к существенному удорожанию услуг Интернета (пропорционально количеству компьютеров). Даже подсоединение к Интернету сети из двух компьютеров с помощью точки доступа без дополнительного оборудования уже экономически невыгодно. Маршрутизатор же подключается к Интернету так, что провайдер воспринимает сеть Wi-Fi как один компьютер. Внутри Wi-Fi-сети маршрутизатор создает локальные IP-адреса для всех пользователей, а кроме того, гарантирует дополнительную защиту от несанкционированного вторжения хакеров и появления вредоносных программ извне.

Адаптеры различаются по способу установки. Широко распространены два их типа- внешний (с разъемом для подключения к шине USB) и встраиваемый в компьютер (выполненный на плате с разъемом PCI). Выбор внешнего или внутреннего (встраиваемого) адаптера зависит от конструктивных особенностей компьютера. Встраиваемый модуль обычно дешевле и не занимает места на столе, но его не всегда удается установить, так как разъемы PCI могут быть уже заняты. Внешние адаптеры более универсальны- их можно без труда отключить и присоединить к другому компьютеру.

Сейчас, однако, все больше разновидностей компьютерной техники (ноутбуки, КПК, интернет-камеры) комплектуется собственными встроенными адаптерами. Среди технических новинок в данной области можно отметить принтеры: модель iP4000R (CANON, Япония), Deskjet6980 (HEWLETT PACKARD). Они обеспечивают беспроводное подключение и печать не только с компьютера, но и с цифрового фотоаппарата, оборудованного Wi-Fi-адаптером, например Digital Ixus Wireless (CANON), CoolpixP1 (NIKON, Япония).

Как же наилучшим образом совместить устройства, поддерживающие разные протоколы? Для этого используют многорежимные двухдиапазонные точки доступа и адаптеры, которые позволяют разнопротокольным модулям качественно работать с максимально высокой скоростью обмена данными. Правда, такая техника дороже на 30-40%.

Вокружении звуков, а не проводов

Провожаем провода... LOGITECH
Отсутствие проводов гарантирует хозяевам мобильность и максимальный комфорт Производители домашних кинотеатров применяют технологии Wi-Fi для передачи сигналов от усилителя к громкоговорителям. Так, беспроводными тыловыми динамиками оснащены модели домашних кинотеатров LX3950W и LX7500R (PHILIPS, Нидерланды), LH-W5100, DA-W6100 (LG, Корея), DCS-535 (PIONEER, Япония). Современные технологии дают возможность не только обеспечить беспроводную передачу сигналов, но и добиться высокого качества звука. Об этом свидетельствует многоканальная акустическая система домашнего кинотеатра с парными тыловыми беспроводными колонками Z-5450 Digital (LOGITECH). Она является первой в мире системой с беспроводными колонками, прошедшей THX-сертификацию. Сертификат THX означает, что техника соответствует самым высоким требованиям, предъявляемым компанией LUCASFILM (США) к акустике для домашнего кинотеатра.

На базе беспроводного музыкального центра можно легко создать многозонную систему распределения аудиосигнала (так называемая система «мультирум»). Она состоит из центрального аудиосервера, где хранятся архивы записей, и нескольких приемных «станций», с помощью которых прослушивают музыку. Подобный аудиоцентр Streamium с возможностью подключения до пяти приемных станций предлагает компания PHILIPS.

Еще один способ "борьбы с проводами" в громкоговорителях домашнего кинотеатра демонстрируют так называемые системы отраженного звучания. Они позволяют формировать точную и глубокую звуковую панораму с помощью одной или двух акустических систем. Благодаря использованию большого количества разнонаправленных динамиков возникает пространственное звучание, аналогичное тому, которое можно было бы получить, применяя традиционные комплекты акустики для домашнего кинотеатра. Подобные системы отраженного звучания KIT100, созданные на базе двух фронтальных колонок, предлагает фирма KEFAUDIO (Великобритания). Звуковые процессоры, в которых все громкоговорители смонтированы в одной панели, представлены в продукции компаний PIONEER (модель PDSP-1), YAMAHA (Япония, модели YSP-800, YSP-1).

Современные технологии беспроводной связи по радиоканалу дают возможность передавать не только звук, но и телевизионный сигнал достаточно высокого качества. Как показывает практика, для этого потребуется канал со скоростью передачи данных не менее 4-5Мбит/с. Образец жидкокристаллических беспроводных телевизоров (экран- 15дюймов по диагонали) представила в 2004г. компания SHARP (Япония). Сегодня беспроводной 15-дюймовый жидкокристаллический телевизор 15LW1R, выполненный в стиле хай-тек, имеется в ассортименте фирмы LG (Корея). Аналогичные технологии используются и производителями мультимедийных проекторов, причем достаточно широко. Уже сейчас в продаже можно найти модели, которые поддерживают такие возможности, как подключение к локальной компьютерной сети и беспроводную передачу данных с ПК по стандарту Wi-Fi (802.11b/g). Это, например, проекторы PLC XU-83/86 (SANYO ELECTRIC), VPL-CX75 (SONY), PT-LB20NTE (PANASONIC), TW300 (TOSHIBA) (все- Япония).

Необходимо отметить, что оснащение бытовой мультимедийной техники беспроводными технологиями проходит не так гладко, как хотелось бы. Передача данных по радиоканалу подвержена помехам, которые могут значительно снизить итоговое качество звука или изображения. Существенная проблема состоит в том, что возникновение и силу искажений предсказать нельзя. Аудио- и видеоустройства, идеально работающие в демонстрационном зале, в домашних условиях способны действовать непредсказуемо (например, при включении в сеть электроприборов). Такое капризное поведение беспроводной связи сравнимо с приемом эфирного телесигнала комнатной антенной. Теоретически с ее помощью можно получить картинку высокого качества, однако на практике добиться этого удается далеко не всегда. Поэтому беспроводные телевизоры пока так и не получили распространения, равно как и комплекты акустики классов hi-fi и hi-end с передачей данных по радиоканалу.

По мановению пульта

Дистанционное управление с помощью беспроводного пульта позволяет не слишком беспокоиться о том, где, собственно, будет установлено выбранное вами оборудование и насколько удобен доступ к нему. Это особенно важно, когда техника размещается высоко под потолком и добраться до нее, чтобы откорректировать режим работы, бывает весьма затруднительно. Разумеется, все современные телевизоры, видеопроекторы или сплит-системы "по умолчанию" снабжены ПДУ, но другие типы техники могут и не быть оснащены ими. Например, около 1/3моделей оконных кондиционеров имеют пульты. Среди очистителей воздуха таковых примерно 20% от общего числа. Ауж количество кухонных вытяжек с ПДУ и вовсе не велико: они есть в сериях Sygma, Gamma (CATA, Испания), Isola (JETAIR, Италия); пультом укомплектована и модель DD8794 M (AEG-ELECTROLUX, Швеция).

Пульты дистанционного управления сегодня являются неотъемлемой частью большинства видов бытовой электроники. Неудивительно, что опытные покупатели при выборе телевизора или домашнего кинотеатра обязательно оценят удобство пульта, как он «лежит» в руке, логичность расположения кнопок, наличие их подсветки (ведь нередко переключать программы телевизора, настраивать громкость каналов приходится на ощупь, в темноте). Пульт можно приобрести и отдельно от телевизора, причем наряду со стандартными вариантами производители предлагают и ПДУ с минимумом клавиш и доступных функций. Такие «детские» пульты подойдут не только для юных зрителей, но и для пожилых людей, которым трудно запомнить назначение нескольких десятков кнопок в «навороченных» моделях пультов.

Наряду с простыми существуют и более сложные, так называемые универсальные обучаемые ПДУ. Хозяева могут запрограммировать их самостоятельно, заменив тем самым от пяти до нескольких десятков обычных пультов. Это весьма практично, особенно если люди на "ты" с электроникой и в квартире ее много. Некоторые универсальные пульты поддерживают режим макрокоманд, когда одним нажатием кнопки приводится в действие сразу несколько устройств. Например, в комнате гаснет свет, опускаются жалюзи, включаются DVD-проигрыватель, видеопроектор, усилитель. Цена таких пультов составляет $100-150 и более. Самые совершенные из этих панелей управления оборудованы цветными ЖК-экранами. Наряду с "руководством" аудио- и видеотехникой их можно использовать для просмотра хранящихся в компьютере цифровых изображений, телепередач, почты и интернет-приложений. Правда, стоят они в несколько раз больше- до $800-1000.
