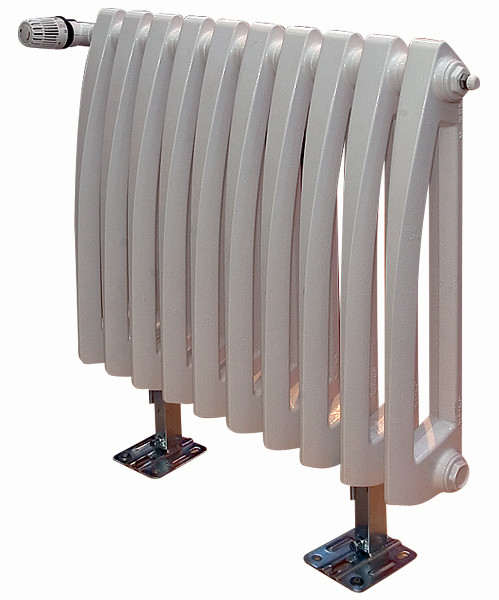

Чугунная гармонь Отопители от мала до велика (Biasi)

Чугунная гармонь
Чугунная гармонь "Тайм"
Чугунные радиаторы: Gothic 2 (Beaumont Cast Iron) (а), выполненный под старину, и прочный 2К60П ("Минский завод отопительного оборудования") (б) Чугунная гармонь Фото Д. Минкина
Бестселлер времен СССР- чугунный секционный радиатор серии MC-140. Возможно, подобные модели обогревают и вашу квартиру Чугунная гармонь Приборы "Классика" (Knner) на заводе покрывают грунтовкой, что облегчает последующую окраску
Чугунная гармонь
Чугунная гармонь Новое поколение мощных отечественных чугунных отопителей: МС-110-300 (а) и МС-110П-500 (б) ("Сантехлит")
Чугунная гармонь
Чугунная гармонь Чугунные радиаторы "Модерн" (а) и "Олимпик" (б) не уступают алюминиевым по дизайну и превосходят их по долговечности (Knner) Чугунная гармонь Фото В. Нефедова
Комнату с эркером в загородном доме изначально отапливали конвекторы. Однако они недостаточно эффективно прогревали нижнюю зону помещения. Проблема была решена после того, как места конвекторов в подоконных нишах заняли чугунные секционные радиаторы
Чугунная гармонь
Чугунная гармонь LBT (Biasi) (а) и Neo Clasico (Roca) (б) Чугунная гармонь Радиаторы серии Styl (Viadrus) отлично вписываются в интерьер современного жилища. Воблике этих приборов удачно сочетаются плавные изгибы и острые углы, что придает отопителям неповторимый шарм Чугунная гармонь Фото В. Нефедова Чугунная гармоньFeature Radiators
Вентили, монтируемые на выходе, украшают прибор, упрощают его обслуживание Чугунная гармоньFeature Radiators
На входе в чугунный радиатор часто ставят красивый вентиль для ручной регулировки теплоотдачи Чугунная гармоньDemirDkm колерует чугунные радиаторы цветными эпоксидными эмалями
Чугунная гармонь
Чугунная гармонь Отделку секций приборов Rococo Classique (Beaumont Cast Iron) осуществляют вручную. Copper (а) и Burnished Cast Iron (б)- два из десяти возможных вариантов отделки Чугунная гармонь MHS
Радиаторы Retro (DemirDkm) продают уже не первый год. Рабочее давление этих приборов составляет 0,9 МПа, а гарантийный срок службы- 10 лет
Чугунная гармонь
Чугунная гармонь Внешний облик чугунных отопителей серии Epoca от Roca (а) и Floreal от Chappee (б)- выше всяких похвал Чугунная гармонь MHS Чугунная гармоньBeaumont Cast IronЧугунная гармонь Chappee Чугунная гармоньRoca
Поверхности чугунных радиаторов, выполненных способом художественного литья, украшены изящными узорами

В России и странах СНГ чугунные секционные радиаторы обогревают около 50% квартир и загородных домов. Впоследнее время в продаже появилось много новых моделей, отличающихся интересным дизайном, компактностью и повышенной прочностью. Оних и пойдет речь.

В магазине стройматериалов чугунный радиатор можно купить всего за 1-2тыс.руб. Продают и элитные модели, выполненные методом художественного литья (правда, в основном по предварительным заказам). Ожидать их поставки иногда приходится 2-3мес, а стоимость каждого такого устройства доходит до нескольких десятков тысяч рублей.

По конструкции бюджетные и элитные радиаторы очень похожи. Обычно они состоят из одного или нескольких колончатых элементов- секций, изготовленных в чугунолитейных цехах из серого чугуна, с каналами круглой либо эллиптической формы. При сборке прибора секции соединяют с помощью ниппелей, перемежая герметизирующими прокладками из термостойкой резины, паронита или другого материала.

Количество секций в радиаторе подбирают исходя из потребностей в тепле- от этого зависит ширина устройства. Высота их может составлять 350-1500мм, глубина (строительная)- 65-500мм и более. Вкомнатах радиаторы располагают, как правило, под окнами, на кронштейнах, прикрепленных к стене. Унекоторых моделей есть ножки для напольного монтажа.

Достоинства и недостатки

Чугунные радиаторы исправно обогревают и жилые, и подсобные помещения различной высоты. Номинальная тепловая мощность каждой секции составляет приблизительно 100-300Вт. Около 35% от общего теплового потока с поверхности отопительного прибора поступает в комнаты в виде длинноволнового теплового излучения (как от костра или очага), остальные 65%- благодаря конвекции (воздух возле секций нагревается и поднимается вверх, на смену ему приходит более прохладный ит.д.). За счет теплового излучения чугунные радиаторы равномерно прогревают нижнюю часть помещения, где находятся люди и стоит мебель. Аумеренный конвективный поток, как правило, не повышает чрезмерно температуру вблизи потолка (что часто бывает при использовании конвекторов).

Высокая коррозионная стойкость чугуна как конструкционного материала- залог долговечности изготовленных из него радиаторов. Производители из осторожности уверяют, что срок эксплуатации данных устройств составляет 10-50лет. Однако в действительности для хорошего чугуна это не предел- ему вполне по плечу столетние тепловые марафоны. Внекоторых домах обеих российских столиц еще работают дореволюционные чугунные радиаторы, и хозяева квартир, в которых они установлены, не намерены отказываться от услуг подобных «динозавров» отопительного мира.

Практика показывает, что чугунным секционным радиаторам не наносит большого вреда даже постоянное присутствие горячего агрессивного теплоносителя открытых систем отопления, подаваемого в дома от ТЭЦ по многокилометровым теплотрассам. По своему химическому составу эта влага часто сродни щелочи- ее водородный показатель pH составляет 9,5-10,5, а иногда и более. Втаком теплоносителе обычно много всякого мусора- песка, кусочков окалины, мелких камешков, которые царапают внутренние поверхности труб и отопительных приборов, вызывая их абразивный износ,- а также растворенного кислорода (главного виновника интенсивной коррозии). Надо сказать, что радиаторы из тонкостенной низкоуглеродистой стали, рассчитанные на работу с теплоносителем, в котором нет ни кислорода, ни посторонних частиц, а pH не превышает 7-8, иногда всего через 3-4 года эксплуатации в отечественных открытых сетях прогнивают насквозь и лопаются при опрессовке системы.

Минимальное гидравлическое сопротивление чугунных секционных радиаторов позволяет применять их в системах с гравитационной циркуляцией теплоносителя, которые по-прежнему очень часто используют при строительстве загородного жилья там, где наблюдаются перебои с поставкой электроэнергии и дома топят с помощью неавтоматизированных твердотопливных котлов. Увеличенное сечение водных каналов обеспечивает более длительное функционирование чугунных отопителей при отложении накипи.

Конечно, радиаторы из чугуна не лишены недостатков. Производство их трудоемко, монтаж затруднен из-за громоздкости и значительной массы (50-100кг). Устройства бывает сложно очищать от пыли, которая скапливается в межсекционном пространстве. Корректирование теплоотдачи приборов с помощью терморегулирующих головок обычно малоэффективно из-за значительной тепловой инерции, обусловленной большой вместимостью секций (по нескольку литров каждая) и теплоемкостью чугунной отливки. Более или менее удовлетворительно поддаются регулировке, пожалуй, лишь одноколончатые радиаторы с минимальным внутренним объемом.

Однако большая тепловая инерция прибора может оказаться и полезной для потребителя. Так, при отключении отопления (что в наших условиях случается часто) массивные батареи дольше сохраняют тепло, поэтому, возможно, помещение не остынет до устранения неполадок. Да и в коттеджах благодаря все той же тепловой инерции чугунные радиаторы позволяют поддерживать равномерную температуру в комнатах даже при использовании твердотопливного котла, который топят время от времени.

Не забудьте согласовать

Любые изменения проекта системы отопления вашего дома (замена отопительных приборов, установка запорно-регулирующей арматуры ит.д.) обязательно надо согласовывать с организациями, отвечающими за эксплуатацию данной инженерной сети. Получить разрешение на установку новых чугунных секционных радиаторов в Москве можно в службе «одного окна» вашего района.

Иногда чугунные радиаторы «плачут». Тосол, применяемый в системах отопления загородных домов в качестве теплоносителя, может просачиваться из приборов с резиновыми межсекционными прокладками на стыках секций в обогреваемые помещения.

Вэтой статье мы расскажем о некоторых интересных моделях чугунных радиаторов, представленных на российском рынке.

Постсоветская классика

В не столь далеком прошлом выпуск чугунных радиаторов был поставлен на широкую ногу. Сконвейеров сходили тысячи отопительных приборов ЛОР-150, "Польза" № 3 и 6, М-132, "Минск-110", РКШ, "Нерис", М-140, НМ-150, Н-150, Р-90, РД-26, В-85-А, М-1000, М-140-АО, М-140-108, М-90-108. Сейчас они сняты с производства. Из представителей "старой гвардии" современная чугунолитейная промышленность на всем постсоветском пространстве изготовляет только хорошие, но примелькавшиеся своим внешним видом радиаторы МС-140, разработанные в НИИ сантехники в 80-хгг.XXв., а также некоторые другие «обкатанные» приборы.

Параллельно разрабатывают и внедряют новые модели. Ксожалению, выпускают их часто на примитивном оборудовании, используя старые технологические приемы. Отсюда- шероховатая поверхность, неравномерность толщины стенок, большая масса ит.п. Это снижает привлекательность таких радиаторов для покупателей. Впрочем, у некоторых изготовителей, вкладывающих деньги в модернизацию производства, дела идут совсем неплохо. Их продукция радует глаз и даже претендует на роль импортозамещающей.

"Сантехлит" (Россия) сравнительно недавно, в 2003г., выпустил на рынок радиатор МС-110 (от 207руб. за секцию) с межосевым расстоянием 300 и 500мм. Сохраняя некоторое отдаленное сходство с МС-140, новая модель отличается габаритами: малая глубина (110мм) позволяет устанавливать ее в помещениях с достаточно узкими подоконниками. По внешнему виду можно сразу сказать, что это мощное устройство. Рабочее давление для прибора- 1,2МПа, а опрессовочное- 1,8МПа, благодаря чему МС-110 можно применять в системах отопления зданий повышенной этажности. "Сантехлит" предлагает чугунные радиаторы МС-110П-500 глубиной 110мм (269руб. за секцию). Разработана также модель МС-85-500 глубиной 85мм. Особенность этих приборов- современный дизайн, присущий алюминиевым радиаторам.

"Чебоксарский агрегатный завод" (Россия) выпускает чугунные секционные радиаторы серии ЧМ, которые представлены на рынке под маркой Cherad. Вассортименте- одно-, двух- и трехколончатые модели: ЧМ1, ЧМ2 и ЧМ3 соответственно. Все они рассчитаны на максимальное рабочее давление 0,9МПа (опрессовочное- 1,5МПа), могут работать как в водяных, так и в паровых системах отопления с температурой пара до 150С. Секции радиаторов серии ЧМ имеют плоскую фронтальную поверхность. Собранный отопительный прибор не только красив, но и гигиеничен- пыль почти не задерживается на нем. Устройства отличаются небольшой глубиной (102мм), поэтому обычно не выступают за пределы подоконника, что экономит площадь помещения. Они также хорошо смотрятся в комнатах с низко расположенными окнами (особенно нагреватели Cherad с межосевым расстоянием 300мм). Приборы поступают в продажу собранными, по 5, 7 или 9 секций (цена- от 210руб. за секцию). Радиаторы, поставляемые с завода грунтованными, необходимо покрасить. На заказ партию могут покрыть порошковой краской или эмалью на предприятии. Вэтом случае в ниппельных соединениях используют силиконовые кольцевые прокладки, выдерживающие нагрев в печи до 250С при запекании краски. Впрочем, потребителю, желающему купить две-три батареи, дешевле и быстрее колеровать их своими силами.

"Минский завод отопительного оборудования" (Белоруссия) предлагает двухколончатые чугунные секционные радиаторы 2К60, 2К60П и 2К60ПП, отличающиеся современным дизайном. Высота их составляет 300 и 500мм. Собранные секции радиаторов 2К60П образуют практически сплошную фронтальную поверхность с небольшими вертикальными просветами, ширина которых- около 5мм. Для модификации 2К60, в отличие от 2К60П, характерны бльшие просветы между кромками соседних секций (примерно 30мм). Секции радиатора 2К60ПП подвергаются механической обработке, в результате чего фронтальная плоскость батарей получается очень гладкой. Благодаря этому такие устройства лучше вписываются в интерьеры современных квартир. Еще одна любопытная модель, выпускаемая в Минске,- чугунный секционный радиатор 1К60П-500. Вего конструкции нет выступающих фрагментов и ребер, поэтому на собранном приборе не накапливается пыль. При производстве использован новый способ формовки передней стенки секции, благодаря чему появилась возможность ее художественного оформления. Каждая секция может быть украшена полосами, линиями, насечками, кругами, овалами и даже изящными рисунками. Умеренная тепловая мощность (70Вт) одной секции позволяет собрать радиатор, который будет отапливать конкретное помещение максимально эффективно.

Наибольшее распространение в нашей стране получила базовая модель- 2К60П. Эти радиаторы продаются собранными: в продаже можно найти приборы по 7 или 12 секций. Глубина их составляет 138мм. Температура теплоносителя (максимальная)- 130С. Устройства рассчитаны на рабочее давление 0,9МПа и опрессовочное- 1,8МПа. Все радиаторы покрыты грунтовкой. Стоимость 2К60П с межосевым расстоянием 500мм- от 205руб. за секцию.

"Борисоглебский котельно-механический завод" (Россия) выпускает тепловую панель из чугуна, на плоскую фронтальную поверхность которой нанесен причудливый узор (амфора, окруженная цветочным орнаментом). Это устройство может отапливать, например, маленькую комнату в коттедже. Номинальная тепловая мощность панели- 900Вт, межосевое расстояние- 500мм, а глубина- всего 76мм. Стоит такой прибор 1912руб.

Иностранцы в России

Чугунные секционные радиаторы выпускают в Великобритании, Испании, Италии, США, Чехии идр. ВРоссию поставляют только отдельные модели наиболее крупных заводов, и обычно они намного дороже отечественных. Причины просты: в стоимость импортных приборов входят таможенные пошлины, транспортные расходы, инвестиции в высокотехнологичное производство... Между тем почти вся зарубежная техника заслуживает пристального внимания дизайнеров, оформляющих интерьер. Увы, не все устройства можно устанавливать в квартирах: радиаторы, максимальное избыточное рабочее давление которых не превышает 0,4-0,6МПа, применяют обычно только для отопления загородных коттеджей.

Отметим высококачественные чугунные секционные радиаторы марки Knner, изготовленные на чугунолитейных предприятиях в Китае и предназначенные для систем отопления с естественной или принудительной циркуляцией воды. Особого внимания заслуживают модели "Модерн", "Форт" (340-350руб. за секцию), "Хит" (350-375руб. за секцию) с межосевым расстоянием 300 и 500мм. Эта техника (особенно "Хит") не уступает по внешнему виду европейским алюминиевым и биметаллическим радиаторам. Трехколончатые "Ретро" и "Рондо", а также четырехколончатые "Эра" с межосевым расстоянием 300 и 500мм (все- по 340-350руб. за секцию) ближе к классическим моделям. Все отопительные приборы этой марки рассчитаны на максимальное избыточное рабочее давление 0,9МПа, испытательное- 1,8МПа; их можно применять и в коттеджах, и в многоэтажных домах. Поставляют радиаторы Knner в любой комплектации: варьируются количество секций, межосевое расстояние, цвет ит.п. По мнению специалистов фирмы-производителя, благодаря относительно небольшому внутреннему объему этих устройств легко поддерживать нужную температуру при помощи терморегуляторов.

Расчет мощности чугунного радиатора

Для стандартных условий требуется тепловая мощность 90-125Вт на 1м2 отапливаемой площади. Каковы эти условия? Подразумевается, что в комнате есть одно обычное деревянное окно и одна дверь, высота потолка составляет 3м, температура теплоносителя в системе отопления- 70C. При потолках выше 3м необходимая мощность возрастает во столько же раз, во сколько выше потолки; при более низких- ее величина соответственно сокращается. Если в окнах установлены стеклопакеты, тепловую мощность радиаторов можно убавить на 10-20%. При температуре теплоносителя, отличающейся от 70С, мощность следует увеличить (уменьшить) примерно на 15% на каждые 10С снижения (повышения) температуры. Например, при температуре теплоносителя 50C ее нужно поднять на 30%. Если комната угловая и имеет два окна, целесообразно установить два отопителя (под каждым из окон) с суммарной тепловой мощностью, превышающей нормативную на 40-45%.

Впроводимом расчете можно учесть и некоторые конструктивные особенности вашей системы отопления. Так, если вода поступает в нижнее отверстие прибора, а выходит из верхнего, то радиатор недодает 7-10% тепла. Если подводка к устройству расположена только с одной стороны, то устанавливать более 10 секций бессмысленно, поскольку дальние будут греть слабо. Увеличить теплоотдачу радиатора на 10-15% можно, закрепив на стене позади него лист отражающего изоляционного материала (например, «Пенофол», Россия).

Завод отопительной техники Viadrus (Чехия), выпускающий приборы из чугуна с 1890г., представлен у нас в основном чугунными секционными радиаторами Kalor и Kalor 3 с меж-осевым расстоянием 350, 500, 600 и 900мм и глубиной 70, 110, 160 и 220мм. Особенно интересен Kalor 3, секции которого при сборке образуют плоскую, почти сплошную фронтальную панель. Стоимость радиаторов Kalor и Kalor 3- в пределах 240-670руб. за секцию. Уэтих приборов есть термостатический вентиль Viadrus ITV, установленный с правой стороны (его цена- около 600руб.). Вентиль оснащен термостатической головкой Honeywell для регулирования температуры в помещении. Можно также купить модель Termo (278-740руб. за секцию) с межосевым расстоянием 500, 623 и 813мм. Как и у Kalor 3, у Termo секции при сборке образуют фронтальную панель-стенку, которая выглядит весьма элегантно: по утверждению производителя, приборы этого модельного ряда применяют в самых разных интерьерах по всей Европе. Termo, в отличие от Kalor и Kalor 3, имеет пониженную на 25% емкость при той же тепловой мощности, что ускоряет прогрев помещения. Величина рабочего давления перечисленных приборов- 0,8МПа. Радиаторы Viadrus поставляют обычно собранными по 10 секций и покрытыми антикоррозионной грунтовкой.

УViadrus есть и другие серии чугунных радиаторов. Так, дизайн приборов Bohemia больше подходит для квартир в исторических зданиях, а Styl- для современных интерьеров.

DemirDkm (Турция) изготовляет радиаторы серии Ridem, которые рассчитаны на рабочее давление 0,9МПа, опрессовочное- 1,5МПа и максимальную температуру теплоносителя 110С. Внушительный внешний вид этих приборов подчеркивает их высокую надежность и долговечность, способность в течение длительного времени приносить тепло в дом. Межосевое расстояние у радиаторов Ridem может составлять 350 и 500мм, глубина- 98,2 и 134мм. Цена- 500-550руб. за секцию.

Кроме того, DemirDkm выпускает очень красивые чугунные радиаторы серии Retro. Эти устройства отличаются высокой теплоотдачей, низким гидравлическим сопротивлением. Отличные эксплуатационные характеристики чугуна сочетаются у них с эффектным дизайном в классическом стиле. На поверхность секций нанесен декоративный орнамент, созданный методом художественного литья. Радиаторы Retro поставляют в напольном (крайние секции имеют ножки) и настенном исполнении. Высота напольных приборов- 730, 760 и 954мм, а глубина- 228 (для самых низких) и 250мм. Стоимость приборов в отечественных интернет-магазинах колеблется от 1,8тыс. (односекционная модель) до 30,3тыс.руб. (радиатор из 12 секций). Основные характеристики: рабочее давление- до 0,9МПа, опрессовочное- 1,5МПа, максимальная температура теплоносителя- 110С.

Концерн Roca (Испания) представлен на нашем рынке в основном двумя сериями чугунных радиаторов- Duba (традиционный дизайн) и декоративные приборы серии Epoca. Модель Duba имеет межосевое расстояние 350, 500, 650 и 800мм, глубина ее составляет 63, 102 и 141мм. Стоимость- 400-900руб. за секцию. Радиаторы Epoca отличаются изысканным дизайном под старину, покрыты металлической темной глазурью. Впродажу поступают приборы в напольном исполнении (крайние секции имеют ножки). Межосевое расстояние у этих устройств- 700мм, а глубина- 187мм. Стоимость радиатора модели Epoca- около 3тыс.руб. за секцию. Вкомплект входят термовентиль, запорный вентиль, воздухоудалитель. Радиаторы серий Duba и Epoca предназначены для применения в автономных и централизованных системах отопления. Рабочее давление не должно превышать 0,6МПа, опрессовочное- 1,2МПа, максимальная температура теплоносителя- 110С.

Инаконец, несколько слов об эксклюзивных чугунных радиаторах. Компания Chappee (Франция) поставляет на отечественный рынок радиаторы Floreal (модель 1920г.). Это образец классического стиля и достойный вариант для его приверженцев. Уприборов Floreal в напольном исполнении крайние секции снабжены изящными ножками. Радиаторы изготовлены из модифицированного серого чугуна. Все они имеют двухслойное лаковое покрытие. Межосевое расстояние у модели Floreal- 582 и 782мм. Стоимость устройств- 19-43тыс.руб. (радиаторы поставляют собранными по 5-15 секций).

Beaumont Cast Iron (Великобритания) производит чугунные секционные ретрорадиаторы- модели Rococo Royale и Rococo Classique, которые выпускают в напольном исполнении (крайние секции- с ножками). На боковых поверхностях приборов Rococo Royale запечатлен причудливый узор в венецианском стиле. Стоит отметить большую гамму цветовых решений (10 вариантов). Радиаторы Rococo рассчитаны на максимальное рабочее давление 0,6МПа. После оплаты заказа придется ждать поставки примерно 8-10 нед. Цена устройств- от 8,6тыс.руб. за секцию.

Взаключение хочется дать практический совет: при покупке радиаторов не забудьте про монтажный комплект. Для установки приборов могут потребоваться кронштейны крепления или ножки, глухие и проходные пробки с правой или левой резьбой, воздухоотводчики (клапаны Маевского), запорные и терморегулирующие вентили идр. Некоторые производители поставляют эти элементы бесплатно, другие- за отдельные деньги. Монтажный комплект стоит от 200-300руб. (бюджетные модели) до 3,5-4тыс.руб. (эксклюзивные чугунные радиаторы).
