«Тёплый» алюминий

Алюминиевый профиль — одновременно высокопрочное, теплое, экологически чистое, негорючее и «долгоживущее» изделие.

«Тёплый» алюминийАрхитектор И.Фирсов
Фото П.Лебедева, Е.Лучина
«Тёплый» алюминийSCHUCO

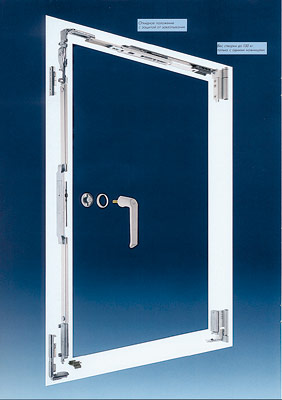

Высокая жесткость алюминиевой конструкции позволяет использовать меньшее количество запоров по длине створки. Фурнитура укладывается не только в "европаз", но и прямо в камеру алюминиевого профиля «Тёплый» алюминийSCHUCO
Светопрозрачный фасад дома?! "Теплый" алюминий делает мечту реальностью «Тёплый» алюминийREYNAERS
Окраска рам и створок в отличающиеся цвета- простое и выигрышное дизайнерское решение. «Тёплый» алюминий5-камерный профиль имеет по сравнению с 3-камерным большую ширину терморазрыва, и он значительно теплее «Тёплый» алюминий"Теплая" профиль-конструкция многокамерная. В большинстве случаев в ней 3 воздушные полости «Тёплый» алюминий"ЕВРО ОКНО ИНЖИНИРИНГ"
"Теплый" алюминий начали широко использовать при строительстве многоэтажных жилых домов «Тёплый» алюминийАрхитекторы У.Шенбергс, В.Балоде
Фото М.Степанова
"Окно" во всю стену со складной створкой- нестандартный выход в сад «Тёплый» алюминийЗаполнение воздушных камер вспененным полиуретаном позволяет значительно увеличить Ro профиля (с 0,5 до 0,7м2С/Вт) «Тёплый» алюминийУгловые соединения осуществляются с помощью специальных элементов- "сухарей", соединяющих алюминиевые камеры «Тёплый» алюминийПетли- не последняя деталь в дизайне окна. Врезные петли «Тёплый» алюминийНакладные петли «Тёплый» алюминийСкрытые петли (в)- снаружи они абсолютно не видны

«Тёплый» алюминий
«Тёплый» алюминийSCHUCO
Мечта архитектора- дизайнера- фурнитура для окна, вращающегося вдоль оси, проходящей посередине створки. Такая фурнитура позволяет изготавливать и устанавливать "окна-иллюминаторы" квадратной, ромбовидной, круглой, эллипсообразной и других форм «Тёплый» алюминийREYNAERS

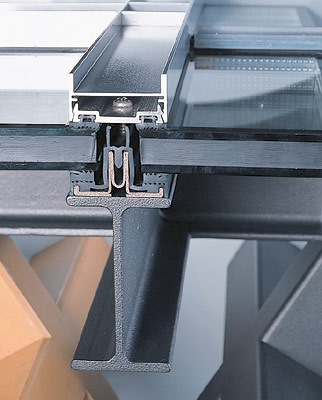

«Тёплый» алюминий"Теплая" накладная алюминиевая фасадная система для монтажа на несущем деревянном каркасе «Тёплый» алюминий"Теплая" накладная алюминиевая фасадная система для монтажа на несущем стальном каркасе «Тёплый» алюминийSCHUCO
Специальная фурнитура для раздвижных окон (створки работают, как двери шкафа-купе) позволит придать особый шарм «стеклянной» веранде
"Из чего эти двери и рамы окон? Что это такое? серебро? платина?
Да и мебель почти вся такая же... Но что ж это за металл? Ах, знаю...
Саша говорил, что, рано или поздно, алюминий заменит собою дерево, может быть, и камень.
Но как же все это богато! Везде алюминий и алюминий, и всe промежутки окон одеты огромными зеркалами..."
1863 год.
Николай Чернышевский.
"Что делать?"
(Четвертый сон Веры Павловны)

Чернышевский, заглянув на 150 лет вперед, оказался прав в своих фантазиях- из алюминия научились-таки изготавливать окна и двери, зимние сады и фасады домов, и даже кровельные конструкции.

Кто предлагает «чудо-профили»

Предвидим, что самые недоверчивые, прочитав заголовок, подумают: «Сейчас напишут про какую-нибудь экзотику, которую потом на рынке днем с огнем не найдешь!» Именно для таких вот недоверчивых сразу скажем: найдете. «Теплые» алюминиевые профили за рубежом производятся уже лет 15, а лет 5 назад их выпуск начали осваивать и отечественные производители. Так что из разряда экзотики эта продукция давно перешла в категорию широко используемых строительных материалов. Ну, может быть, не так широко, как «обычные» (в настоящее время на российском рынке работает более 60 фирм-производителей и поставщиков системных профилей из алюминиевых сплавов), но все же. И объем их использования с каждым годом растет. Это происходит, во-первых, потому, что их наконец-то начали охотно применять в строительстве жилых домов, а во-вторых, потому, что уже появилась категория достаточно технически подкованных потребителей (может быть, благодаря таким журналам, как наш). И эти потребители предпочитают получить одновременно высокопрочное (а именно такими изделиями являются рамы из алюминия), теплое (чтобы по характеристикам теплопроводности было не хуже, чем рамы из ПВХ или дерева), экологически чистое, негорючее и «долгоживущее» изделие. Пусть оно даже будет несколько дороже деревянных и ПВХ-аналогов.

Разработкой и выпуском "теплых" профилей занимаются такие фирмы, как Reynaers, RS SYSTEM (Бельгия), Schuco, Hueck, Heroal (Германия), итальянские All.Co, METRA, INDINVEST, NEW TEC GROUP (в ее состав входят GASTALDELLO SISTEMI S.p.a и PONZIO SUD S.r.l) и др. Среди российских производителей следует отметить компании "МОСМЕТАЛЛОКОНСТРУКЦИЯ" ("МОСМЕК", г.Видное), "Агрисовгаз" (г.Малоярославец), "Алунекст" (г.Белая Калитва), "Балтийский алюминий" (г.Санкт-Петербург), "ВСМПО" (г.Верхняя Салда), "КУМЗ" (г.Каменск-Уральский), "КраМЗ" (г.Красноярск) и др.

Свойства алюминия

Алюминий применяется в ограждающих строительных конструкциях уже лет 50. Но у этого замечательного материала есть один большой с точки зрения использования в жилищном строительстве недостаток: алюминий обладает довольно высокой теплопроводностью. Врезультате конструкции из него промерзают, в буквальном смысле слова, насквозь. Но вот не так давно на мировом рынке (а с некоторым запозданием и в России) появилась новинка- профиль, состоящий как бы из трех частей: двух алюминиевых профилей, между которыми располагается термоизолирующая вставка. Ее назначение- прерывать поток тепла, идущий по "сплошному" профилю изнутри помещения на улицу. На языке профессионалов эта вставка называется терморазрывом или термомостом. Она словно разрывает алюминиевый профиль на две части- «теплую», обращенную в строну помещения, и «холодную», обращенную в сторону улицы, но в то же время сохраняет всю конструкцию как единое целое. И это «целое» принято называть уже не просто профилем, а «теплым» профилем, поскольку коэффициент термического сопротивления у него намного выше. Для России с ее продолжительной зимой и низкими температурами при изготовлении многих видов светопрозрачных конструкций именно «теплые» профили подходят как нельзя лучше.

Изготовление профиля

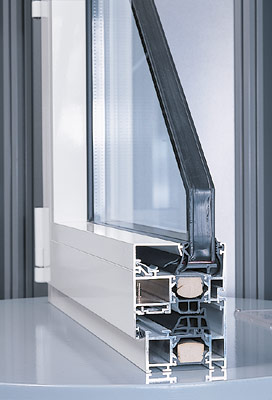

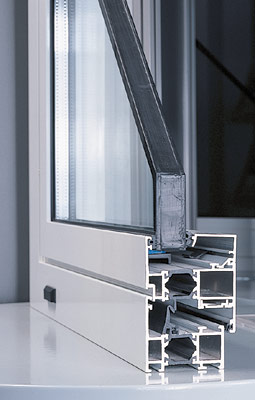

Поскольку "теплый" профиль состоит из трех частей (две алюминиевые + термомост), каждая из них изготавливается отдельно, а затем уж они объединяются. Алюминиевый профиль прессуют на мощных гидравлических прессах. Профиль для термовставки тоже прессуется. Для его изготовления, как правило, используется полиамид (или политермид), для повышения прочности армированный стекловолокном. Что отличает полиамид? Во-первых, у него такой же коэффициент линейного расширения, как у алюминия (другого варианта здесь быть не может, в противном случае конструкция постепенно расшатается). Во-вторых, этот материал выдерживает высокие температуры (сушка окрашенных профилей происходит при температуре около 200С). В-третьих, он прочен и долговечен.

Ширина термоизолирующей вставки колеблется от 18 до 100мм, в зависимости от изготовителя и класса теплосбережения, к которому принадлежит профиль. Специалисты, учитывая опыт эксплуатации "теплых" систем в России, считают, что ширина термовставки должна быть не менее 20мм (без учета заделки полиамида в алюминиевый профиль).

Готовые алюминиевые и полиамидные части соединяются по системе "паз- гребень" (пазы в алюминиевом профиле, гребни- в полиамидном). Затем эти соединения «закатываются» на специальном оборудовании (алюминий «обжимает» полиамид).

Отметим, что профиль из полиамида используют не все производители. Например, NEW TEC GROUP (Италия) в системах NT 60, NT 68 и NT Wood вместо профиля применяет две полиамидные планки. При небольшой ширине (24мм) закатанные в алюминий планки ведут себя в принципе так же, как профиль.

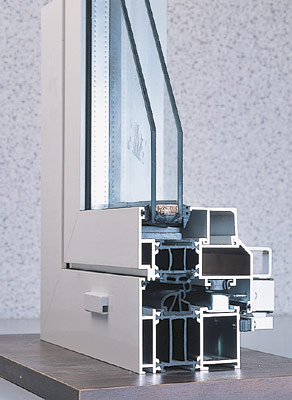

"Теплая" конструкция получается многокамерной. Обычно в ней 3 воздушные полости, но может быть и 5. Есть профили, в которых 7 камер (SCHUCO),- эти изделия предназначены для "особо теплых" конструкций и районов крайнего севера. Увеличивается число камер только за счет полиамидной части- увеличить их количество в алюминиевых частях технически невозможно. Чем больше полостей в полиамиде, тем "теплее" профиль. Правда, есть в соотношении их количества и термического сопротивления одна маленькая хитрость. Если при ширине полиамидной вставки, например, 25мм устроить в ней 5 камер, "теплее" профиль не станет (это же правило работает и в оконных системах из ПВХ,- скажем, профили шириной 45мм с тремя и пятью камерами по тепловым свойствам равны, а вот по цене различаться могут сильно). Поэтому количество полостей должно расти пропорционально увеличению ширины термовставки. Появляющиеся в полиамидном профиле дополнительные стенки не просто «разгораживают» камеры, но и являются ребрами жесткости.

Для жилых помещений из «теплого» алюминия делают окна и двери, а также конструкции, которые принято называть фасадными: фасады и их части, светопрозрачные крыши и зенитные фонари, веранды, зимние сады и ограждения бассейнов, плюс светоограждающие конструкции балконов и лоджий. Соответственно профили делятся на оконные, дверные, фасадные и профили специального назначения.

Оконные профили

Для окон производители выпускают не просто профили, а системы оконных профилей. Втакую систему, как минимум, входят рамный, створочный, импостный, штульповый профили и штапик. Набор позволяет изготавливать окна с любым известным способом открывания. Предлагают оконные системы все названные выше фирмы.

«Теплые» алюминиевые профили для оконных конструкций в целом похожи на своих собратьев из ПВХ. Выполняются со следующими каналами:

  • дренажным- обеспечивает сток конденсата и дождевой воды, все-таки попавших в камеры;
  • для резиновых уплотнителей- удерживают стеклопакет и уплотняют притвор рамы и створки;
  • винтовым- обеспечивает возможность расположения винтового крепления элементов конструкции в любой точке профиля.

Но есть и отличие: фурнитура укладывается не только в "европаз", но и прямо в камеру алюминиевого профиля, обращенного в помещение (внутреннего). Внаружный алюминиевый профиль при необходимости может вкладываться алюминиевый или даже стальной усилитель. Размеры несущего профиля по глубине и ширине бывают разными и диктуются необходимой жесткостью и конструктивными соображениями.

Уплотнения

Как при всякой современной оконной конструкции, "погода в доме" с "теплыми" алюминиевыми окнами зависит от количества и качества уплотнителей. Изготавливают их из резины или EPDM (этилпропиленодимономера). Лучше уплотнения из EPDM- они более эластичны, меньше боятся мороза и медленнее стареют. Так же, как в окнах из ПВХ, возможны 2 уплотнения по притвору (среднее и внутреннее) или 3 (к перечисленным добавляется наружное). И правила здесь те же: чем больше уплотнений, тем выше характеристики конструкции по ветро-, водо- и звуконепроницаемости. Сами уплотнители могут иметь разную форму: трубчатую, лепестковую или плавниковую (в виде акульего плавника).

Отдельно стоит поговорить о воздухопроницаемости. То, что малая воздухопроницаемость хорошо "уплотненных" окон позволяет экономить тепло на подогрев инфильтрационного воздуха, конечно, хорошо. Авот то, что хорошее уплотнение приводит к нежелательному сокращению воздухообмена, безусловно, плохо. Ведь в системе естественной приточно-вытяжной вентиляции, которой оборудуется большинство домов, окна играют роль приточных устройств. Араз нет притока, вытяжкам, имеющимся на кухнях и в санузлах, "вытягивать" становится просто нечего. Результатом является увеличение содержания СО2 и повышение относительной влажности воздуха до значений, далеко превосходящих нормативные. Проблему удается решить либо с помощью «залповых» проветриваний, осуществляемых вручную, либо путем установки на окнах специальных устройств (щелевых проветривателей; механизмов, периодически приоткрывающих створки в автоматическом режиме, и т. п.). При заказе алюминиевых окон всегда лучше выбрать ту фирму, которая предложит решение проблемы проветривания уже на стадии проектирования. Сделать что-либо с уже готовым окном порой невозможно.

И последнее. Необходимо помнить, что уплотнитель- штука капризная. Со временем его материал может потерять эластичность и потрескаться, поэтому за ним нужен уход. При необходимости уплотнитель надо заменить новым. Кстати, алюминиевый профиль, как наиболее прочный, создает наименьшее количество проблем при такой замене- уплотнитель легко вставляется в паз и вынимается.

Теплоизоляция

Принято считать, что теплоизоляционные свойства окон определяются в основном свойствами стеклопакета. Мол, особенности профиля свой вклад в теплоизоляционные свойства окна, конечно, вносят, но незначительный, поскольку площадь профиля существенно меньше площади стеклопакета. Практика эксплуатации алюминиевых окон это утверждение полностью опровергла.

Результаты расчетов гласят: "При использовании профиля класса ниже 1 (более дешевого) достаточно установить стеклопакет с высоким удельным теплосопротивлением, чтобы конструкция в целом вышла по этому показателю на требуемый уровень (например, для московского региона по современным нормам- 0,55м2С/Вт)". Заказчики на та-кое решение соглашались с удовольствием, да и придираться вроде бы не к чему- все соответствует нормативам. Правда, вскоре при эксплуатации выяснялось, что наличие терморазрыва при недостаточной величине сопротивления теплопередаче не спасает "теплый" профиль от выпадения конденсата на обращенной в жилье стороне и, как следствие, от образования плесени и грибка. "И это в конструкции, за которую заплачены бешеные деньги!"- возмущению заказчиков не было предела.

Зато теперь стало окончательно ясно: в конструкции должен применяться профиль не ниже класса 1 (Ro = 0,55м2С/Вт), при любых погодных условиях обеспечивающий на внутренней стенке температуру выше точки росы. Кстати, этот вывод, к которому у нас пришли методом "проб и ошибок", полностью подтвердили недавно принятые в Европе взамен DIN единые требования EnEV. Вних введена новая классификация, по которой профили с коэффициентом теплопроводности ниже бывшего класса 1,0 для применения в жилых помещениях даже не рассматриваются. И это в более теплой Европе!

Улучшения теплоизоляционных свойств профиля достигают еще и с помощью одного приема. Для уменьшения конвективного теплообмена воздушные камеры (одна или несколько) могут заполняться вспененным полиуретаном или подобными ему материалами. Это позволяет повысить значение Ro профиля с 0,5 до 0,7м2С/Вт, а заодно несколько улучшает звукоизоляционные характеристики. Процесс такого заполнения технологически весьма непрост, его освоили далеко не все фирмы. Среди преуспевших- Schuco (система Royal HI), Hueck (система Huek 1,0), Reurnaers, «Мосмек».

Тем не менее продукция с «заполнением» особым спросом у отечественных фирм-переработчиков не пользуется. Причин несколько: во-первых, она обходится несколько дороже, во-вторых, в средней полосе столь высоких теплоизоляционных характеристик обычно не требуется; в-третьих, пенополиуретан при резке профиля «размазывается» по его торцу, усложняя дальнейшие технологические операции, например герметизацию-склейку угловых соединений (необходимо применять очищающие составы и особые клеи).

Звукоизоляция

Понятно, что большая часть ответственности за проникновение уличного шума в дом ложится на стеклопакет- он в конструкции окна занимает львиную долю площади (85-90%). Решающую роль играет конструкция стеклопакета- например, двухкамерный лучше однокамерного. Еще лучше так называемый несимметричный двухкамерный стеклопакет, в котором стекла имеют разную толщину (внешнее значительно толще остальных- 6-8мм, а то и 10мм) и расстояние между стеклами не одинаково. Врезультате межстекольные камеры имеют разную резонансную частоту (естественно, такой стеклопакет стоит дороже обычного, но на издержки иногда стоит пойти, например если ваши окна выходят на оживленную магистраль). Несимметричный стеклопакет (скажем, со стеклом 10мм) получается достаточно тяжелым, и его вес при значительных размерах створки способен выдержать далеко не каждый пластиковый профиль. Алюминиевый профиль значительно прочнее пластикового и такую нагрузку выдерживает запросто.

Специалисты, занимающиеся строительством зимних садов, утверждают, что алюминиевый профиль при выполнении расчетов на прочность выигрывает у ПВХ-профилей сразу по двум критериям: алюминиевые стойки получаются уже, и требуется меньшее их количество.

Предвидим, что недоверчивый читатель сейчас вновь заявит: "А профиль-то у вас металлический! Он вклад в дело звукоизоляции окна тоже вносит!" Безусловно, вносит. Но считать этот профиль металлическим- ошибка. Будучи составным, он скорее "композиционный"- терморазрыв является еще и звукоизолятором. Врезультате звукоизоляционные свойства у "теплого" профиля ничуть не хуже, чем у деревянного или ПВХ, и находятся в пределах 28-45дБ.

Дизайн

У алюминиевого профиля дизайнер-ские возможности значительно шире, чем у профиля ПВХ, поскольку он окрашивается порошковым методом практически в любой цвет по шкале RAL. Толщина красочного слоя зависит от марки красителя и находится в диапазоне 60-120 мкм. Дополнительные возможности предоставляет и сама конструкция "теплого" профиля. Например, внешняя часть может быть одного цвета, а внутренняя другого (в этом случае элементы сначала окрашиваются, а затем соединяются). Впоследнее время именно комбинированный вариант стал пользоваться популярностью при отделке многоквартирных жилых домов- внешняя сторона окрашивается в стандартный белый или красно-коричневый цвет, а внутренняя имитирует дерево. И это несмотря на то, что окраска под дерево стоит почти вдвое дороже обычной, поскольку производится в два этапа- сначала наносится основной колер, а затем «рисунок» древесины.

Современные окна из алюминия разнообразны по стилю и дизайну, что позволяет применять их в коттеджах и городских квартирах, причем не только при строительстве новых зданий, но и при реставрации старых. Главную роль играет изменение формы внешнего профиля. Крупные компании предлагают, кроме стандартного, еще и специальные варианты:

  • "для обновления и модернизации старых построек"- имитируют форму деревянного окна;
  • "дизайн-окна"- профиль створки имеет выпуклую форму с наружной и внутренней стороны;
  • "окна с невидимыми створками" (только одностворчатые)- открывающаяся створка теряется на поверхности единого остекления, то есть снаружи неразличима.

Фурнитура

Высокая жесткость конструкции из «теплых» профилей способствует тому, что в ней можно использовать меньшее количество запоров по длине створки и, следовательно, меньшее количество фурнитуры на погонный метр периметра. Это создает определенную экономию.

Фурнитура для алюминиевых профилей существенно отличается от фурнитуры для деревянных и пластиковых окон, поскольку, во-первых, размещается, как уже было сказано, внутри профиля, а во-вторых, более сложна. Зато и возможностей у нее гораздо больше. Возьмем, к примеру, оконные петли. Понятно, что основная нагрузка, создаваемая конструкцией, ложится именно на них. Чем больше створка, тем прочнее (а следовательно, и тяжелее) профиль, и тем мощнее должны быть петли. И они предлагаются любой «мощности».

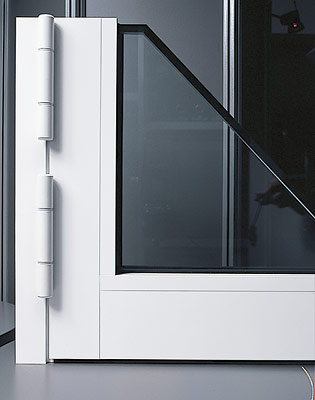

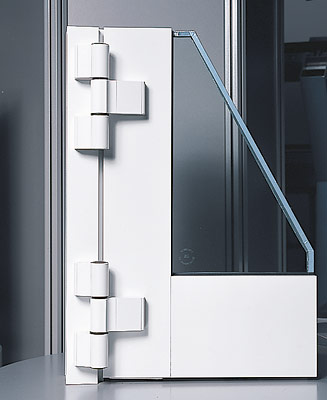

Кстати, петли для алюминиевых конструкций бывают не одного (как для дерева и ПВХ), а нескольких типов, отличающихся по способу крепления к раме. Есть петли, которые крепятся с помощью винтов, вворачиваемых в предварительно просверленные по шаблону отверстия. Есть тип петель, которые крепятся с помощью специальных зажимных клемм. Сверление отверстий и шаблон здесь не требуются. Этот вариант более технологичен, но обходится примерно на 10% дороже.

Еще одно отличие фурнитуры для алюминиевых окон- меньшая номенклатура деталей, зависящих от ширины и от высоты створки. Тут нет, как в фурнитуре для дерева и ПВХ, основных поворотных, поворотно-откидных и средних запоров. Их роль играют запорные элементы (их выпускают производители фурнитуры), соединяемые друг с другом тягами соответствующей длины (их выпускают производители профиля).

В состав алюминиевой фурнитуры входят также элементы, аналогичные элементам фурнитуры окон из ПВХ и дерева: угловые переключатели, "ножницы", поворотно-откидные и ответные планки, блокираторы откидывания и ручки. Но и эти вроде бы стандартные изделия могут сильно отличаться от привычных. Например, ручки бывают не только накладными, но и врезными, в этом случае их механизм прячется в полости профиля. "Ножницы" тоже бывают особыми- створка окна вращается в них, как в петлях, в то время как привычных петель на ней вообще нет (беспетельная конструкция окна).

И наконец, есть в перечне фурнитуры для алюминиевых профилей такие элементы, о которых производители деревянных и пластиковых окон могут только мечтать:

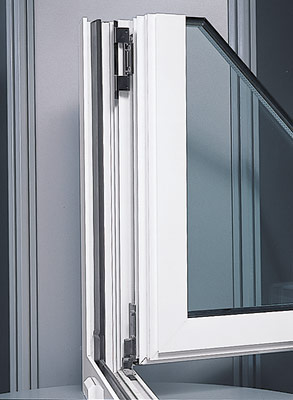

  • петли для скрытой установки- монтируются между рамой и створкой и снаружи абсолютно не видны;
  • фурнитура для раздвижных окон- створки работают примерно как двери шкафа-купе;
  • элементы, вращающие окно вдоль оси, которая проходит посередине створки (наличие такой фурнитуры позволяет изготавливать и устанавливать «окна-иллюминаторы» круглой, эллипсообразной и другой формы).

Многие иностранные производители профиля выпускают и собственную фурнитуру (SCHUCO, HUECK, NEW TEC и др.). Этот же путь выбрали некоторые отечественные компании, например «ВСМПО» и «АГРИСОВГАЗ». Кроме производителей профиля, фурнитуру для работы с алюминием выпускают такие известные фирмы, как ROTO, SIEGENIA (Германия), SAVIO (Италия), KALE (Турция), SOBINCO (Бельгия) и др. Так что с вопросом ее выбора никаких проблем возникнуть не должно.

Размеры, формы и способы открывания

В результате использования алюминиевых профилей и фурнитуры для них становится возможным монтаж окон с более широким диапазоном размеров и способов открывания. Так, потребителям впервые предлагается широко использовать огромные створки (13002200мм). Установите 3 таких окна в ряд, и практически весь фасад получится стеклянным. И это еще не предельный размер створок. Вфирме "АЛЮСТЕМ" (использует профили "ВСМПО") нам предложили окно размером 16002400мм при массе стеклопакета до 150кг, а в компании "АЛЮТРЕЙД" (профили HUECK)- 20002500мм при массе стеклопакета до 200 кг. Ни из какого другого материала, кроме алюминия, такие чудеса творить невозможно.

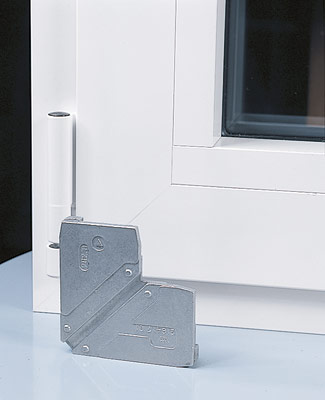

Соединение элементов створок и рам осуществляется с помощью специальных элементов- "сухарей". Они соединяют друг с другом только алюминиевые камеры- в камеры термовставок «сухари» не вставляются. Затем в зону соединения под давлением должен закачиваться специальный клей-герметик. Этот способ обеспечивает не только жесткость и надежность, но и герметичность конструкции, а также, что самое главное, отсутствие в местах соединения «мостиков холода».

Что касается форм и способов открывания, то алюминиевые окна могут быть как одностворчатыми, так и двухстворчатыми, с импостом и без, плоскими и угловыми, арочными и прогнутыми в плоскости остекления. Выбор способов открывания здесь значительно шире, чем у конструкций из прочих материалов. Окна из «теплого» алюминия бывают не только глухими, поворотными, откидными и поворотно-откидными, но и качающимися и раздвижными, в том числе со складывающимися створками. Используя оконный профиль, можно изготавливать еще и балконные двери.

Окна для консерваторов

Один из факторов, сдерживающих широкое применение алюминиевых профилей в жилых интерьерах,- чисто психологический: консервативный потребитель уверен, что лучший материал для изготовления окон- дерево. Металл же- материал пусть и природный, но «холодный» и непривычный. И никакие «сказки» о преимуществах окон из «теплого» алюминия и способах его окраски под дерево не смогут поколебать эту уверенность.

Естественным результатом попыток найти компромиссное решение стало появление комбинированных алюмодеревянных конструкций. Роль силового материала, воспринимающего эксплуатационные нагрузки и обращенного на улицу, отведена в них алюминию. Деревянная же часть (как правило, для ее изготовления используются ценные породы древесины: дуб, бук, граб и т. п.) обращена в помещение, где нет ни механических нагрузок, ни атмосферного воздействия, ни уличной грязи. Предназначены эти окна для, скажем так, «престижных» интерьеров. Со стороны помещения конструкция выглядит чисто деревянной. Если к такому окну добавить массивный подоконник из того же дерева, получится красиво и солидно.

Поскольку алюминиевый профиль внутри полый, внутрь него можно поместить профиль стальной. Если дополнить такую комбинированную конструкцию ударопрочным, пуленепробиваемым или взрывозащищенным стеклом (стеклопакетом), окна и двери вашего дома станут противовзломными и даже бронированными. Ас виду останутся такими же легкими, как обычные. Те же полости позволяют создавать огнестойкие конструкции. Для этого внутрь помещают вкладыши из специального материала, который при воздействии на профиль открытого пламени или высокой температуры, во-первых, вспучивается, заполняя всю полость, а во-вторых, выделяет воду, остужающую металл. Огнестойкость конструкции из такого профиля- не менее 30 мин.

Законодателями моды на алюмодеревянные окна выступили итальянцы. Профили и накладки для таких конструкций выпускают итальянские фирмы ANGELLI METALLI (серия Esedra), NEW TEC GROUP (серия NT Wood) и др. И конкурировать с ними, похоже, никто даже не собирается.

При выборе алюмодеревянных окон следует обратить внимание на следующие нюансы.

Деревянные накладки нередко оказываются просто приклеенными к алюминию. И это абсолютно недопустимо- коэффициент линейного расширения у дерева почти в 5 раз меньше, чем у алюминия. Что со временем произойдет с таким соединением, думаем, объяснять не надо. Лучше, если к деревянной накладке приклеен слой пластика, который, в свою очередь, и крепится к алюминию на скользящей посадке (система типа «ласточкин хвост» и т. п.).

Ширина термомоста в алюмодеревянных профилях может оказаться сравнительно небольшой, что объясняется более мягкими климатическими условиями страны, в которой они производятся (Италия). На глаз оценить его эффективность трудно, даже если продавец предоставит вам возможность это сделать (покажет разрез профиля). Поэтому лучше сразу попросите показать вам сертификат соответствия, где будет указана величина Rо конструкции из данного профиля с определенным стеклопакетом (однокамерным или двухкамерным) и будет заявлено, что данный вариант полностью соответствует требованиям, предъявляемым к конструкциям, используемым в определенной климатической зоне. Какой? Это и есть еще один нюанс. Влучшем случае деревянно-алюминиевая конструкция соответствует климату нашей средней полосы, в худшем- более южным районам. О северных районах речь, как правило, не идет.

И последний нюанс- дизайнерский. Декоративная накладка толщиной 4-5мм смотрится не слишком привлекательно. Лучше, если ее толщина будет составлять 10-15мм.

Уход

Алюминий, в отличие от других материалов, не нуждается в утомительном и дорогостоящем обслуживании. Тем не менее фирмы, производящие «теплые» профили, разрабатывают специальные средства по уходу за ними. Это могут быть, например, защитные пленки, призванные предотвратить механические повреждения красочного покрытия при монтаже, строительных и отделочных работах, а также корректоры, позволяющие замаскировать механические повреждения красочного слоя, и так называемая алюминиевая смола, используемая для заделки крупных повреждений алюминиевой поверхности.

Дверные профили

По конструкции они похожи на используемые для окон, но характеризуются большей «мощностью». Естественно, уплотнения для дверей отличаются от оконных. И фурнитура здесь тоже своя. Из «теплых» профилей изготавливаются одностворчатые и двухстворчатые двери, как распашные (с наружным и внутренним открыванием, в том числе арочные), так и раздвижные (включая автоматические) или складывающиеся. Производители обычно предусматривают комбинирование дверных серий профилей с оконными и фасадными сериями.

Фасадные профили

Отличаются от оконных значительно большей несущей способностью. Сих помощью можно сконструировать самые разные фасады и светопрозрачные крыши.

Предлагаемые системы «теплых» профилей можно условно разделить на стоечно-ригельные, многофункциональные и накладные.

Стоечно-ригельные системы. Представьте себе окно размером во всю стену дома, но не Сцеликовое", а с импостами. Теперь мысленно заполните часть проемов глухими створками, а часть- открывающимися. Вот это и будет стоечно-ригельная фасадная конструкция. Ее отличие от оконной конструкции- в использовании вместо горизонтальных импостов более мощных несущих элементов- ригелей. Применение такой конструкции позволяет "наклонять" плоскость фасада относительно горизонтальной оси на угол до 15 без использования дополнительных стоек, а также интегрировать в нее открывающиеся элементы- окна и двери. Профили соединяются так, чтобы просочившаяся вода по каналам ригелей попадала в каналы стоек и оттуда отводилась наружу. Ширина лицевой стороны профилей составляет 50-60мм, и в результате конструкция получается максимально светопозрачной. По теплоизоляционным свойствам предлагаемые для таких систем профили относятся к 1 или 2 классу. Вкачестве заполнения проемов могут использоваться не только стеклопакеты, но и «сэндвич»-панели.

Согласно СНиП II-3-79* "Строительная теплотехника" и "Московским городским строительным нормам" (МГСН 2.01-94 п. 1.4.2), нормативная воздухопроницаемость светопрозрачных ограждений жилых зданий должна быть такой, чтобы через каждый квадратный метр оконных и балконных заполнений в помещение проникало за час не более 6 кг воздуха; приведенное сопротивление теплопередаче должно быть не менее Ro = 0,55 (м2С)/Вт. Следует иметь в виду, что в европейских нормах, применяемых для оценки теплоизоляционных характеристик оконных конструкций, принят коэффициент теплопередачи u (Вт/(м2К)). Он характеризует количество тепла (Вт), которое проходит через 1м2 конструкции при разности температур по обе стороны в 1. Численное значение коэффициента обратно приведенному сопротивлению теплопередаче Ro, принятому у нас: чем меньше значение u, тем выше теплоизоляционные свойства конструкции. Согласно действующему ГОСТу 22233-2001 "Профили, прессованные из алюминиевых сплавов, для светопрозрачных ограждающих конструкций", по показателю сопротивления теплопередаче Ro2С)/Вт) профили подразделяются на классы: 1- св. 0,5-0,55; 2- св. 0,45-0,5; 3- св. 0,4-0,45; 4- св. 0,35-0,4; 5- св. 0,3-0,35; 6- св. 0,2-0,35; 7- менее 0,2. За рубежом своя классификация: по действовавшему до недавних пор DIN 4108 те же профили подразделяются на следующие группы: 2.2 (u = 0,28-0,35); 2.1 (u = 0,35-0,49); 1.0 (u = 0,49 и выше). Большинство иностранных производителей приводят "тепловые" свойства предлагаемых ими изделий в тех единицах, которые приняты у них на родине, и причисляют к соответствующей группе по DIN, что, в общем-то, неудивительно. Авот то, что отечественные производители тянутся за ними и указывают свойства своей продукции тоже в единицах DIN вместо единиц ГОСТа, несколько странно.

Многофункциональные системы- результат усовершенствования стоечно-ригельных систем. Отличаются более широкими дизайнерскими возможностями. Если в «обычной» системе форма лицевой стороны задана в момент прессования профиля, то в многофункциональной она может изменяться за счет «прищелкивающихся» декоративных накладок. Такую систему предлагает, например, фирма SCHUCO в серии FW50+. Кроме прямоугольных накладок, имеются треугольные, полукруглые, элипсовидные и т. п.

Свой вклад в расширение дизайнерских возможностей фасадных систем внесла и фирма RENAERS, предложив в системе Termo Roof внешние профили трех типов:

  • "функциональный"- базовый вариант, спокойный и элегантный;
  • "элипсоидный"- со скругленными плоскостями;
  • "Ренессанс"- для реставрации и нового строительства в стиле «ретро».

В общем, дизайнерам есть где разгуляться с таким ассортиментом. Несомненный интерес для частного заказчика могут представлять накладные системы. Что это такое? Допустим, у вас есть каркасный дом. И вам очень хочется, чтобы часть его стены стала светопрозрачной. Снимаете на этой части внешнюю и внутреннюю обшивку, удаляете утеплитель и на обнажившемся каркасе монтируете стеклянный фасад, прикрепляя его к стойкам саморезами. Правда, заманчиво? Конечно, мы несколько упростили процесс переделки, но в целом он будет выглядеть именно так. Выпускаются накладные конструкции не только на дерево, но и на сталь. Их применение позволяет создать основную несущую конструкцию, например, из «квадратной» стальной трубы или швеллера, а поверх привинтить алюминиевую конструкцию. Естественно, приступать к созданию стального каркаса можно лишь после того, как вы согласовали его проект с фирмой, которая будет изготавливать накладной алюминиевый фасад. И строительство лучше вести под наблюдением ее специалистов.

Цены

Можно долго рассказывать о ценовых диапазонах на профили, предлагаемые различными фирмами. Говорить, кто кого и на сколько процентов дороже, но все равно разговор о ценах получился бы неконкретным. Давайте сравним цены на окно для панельной девятиэтажки размером 175156см (размер створок: 60см- поворотная, 60 см- глухая и 55см- поворотно-откидная). Стеклопакет- двухкамерный- 32мм). Профиль 1 класса по теплосбережению. Цены приведем без учета монтажа и отделки откосов. Такое окно из профиля "КУМЗ" обойдется в 465, "ВСМПО"- в 565, "МОСМЕК"- 650, METALPLAS (Польша)- 730, REYNAERS- 806, HUECK- 884 и AGNELLI METALLI- 1040 с дубовой накладкой.

Редакция благодарит фирмы REYNAERS, NEW-TEC, «АЛЮСТЕМ», «АЛЮТРЭЙД», «АЛЮТЕК», «МОСМЕК», «ЕВРО ОКНО ИНЖИНИРИНГ», «КАСКАД-ВИА», «ОКНА МИРА», «ПАКОН», «ХАМЕЛЕОН» за помощь в подготовке материала. Особая благодарность московскому представительству фирмы SCHUCO за помощь в проведении фотосъемок.
